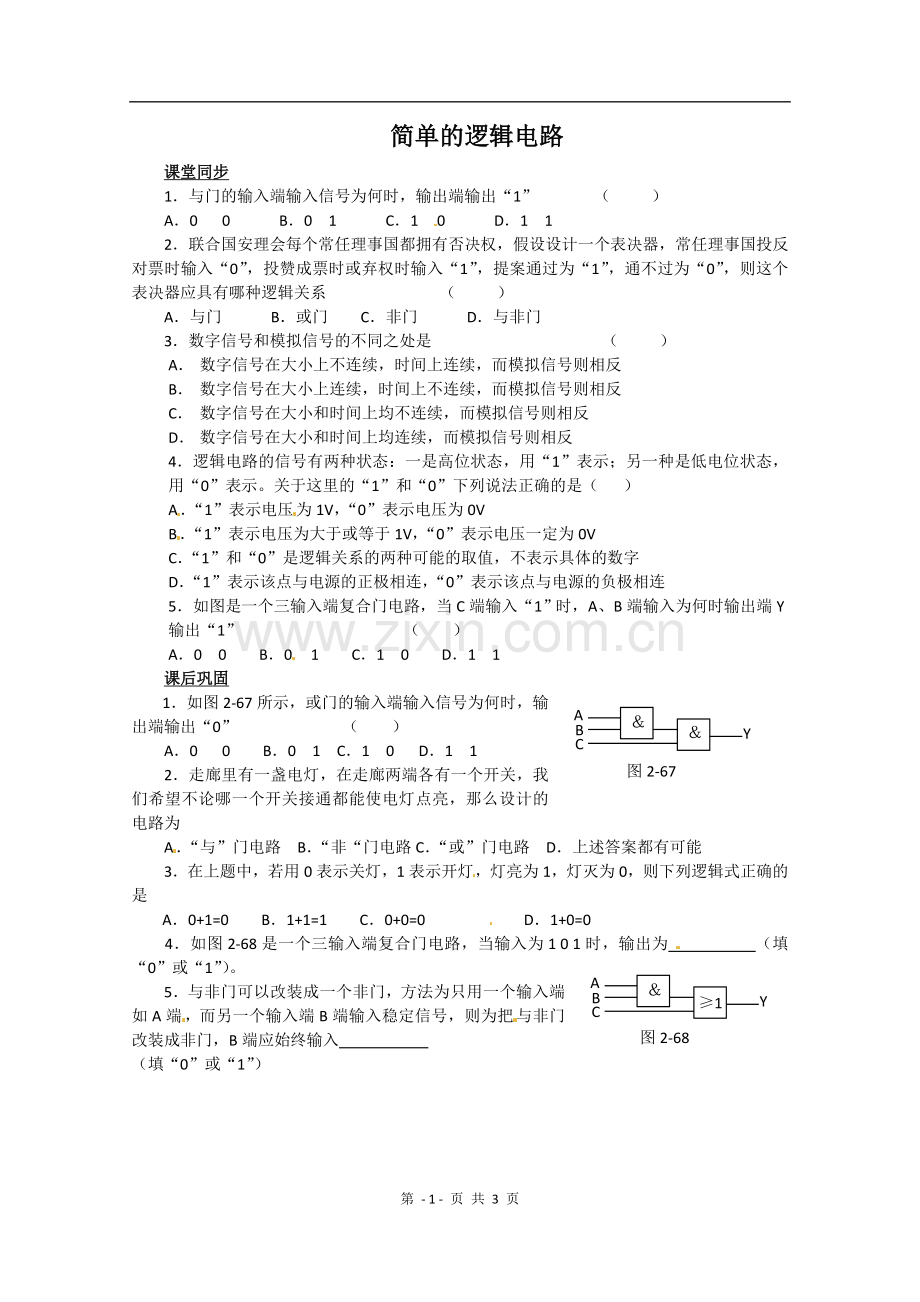

简单的逻辑电路
课堂同步
1．与门的输入端输入信号为何时，输出端输出“1” （ ）
A．0 0 B．0 1 C．1 0 D．1 1
2．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系 （ ）
A．与门 B．或门 C．非门 D．与非门
3．数字信号和模拟信号的不同之处是 （ ）
A． 数字信号在大小上不连续，时间上连续，而模拟信号则相反
B． 数字信号在大小上连续，时间上不连续，而模拟信号则相反
C． 数字信号在大小和时间上均不连续，而模拟信号则相反
D． 数字信号在大小和时间上均连续，而模拟信号则相反
4．逻辑电路的信号有两种状态：一是高位状态，用“1”表示；另一种是低电位状态，用“0”表示。关于这里的“1”和“0”下列说法正确的是（ ）
A．“1”表示电压为1V，“0”表示电压为0V
B．“1”表示电压为大于或等于1V，“0”表示电压一定为0V
C．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字
D．“1”表示该点与电源的正极相连，“0”表示该点与电源的负极相连
5．如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1” （ ）
A．0 0 B．0 1 C．1 0 D．1 1
课后巩固
＆
＆
A
C
B
Y
图2-67

1．如图2-67所示，或门的输入端输入信号为何时，输出端输出“0” （ ）
A．0 0 B．0 1 C．1 0 D．1 1
2．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为
A．“与”门电路 B．“非“门电路C．“或”门电路 D．上述答案都有可能
3．在上题中，若用0表示关灯，1表示开灯，灯亮为1，灯灭为0，则下列逻辑式正确的是
＆
≥1
A
C
B
Y
图2-68

A．0+1=0 B．1+1=1 C．0+0=0 D．1+0=0
4．如图2-68是一个三输入端复合门电路，当输入为1 0 1时，输出为 （填“0”或“1”）。
5．与非门可以改装成一个非门，方法为只用一个输入端如A端，而另一个输入端B端输入稳定信号，则为把与非门改装成非门，B端应始终输入
（填“0”或“1”）

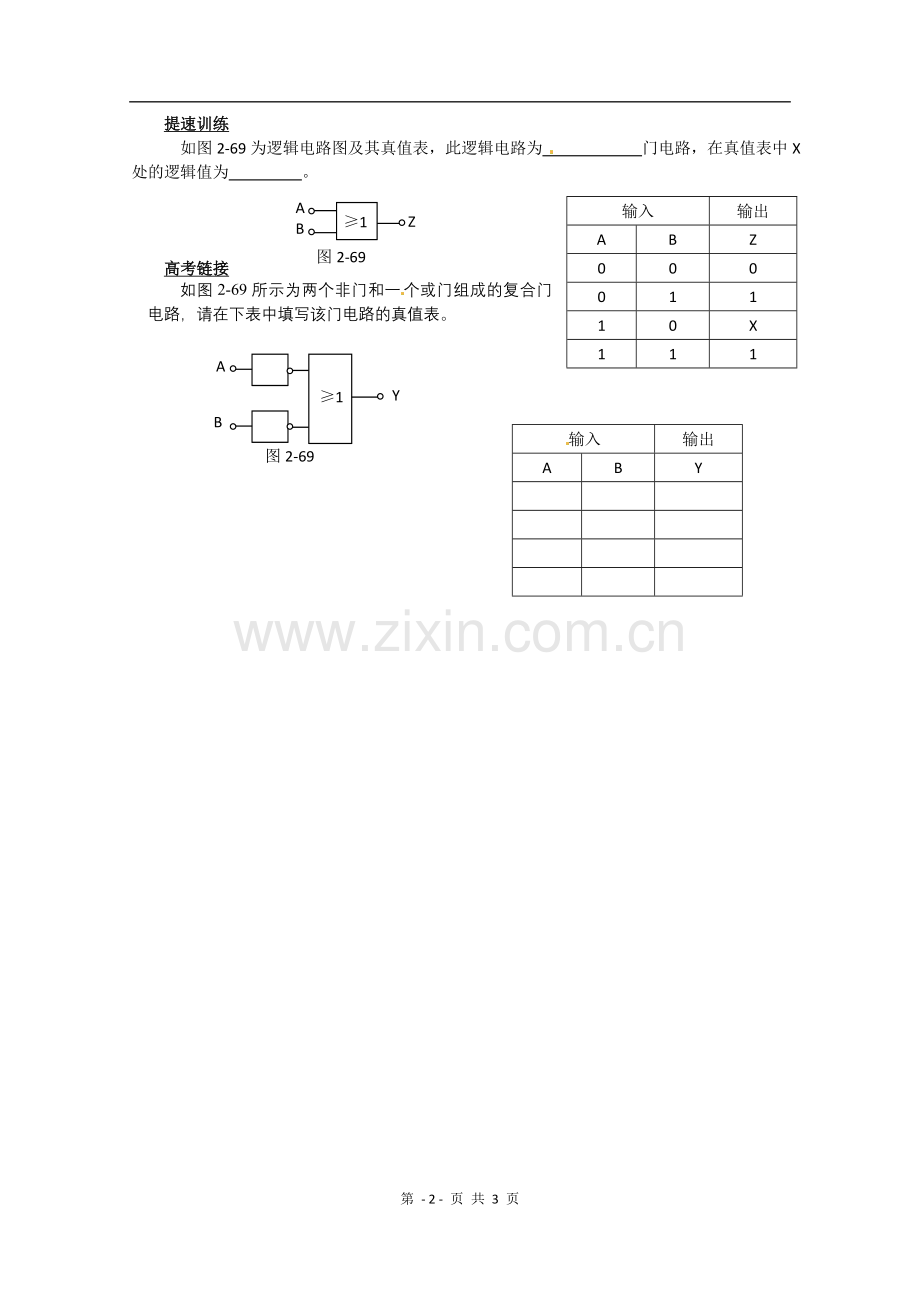

提速训练
输入
输出
A
B
Z
0
0
0
0
1
1
1
0
X
1
1
1
如图2-69为逻辑电路图及其真值表，此逻辑电路为 门电路，在真值表中X处的逻辑值为 。
Z
A
B
≥1
图2-69

高考链接
输入
输出
A
B
Y

如图2-69所示为两个非门和一个或门组成的复合门电路，请在下表中填写该门电路的真值表。
A
B
Y
≥1
图2-69

参考答案
课堂同步:1.D 2.A 3.C 4.C 5.D
输入
输出
A
B
Y
0
0
1
0
1
1
1
0
1
1
1
0

课后巩固:1.A 2.C 3.B、C 4.1 5.1
提速训练:1.1
高考链接:
