100ｍ3/ｈ纳滤设备
设计方案

设备名称：100T/H纳滤设备
执行原则：饮用净水水质原则
北京海德能水解决设备制造有限公司
联系人：杨建党
电话/传真：

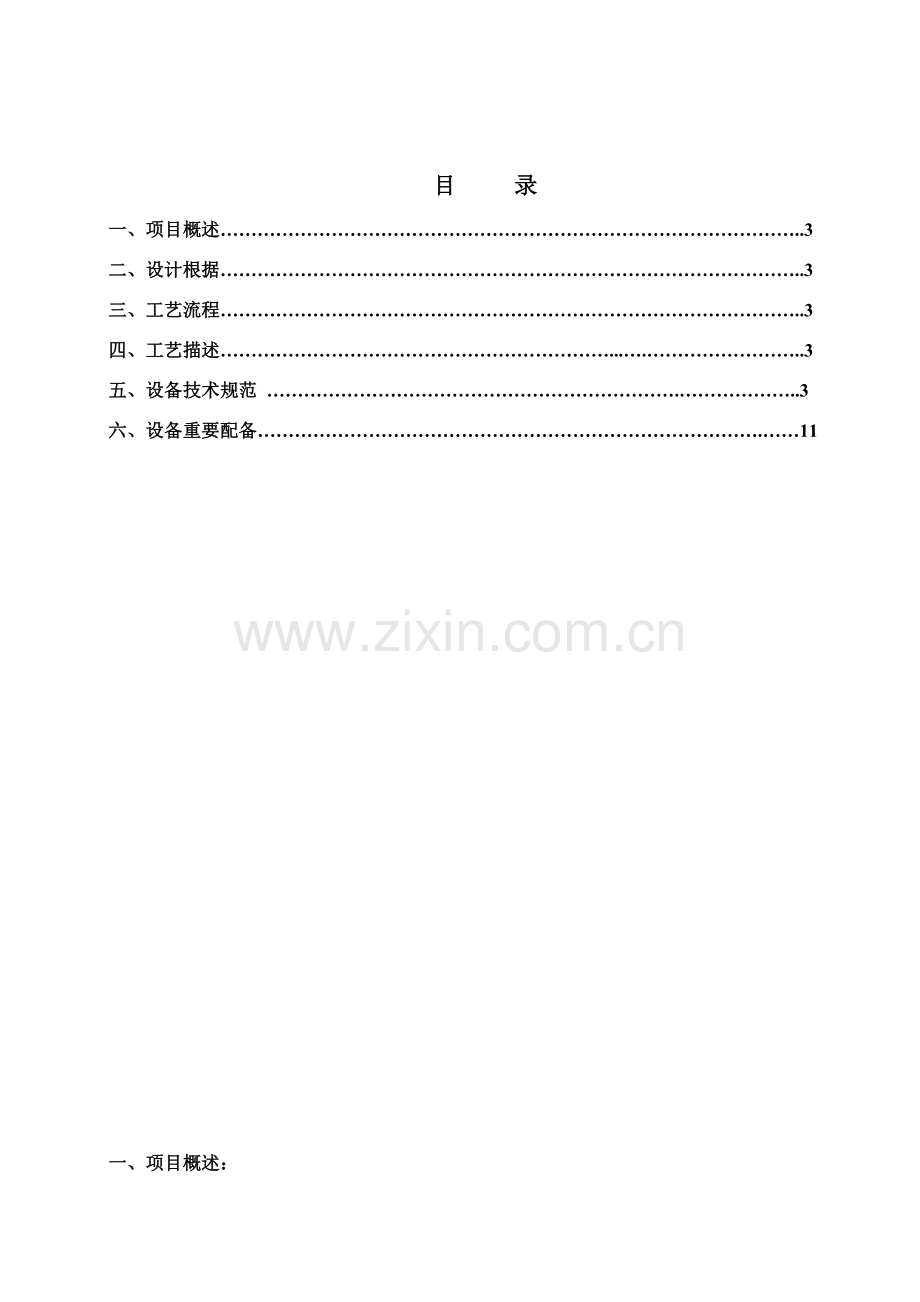

目 录
一、项目概述…………………………………………………………………………………..3
二、设计根据…………………………………………………………………………………..3
三、工艺流程…………………………………………………………………………………..3
四、工艺描述………………………………………………………...….……………………..3
五、设备技术规范 ………………………………………………………….………………..3
六、设备重要配备……………………………………………………………………….……11

一、项目概述：
本工艺方案是依照贵方规定，以系统运营可靠、经济合理为原则，采用有关设计原则和规范，结合我公司近年工程经验，以达到生活饮用水水质原则地下水做为原水水源而编制。
依照贵方规定，本系统采用“预解决+纳滤设备”水解决工艺，该方案设计合理、运营稳定、产水品质满足规定，并已在多项类似工程中得到应用及检查。
设备具备安装以便、使用以便、操作以便、维护以便；运营稳定、节能、环保、自动化限度高。
二、设计根据：
1、纳滤系统设计软件；
2、原水水质：原水为地下水；
3、顾客规定：单台产水量 ≥100m3/h(25℃)
4、控制设备、测量仪表和电气设备设计、制造符合关于规定和原则。
三、工艺流程：（见附件）
四、工艺描述
4.1、预解决：对原水进行前期解决，改进供水水质，使之达到规定，减少、延缓膜污染、延长其寿命，它解决对象重要是进水中微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足纳滤装置进水规定，保证纳滤装置能长期稳定运营。
本项目预解决采用保安过滤器构成。
4.2、纳滤装置：选用海德能公司HDNF-100，设备2套。高压泵采用304L不锈钢材质；膜壳采用玻璃钢膜壳，装置设有压力保护器、纳滤(纳滤)控制器、压力显示计，流量显示计，进出水口设有进水电磁阀、停机保护冲洗电磁阀；装置配备合理运营可靠。
4.3、控制功能描述：本系统依照高压、低压、液位、复位、开关等输入信号变化变化进水阀、高压泵、冲洗阀等执行元件相相应输出信号，达到自动控制一种原则纳滤系统，实现高/低压保护、液位控制、开机/满水/累积自动冲洗等功能。
五、设备技术规范：
1、原水箱：用水贮存原水，对后续用水量起到缓和作用（此项顾客自备）。
2、原水泵：为系统提供运营压力和流量。
型号：KQW125/150-18.5/2
流量：Q=135m³/h
扬程：H=30m
功率：N=18.5KW
材质：不锈钢
数量：3台
3、阻垢剂投加装置：
为保证反渗入系统在高回收率下长期、稳定运营，必要防止膜污染。当反渗入装置在回收率75%条件下运营时，由于膜对离子截留率均不不大于98%，在反渗入膜浓水侧离子浓度几乎增长到进水浓度4倍，如果不投加阻垢剂，仍有CaF结垢危险，因而，在反渗入进水投加阻垢剂防止CaF结垢。
阻垢剂选用进口高效阻垢剂。它是高效能液状阻垢剂配方，用于控制膜分离系统中碳酸盐、硫酸盐、金属氧化物所导致结垢。使用此阻垢剂后可延长系统清洗周期，使膜寿命延长而减少成本。它可合用于不同水源，产品结合了有机磷酸盐及分散性高分子聚合物来防止硬度及硅垢沉积。
产品特点：
A、符合饮用水合格认证（ANSI/NSF60）原则；
B、有效控制碳酸钙、硫酸钙、硫酸锶结垢，LSI值可达+2.5尚不致结垢；
C、所有重要反渗入膜都能使用；
D、籍由分散阻塞微粒来维持反渗入膜表面清洁；
E、进水PH从5~9仍属有效范畴。
阻垢剂加药装置由计量箱、计量泵及配套管道等构成。计量箱采用钢制衬胶材质，计量泵选用美国米顿罗公司生产隔膜泵，变频控制调节加药量
重要涉及1台米顿罗公司电磁隔膜计量泵和1只溶液箱。加药箱容积能满足系统运营时1天药物耗量。
加药泵技术参数：型号 T398-P166
投加范畴： 0.8-7.6L/h
数量： 2台
加药箱： 材质： PE
容积： KC-300L
数量： 2只
4、保安过滤器
原水中也许具有不不大于5μm污染物颗粒，为除去此类污染物质，本系统设计了保安精滤器。
数量：2台，
型号：HDF-05-20，
设计出力：135m3/h，
罐体尺寸：Φ1000*1380
罐体材质：SS316
滤芯材质：PPF 熔喷树脂纤维,
滤芯孔径：5μm
滤芯尺寸：40″
滤芯数量：80支
5、纳滤装置
通过预解决单元解决后原水，通过精滤器进一步滤除水中不不大于5μm微粒，然后进入高压泵，经高压泵增压后进入逆渗入膜组件，由于纳滤膜选取透过性能，水在高压下可以透过纳滤膜进入淡水侧，而各种盐份则随高压水流冲出，使水一分为二，从而达到盐与水分离目。
型号：HDNF-100
数量：2套，
制水能力：100m3/h
脱盐率：≥70%(三年内)
水回收率：70%-75%
5.1、纳滤膜
纳滤膜采用海德能公司生产HNF90-8040聚酰胺复合膜。本套纳滤采用一级二段设计，采用18支压力容器，成12：6排列，每支压力容器内装6支膜，共用108支膜。
数量：108支，
型号：HNF90-8040
单支回收率：15% ,
材质：TFC 芳香族聚酰胺，
产地： 海德能公司　
5.2、膜壳：装载纳滤膜。采用玻璃钢压力容器，一壳6 芯，共18支，采用12：6排列。
数量：18支
型号：R8040C30S-6W（一壳六芯）
5.3、高压泵 ：为纳滤膜组提供足够进水压力，维持纳滤膜正常运营。本系统纳滤入口设有1台不锈钢立式多级高压泵，电机功率75kw。
数量：2台，
型号：CRN120-100
流量： 135m3/h
扬程： 100m
电机功率：75Kw
材质：SUS304不锈钢
5.4、电导率仪
可实现水质在线电导率显示。对系统调试、运营及维护提供有效数据。 选用进口美国SIGNET电导率仪，需配相应电导率变送器。
数量：2只
型号：GF+8550-2；（GF+8550-1电导率变送器）。
5.5、流量计：系统通过流量批示计来监测产水/浓水流量，为调节系统正常运营提供参照根据，该部件选用进口管道式流量计及其配套部件。
数量：4只
型号：GF-515/3-8510（GF+8550-1流量变送器）
5.6、压力表：本单元中装置压力表，置于保安前、保安后、膜组件进口、段间及膜组件出口各处，分别用于监测膜组件进水压力、段间压力及浓缩水压力，为调节纳滤系统正常运营及设备调试提供信息。
数量：8块
量程：0—3Mpa
材质：不锈钢充油，
5.7、压力保护装置
压力保护装置功能是在逆渗入系统供水水压低于设定值及进入膜组件水压高于设定值时发出报警信号，使系统停机。当压力恢复到设定值时，发出启动信号，系统自动开机运营。
低压保护器：HS-206
高压保护器：HS-220
数量： 各1只
产地： 国产

6.阀门：
6.1、供水泵手动蝶阀：
数量：6只，
规格：DN150/1.0MPa
阀板材质：SS304
6.2、供水泵止回阀：
数量：3只，
规格：DN150/1.0MPa
阀板材质：SS304
6.3、供水泵软连接：
数量：3只，
规格：DN150
6.4、供水泵后截止阀：
数量：3只，
规格：DN150/ PN 1.6MPa
阀板材质：SS304
6.5、进水电动蝶阀： 该阀在纳滤主机进水管道上，当系统开机时，先于系统高压泵启动。当主机停止运营时，进水电动阀会自动关闭。
数量：2只，
规格：DN150
可承载压力：PN 2.5
线圈电压：220V
阀板材质： SS304
6.6、冲洗电动蝶阀 该阀与系统调压阀并联于纳滤主机浓水管道上，当系统开机时，先于系统高压泵启动，可以对纳滤膜进行低压冲洗，当增压泵转速达到额定值后，电动阀缓慢关闭，使作用于纳滤膜上水压缓慢上升，保证纳滤膜不受压力突变损害。
数量：2只，
规格：DN150
可承载压力：PN2.5
线圈电压：220V
阀板材质： SS304
6.7、自动冲洗/浓水排放电动阀门
该阀与系统调压阀并联于NF主机进水与浓水管道上，当系统开机时，在PLC预置程序下，先于系统高压泵启动，使高压泵在空载状况下启动，同步也避免了水锤现象对膜冲击损害。增压泵转速达到额定值后，电动阀门缓慢关闭，使作用于NF膜上水压缓慢上升，保证NF膜不受压力突变损害。系统运营参数（压力、流量等）设定，需要用人工手动调节系统压力调节阀、回流调节阀来实现，由于电动阀门缓慢启动特性，在一次调节完毕后，可保持多次操作不做调节，保证了运营状态统一性。
数量：2只，
规格：DN100
可承载压力：PN1.0
线圈电压：220V
阀板材质： SS304
6.8、保安前手动蝶阀：
数量：2只，
规格：DN200/ PN 1.0MPa
阀板材质：SS304
6.9、保安排放蝶阀：
数量：2只，
规格：DN100/ PN 1.0MPa
阀板材质：SS304
6.10、清洗排放手动蝶阀：
数量：2只，
规格：DN150/ PN 1.0MPa
阀板材质：SS304
6.11、浓水排放截止阀：
数量：2只，
规格：DN80/ PN 2.5MPa
阀板材质：SS304
6.12、泵后手动截止阀：
数量：2只，
规格：DN150/ PN 1.6MPa
阀板材质：SS304
6.13、进水泵后手动止回阀：
数量：2只，
规格：DN150/ PN 1.6MPa
阀板材质：SS304
6.14、浓水止回阀：
数量：2只，
规格：DN80/ PN 1.0MPa
阀板材质：SS304
6.15、清洗箱电动蝶阀：
数量：1只，
规格：DN100
可承载压力：PN1.0
线圈电压：220V
阀板材质： SS304
6.16、清洗箱排放手动蝶阀：
数量：1只，
规格：DN100
可承载压力：PN1.0
线圈电压：220V
阀板材质： SS304
7、清洗装置
7.1药洗精滤器
原水中也许具有不不大于5μm污染物颗粒，为除去此类污染物质，本系统设计了保安精滤器。
数量：1台，
型号：HDF-05-20，
设计出力：135m3/h，
罐体尺寸：Φ1000*1380
罐体材质：SS316
滤芯材质：PPF 熔喷树脂纤维,
滤芯孔径：5μm
滤芯尺寸：40″
滤芯数量：80支
7.2、药洗泵 ：为药洗提供足够进水压力，维持药洗系统正常运营。本系统设有1台不锈钢卧式药洗泵，电机功率18.5kw。
数量：1台，
型号：KQW125/150-18.5/2
流量： 135m3/h
扬程： 30m
电机功率：18.5Kw
材质：SUS304不锈钢
7.3药洗水箱：溶药，配药使用。
型号：BC-3000L
容积：3000L
8、管件、管阀：台湾产UPVC管件。
9、 机架：数量：1只，SS304不锈钢材质
尺寸：依照现场场地状况拟定
10、纯水箱：用于贮存纯水。容积：100m³(此项由顾客自备)

六、设备重要配备：

2*100t/H纳滤主机设备配备及报价表
序号
名称
规格型号
材质
单位
数量
产地
单价(元)
金额(元)
1
供水泵
型号：KQW125/150-18.5/2
SS304
台
3
上海凯泉
16,000
48,000

Q=135m3；H=30m;P=18.5KW

2
阻垢剂加药装置

套
2

8,000
16,000

加药泵
T398-P166

台
2
美国 Milton Roy

投加量：0.8-7.6L/h

加药箱
KC-300L
PE
只
2
江南
3
保安过滤器
型号：HD-80-40
SS316
台
2
海德能
20,000
40,000

出力：135m3/h

尺寸：φ1000*1380mm

滤芯：40"×80 5um

4
纳滤(NF)装置
型号：HDNF-100T

套
2

1,468,000
2,936,000

出力：100m3/h

回收率：70-75%

高压泵
CRN120-100
SS316
台
2
丹麦格兰富#&$'&(@(
7SS316؀耀SS316
7܀
耀
单支

135T / 100M /SS304 P=75KW

纳滤膜
型号：HNF90-8040 /108支/套
TFC
支
216
美国海德能

单支膜回收率：15%

膜壳
型号：R8040C30S-6W
FRP
支
36
哈乐普

每只装填膜数量：6支

每套排列方式：12：6

5
仪表

31,000
62,000

高压泵出口压力表
0-3MPa
SUS 充油式
块
2
浙江余姚

一段段间压力表
0-3MPa
SUS 充油式
块
2
浙江余姚

二段段间压力表
0-3MPa
SUS 充油式
块
2
浙江余姚

浓水压力表
0-3MPa
SUS 充油式
块
2
浙江余姚

纯水流量变送器
GF+8550-1

块
2
美国SINGET

浓水流量变送器
GF+8550-1

块
2
美国SINGET

纯水流量传感器
GF+515／3-8510
DN150
块
2
美国SINGET

浓水流量传感器
GF+515／3-8510
DN80
块
2
美国SINGET

电导率传感器
GF+8850-2
DN150
快
1
美国SINGET

电导率变送器
GF+8850-1

块
1
美国SINGET

低压开关
0-0.3MPa HS-206
丝接
支
1
韩国/HS

高压开关
0-2MPa HS-220
丝接
支
1
韩国/HS

SDI测试仪
手动

套
1
国产优质
6
阀门

35,000
70,000

供水泵手动蝶阀
DN150；1.0MPa
阀板SS304
只
6
中田

供水泵止回阀
DN150；1.0MPa
阀板SS304
只
3
中田

供水泵软连接
DN150
橡胶
只
3
天津

供水泵后截止阀
DN150 PN1.6
阀板SS304
件
3
中田

进水电动蝶阀
DN150 PN2.5
阀板SS304
件
2
中田

冲洗电动蝶阀
DN150 PN2.5
阀板SS304
件
2
中田

排放电动蝶阀
DN100 PN1.0
阀板SS304
件
2
中田

保安前手动蝶阀
DN200 PN1.0
阀板SS304
件
2
中田

保安排放蝶阀
DN100 PN1.0
阀板SS304
件
2
中田

清洗排放手动蝶阀
DN150 PN1.0
阀板SS304
件
2
中田

浓水排放截止阀
DN80 PN2.5
阀板SS304
件
2
中田

泵后手动截止阀
DN150 PN1.6
阀板SS304
件
2
中田

进水泵后止回阀
DN150 PN1.6
阀板SS304
件
2
中田

浓水止回阀
DN80 PN1.0
阀板SS304
件
2
中田

清洗箱电动蝶阀
DN100 PN1.0
阀板SS304
件
1
中田

清洗箱排放手动蝶阀
DN100 PN1.0
阀板SS304
件
1
中田
7
设备管道、管件
高压：SS304；低压：UPVC

宗
2
配套
80,000
160,000
8
机架

碳钢防腐
个
2
海德能
15,000
30,000
9
清洗装置

套　
1
海德能
48,000
48,000

药洗精滤器
型号：HD-80-40
SS316
台
1
海德能

出力：135m3/h

尺寸：φ1000*1380mm

滤芯：40"×40 5um

药洗水泵
型号：KQW125/150-18.5/2
SUS304
台
1
上海凯泉

Q=135m3；H=30m;P=18.5KW

药洗水箱
BC-3000L
PE
只
1
江南
10
电气控制系统

90,000
180,000

MCC柜
GGD型

面
2
海德能

就地控制箱

套
2
海德能

就地仪表箱

套
2
海德能

低压电器
断路器

套
2
施耐德

热继电器

套
2
施耐德

交流接触器

套
2
施耐德

隔离开关

套
2
施耐德

按钮

套
2
施耐德

批示灯

套
2
施耐德

熔断器

套
2
施耐德

变频器
ATV61-75KW

台
2
施耐德
38,000
76,000
11
控制系统

50,000
50,000

PLC柜

台
1
海德能

PLC
S7-300

套
1
西门子

UPS
VA，30min

台
1
山特
12
控制电缆

批
1
海德能配套
20,000
20,000
13
动力电缆

批
1
海德能配套
30,000
30,000
14
电缆桥架

批
1
海德能配套
30,000
30,000
15
现场管道、管件

宗
1
配套
50,000
50,000
16
专用工具

10,000
10,000

实验室台式电导率仪
型号:DDS-11C

TDS表
量程:0-1000mg/l

链钳

膜组件安装扳手

橡皮锤

膜组件抽样检测管

17
试机用品

阻垢剂

桶
2
海德能专用

赠送

3,869,000
