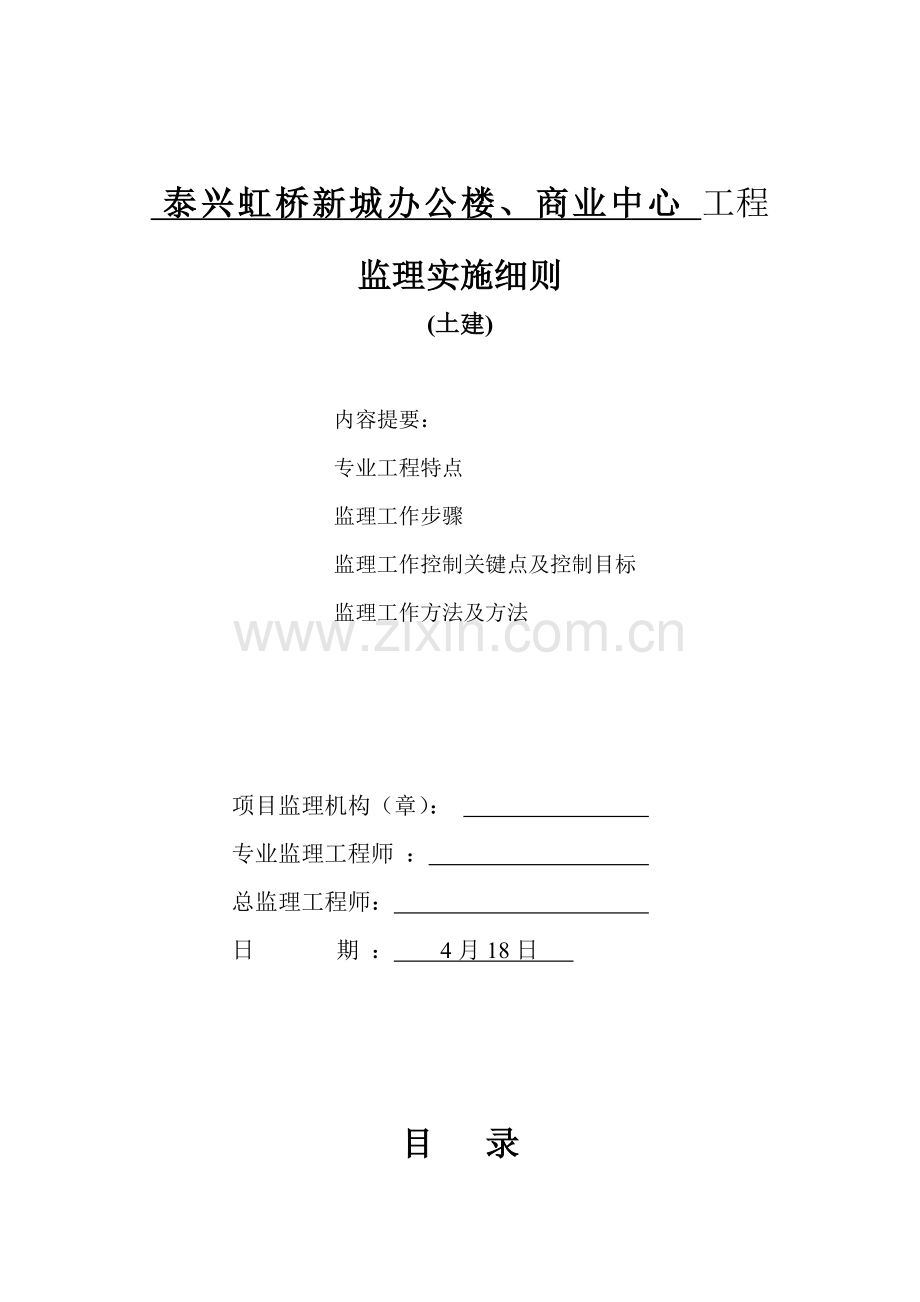

泰兴虹桥新城监理工作细则.doc

泰兴虹桥新城办公楼、商业中心 工程
监理实施细则
(土建)

内容提要：
专业工程特点
监理工作步骤
监理工作控制关键点及控制目标
监理工作方法及方法

项目监理机构（章）：
专业监理工程师 ：
总监理工程师：
日 期 ： 4月18日

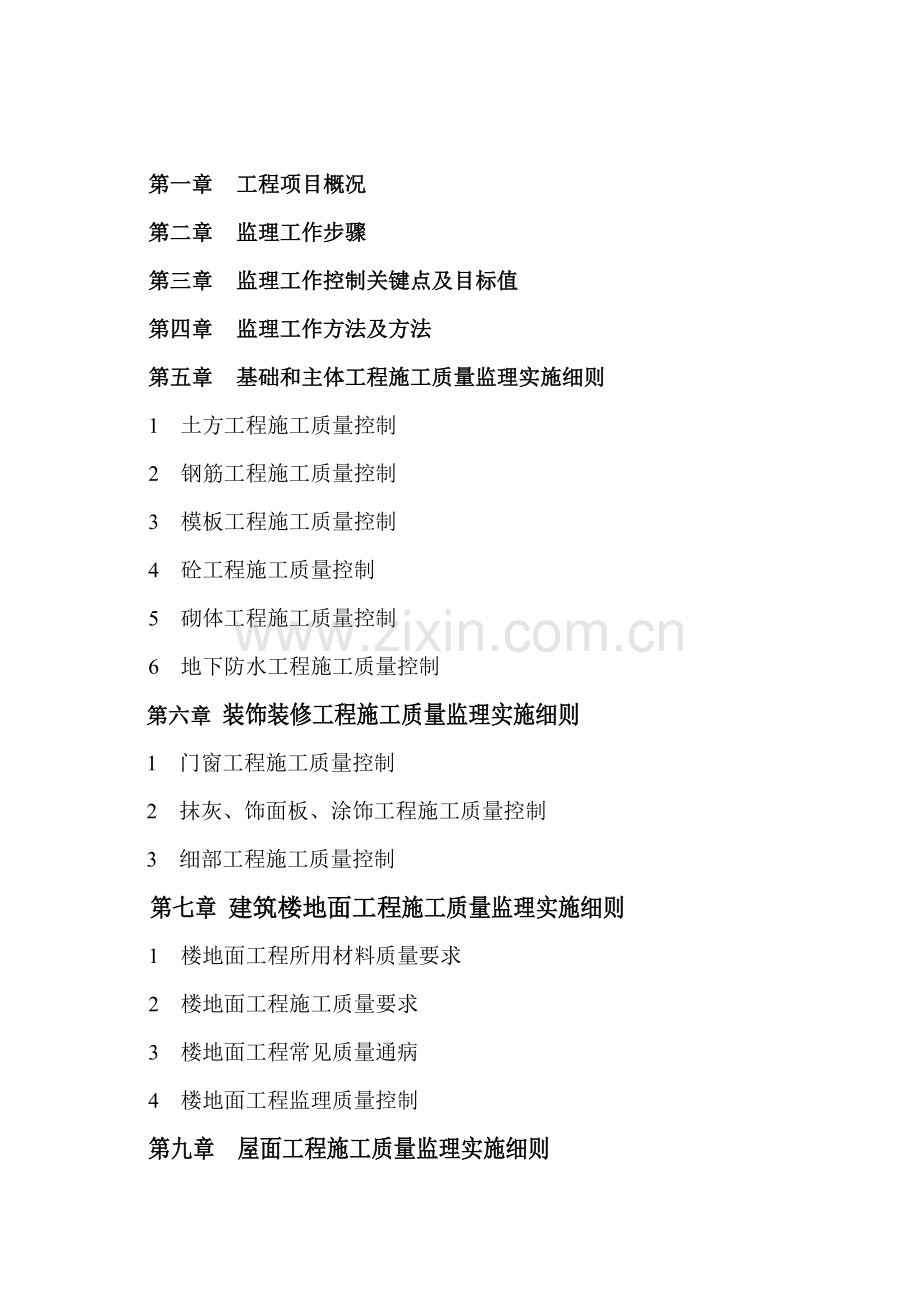

目 录

第一章 工程项目概况
第二章 监理工作步骤
第三章 监理工作控制关键点及目标值
第四章 监理工作方法及方法
第五章 基础和主体工程施工质量监理实施细则
1 土方工程施工质量控制
2 钢筋工程施工质量控制
3 模板工程施工质量控制
4 砼工程施工质量控制
5 砌体工程施工质量控制
6 地下防水工程施工质量控制
第六章 装饰装修工程施工质量监理实施细则
1 门窗工程施工质量控制
2 抹灰、饰面板、涂饰工程施工质量控制
3 细部工程施工质量控制
第七章 建筑楼地面工程施工质量监理实施细则
1 楼地面工程所用材料质量要求
2 楼地面工程施工质量要求
3 楼地面工程常见质量通病
4 楼地面工程监理质量控制
第九章 屋面工程施工质量监理实施细则
1 屋面工程所用材料质量要求
2 防水屋面工程施工质量要求
3 防水屋面工程常见质量通病
4 防水屋面工程监理质量控制

土建工程施工阶段监理实施细则
工程项目监理部根据监理计划要求，认真做好施工阶段“四控制，两管理，一协调”工作和安全施工监督工作。依据施工协议约定、施工组织设计方案 、工程设计文本、规范、规程，和国家强制性标准，实施施工阶段监理工作，方便业主、监理、施工单位相互配合，使工程施工能够顺利达成预期目标，组织编制施工阶段监理实施细则，指导工程项目监理部监理工作。
第一章 工程项目概况
一、办公楼：
总建筑面积:2136.9m2；建筑层数：二层；建筑高度：17.895m（屋脊高度）；抗震设防烈度：七度；关键结构形式：木结构；使用年限：50年；建筑耐火等级：满足轻木结构防火等级；建筑防水等级：屋面Ⅱ级。
二、商业中心A区：
本工程为多层商业，总建筑面积为9256 m2，其中地上9256 m2，建筑基底面积3486 m2， 建筑层数：地上二层，局部三层，高度：11.95 m.建筑结构形式为混凝土框架结构，抗震设防烈度6度，抗震设防类别为标准设防类（简称丙类），设计使用年限为50年。防火设计耐火等级为地上二级，本工程屋面防水等级为Ⅱ级，防水层合理使用年限。
三、商业中心B区：
本工程为三层（局部二层）现浇钢筋混凝土框架结构，建筑面积7946.35 m2
四、商业中心C、D区：
本工程为高层综合楼，总建筑面积47462.2 m2，建筑基底面积5607.7 m2，其中地下室人防面积3248.4 m2 ，建筑层数：地下1层，地上19层，建筑高度：69.65 m；建筑一-二层为大型超市，三-四层为商业区，五-十九层为宾馆、办公。建筑结构为混凝土框架结构，抗震设防烈度7度，抗震设防类别为标准设防类（简称丙类），设计使用年限为50年。地上建筑耐火等级为地上一级，地下室耐火等级为一级。
地下室人防工程为一个甲类常6核6B级战时物资库，防化等级丁级。地下室耐火等级一级，顶板防水等级为一级，其它防水等级为二级，合理使用年限50年。地下室汽车库停车116辆，防火分类Ⅲ类。

第二章 监理工作步骤
１、施工准备阶段工作步骤
1、施工组织设计、分项工程施工方案
2、备料、材料复验
3、施工设备
4、设计交底、施工图会审
开工准备
承包商

审核施工组织设计、资料审查
监理工程师
进场材料检验资料合格后，抽样复验
监理工程师

材料退场
承包商
审核结果
检验结果
否 不合格

同意 合格
业主签署施工组织设计审核意见
签署审核意见
总监
材料进场、按要求堆放
承包商

附
1、材料、设备到场情况
2、材料复验汇报
3、施工测量放样单
4、大型机械准用证实
5、项目部人员名单、上岗证书
提交开工申请单
承包商

建设单位提供
1、建设工程施工协议
2、建设工程计划、施工许可证
3、审图、消防、抗震、防雷等相关文件
4、工程施工图
5、工程地质汇报
6、图纸会审、设计变更
7、招投标文件及中标通知书

审查开工条件
监理工程师

审核结果
不符合

签署开工令
项目总监

承包商进入分部、分项工序施工

2、施工阶段监理工作步骤图
承包商进入分部、分项工序施工

发觉质量 问题，违章作业等发文
监理工程师
巡查检验、旁站监理
监理工程师

按要求整改
承包商
工序完成后自检
承包商
整改
承包商

自检合格
否

附：分项、分部质量评定表和材料试验汇报
是
填写《工序质量报验单》申请验收
承包商

按协议约定质量等级
现场检验、抽样送检
监理工程师

检验结果
否

合格
签署质量验收单
监理工程师

进入下一分项、分部工序施工
分项分部工程各工序
是否全部完成

否 是

是
单位工程各分项、分部工程是否完成
进入完工预
验收阶段

是 否

3、完工验收阶段监理工作步骤
本单位工程各分项分部工程均完成，并已验收合格

完工验收文件资料准备
承包商
进入完工预验
承包商

提交完工资料，申请完工初验
承包商
补
充
再
准
备
进行处理

审查完工验收申请
监理工程师

现场初验是否符合协议要求质量等级
检验文件资料是否符合要求
否 否

是 是
组织单位工程预验收
总监理

单位工程质量评定汇报
总监理

交工验收 单位工程质量等级评定
业主 相关部门

完工验收
有权部门

是否经过验收
否

是
工程移交，进入保修期
业主、监理、承包商

第三章 监理工作控制关键点及目标值
1、各分部、分项工程施工质量控制关键点
序号
工作项目
控制关键点
检验方法
1
基坑（槽）开挖
基坑（槽）尺寸（自中心线向两侧测量）高程、坡度
基底土质应符合设计要求，严禁扰动
测量

观察
2
回填土
重力密实度
顶面标高
试验
测量
3
基础工程
轴线位置、尺寸、标高
结构断面几何尺寸
③基础钢筋、数量、尺寸、品种、规格、接头位置
砼强度、配合比、塌落度
⑤砼强度试验
预埋件、预留孔位置、尺寸
测量

钢尺量
现场检验
现场制作试块
试块试验汇报
现场钢尺量
4
现浇钢筋砼主体结构
轴线、标高、垂直度、断面、几何尺寸
②钢筋品种、规格、数量、间距、位置、连接、接头、锚固、保护层厚度
③施工缝位置及处理
④砼强度、配合比、坍落度
⑤砼强度试验
⑥预埋件、型号、位置、锚固、数量
⑦预留孔、洞位置、尺寸、标高
测量
现场检验

现场检验
检验留置试块
试验汇报
检验钢尺量
检验钢尺量
5
砌砖工程
砖标号、几何尺寸
②砂浆品种、标号、配合比
③砖砌体、平整度、垂直度、灰缝饱满、错缝位置、留置马牙槎位置
④门窗洞、标高、洞口轴线位置
⑤预埋件、预留孔、管位置、数量、尺寸、标高
检验试验汇报
审查试验汇报
现场观察

检验
钢尺量
6
地下防水工程
防水砼组成材料、配合比、坍落度、砼强度、抗渗压力
②变形缝、后浇带、穿墙管道、预埋件
③砼结构厚度、钢筋保护层厚度、砼表面裂缝
④水泥砂浆防水层、基层、防水层厚度
⑤各层之间应粘结牢靠、无空鼓现象、表面无缺点
⑥卷材防水层、基层、卷材铺贴、搭接缝保护层
⑦涂料防水层、转角处变形缝、穿墙管道，细部做法
⑧基层洁净。粘结牢靠、表面平整、涂刷均匀、涂刷厚度
⑨防水砼细部处理、变形缝、后浇带穿墙管道
检验、试验

观察、检验
观察、尺量检验

观察、尺量检验
观察、小锤轻击检验
观察、尺量检验

观察、检验

观察、检验

观察、检验

7
屋面防水工程
找平层：厚度、坡度、平整度、坡向
②保温层：厚度、坡度、平整度、坡向
③防水面层：粘结牢靠、搭接宽度、平整、无空鼓、无开裂、不起皱
④墙角、排气道、出屋面管道根部上卷高度
⑤落水斗、落水管、安装牢靠、接头严密、垂直度
观察、尺量
观察、尺量
观察、检验

观察、检验
观察、检验

8
初装饰工程
材料配合比
②墙面抹灰厚度、平整度、垂直度、阴阳角
③地面垫层、面层厚度、平整度、坡度
④顶棚抹灰、厚度、表面平整度
试验
先做样板再检验
先做样板再检验
先做样板再检验
9
高级装饰工程
骨架：位置正确、连接牢靠
②饰面板：几何尺寸、表面平整度、安装接口严密、颜色一致
③壁纸：装饰墙布：平整、无空鼓、翘曲、无皱褶、拼缝平直整齐、颜色一致
④墙面美术喷涂：点均匀、颜色一致、平整
⑤油漆工程：表面光滑、颜色一致、平整
观察、检验、尺量
观察、检验、尺量

观察、检验

观察
观察
10
门窗工程
门窗：位置、尺寸正确，开关灵活，缝隙严密，安装正确牢靠、平整无翘曲
观察检验
2、工程施工质量控制目标值
依据施工协议约定，在施工过程中，做到各分项分部工程验收批一次验收评定合格。工程完工一次验收合格。

第四章 监理工作方法及方法
一、 工程质量控制标准
1、 以工程施工质量验收统一标准及验收规范等为依据,督促承包单位全方面实现施工协议约定质量目标。
2、 对工程项目施工全过程实施质量控制,以质量预控为关键。
3、 对工程项目标人、料、机、法、环等原因进行全方面质量控制，监督承包单位质量管理体系、技术管理体系和质量确保体系落实到位。
4、 严格要求承包单位实施相关材料、施工试验制度和设备检验制度。
5、坚持不合格建筑材料、构配件和设备不准在工程上使用。
6、 坚持本工程工序质量不合格或未进行验收不予签认，下道工序不得施工。
二、工程质量控制基础程序
1、工程材料、构配件和设备质量控制基础程序
承包单位填写
《工程材料、构配件、设备进场报验表》A3.2表

方 法
1、审查材料质保书、检验汇报；
2、到厂家考察；
3、进场材料取样送检；
4、检验材料复试汇报
不合格
监理工程师审核

承包单位另选

承包单位使用

2、分包单位资质审查基础程序
选择分包单位

承包单位填写《分包单位资质报审表》A3.4表

监理工程师审查签认审查意见
不一样意

承包单位和分包单位签署施工分包协议

分包单位进场施工

3、分项、分部工程签认基础程序
承包单位分项工程达成报验条件，进行自检

承包单位填写《分项/分部工程施工报验表》A3.3表
承包单位
进行修整

监理工程师审查
不合格

监理工程师签认分项工程

分包单位继续施工,分部工程达成验收条件,进行自检

承包单位
进行整改
承包单位填写《分项/分部工程施工报验表》A3.3表

监理工程师审核

不合格
总监理工程师签认分部工程

承包单位自检合格填表《单位工程完工预验收报验表》A7
4、单位工程验收基础程序

监理工程师核查质量确保资料
承包单位进行整改

项目监理部进行完工预验收
项目监理部签发《监理通知单》B2表
有缺点

监理单位向建设单位提交工程质量评定汇报B9表

参与由建设单位组织完工验收，在单位工程验收统计上签字

总监理工程师签发《完工移交证书》

三、工程质量控制方法
1、工程质量控制应以事前控制（预防）为主。
2、 应以监理计划要求对施工过程进行检验，立即纠正违规操作，消除质量隐患，跟踪质量问题，验证整改效果。
3、应采取必需检验、测量、抽查、核查和试验手段，以验证施工质量。
4、应对工程一些关键工序和关键部位施工过程进行旁站监理。
5、严格实施现场有见证取样和送检制度。
6、应提议撤换承包单位不称职人员及不合格分包单位。
四、工程质量事前控制
1、核查承包单位质量管理体系
（1）核查承包单位机构设置，人员配置，职责和分工落实情况；
（2）督促各级专职质量检验人员配置，检验各级管理人员及专业操作人员持证情况；
（3）检验承包单位质量管理制度是否健全和落实到位。
2、审查分包单位和试验室资质
（1）承包单位填写《分包单位资质报审表》（A3.4表），报项目监理部审查；
（2）核查分包单位营业执照、企业资质等级证书、专业许可证、岗位证书等，核查分包单位业绩；
（3）经审查合格，签批《分包单位资质报审表》（A3.4表）；
（4）查验试验室资质。
3、查验承包单位测量放线
（1）查验施工控制网（平面和高程）；
（2）查验施工轴线控制桩位置；
（3）查验各楼层墙柱轴线、边线、门窗洞口位置线、水平控制线、轴线竖向投测控制线等放线结果；
（4）应要求承包单位填写《施工测量放线报验表》（A3.5表），并附楼层放线统计，报项目监理部签认。
4、材料进场报验签认
（1）要求承包单位按相关要求对关键原材料进行复试，并将复试结果及材料立案资料、出厂质量确保书等随《工程物资进场报验表》（A3.2表）报项目监理部签认;
（2）对新材料、新产品要核查判定、证实和确定文件；
（3）对进场材料按要求进行有见证取样试验；
（4）必需时进行平行检验或会同建设单位到材料厂家进行实地考察；
（5）审查砼、砌筑砂浆配合比申请、砼浇灌申请（A3.6表），并应对现场搅拌设备（含计量设备）及现场管理进行检验。当采取商品砼时，应对商品砼搅拌单位资质和生产能力进行考察。
5、审查构配件和设备厂家资质证实和产品合格证书，并要求承包单位按要求进行复试，监理工程师进行现场检验，签认审查结论。
6、检验进场关键施工设备
（1）要求承包单位在关键施工设备进场并调试检测合格后，填写设备进场使用报验单（A3.2表），报项目监理部签认；
（2）应审查施工现场关键设备规格、型号是否符合施工组织设计要求；
（3）要求承包单位对需要定时检定设备（如：仪器、磅秤等）应有检定证实书。
7、 审查关键分部（分项）工程施工方案
（1）应要求承包工程单位对一些关键分部（分项）工程或关键部位、关键工序在施工前，将施工工艺、原材料使用、劳动力配置、质量确保方法等情况编写专题施工方案，按工程技术要求填写施工方案报审表（A3.1表）报项目监理部签认；
（2）当承包单位采取新技术、新工艺时，应审查其提供判定证书和确定文件；
（3）上述方案经监理工程师审核后，由总监理工程师签发审核结论；
（4）上述方案未经同意，该分部（分项）工程不得施工；
五、施工过程中质量控制
1、应对施工现场有目标进行巡视检验和旁站监理
（1）应对巡视过程中发觉问题，要求承包单位立即给整改，并记入监理日志；
（2）应对施工过程中一些关键工序、关键部位进行旁站监理，并做好旁站监理统计；
（3）对所发觉问题可先口头通知承包单位整改，然后应立即签发监理工程师联络单或监理通知单；
（4）承包单位应将整改结果填写《监理通知回复单》（A5表）报监理工程师进行复查。
2、隐蔽工程验收
（1）要求承包单位按相关要求对隐蔽隐蔽工程进行自检，自检合格后将隐蔽工程检验统计报送项目监理部验收；
（2）应对隐蔽工程检验统计内容到现场进行检测、核查；
（3）当隐蔽工程验收不合格时，要求承包单位整改，整改后自检合格后，再报项目监理部复查；
（4）当隐蔽工程验收合格后，监理工程师应签认隐蔽工程检验统计，并准予进行下一道工序施工。
3、分项工程验收
（1）要求承包单位在一个检验批或分项工程完成并自检合格后，填写《分项/分部工程施工工序质量报验表》（A3.3表）报项目监理部；
（2）对报验资料进行审查，并到施工现场进行抽检、核查；
（3）当验收批检验、验收符合要求分项/分部工程给签认；
（4）当验收批检验不符合要求分项工程不予签认，并要求承包单位整改。经返工或返修和整改分项/分部工程，自检合格后重新报验，并进行二次检验、验收。
4、分部工程验收
（1）应要求承包单位在分部工程完成后，填《分项/分部工程施工工序质量报验表》（A3.3表）报项目监理部，由总监理工程师依据已签认分项工程质量验收结果签署验收意见；
（2）单位工程基础分部已完成，进入主体结构施工时；或主体结构完成，进入装修前应分别进行基础和主体工程验收，要求承包单位分别申报基础、主体工程验收；并由总监理工程师组织建设单位、承包单位和设计单位共同核查承包单位施工技术资料，进行现场质量验收，并会同各方在基础工程、主体工程验收统计上签字认可。
六、工程完工验收
1、当单位工程基础达成完工验收时,应组织各专业工程监理工程师对各专业工程质量情况,使用功效进行全方面检验，对发觉影响完工验收质量问题签发《监理通知单》，要求承包单位进行整改。
2、对需要进行功效试验项目,应督促承包单位立即进行试验,认真核查试验汇报单,并对关键项目现场监督,必需时应请建设单位及设计单位派代表参与验收；
3、 总监理工程师组织完工预验收
（1）要求承包单位在工程项目自检合格并达成完工验收条件时，填写《单位工程完工预验收报验表》（A3表）并附对应完工资料（包含分包单位完工资料）报项目监理部，申请完工预验收；
（2）总监工程师组织项目监理部监理人员对质量控制资料进行核查，并督促承包单位完善工程完工资料；
（3）总监理工程师组织监理工程师、建设单位和承包单位共同对工程进行检验预验收；
（4）经预验收需要对局部进行整改，应在整改符合要求后再次验收，直至符合施工协议约定质量标准后，总监理工程师签署《单位工程完工预验收报验表》（A3表）；
（5）预验收合格后，监理单位应对工程提出工程质量评定汇报，整理监资料，工程质量评定汇报必需经总监理工程师和监理单位技术责任人审核签字。依据基础工程、主体结构工程质量情况和工程完工预验收质量情况，提出对工程质量综合评定意见。
4、完工验收
参与建设单位组织完工验收，并提供相关监理资料。对验收中提出整改问题，项目监理部应要求承包单位进行整改，工程质量符合要求后，由总监理工程师会同参与验收各方签署完工验收汇报。
5、完工验收完成后，由项目总监理工程师和建设单位代表共同签署《完工移交证书》，并由监理单位、建设单位盖章后，送承包单位一份。
七、质量问题和质量事故处理
1、监理工程师对施工中质量问题，在日常巡视，关键旁站。分项、分部工程检验过程中处理以外，可针对质量问题严重程度分别处理。
（1）对能够经过返修或返工填补质量缺点，应成承包单位先写出质量问题调查汇报，提出处理方案；监理工程师审核后（必需时经建设单位和设计单位认可），批复承包单位处理。对处理结果应重新进行验收；
（2）对需要加固补强质量问题，总监理工程师应签发《工程暂停令》（B1表），责成承包单位写出质量问题调查汇报，由设计单位提出处理方案，并取得建设单位同意、批复承包单位处理，对处理结果应重新进行验收；
（3）监理工程师应将完整质量处理统计整理归档；
2、施工中发生质量事故，承包单位按相关要求上报处理，总监理工程师应书面汇报监理单位。
3、项目监理部立即搜集工程施工阶段各项相关资料，移交建设单位归档立案。

第五章 基础和主体工程施工阶段监理实施细则
1土方工程施工质量控制
1.1平整施工场地
1、按设计或施工要求范围和标高进行平整场地
2、依据土方和施工力量安排等修建简易临时性生产和生活设施，同时敷设现场供水、供电、管线路，并进行试水、试电及修筑施工场地内机械运行道路。
1.2施工测量放线
（一）做好施工测量前准备工作，阅读和校核图纸，校测仪器及测量用具。
（二）测量验线工作基础准则
1、验线依据要原始、正确、有效。
2、验线精度应符合规范要求。
3、验线要独立进行，复验三次，平差后精度必需合格。
（三）验线关键部位
1、原始桩位和定位条件。
2、主轴线和其控制桩（引桩）。
3、原始水准点、引测标高和±0.000标高线。
4、测量统计应做到正确完整。
5、计算工作中依据必需正确，方法必需科学，应严谨有序，步步校核。
1.3报验和验线
1、施工单位应依据“施工组织设计（施工方案）报审表”要求向监理部报送A3.5施工测量报验单，并将完成部分报验内容填写完整（附测量图）。监理审查、核验，查验结果签认。
2 、基础验线时许可偏差以下：
①长度L≤30m，许可偏差±5mm；
②30m＜L≤60m，许可偏差±10mm；
③60m＜L≤90m，许可偏差±15mm；
④90m＜L ，许可偏差±20mm；
3、由±0.000水平线向下或向上土方量高差时，要注意控制各层标高，预防偏差积累使建筑物总高度偏差超限。
4、检测，桩位保护和复测，以确保桩位及标高正确性。
5、基坑（槽）开挖到设计标高后，进行地基报验。施工单位应组织相关部门及进行基底土验收，查验结果符合要求后进入下道工序施工。
6、基坑（槽）砼垫层浇筑后，进行基础轴线弹线，对基础轴线验线时，一并检验验收桩基桩位。查验结果符合要求后，方可进入下道工序施工。
1.4基坑（槽）开挖和回填
（一）施工准备
1、在组织土方工程施工前，施工单位应依据建设单位提供各类图纸编制施工组织设计（或施工方案），并报监理部审查。
2、定位放线后，经复核，查验结果符合要求后，方可施工。
3、应做好施工场地内临时排水系统总体计划，临时性排水设施应尽可能和永久性排水设施相结合。
4、因为常年地下水位较高，开工前做好井点降水工作。
（二）挖土方
1、应依据“土方开挖施工方案”要求进行施工。
2、开挖过程中，应依据该工程土质情况和边坡高度情况，使用时间较长临时性挖土方边坡坡度值。对通常性硬塑粘土宜采取1：1～1：1.25边坡坡度。按规范土方工程6.2.3条要求进行查验。
3、土方开挖工程质量检验标准。按规范土方工程6.2.4条要求进行检验、验收。
4、注意事项
（1）基础土方开挖应尽可能避开雨季施工。
（2）夜间施工时，应合理安排施工项目，预防超挖，施工现场应依据需要安排照明设施。
（3）在危险地段应设置显著标志。
（4）施工中如发觉有文物等，应妥善保护，并应立即报请当地相关部门处理后，方可继续施工。
（三）土方回填
1、土方回填前，应对填方基底和已完成隐蔽工程进行检验和中间验收合格。
2、应将回填处多种垃圾清理洁净，达成要求后，方可进行回填土。
3、回填土料应符合设计要求和规范相关要求。
4、土方回填施工应靠近水平，分层夯填、压实，按规范土方回填第6.3.3条要求检验，并测定压实后土干容重，应采取环刀法取样试验，应依据试验要求绘制“回填土方取样平面示意图”，并报监理部见证取样试验。检验试验结果汇报，符合要求后再回填上层土。
5、当土方回填施工完成后，施工单位应进行自查，自检，经检验评定合格后，应根据要求填写分项工程工序质量报验单，报送项目监理部核查、复查。根据规范土方工程6.3.4条检验标准要求进行查验，工程质量达成要求给签认后，方可进行下道工序施工。
2钢筋工程施工质量控制
2.1钢筋原材料质量要求
1、钢筋质量要求。外观质量：表面无裂缝、裂纹、结疤、折叠，如有凸块不得超出螺纹高度或横肋高度，其它缺点高度和深度不得大于所在部位许可偏差。表面不得沾有油污、颗粘状或片状老锈。
2、对进场各类钢筋力学性能，应现场见证、取样，送样复试，根据规范钢筋分项工程第5.2.1、5.2.2条强制性标准要求，检验复验汇报，复验结果符合要求，方可用于工程。
2.2焊条及焊剂质量要求
1、焊条药皮应无裂缝，气孔，凹凸不平等缺点，并不得有肉眼看得出偏差度。
2、焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
3、焊条及焊剂必需依据焊条及焊剂说明书要求使用。
2.3 钢筋工程施工中质量要求
1、钢筋绑扎工程质量要求见下表
项 目
质量要求

主

控

项

目
1
力学性能检验
规范第5.2.1条
2
抗震用钢筋强度实测值
规范第5.2.2条
3
化学成份等各项检验
规范第5.2.3条
4
受力钢筋弯钩和弯折
规范第5.3.1条
5
箍筋弯钩形式
规范第5.3.2条
6
纵向受力钢筋连接方法
规范第5.4.1条
7
机械连接和焊接接头力学性能
规范第5.4.2条
8
受力钢筋品种、等级、规格、数量
规范第5.5.1条

一

般

项

目

1
外观质量
规范第5.2.4条
2
钢筋调直
规范第5.3.3条
3
钢筋加工形状、尺寸
受力钢筋顺长度方向全长净尺寸
±10mm
弯起钢筋弯折位置
±20mm
箍筋内净尺寸
±5mm
4
接头位置和数量
规范第5.4.3条
5
机械连接和焊接外观质量
规范第5.4.4条
6
机械连接和焊接接头面积百分率
规范第5.4.5条
7
绑扎搭接接头面积百分率和搭接长度
规范第5.4.6条附录B
8
搭接长度范围内箍筋
规范第5.4.7条
9
钢筋安装许可偏差
绑扎钢筋网
长、宽
±10mm
网眼尺寸
±20mm
绑扎钢筋骨架
长
±10mm
宽、高
±5mm
受力钢筋
间距
±10mm
排距
±5mm
保护层厚度
基础
±10mm
柱、梁
±5mm
板、墙、壳
±3mm
绑扎箍筋、横向间距
±20mm
钢筋弯起点位置
20mm
预埋件
中心线位置
5mm
水平高差
＋3，0mm
2、接头试件强度必需符合要求
①屈服强度实测值大于钢筋屈服强度标准值，应符合设计要求及规范要求。
②抗拉强度实测值和钢筋屈服强度标准。如有一根试件达不到要求值，应再取双倍试件试验。当全部试件合格后方可进行连接施工。如仍有一根试件不合格，不准使用。
3、施工规范对钢筋接头相关要求
2.4纵向受力钢筋连接方法应符合设计要求。受拉钢筋绑扎接头搭接长度。按设计要求实施。设计无要求时按规范附录B实施。
2.5钢筋工程质量通病和监理质量控制
（一）钢筋工程常见质量通病
1、材质检验和保管不符合要求。无进场复试或试样强度不足。批量不清，超批量，漏检。储存中钢筋标牌丢失。钢筋品种、等级混杂不清。
2、钢筋锈蚀和污染。钢筋表面出现黄色浮锈，甚至出现片状老锈和油渍污染。
3、加工成型质量差。条料弯曲，剪断尺寸不准，箍筋不规方，成型尺寸不准及成型钢筋变形。
4、不符合图纸或规范结构要求。同截面接头过多，起弯钢筋方向错误。
5、钢筋接头错误。接头绑扎、焊接型式采取不妥，搭接长度不足，接头位置不妥，搭接区箍筋未加密。
6、钢筋锚固不符合规范要求。锚固长度不足；锚固形式不对。
7、钢筋安装不符合要求。骨架外形尺寸不准，绑扎网片斜扭、柱子筋错位，框架粱插筋错位，箍筋间距不一致，梁箍筋被压弯。
8、钢筋焊接不符合要求。焊条合格证，不符合钢筋等级要求，未焊缝或烧伤，接头弯曲或偏心。
9、钢筋保护层不符合要求。保护层垫块安放数量不足，固定不牢，间距过大，保护层厚度或大或小。对以上钢筋质量通病，详见《建筑工程质量通病防治手册》钢筋加工和安装部分具体内容进行施工阶段质量控制。
（二）钢筋工程监理质量控制
1、钢筋原材料质量控制
①审查施工单位报送钢筋出厂质量证实书及材质汇报书，如为复印件，应加盖原件所在单位印章。
②钢筋进入现场后，监理工程师应进行外观检验，外观检验不符合要求，应勒令施工单位将其清退出场。
③钢筋在加工过程中，如发觉脆断，焊接性能不良或力学性能显著不正常等现象，应要求施工单位依据现行国家标准对该批钢筋进行化学成份检验或其它专题检验。
④监理工程师审查施工单位报送钢筋复试汇报，对于复试不合格钢筋应责令施工单位清理出施工现场。
⑤监理工程师对单位工程钢筋需实施有见证取样和送检制度，取送样次数不得少于试验总数30%。
2、监理工程师在巡检过程中，应要求电焊工持证上岗，并进行抽查，检验合格后方可进行正式钢筋焊接。
3、监理工程师应充足熟悉设计图纸，明确各结构部位设计钢筋品种、等级、规格、绑扎或焊接要求，尤其应注意结构一些部位配筋特殊处理和要求。对相关配筋改变图纸会审统计和设计变更通知单，应立即标注在对应结构施工图上。
4、对钢筋焊接或机械连接进行外观质量检验。对不合格要求进行返工。应按规范要求批量进行连接接头现场取样送样试验。审查施工单位报送钢筋焊接或机械连接接头机械性能试验汇报。对于不符合规范要求应责令施工单位进行返工处理。
5、在钢筋绑扎过程中，监理工程师应到现场巡视、检验，发觉问题立即采取监理工程师联络单、通知单形式通知施工单位整改。整改后进行复查。
6、对于以下几点结构方法，监理工程师应加强检验：
①框架节点箍筋加密区和梁上有集中荷载处附加吊筋，不得漏放。柱根部第一道箍筋和墙体根部第一道水平筋在结构箍筋加密区，长度按设计要求安放。如设计无要求时，加密区箍筋长度不应小于500mm；主次梁节点部位主梁箍筋应根据设计要求安放。如设计无要求时，应按加密要求通长部署，箍筋加密区长度不应小于500mm。
②含有双层配筋厚板和墙板，应要求设置撑筋和拉钩，悬挑结构负弯距钢筋应确保到位，采取方法预防踩压错位。
③钢筋保护层垫块应采取标准塑料垫块。其厚度、位置应符合设计及规范要求。
④检验预埋件、预留孔洞位置应正确，固定可靠，孔洞周围钢筋加固应符合设计要求。
7、钢筋加工、连接，安装工序质量报验，应在施工单位自查、自检。检验评定合格基础上。监理工程师根据规范要求验收批，进行检验、核查、抽查验收及隐蔽工程验收。对验收结论给签认。
8、浇筑砼之前，监理工程师应进行二次钢筋工程验收。如发觉问题立即通知施工单位整改，经整改合格后进行复查验收后方可浇筑砼。
3、模板工程施工质量控制
3.1模板材料质量要求（关键为木模、大模板和组合钢模板）
1、木模板，关键采取多层胶合板大模板。木模在拼制时，应截去疵病部分，对不贯通截面疵病部分可放在模板反面。模板表面涂刷隔离剂。
2、组合钢模板，使用隔离剂时严禁污染钢筋和砼。
3、现浇结构梁和楼层板模板支撑落在地上时，应将地面扎实，并垫通长脚手板。在墙柱上继续使用模板支撑时，模板应有可靠支承点。
4
