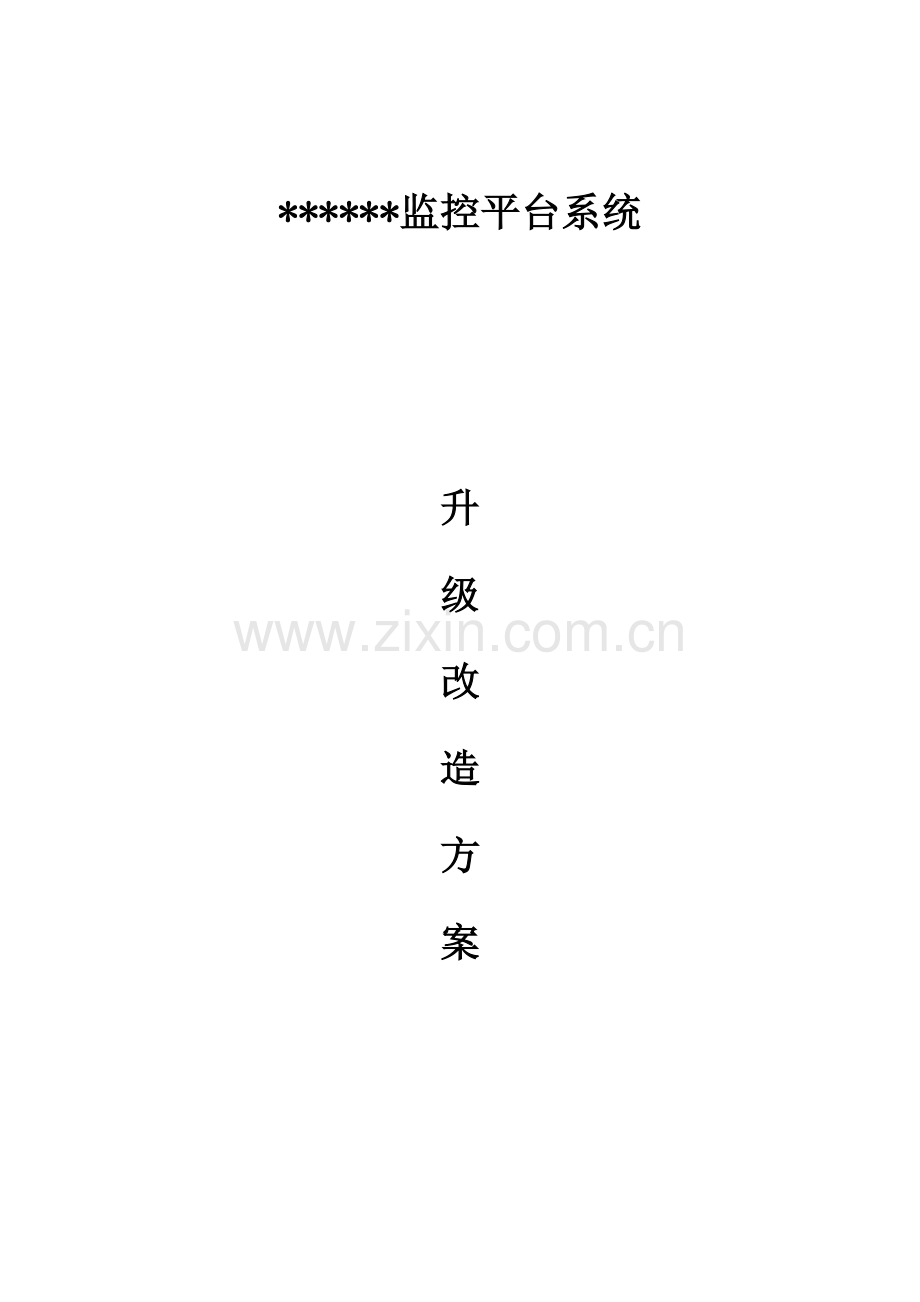

监控系统升级改造专项方案.doc

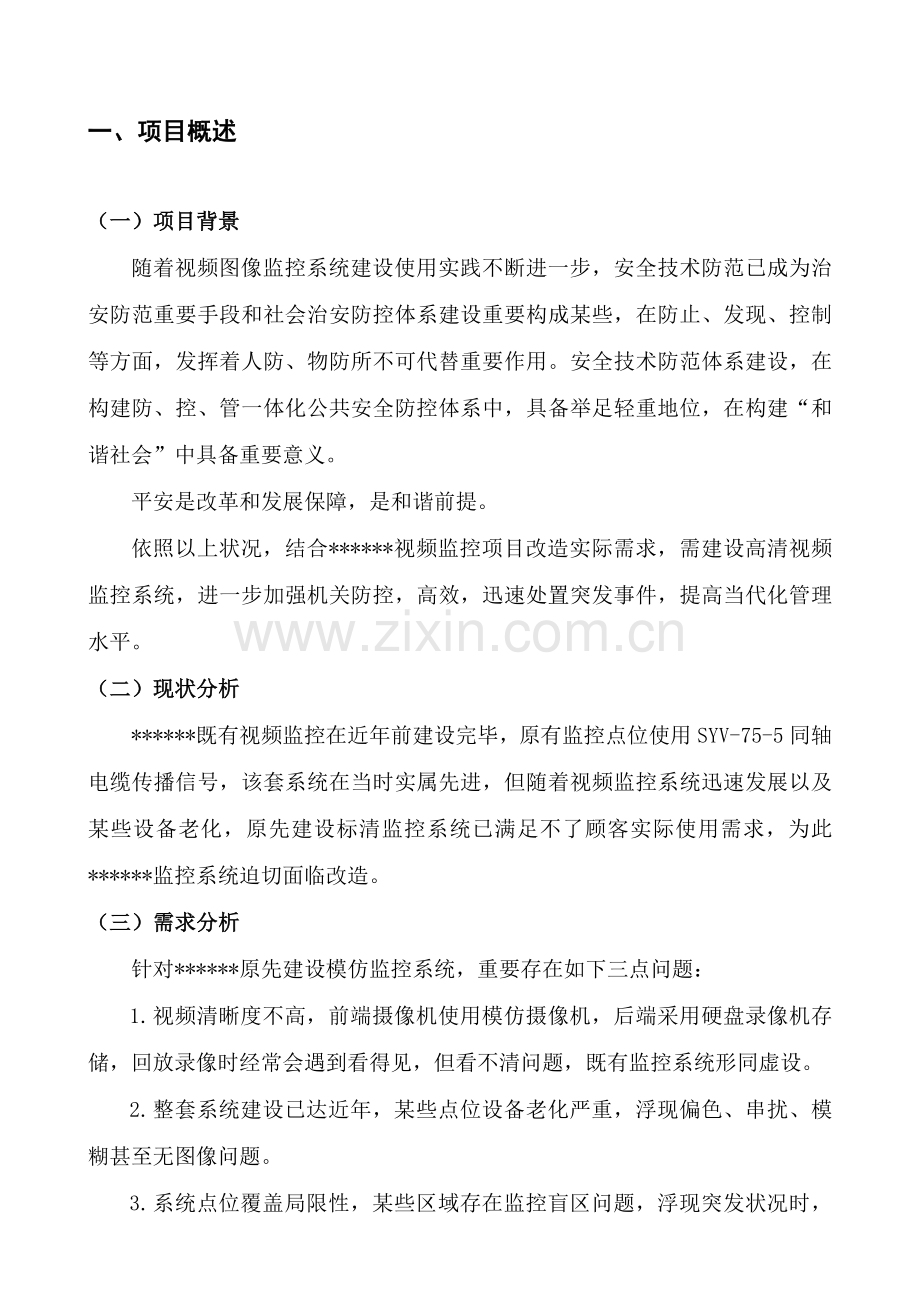

*监控平台系统升级改造方案一、项目概述（一）项目背景随着视频图像监控系统建设使用实践不断进一步，安全技术防范已成为治安防范重要手段和社会治安防控体系建设重要构成某些，在防止、发现、控制等方面，发挥着人防、物防所不可代替重要作用。安全技术防范体系建设，在构建防、控、管一体化公共安全防控体系中，具备举足轻重地位，在构建“和谐社会”中具备重要意义。平安是改革和发展保障，是和谐前提。依照以上状况，结合*视频监控项目改造实际需求，需建设高清视频监控系统，进一步加强机关防控，高效，迅速处置突发事件，提高当代化管理水平。（二）现状分析*既有视频监控在近年前建设完毕，原有监控点位使用SYV-75-5同轴电缆传播信号，该套系统在当时实属先进，但随着视频监控系统迅速发展以及某些设备老化，原先建设标清监控系统已满足不了顾客实际使用需求，为此*监控系统迫切面临改造。（三）需求分析 针对*原先建设模仿监控系统，重要存在如下三点问题：1. 视频清晰度不高，前端摄像机使用模仿摄像机，后端采用硬盘录像机存储，回放录像时经常会遇到看得见，但看不清问题，既有监控系统形同虚设。2. 整套系统建设已达近年，某些点位设备老化严重，浮现偏色、串扰、模糊甚至无图像问题。3. 系统点位覆盖局限性，某些区域存在监控盲区问题，浮现突发状况时，经常会遇到无相应录像可调问题。4. 既有系统无法对接下属单位监控平台，无法实现突发状况紧急联动。针对以上存在四点问题，应采用如下方式解决：1. 将*里整套视频监控系统从模仿标清系统改导致数字高清视频监控系统，因而需将系统中涉及到前端摄像机、存储设备等所有更换成网络高清设备，才干实现高清图像效果。2. 针对某些点位存在监控盲区问题，增长监控点位，实现视频监控系统无死角、无盲区覆盖。3. 在大门门卫处增长一套显示系统便于门卫保安人员实时查看和录像回放。二、系统架构设计 鉴于*模仿视频监控系统需要向网络高清视频监控系统改造，现针对改造中需要涉及内容予以阐述。一整套模仿高清视频监控系统重要由前端图像采集、高清传播、高清存储、高清解码显示、综合管理平台等模块构成，其中任何一种模块都必要达到高清规定。网络摄像机作为视频采集设备，可提供标清、720P高清以及1080P高清图像采集，通过网络线缆连接至接入互换机，实现前端接入。接入层互换机通过弱电井连接至监控中心核心层互换机，提供百兆接入，千兆上行弱电系统承载网络。可满足高密度接入需求。 系统架构图l 前端采集前端采集系统普通包括数字视频编解码器和IP网络摄像机。前端采集系统支持H.264、MPEG4等各种原则编码格式，并可提供各种不同辨别率规格及接入能力，可支持实时流和存储流双流设计，码流可以依照顾客需求任意调节。前端采集设备应采用电信级制造工艺，可以基于各种网络环境高质量、可靠满足各类网络监控前端编码、存储和解码需求。l 传播互换系统采用网络资源对前端视频编码器传播数据进行接入、汇聚、互换，通过设备自身安全特性和防火墙等实现对边界安全接入控制，同步可通过网络自身设备、合同冗余实现整个监控网络稳定性。l 高清存储系统专业IP存储技术和强大数据管理服务器构建完善网络存储系统，存储资源可以依照需求分布式布置并加以统一资源管理和调度，支持动态存储资源管理、在线布置，可以基于统一平台满足不同存储质量、容量和服务质量需求，可以提供完善备份和存储生命周期管理功能。l 管理平台管理中心管理平台是整系统视频图像系统核心控制管理中心，通过该平台完毕整个系统内所有图像资源联网图像调度、管理、分发和互通功能；通过视频管理服务器完毕视频图像接入、认证、权限分派；通过流媒体服务器完毕实时图像分发、实时图像调阅和分发功能。三、系统前端设计对于监控系统来说，前端产品选型直接关系到整个系统效果在新建监控系统和某些重要区域以及室外监控点采用高清网络模式。 在重要出入口、楼梯口、走廊需要安装高清枪机和半球； 在办公大楼一楼门外安装全景网络摄像机。 在机关大院内安装枪机和球机。各种类型摄像机数量如下：（略）四、网络摄像机设备选型 随着高清监控系统普及，模仿摄像机+编码器模式已经无法提供足够监控辨别率，网络摄像机产品随之诞生。网络摄像机分为标清网络摄像机和高清网络摄像机两类。标清网络摄像机可提供D1（720576）辨别率视频图像采集；高清网络摄像机可提供720P（1280720）和1080P（19201080）两种辨别率视频图像采集。视频监控系统全面采用高清视频监控技术，通过前端布置高清摄像机，将大大提高摄像机图像辨别率，令图像细节更加清晰和细腻。视频图像分辩率提高意味着在同等环境基本上，能获得比老式摄像机更丰富信息量，视线所及，细微之处一览无遗，老式摄像机下无法清晰辨认物体细节等无不纤毫毕现。网络摄像机作为前端视频采集设备，可支持H.264 HP级别视频编码格式，提供高辨别率低带宽图像采集。采用电信级可靠性设计，满足复杂环境下布置能力。高清视频监控系统详细应用优势：采用高清视频监控不但解决了视频监控中“看见”问题，更是满足了监控图像“看清”规定，提高了监控系统录像资料可用性、监控系统可操作性。为领导指挥决策提供高清可视化根据，实现动态布防、全面控制、精准打击目的，可及时精确发现违章违法活动，调查收集证据，处置突发事件，提高整体监控系统建设科技含量。1) 图像清晰度更高、细节更加清晰老式标清辨别率图像对于多数监控场景，基本上无法对细节进行辨别。而当发生事件时，从录像资料中很难对监控现场有关人员。在某些重要监控场合，应采用高清摄像机获取高清晰度监控画面，更能清晰地呈现监控原貌。高清视频监控画面细节放大图2) 监控目的覆盖范畴更广、提高监控效能在老式标清监控技术构架下，为了保证监控覆盖率，尽量减少监控死角，需要安装布置相称规模数量监控摄像机，监控系统规模不断扩大，从几百路向成千上万路甚至数十万路规模发展。如此规模庞大监控资源，在同一时间里却只有很少某些可以得到实时监控，而绝大多数监控图像被无差别记录保存下来，从而形成了海量级视频录像数据资料。而这些规模庞大录像资料中也仅有很少某些因也许与某些已知事件有关联而被备份以外，其她录像信息则不断被新录像数据所覆盖。这就是典型老式监控系统大规模、高成本、低效率建设应用现状。在高清监控技术构架下，单台高清摄像机可以相称于几台普通摄像机监控覆盖面，且图像辨别率更高、信息量更丰富，因而采用高清监控可以非常有效缩减系统规模，节约传播链路和设备，从而减少总体建设成本，高清监控技术将推动视频监控系统建设应用向着集约化、效能化转变。3) 有助于图像辨认和智能视频分析应用 高清摄像机采用先进感光器使图像细节更加清晰、更加细腻，逐行扫描方式可以给咱们提供更好图像质量，有效解决了隔行扫描带来梳状模糊现象，给智能分析等应用提供了有利前提条件，这对于车牌、人脸辨认等智能分析应用品有重要意义。4）数字PTZ功能实现高清摄像机不但提高了图像清晰度，使得数字PTZ功能得以体现，也就是在整幅大图像中对某个局部细节进行放大或移动。并且这种大范畴整幅图像监控拍摄，不会错过监控范畴内任何状况，给日后调阅查证提供了有效手段。同步由于数字PTZ方式没有机械移动部件，设备也更经久耐用。五、存储方案设计1、存储需求分析监控系统存储平台详细规定如下： 规定监控控制平台数据库在记录图像信息同步，还应记录与图像信息有关检索信息，如设备、通道、时间、报警信息等，对于需要长期保存信息可配备专用存储设备备份。 图像存储设备满足采用H.264或MPEG-4/2视频编码格式进行图像存储。跟进需要扩展AAC等音频编解码器原则实现音频同步存储。 具备足够扩展空间，存储图像数据应保证FULL D1(720576)或720P、1080P高清图像辨别率； 应考虑对录像文献采用防篡改或完整性检查办法；支持按图像来源、记录时间、报警事件类别等各种方式对存储图像数据进行检索，支持多顾客同步并发访问同一数据源； 支持图像纪录、网络回放双工、双码流模式。 设备管理：规定平台内存储系统，在同一管理平台下，实现对所有存储软硬件资源配备及查询，系统性能实时监视，系统设备故障报警监视、故障诊断、及定位分析、报警日记创立及维护等。 安全认证：验证顾客访问权限和优先级，监测和纪录顾客进行访问和操作等；验证接入设备合法性，并注册合法设备。 本方案设计存储时间不低于30天。六、系统管理平台设计视频监控系统软件平台是IP视频监控系统整体解决方案系统核心。通过视频监控系统软件平台，实现IP视频监控系统统一管理、统一控制、统一存储、统一媒体转发调度。软件系统各部件之间采用原则信令、媒体、存储和视频编解码合同，可以实现各功能部件灵活布置，系统容量可弹性扩展。软件平台各部件通过HA和负载均衡设计，实现电信级高可靠性保证，满足电信级和高品位行业应用可靠性规定。七、*高清监控平台改造工程量清单 （略）
