建筑工程综合项目工程质量平行检验资料.doc

资源描述

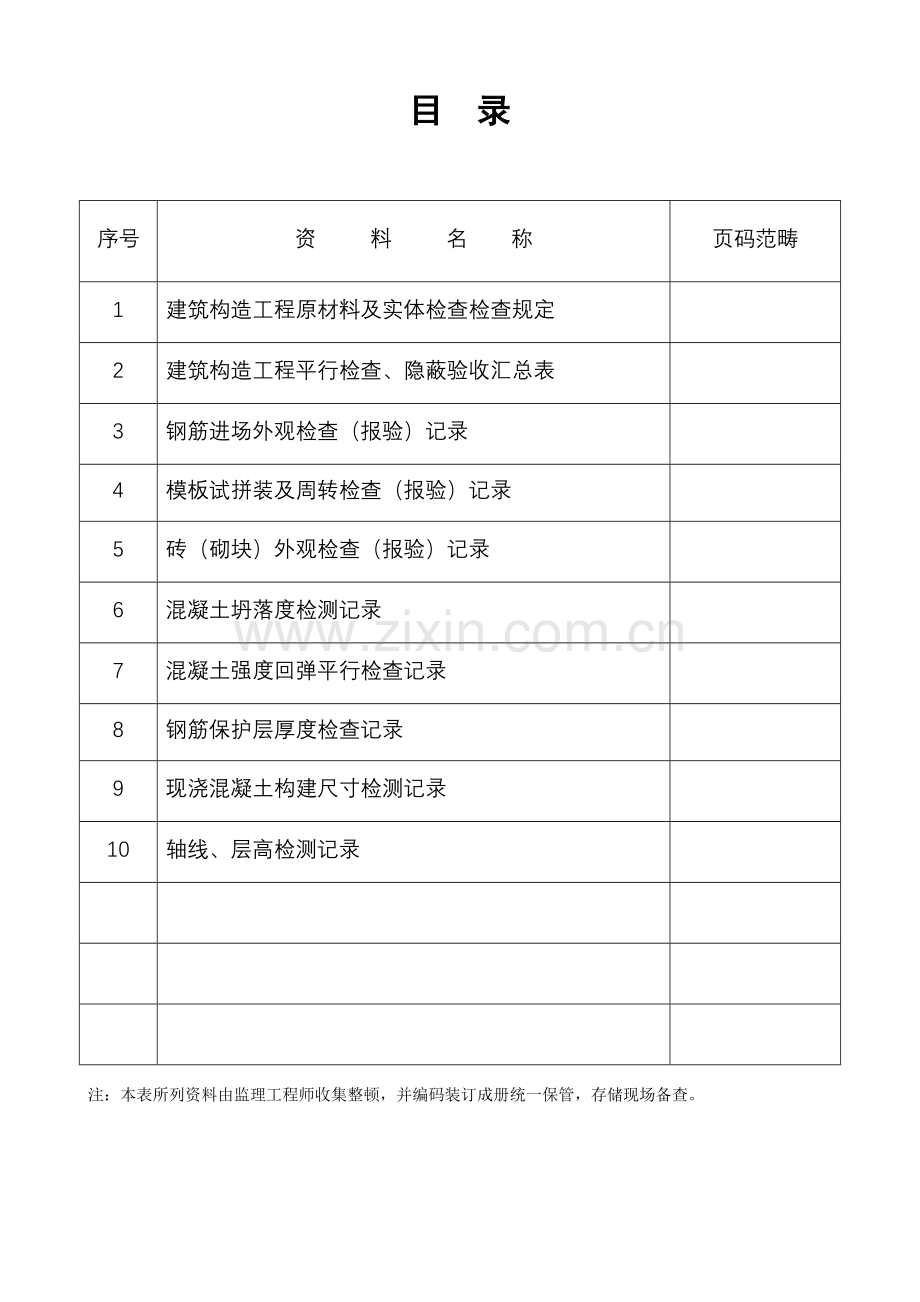

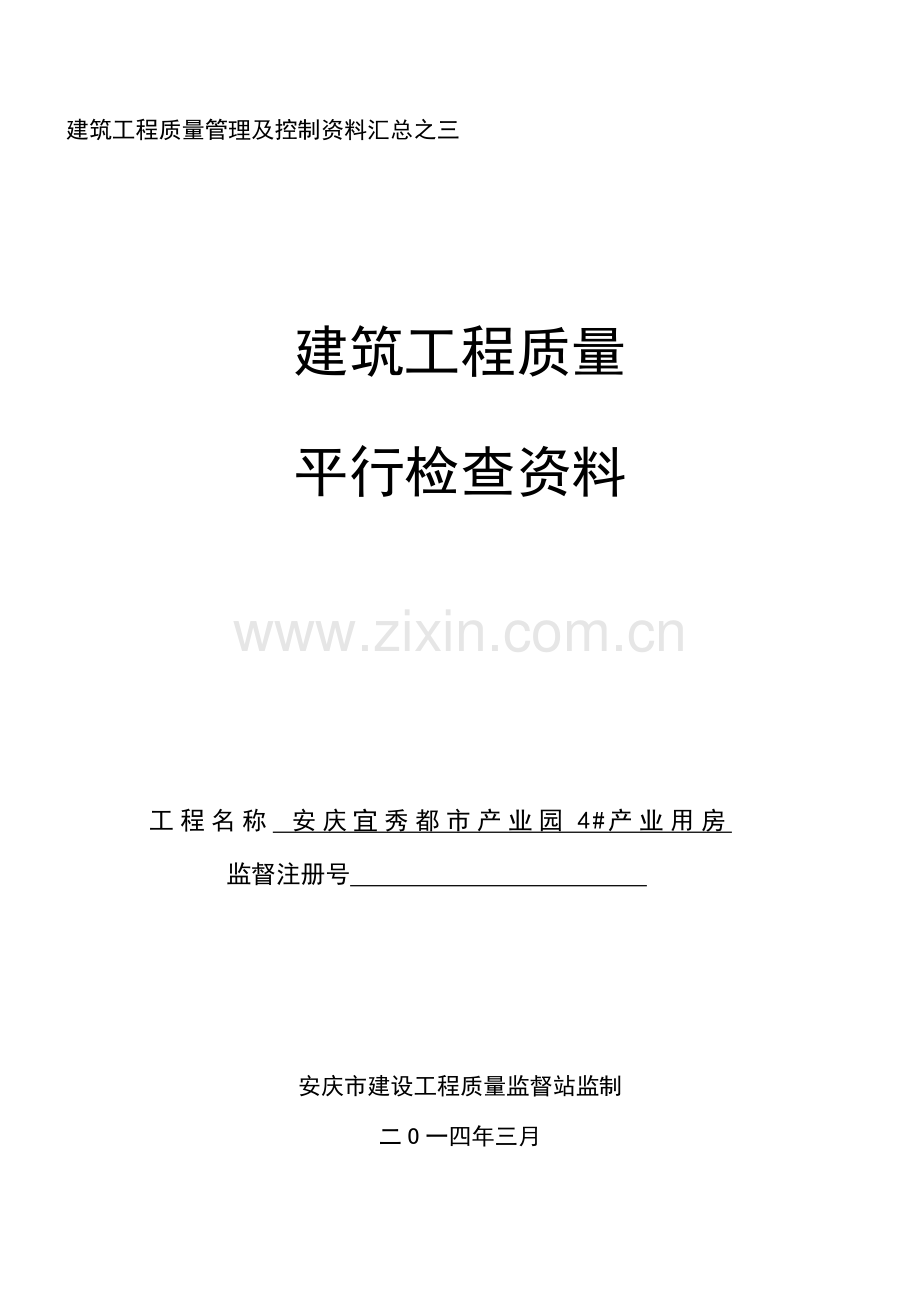

建筑工程质量管理及控制资料汇总之三建筑工程质量平行检查资料工程名称安庆宜秀都市产业园4#产业用房监督注册号安庆市建设工程质量监督站监制二O一四年三月目录序号资料名称页码范畴 1 建筑构造工程原材料及实体检查检查规定 2 建筑构造工程平行检查、隐蔽验收汇总表 3 钢筋进场外观检查（报验）记录 4 模板试拼装及周转检查（报验）记录 5 砖（砌块）外观检查（报验）记录 6 混凝土坍落度检测记录 7 混凝土强度回弹平行检查记录 8 钢筋保护层厚度检查记录 9 现浇混凝土构建尺寸检测记录 10 轴线、层高检测记录注：本表所列资料由监理工程师收集整顿，并编码装订成册统一保管，存储现场备查。建筑构造实体质量检查检查表建筑构造工程原材料及实体检查检查规定检查项目检查检查数量检查方法检查用表不合格解决办法施工自检监理平行检查原材料钢筋按进场批次施工、监理共同目测和钢尺量测检查表2.2 原材料平行检查不合格应加倍进行检查，加倍检查仍不合格应做退货解决，也不得用于工程。模版按同期进场、同品种、统一规格、同一工程为一批进行验收；清理保养每周转一次应验收一次表2.3 砖（砌块）每月进场同厂家、同品种、同规格为一批，每批抽20块进行外观质量检查表2.4 坍落度每车检查一次每十车检查一次用坍落度检测器和钢尺量测检查表2.5 实体检验回弹检测 ------- 每一楼层同一类型构件各不少于2个回弹仪检测表2.6 混凝土强度回弹平行检测不合格应委托有资质检测单位进行检测。检查成果仍不合格按质量问题解决。钢筋保护层每层梁、板构件不少于10个，其中悬梁等重要受力构件所占比例不适当不大于50% 每层不少于2哥非破损法局部破损法表2.7 实体平行检查不合格应对同一楼层同一类型构件加倍进行检查，加倍检查后仍不合格，按质量问题解决。构件尺寸每一楼层同一类型构件不少于10个每一楼层同一类型构件不少于2个个钢尺量测表2.8 轴线全数检测每一楼层不少于10条钢尺或红外线测距仪量测表2.9 平行检查不合格，按质量问题解决。层高每一楼层不少于10个自然间说明 1、实体平行检查是在施工单位自检合格后实行，平行检查应有一半数量复核施工单位自检暑假。 2、实体平行检查成果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质检测单位进行检测，找出因素后，对相应楼层重新进行自检和平行检查。 3、混凝土强度回弹平行检查成果低于设计值1个级别或钢筋保护层、构建尺寸、轴线、层高平行检查数据超过规范容许偏差1.5倍（钢构造1.2倍）时，鉴定为平行检查不合格。建筑构造实体质量检查检查表建筑构造工程平行检查、隐蔽验收汇总表工程名称：安庆宜秀都市（创新）产业园4#新型产业用房监督注册号：地下构造层次地上构造层次建筑面积（㎡） 18796 项目名称、内容检查检查总量发现问题数量问题检查记录编号解决办法备注进场批次平行检验原材料钢筋次次次加倍检查次退货次模版进场次次次加倍检查次退货次周转次整改次砖（砌块）次次次加倍检查次退货次坍落度车车车退货次实体检验回弹检测总计：个柱：个梁：个个委托检测个不合格构件数量：个钢筋保护层总计：个板：个梁：个个加倍检查次不合格构件数量：个构件尺寸总计：个板：个柱：个梁：个个加倍检查次不合格构件数量：个轴线条条重新检查次不合格轴线数量：条层高间间重新检查次不合格房间数量：间流水段层次、范畴项目合计一次验收通过二次验收，通过率% 备注基坑次次次：模版次次次：钢筋次次次：混凝土次次次：砌体次次次：施工单位（总包）项目经理：（公章）年月日监理单位总监理工程师：（公章）年月日建设单位项目负责人：（公章）年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表钢筋进场外观检查（报验）记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：序号钢筋型号生产厂家进场时间数量（t）炉批号直径偏差（mm）外观质量外加工进场抽检状况检查结论锈蚀（颗粒状、片状）裂纹油污平直损伤 1 安徽马钢 2 安徽马钢 3 安徽马钢 4 安徽马钢 5 安徽马钢 6 安徽马钢 7 安徽马钢 8 安徽马钢 9 安徽马钢 10 安徽马钢 11 安徽马钢 12 安徽马钢 13 安徽马钢检查结论：施工单位检查人：监理机构检查人：质检员：监理工程师：年月日安庆市建设工程质量督站印制建筑构造实体质量检查检查用表模板试拼装及周转检查（报验）记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：001 模板类型 □大模 □拼装模板厚度（mm）钢模 / □钢模 ■木模木模 √ □底模 □侧模其她 / 试拼装时间尺寸及编号起皮脱胶边角缺损脱模剂平整度及拼缝 .5.10 无无已刷符合规定序号保养更换记录（块）项目检查层次及部位基本垫层起皮无脱胶无边角缺损无平整度合格接缝符合规定翘曲无胶模剂已刷清理数量 1 整修数量 2 更换数理 1 检查结论：施工单位检查人：监理机构检查人：质检员：监理工程师：年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表模板试拼装及周转检查（报验）记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：002 模板类型 □大模 ■拼装模板厚度（mm）钢模 / □钢模 ■木模木模 √ □底模 ■侧模其她 / 试拼装尺寸及编号起皮脱胶边角缺损脱模剂平整度及拼缝时间无无已刷符合规定序号 .5.18 保养更换记录（块）项目检查层次及部位基本承台起皮无脱胶无边角缺损无平整度合格接缝符合规定翘曲无胶模剂已刷清理数量 2 整修数量 2 更换数理 1 检查结论：施工单位检查人：监理机构检查人：质检员：监理工程师：年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表模板试拼装及周转检查（报验）记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：003 模板类型 □大模 ■拼装模板厚度（mm）钢模 / □钢模 ■木模木模 √ □底模 ■侧模其她 / 试拼装时间尺寸及编号起皮脱胶边角缺损脱模剂平整度及拼缝 .5.27 无无已刷符合规定序号保养更换记录（块）项目检查层次及部位基本柱起皮无脱胶无边角缺损无平整度合格接缝符合规定翘曲无胶模剂已刷清理数量 3 整修数量 1 更换数理 2 检查结论：施工单位检查人：监理机构检查人：质检员：监理工程师：年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表模板试拼装及周转检查（报验）记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：004 模板类型 □大模 ■拼装模板厚度（mm）钢模 / □钢模 ■木模木模 √ ■底模 ■侧模其她 / 试拼装时间尺寸及编号起皮脱胶边角缺损脱模剂平整度及拼缝 .6.18 无无已刷符合规定序号保养更换记录（块）项目检查层次及部位基本梁起皮无脱胶无边角缺损无平整度合格接缝符合规定翘曲无胶模剂已刷清理数量 2 整修数量 2 更换数理 1 检查结论：施工单位检查人：监理机构检查人：质检员：监理工程师：年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表砖（砌块）外观检查（报验）记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：砖（砖块）品种规格数量进场时间合格证准用证检测项目原则规定检查办法检查记录 □砖 □砌块几何尺寸偏差：±2mm 采用砖用卡尺或尺量检查。精度0.5-1mm 缺棱掉角个数不多于1处尺寸不得不不大于20mm 尺量检查缺损投影尺寸裂纹长度大面上宽度方向不不不大于30mm，长度方向不不不大于50mm 尺量检查裂纹长度检查结论：施工单位检查人：监理机构检查人：质检员：监理工程师：年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表混凝土坍落度检测记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：混凝土浇筑部位浇筑方量（㎡）商品混凝土厂家总车次合格证明书编号配合比坍落度值外加剂名称序号车牌号检测时间（年月日时分）施工自检平行检查检查意见坍落度（cm）检查人坍落度（cm）检查人检查结论：质检员：监理工程师：年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表混凝土强度回弹平行检查记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房编号：构造类型 □砌体承重 ■混凝土构造构造层数地上7/4层地下 / 层混凝土类型 □自拌 ■泵送形象进度基本仪器型号检测构件及部位强度设计级别龄期（天）测绘编号回弹值Ri 测区平均值测量角度浇筑面碳化深度（mm）强度换算值泵送修正值修正后值强度值（MPa）检测部位构件类型 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 水平向上向下侧面顶面底面 L1= L2= L3= Ml= 最小值fccu.min= 平均值mfccu= 原则差sfccu= 推定值fcu.c= 水平向上向下侧面顶面底面 L1= L2= L3= Ml= 最小值fccu.min= 平均值mfccu= 原则差sfccu= 推定值fcu.c= 水平向上向下侧面顶面底面 L1= L2= L3= Ml= 最小值fccu.min= 平均值mfccu= 原则差sfccu= 推定值fcu.c= 平行检查意见： □所检测构件强度检测成果符合规定； □所检测构件中，检测成果不符合规定，需委托有资质检测单位检测； □ 。检测人员：监理工程师：年月日安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表钢筋保护层厚度检测记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房 ■平行检查编号：001 施工单位南通四建集团有限公司监理单位安徽建科建设监理有限公司构造层次 7/4层建筑面积（㎡） 11796 形象进度基本检测办法 ■无损法 □局部破损法检测仪器钢筋扫描仪型号：构件名称层次轴线部位目测有无露盘实测值与否平行检查柱基本 1/A 无 5 5 2 -1 3 -6 8 6 4 6 是柱基本 10/B 无 -1 3 10 8 6 4 6 -2 3 2 是柱基本 11/C 无 4 6 -1 5 6 7 -2 9 -3 -1 是柱基本 14/D 无 5 5 4 4 -3 5 3 -6 4 1 是柱基本 1/D 无 3 6 8 6 4 10 -1 3 6 8 是梁基本 1-2/A 无 6 4 6 -2 3 6 8 6 4 6 是梁基本 2-3/B 无 6 7 -2 6 -3 -1 9 6 7 -2 是梁基本 9-10/C 无 -3 5 3 6 9 4 4 -3 5 3 是梁基本 10-11/D 无 6 4 6 -2 3 2 6 -6 6 -2 是梁基本 11-12/A 无 4 -3 5 3 6 9 1 4 -3 5 是结论：实测梁5个构件50 点，合格46 点，最大偏差值 2 ；实测柱 5 个构件50 点，合格45 点，最大偏差值1 ；共 10 个构件100点，合格91 点，合格率为91 %；解决意见：所抽测构件钢筋保护层抽测成果 □符合规定； □不符合规定：需。抽测人：年月日质检员：监理工程师：安庆市建筑工程质量监督站印制建筑构造实体质量检查检查用表现浇混凝土构件尺寸检测记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房 □自检 ■平行检查编号：001 构造类型 □砌体承重 ■混凝土构造构造层数地上7/4层地下/层混凝土类型 □自拌 ■泵送形象进度基本检测项目及部位设计值（mm）长×宽容许偏差（mm2）测点值（mm）检测成果与否平行检查检测项目楼层及构件类型轴线部位 1 2 3 4 5 测点数合格点数合格率 % 最大偏差尺寸（梁柱板墙）基本柱 1/A 650*650 +8 -5 647*648 650*645 646*648 650*647 646*650 25 24 98 0 是基本柱 2/B 650*650 652*650 650*647 647*648 660*660 646*648 0 是基本柱 3/C 650*650 646*648 650*647 646*648 650*645 645*648 0 是基本柱 4/D 650*650 654*651 652*647 647*649 652*645 646*648 0 是基本柱 5/A 650*650 651*650 650*647 650*647 650*647 650*653 1 是基本柱 6/B 650*650 646*650 650*650 650*645 651*647 651*650 25 24 98 2 是基本柱 7/C 650*650 653*650 646*648 646*648 645*648 650*650 0 是基本柱 8/D 650*650 646*650 651*652 642*643 653*652 650*650 0 是基本柱 9/A 650*650 653*650 649*650 648*645 650*651 648*648 0 是基本柱 10/B 650*650 651*652 651*649 646*648 650*650 656*650 0 是基本梁 1-2/A 300*700 296*702 301*701 300*698 300*703 300*705 25 24 98 0 是基本梁 2-3/B 300*700 305*699 296*699 303*699 310*708 301*703 2 是基本梁 3-4/C 300*700 300*703 305*700 296*700 300*704 303*700 0 是基本梁 5-6/D 300*700 304*702 300*698 300*704 296*699 300*699 0 是基本梁 6-7/A 300*700 300*700 303*700 305*700 300*701 296*700 0 是基本梁 7-8/B 300*700 304*700 300*702 305*698 305*700 300*703 25 24 98 1 是基本梁 8-9/C 300*700 301*701 300*700 300*700 299*704 303*700 0 是基本梁 9-10/D 300*700 300*702 309*690 300*705 302*704 305*700 0 是基本梁 10-11/A 300*700 296*700 300*700 298*706 304*703 302*698 0 是基本梁 11-12/B 300*700 300*700 301*700 300*700 297*701 303*700 0 是检测意见： □所检测构件尺寸检测成果符合规定。 □所检测构件中，检测成果不合格，应对同一楼层同一类型构件加倍进行检查。 □经加倍检查，检测成果仍不合格，应按质量问题解决。 □ 。检测人员：年月日质检员监理工程师安庆市建设工程质量监督站印制建筑构造实体质量检查检查用表轴线、层高检测记录工程名称：安庆宜秀都市（创新）产业园4#新型产业用房 □施工自检 ■平行检查编号:001 构造类型 □砌体承重 ■混凝土构造构造层数地上7/4层地下/层混凝土类型 □自拌 ■泵送形象进度基本检测项目及部位设计值（mm）容许偏差（mm）测点值（mm）检测成果与否平行检查检测项目楼层轴线部位 H1 （L1） H2 （L2） H3 H4 H5 测点数合格点数合格率 % 最大偏差轴线基本 1-3/A 8400 8 8402 8405 / / / 20 20 100 4-5/B 8000 8003 8002 / / / 6-7/C 8000 8005 8006 / / / 7-9/D 8400 8403 8403 / / / 10-11/A 8000 8002 8004 / / / 13-14/B 8000 8006 8005 / / / A-B/1 7500 7503 7503 / / / B-C/9 8400 8406 8400 / / / C-D/10 8400 8405 8403 / / / C-D/14 8400 8402 8403 / / / 层高 ±10 检测意见： □所检测轴线、层高检测成果符合规定。 □年检测轴线、层高中，无检测成果不合格，应对同一楼层同一类型结构加倍进行检查。 □经加倍检查，无检测成果仍不合格，应按质量问题解决。 □ 。检测人员： 7月5日质检员监理工程师安庆市建设工程质量监督站印制
