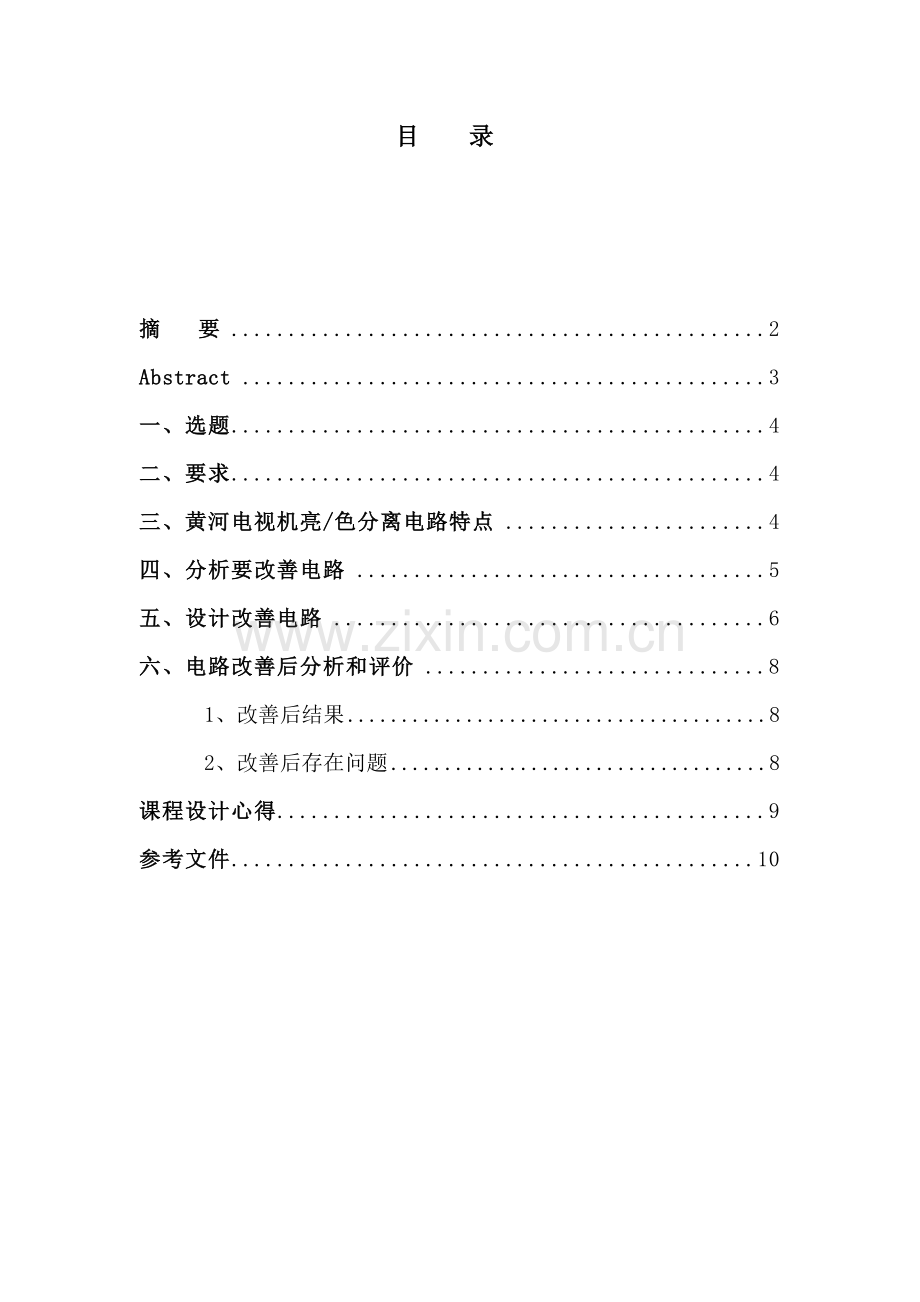

目 录

摘 要 2
Abstract 3
一、选题 4
二、要求 4
三、黄河电视机亮/色分离电路特点 4
四、分析要改善电路 5
五、设计改善电路 6
六、电路改善后分析和评价 8
1、改善后结果 8
2、改善后存在问题 8
课程设计心得 9
参考文件 10

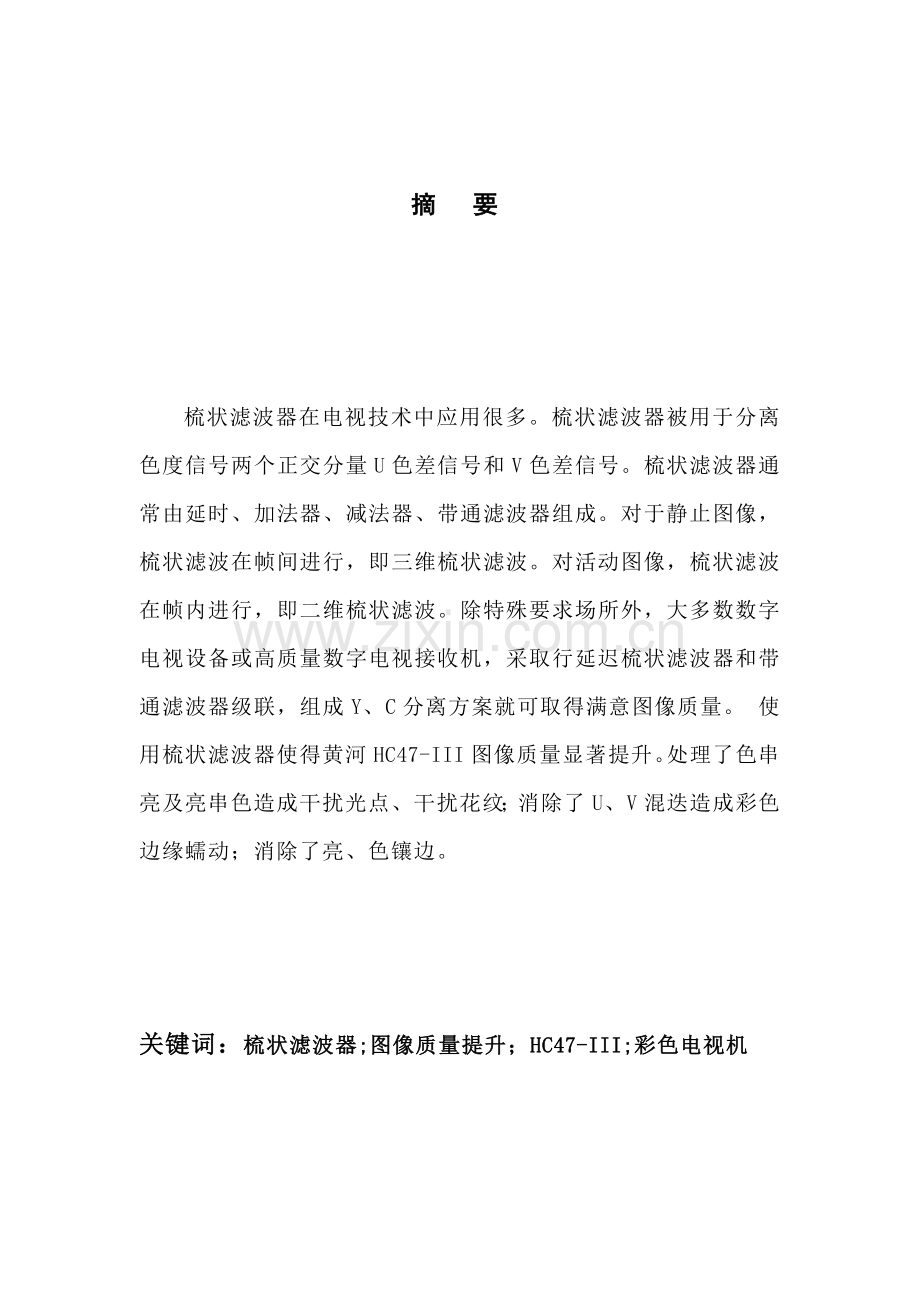

摘 要

梳状滤波器在电视技术中应用很多。梳状滤波器被用于分离色度信号两个正交分量U色差信号和V色差信号。梳状滤波器通常由延时、加法器、减法器、带通滤波器组成。对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。对活动图像，梳状滤波在帧内进行，即二维梳状滤波。除特殊要求场所外，大多数数字电视设备或高质量数字电视接收机，采取行延迟梳状滤波器和带通滤波器级联，组成Y、C分离方案就可取得满意图像质量。 使用梳状滤波器使得黄河HC47-III图像质量显著提升。处理了色串亮及亮串色造成干扰光点、干扰花纹；消除了U、V混迭造成彩色边缘蠕动；消除了亮、色镶边。

关键词：梳状滤波器;图像质量提升；HC47-III;彩色电视机

Abstract
Comb filter in the application of a lot of TV technology. Comb filter is used to separate the two orthogonal components of chrominance signals U and V color difference signal color difference signal. Comb filter generally delay, adder, subtracter, band-pass filter. For still images, the inter-frame comb filtering, namely three-dimensional comb filter. On the active image, comb filtering in the frame, namely two-dimensional comb filter. In addition to the special requirements of the occasion, the majority of digital TV equipment or high-quality digital TV receiver, using the delay line comb filter and band-pass filter cascaded to form Y, C programs can be isolated to obtain a satisfactory image quality.Using the comb filter makes the Yellow River HC47-III image quality has improved significantly. Solve the string of bright colors and bright colored string spot disruption, interference pattern; eliminate U, V color aliasing caused by the edge of peristalsis; eliminate the bright color trim.

Key words: comb filter; image quality to improve; HC47-III; color TV

电视机课程设计汇报书

一、选题
依据常规电视机缺点，对提升黄河HC47-III型彩色电视机清楚度研究，在黄河HC47-III型电视机中应用了梳状滤波器。

二、要求
1、 分析HC47-III型电视机电路特点
2、 分析要改善电路
3、 设计改善后电路
4、 电路改善后效果自我评价分析
三、黄河电视机亮/色分离电路特点

在早期彩电中Y一C分离电路是采LC带通滤波器和陷波器所组成.将视频信号经过一个窄带(4.43MHZ)带通滤波器,得到色度信号。将视频信号经过一个4.43MHZ陷波器,抑制掉色度信号,从而得到亮度信号.显然L.C滤波器品质因数较低,所以Y-C分离度较差,存在较严重亮色串扰,另外,因为亮度通道加入了陷波器这使得亮度信号受损,使清楚度下降。

四、分析要改善电路
4.43MHZ陷波器
FBAS信号
4.43MHZ带通滤波器

基
色
矩
阵
电
路

Y/C信号分离是利用它们频谱间置传输特点进行，通常有两种分离方法，即频率分离法和频谱分离法。在一般彩色电视中，通常采取频率分离方法将Y/C信号分开。这种方法是利用色度信号以副载波方法传输这一特点(PAL制副载波为4.43MHz，NTSC制副载波为3.58MHz)，用选频电路将Y/C信号分开。通常在亮度信号通道中加一个中心频率(fsc)为色度信号副载波频率色度陷波、滤波器来吸收色度信号，从而取出亮度信号，同时有色度信号通道加入一个中心频率为色度信号副载波频率LC带通滤波器，取出色度信号；抑制掉亮度信号(分离效果由陷波器和带通滤波器特征决定)。这种方法简单易行，采取元器件少且成本低。不过，频率分离方法存在着部分严重问题在亮度通道中，色度陷波器在吸收色度信号同时也将该频率范围内亮度信号部分频率分量抑制掉了，使得亮度信号部分频率分量抑制掉了，使得亮度信号高频分量丢失，从而影响了亮度信号清楚度。同时，残余色度信号也可能进入亮度通道而引发串色干扰，通常在屏幕出现彩色测试卡是最终两条频带染色现象。Y、C信号作出根本分离，肯定在色度通道中，色度带通滤波器取出色度信号，抑制亮度信号同时，也把该频率范围内亮度信号选出来了，高频亮度信号经色度解调器也被解调出来，使得部分细格子或条状区域出现闪烁彩色干扰。可见利用传统频率分离方法根本不能将存在着：亮串色、色串亮”干扰，使图像质量难以令人满意。

五、设计改善电路
鉴于频率分离法不能达成良好Y/C分离效果，存在亮色相互串扰这种情况，大家经过研究和试验找到了新分离方法，即梳状滤波器Y/C分离法。这种方法关键是利用色度信号和亮度信号频谱交叉特点和梳状滤波器梳齿状频率传输特征，将亮度信号和色度信号分离。使用梳状滤波器可使Y/C信号分离比较洁净根本，从而使图像清楚度得以提升。
梳状滤波器由延时,加法器,减法器,带通滤波器组成。对于静止图像,梳状滤波器在帧间进行,即三维梳状滤波.对活动图像,梳状滤波器在帧内进行,即二维梳状滤波.高级数字电视机采取行延迟梳状滤波器和带通滤波器级联,组成Y/C分离方案就可取得满意图像质量.使用梳状滤波器能使图像质量显著提升.处理了色串亮及亮串色造成干扰光点,干扰花纹;消除了色度正交分量U,V色差信号混迭造成彩色边缘蠕动;消除了亮,色镶边,消除了高频信号色彩错误和灰度值表示错误。PAL梳状滤波器Y/C分离，常称之为二行分离法(也叫二元分离法)。它使用一个NTSC制信号或两个PAL制信号行存放器和带通滤波器结合使用，组成垂直、水平二元带通滤波器，只是将1H延时线改为2H延时线。因为NTSC制亮度信号、色度信号采取fH/2间置，而PAL制则采取fH/4间置(即副载频fsc=283.75fH＋25Hz≈283.75fH)，所以PAL梳状滤波器Y/C分离电路要用2H延时线。由亮度信号Y和色度信号C组成复合全电视信号，首先直接加到加法器和减法器输入端，称为直通信号，同时经两行延迟时间(2TH)使色度信号反相后得到延迟信号(Y－C)也加到加法器和减法器另一输入端。在加法器中直通信号(Y＋C)和延时信号(Y－C)相加得到亮度信号Y；在减法器中直通信号(Y＋C)和延时信号(Y－C)相减即得到色度信号C，完成Y/C分离。
六、电路改善后分析和评价
1、改善后结果
因为加法器输出特征可选出亮度信号高频分量，不会造成高频分量丢失，并可将视频带宽全部加以利用，从而使图像清楚度大大
提升，同时在亮度通道中将色度信号抑制得比较根本，不致于产生残留色度信号干扰。而减法器输出中很好地抑制掉亮度信号，以最大传
输系数选出色度信号C，并用带通滤波器对残留亮度信号作深入衰减，处理了亮度信号对色度通道串扰问题，从而提升了图像质量。
2、改善后存在问题
因为它要求前后两行信号要比较相同，即要求行相关性好。比如蓝色天空、静静夜晚等静止画面图像信号，其亮度信号和色度信号可在这种Y/C分离电路中根本分离开来；假如出现垂直方向有色度信号突变不相关情况(即前一行信号和后一行信号不一样)，它会将其当成相交信号来处理，于是在加法器中不能完全抵消色度信号，造成Y/C分离不根本，仍出现色点干扰。

课程设计心得

经过这次课程设计，我对电视机知识有了深入学习。经过查阅相关方面书籍，取得了很多专业方面资料，拓展了视野；经过设计改善电路，提升了理论水平,加强了分析问题和处理问题能力。在设计改善电途经程中碰到了很多困难和问题，老师们细心指导和同学耐心讲解，给了我很大激励和信心。所以此次能顺利完成这次课程设计，要感谢全部帮助过我同学和老师。首先要感谢是张秀奇老师，作为我们课程设计指导老师，她给了我足够设计空间，并为我提供了良好设计环境；当碰到问题时，她提供了很好处理意见，而不局限于方法，为我思索处理方案留下了很大空间，这使得我能够充足发挥出自己想象能力和试验驾驭能力；最关键是她不时激励和对我能力信任，充足调动了我主动性。还要感谢同学们在我困难时刻给我帮助，是你们让我坚持到了最终。
这次课程设计很好锻炼了我理论结合实际能力，对各个方面素质全部有所提升，对未来我走出学校，从事工作全部大有裨益。
