PLC带式运输机专业课程设计.doc

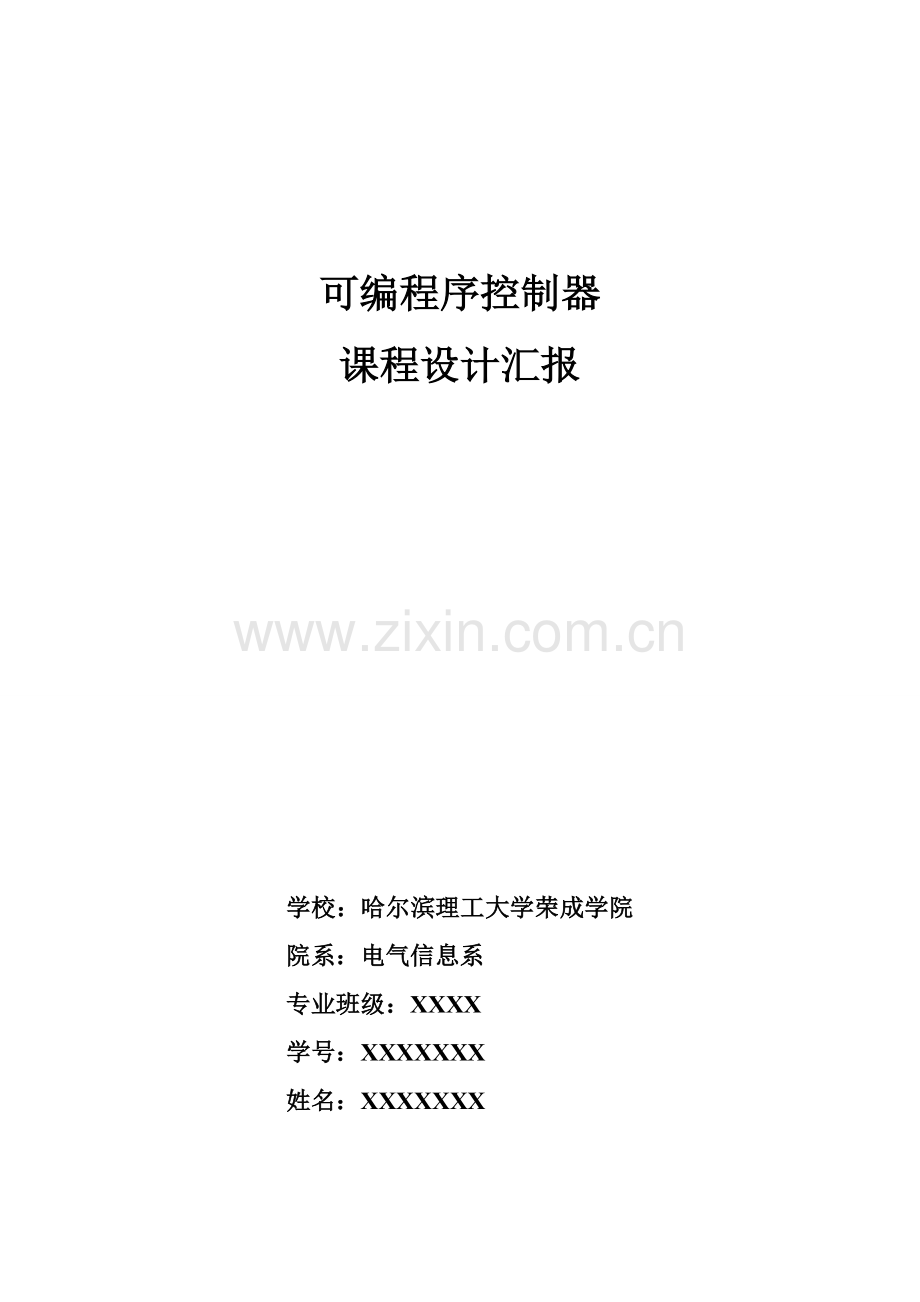

可编程序控制器
课程设计汇报

学校：哈尔滨理工大学荣成学院
院系：电气信息系
专业班级：XXXX
学号：XXXXXXX
姓名：XXXXXXX

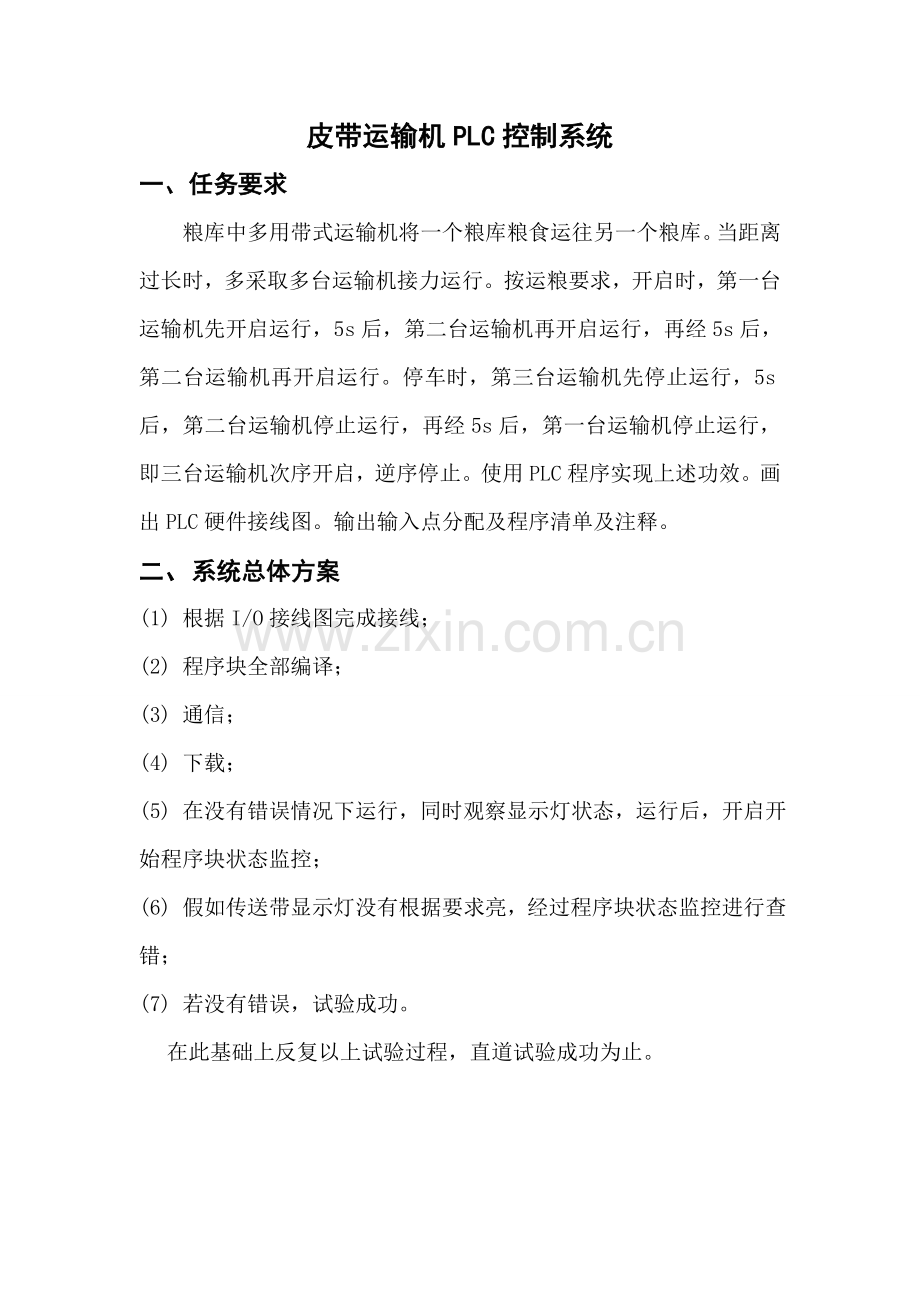

皮带运输机PLC控制系统
一、任务要求
粮库中多用带式运输机将一个粮库粮食运往另一个粮库。当距离过长时，多采取多台运输机接力运行。按运粮要求，开启时，第一台运输机先开启运行，5s后，第二台运输机再开启运行，再经5s后，第二台运输机再开启运行。停车时，第三台运输机先停止运行，5s后，第二台运输机停止运行，再经5s后，第一台运输机停止运行，即三台运输机次序开启，逆序停止。使用PLC程序实现上述功效。画出PLC硬件接线图。输出输入点分配及程序清单及注释。
二、系统总体方案
(1) 根据I/O接线图完成接线；
(2) 程序块全部编译；
(3) 通信；
(4) 下载；
(5) 在没有错误情况下运行，同时观察显示灯状态，运行后，开启开始程序块状态监控；
(6) 假如传送带显示灯没有根据要求亮，经过程序块状态监控进行查错；
(7) 若没有错误，试验成功。
在此基础上反复以上试验过程，直道试验成功为止。

三、 PLC型号选择及其它PLC元器件分配
1.PLC选择
PLC选择是S7-200西门子。CPU类型为CPU224。
2. I/O接口分配
输入信号
输出信号
名称
代号
输入点
名称
代号
输入点
起点按钮

SB1
I0.0
运输机1
M1

Q0.1
停止按钮
SB2
I0.1
运输机2
M2

Q0.2

运输机3
M3
Q0.3
四、PLC控制系统硬件接线图

五、程序框图和梯形图
1.程序框图

2.梯形图

六、试验心得
经过这次PLC课程设计，让我愈加深刻了解了书本知识，并使我熟悉和掌握了PLC基础指令使用，掌握了PLCI/O分配、程序调试等。
1、编写程序首先必需把I/O分配表写好。搞清楚哪些信号作为输入，哪些信号作为输出，该用什么继电器，还有什么情况下要用定时器/计数器。
2、经过调试找出问题所在，对应修改程序。在编程过程中难免会有不足之处，所以经过调试，再修改程序能够愈加好实现对应功效。
这次设计，提升了我动手和动脑能力，更让我们体会到了理论和实践相结合关键性，使我得到了一次用专业知识、专业技能分析和处理问题全方面系统锻炼。使我在PLC基础原理和编程设计思绪技巧掌握方面全部能向前迈了一大步.
七、参考文件
【1】田淑珍主编。S7-200PLC原理及应用。机械工业出版社，
【2】李全利。PLC用控制技术应用设计和实践（西门子）。机械工业出版社，
【3】吴丽主编。电气控制和PLC应用技术。机械工业出版社，
【4】吴丽主编。程序控制器基础和应用。机械工业出版社，
【5】颜全生。PLC编程设计和实例。机械工业出版社，
