机械设计(基础)课程设计指导(二级减速器2014年).ppt

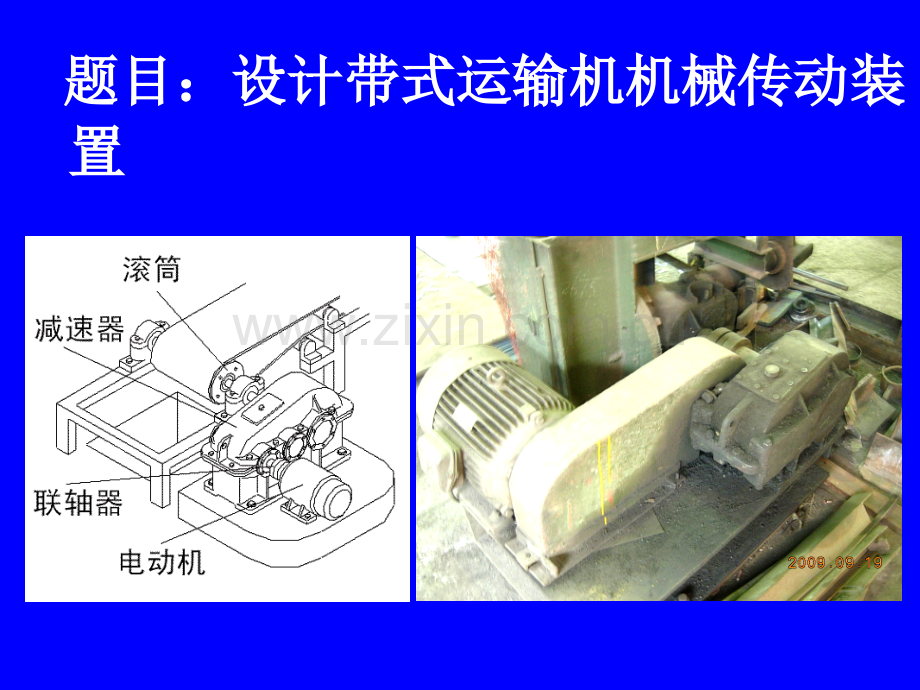

机械设计(基础)课程设计指导(二级减速器2014年)题目：题目：设计带式运输机机械设计带式运输机机械传动装传动装置置一、题目分析一、题目分析1.拟定传动方案 传动方案已指定，如下图。2.题目工作条件和已知数据 3.主要设计计算内容（1）电动机的选型；（2）计算传动装置总传动比及分配各级传动件的传动比；（3）计算传动装置的运动和动力参数；（4）V带传动设计；（5）齿轮传动设计及润滑设计（6）轴的结构设计及强度计算（7）滚动轴承的选型和寿命计算及润滑密封设计（8）联轴器的选型（9）普通平键连接设计及校核计算二、主要二、主要设计设计工作量工作量1.减速器装配工作图1张（A0或A1幅面打印）;2.零件工作图2张（A3或A4幅面打印）；3.写出设计计算过程说明书1份（A4纸打印、装订）。三、说明书要求1.封面、书写格式 用给定的封面，书写格式参见设计手册P239240。2.装订顺序 封面 指导教师评语表 任务书资料 目录 各章节内容。四、成绩评定四、成绩评定 以图纸质量、说明书及答辩成绩，按优、良、中、及格、不及格制评分。五、课程设计过程安排五、课程设计过程安排 时间3周，分三个阶段进行。第一阶段：第一阶段：设计准备 阅读任务书，明确分给你的题目及题号、要完成的设计工作量。工具书的准备：1.机械设计机械设计2.机械零件课程设计指导书机械零件课程设计指导书3.机械设计课程设计手册机械设计课程设计手册4.机械零件设计图册机械零件设计图册 第二阶段：第二阶段：动笔写设计计算过程底稿，即边做边写设计计算说明书底稿。设计计算说明书章节：设计计算说明书章节：第第1章章 传动方案传动方案的确定的确定 1.1 传动方案分析 如何写？要仔细阅读课程设计手册第十三章P190：四、传动四、传动方案设计方案设计。也可以提出自己的方案设计。1.2 运输机工作原理 第第2章章 电动机的选电动机的选型型2.1 电动机类型和结构形式选择 参见设计手册P167内容。按现有动力源和工作条件选用Y系列三相异步电动机。5 2.2 电动机容量的确定 电动机容量用额定功率 表示。2.3 电动机转速范围的确定2）选择电动机同步转速 手册P167表12-1。每个容量 数值的电动机，有四种同步转速 可供选用：3000r/min（2级）1500r/min（4级）1000r/min（6级）750r/min （8级）。对一般机械设备优先选择：1500r/min（4级）或1000r/min（6级）理由：1）用同步转速3000r/min的电机，计算出的 大；2）同步转速750r/min的电机结构复杂、重量大，价格最贵，考虑维护、修理、跟换，用它也不划算，只是用于特殊的计算数据及特殊要求。1500r/min、1000r/min又该如何选用？因这两种转速的电机，在重量和价格上相差较大，故要慎选。例如：方案1 电动机重量轻，价格便宜，但计算出的总传动比大，不可取。方案2与方案3比较：计算出的 相差不是很大，各优势不明显。如设计要求，要使传动尺寸紧凑，应选用方案3；没特殊说明可选方案2。又如：方案方案2的数据明显优势于方案的数据明显优势于方案1的，的，故故选方案选方案2。第第3章章 计算传动装置的总传动计算传动装置的总传动 比及分配各级传动比比及分配各级传动比 具体计算内容：见设计手册P196或 课程设计指导书。3.2 分配各级传动比3.3 计算滚筒轴实际转速及验算其相对误差 第第4章章 计算各轴的功率、转速计算各轴的功率、转速和转距和转距 计算内容：计算内容：见设计手册P197或课程设计指导书1。以上内容完成后，则进入各级传动件的设计计算。注意：注意：先设计普通V带传动，再完成减速器中的齿轮传动设计。这样，可根据V带传动设计最后确定的传动比，来修正减速器的传动比，以减小整个传动装置传动比的累积误差，提高设计质量。第第5章章 普通普通V带传动设计带传动设计选A型V带，依经验取选B型V带，依经验取 第第6章章 减速器减速器中中齿轮传动设计齿轮传动设计 设计要求：设计要求：二级齿轮传动，高 速级传动设计成斜齿轮，低速 级传动设计成直齿轮。为何要这样设计，要写出分析说明。设计时要解决好如下技术问题：设计时要解决好如下技术问题：大小齿轮的制造材料及牌号选择；提醒：提醒：要结合题目工作条件：如双班制、每年300个工作日，减速器寿命要保证10年。软齿面与硬齿面的应用；齿轮精度等级是按7级、8级或9级确定。？本课题是运输机设备，难免会有过载及轻度振动，啮合齿间会有附加动载荷产生，减速器寿命要求10年，故对软齿面传动要求：Z1与Z2应互质；硬齿面传动，Z1与Z2 可取成简单的整数比，以利于大小齿轮齿面的跑和。要求设计计算出的中心距 ，尾数应为0或5。知道为什么吗？知道为什么吗？注意：对标准直齿轮传动要验算各级齿轮传动比的相对误差：进行各级齿轮传动设计时，对齿宽系数 的选取是有考虑的。6.1 高速级齿轮传动设计6.2 低速级齿轮传动设计 第三阶段 减速器装配图设计 指导：指导：要仔细阅读设计手册第十六章内容，归纳出所要完成的设计内容与步骤。方法：方法：从画三根轴的结构入手。第第7章章 减速器装配草图设计减速器装配草图设计 7.1 齿轮在箱体中的工作位置设计 方法：方法：画出两对齿轮啮合的主视图和俯视投影框图及相关线条。注意，注意，要以任务书传动方案图为依据。提示：提示：要仔细阅读设计手册P204208及图16-2、16-4、16-12。选择比例尺，画出两对齿轮啮合主视图和俯视投影框图及相关线条。7.2 输入轴结构设计 7.3 中间轴结构设计7.4 输出轴结构设计 注意：轴的结构设计过程，内容要具体，方法与步骤见课堂笔记及轴的结构设计作业。7.5 轴的强度校核计算包括：7.5.1 按弯扭合成强度进行计算7.5.2 安全系数校核计算 说明：输出轴的强度计算，要考虑联轴器对轴产生的作用力，其大小按计算步骤及画轴的受力分析图、弯矩图、扭矩图，要严格参照教材例题进行。7.6 轴承寿命计算7.7 普通平键联接设计及校核计算；第四阶段第四阶段 减速器箱体及附件结减速器箱体及附件结构设设计构设设计 第第8章章 减速器箱体及附件结构减速器箱体及附件结构设计设计 说明：先完成手册P158表11-1的计算内容。仔细阅读手册P159图11-1内容，P161162，P220228的内容。8.1 减速器中心高度尺寸H设计 参照手册P159图11-1，P224图16-54及课堂笔记。8.2 轴承座旁凸台尺寸h和箱盖大端圆弧半径及小端圆弧半径设计 说明：参照手册P159图11-1中的主视图、P209图16-16、P254图19-8、P222图16-48、P221图16-44（a），画出箱盖大端圆弧和小端圆弧及相关部分结构。8.3 减速器附件结构设计 指导：仔细阅读设计手册P226228、P89表7-10，7-11；P161162表11-3、11-4、11-5内容及指导书P7174内容，P254255两幅图。具体设计内容包括：窥视孔 通气器 油面指示器 放油孔和螺塞 8.4 绘制俯视图和左视图 画法：参照手册P159图11-1、P209图16-16、P228图16-68、P254255图19-8、19-9等。l设计小结l参考资料1 傅严明主编.机械设计.出版社.20132 .第五阶段：1.用CAD绘制正式减速器装配图。装配图内容要求：1）标注尺寸、配合公差代号及零件序号；2）编写明细表、标题栏、减速器技术特性及技术要求。以上内容需阅读设计手册P230232，P235238内容。标注尺寸说明：特性尺寸 传动零件的中心距及其极限偏差。外形尺寸 减速器的长、宽、高尺寸。2.绘制轴和大齿轮的零件工作图各1张（用A3或A4纸打印）。3.整理正式设计计算说明书，并用 A4纸打印一份。最后：在指定的时间将课程设计材料用资料袋装好，交于指导老师，参加答辩。预祝同学们预祝同学们按时、高质量的按时、高质量的完成课程设计任务！完成课程设计任务！
