基础工程—课程设计计算书.doc

基础工程课程设计
——桩基础设计

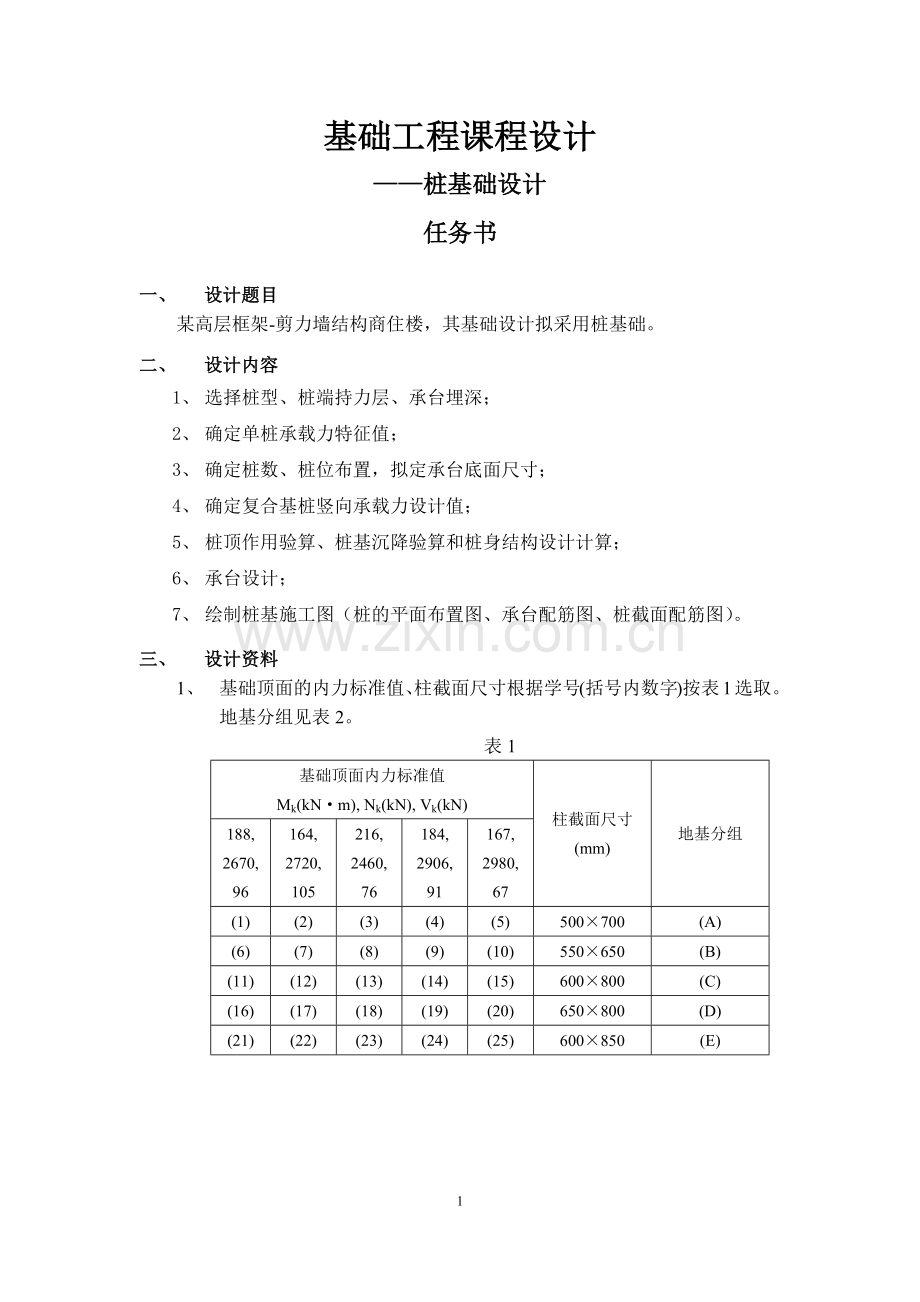

任务书
一、 设计题目
某高层框架-剪力墙结构商住楼，其基础设计拟采用桩基础。
二、 设计内容
1、 选择桩型、桩端持力层、承台埋深；
2、 确定单桩承载力特征值；
3、 确定桩数、桩位布置，拟定承台底面尺寸；
4、 确定复合基桩竖向承载力设计值；
5、 桩顶作用验算、桩基沉降验算和桩身结构设计计算；
6、 承台设计；
7、 绘制桩基施工图（桩的平面布置图、承台配筋图、桩截面配筋图）。
三、 设计资料
1、 基础顶面的内力标准值、柱截面尺寸根据学号(括号内数字)按表1选取。地基分组见表2。
表1
基础顶面内力标准值
Mk(kN·m), Nk(kN), Vk(kN)
柱截面尺寸
(mm)
地基分组
188,
2670,
96
164,
2720,
105
216,
2460,
76
184,
2906,
91
167,
2980,
67
(1)
(2)
(3)
(4)
(5)
500×700
(A)
(6)
(7)
(8)
(9)
(10)
550×650
(B)
(11)
(12)
(13)
(14)
(15)
600×800
(C)
(16)
(17)
(18)
(19)
(20)
650×800
(D)
(21)
(22)
(23)
(24)
(25)
600×850
(E)

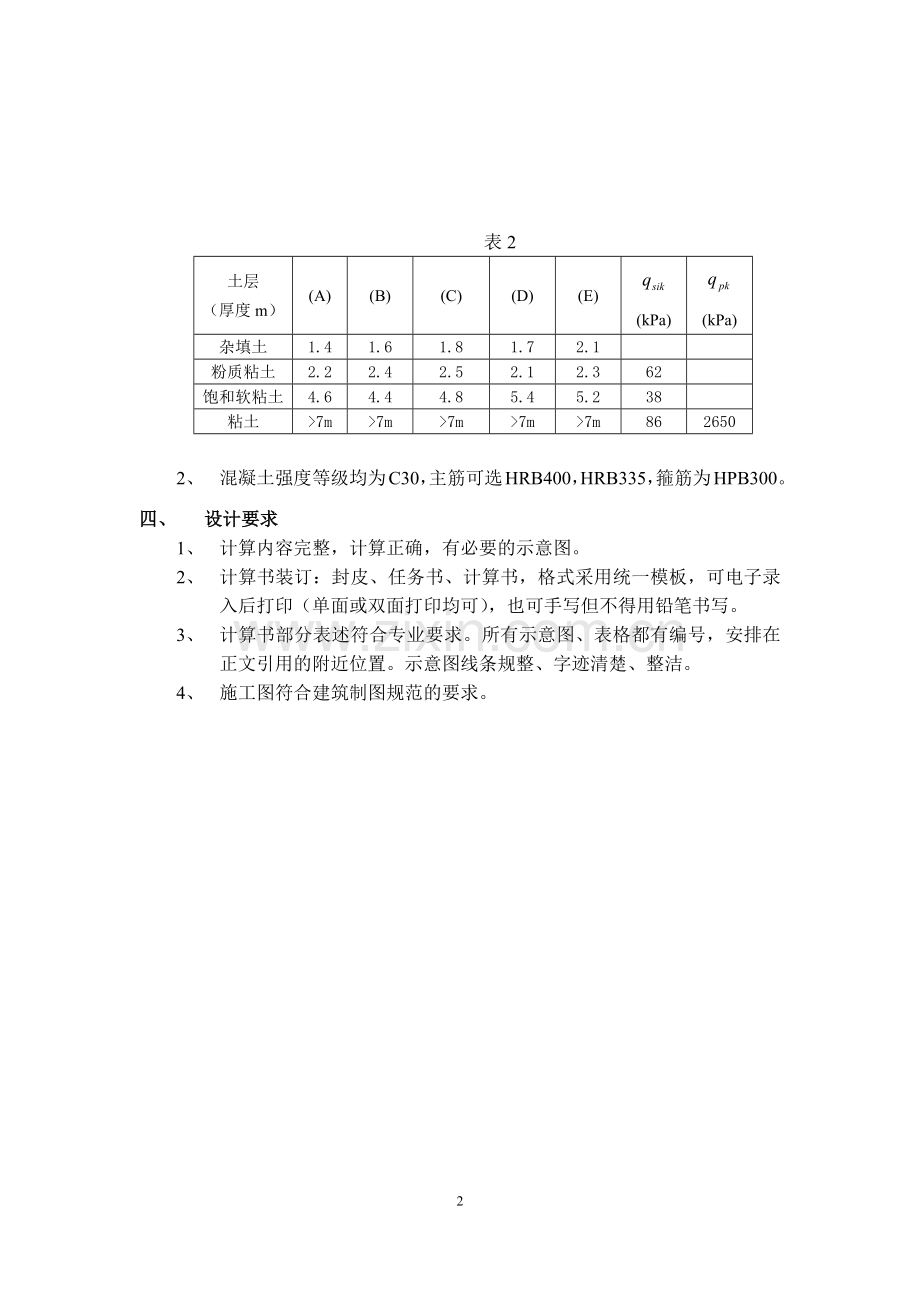

表2
土层
（厚度m）
(A)
(B)
(C)
(D)
(E)

(kPa)

(kPa)
杂填土
1.4
1.6
1.8
1.7
2.1

粉质粘土
2.2
2.4
2.5
2.1
2.3
62

饱和软粘土
4.6
4.4
4.8
5.4
5.2
38

粘土
>7m
>7m
>7m
>7m
>7m
86
2650

2、 混凝土强度等级均为C30，主筋可选HRB400，HRB335，箍筋为HPB300。
四、 设计要求
1、 计算内容完整，计算正确，有必要的示意图。
2、 计算书装订：封皮、任务书、计算书，格式采用统一模板，可电子录入后打印（单面或双面打印均可），也可手写但不得用铅笔书写。
3、 计算书部分表述符合专业要求。所有示意图、表格都有编号，安排在正文引用的附近位置。示意图线条规整、字迹清楚、整洁。
4、 施工图符合建筑制图规范的要求。

计算书
一、设计资料
学号：19
基础顶面内力标准值：
Mk=184kN·m,Nk=2906kN,Vk=91kN
柱截面尺寸：650×800 地基分组：（D）
土层（厚度m）：杂填土：1.7m，粉质粘土：2.1m
饱和软粘土：5.4m，粘土：>7m
混凝土采用C30，主筋选用HRB400级，箍筋为
HPB300级
二、选择桩型、桩端持力层、承台埋深
采用第四层粘土为桩端持力层，持力层的单桩极限端阻力标准值为qpk=2650kPa。采用端承摩擦型方桩，几何尺寸为400mm×400mm，桩长为8.5m，桩端嵌入持力层1m，桩顶嵌入承台0.1m，承台埋深1.8m。
三、确定单桩承载力特征值
Quk=Qsk+Qpk=uqsikli+qpkAp
u=1.6m,qs1k=62kPa,qs2k=38kPa,qs3k=86kPa
l1=2m,l2=5.4m,l3=1m,qpk=2650kPa,Ap=0.16m2
Quk=1.6×62×2+38×5.4+86×1+2650×0.16=1088.32kN
Ra=1KQuk=12×1088.32=544.16kN
四、确定桩数、桩位布置，拟定承台底面尺寸
n≥μNkRa=1.1×2906544.16=5.87,取桩数n=6
桩的最小中心距取为s=4.0d=4.0×0.4=1.6m,装的布置按矩阵形式排列
承台底面尺寸：承台长边：a=2×0.4+1.6=4m
承台短边：b=2×0.4+1.6=2.4m
承台厚度：h=1m

五、确定复合基桩竖向承载力设计值
考虑地震作用，西安地区为8度设防区
R=Ra+ζa1.25ηcfakAc
fak=220kPa
ζa按《建筑抗震设计规范》表4.2.3取为1.3
sd=1.60.4=4 lb=2.48.5=0.28
ηc=0.14+0.280.4×0.03=0.16
Ac=A-nApsn=2.4×4-6×0.4×0.46=1.44m2
R=544.16+1.31.25×0.16×220×1.44=596.88kN
六、桩顶作用验算、桩基沉降验算和桩身结构设计计算
①桩顶作用验算
取承台及其上土γG=20kN/m3
承台及覆土重：Gk=20×2.4×4×1.8=345.6kN
Qk=Nk+Gkn=2906+345.66=541.93kN<R=596.88kN
Qk,max=Ok+Mk+Vkhxmaxxi2
=541.93+184+91×1×1.64×1.62
=584.90kN<1.2R=1.2×596.88=716.26kN
②桩基沉降验算
桩基础的桩中心距小于6d，可采用等效作用分层总和法计算沉降，桩基沉降量为
s=4ΨΨeP0i=1nziαi-zi-1αi-1Esi
z的取值从承台底面算起
z/m
2z/b
a/b
α
Es
ziαi-zi-1αi-1Esi
0
0
1.67
1
15
0.055
1
0.83
1.67
0.824
15
0.024
2
1.67
1.67
0.589
7
0.036
3.8
3.17
1.67
0.377
7
0.011
5.6
4.67
1.67
0.269
7
0.052
7.4
6.17
1.67
0.253
20
0.013
8.4
7
1.67
0.253
承台底压力P=Nk+GkA=2906+345.64×2.4=338.71kPa
承台底附加压力P0=P-γGd=302.71kPa
Es=AiAiEsi
=1×0.5+0.824×1+0.589×1.4+0.377+0.269×1.8+0.253×1.91×0.5+0.824×1+0.589×0.515+0.589×0.9+0.377+0.269×1.8+0.253×0.97+0.253×120
=8.84kPa
Ψ取为1.2
Ψe=C0+nb-1C1nb-1+C2
nb=2,sd=4,ab=1.67,ld=21.25
C0=0.1225,C1=1.488,C2=5.291
Ψe=0.1225+2-11.488×2-1+5.291=0.27
s=4×1.2×0.27×302.71×(0.055+0.024+0.036
+0.011+0.052+0.013)
=74.93mm<s=200mm
③桩身结构设计计算
根据构造要求，主筋采用10Φ14HRB400级钢筋，箍筋采用φ6@200，桩顶以下2m范围内箍筋间距加密为100mm，保护层厚度取为30mm
N≤ΨcfcAps+0.9fy'As'
Ψc=0.85,fc=14.3N/mm2,Aps=4002=160000mm2
fy'=360 N/mm2, As'=1539.38mm2

N=1.35Qk,max=1.35×584.90=789.62kN<
0.85×14.3×160000+0.9×360×1539.38=2443.56kN
满足
七、承台设计

①受弯计算
取x轴平行于承台长边方向，y轴平行于承台短边方向，柱边处弯矩最大
Mx=Niyi=3×1.35×541.93×475=1042.54kN·m
取h0=880mm
As=Mx0.9fyh0=1042.54×1060.9×360×880=3656.50mm2
选用24Φ18HRB400级钢筋，As=6107.26mm2，满足最小配筋率要求
My=Nixi=2×1.35×584.9×1.2=1895.08kN·m
取h0=900mm
As=My0.9fyh0=1895.08×1060.9×360×900=6498.89mm2
选用18Φ22HRB400级钢筋，As=6842.39mm2，满足最小配筋率要求
②受冲切计算
Fl=F-Qi=1.35×2906-0=3923.10kN
βhp=1-1000-8002000-800×0.1=0.983
λ0x=a0xh0=1000900=1.11>1,取λ0x=1
β0x=0.841+0.2=0.7
λ0y=a0yh0=275900=0.306
β0y=0.840.306+0.2=1.66
2[β0xbc+a0y+β0y(hc+a0x)]βhpfth0
=2×[0.7×650+275+1.66(800+1000)]×0.983×1.43×900
=9198.69kN>Fl，冲切承载力满足
③受剪计算
βhs=（800h0）14=（800900）14=0.97
λx=λ0x=1.11,λy=λ0y=0.306
αx=1.75λx+1=1.751.11+1=0.83
αy=1.75λy+1=1.750.306+1=1.34
βhsαxftb0h0=0.97×0.83×1.43×2400×900=2486.79kN>2Qk,max=1169.80kN
βhsαyftb0h0=0.97×1.34×1.43×4000×900=6691.37kN>3Qk=1625.79kN
抗剪承载力满足
