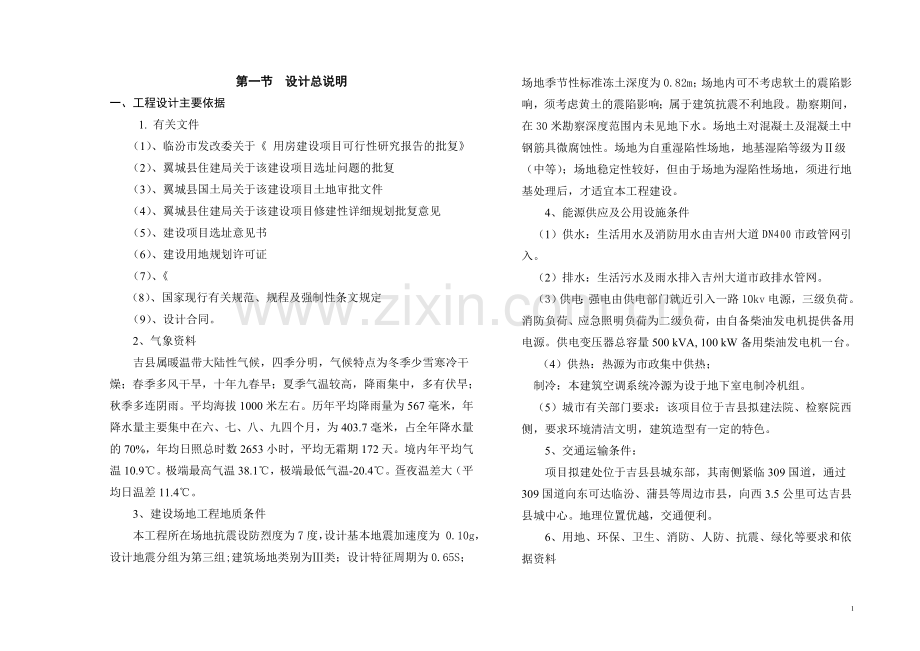

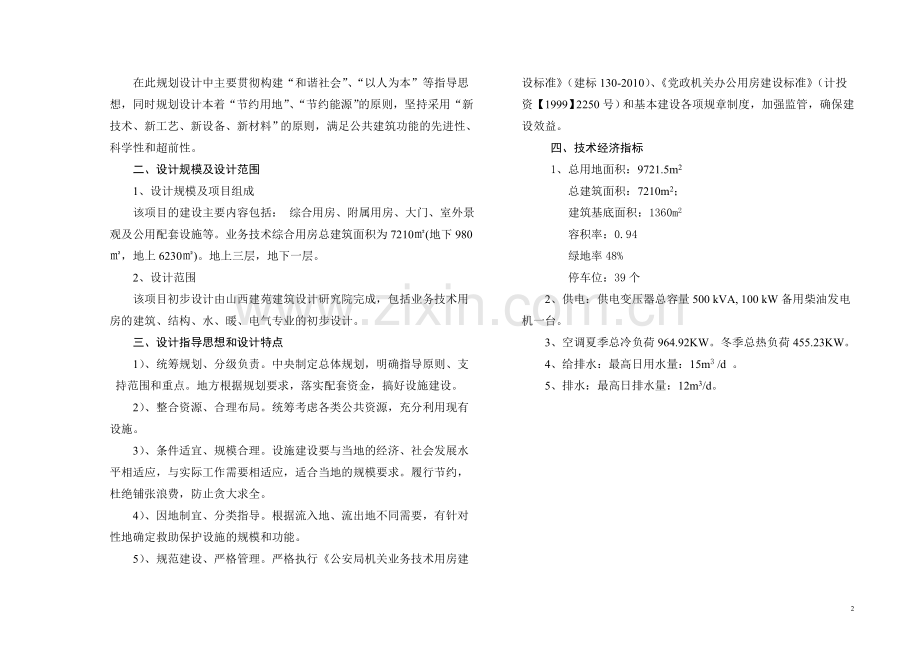

第一节 设计总说明 一、工程设计主要依据1. 有关文件（1）、临汾市发改委关于 用房建设项目可行性研究报告的批复（2）、翼城县住建局关于该建设项目选址问题的批复（3）、翼城县国土局关于该建设项目土地审批文件（4）、翼城县住建局关于该建设项目修建性详细规划批复意见（5）、建设项目选址意见书（6）、建设用地规划许可证（7）、 （8）、国家现行有关规范、规程及强制性条文规定（9）、设计合同。2、气象资料吉县属暖温带大陆性气候，四季分明，气候特点为冬季少雪寒冷干燥；春季多风干旱，十年九春旱；夏季气温较高，降雨集中，多有伏旱；秋季多连阴雨。平均海拔1000米左右。历年平均降雨量为567毫米，年降水量主要集中在六、七、八、九四个月，为403.7毫米，占全年降水量的70%，年均日照总时数2653小时，平均无霜期172天。境内年平均气温10.9。极端最高气温38.1，极端最低气温-20.4。疍夜温差大（平均日温差11.4。3、建设场地工程地质条件本工程所在场地抗震设防烈度为7度，设计基本地震加速度为 0.10g，设计地震分组为第三组;建筑场地类别为类；设计特征周期为0.65S；场地季节性标准冻土深度为0.82m；场地内可不考虑软土的震陷影响，须考虑黄土的震陷影响；属于建筑抗震不利地段。勘察期间，在30米勘察深度范围内未见地下水。场地土对混凝土及混凝土中钢筋具微腐蚀性。场地为自重湿陷性场地，地基湿陷等级为级（中等）；场地稳定性较好，但由于场地为湿陷性场地，须进行地基处理后，才适宜本工程建设。4、能源供应及公用设施条件（1）供水：生活用水及消防用水由吉州大道DN400市政管网引入。（2）排水：生活污水及雨水排入吉州大道市政排水管网。（3）供电：强电由供电部门就近引入一路10kv电源，三级负荷。消防负荷、应急照明负荷为二级负荷，由自备柴油发电机提供备用电源。供电变压器总容量500 kVA, 100 kW备用柴油发电机一台。（4）供热：热源为市政集中供热；制冷：本建筑空调系统冷源为设于地下室电制冷机组。（5）城市有关部门要求：该项目位于吉县拟建法院、检察院西侧，要求环境清洁文明，建筑造型有一定的特色。5、交通运输条件：项目拟建处位于吉县县城东部，其南侧紧临309国道，通过309国道向东可达临汾、蒲县等周边市县，向西3.5公里可达吉县县城中心。地理位置优越，交通便利。6、用地、环保、卫生、消防、人防、抗震、绿化等要求和依据资料 在此规划设计中主要贯彻构建“和谐社会”、“以人为本”等指导思想，同时规划设计本着“节约用地”、“节约能源”的原则，坚持采用“新技术、新工艺、新设备、新材料”的原则，满足公共建筑功能的先进性、科学性和超前性。二、设计规模及设计范围1、设计规模及项目组成该项目的建设主要内容包括： 综合用房、附属用房、大门、室外景观及公用配套设施等。业务技术综合用房总建筑面积为7210(地下980，地上6230)。地上三层，地下一层。2、设计范围该项目初步设计由山西建苑建筑设计研究院完成，包括业务技术用房的建筑、结构、水、暖、电气专业的初步设计。 三、设计指导思想和设计特点 1）、统筹规划、分级负责。中央制定总体规划，明确指导原则、支持范围和重点。地方根据规划要求，落实配套资金，搞好设施建设。2）、整合资源、合理布局。统筹考虑各类公共资源，充分利用现有设施。3）、条件适宜、规模合理。设施建设要与当地的经济、社会发展水平相适应，与实际工作需要相适应，适合当地的规模要求。履行节约，杜绝铺张浪费，防止贪大求全。4）、因地制宜、分类指导。根据流入地、流出地不同需要，有针对性地确定救助保护设施的规模和功能。5）、规范建设、严格管理。严格执行公安局机关业务技术用房建设标准（建标130-2010）、党政机关办公用房建设标准（计投资【1999】2250号）和基本建设各项规章制度，加强监管，确保建设效益。四、技术经济指标1、总用地面积：9721.5m2总建筑面积：7210m2；建筑基底面积：1360m2容积率：0.94绿地率48%停车位：39个2、供电：供电变压器总容量500 kVA, 100 kW备用柴油发电机一台。3、空调夏季总冷负荷964.92KW。冬季总热负荷455.23KW。 4、给排水：最高日用水量：15m3 /d 。 5、排水：最高日排水量：12m3/d。 第二节 总 平 面一、设计依据及基础资料1、吉县县城总体规划2、吉县县城控制性详细规划3、1980年国家坐标系，1996年版图式4、公安机关业务技术用房建设标准（建标130-2010）5、甲方提供的地形图和总面规划图；6、当地有关气象资料和建设场地地质条件。二、场地概述 1、场地位于吉县城区拟建法院、检察院办公楼西侧，东、南边为通向其它小区的道路。地理位置优越，交通便利。 2、场地地势较为平坦，但场地现状标高与规划道路的规划标高相差较小，不需要进行大量填挖方处理。三、总平面布置1、本项目临街布置，与南侧拟建建筑物（法院、检察院办公楼）对齐，单体设计与县城整体设计相协调，院内布置了停车位和绿化带。功能设计既方便了服务人民，也为办公人员创造良好的办公环境。四、竖向设计拟建场地平整后地势平坦，设计坡度按0.3%考虑，原则上顺应地形自然坡度，场地平整土方工程量不大。五、交通组织1)、出入口共设有一个出入口，位于地块南侧的道路上，道路宽7.50m，满足人行和车行的要求。2)、车行系统设有4m宽的主道路，在地块的东侧设有硬化，满足使用和消防要求。3)、静态交通机动汽车停车位规划主要为地上停车，设计总停车位39个。六、绿地景观系统规划 绿地景观适当采用步道、树阵等手法，营造既有人文底蕴又适合现代功能的景观。具体设计原则是：结合整体规划布局结构，确定景观节点、景观带、景观区域、景观廊道，点、线、面相结合，形成体系。七、人防设施规划人防设施考虑易地建设。八、主要技术经济指标1、总用地面积：9721.5m22、总建筑面积：7210m2；3、建筑基底面积：1360m24、容积率：0.945、绿地率48%6、停车位：39个第三节 建筑专业一、 设计依据1、 建筑设计依据的文件：（1）、临汾市发改委关于 综合用房建设项目可行性研究报告的批复（2）、吉县住建局关于该建设项目选址问题的批复（3）、吉县国土局关于该建设项目土地审批文件（4）、吉县住建局关于该建设项目修建性详细规划批复意见（5）、建设项目选址意见书（6）、建设用地规划许可证（7）、公安机关业务技术用房建设标准（建标130-2010）（8）、设计合同。2、 依据的主要设计规范与标准：（1）民用建筑设计通则（GB50352-2005）;（2）高层民用建筑设计防火规范（GB50049-95）2005年版；（3）办公建筑设计规范（JGJ67-2006）；（4）城市道路和建筑物无障碍设计规范（JGJ50-2001）；（5）建筑内部装修防火规范（GB50222-95）；（6）建筑抗震设计规范（GB50011-2010）（7）建筑工程抗震设防分类标准（GB50223-2008）（8）建筑地面设计规范（GB50037-1996）（9）民用建筑热工设计规范（GB50176-93）（10）公共建筑节能设计标准（GB50189-2005）（11）民用建筑工程室内环境污染控制规范（GB50325-2010）（12）山西省工程建设地方标准公共建筑节能设计标准（DBJ04-241-2006）（13） 公安机关业务技术用房建设标准（标准130-2010）;二、 设计概述本工程为 综合用房建设项目，层数为地上八层，地下一层，总建筑面积7210 m2，其中地下建筑面积为980 m2，地上建筑面积为6230m2。建筑层高：地下室为3.9m,一层为4.2m,二至七层均为3.9m,八层为6.0m,顶层水箱房及电梯机房层为4.5米， 室内外高差为1.35m，,建筑高度为34.95m。属二类高层公共建筑。本工程项目设计使用年限为50年，建筑分类为二类，耐火等级：地上为二级，地下为一级；屋面防水等级为级；地下工程防水等级为一级防水。结构型式：设置少量抗震墙的框架结构；抗震设防烈度：7度（0.1g），设计分组为第三组；三、 设计特点1、平面设计： 该项目一层设置了门厅、值班室、消防控制室、多功能会议室、餐厅、警用装备及服装保管室；二层设置了信息大厅、办公用房、库房；三层设置了档案室、指挥室、网侦机房、通讯机房、信息机房、设备用房;四层设置了视频会议室、会商室、应急指挥中心；五、六层设置了副局长办公室；七层设置了局长办公室、政委办公室、贵宾接待室、党委会议室；八层设置了情报研制室、指挥室、三合一指挥中心；顶层设置了水箱房、电梯机房。 2、立面造型设计：吉县公安局业务技术综合用房的设计构思在立面造型中结合使用功能，采用三段式构图，即中间高，两边底，以突出入口，并取得构图上的均衡和变化，在立面采用的浅蓝色玻璃幕墙搭配下，具有强烈的视觉冲击力，展现了现代办公建筑的风姿和体现“建筑因环境而美，环境因建筑而美”的精神，丰富了城市形象。整个建筑通过现代的设计手法，在立面造型上力求建筑造型美观大方、赋予建筑造型的个性，体现新时代办公建筑风格。3、剖面设计：地下室层高为3.9m,一层层高为4.2米，二至七层层高均为3.9m,八层层高为6.0m,顶层水箱房、电梯机房层高为4.5米，室内外高差为1.35m。4、电梯设计：本工程设计两部电梯，电梯设计载重量按每台1000kg设计，满足无障碍设置要求，符合消防电梯的设计要求，电梯速度为1.0m/s,开门方式为中分式。5、无障碍设计 1）、在建筑主入口处设残疾人坡道，坡度为1：12，平台宽2.0m，栏杆高0.85m。2）、坡道两侧应设扶手，坡道与休息平台的扶手应保持连贯。3）、坡道侧面凌空时，在扶手栏杆下端设高不小于50m的坡道安全挡台。4）、坡道的平面应平整不应光滑。5）、每段坡长不大于9米，每段坡升起的最大高度不大于0.75米。6）、人行通道和室内地面应平整、不光滑、不松动和不积水。7）、使用不同材料的地面应相互取平，如有高差不得大于15mm，并以斜面过渡。8）、人行通道和建筑入口的雨水篦子不得高出地面，其孔洞不得大于15mm*15mm。9）、从墙面伸出走道的突出物不应大于0.1m，距地面高度应小于0.6m。10）、主要供残疾人使用的走道和地面应符合下列规定：走道宽度不应小于1.8m走道两侧应设扶手走道两侧应设高0.35m护墙板走道及室内地面应平整，并应选用遇水不滑的地面材料走道转弯处的阳角应为弧墙面或切角墙面走道内不得设置障碍物，光照度不得小于120lx11）、门应采用自动门、推拉门、折叠门、平开门。12）、乘轮椅者开启的门扇，应安装视线观察窗，应安装视线观察玻璃、横执把手和关门拉手，在门扇的下方安装高0.35m的护门板。13）、楼梯和台阶不应采用无踢面和突缘为直角形踏步。14）、明步踏面应设高不小于50mm的安全挡台。15）、距踏步起点与终点2530cm应设提示盲道，踏面与踢面的颜色应有区分和对比。16）、坡道、台阶和楼梯两侧应设高0.85m的扶手，设两侧扶手时，下侧扶手高为0.65m，扶手起点与终点处延伸应大于或等于0.3m。17）、公共厕所设有无障碍专用厕所。门应采用自动门、推拉门、折叠门、平开门。18）、候梯厅深度应大于或等于1.8m；按钮高度为0.9m1.1m；电梯门洞净宽大于或等于0.9m；清晰显示轿厢上下运行方向和层数位置及电梯抵达音响；每层电梯口安装楼层标志，电梯口应设提示盲道。19）、电梯门开启净宽大于或等于0.8m;轿厢深度大于或等于1.4m，轿厢宽度大于或等于1.1m；轿厢正面和侧面高0.8m0.85m的扶手；轿厢侧面应设高0.9m1.1m带盲文的选层按钮；轿厢正面高0.9m处至顶部应按照镜子。6、主要工程做法：(1)墙 体：0.00以上采用加气混凝土砌块填充墙，0.00以下墙体均采用MU10机制非粘土实心砖。 (2)楼地面：采用花岗岩、地砖、水泥砂浆楼地面相结合。(3)墙 面：外墙采用黄色石材墙面、涂料墙面相结合，保温材料选用25厚QQB铝（硅）镁。内墙面：以乳胶漆涂料墙面为主,卫生间采用瓷砖墙面。 (4)屋 面：采用高聚物改型沥青防水卷材，保温材料选用55厚QQB铝（硅）镁。(5)顶 棚：以混合砂浆为主，卫生间采用水泥砂浆。(6)门 窗：窗户均采用塑钢平开窗，中空玻璃；外门为全玻门，钢化玻璃，内门采用木门。(7)台 阶：主入口处采用花岗岩石材板，其它部分采用水泥砂浆面台阶面。(8)坡 道：坡道为火烧面防滑花岗岩坡道面。(9)楼 梯：楼梯为花岗岩踏步面，不锈钢栏杆、扶手。 第四节 结构专业一、依据及设计要求（一）工程概况：本工程为 技术综合用房，项目用地位于吉县新城区规划路以北。总建筑面积为7210(地下980，地上6230)。地上八层，地下一层；地下一层层高为3.9米，地上1层层高4.2米，2-7层层高为3.9米，8层层高为6米，室内外高差为1.35米，建筑总高度为34.95米。结构形式为设置少量抗震墙的框架结构。（二）设计依据：1. 设计使用年限：50年2. 自然条件：1) 基本风压：0.40kN/m2 地面粗糙度：B类2) 基本雪压：0.25kN/m2，雪荷载准永久值系数分区为；3) 抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第三组;3. 采用规范、规程：1）建筑工程抗震设防分类标准（GB50223-2008）2）建筑结构可靠度设计统一标准 (GB50068-2001)3）混凝土结构设计规范 （GB50010-2010）4）建筑抗震设计规范 （GB50011-2010）5）建筑结构荷载规范 （GB50009-2001）（2006年版）6）建筑地基处理技术规范 （JCJ79-2002 、J220-2002）7）建筑地基基础设计规范 （GB50007-2011）8）湿陷性黄土地区建筑规范 （GB50025-2004）9）地下工程防水技术规范 （GB50108-2008）10）高层建筑混凝土结构技术规范（JCJ3-2010）11）砌体结构设计规范 （GB50003-2011）12）建筑工程设计文件编制深度规定（2008年版）4. 采用的标准图集：建筑物抗震构造详图11G329砼结构施工图平面表示方法制图规则和构造详图11G101系列图集。民用建筑工程结构初步设计深度图样05G1045. 建筑场地土类别：类 ；场地最大冻深：0.82m；（三）建筑分类等级：1.建筑结构安全等级: 二级；2.建筑抗震设防类别：丙类；3.地基基础设计等级：乙级；4.地基基础安全等级：二级； 5.框架抗震等级：二级；抗震墙的抗震等级：二级；6.建筑物湿陷性场地上重要性分类：乙类7.填充墙砌体砌筑等级：B级；8.建筑物地上耐火等级：二级。（四） 设计楼面均布活荷载标准值:Q1=2.0KN/ m2 (用于办公室、值班室、卫生间、盥洗室、上人屋面)；Q2=2.5KN/ m2 (用于一般资料的档案室，应急指挥中心)；Q3=3.5KN/ m2 (用于走道、门厅、楼梯间、候梯厅)；Q4=0.5KN/ m2 (用于不上人屋面)；Q5=0.5KN/m(用于楼梯栏杆顶部水平荷载)；Q6=5.0KN/ m2 (用于库房)；Q7=7.0KN/ m2 (用于通风机房、电梯机房、配电室)；Q8=1.0KN(用于屋面板、钢筋混凝土挑檐、雨蓬施工或检修集中荷载)。（五）地质描述及地基处理：1.地质情况根据甲方提供的吉县公安局业务技术综合用房岩土工程勘察报告（山西冶金岩土工程勘察总公司，2012.06）进行地基基础设计。本场地土构成及岩性分布特征描述如下：第一层 湿陷性粉土：黄褐色，稍湿、稍密，土质均匀，粉质明显，孔隙发育，可见虫孔和植物根孔，振摇中等，切面无光泽，干强度低，韧性低。层厚约10.313.3m。第二层 卵石：杂色，中密密实，稍湿，成份以砂石、灰岩为主，中等-弱风化，磨圆度较好，颗粒呈亚圆形，一般粒径3070 mm，最大粒径150 mm，,含量75%左右，分选性差，有砂、砾石充填。该层分布于整个场地，层厚约1.75.10m。第三层 粉土：浅黄色，稍湿，密实。土质均匀，粉粒明显，孔隙一般发育，振摇反应迅速，切面粗糙，干强度及韧性低。厚约8.213.7m。第四层 卵石：杂色，中密，稍湿，成份以砂岩、灰岩为主，中等-弱风化，磨圆度较好，颗粒呈亚圆形，一般粒径3050 mm，最大粒径150 mm，,含量60%左右，分选性差，有砂土充填。该层分布于整个场地，层厚约1.04.10m。第五层 粉土：褐黄色，稍湿，密实，土质均匀，粉粒明显，孔隙一般发育，振摇反应中等，切面粗糙，干强度低，韧性低，土质较均匀。该层为此次勘察终止地层，最大揭露厚约8.0m。该场地各土层承载力特征值采用： 第一层 湿陷性粉土： fak =100kpa 第二层 卵石： fak =350kpa 第三层 粉土： fak =180kpa 第二层 卵石： fak =300kpa 第四层 粉土： fak =190kpa 本工程所在场地抗震设防烈度为7度，设计基本地震加速度为 0.10g，设计地震分组为第三组;建筑场地类别为类；设计特征周期为0.65S；场地季节性标准冻土深度为0.82m；场地内可不考虑软土的震陷影响，须考虑黄土的震陷影响；属于建筑抗震不利地段。勘察期间，在30米勘察深度范围内未见地下水。场地土对混凝土及混凝土中钢筋具微腐蚀性。场地为自重湿陷性场地，地基湿陷等级为级（中等）；场地稳定性较好，但由于场地为湿陷性场地，须进行地基处理后，才适宜本工程建设。2.地基处理方法及承载力要求 1）地基处理：建议采用灰土挤密桩+CFG桩进行地基处理。平面处理范围：超出建筑物外墙基础底面外缘的宽度，每边不宜小于处理土层厚度的1/2，并不应小于2.0m，按2.0m考虑；先施工灰土桩，后施工CFG桩。灰土桩的桩径400mm，桩长7.0米，桩距1.2米，要求下部未处理湿陷性黄土层的剩余湿陷量不应大于150mm，桩间土平均挤密系数不小于0.93，桩体内灰土压实系数不小于0.97。CFG桩的桩径400mm，桩长8.0米，桩距1.2米，要求fcu15kpa。不论采用何种地基处理方案都应在地基处理施工结束后对其复合地基承载力进行检测，满足设计要求后方可进行下一步施工。2）承载力要求：地基承载力特征值不小于200Kpa。（六）结构分析：1. 计算软件：1）结构整体分析：中国建筑科学研究院编制的建筑结构空间有限元分析与计算软件（SATWE）（2010版）2）基础计算：中国建筑科学研究院编制的独基、条基、钢筋混凝土地基梁、基础和筏板基础设计软件（JCCAD）（2010版）2. 主要控制性计算结果如下：（一）周期输出文件：振型号 周 期 转 角 平动系数 (X+Y) 扭转系数 1 1.1087 167.98 0.98 ( 0.94+0.05 ) 0.02 2 1.0880 77.72 1.00 ( 0.04+0.95 ) 0.00 3 0.9032 175.36 0.06 ( 0.04+0.02 ) 0.94 4 0.3669 138.85 0.97 ( 0.54+0.44 ) 0.03 5 0.3614 48.37 0.98 ( 0.43+0.55 ) 0.02 6 0.3026 35.34 0.08 ( 0.04+0.04 ) 0.92 7 0.2088 160.04 0.96 ( 0.84+0.12 ) 0.04 8 0.2037 69.03 0.97 ( 0.12+0.85 ) 0.03 地震作用最大的方向 = -3.208 (度)以上结果满足规范设计要求。（二）弹性层间位移：X方向最大层间位移角: 1/ 784.(第 5层第 1塔)X方向最大位移与层平均位移的比值: 1.11(第 3层第 1塔)X方向最大层间位移与平均层间位移的比值:1.12(第 3层第 1塔)Y方向最大层间位移角: 1/ 807.(第 5层第 1塔)Y方向最大位移与层平均位移的比值: 1.07(第 3层第 1塔)Y方向最大层间位移与平均层间位移的比值: 1.13(第 3层第 1塔)以上结果满足规范设计要求。二、结构类型：1.结构型式：采用设置少量抗震墙的框架结构。2.基础形式：主楼为钢筋混凝土筏板基础，裙房为钢筋混凝土条形基础。3.主要结构材料选用1）混凝土：该工程中建筑物的基础垫层均为C15，基础为C35，防水等级为P6。框架梁、楼板及雨蓬等外露构件的砼强度等级均为C30，框架柱标高11.95以下均为C35，标高11.95以上框架柱均为C30，其余不低于C25。2）钢 筋：为HPB300热轧钢筋,fy=270N/mm2；为HRB335热轧钢筋,fy=300N/mm2；要求所用钢筋的强度标准值应具有不小于95%的保证率。其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与强度标准值的比值不应大于1.30；且钢筋在最大拉力下的总伸长率实测值不应小于9%。3）墙体0.00标高以上采用MU5.0加气混凝土砌块，0.00以下墙体均采用MU10机制非粘土实心砖。4）砂浆：0.00以下采用M10水泥砂浆，0.00以上采用M5.0混合砂浆。三、提请在设计审批时需解决或确定的主要问题：1、本初步设计的构件截面尺寸在施工图设计时，可按实际情况调整。第五节 给排水专业一、设计依据1、建筑给水排水设计手册2、建筑给水排水设计规范GB50015-2003（2009年版）3、高层民用建筑设计防火规范GB50045-95（2005年版）4、自动喷水灭火系统设计规范GB50084-2001（2005年版）5、建筑灭火器配置设计规范GB50140-20056、气体灭火系统设计规范GB50370-20057、建筑给水排水及采暖工程施工质量验收规范GB50242-20028、建设单位提供的本工程有关资料和设计任务书9、建设单位提供的设计要求及给排水市政条件10、建筑和有关工种提供的作业图和有关资料二、设计内容及范围本专业范围为：室内生活给排水系统、自动喷淋系统、消火栓给水系统、建筑灭火器的配置。三、室内生活给排水设计1、室内生活给水1）水源：建筑的供水水源为市政给水管网，由于市政压力比较小，所以本工程室内用水均接室外水泵房变频泵组。供水方式：下行上给式。2）建筑物的用水点为各层卫生间及屋顶消防水箱。用水量：最大日用水量为:15m3/d，最大时生活用水量为2.8m3/h。3）管材：给水干管、立管采用钢塑复合压力管，螺纹连接；给水支管采用无规共聚聚丙烯（PPR）给水管，S5系列，热熔连接，工作压力1.0MPa。4）生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用。2、室内排水1）室内排水有卫生间污水排水、自动喷淋末端试水排水和消防电梯井污水排水三部分。2）本工程污、废水采用合流制。污废水重力自流排入室外污水管。一层排水不设伸顶通气管，重力排出。其余立管仅设伸顶通气管，重力排出。生活污水排水量：最高日排水量12m3/d，最大小时排水量为 2.2m3/h。3）卫生器具：本着节水、节能原则，所有卫生洁具采用节水型卫生器具，不得使用一次用水量大于6L的坐便器。卫生洁具给水及排水五金配件应采用与卫生洁具配套的节水型产品。4）管材：排水管采用硬聚氯乙烯PVC-U管，专用胶粘接，排水立管按施工规范设伸缩器。5）消防电梯集水坑设2台排水泵，水泵启停由集水坑水位控制。当水位达到启泵水位时，一台泵启动；如果水位继续上升至最高水位时，两台泵同时投入工作。当水位达到报警水位时，有音响及灯光向值班室报警。当降至最低水位时，停泵。3、雨水系统：屋面雨水采用内排，其它雨水由建筑专业组织排出。四、消防给水系统设计1、室外消防系统本工程室外消火栓给水系统水源为市政给水管网，水量、水压由市政给水管网保证，室外消防用水量为20L/s，灭火时间2h，室内、外消火栓系统一次灭火用水量为288m3。在红线内设生活、消防合用的室外低压给水环状管网，在该环管上设2套室外地下式消火栓，火灾时供城市消防车吸水，向着火点加压供水灭火。室外低压给水管道的水压：当生活和消防用水量达到最大时，不应小于0.1MPa（从室外设计地面算起）。室外消火栓给水系统在室外管线设计时一并考虑，并应符合以下要求：1）室外消防管道管径不小于DN100，且应布置成环状。2）室外消火栓间距不超过120m，距消防水泵接合器1540m。3) 室外消火栓距路边不超过2m，距建筑外墙不小于5m并不大于40m。2、室内消防系统本建筑消防设计有室内消火栓系统、湿式自动喷水灭火系统、灭火器配置三部分。1）室内消火栓系统本工程室内消火栓系统采用临时高压制,设计工作压力为0.67MPa。消火栓系统专用泵设于小区消防水泵房内，两用一备；小区设置300 m3的消防水池。消火栓用水流量为：20L/s，火灾延续时间2h。室内消火栓管网布置成环状：系统静压不小于1.0MPa。平时管网压力由楼屋顶12m3的消防水箱及增压稳压设备维持,保证最不利点处消火栓的充实水柱长度不小于10米,办公楼屋顶水箱底高度为34.10m。消火栓的设置保证同层任何部位有两个消火栓的水枪充实水柱同时到达，室内消火栓箱内设单出口消火栓一个， DN65mm、L=25m衬胶水龙带一条，DN=19mm水枪一支，直接启动消防水泵的按钮、警铃及指示灯各一个。室外设两套地下式消防水泵接合器与室内消火栓系统的环状管网连接。地下式消防水泵接合器设置位置与主体建筑距离不小于5m。2）自动喷水灭火系统本工程设置湿式自动喷水灭火系统，按中危险级考虑，6L/min.m2，作用喷水强度为面积为160m2,系统用水量 30L/s。最不利点喷头工作压力为0.05MPa。自动喷水系统采用临时高压制,设计工作压力为0.62MPa.自动喷水系统专用泵设于小区消防水泵房内，共两台，一用一备。本系统一小时的灭火用水量 108m 3贮于室外300m3消防水池内。平时管网压力由屋顶12m3的消防水箱及增压稳压设备保证。在地下一层库房内设2组湿式报警阀，成环状管网布置。每套湿式报警阀组，均设有泄水和排污装置，每组报警阀控制喷头数不超过800个，水力警铃设于有人值班的地点附近，与报警阀连接的管道管径为DN20mm，且长度小于20m。每个防火分区（或每层）均设信号阀与水流指示器，报警阀组控制的最不利点喷头处设末端试水装置，其它防火分区（或楼层）的最不利点喷头处均设DN25的试水阀。火灾延续时间1h。房间采用玻璃球标准喷头，吊顶处采用吊顶型，其余处采用直立型喷头，且喷头溅水盘与顶板的距离不小于75mm,不大于150mm，玻璃球闭式喷头公称动作温度为68C，厨房动作温度为95C色标为红色。喷头接管直径为DN15，经大小头与支管相连。自动喷水灭火系统自动控制：平时管网压力由办公楼屋顶12m3的消防水箱保证。办公楼屋顶水箱底高度为34.10m。火灾发生时喷头喷水，喷头所在区的水流指示器动作并发出信号至消防控制室，在水力压差作用下打开报警阀，敲响水力警铃，在压力开关动作的同时，自动启动喷水泵向系统供水。自动喷水泵在启动一小时后应自动停泵。消防控制室显示水泵工作状态，并能自动、手动启停水泵。自动喷水灭火系统手动控制：火灾时，泵房内值班人员可手动启动自动喷水泵,一小时后手动关闭自动喷水泵。消防值班室应能显示水流指示器、压力开关、信号阀、消防泵、稳压泵运行状态（并报警），应能显示消防水池及屋顶消防水箱水位,各台消防泵应能轮值工作 ；消防泵应定时手动巡检。消防水池内水位达到溢流水位时，应能报警；达到最低水位时，应能报警且自动停泵。喷淋系统图立管顶端安装自动排气阀。3）灭火器配置本工程配置场所的火灾类型为A类，带电火灾灭火器配置场所为中危险级；位于地下室的配电室采用S型气溶胶自动灭火装置系统。施工及设备配备、控制均由厂商负责提供,并严格按照热气溶胶自动灭火系统设计、施工及验收规范DB61/368-2005 执行。厂商还应负责设备调试, 试运行及合同年限内的维修事宜。单台热气溶胶预制灭火系统装置的保护容积不应大于160m3；设置多台装置时，其相互间的距离不得大于10m。热气溶胶预制灭火系统的灭火设计密度不应小于灭火密度的1.3倍。预制灭火系统应设自动控制和手动控制两种启动方式。防护区内设置的预制灭火系统的充压压力不应大于2.5MPa。采用热气溶胶预制灭火系统的防护区，应设手动与自动控制的转换装置。热气溶胶灭火系统装置的喷口前1米内、装置的侧面背面顶部0.2米内不应设置或存放设备器具等。第六节 暖通专业一、设计依据1、民用建筑供暖通风与空气调节设计规范GB50736-20122、公共建筑节能设计标准DBJ 04-241-20063、民用建筑热工设计规范GB50176-934、高层民用建筑设计防火规范GB50045-95（2005年版）5、通风与空调工程施工质量验收规范GB 50242-20026、空调通风系统运行管理规范GB 50365-20057、通风管道技术规程JGJ 141-20048、业主对本工程的使用要求及业主与设计院的有关协商纪要二、工程概况本工程为吉县公安局业务技术综合用房，项目用地位于吉县新城区规划路以北。总建筑面积为7210(地下980，地上6230)。地上8层，室内外高差为1.35米。 地下一层，层高为3.9米，1层层高4.2米，2-7层层高为3.9米，8层层高为6米，总建筑高度为34.95米。三、设计范围本次设计为吉县公安局业务技术综合用房的中央空调设计，本工程的空调制冷机房为甲方请专业厂家设计施工。本次设计仅为厨房预留新风和冷水管道接口。四、设计计算参数（一）、室外气象参数1、夏季：空调干球温度31.1C, 空调湿球温度22.9C,通风温度27C,室外风速2.2m/s2、冬季：空气调节温度-12C,通风温度-12C,室外最多风向平均风速2.1m/s（二）、室内计算参数1、空调房间室内设计参数： 房间 名称夏季冬季新风量噪声t()()t()()m3/h人dB(A)办公室 会议 242640601820353045 走廊 卫生间 门厅252740602022352045信息机 房 设备用房2527406020223550餐厅 厨房252740602022353050五、节能设计参数（一）、体形系数与窗墙比：体型系数 0.20窗墙面积比 南 0.43(遮阳系数为0.38) 北 0.14（绿色中空玻璃） 东 0.24(绿色中空玻璃) 西 0.25(无色中空玻璃)（二）、围护结构传热系数：屋面 0.483W/m2K外墙 0.479W/m2K外窗 2.70W/m2K南外窗 2.66W/m2K六、空调设计（一）、空调夏季冷负荷为964.92KW，空调冬季冷负荷为455.23KW。（二）、空调夏季集中冷源为设于地下室电制冷机组，热源为市政集中供热。供回水温度为夏季7/12，冬季60/50。（三）、本项目空调系统主要采用风机盘管加新风的空调方式，八层风机盘管全部采用高静压型号。部分房间设机械排风系统，未设置的房间均采用自然通风来解决。公共卫生间均设置通风器来排放。空调水系统为一次泵变水量双管制系统。末端设有电动二通阀，机房设有压差控制器，补水泵和循环泵均为变频控制。空调冷热水系统采用数字远传定压补水系统定压，由电接点压力表高低压点信号控制补水泵启停，补水采用软化水，全自动软化补水系统设在站房内。（四）、联锁、节能及自控1、冷热源系水系统在进出口管道安装温度计、压力表、流量表进行检测，冷水机组或热交换器、水泵、冷却塔设置连锁启停装置，热源采用自动调节供水温度的装置，循环泵采用变频泵改变系统循环水量，冷却水系统在进出口管道安装温度计、压力表、流量表进行检测，冷却塔风机采用变频风机根据冷却水管道的电动阀的启闭自动调节风机风速。2、风机盘管采用三速开关开启调节室内温度，供水管安装电动两通阀，空调机组水系统供水管安装电动两通阀由温度传感器自动调节阀门开启度，新风空调机的电动新风阀应进行电气联锁。启动顺序为：电动新风阀风机，停车时顺序相反。新风空调机设冬季盘管防冻保护控制由设置在新风机组进风管的电动对开多叶调节阀实现。3、所有设备均能就地启停。同时设备能与相应的消防控制阀件实现连锁控制。具体控制为：防火阀（动作温度70）与对应的新风机组、排风机通过消防控制室实现消防连锁控制。即发生火灾时，防火阀向消防控制室输出关闭信号并关闭，消防控制室关闭新风机组或对应的排风机。（五）、空调风管采用镀锌钢板咬口制作，咬口缝及法兰角缝一律涂刷密封胶
