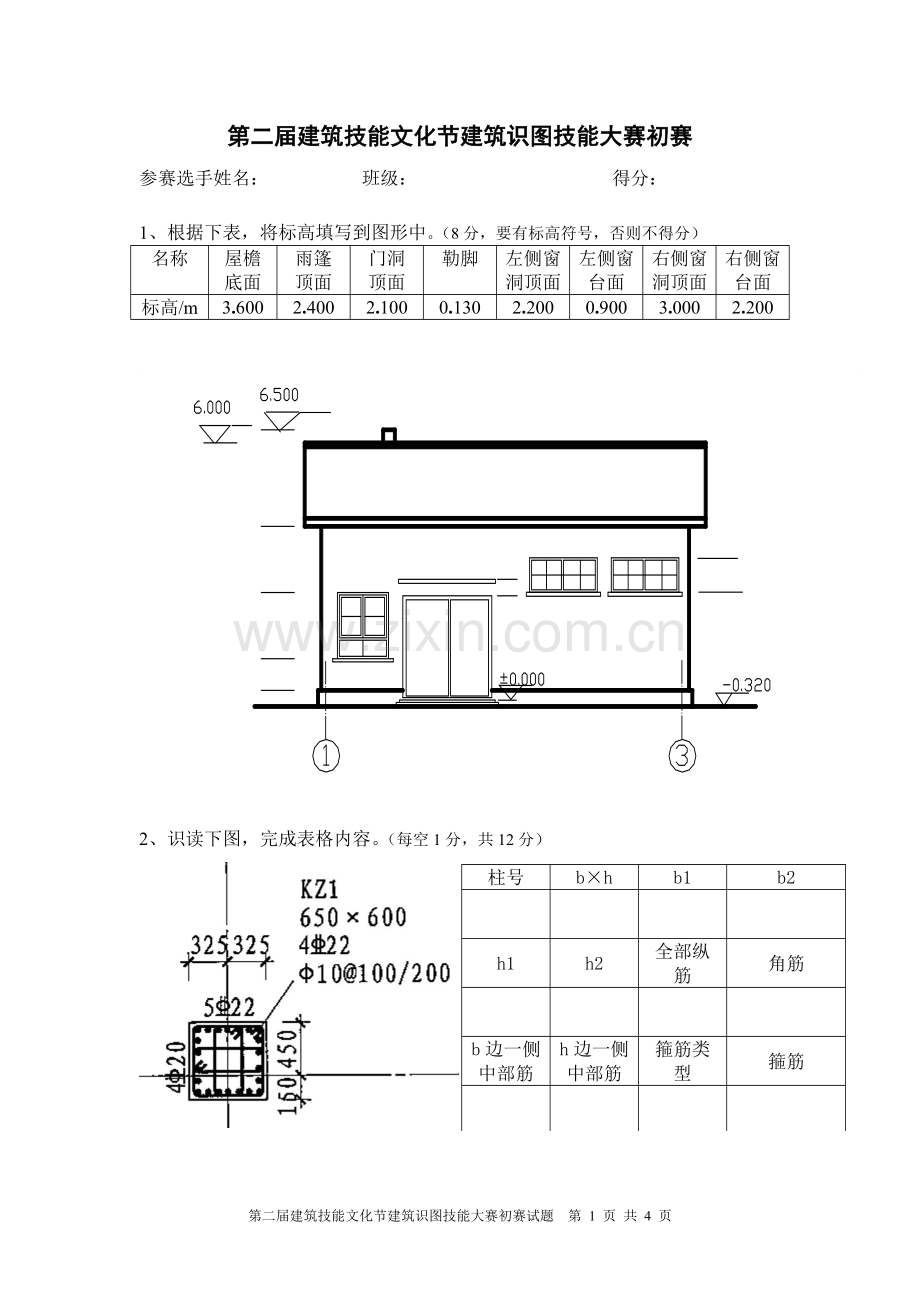

第二届建筑技能文化节建筑识图技能大赛初赛
参赛选手姓名： 班级： 得分：

1、根据下表，将标高填写到图形中。（8分，要有标高符号，否则不得分）
名称
屋檐
底面
雨篷
顶面
门洞
顶面
勒脚
左侧窗洞顶面
左侧窗台面
右侧窗洞顶面
右侧窗台面
标高/m
3.600
2.400
2.100
0.130
2.200
0.900
3.000
2.200

2、识读下图，完成表格内容。（每空1分，共12分）
柱号
b×h
b1
b2

h1
h2
全部纵筋
角筋

b边一侧中部筋
h边一侧中部筋
箍筋类型
箍筋

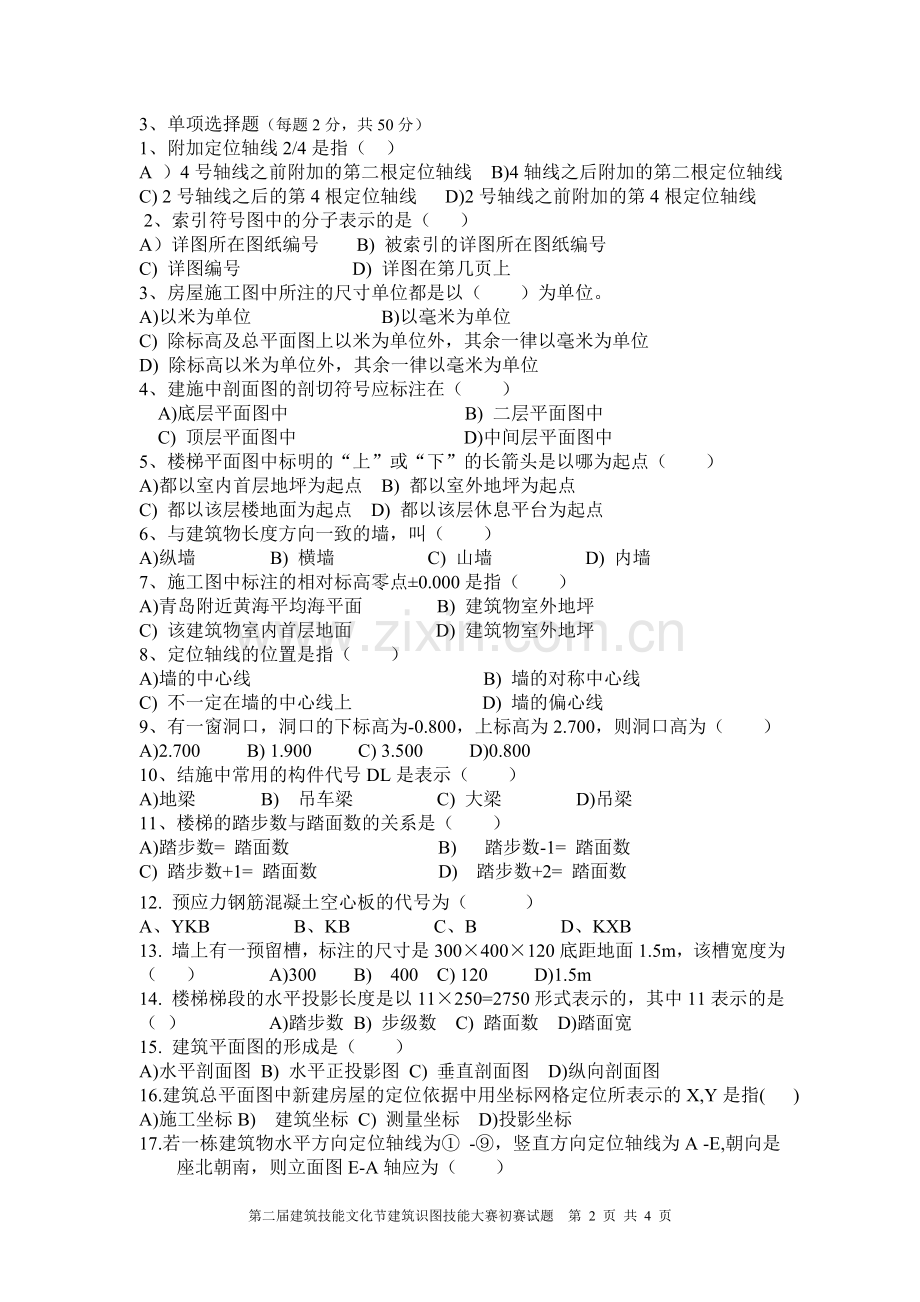

3、单项选择题（每题2分，共50分）
1、附加定位轴线2/4是指（ ）
A ）4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线
C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线
2、索引符号图中的分子表示的是（ ）
A）详图所在图纸编号 B) 被索引的详图所在图纸编号
C) 详图编号 D) 详图在第几页上
3、房屋施工图中所注的尺寸单位都是以（ ）为单位。
A)以米为单位 B)以毫米为单位
C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位
D) 除标高以米为单位外，其余一律以毫米为单位
4、建施中剖面图的剖切符号应标注在（ ）
A)底层平面图中 B) 二层平面图中
C) 顶层平面图中 D)中间层平面图中
5、楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ ）
A)都以室内首层地坪为起点 B) 都以室外地坪为起点
C) 都以该层楼地面为起点 D) 都以该层休息平台为起点
6、与建筑物长度方向一致的墙，叫（ ）
A)纵墙 B) 横墙 C) 山墙 D) 内墙
7、施工图中标注的相对标高零点±0.000是指（ ）
A)青岛附近黄海平均海平面 B) 建筑物室外地坪
C) 该建筑物室内首层地面 D) 建筑物室外地坪
8、定位轴线的位置是指（ ）
A)墙的中心线 B) 墙的对称中心线
C) 不一定在墙的中心线上 D) 墙的偏心线
9、有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ ）
A)2.700 B) 1.900 C) 3.500 D)0.800
10、结施中常用的构件代号DL是表示（ ）
A)地梁 B) 吊车梁 C) 大梁 D)吊梁
11、楼梯的踏步数与踏面数的关系是（ ）
A)踏步数= 踏面数 B) 踏步数-1= 踏面数
C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数
12. 预应力钢筋混凝土空心板的代号为（ ）
A、YKB B、KB C、B D、KXB
13. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（ ） A)300 B) 400 C) 120 D)1.5m
14. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（ ） A)踏步数 B) 步级数 C) 踏面数 D)踏面宽
15. 建筑平面图的形成是（ ）
A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图
16.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( ) A)施工坐标B) 建筑坐标 C) 测量坐标 D)投影坐标
17.若一栋建筑物水平方向定位轴线为① -⑨，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ ）
A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图
18．钢筋混凝土构件中的钢筋的保护层是指（ ）
A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面
C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮
19. 基础埋置 深度是指（ ）的垂直距离
A)室内地坪到基础底部 B) 室外地坪到基础底部
C) 室外地坪到垫层底面 D) ±0.000到垫层表面
20. 结施中@ 是钢筋的间距代号，其含义是（ ）
A)钢筋相等中心距离 B) 钢筋的外皮至外皮
C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮
21.在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ ）
A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右
22.有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ ）
A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝
23.若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ ）
A)-0.020 B) 7.180 C) 3.580 D)3.600
24.在建筑识图中一般应遵守的识图原则是（ ）
A)由总体到局部 B) 由局部到总体
C) 由详图到总图 D) 有设备到建筑
25..建筑平面图的外部尺寸一般在图形的下方或左侧注写（ ）尺寸。
A、一道 B、两道 C、三道 D、四道

四、识读下图。
（1）描述集中标注及原位标注的内容。

2、画出1截面处的截面图（要求线性准确，标注完整）。

五、识读下图，描述板块标注信息。
