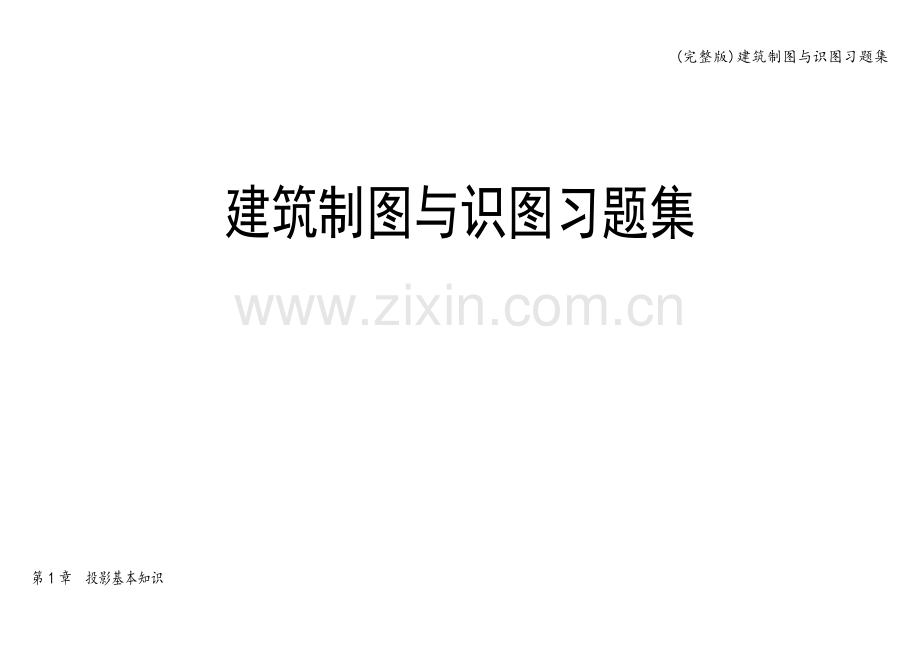

建筑制图与识图习题集.doc

(完整版)建筑制图与识图习题集建筑制图与识图习题集第1章 投影基本知识1-1 找出与轴测图相对应的三视图,在每题的括号内填写轴测图的序号（一）1 第1章 投影基本知识11 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）2 第1章 投影基本知识12 画三视图练习 班级 姓名 学号3 第1章 投影基本知识13 已知正等轴测图，量取尺寸，画出三视图。 班级 姓名 学号41. 2。 3. 4。 第1章 投影基本知识13已知正等轴测图，量取尺寸,画出三视图。 班级 姓名 学号55。 6。 7。 8. 第1章 投影基本知识14 根据两视图，参照轴测图补画第三视图 . 班级 姓名 学号61. 2。3。 4。 第1章 投影基本知识1-4 根据两视图,参照轴测图补画第三视图 。 班级 姓名 学号75。6。 7. 8. 第1章 投影基本知识15 根据两视图，补画第三视图。 班级 姓名 学号81。 2. 3。 4. 第1章 投影基本知识1-5 根据两视图，补画第三视图。 班级 姓名 学号95.6. 7. 8。 第1章 投影基本知识16 根据轴测图补全视图中的漏线. 班级 姓名 学号101。2. 3。 4。 第1章 投影基本知识16 根据已知视图补画缺线。 班级 姓名 学号111。2。 3. 4. 第1章 投影基本知识17 点的投影 班级 姓名 学号121. 按立体图作各点的两面投影. 2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。 第1章 投影基本知识1-7点的投影 班级 姓名 学号133。 根据立体图，画A点的三面投影图。4。根据A，B，C三点的立体图作出它们的投影图。 第1章 投影基本知识18 点的投影 班级 姓名 学号145。 已知A点的投影，B点在A点左方15、前方25、上方13，求作B点的三面投影. 6。 已知点B在点A的正左方15；点C与点A是对V面的重影点,点D在点A的正下方20，补全各点的三面投影，并表明可见性。 第1章 投影基本知识1-8 线的投影 班级 姓名 学号151。 判断下列直线对投影面的相对位置，并填写直线类型。 AB是 线； EF是线；CD是 线； KL是线。2。根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。 线 线 线 线第1章 投影基本知识18 线的投影 班级 姓名 学号163. 己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影,同时求出直线上点的投影。 AB是 线,反映实长的投影是 4。 己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影.CD是 线，反映实长的投影是 5. 作出直线AB的三面投影，已知端点A(28,8，5），B（6,18,20)。 6。 作出直线CD的三面投影，已知CD的两面投影。 第1章 投影基本知识18线的投影 班级 姓名 学号177. 过A点作AB与直线CD平行. 8。 作直线MN平行AB，且与CD、EF相交。 9. 过C作一水平直线CD，与直线AB相交. 10。 已知直线AB与CD相交,求作ab。第1章 投影基本知识1-8 线的投影 班级 姓名 学号1811。 写出各直线的相对位置关系. 12。 在直线AB上求一K点，使AK：KB3:2。 13。 作一正平线EF距离V面18mm,并与已知直线AB和CD相交。 第1章 投影基本知识19 面的投影 班级 姓名 学号191. 判别下列平面属于投影面倾斜面,还是六种特殊位置平面中的哪一种. 1. 求下列平面图彤的第三投影，然后以投影图形中的平面图形作为一完整视图,完成该形体的三视图厚度12mm 第1章 投影基本知识1-9 面的投影 班级 姓名 学号203。 已知平面形的两面投影，求其第三面投影并说明它们是什么位置平面。4. 已知正平面ABC的正面投影及点A的水平投影，求作该平面的水平及侧面投影。 5. 已知点K属于ABC平面，完成ABC的正面投影。 6. 已知ABC上M点的水平投影，求其正面投影。 第1章 投影基本知识1-9 面的投影 班级 姓名 学号217. 在ABC内确定K点，使K点距H面为15rnm，距v面为20mrn. 8. AD是ABC内的正平线,AE是该平面内的水平线，求ABC的水平投影。 9. 在直线EF上求作点K，使K点与H、面的距离相等。 10. 已知AB为正平线、DE为水平线，完成五边形ABCDE的水平投影。 第1章 投影基本知识1-9 面的投影 班级 姓名 学号2211。 在相交直线AB、BC组成的平面内，过点B作一正平线BD,并在此平面内作BC的平行线EF。 13。 求平面内“A”字的水平投影. 12。 完成平面五边形的正面投影。 第2章 平面立体21 平面体 班级 姓名 学号231。 补画基本体第三视图，并作出表面点的三面投影。 2. 补画基本体第三视图，并作出表面点的三面投影。 3. 补画基本体第三视图,并作出表面点的三面投影。 4。 补画基本体第三视图，并作出表面点的三面投影。 第2章 平面立体2-1 平面体 班级 姓名 学号245. 补画基本体第三视图，并作出表面点的三面投影. 6. 补画基本体第三视图，并作出表面点的三面投影。 7. 补画基本体第三视图，并作出表面点的三面投影。 8。 补画基本体第三视图，并作出表面点的三面投影。第2章 立体表面的交线2-2 根据给出的一个或两个完整视图，完成或补画其它视图. 班级 姓名 学号251。 2. 34第3章 曲面立体3-1 回转体 班级 姓名 学号261. 补画立体的第三个投影,求作点的另两个投影。2。 补画立体的第三个投影,求作点的另两个投影。 3。 补画立体的第三个投影，求作点的另两个投影。4. 补画立体的第三个投影，求作点的另两个投影. 第3章 曲面立体3-1 回转体 班级 姓名 学号275。 补画圆锥体的第三个投影，求作点的另两个投影. 6. 求作球体表面上点的另两个投影. 7. 补画第三视图，求作球体表面上点的另两个投影。 8。 补画第三视图，求作球体表面上点、线的另两个投影。 第3章 曲面立体3-2 补画第三视图 班级 姓名 学号281。2.3.4。第3章 曲面立体33 截交线综合练习 班级 姓名 学号291根据一完整视图完成另两个视图3.补画俯视图2。根据一完整视图完成另两个视图第4章 轴测图4-1正等轴测图。 班级 姓名 学号301。 根据已给视图，画出正等轴测图。 2。 根据已给视图，画出正等轴测图。 3. 根据已给视图，画出正等轴测图。 4. 根据已给视图，画出正等轴测图。 第4章 轴测图4-1正等轴测图。 班级 姓名 学号315. 根据已给视图，画出正等轴测图。 6。 根据已给视图，画出正等轴测图. 7. 根据已给视图，画出正等轴测图. 8。 根据已给视图，画出正等轴测图。 第4章 轴测图42斜二轴测图 班级 姓名 学号321. 根据已给视图,画斜二测轴测图。 2. 根据已给视图，画斜二测轴测图。 3. 根据已给视图，画斜二测轴测图. 4。 根据已给视图，画斜二测轴测图。第5章 制图基础知识5-1 线型的画法 班级 姓名 学号332. 用比例1:1在右边图纸上抄画下面图线。 第5章 制图基础知识51 线型的画法 班级 姓名 学号342。 用适当比例在A4图纸上抄画下面图形。3。 用适当比例在A4图纸上抄画下面图形。 第5章 制图基础知识5-2 尺寸标注 班级 姓名 学号351. 完成下列图形的尺寸标注。 2. 在平面图形上用1:1的比例量度后，标注尺寸(取整数）. 第5章 制图基础知识52 尺寸标注 班级 姓名 学号363. 右图中尺寸标注有错误，请在左图上正确标注尺寸. 4。 左图中尺寸标注有错误，请在右图上正确标注尺寸. 第5章 制图基础知识5-2 尺寸标注 班级 姓名 学号375。 左图中尺寸标注有错误，请在右图上正确标注尺寸。 6. 左图中尺寸标注有错误,请在右图上正确标注尺寸。 第5章 制图基础知识53 几何作图 班级 姓名 学号381。 作圆的内接正六边形。2. 作圆的内接正五边形.3. 参照右上角示意图，作1：4的斜度图形。 4. 参照左上角示意图，作1：5的锥度图形. 5. 用近似画法作椭圆（长轴60，短轴40）.6. 参照图例用给定的尺寸作圆弧连接。 第5章 制图基础知识5-3 几何作图 班级 姓名 学号397。 参照图例用给定的尺寸作圆弧连接 8。 参照图例用给定的尺寸作圆弧连接。 第5章 制图基础知识5-3 几何作图 班级 姓名 学号409。 按1：1完成下面图形的圆弧连接。10。 按1：1画出图形。 第5章 制图基础知识53 几何作图 班级 姓名 学号4111. 以适当比例在A4图纸上画出下图。 12. 以适当比例在A4图纸上画出下图。 第6章 组合体的投影6-1 根据物体的立体图及给出的视图,画全其三视图。 班级 姓名 学号421.2.第6章 组合体的投影62 根据轴测图及图上所注尺寸,用1:1的比例画出组合体的三视图. 班级 姓名 学号431。第6章 组合体的投影62 根据轴测图及图上所注尺寸，用1:1的比例画出组合体的三视图。 班级 姓名 学号442。第6章 组合体的投影63 补画视图中所漏画的线。 班级 姓名 学号451。2。3。4。第6章 组合体的投影6-4 由两视图补画第三视图。 班级 姓名 学号461。2.第6章 组合体的投影64 由两视图补画第三视图。 班级 姓名 学号473。4.第6章 组合体的投影6-4 由两视图补画第三视图。 班级 姓名 学号485。6。第6章 组合体的投影6-4 由两视图补画第三视图。 班级 姓名 学号497。8.第6章 组合体的投影6-4 由两视图补画第三视图。 班级 姓名 学号509.10.第6章 组合体的投影6-5 已知主俯视图，选择正确的左视图。 班级 姓名 学号511234 56第6章 组合体的投影66 补全视图上漏画的线。 班级 姓名 学号521.2。第6章 组合体的投影67 分析形体标注尺寸（尺寸从图中1：1量取，并取整数）。 班级 姓名 学号5312第6章 组合体的投影6-7 分析形体标注尺寸（尺寸从图中1：1量取,并取整数)。 班级 姓名 学号54第7章 建筑形体的表达方法71 作剖面图 班级 姓名 学号551。作11剖面图 2.作形体的半剖面图 第7章 建筑形体的表达方法7-2 作1-1、2-2断面图 班级 姓名 学号56 第8章民用建筑建筑施工图作业 民用建筑施工图的绘制 班级 姓名 学号57根据房屋的剖面轴测图8-1绘制平、立、剖面图。1.已知条件（1）平面尺寸如图8-2，层高3000,楼板厚120,窗台高900,女儿墙及外廊栏杆高1100，屋面单坡排水,坡度1。(2）其门窗洞口尺寸(宽高） H1：10002400 M2：9002400 M3：8001100 C1；15001500。(3）楼梯踏步宽300，踢面高150，(4)外墙面装修由教师或学生设计。2作业要求（1)用A2图幅绘制铅笔线图。（2）绘制底层平面图，正立面图,左侧立面图,11剖面图.（3） 比例1：100，(4)按课程要求标注尺寸及标高。3图面布置建议参照图83.第8章民用建筑建筑施工图 班级 姓名 学号58第8章民用建筑建筑施工图 班级 姓名 学号59第8章民用建筑建筑施工图 班级 姓名 学号60第9章民用建筑结构施工图作业：民用建筑结构施工图的绘制 班级 姓名 学号611。已知条件（1）根据图8l、图82绘制结构布置图。（2)结构布置示意图如图91所示。(3）各种构件名称、代号、型号等可参照教材或根据各地方实际情况由教师或学生设计.2作图要求（1）用A3图幅绘制：二层结构布置平面图（1:100);圈梁布置平面图（1:200）；构件统计表（自行设计）（2)楼梯间结构布置图略.(3)图面布置由学生自行设计。第10章单层工业厂房施工图作业:根据教材“附图2”回答以下问题 班级 姓名 学号621、简述厂房平面图的绘制步骤，并说明图中所用的线型。2、简述厂房外墙的装修做法.3、查出厂房中各种门和窗的型号及数量。4、厂房剖面图中需标注哪些部位的标高.5、叙述各节点详图的构造做法，例如建施43详图。叙述单层工业厂房与民用建筑的异同，主要从：施工图的表达方式。建筑、结构的构造作法。构件与构件之间的连接方式等。第11章建筑给水排水施工图作业：回答以下问题 班级 姓名 学号631、什么是建筑给水排水施工图？2、简述建筑给水排水施工图的组成？3、管道平面图的用途是什么?4、阐述管道平面图的画法。6、阐述管道系统图的图示特点。7、阐述建筑给水排水施工图的读图
