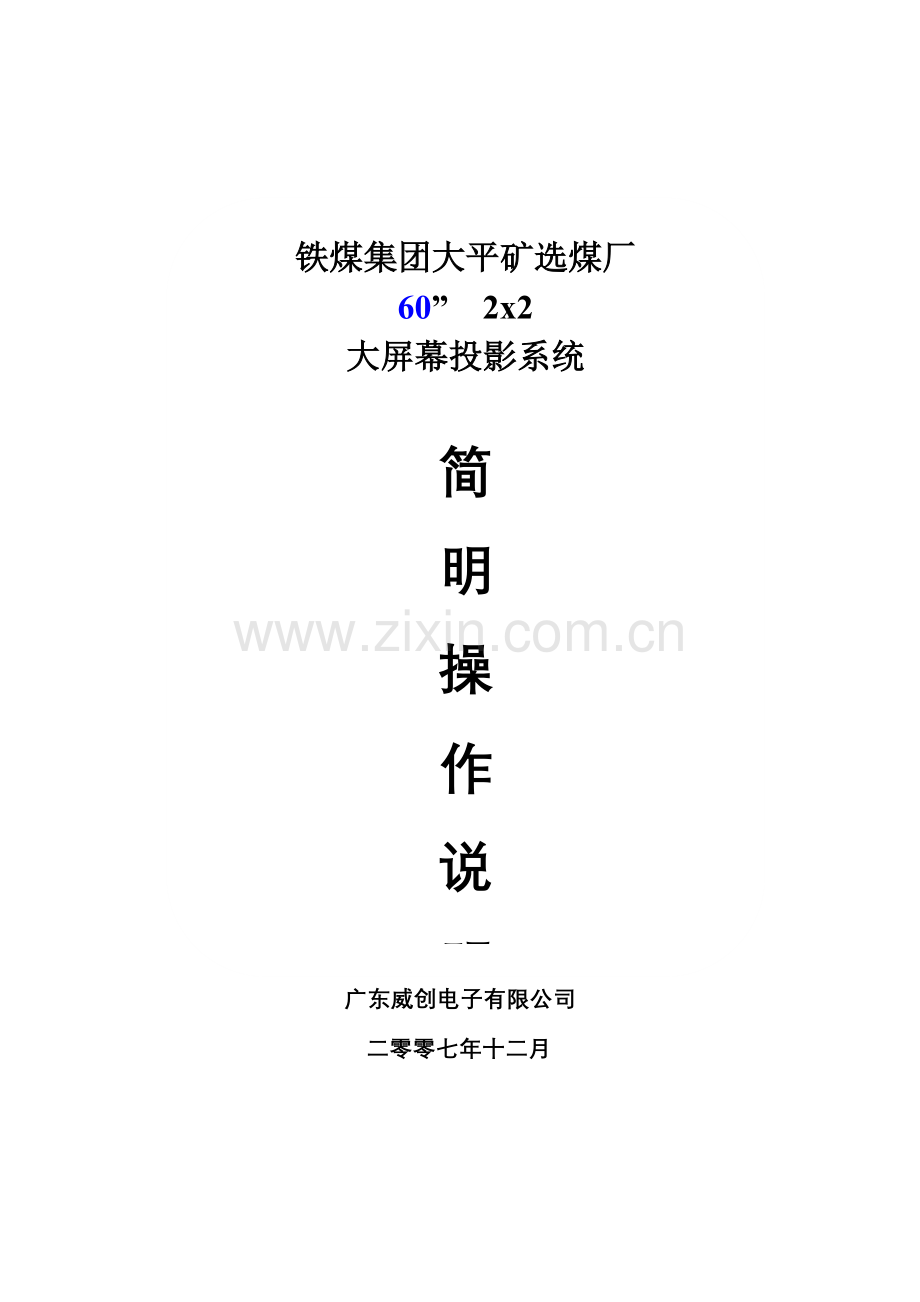

大屏幕操作说明指导书.doc

铁煤集团大平矿选煤厂
60” 2x2
大屏幕投影系统

简
明
操
作
说
明
书

广东威创电子有限公司
二零零七年十二月

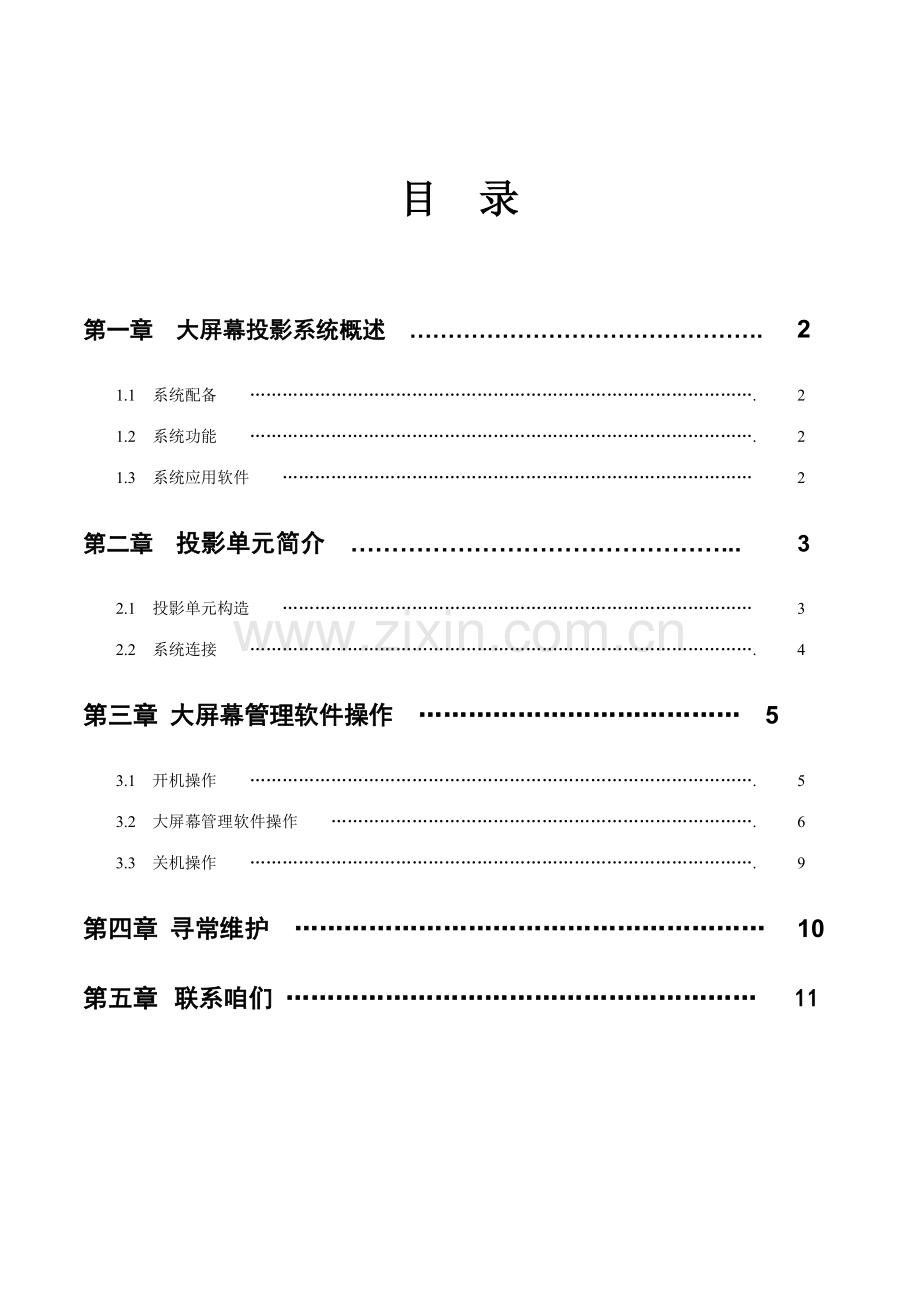

目 录

第一章 大屏幕投影系统概述 ………………………………………. 2
1.1 系统配备 …………………………………………………………………………………. 2
1.2 系统功能 …………………………………………………………………………………. 2
1.3 系统应用软件 …………………………………………………………………………… 2
第二章 投影单元简介 ………………………………………... 3
2.1 投影单元构造 …………………………………………………………………………… 3
2.2 系统连接 …………………………………………………………………………………. 4
第三章 大屏幕管理软件操作 ………………………………… 5
3.1 开机操作 …………………………………………………………………………………. 5
3.2 大屏幕管理软件操作 ……………………………………………………………………. 6
3.3 关机操作 …………………………………………………………………………………. 9
第四章 寻常维护 ………………………………………………… 10
第五章 联系咱们 ………………………………………………… 11

注：请操作人员务必按照操作手册进行操作
第四1章 大屏幕投影系统概述

投影墙系统是由投影单元、控制PC构成高性能多屏幕投影系统。
投影墙面由2x2 ,4个60”投影单元构成。投影墙辨别率是所有投影单元辨别率总和。由于单个投影单元辨别率为1024 X 768,则2´2投影墙辨别率达2048´1536象素。
投影墙系统支持视频插入。

1.1 系统配备

投影墙系统由一种2 x 2投影墙单元和其他必要设备所构成。
大屏管理控制PC可实现投影机开关机和其他控制。
配备大屏幕管理软件VWAS安装在大屏管理控制PC上，可实现远距离操作控制显示模式。

1.2 系统功能

Vtron 投影墙系统具备多功能特点，重要涉及：
RGB信号显示
系统支持RGB信号源通过专用RGB线缆传播到大屏幕上高清晰显示。
Video显示
系统支持PAL/NTSC/SECAM 格式活动视频显示。
专门设计管理软件可实行投影墙显示性能调节和投影单元管理。

1.3 系统应用软件
Vtron 投影墙系统具备软件丰富特点，具备用于各种目系统应用软件重要涉及：
投影单元显示性能控制软件:
1、活动视频、RGB电脑信号组合模式调用软件

第四2章 投影单元简介
2.1 投影单元构造
投影单元光学成像构造如下图2.1:

1） 投影机光程决定图像大小。
2） 投影机投射角决定图像 方正形状。
3） 反射镜会影响上述因素。
调节架调节螺母
调节架调节螺母
投影机
等效位置
投影机
成像幕
反射镜

图4.1-8用于调节上下光程和投射角三个调节螺钉

图2.1 背投箱投影成像示意图

2.2 系统连接
依照顾客详细状况，图2.2表达一种用于2×2构造投影墙信号源位置图。

- 图2.2
第三章.大屏幕管理软件操作
3.1 开机操作
环节1 软件登陆
1． 双击控制PC桌面 图标，就会弹出下图所示登录界面

在服务器名输入：“127.0.0.1”；
在顾客名输入：“admin ”；
在密码输入：暂时无密码，直接回车（按ENTER键），按“拟定”即可进入管理软件菜单。 如下图3.2.1

图3.2.1

2.右击模仿墙就会弹出如下图3.2.2所示界面：

图3.2.2

3.然后点击“打开所有机芯”即可启动大屏幕。

环节2 在大屏幕上显示各种信号：
1． 点击软件菜单中左边列表“
”，在其下拉菜单中拖拉其中一项到相相应大屏上就能显示该项信号，然后切换信号就能得到想要信号。
2.点击模式菜单列表其中一项，就能得到想要显示方式，然后进行信号切换就能得到你想要最后图像。

2.1例如点击“4个视频”后，大屏幕就能浮现4块屏幕分别显示一种视频显示方式，如果你这时想将其中一块屏幕显示此外一种视频信号，只要进行信号切换到相应屏幕即可。
2.2例如点击“视频全屏”后，大屏幕就能浮现4块屏幕显示整个视频显示方式，如果你这时想将视频显示切换成其他视频信号，只要进行信号切换到即可。
3.3 关机操作

关闭投影光源
再右击控制PC中软件菜单中模仿墙就会弹出如图

选中“关闭所有机芯”即可关闭投影机，然后要等3分钟才干断开投影机大屏总电源。

第四章：寻常维护
1.大屏幕备份文献是在控制PC目录“D:\大屏备份\VWAS备份”中Vresource文献夹.当大屏幕管理软件重新安装后只要把这个文献复制到“C:\Program Files\Vtron\ VResourcer”文献夹，大屏幕管理软件里本来所有设立就能恢复。
2.当RGB电脑信号不能在大屏幕上调用时：
检查每台用RGB方式调用PC辨别率，辨别率一定不能随意更改,否则不能实现调用，下为调试辨别率记录：
1024x768/60Hz
3.当调用信号上大屏幕显示“通道局限性”时
阐明大屏内部数据通道已占用，请重新分派信号源在大屏显示，图像就会显示正常
4．大屏幕在使用过程中，设备最佳工作温度为22-26度。屏幕先后空调必要打开， 以保证大屏幕先后温差处在均衡状态，保证先后温差不能不不大于3度，否则导致温差不一致引起屏幕损坏问题。
如屏幕有灰尘时，可用玻璃水喷少量在一条干净清洁布上面，轻柔并均匀擦去灰尘，然后用另一条干抹布在掠过地方再擦一遍。（注意：擦时候要轻，不能太用力）

第五章：联系咱们

关于售后服务事项请联系售后服务部：

VTRON北京办事处
地址：北京市东城区北三环东路36号环球贸易中心B座-室
邮编：100013
电话：
传真：
E-mail：

北京办事处售后服务部：
售后服务部经理：张永
VTRON东北区域沈阳办事处售后负责人：许辉
