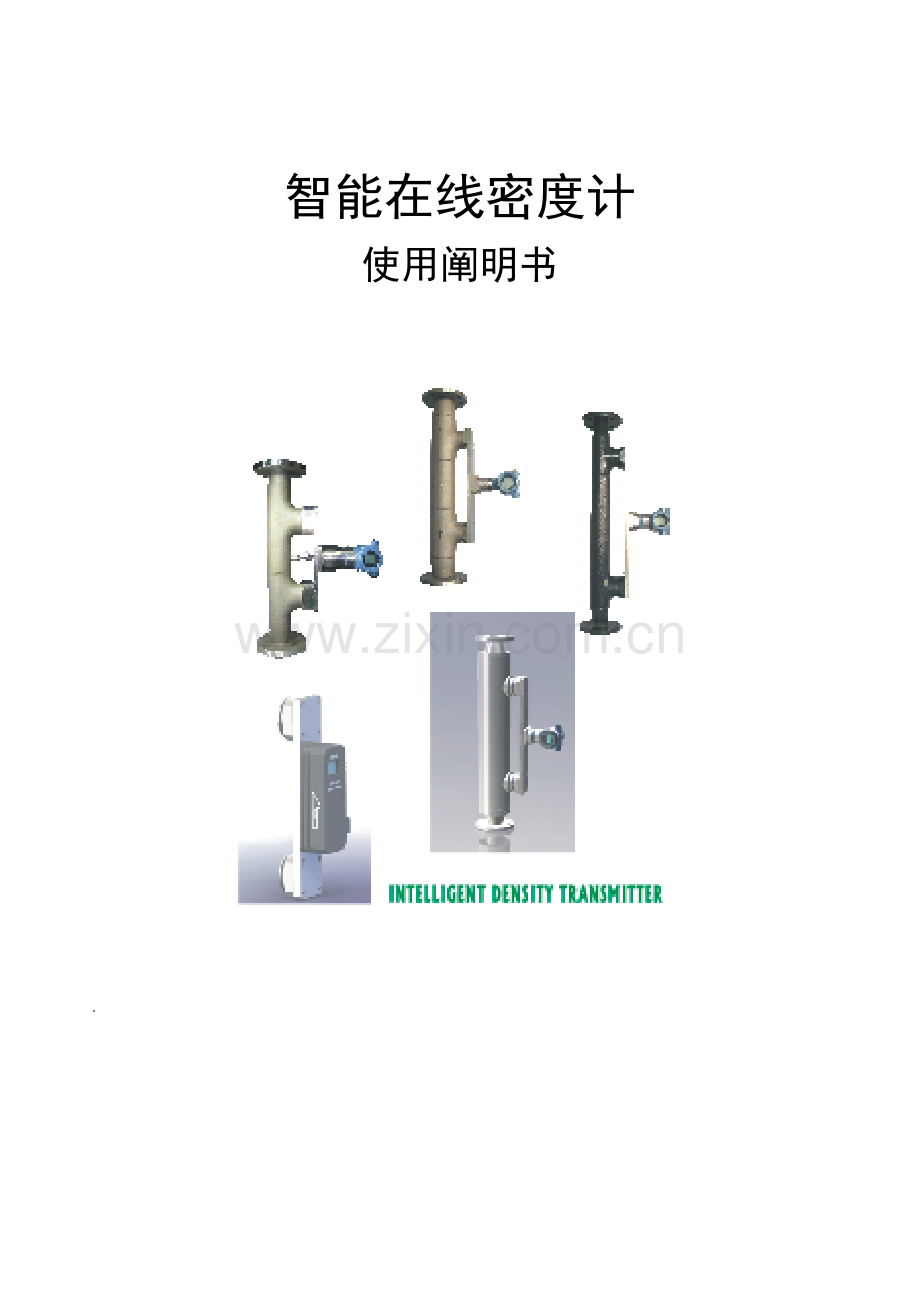

智能在线密度计使用说明指导书.doc

智能在线密度计
使用阐明书

平

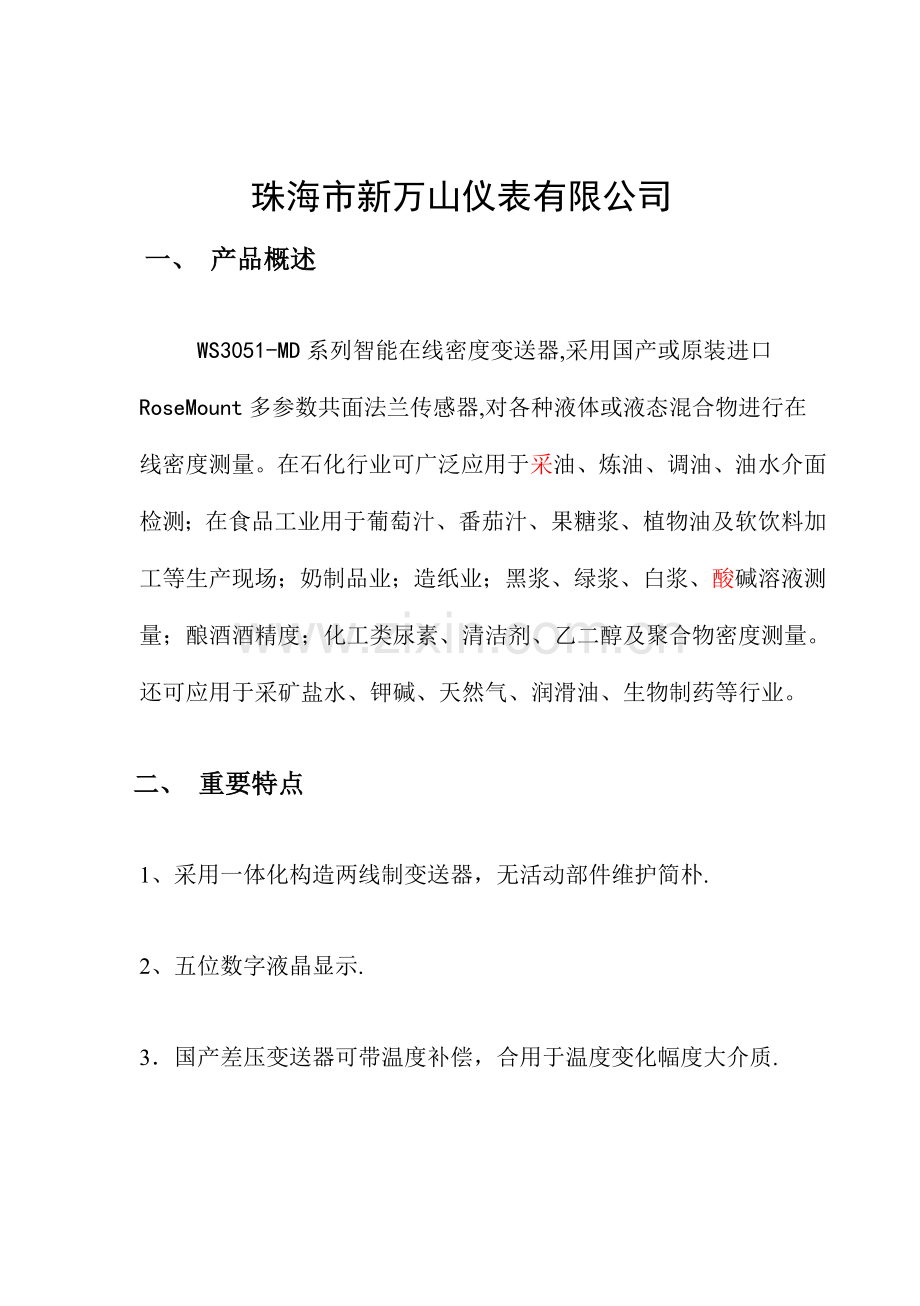

珠海市新万山仪表有限公司
一、 产品概述

WS3051-MD系列智能在线密度变送器,采用国产或原装进口RoseMount多参数共面法兰传感器,对各种液体或液态混合物进行在线密度测量。在石化行业可广泛应用于采油、炼油、调油、油水介面检测；在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场；奶制品业；造纸业；黑浆、绿浆、白浆、酸碱溶液测量；酿酒酒精度；化工类尿素、清洁剂、乙二醇及聚合物密度测量。还可应用于采矿盐水、钾碱、天然气、润滑油、生物制药等行业。

二、 重要特点

1、采用一体化构造两线制变送器，无活动部件维护简朴.

2、五位数字液晶显示.

3．国产差压变送器可带温度补偿，合用于温度变化幅度大介质.

4、安装使用以便，装入液体即可显示读数.

5、使用于流体或静止液体，适合于管道安装.

6、自定义密度单位，便于进行行业标密换算.

7、持续在线测量液体密度无过程中断，可直接用于生产过程控制.

8、膜片材质为３１６Ｌ、哈氏Ｃ－２７６、蒙乃尔、钽等优质材料， 安全，卫生，防腐性好。

三、工作原理

四、技术指标

输出信号： 双线制4~20mA,叠加Hart合同数字信号
电 源： 12~45VDC
密度量程： 0~5g/cm³
静态精度： 0.001g/cm³
负载范畴：
五、物理指标

电气接口：1/2NPT或M20*1.5
过程接口：DN15-DN300等国标法兰
测量室及法兰材质：304、316等不锈钢（可选内衬四氟）
填 充 液：硅油、高温硅油、甘油等

六、安装

由于工艺流程需要，在线密度计经常安装在工作条件较为恶劣现场,为了保证其应有精度指标，安装时须注意如下事项：
1、产品必要竖直安装，与地面垂线偏角不不不大于5度（可参照连接法兰上水平仪，把气泡调到中心，如安装不垂直，会导致测量偏差）
2、应尽量安装在温度梯度和温度变化小，无冲击和振动地方，无气泡。
3、安装位置尽量远离变频器或大功率电机，必要时采用隔离办法，使用屏蔽电源线或加装安全栅等。
4、如条件容许，密度计先后尽量留有一定长度直管段；管道式密度计液体流向为自下向上流。
5、安装示意图如下：

A）管道式密度变送器在旁通或主管道安装示意图

B）侧壁式密度变送器罐体双法兰安装示意图

C）插入式密度变送器、一体化气体保护式插入式密度变送器在罐体侧部安装和罐顶安装示意图

D) 分体式气体保护式密度变送器在罐体安装示意图

附：气保护式密度计安装流程阐明
1、一方面确认开箱物品。含：表头一种、探头两个、与探头连接软管两条（红、绿色）、万能安装支架及配件一套。
2、密度计需空罐安装。安装时，先将与绿色软管相连探头装入罐体上部，将与红色软管相连探头装入罐体下部。需保证两探头竖直安装（与水平面垂直）。
3、将表头某些通过万能支架安装，安装时需注意保证表头与水平面垂直，且表头所处水平位置必要高于罐体侧面上部探头所处水平位置。
注：表头可通过万能安装支架安装于管道或平板上。
4、连接。
A：绿色软管一端与罐体上部探头连接，另一端Ø6软管接头与表头某些上位接口连接（表头接口处有文字注释）；红色软管一端与罐体下部探头连接，另一端Ø6软管接头与表头某些下位接口连接（表头接口处有文字注释）；绿色与红色软管中Ø4接头通过三通共同与表头某些气阀接口连接（表头接口处有文字注释，不分上下）。
B：将4-8MPa气源管与表头某些压缩空气接口连接（表头接口处有文字注释）；将24V电源线通过电气接口与表头连接。
注：以上操作均需在罐内无物料时进行。
5、调节。通气、通电完毕后，可加料运营。若实际值与密度计测量值有些偏差，可在现场调节罐体侧面探头法兰上螺丝松紧限度，至与实际密度值吻合即可。

七、接线

接线示意图
1）信号端子设立在电气盒一种独立舱内。在接线时，可拧下接线侧表盖。如图连接电源线（信号是附加在电源线上）。信号线不要与其他电源线一起穿金属管或同放在一线槽中，也不要在强电设备附近通过。
2）接完线后应拧紧表盖以保证与密封O型圈紧密接触，如不拧紧，湿气会进入电气盒内，影响电路正常工作。
3）密度计外壳接地。由于变送器通过电容耦合接地，因此检查绝缘电阻时，电路检查应采用不不不大于45V电压，密度计最大输出电流不超过30mA.DC。

八、调试

密度计在出厂前已进行零点调节和常温标定。对的安装后空管加电，表头应显示密度值为零，单位是G/CM3(克每立方厘米)。如果安装时垂直度不够，或本地重力加速度与标定地重力加速度相差较大，还需要进行零点量程调节。
1、 零点校准

零位调节示意图

2）当密度计测量范畴为0-1g/cm3 时，零位校准可按零位调节示图进行操作. 但要保证仪表上水平仪气泡是在红圈中央，管内没有介质
3) 当密度计测量范畴为1-2g/cm3 时，零位可按零位调节示图进行操作. 但要保证仪表上水平仪气泡是在红圈中央，管内必要布满密度为1g/cm3纯净水.

2、量程调节
在管道中布满与量程相应原则液体，管道在加热过程中，显示密度值会有所变化，是由于整个密度计系统各某些温度不一致导致。待系统各某些温度稳定后进行录入.( 由于该操作较复杂，如操不当也许会直接影响仪表使用， 如必要调节请致电生产厂家)

九、维护保养

1.密度计使用过程中应注意防震、防水、防腐，保证电气堵头拧紧密封，如有腐蚀性液体或气体喷溅密度计，应对密度计外壳加装保护办法。
2．对于粘性或结晶介质，当管道或罐体排空时候，需要将密度计感压膜片及时进行冲洗，以免介质粘附在膜片上，导致下次运营时测量不准。膜片冲洗可管道内泵入冲洗水，或取下密度计上下两个堵头，用水管对着冲洗孔清洗。

十、故障排除

在故障状况下，下述环节可协助找出问题因素。同步可协助决定与否需要拆下来修理。这些资料协助诊断和修理几大基本故障症状，对每种症状，先解决最容易检查条件，如无法排除请同我司服务中心联系。
1、 无显示
检查电源与否接好；
检查回路与否短路；
电源正负极与否接反。
2、偏差变大
检查膜片侧与否有沉积物结晶 ；如果有沉积物或结晶，通过冲洗孔冲掉，如不能冲掉，将冲洗环拆下再清洗，清洗时注意不要损坏膜片。
3、输出不稳定
检查温度传感器接线与否正常；
检机周边与否有变频器或大功率发动机，采用必要隔离办法；
流体速度与否波动太大，待流体稳定后再测量；
检查管道中流体与否满管及与否夹有气体；
检查管道与否有强列振动；
检查阻尼值与否设得太小，恰当调节阻尼可增长稳定性(用手操器调节阻尼参数)
注 意 ！
切勿用高于45V电压去检查回路。

十一、运送和贮存

适合于陆路，水路运送及货运装载规定；
产品和附件应在出厂原包装条件下，存储在室内，其环境温度为
-10～+55℃，相对湿度不超过85%。

十二、开箱清单

开箱时应检查包装木箱（应放置仓库保存，以备日后返厂维修之用）与否完好，并核对密度计型号、规格与否与订货合同与否符合，随机文献与否齐全。（若有其她附件依订货合同内容为准）
测试表格 1份
使用阐明书 1份
智能在线密度计 1套

十三、免责声明

我司生产之智能在线密度变送器在出厂时均为测试合格产品。此产品为高精度仪表，如因人为损坏或现场安装环境与订货规定不符导致该产品测量不准或无法使用，我司概不负责，敬请谅解。但是我司将尽量协助解决善后事宜，并努力使客户减少也许遭受经济损失。
