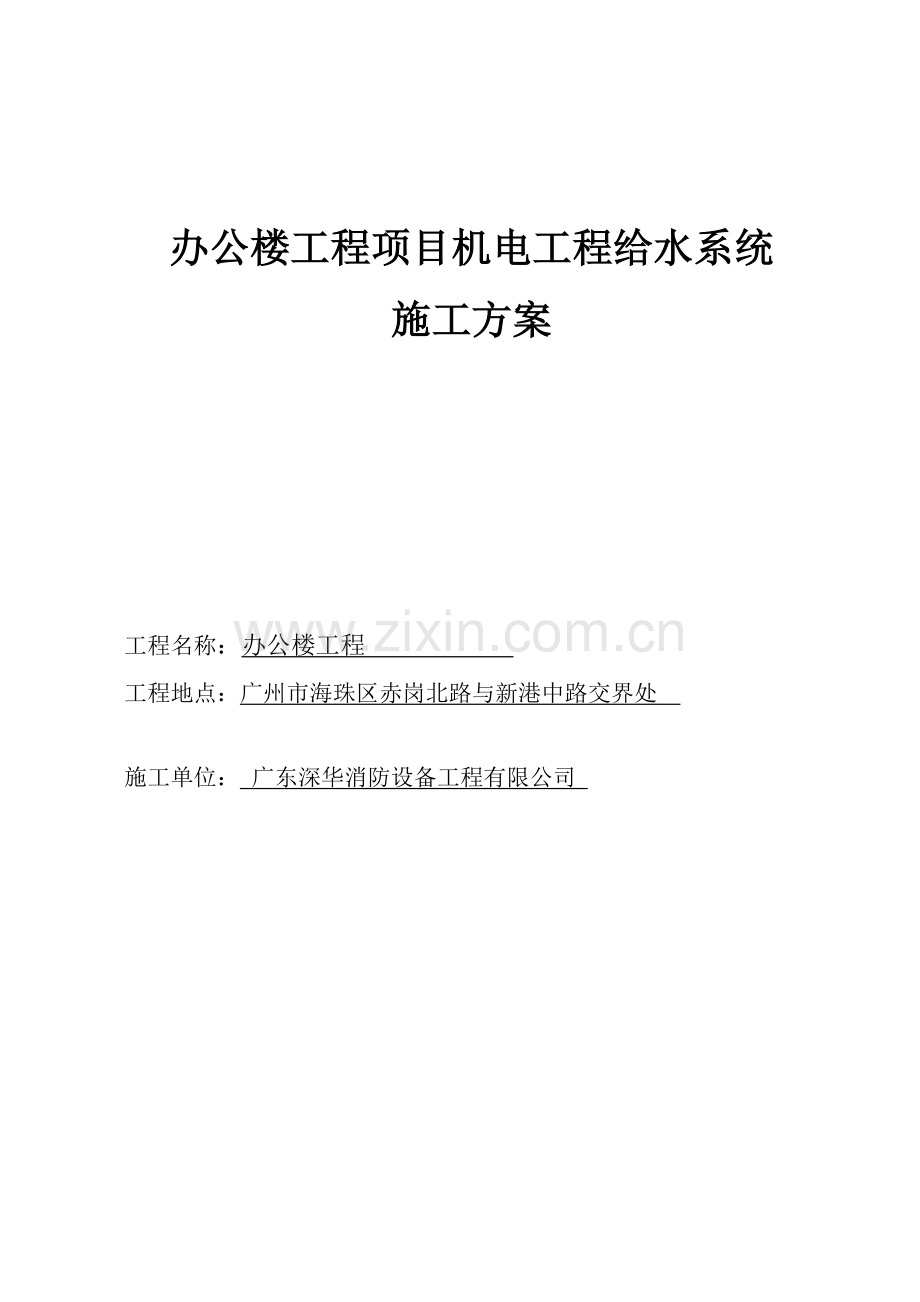

1、 办公楼工程项目机电工程给水系统施工方案工程名称:办公楼工程 工程地点:广州市海珠区赤岗北路与新港中路交界处 施工单位: 广东深华消防设备工程有限公司 目 录第一章 编制根据3第二章 工程概况4(一)工程总概况:4(二)安装工程各专业概况4第三章 工程实行目的8第四章 施工布置9(一)组织机构9(二)技术准备10(三)施工机具与材料准备11(四)施工现场暂时设施准备12第五章 重要分某些项工程施工办法12(一)给排水安装工程12第六章 重要资源筹划66(一)重要劳动力筹划66(二)重要施工机具筹划67(三)重要材料设备筹划69第八章 重要技术办法71(一)质量保证体系71(二)质量保证办法72
2、(三)质量通病防治办法75(四)工期保证办法79(五)技术组织办法81(六)安全文明施工办法82(七)减少成本办法87(八)成品保护办法87(九)雨季施工防雨防风范办法88第八章 与土建、装饰等专业协调配合89第九章 安装工程服务与保修90(一)工程交付90(二)顾客操作及维修手册编制90(三)培训91(四)工程保修92给水系统安装施工方案第一章 编制根据1、深圳市方佳建筑设计有限公司设计办公楼工程项目机电工程各专业施工图。2、本工程现场实地踏勘状况和建设单位提供关于资料。3、国家及行业现行建筑安装工程施工与验收规范、规程及质量检查评估等原则。 4、国家、建设部和省、市建设行政主管部门颁布现行
3、关于质量、安全、文明施工和环保等方面法律、法规、原则及规范性文献;5、本工程施工承包合同及有关文献;6、我司现行关于管理制度、规定,项目部组织机构、人员安排和设备配备状况及公司在同类工程中施工经验等。规范图集:建筑给水排水设计规范(GB50015-)()室外给水设计规范(GB50013-)室外排水设计规范(GB50013-)建筑与社区雨水运用工程技术规范(GB50400-)建筑给水排水采及暖工程施工资料验收规范(GB50242-)高层建筑设计防火规范(GB5045-95)()自动喷水灭火系统设计规范(GB50084-)()自动喷水灭火系统施工及验收规范(GB50261-)公共建筑节能设计规范
4、广东省实行细则DBJ1-051-深圳市居住建筑节能设计规范SJG 10-第二章 工程概况(一)工程总概况:本工程为办公楼工程项目机电工程,位于广州市海珠区赤岗北路与新港中路交界处,总建筑面积24791.8平方米平方米。其中:地下室2层,地面以上16层,建筑高度51.45米。本工程施工范畴涉及生活给水系统、电气系统、消防系统。(二)安装工程各专业概况1.生活给水系统:1.本项目生活最高日用水量299m3/d,最大时用水量为29.3m3/h,设计用水人数852人,平均是用水量12.5m3/h,用水时间24h,时变化系数2.5,生活水池容量60m3;2.市政两路供水,市政给水管网供水压力约0.30M
5、Pa,引入管管径DN200,绕建筑成环。3.生活给水系统分区:一区:-2层、-1层、1层,由市政管网直接供水;二区:2至16层;二区由一套变频供水设备供水。4.生活变频供水设备:二区生活变频供水设备设于地下二层水泵房内。2.消防给水系统本工程消防用水水源为市政给水管网,有二根DN200市政给水引入管作为消防水源,绕建筑物成环状,其上设室外消火栓,间距不超过120m。消防水泵房设立于地下室二层,泵房内设立二台消火栓泵、二台自喷泵消火栓泵出水管在地下室成环,自喷泵出水管与设立于地下室湿式报警阀前环管相连。屋顶设一座有效容积为18m3 消防水箱及稳压设备,供初期消防用水。3.消火栓泵控制:a 平时消
6、火栓系统水压由屋顶消防水箱提供b 一旦发生火灾,接到消防按钮信号后,启动消火栓泵;c 消火栓泵一用一备,双路电源,当一台泵发生故障,自动切换另一台泵;d 消防控制中心可直接启停任何一台泵;各台泵运营工况均在消防中心显示;泵房内设有手动启、停泵办法;e 消火栓设备:本系统采用单出口消火栓,箱内设DN65消火栓口一种,25m麻制衬胶水龙带一条,19mm水枪一支及消防紧急按钮、批示灯各一种,消防卷盘一种。4.自动喷水灭火系统本工程车库按中危险级设计,。喷水强度为8L/Min.m作用面积160m2,别的均按中危险级设计喷淋流量为/30L/S,火灾延续时间1h. 地下车库安装直立型上喷喷头,不不大于等于
7、1200mm风管下增设下垂型喷头;地上一层至十六层均按吊顶考虑(吊顶材料必要采用防火材料),采用吊顶型喷头; 除厨房内喷头动作温度为93外,别的喷头作用温度均为68C。火灾初期用水均由屋面高位水箱供应。5.通风系统通风系统分为防排烟通风和平时通风。6.防排烟通风(1)地下室设备房:地下室柴油发电机房和电气设备用房都采用气体灭火方式,故这些房间无需消防排烟系统。而通过该房间隔墙通风管设70C电动调节阀,在火灾灭火时自动关闭,以保持该类房间密闭灭火状态。待灭火完毕后,电信号打开该阀门及排风机,以排除室内废气。地下水泵房可燃物较少且不会经常有人停留,只按通风考虑。(2)地下室汽车库排烟系统与平时通风
8、系统合用。地下室二层汽车库设立两套机械排风(烟)系统和一套机械送风系统;地下室一层设立两套机械排风(烟)系统,补风由车库出入口自然补入。汽车库排烟量按6次/小时计算。(3)内走道:不满足自然排烟条件内走道设立 1 个机械排烟系统,排烟风机布置于顶层屋面,每层排烟竖井上设立单层百叶排烟风口。7.电气概况1)强电系统本工程由市政引一路10KV环网电源进线。为满足规范规定,走道应急照明、汽车库照明、水泵房照明、变配电室照明、电讯机房照明、消防控制室照明采用集中EPS(持续时间不不大于30min)供电。低压配电系统采用单母线分段,每两段之间设联系开关,手动联系,低压配电系统采用放射式和树干式相结合,消
9、防用电设备采用单独供电回路,消防电梯、防排烟风机、应急照明供电采用双电源供电,在末级配电箱处设自动撤换装置。公共走道、楼梯间和电梯间及其前室、消防控制室、电梯机房等场合设应急照明,应急照明平时作为普通照明使用。2)弱电系统本工程涉及综合布线系统、有线电视系统,火灾自动报警系统、安全防范系统。综合布线系统为本社区计算机技术应用搭建一种充分网络平台,由工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统构成。为顾客提供随时随处无线上网功能。4) 有线电视系统有线电视系统由前端某些、干线传播某些和顾客分派某些构成。本系统采用860MHz邻频传播,双向传播系统。5)火灾自动报警
10、系统火灾自动报警系统涉及火灾自动报警、消防设备联动控制、火灾紧急广播和消防对讲通信。6)安全防范系统涉及楼宇对讲及家居安防系统、闭路电视监控系统、电子巡监系统、门禁考勤系统、停车场管理系统、远程自动抄表系统。第三章 工程实行目的为了达到设计和业重规定, 咱们将在施工中贯彻GB/T19000-ISO9002 质量管理和质量保证系列原则,充分发挥集团优势,按国际惯例对该工程进行管理,保证明现下列目的: 1 、质量目的:依照招标文献规定,保证广东省优良工程。 2 、工期目的: 个日历天。 3 、安装工程质量验收检查批一次验收合格率不低于98%。4 、安全目的:安装施工无一例重伤以上安全事故。 5 、
11、文明施工目的:达到文明施工样板工地。 6 、在施工中积极推广应用新工艺、新技术。 7 、安装项目管理全面采用计算机信息化管理。 8 、施工机械运用率:65%。,重要施工机械完好率:95%。9 、科技进步目的:充分发挥科学技术是第毕生产力作用, 在施工中积极推广应用先进、成熟、合用科技成果和当代化管理办法。 10 、服务目的:信守合约,密切配合,认真协调与各关于方面关系,接受业主和监理对工程质量、进度、安全、文明施工控制与监督。第四章 施工布置(一)组织机构按照公司项目管理规定,挑选思想作风好、专业配套、技术过硬工程技术和管理人员,构成安装项目管理班子,在项目经理部统一指挥、协调调度下,以工程质
12、量、安全文明施工、工期、服务等四个环节为重点,优质高效地完毕工程建设。 安装项目管理设立体系图 施工管理:认真贯彻执行国家、地方政府及上级关于方针政策、法律法规以及公司各项规章制度;满足业主及设计院对工程规定;对的解决业主、设计院、监理等单位之间利益关系。认真贯彻对项目安全、质量、成本、进度控制和管理工作,使这几点互相协调满足。接受关于职能部门、上级单位、地方主管部门对工程项目监督、检查和审计,定期向业主或监理单位报告工作。详细需要在施工中解决如下几方面问题: 1 、施工布置。项目质量、进度、成本及安全目的;投入最高人数和平均人数;施工筹划、劳动力使用筹划、材料供应筹划、机械设备供应筹划;施工
13、程序;项目管理总体安排; 2 、施工方案。施工流向顺序;施工阶段划分;施工办法和施工机械选取;安全施工设计;环保内容及办法; 3 、施工进度筹划。施工总进度筹划;单位工程施工进度筹划; 4 、资源供应筹划。劳动力资源筹划;重要材料需求筹划; 机械设备需求筹划;半成品需求筹划;大型工机具筹划; 5 施工准备工作筹划。施工组织准备工作及时间安排;技术准备及编制质量筹划; 施工现场准备;作业队伍和管理人员准备;物资准备;资金准备; 6 、技术组织办法筹划。保证进度目的办法; 保证质量目的办法; 保证安全目的办法;保证成本目的办法;保证季节施工办法;文明施工办法; 7 、对劳务队分包管理; 8 、有关
14、协调管理工作等。 (二)技术准备(1) 安装各专业人员认真熟悉图纸及有关原则图集并详细绘制出各类管线位置、标高交叉草图,在与业主、设计院和土建、装饰及其她专业图纸会审时着重对如下几点进行拟定和贯彻: 各种专业交叉施工解决; 各专业施工流程和工艺; 重点难点施工作业方案设计与可行性研究; 各种管道穿墙及楼板孔洞标高、几何尺寸; 精装修工程吊顶标高、楼地面、墙面做法及其厚度与否与卫生洁具安装设计有冲突; 精装修工程吊顶龙骨选型与否与灯具选型配套一致等;对以上内容及解决办法要有详细会议纪要或正式文字记载; 施工技术管理制度与实行办法建立; 建立与设计院、监理单位联系办法与协调办法等。 (2 )熟悉和
15、掌握国家施工验收规范、技术规程,对尚无规范新工艺,提出施工工艺原则,报经设计单位主管部门审批。 (3 )由项目技术负责人组织各专业人员对安装各分某些项工程进行更进一步图纸会审和深化设计,并出深化设计图纸得业主确认后,精心安排各专业施工程序,编制切实可行施工方案和技术保障办法。依照图纸会审纪要及设计变更等内容对施工队伍作好技术交底工作。 (4 )对施工队伍施工技术交底贯彻办法和实行细则到位。 (5 )自始至终做到各分部、分项工程原始记录、检测、调试、竣工等技术资料齐全整洁。 (三)施工机具与材料准备认真做好原材料筹划、采购、备样、保管、仓储工作。 详细材料、物质筹划要依照施工进度和各个专业特点分
16、阶段进行。在进场阶段施工管理人员应对整个工程需用材料有整体需用安排,建立材料管理办法实行细则,并依照开工初期材料需用提出需用筹划;在施工阶段依照施工进度和工程材料来源系统地在施工前提出需用筹划,这个过程操作必要考虑材料进货渠道和需用时间,在安排上应合理留有一定余地,同步搞好材料仓储保管工作;认真把好原材料进场检查关,严格按质量原则检查、核对、验收,对进场阀门和特殊管件、管材进行试压和渗漏实验。 (四)施工现场暂时设施准备施工现场暂时设施必要与整个工程其她单位工程一起合理互相协调,所有现场暂时设施应符合有关规定。 (1) 积极与项目部协调,请项目部指定地点堆放原材料;认真健全质量、安全保证体系,
17、工期网络控制图及文明施工标牌。 (2) 施工现场布置应合理,特别是材料仓储地点和预制件加工地点必要与施工需要相结合进行设立。 (3)认真做好进场劳动力组织教诲工作,重点放在质量、安全及文明施工上。 (4)原材料进场严格按土建指定地点堆放整洁、有序。 (5)做好安全防范办法。 第五章 重要分某些项工程施工办法(一)给排水安装工程1、预留预埋 预留预埋是给排水专业在主体构造施工中工作重点,它重要涉及穿屋面、地下室穿剪力墙、穿水池壁防水套管及穿墙套管,卫生洁具排水预留洞,管道穿楼板孔洞,设备基本预留孔洞及预埋件等。预留预埋精确与否对整个安装工程至关重要。 2、施工准备期间, 专业工长应认真熟悉施工图
18、纸、结合现场测绘草图,找出所有预埋预留点、并统一编号,同步与其她专业沟通,以避免此后安装有冲突、交叉打架现象。发生,减少不必要返工。 3、严格按原则图集(S235) 加工制作防水套管、穿墙套管, 套管长度按构造施工图尺寸拟定,套管管径参照下列原则: 管 径(mm)5075-100125-150200-250留洞尺寸(mm)150150200200250250300300防水套管(mm)114140-159180-219273-3254、套管安装 刚性套管安装:主体构造钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置,然后将套管置于钢筋中,焊接在钢筋网中,如果需气割钢筋安装,安装后必要与土建联
19、系用加强筋加固,并做好套管防堵工作。详见附图1 穿墙套管安装:土建专业在砌筑隔墙时,按专业施工图标高,几何尺寸将套管置于隔墙中,用砌块找平找正后用砂浆固定,然后交给土建队伍继续施工。 穿楼板孔洞预留:预留孔洞依照尺寸做好木盒子或钢套管,拟定位置后预埋,待混凝土浇筑且有一定强度后取出即可。 预埋防水套管按下图制作安装: 5、给水管道安装工艺流程如图: 6、排水管道安装 A 安装工艺流程: B 排水立管中心与墙面距离 排水管中心距墙面距离管径(mm)5075100125150200距离(mm)608090100120130C 严格按设计和规范规定做好排水管道坡度,以保证污水畅通排出。 7、管道支架
20、安装 (1) 管道支吊架选型、活动和固定支架设立应符合规范、原则规定。 (2) 支吊架安装前, 应对支吊架进行外观检查。外形尺寸应符合设计、规范规定, 不得有漏焊,焊缝必要达到规范规定。 (3) 支吊架标高必要符合设计规定,安装前,必要依照管道标高、尺寸大小弹线,拟定支架位置,复核无误后方可固定支架。对于有坡度管道应依照两点间距离和坡度大小,算出高差后放坡后固定支架。 (4) 管道支架水平间距应符合规范规定。 (5) 依照施工验收规范, 管卡安装规定: 层高不大于5m每层设一种管卡,层高不不大于5m 每层设两个,管卡安装距地面1.5-1.8M ,如果设两个管卡可均匀安装。 8、管材选用及连接
21、依照设计图纸规定,管材及连接方式如下表: 插表2 管材选用一览表生活给水管暗装PP-R 管热熔连接生活给水管明装衬塑镀锌钢管丝扣连接排水管污废水、雨水 PVCU 排水管承插粘接消防给水管DN100 热镀锌钢管丝扣连接DN热镀锌钢管沟槽连接9、各种管道安装施工工艺 1) 钢塑复合管和镀锌钢管丝扣连接 施工工艺流程: 采用专用切管机、套丝机对管道进行解决,套丝时螺纹深度要符合产品规定,连接过程中要注意保护好丝口段,对丝口须进行防锈解决。 控制要点: 管道切割要依照安装规定及现场安装中条件进行切割,切割断面必要保持与管道垂直度,且切割后须对断面进行清理,去除毛刺及杂物。 套丝时必要保持管道与套丝机具
22、垂直度。 套丝深度必要符合不同管径规定,深度过大不能一次套丝,必要分2 至3 次套丝。套丝后清理丝口残存渣物。 进行安装前须对套丝某些刷防腐漆,保持钢管整体防腐性能。刷漆中为了保持刷漆端平整性,可预先缠一段隔断物(如纸条或海绵)。 安装中要注意保护好套丝段,以免破坏丝口或镀锌层。 管道安装后,应依照管道垂直度规定进行调节,但要注意保持调节量不适当过大,否则会影响管道密封性能。 丝扣连接管道,螺纹应清洁、规整,断丝或缺丝不不不大于螺纹全扣数10% ;连接牢固;接口处根部外露螺纹为23 扣,无外露填料;镀锌管道镀锌层应注意保护,对局部破损处,应做防腐解决。 2) 热镀锌钢管沟槽连接: (1) 、采
23、用成品沟槽式涂塑管件 (2)、连接管段长度应是管段两端口净长度减去68mm 断料。 (3)、采用机械截管。截面应垂直轴心, 容许偏差为: 管径不不不大于100时, 偏差不不不大于1mm ,管径不不大于125mm 时,偏差不不不大于1.5mm。(4)、管外壁端面应用机械加工1/2 壁厚圆角。 (5)、应用专用滚槽机压槽。 压槽时管段应保持水平,压槽时应持续渐进,并应用原则量规尺,测量槽全周深度。 (6) 连接两节直管道固定在支架上,留出沟槽缝隙,然后用沟槽卡箍专用接头连接。连接时,应保证两节管道在同一条直线上。 插表 2 沟槽原则深度及公差管径(mm)沟槽深(mm)公差(mm)802.20+0.
24、31001502.20+0.32002502.50+0.33003.0+0.5插图 2 沟槽连接工艺详图3)PP-R 管道热熔连接 热熔连接可靠性极高, 可保证100% 无漏水, 每个连接头强度都高于管材和管件自身强度。用插入式办法熔焊连接时,将管子和管件搭接,不用任何添加剂而直接进行熔接。热熔焊温度范畴为: 26010C。外径d63 如下( 涉及63) 管子均可用加热器进行热熔承插连接。 详细连接如图:插图 3 PP-R 管热熔连接操作图 PP-R 管材与管件连接均采用热熔连接方式,不容许在管材和管件上直接套丝。与金属管道及用水器连接必要使用带金属嵌件管件。熔接施工应严格按规定技术参数操作,
25、在加热和插接过程中不能转动管子和管件,应直接插入,正常熔接在接合面应有一均匀熔接圈。 4)PVCU 管粘接 管材、管件等材料应有产品阐明合格证,管材应有规格、生产厂厂名和执行原则,在管件上应有明显商标和规格。 胶粘剂应标有生产厂名称、生产日期和有效期,并应有出厂合格证和阐明书。 管材和管件在粘合前应将承口内侧和插口外侧擦拭干净,无尘砂与水迹。当表面沾有油污时,应采用清洁剂擦净。 管材应依照管件实测承口深度在管端表面划出插入深度标记。 胶粘剂涂刷应先涂管件承口内侧,后涂管材插口外侧。插口涂刷应为管端至插入深度标记范畴内。 胶粘剂涂刷应迅速、均匀、适量,不得漏涂。 承插口涂刷胶粘剂后,应即找正方向
26、将管子插入承口,施压使管端插入至预先划出插入深度标记处,并再将管道旋转90 度。管道承插过程不得用锤子击打。 承办接口粘接后,应将挤出胶粘剂擦净。 粘接后承插口管段,依照胶粘剂性能和气候条件,应静置至接口固化为止。 10、消防管道及设备安装 工艺流程: 1 )安装准备及材料规定 (1) 消防工程施工前,必要协助甲方进行消防设施设计审核,未经设计审核或设计审核不合格不得擅自施工。 (2) 消防工程施工前必要向消防部门申报关于资料,办理消防施工进场允许证。 (3) 所选用材料必要在消防部门通过登记并具备消防部门发放准销证。 2 )、喷头安装 (1) 喷头安装应在系统试压、冲洗合格后进行。喷头安装时
27、宜采用专用弯头、三通。不得对喷头进行拆装、改动,并禁止给喷头附加任何装饰性涂层。 (2) 喷头安装应使用专用板手。对喷头进行更换时,其规格、型号应相似。 (3) 当喷头公称直径不大于10mm 时,应在配水干管或配水管上安装过滤器。 (4) 安装在易受机械操作损害处喷头,应加设喷头防护罩。 (5) 喷头安装时,溅水盘与吊顶、门、窗、洞口或墙面距离应符合设计规定。 (6) 当通风管道宽度不不大于1.2mm 时,喷头应安装在其腹面如下部位。 3 )、报警阀组安装 (1) 报警阀组安装应先安装水源控制阀、报警阀,然后再进行报警阀辅助管道连接。水源控制阀、报警阀与配水干管连接,应使水流方向一致。报警阀组
28、安装位置应符合设计规定;当设计无规定期,报警阀组应安装在便于操作明显位置,距室内地面高度宜为1.2m ;两侧与墙距离不应不大于0.5m ;正面与墙距离不应不大于1.2m 。安装报警阀组室内地面应有排水设施。 (2) 压力表应安装在报警阀上便于观测位置;排水管和实验阀应安装在便于操作位置;水源控制阀安装应便于操作,且应有明显开闭标志和可靠锁定设施。 (3) 湿式报警阀组安装应符合下列规定: 湿式报警阀先后管道中能顺利布满水;压力波动时,水力警铃不应发生误报警; 报警水流通路上过滤器应安装在延迟器前,并且是便于排渣操作位置。 4 )、其他组件安装 (1) 水力警铃应安装在公共通道或值班室附近外墙上
29、,且应安装检修、测试用阀门。水力警铃和报警阀连接应采用镀锌钢管, 当镀锌钢管公称直径为15mm 时, 其长度以不应不不大于6m; 当直径为20mm 时, 其长充不应不不大于20m; 安装后水力警铃启动压力不应不大于0.05Mpa。(2) 水流批示器安装应在管道试压和冲洗合格后进行,水流批示器应竖直安装在水平管道上侧,其动作方向应和水流方向一致;安装后水流批示器浆片、膜片应动作灵活,不应与管壁发生碰撞。 (3) 信号阀应安装在水流批示器前管道上,与水流批示器之间距离不应不大于300mm。(4) 排气阀安装应在系统管网试压和冲洗合格后进行;排气阀应安装在配水干管顶部、配水管末端,且应拟定无渗漏。
30、(5) 控制阀规格、型号和安装位置均应符合设计规定;安装方向应对的,控制阀内应清洁、无堵塞、无渗漏;重要控制阀应加设启闭标志;隐蔽处控制阀应在明显处设有批示其位置标志。 (6) 节流装置应安装在公称直径不不大于50mm 水平管段上; 减压孔板应安装在管道内水流转弯处游一侧直管上,且与转弯处距离不应不大于管子公称直径2 倍。 (7) 压力开关应竖直安装在通往水力警铃管道上,且不应在安装中拆装改动。 (8) 末端试水装置宜安装在系统管网末端或分区管网末端。 5)、消火栓箱安装 (1) 消火栓箱要符合设计规定,本工程采用组合式消防箱, 内设DN65 消火栓一只, DN65 长度为25M 衬胶龙带一条
31、,QZ19 型直流水枪一支及水泵启动按扭,消火栓箱内设有消防软管卷盘。消火栓内下还应设立有MFZL3 磷酸铵盐干粉手提式灭火器两具。以上配件均应有消防部门制造允许证和合格证方可使用。 (2) 消火栓支管要以栓阀坐标、标高定位甩口,核定后再稳固消火栓箱, 箱体找正稳固后再把栓阀安装好。栓阀安装时,阀门中心距箱侧面应为140mm,距箱后内表面为100mm;栓口距地1.1m. (3 )消火栓箱体安装在轻质墙上时应有加固办法。 (4 )在交工前应将消火栓配件安装完毕。6)、消防系统调试及验收 A.系统调试 (1) 系统调试应具备下列条件: 系统调试应在施工完毕,试压冲洗合格后进行;消防水池、消防水箱已
32、储备设计规定水量;系统供电正常;湿式喷水灭火系统管网内已布满水;干式、预作用喷水灭火系统管网内气压符合设计规定,阀门均无泄漏;与系统配套火灾自动报警系统处在工作状态。 (2) 系统调试内容涉及:水源调试、消防水泵调试、报警阀调试、排水装置调试、联动实验。 (3) 采用专用测试仪表或其他方式,对火灾自动报警系统各种探测器输入模仿火灾信号,火灾自动报警控制器应发出声光报警信号并启动自动喷水灭火系统。 B.系统验收 (1) 系统竣工验收,应由建设主管单位主持, 公安消防监督机构、建设、设计、施工等单位参加,验收不合格不得投入使用。 (2) 系统竣工验收时,施工、建设单位应提供下列资料:批准竣工验收申
33、请报告、设计图纸、公安消防监督机构审批文献、设计变更告知单、竣工图;地下及隐蔽工程验收记录,工程质量事故解决报告;系统试压、冲洗记录;系统调试记录;系统联动实验记录;系统重要材料、设备和组件合格证或现场检查报告;系统维护管理规章、维护管理人员登记表及上岗证。 (3) 系统供水水源检查验收, 系统流量、以及压力实验、消防泵房、消防水泵验收,消防水泵接合器数量及进水管位置、接合器充水实验、系统最不利压力、流量,管网验收,报警阀组验收,喷头验收,系统进行模仿灭火功能实验等应符合自动喷水灭火系统施工及验收规范规定。 7)、阀门安装(1) 阀门安装前, 应做耐压强度实验。实验应以每批(同牌号、同规格、同
34、型号) 数量中抽查10%。强度和严密性实验压力应为阀门出厂规定之压力。并做好阀门实验记录。(2) 阀门安装时,应仔细核对阀件型号与规格与否符合设计规定。阀体上标示箭头,应与介质流动方向一致。 (3) 阀门安装,位置应符合设计规定,便于操作。 8)、卫生洁具安装 工艺流程: (1) 安装前严格检查卫生洁具出厂合格证、外观; 卫生洁具外观应规矩、造型周正, 表面光滑、美观、无裂纹,边沿平滑,色调一致。 (2) 卫生洁具安装时,应仔细核对卫生洁具型号、规格、质量与否符合设计规定。(3) 卫生洁具安装时排水出口与排水管承口连接处必要严密不渗漏,卫生洁具排水管径和最小坡度必要符合设计规定和施工规范规定;
35、支托架应防腐良好,埋设平整牢固,支架与洁具接触要紧密。 (4) 卫生洁具安装容许偏差、安装高度必要符合设计规定,如设计无规定期应符合规范规定。 9)、管道试压与吹洗 (1)室内给水、热水、消防给水管道都必要做水压实验, 依设计规定, 给水、热水管道实验压力为1.2MPA,消火栓系统管道实验压力为1.6MPA, 喷淋消防系统管道实验压力为1.8MPA 。在实验压力下观既测10min,压力降不应不不大于0.02 MPa,然后降到工作压力进行检查,应不渗不漏。 (2) 室内排水主立管及水平干管管道均应做通球实验,隐蔽或埋地排水管道在隐蔽前必要做灌水实验。室外排水管道埋设前必要做灌水和通水实验,排水应
36、畅通,无堵塞,管道接口应无渗漏。 (3) 管道在试压完毕后即可做冲洗。冲洗应用自来水持续进行,应保证有充分流量。冲洗干净后办理验罢手续。 10)水泵安装及调试(1)水泵基本施工 按水泵基本图进行基本浇注,待水泵基本达到永久强度后,用1:2 水泥砂浆将基本四周抹光压平,不需预埋任何埋件。由土建专业质检员检查合格后,填写水泵基本预检记录,交设备专业,并分别由交方与接方签字,也可填写中间验收记录,以上资料设备专业均需留存。(2)隔振安装2.1隔振器安装a.测出基本纵横中心线,依照水泵底座尺寸定隔振器位置。隔振器参照95SS103。其型号选取依照下列条件:水泵机组型号、规格、转速;机组底座尺寸;水泵、
37、电动机和底座重量等。b.卧式水泵隔振,隔振器与水泵基本不固定。c.立式水泵隔振,隔振器与水泵基本固定。立式水泵安装及隔振,优选国家建筑原则设计立式水泵隔振及其安装图集 95SS103中,隔振器为 JSD 橡胶隔振器,若水泵型号与图集上不符,按 JSD 橡胶隔振器选取办法选用偏大 JSD 橡胶隔振器及钢板。隔振器支承为 4 个,隔振器必要与水泵基本固定,详细安装方式见下图:2.2 型钢基座安装 水泵与隔振器之间采用钢板(立式泵)或型钢基座(卧式泵),形成类似混凝土减振板惰性块。型钢基座上面与水泵用螺栓连接,下面与隔振器连接,螺栓上下必要垫平垫与弹簧垫片,安装后,调节型钢基座水平。(3)水泵安装3
38、.1 就位前应做下列复查 a.基本、型钢基座平面位置和标高应符合设计规定。设备不应有缺件、损坏和锈蚀等状况,水泵进出口管口保护物和封盖,如失去保护作用,水泵应解体检查。 b.盘车应灵活,无阻滞、卡住现象,无异常声音。3.2 泵体安装 用倒链将水泵吊至型钢支架上,将水泵底座与型钢支架用螺栓连接,螺栓下必要垫平垫与弹簧垫片。然后测定水泵水平度,把水平尺放在水泵轴上,测量轴向水平;或把水平尺放在底座加工面上或出口法兰面上,测量纵向、横向水平;或用吊垂线办法,测量水泵进口法兰垂直平面与垂线与否平行,并要测电机与水泵连接处同心度。调平后出口及外观进行有效保护,等待配管。(4)水泵机房管道安装4.1 按照
39、机房管道新排布图及空间状况,重新排布管道,然后进行机房内管道及附件安装。机房内管道安装时,依照管道走向及标高,采用拉线方式,安装好各支架,然后用倒链将管道提高到相应位置;安装完所有主管道后,将管道进行冲洗干净,直至验收合格后,方可进行与设备碰头连接,在与水泵碰头时,注意水泵进出口,以免接错。4.2 进行阀门及附件安装时,注意阀门承压方向及启动方向,且要安装在容易操作地方。压力表采用盘面较大,以便能清晰读数,且应安装在光线较亮,向光侧,以便读数。(5)设备单机试运转及变频供水设备调试5.1、试运转条件:(a) 泵连接部位牢固。(b) 有预润规定部位应按设备技术文献规定进行预润。(c) 润滑、水封
40、、轴封、密封冲洗等附属系统管路应冲洗干净,保持畅通。(d) 配电系统安全保护装置应灵活可靠。5.2、水泵试运转 泵试运转应在各独立附属系统试运转正常后进行,泵起动和停止应按设备技术文献规定进行。泵起动前泵入口阀门应全开,出口阀门关闭,泵运转不应少于 2 小时,并应符合下列规定。(a) 盘动叶轮应灵活,无阻滞、卡住现象,无异常声音。(b) 通电点动,电机与否正转。(c) 水泵试运转 2 小时后,水泵轴承温升必要符合设备阐明书规定。(d) 水泵试运转其他附属系统运转应正常,压力、流量、温度和其她规定符合设备技术文献规定。流量测定可运用测电动机运营电流值与水泵铭牌上最大电流与最大流量比值拟定。(e)
41、 对离心水泵,普通填料泄漏量不应不不大于 60ml/h,机械密封不应不不大于 5ml/h。(f) 用声级计测水泵噪声,应符合设备阐明规定。5.3、变频供水设备调试(a) 在给水系统各种设备、阀件安装合格,水压实验完毕后,进行变频供水泵调试。(b) 一方面依照建筑物高度,在变频器上设定恒压值。依照建筑最不运用水点距变频水泵高度加阻力损失及自由水头。拟定变频器恒压值。(c) 变频调速泵组构成及控制,主泵为软启软停,逐台变频投入使用:各区泵组由均由三台主泵、一台副泵、变频器、控制某些构成。三台主泵为两用一备,由变频器控制各台水泵逐台投入运营,自动工频、变频转化。晚间小流量时由小泵运营。(d)泵组全套
42、设备及控制某些均由厂商提供,厂商还应负责设备调试、试运营。11) 管道防腐及保温 (1 )管道防腐 消火栓管道外刷银粉两道,再刷大红面漆两道,做好防腐后管道要进行成品保护,防止防腐层破坏。 (2 )管道保温 本工程热水管采用30mm 厚聚乙烯发泡管保温, 外包0.22mm厚聚氯乙烯膜,室内公共部位明露给水管、消防管采用15mm 聚乙烯发泡管保温。外 包0.18mm 厚聚氯乙烯膜。施工时用毛刷在聚乙烯发泡管壳纵、横截面上均匀地涂上厂家指定粘结剂,然后将管壳合在管道上压紧、粘牢,再将接缝处搭接聚乙烯膜粘紧。相邻对接管壳之纵向缝错开,且对接牢固,在此对接缝外表另用厂方提供专用胶带粘牢。保温管道支架处
43、应留膨胀伸缩缝,并用保温材料填实至管道保温厚度。 第六章 重要资源筹划(一)重要劳动力筹划施工劳动力是施工过程中实际操作人员,是施工质量、进度、安全、文明施工最直接保证者。咱们选取劳动力原则为:具备良好质量、安全意识;具备较高技术级别;具备相类似工程施工经验人员。1、 本工程劳动力划分为六大类第一类为电气专业技术工种。第二类为给排水专业技术工种,第三类为消防专业技术工种,第五类为空调与通风专业技术工种,第六类为燃气类专业技术工种,这些人员均属我司自有职工,具备丰富现场工作经验,持有相应上岗操作证。组织时依照各人技术特长合理分派工作。此类人员来源为长期与我司合伙成建制施工劳务队伍,进场人员具备相
44、称素质。劳务层组织由项目经理部依照项目部每月劳动力筹划,由我司劳力资源科调配。2、 劳动力考核对进入本工程劳动力特别是专业性强技术工种和纯熟技术工种都要进行考核。构成专门考核小组对这些员工进行实际操作与理论水平考核评审。考核评审合格方可进入本项目施工。3、 劳动力培训对考核合格劳务队伍,转入培训。上岗前要对所有员工集中进行安全教诲,现场各项规章制度教诲,从各工种抽人员构成消防救护队,进行消防急救培训。把项目质量,文明施工目的层层分解、交底,让每一种员工明确自己目的和规定。对核心性工艺,工法有针对性地组织有关工种人员进行培训。4、 劳动力储备除按劳动力筹划组织劳动力进场外,还要按进度筹划储备一批
45、高素质施工作业队,储备人数约为劳动力筹划20%,这批人员可依照现场需要随时抽调,优先保证本工程作业需要。 (二)重要施工机具筹划 依照该工程实际状况和各安装工程工程量,为保证工程进度,按早准备,合理使用原则,作出施工机具和检测仪表筹划。用于工程施工机具设备序号称名型号单位数量备注1电焊机台32台钻12mm/16mm台23电动绞丝机台44气割设备套25电动试压泵台16手动试压泵台27砂轮切割机台38电锤把69手枪电钻把410手拉葫芦5t*6m台111手拉葫芦2t*9m台112压力表块413角向砂轮机台614手动绞板把415管钳把15(三)重要材料设备筹划1)重要施工材料投入以工程施工图预算实物工程量和施工组织设计为根据,在开工之前先做好材料、设备需用量筹划,按各分某些项工程施工进度筹划列出其数量、规格、型号和进场时间。2)材料管理制度1、建立基于 IS09001- 质量体系材料供应保证机制,将要素明确贯彻,编制工程质量筹划。2、依照施工进度筹划和预算中工料分析,编制工程所需材料用量筹划,作为备料、供料和拟定仓库、堆场面积及组织运送根据。3、依照材料需用量一览表,提出各种材料筹划,依照施工进度筹划好材料进场时间,并拟
