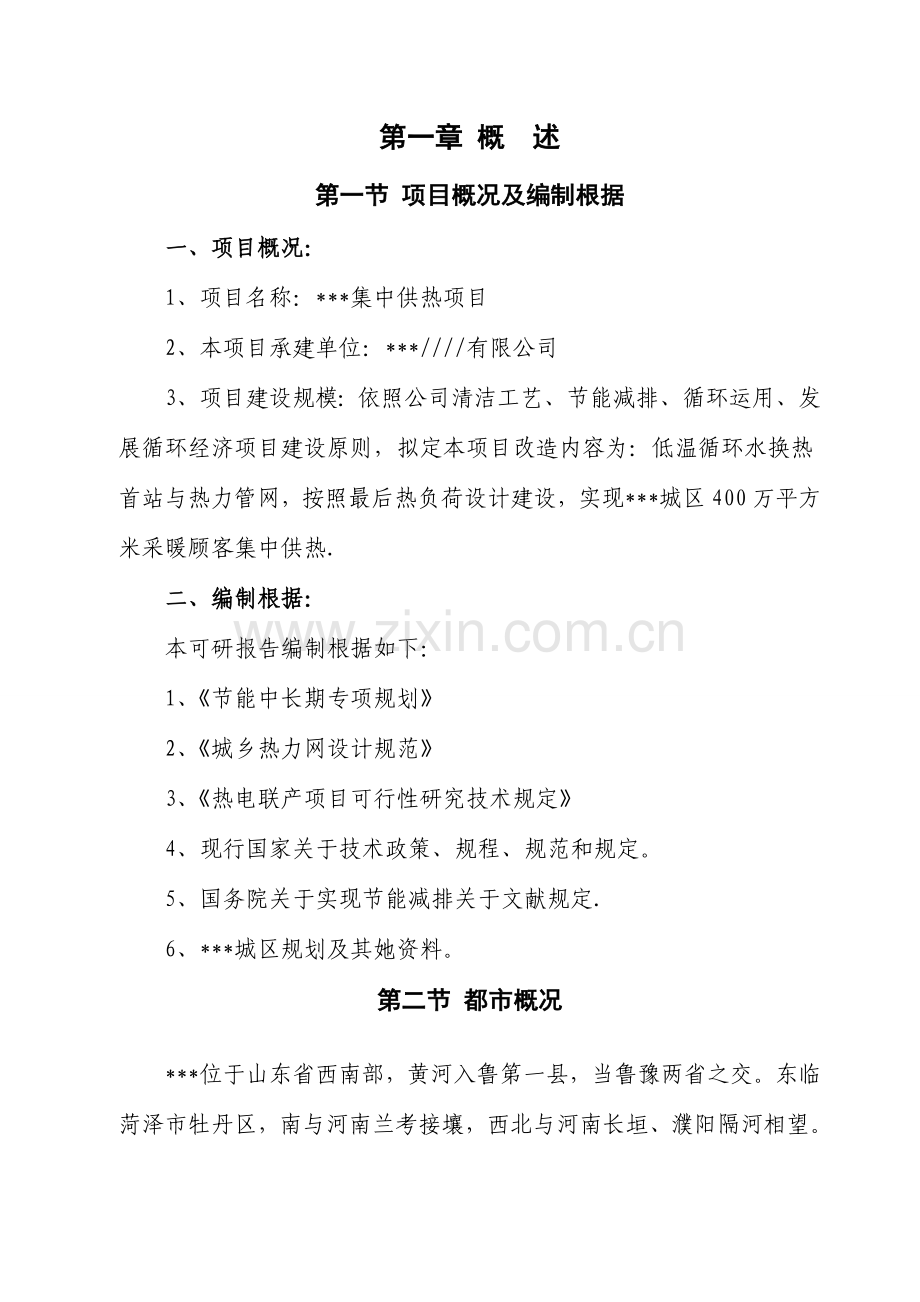

第一章 概 述
第一节 项目概况及编制根据
一、项目概况：
1、项目名称：***集中供热项目
2、本项目承建单位：***////有限公司
3、项目建设规模：依照公司清洁工艺、节能减排、循环运用、发展循环经济项目建设原则，拟定本项目改造内容为：低温循环水换热首站与热力管网，按照最后热负荷设计建设，实现***城区400万平方米采暖顾客集中供热.
二、编制根据：
本可研报告编制根据如下：
1、《节能中长期专项规划》
2、《城乡热力网设计规范》
3、《热电联产项目可行性研究技术规定》
4、现行国家关于技术政策、规程、规范和规定。
5、国务院关于实现节能减排关于文献规定.
6、***城区规划及其她资料。
第二节 都市概况
***位于山东省西南部，黄河入鲁第一县，当鲁豫两省之交。东临菏泽市牡丹区，南与河南兰考接壤，西北与河南长垣、濮阳隔河相望。总面积1370平方千米，拥有耕地124万亩，总人口79万。现辖2个街道、9个镇、3个乡，共有389个行政村、921个自然村。
东明历史文化悠久。有史记载可追溯至夏朝，秦始皇命名为东昏，西汉王莽改制置***。先秦思想家庄周、西汉丞相陈平、东汉丞相卞壶、唐英国公徐懋公、唐宰相刘晏、唐朝农民起义领袖黄巢、北宋宰相张齐贤、明兵部尚书石星以及当代亚洲巨人穆铁柱等东明籍人物在历史长河中各领风骚，为东明增添了灿烂光辉。
东明物产资源丰富。***地处中原油田腹地，富含石油、天然气。***属北温带季风型大陆性气候，四季分明，光照充分，农副产品种类齐全，量大质优。东明劳动力资源丰富，名胜古迹众多。运用这些优势发展石油天然气化工、农副产品加工和观光旅游业得天独厚。东明盛产绿色环保西瓜、小麦、玉米、大豆等农副产品，是全国唯一县级“中华人民共和国西瓜之乡”、全国商品粮基地县、平原绿化先进县。
东明交通便利，新石铁路横贯东西，106国道穿越南北，高兰、东兰公路从腹地穿过，梁兰公路连接鲁豫，东明黄河公路大桥使东明与黄河北部连成一片。东岚高速公路使胶东半岛与鲁西连成一线，将改进基本设施和投资环境，有助于东明经济发展。日东高速公路是位于山东南部一条交通大动脉.东起日照海滨西至菏泽东明，全长400余千米。程控电话装机容量达到15万门，宽带可随时接到顾客，政府局域网己经建成，基本实现了信息网上查询、文献网上传播、资源科室共享。
第三节 公司概况
东明石化是国有大型公司，公司始建于1987年，既有员工4000余人，总资产126亿元，其中固定资产80亿元，占地面积480万平方米。具备原油一次加工能力600万吨/年，二次加工能力240万吨/年，重要生产高标号汽油、柴油、石油液化气、溶剂油、液体石蜡、聚丙烯、高级别道路沥青、石油焦等石化系列产品，产品覆盖河南、四川、湖北、湖南、安徽、江苏、浙江、福建、云南、广东等地。实现销售收入145亿元，位居“中华人民共和国公司五百强”第391位，是中华人民共和国500家最大公司集团、中华人民共和国大公司集团竞争力500强、中华人民共和国制造业500强、中华人民共和国化工百强、山东省百强公司之一。
公司下设八个二级集团、两个管理中心和九个职能部门，在北京、济南、日照、新疆、上海、香港、新加坡等地分别设有驻外办事机构，下属恒昌化工集团公司在新加坡证券交易所上市。近年来，集团秉承稳健经营理念，坚持走内涵与外延相结合发展道路，积极推动节能减排，倡导清洁生产，致力环保，创新公司管理，努力打造资源节约型和环境和谐型公司，管理水平和综合效益不断提高，当前已形成催化、焦化、加氢、蒸馏、吸附等完备生产加工手段，具备热电、酸性水汽提、污水解决、硫磺回收、干气回收等完善配套设施，拥有燃料油进口资质、成品油批发资质以及原料中转码头、仓储库、千万吨“日照—东明”输油管道、铁路专用线、自备列车、原料成品中转库、物流配送中心等当代化物流体系。
在各级党委、政府对的领导和社会各界支持下，近年来山东东明石化集团环绕建设千万吨级炼油基地，积极实行“跨越式”发展战略，相继投入资金近百亿元先后建成了各种大型石油化工项目，生产规模不断扩大，经济效益不断增长，发展日新月异，各项工作蒸蒸日上，成为全国地方炼化公司发展排头兵，被山东省拟定为建设"鲁西南石油化工基地"龙头公司。先后荣获全国文明单位、中华环境和谐公司、全国“守合同重信用”单位、全国先进诚信公司、全国公司改革示范单位、全国公司文化建设先进单位、银行业“最佳信贷诚信公司”、山东省资源综合运用公司、山东省管理示范公司等多项国家、省、市级荣誉称号。董事局主席兼总裁李湘平现为全国劳动模范、全国先进公司家、山东省“十大杰出青年公司家”和十一届全国人大代表。
将来五年，东明石化将继续坚持“油化并举、油气互补，努力发展石油化工、煤化工、氯碱化工和精细化工”发展战略，以跨入“中华人民共和国公司500强”、销售收入过百亿元为新起点，以建设“千万吨级炼油能力”、“山东省重要能源化工基地”为目的，扩大炼油规模，加快化工转型，“坚持科学发展观，立足`中华人民共和国公司500强`，力求3-5年位次前移200位”。努力打造千亿公司，把东明石化建设成为以炼油为龙头，集石油化工、氯碱化工和煤化工于一体新型能源化工基地。
东明石化荣获全国“重叠同，守信用”单位、全国精神文明建设先进单位、中华人民共和国化工百强公司、AAA级银行信用公司、国家一级档案管理公司、山东省工业百强公司、山东省管理示范公司、山东省管理创新先进公司等荣誉称号，通过了ISO9001质量认证。董事长李湘平被评比为山东省“十大杰出青年公司家”、“山东省劳动模范”、全国人大代表。东明石化实现销售收入22.6亿元，利税2亿元。今年1－11月份实现销售收入26.7亿元，利税1.82亿元，全年预测可实现销售收入30亿元，利税2亿元。
东明石化坚持“油气并举、油化互补、综合发展”规划，实行“四步走”战略：第一步巩固炼油平台。发挥规模效益，为发展下游产品打好基本。第二步突出特色经营。运用原料资源优势，重点发展高附加值石蜡、地蜡、微晶蜡、氯化石蜡等蜡化工项目。第三步完毕化工转型。发展天然气化工、煤化工和精细化工，建成化工平台。第四步形成大化工格局。先后，建成3－5个现规模石化集团。
东明石化工业园公用工程完善，招商引资环境优越，按照“实行、开发、储备三同步”原则，优先发展专业性强、附加值高项目，筹划在园内建成石油化工、煤化工、氯碱、蜡化学、精细化工等八大分区。预测项目总投资42亿元，销售收入100亿元，利税8亿元。通过“三个五年筹划”发展，实现石化产业链式发展，发挥基地化、大型化、集约化园区效应，稳健提高经济效益。规划目的实现后，东明石化将步入国家特大型公司之列，成为山东省重要石油化工基地。
设 备 概 况
3#
4#、5#
6#、7#
锅炉型号：YG-75/3.82-M1型
锅炉型号：YG-75/3.82-M1型
UG-75/5.3-J
制造厂家：济南锅炉厂
制造厂家：济南锅炉厂
济南锅炉厂
制造年月： 4月
制造年月： 5月
2月
投产年月： 10 月
投产年月： 11 月
投产
锅炉蒸发量：75t/h
额定蒸汽压力：3.82MPa
额定蒸汽温度：450℃
给水温度：150℃
一次风预热温度： 150℃
二次风预热温度： 150℃
排烟温度：140℃
锅炉蒸发量：75t/h
额定蒸汽压力：3.82MPa
额定蒸汽温度：450℃
给水温度：150℃
一次风预热温度： 150℃
二次风预热温度： 150℃
排烟温度：140℃
75t/h
3.82MPa
450℃
150℃

第四节 本期建设规模
从电厂出发至各供热点管网敷设，以及换热首站。
第五节 重要技术原则
1、贯彻建设部颁发‘集中供热若干技术规定’。
2、管网敷设时，力求平直，在满足热补偿前提下，尽量减少弯头、管件。
3、管网应尽量避开市区繁华地段和人员密集活动区及商贸网点。
4、管网敷设时，力求平直，在满足热补偿前提下，尽量减少弯头、管件。
5、节约工程投资、减少工程造价、缩短建设工期，力求较好经济效益。

第二章 项目建设必要性
第一节 项目提出背景
为保证社会经济可持续发展、资源最大限度运用，国家当前提出了建立“节能降耗环保型社会”21世纪发展重大战略目的，并从工业生产和人民生活各个方面予以实行。由于国内正处在工业化和城乡化加快发展阶段，能源消耗强度较高，特别是热电厂高投入、高消耗、高污染粗放型经济增长方式，加剧了能源供求矛盾和环境污染状况。要解决国内能源问题，必要大力推动节能降耗，提高能源运用效率。节能是缓和能源短缺，减轻环境压力，保障经济安全，实现全面建设小康社会目的和可持续发展必然选取。节能降耗体现了科学发展观本质规定，是一项长期战略任务，必要摆在更加突出战略位置。
第二节 项目建设必要性
一、热负荷增长及人民日益增长物质文化需要
近几年来，在***委县府领导下，经济发展迅速，都市规模不断扩大，老城区改造和城中村改造及新城区开发同步并进。城区面积面积不断扩大，依照***都市总体规划及***供热规划，县城向南建设发展，新建规划建筑面积将达到500万㎡。届时，整个城区建筑面积达到600万㎡。随着东明社会经济持续稳定发展，城乡社区建设日新月异，都市化水平逐渐提高，人民物质文化生活水平越来越高，对生活质量规定越来越迫切。近年来，东明城区市政基本设施虽然发展较快，但集中供热设施尚不完备，家庭及企事业单位办公场合冬季采暖多用空调、燃气或者自制烧煤土暖气来供热。这些供热方式消耗大量高品质电力能源同步由于自制烧煤土暖气也对环境导致了污染。当前，***供热方式及体制都比较落后，缺少有机协调及统一考虑。东明城区当前尚未实行集中供热，集中供热尚处在初步发展阶段。这与东明构建和谐社会，增进***经济社会发展，实现建设“当代化都市”发展目的极不相符。
城乡区建设迅速发展，对都市集中供热需求越来越大，对城区大气、水体环境治理力度也越来越强。集中供热是保护环境，节约能源和改进生活条件较为有效途径。因而，东明提高供热普及率实行集中供热工程非常必要。符合实现建设“当代化都市”发展规划。
二、节能减排、清洁生产、加强资源综合运用需要
作为东明城区供热唯一热源点，东明石化集团有限公司装备5台中温中压75t/h循环流化床锅炉+2台15MW抽凝式汽轮发电机组，全厂热效率仅为53.5%。改造为循环水供热项目完后，2台15MW抽凝式汽轮发电机组冬季进行低真空循环供热,常年供热全厂热效率将达到79.6%。
实现高温循环水集中供热，是在不扩机不扩炉状况下提高热电厂供热能力，是节约能源减少都市污染源，提高都市大气环境质量重要办法。
实现高温循环水集中供热不但具备良好节能、环保效益，并且具备深远社会效益。循环水集中供热实现，有助于创造良好工作和生活环境。并且，随着循环水集中供热发展，对引进外资内资、引进先进工艺、技术方面，起着越来越重要影响。
综上所述，对东明进行热力规划，提高都市热化率，实现热电联产、集中供热已势在必行。不但可以有效地节约能源、保护环境、缓和电力紧张、提高生活质量，并且还能改进投资环境和生态环境，对城区建设和招商引资有着重要意义。依照该项目建设需要，由项目法人单位***////有限公司委托山东天润热电设计有限公司承担编制本项目可研报告编制工作。
第三章 热负荷
东明石化集团有限公司设备配备和供热能力如下：
一、锅炉设备：（参照同行业电厂锅炉和机组型号）
1、济南锅炉厂生产YG-75/3.82-M1–M21型循流化床锅炉5台。
二、汽轮发电机组
青岛汽轮发电机厂生产C12-3.43/0.981型汽轮机2台配套QFW-15-2型汽轮发电机2台。
设计热负荷拟定
依照建设部门提供资料，及咱们实地勘察，究竟，城区重要供热面积如下：
社区
建筑规模（万平方米）
水岸鑫城
36
玉皇社区
30.4
凤凰家园
22.8
中央当代城
21.8
石化社区
13
翡翠城
18.5
御景豪庭
9.5
梦蝶江南庄园
17.5
曙光城
13.6
大洋福邸
31
东方世纪城
27.5
富达家园
59.2
和谐家园
14.5
万城国际
35
帝豪花园
19.6
莱茵河畔
16
惠商正邦
15
天正中央大街
16.5
金茂广场
40
大都会广场
20.4
上海城
35.7
滨河奥林城
38.2
天下合和
7.3
高压走廊片区
31.9
丰海御龙湾
25.9
共计
681.8

1、热负荷记录
通过记录至底，***重要建筑面积达到600万平方米，届时，供热率达到40%，供热面积可达到280万平方米，到，***重要建筑面积达到840万平方米，届时，供热率达到50%，供热面积可达到400万平方米
2、设计热负荷
***采暖期室外计算温度为-5℃，采暖期室外平均温度为1.7℃，采暖期室内计算温度为18℃，采暖期为100天。因而平均负荷系数为：
18-1.7
=0.709
18-（-5）
最小负荷系数为：
18-5
=0.565
18-（-5）
由此得出***城区各区域设计热负荷如下：
设计热负荷表按平均采暖热指标（45W/m2）计算得出采暖热负荷如下：
，最大热负荷400万㎡×45 W/m2=180 MW
采暖热负荷汇总表
单位
最大
平均
最小
MW
180
127.6
101.7
GJ/h
648.0
459.4
366.1

第四章 高温循环水供热系统
第一节 概 述
随着国家《能源法》颁布实行和世界能源日益短缺，公司节能工作显得越来越重要了。一种热电厂，厂内综合热效率仅为30%～40%，其他热量白白损失掉了，而其中最大就是凝汽器冷源损失，约占总损失60%。如何减少冷源损失，提高全厂热效率、达到节能挖潜目，是当前急待解决问题。国家计委、经贸委、建设部、国家环保总局联合下发计《》1268号文《关于发展热电联产规定》明确指出：热电联产具备节约能源，改进环境，提高供热质量，增长电力供汽等综合效益。文献规定50MW如下供热式汽轮发电机级须符合如下指标：1、总热效率年平均不不大于45%。2、热电联产热电比平均不不大于100%，抽凝式汽轮机低真空运营，运用循环水供热，其系统热效率可达到80%—85%左右，热电比可达到800%，经济效率明显。当前在东北、华北、西北地区乃至黄淮地区已得到广泛应用，深受热电公司欢迎。
第二节 循环水供热可行性分析
循环水供热基本原理是减少凝汽器真空，提高汽轮机排汽温度，将凝汽器循环水直接作为采暖用水为热顾客供热。汽轮机改为低真空供热后，热顾客事实上就成为热电厂“冷却塔”，汽轮机排汽余热可以得到有效运用，避免了冷源损失，大大提高了热电厂能源综合运用率。
本项目对热电厂既有供暖管网和设备进行改造，实现电厂循环水在供暖系统内循环，将循环冷却水出口热水热量所有综合运用，直接用作供暖循环水。当前热电厂循环水，所有进入冷却塔，进水水温30℃，出水水温20℃。改造为循环水供暖系统后需要进水水温60℃，回水水温50℃，通过调节汽轮机凝汽器真空而提高循环水温度，加大流量到5200m3/h左右，可以满足160万m2采暖热顾客供暖需求，增长采暖热负荷，咱们采用在厂内建设高温汽水换热站，换热站于循环水供热设备并联使用，即运用了循环水热能，厂内汽水换热站冷凝水还可以回收运用，同步扩大了电厂160万m2供热能力。
一、改造方案
下面以C15-4.90/0.981汽轮机为例简介改造方案.机组技术参数如下：
型 号 C15-4.90/0.981
额定功率 15MW
最大功率 18MW
额定转速 3000r/min
新蒸汽压力 4.90±0.203MPa
新蒸汽温度 470 ±10 15℃
排汽压力 5.828kPa
额定进汽量 98t/h
最大进汽量 130t/h
额定抽汽量 50t/h
最大抽汽量 80t/h
冷凝器
冷却面积 1200m2
冷却温度 20℃
冷却水量 3000t/h
水室内最大容许水压 0.34MPa
1、在不增长重要设备状况下，运用抽凝式汽轮机排汽潜热，采用循环水都市居民供暖，凝汽器作为表面式加热器，循环水被加热后对外供热，凝汽器内汽侧压力决定了循环水温度，它们之间关系为表达为：
tw2=ts-st
其中：tw2——循环水出口温度℃
ts—凝汽器压力所对汽饱和温度℃
st—凝汽器端差普通为5—10℃
正常状况下，汽轮机运营时排汽压力为5.83KPa左右，所相应温度为36℃，循环水出口温度为25℃左右，这不能满足采暖和供热水规定，必要提高凝汽器工作压力。当凝汽器压力提高到32—38KPa时，相应饱和温度为70—75℃，循环水出口温度为60—65℃，回水温度为45—50℃。60—65℃热水直接供热已能满足供暖规定。
C15-4.9/0.98抽凝式汽轮机在正常工业供汽状况下，有38—43t/h蒸汽排到凝汽器，将汽轮机排汽压力提高到32Kpa时，其排汽温度为70℃，循环水出口温度可达到60℃，按照32Kpa蒸汽汽化潜热2331.9 kJ/kg，采暖热指标40W/m2（144 kJ/ m2.h），计算可知一台C15—4.9/0.98抽凝式汽轮机在满足正常工业抽汽条件下，低真空运营循环水供暖面积可达到61.5—70万平方米，每小时供热量88.6—100.3 GJ/h。
计算过程如下：
单位采暖面积所需热量按40W/m2（144 kJ/m2.h）；
一台C15机组正常抽汽时凝汽量47t/h，循环水带出热量（供热量）=凝汽量×汽化潜热=47×1000×2357=110.8×106KJ/h；
可供采暖面积=110.8×106 /144/10000=76.9万m2；
所需循环水量=110.8×106/[（60-50）×4.187×1000]=2644t/h。
2、C15-4.9/0.98汽轮机低真空循环水供暖面积为80万平方米。
3、低真空循环水供热时，汽轮机发电量将相应减少8-10%。由于大某些抽凝机组均有一定过负荷能力，因而可恰当增长汽轮机进汽量，使机组带满电负荷。
4、C15-4.9/0.98机组低真空循环水供暖时需对汽轮机进行一定改造。依照已进行低真空供热改造机组实际运营状况看，低真空运营对汽轮机轴向推力、汽缸中心影响不大。改动项目有：a、将凝汽器循环水由双路双流程改为单路四流程。其目一是提高循环水在管内流速，这样既可以减少铜管结垢，又可增强换热效果；二是提高循环水出口温度 ,满足供暖需要。b、考虑到机组改为低真空运营循环水供热后，凝汽器所承受压力将会增长（由系统定压值及定压点拟定），因而对凝汽器应进行适度补强。c、为理解决抽凝机组改低真空循环水供热，排汽过热度高问题，在凝汽器排汽口加装除盐水喷水装置。改造内容每台机组改造费（含厂家校核计算费）不超过25万元，工期每台不超过20天。
5、低真空循环水供热对汽轮机各某些影响：
a、低真空运营时机组轴向推力变化
汽轮机转子轴向推力是由动叶先后压差和蒸汽在动叶内动量变化产生推力、叶轮轮盘先后压差作用产生推力以及静推力几某些构成。当汽轮机低真空运营时，这些推力将受到影响。为保证机组安全运营，可以采用减少前端汽封压力，增长叶轮平衡孔面积和拆除末级等办法减小轴向推力。但是，从当前已进行低真空运营机组运营状况看，轴向推力增长并不明显。因而对机组可以不必改动，仍能保证安全运营。在机组循环水供热实际改造中，为了防止低真空运营后轴向推力增长，可将汽轮机前汽封进行改造，将前汽封漏汽由原送入高加改至送入低加，以平衡低真空运营所导致轴向推力增长。
按照过去观点和计算公式，都以为汽轮机低真空供热使汽轮机最末级抱负焓降减少，相应地使级速度比增大，使级反动度增长，导致轴向推力增长。但近来观点以为，在已经进行各种不同构造汽轮机改造后低真空运营时，都未浮现过轴向推力增长诸多状况，并且运营中还往往浮现推力轴承非工作面受力增大问题。某些学者指出，原反动度计算公式不合用于超临界流动状态并且没有考虑到变工况时动叶入口撞击角问题。按照修改后变工况下级反动度计算公式，就会得出在背压提高初期和中期，最末级反动度逐渐减小，直至背压提高到0.03MPa后，反动度才开始逐渐增长。因而，在0.05Mpa背压如下，最末级反动度不会超过本来水平。
设计工况下，背压0.00596Mpa时，最末级平均反动度为0.55；按新公式计算，背压上升到0.0325Mpa时，最末级平均反动度为0.31。
综上所述，机组低真空运营时轴向推力不会增长诸多，机组运营是安全。
b、低真空运营对汽缸膨胀和凝汽器影响
低真空运营时，由于背压提高，排汽温度升高，汽缸膨胀量增大，从而变化了通流部份动静间隙。静子后来缸中心为零点向前膨胀，转子以推力轴承为零点向后伸长，但是由于温度变化不大，动静间隙变化不致于产生摩擦和振动。就既有机组低真空运营状况来看，对汽缸膨胀影响不大。
低真空运营时，凝汽器膨胀因排汽温度升高增长。膨胀增长过多，也许会导致管束与管板膨胀接口因膨胀不同而破坏密封性，甚至使汽轮机后轴承升高，从而影响汽轮发电机组对中，以致加大振动值。但是由于凝汽器膨胀量甚小，在已运营机组中还没有发生上述现象。为解决非正常状态排汽过热问题，可在凝汽器排汽口加装除盐水喷水装置，以减少排汽温度。
c、低真空运营对凝结水系统影响
低真空运营时，凝结水温度相应升高，但由于进入汽封加热器漏汽量（汽轮机先后汽封、自动主汽门、调速汽门等）不超过1 t/h，因而凝结水在汽封加热器中温升不会超过10℃，因而汽封加热器可正常工作。低压加热器可依照运营实际状况决定汽侧与否投入运营。凝结水泵在低真空运营时泵水更为可靠，不必对其进行改造。
d、低真空运营对射水系统影响
低真空运营时抽入射水抽气器空气及少量排汽温度相应升高，会使射水系统水温有些许上升，但不会太多，普通不会导致抽气器结垢。实际运营时可略微增长射水池补水，使射水池水温回答到本来水平。
e、低真空运营对冷油器、空冷器影响
由于低真空运营时循环水供水温度升高，因此冷油器、空冷器冷却水须此外提供。可采用两个方案互为备用：一是当冬季化学持续补水时，将冷油器、空冷器冷却水切换为工业水，冷却后再去化水；二是加装一台小型循环泵，运用原循环水系统专供冷油器、空冷器冷却用水。
f、低真空循环水供热时循环水管线补水量按循环水流量2%考虑，补水量为53t/h。为防止循环水系统结垢，拟采用软化水补水方式，相应增长一套软化水解决设备。
g、凝汽器排汽口加装除盐水喷水装置后，其减温水由除盐水补水管提供，不增长凝结泵承担。
h、为防止事故状态下系统超压危及凝汽器安全，在系统回水管路上加装安全阀，保证回水压力不超过设定压力。此外，供热循环水回路凝汽器进水侧安装迅速关断阀，在水泵突然停电等事故状态下迅速切断凝汽器进水。

二、低真空循环水供热关于技术经济指标计算（以C15-4.9/0.981机组为例）
1、循环水流量和供热面积
单位采暖面积所需热量按40W/m2（144kJ/m2.h）；
C15-4.90/0.981机正常抽汽时凝汽量47t/h，循环水带出热量＝凝汽量×汽化潜热＝47×1000×2357＝110.8×106KJ/h；
热网循环水量=110.8×106/[（60-50）×4.187×1000]=2644t/h；
可供采暖面积=110.8×106 /144/10000=76.9万m2；
循环水24小时带走热量=110.8×106×24=2.66×109KJ。
2、热网循环水泵电功率和耗电量
热网循环水泵设计采用三台（两用一备）。水泵流量1342 m3/h，扬程81mH2O，电机功率400KW。热网循环水泵小时耗电量800KWh。
3、循环水系统补水量
依照《热力网设计规范》并参照已运营低真空循环水系统实际状况，取热网补水率2%，得系统每小时补水量为2684×2%＝53t/h。
4、汽轮机背压提高所减少发电量
由于抽凝机组背压提高（真空减少），机组将减少发电量8～10%。C15-4.90/0.981每小时减少发电量为15000×10%＝1500 KWh。
三、结论
综上，低温循环水供热方案投资、维护费用低，运营经济，既充分运用了电厂排热损失，节约能源，减少环境污染；又可节约建设资金，减少供热成本，为公司创造良好经济效益
第三节 换热站某些
一、换热站性质
依照供热面积增长状况，预留换热站建设场地。
二、换热站介质参数拟定
供回水温度为90-120℃/50℃
三、换热站负荷
该换热站供暖面积规划为240万m2，按赣榆地区民用采暖热负荷指标为45W/m2，计算总热负荷为108MW。。
四、换热站重要设备选取
1、换热器选取计算
已知采暖总热负荷为108MW，考虑工程需分期实行及调峰需要，本工程共选取3台功率为55MW，供回水温度为120/50℃换热器。
2、循环水泵选取计算
已知采暖总热负荷为108MW，循环水量为5200t/h。依照外网提供资料，选取循环水泵3台，两开一备。参数拟定为：流量：3000t/h，扬程：76mH2O，功率：720KW。
3、补水泵选取计算
补水系统直接补充蒸汽冷凝水，依照补水量为循环水量4％左右，系统需补水量为210t/h，选取2台变频补水泵，参数拟定为：流量：210t/h，扬程：38mH2O，功率：27.5KW。
4、换热站系统流程
在当前240万m2热负荷状况下，低真空循环水经换热站对外供热，50℃回水通过换热站电子除垢器解决后再回到凝汽器。从凝汽器出来变成60℃水进入换热站，通过换热站内汽水换热器，变成90℃-100℃高温水，通过循环水泵输送到各顾客。从而提高热量运用率，达到了节能提高热效率目,实现了热能运用率最大化。
换热器设立3台，每台容量为55MW，便于采暖负荷调节。
加热蒸汽凝结水集中补充到循环水系统中去。
五、换热站布置
换热站为单层布置，重要布置循环水泵、除污器、配电室、换热器和值班休息室。
换热站为一层砖混构造。
重要设备材料表
序号
名 称
型号及规格
数量
备注
1
热网加热器
单台供热量55MW（供、回水温度100/50℃）
3
蒸汽参数:
0.98MPa,270℃
2
电动循环水泵
Q=3000m3/h,H=56m,
N=720KW
2
一用一备
3
电动补水泵
Q=210m3/h,H=38m,
N=27.5KW
2
一用一备
变频控制
4
卧式直通除污器
DN800 PN=1.6MPa
1

5
电动碟阀
DN800 PN=1.6MPa
8

6
电动碟阀
DN400 PN=1.6MPa
4

7
电动碟阀
DN300 PN=2.5MPa
2

8
电动碟阀
DN200 PN=1.6MPa
4

9
碟型止回阀
DN1800 PN=1.6MPa
2

10
碟型止回阀
DN300 PN=1.6MPa
2

11
电动调节阀
DN300 PN=2.5MPa
1

12
流量表
DN800 PN=1.6MPa
2

13
螺旋缝电焊钢管
DN800 PN=1.6MPa
50

第五章 管网走向及敷设方式
第一节 管网走向
热电厂高温循环水供热管网由一路出线，主管道管径为DN800mm，由热电厂加热加压站出口沿化工路东向南敷设至三八路，在三八路与振东路交叉口进行第一次分支：西分支沿三八路向西敷设至工业路，末端顾客为北城国际等周边顾客。主干网沿振东路继续向南敷设至曙光路，在曙光路和光明路交叉口进行第二次分支，分支沿曙光路向西敷设南华路，末端顾客为安顿房。主管道继续沿光明路向南敷设至沿河路，然后沿沿河路向西敷设。始终到工业路南部开发区
循环水供热首站在东明石化热电厂内选址建设。
1
供热主管道
DN800
热电厂—化工路、三八路路口
1.5km

2
供热主管道
DN800
沿三八路—三八路、振东路路口
1.8km

3
供热主管道
DN800
沿振东路—振东路、曙光路路口
1.3km

4
供热主管道
DN600
沿曙光路—南华路
2.4km

5
供热分支管道
DN600
光明路口—沿河路
1.6km

6
供热分支管道
DN450
三八路、振东路路口—工业路
1.2km

7
供热骨架管网小计
9.7km

8
至各顾客入口管道约计
8km

9

10
厂内换热站
1座

11
各顾客计量、监测及控制装置约计

12
热力管网设计总造价(元人民币)

第二节 热网敷设方式比较
都市热力网敷设方式不但关系到都市市容、交通等方面，并且直接影响工程自身总投资。
热力管敷设重要采用三种方式：
架空敷设
地沟敷设
直埋敷设
架空敷设：工程灵活性大，施工以便，工程投资少，对管道保温材料没有特殊规定，合用于工业区及对美观规定不高较偏僻街区。但这种敷设方式，对保护层材质及施工质量规定严格，热损失较大。
地沟敷设：不影响市容及交通，对保温材料没有特殊规定，热损失小。但这种敷设方式工程投资大，施工周期长，占地断面大，易和地下设施发生矛盾，不适本地下水位高地区。
直埋敷设：工程投资较少，施工进度快，占地少，便于机械化施工，不影响市容及交通，敷设较灵活，对地下水位适应性较强，热损失小，但对所使用保温材料有一定局限性。对超过120℃高温介质及大口径输送管道保温，其保温材料价格较高，对施工质量规定严格，维修困难。但对低温循环水工程而言，为保障真空度，使汽轮机安全、经济运营，回水管道保温层相对较薄，在一定限度上可大幅度减少工程造价。
热力管网敷设重要考虑其技术经济性能，在上述三种敷设方式中，采用直埋方式敷设具备施工周期短，管网热损低，对都市环境影响较小等优势，因而采用直埋敷设为宜。
第三节 管道跨越河流、铁路、公路方案
直埋热力管网跨越河流时，可采用沿大桥采用架空敷设，也可采用穿越河底方式，但必要将管道敷设在河床硬质土层上或作地基解决，并应依照傅里、水流冲刷状况和管道稳定条件拟定覆土深度；穿越铁路均采用套管敷设或涵洞架空敷设方式；热力管道穿越公路采用开挖直埋敷设或顶管方式敷设。

第六章 热力网与热顾客连接方式
及尖峰换热站设立
第一节 热力网与热顾客连接方式
采暖系统由热电厂机组凝汽器换热制成60/50℃采暖循环水， 与热顾客直接连接。
第二节 高温循环水换热站设立
换热站设立重要依照热负荷近、远期热负荷发展状况拟定，以保障凝汽器进水温度，维护汽轮机安全运营为前提，采用蒸汽加热方式对供水温度进行调节，用以保证供热效果。
厂内设换热站，依照外网选取热循环泵，安装外网回水过滤器、外网补水泵，按240万平方米供热能力设立换热站，机组低真空循环水供热，需配三台循环水泵，二台补水泵，加装一台水水换热器，三台汽水尖峰换热器。

第七章 热力网调节及控制
第一节 热水网调节
采暖供热为保证热顾客所需要设计温度，满足各热顾客热负荷变化，应随着室外温度变化，进行必要质或量调节，只有通过这种调节方式，才干使供热机组随着热负荷变化，合理决定投入运营多少，充分运用热电厂余热，从而有助于提高热电厂经济性，节约能源。
本可研热网采用集中质调节方式，即依照室外温度变化状况，集中在热源内部调节供热管网供水温度来满足热顾客需要。
由于低温循环水供热具备供热面积大，管道覆盖面广，直接与热顾客采暖系统连接等特点，因而整个不可避免会产生水力失调，从而直接影响供热效果。为解决这一问题需在各重要分支管线及特殊管段加装自力式流量平衡阀或压差平衡阀，对整个管系进行调节。
第二节 热力网控制
为保证供热系统在安全、经济状态下运营，使热源和热网结合得到优化，供热系统采用先进微机监控系统，对热源及供热站考虑设立基本就地显示、控制功能外，采用可编程控制器完毕数据采集、控制，并将采集数据传送中央控制室，由中央控制室进行监测和调度。
依照本工程特点和自动化需要，采用PLC自动控制平台及计算机监控管理系统。即在中心控制室设立监控管理机和通讯机，构成监控管理层；在各热力站设立现场PLC控制机及各种检测仪表，构成现场控制层；各热力站与中心控制室之间运用通讯网络联系起来，进行数据通讯，形成一种独立计算机监控网络。各系统分工明确，既能独立工作，又能在统一指挥下协调工作。各热力站在正常运营状况下可自动运营。发生故障时，在中心控制室报警，并显示发生故障热力站及故障点，并可在现场手动操作。
自控设备选用PLC可编程序控制器进行自控，仪表选用国内设备。

第八章 管道保温防腐
第一节 热水管网防腐保温
当前，国内市场在热力管道上惯用保温材料重要有如下几类：膨胀珍珠岩类、玻璃纤维类、岩棉制品、泡沫塑料（重要指聚氨酯泡沫塑料）及某些复合保温构造。保温材料选用应考虑如下几点：导热系数低，耐热温度高，容重轻、强度好，无腐蚀，使用寿命长，施工以便，价格低等多方面因素。
直埋敷设供热管道保温构造直接承受运动土壤及地面荷载，同步又受到地下潮气及地下水侵入，因而，保温构造除了上述几点因素外，还应从防水，防腐蚀及机械强度几种方面综合考虑。
针对本工程供热方式，直埋供水，回水管道防腐保温层，采用聚氨酯泡沫保温。高密度聚乙烯外防护套管。聚氨酯泡沫具备良好机械性能及热绝缘性能。持续工作温度可达120℃。聚乙烯外防护套管具备很高机械强度和优良耐腐蚀性能。
保温材料技术性能见表9-1。
硬质聚氨酯泡沫塑料重要技术性能
表9-1
项目
单位
性能指标
常温导热系数
W/m·k
≤0.035
导热系数方程
W/m·k
0. 035+0.0014tp
最高使用温度
℃
120
压缩10％抗强度
MPa
0.25
生产密度
Kg/m3
50～70
重量吸水率
％
0.2～0.3

第二节 管道材料及附件
1、管道及其附件按公称压力PN2.5MPa选用。
2、DN≤200管道采用无缝钢管，材质为10#钢，DN>200管道采用螺旋焊管，材质为Q235B。
3、热力管道补偿方式：热水管网原则上所有采用无补偿直埋。

第九章 土建
第一节 重要建筑材料
1、水泥：采用普通硅酸盐水泥
2、钢材：：型钢及钢板重要采用Q235碳素构造钢；
3、钢筋：构造钢筋用HPB235，重要受力钢筋用HRB235；
4、混凝土：垫层C15，支架C25。
第二节 构造形式
热水直埋管道四周铺设100－200mm厚砂垫层，管顶覆土不不大于800mm,直埋固定锚墩采用现浇墩钢筋砼构造，阀门井检查井均采用现浇钢筋砼构造。
第三节 特殊部位支架
跨越河流管道依照
