机械制造基本工艺学输出轴机械加工基本工艺作业规程制订专业课程设计.doc

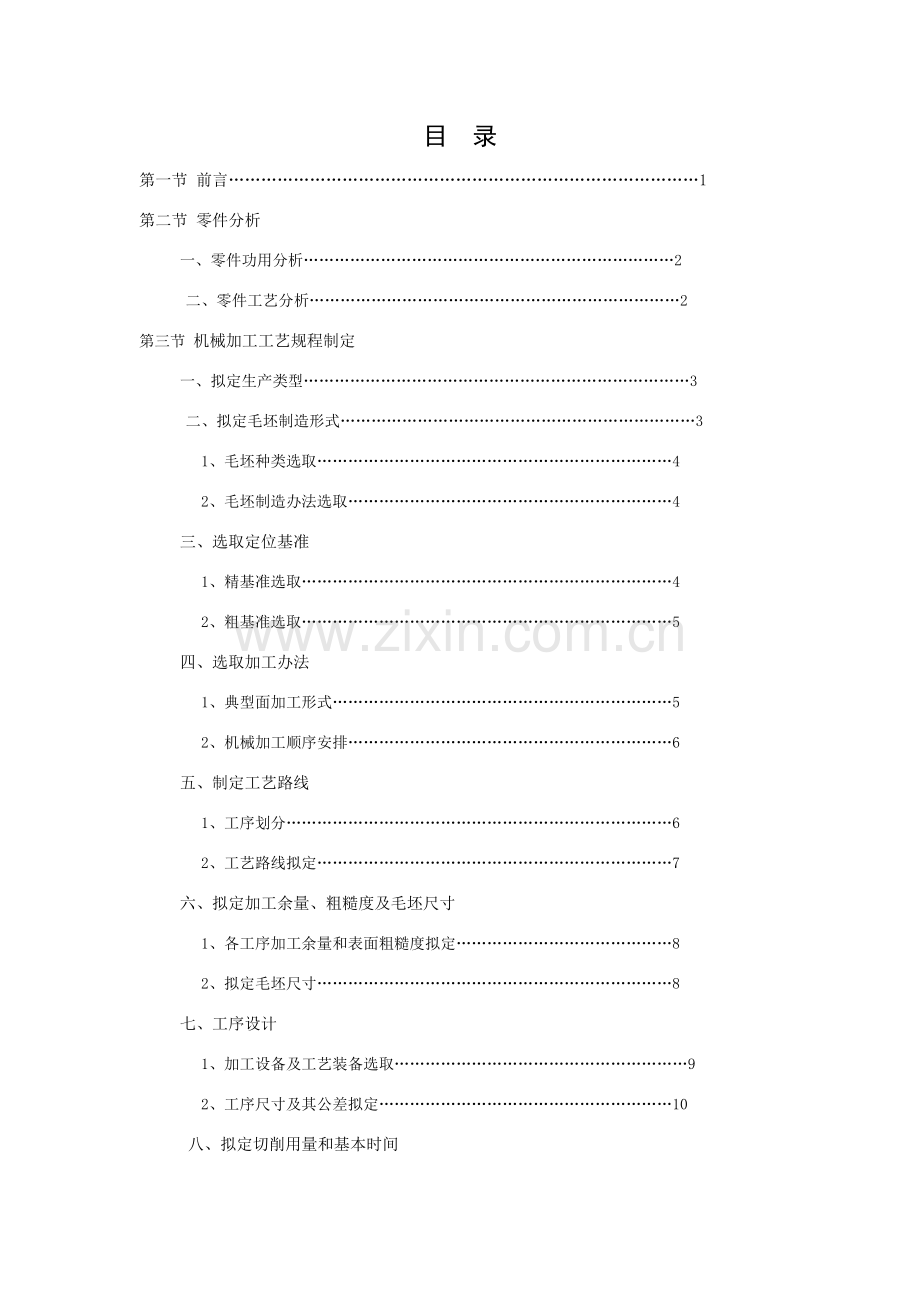

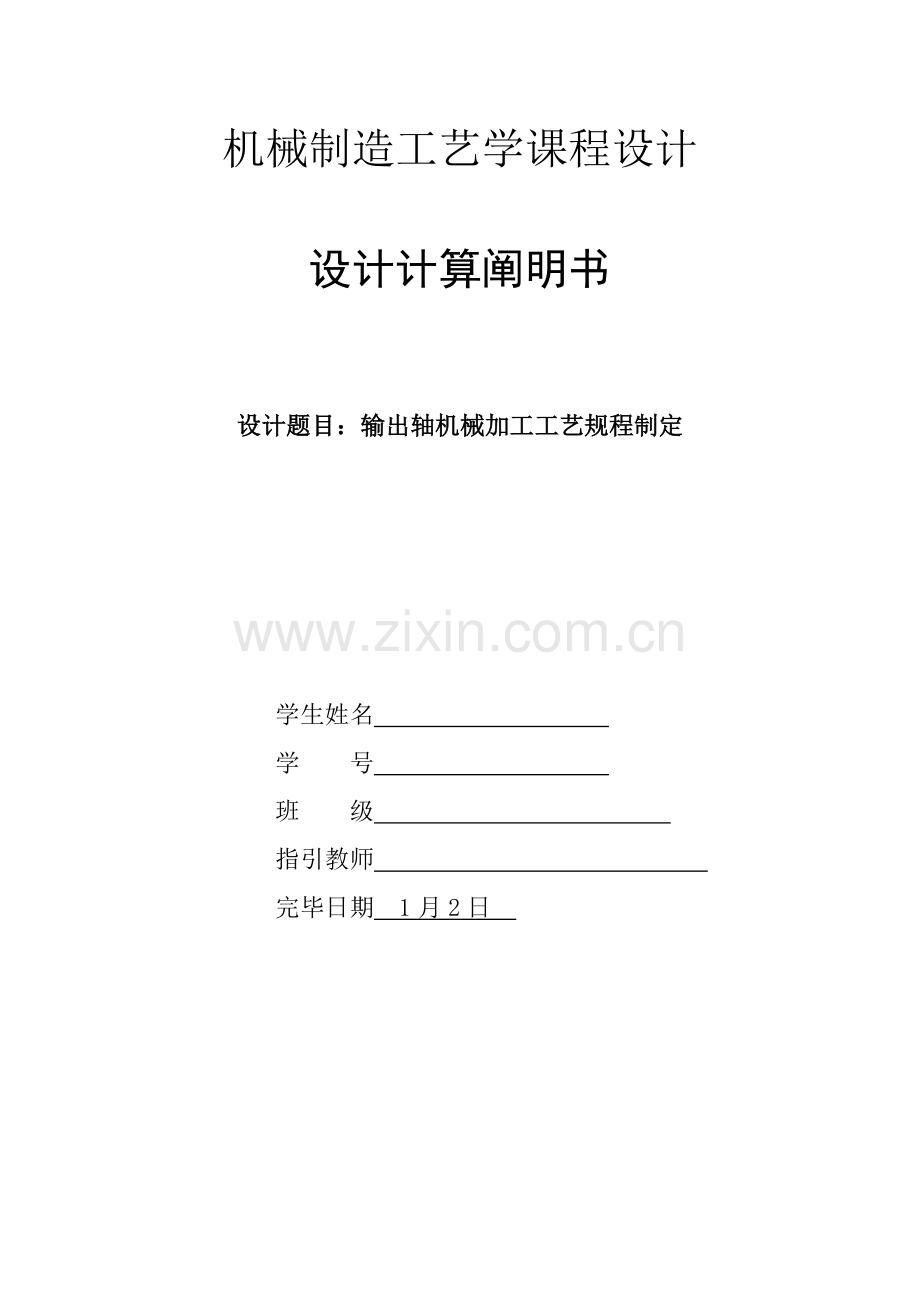

机械制造工艺学课程设计设计计算阐明书设计题目：输出轴机械加工工艺规程制定学生姓名 学 号 班 级 指引教师 完毕日期 1月2日 目 录第一节 前言1第二节 零件分析 一、零件功用分析2 二、零件工艺分析2第三节 机械加工工艺规程制定 一、拟定生产类型3 二、拟定毛坯制造形式3 1、毛坯种类选取4 2、毛坯制造办法选取4 三、选取定位基准1、精基准选取42、粗基准选取5 四、选取加工办法1、典型面加工形式52、机械加工顺序安排6五、制定工艺路线1、工序划分62、工艺路线拟定7 六、拟定加工余量、粗糙度及毛坯尺寸1、各工序加工余量和表面粗糙度拟定82、拟定毛坯尺寸8 七、工序设计1、加工设备及工艺装备选取9 2、工序尺寸及其公差拟定10 八、拟定切削用量和基本时间1、切削用量和基本时间参数122、各工序切削余量和时间定额详细计算13第四节 专用机床夹具设计一、明确设计规定、收集设计资料27二、拟定定位方案、选取定位元件27三、拟定工件夹紧方案，设计夹紧机构28四、拟定夹具总体构造和尺寸29五、夹具精度分析30六、夹具使用阐明30总结31参照文献32第一节 前言机械制造工艺学课程设计是在咱们学完了机械制造工艺学基本课、某些专业程并完毕了生产实习及之后进行。这是咱们进行毕业设计之前对所学各课程一次进一步综合性链接，也是一次理论联系实际训练。它规定学生综合地运用所学过专业知识，针对一种详细工程实际零件进行机械加工工艺规程制定及专用机床夹具设计，使学生初步具备制定机械加工工艺规程及设计专用机床夹具能力，为随后毕业设计进行一次综合训练和准备，也为后来所从事机械工程工作打下基本。就我个人而言，我但愿能通过这次课程设计对自己将来将从事工作进行一次适应性训练，从锻炼自己分析问题、解决问题能力，为此后参加祖国当代化建设打下一种良好基本。我也相信通过课程设计能将零散知识点都联系起来，系统而全面做好设计。本次课程设计是机械制造工艺学这门课程一种阶段总结，是对课堂中学习基本理论中学到实践知识一种实际应用过程。由于知识和经验所限，设计会有许多局限性之处，因此恳请教师予以指引。本次设计目在于：（1）纯熟运用机械制造工艺学课程中基本理论，对的地解决零件在加工过程中定位、夹紧以及工艺路线安排，工序尺寸拟定等问题，制定出保证该零件质量机械加工工艺规程。（2）针对机械加工工艺规程中某一道工序，选取适当定位、夹紧、向等原件，构成合理定位、夹紧、导向方案，设计出适合该工序专用机床夹具，进一步提高构造和机构设计能力。（3） 培养综合分析和解决本专业普通工程问题独立能力，拓宽和深化所学知识。 （4） 培养树立对的设计思想、设计思维，掌握工程设计普通程序、规范和办法能力。 （5） 培养对的地使用技术知识、国标、关于手册、图册等工具书，进行设计计算、数据解决、编写技术文献等方面工作能力。（6） 培养自己进行调查研究、面向实际、面向生产，向工人和工程技术人员学习基本工作态度、工作作风和工作办法。 （7） 熟悉轴类零件加工工艺过程和掌握夹具设计办法环节，为后来从事有关技术性工作打下坚实基本。 （8） 通过对输出轴零件机械加工工艺设计，使咱们在机械制造工艺规程设计，工艺方案论证，机械加工余量计算，工艺尺寸拟定，编写技术文献及查阅技术文献等各个方面得到一次综合性训练。初步具备设计一种中档复杂限度零件工艺规程能力。 （9） 能依照被加工零件技术规定，运用夹具设计基本原理和办法，拟定夹具设计方案，完毕夹具机构设计，初步具备设计出高效、省力、经济合理并能保证加工质量专用夹具能力。（10） 通过零件图、装配图绘制，使咱们进一步纯熟绘图软件使用。熟悉和掌握国内有关制图原则和规定。 机械制造技术基本课程设计所选定题目为输出轴零件加工工艺及夹具设计，结合机械制造技术基本及大学四年专业有关课程，完毕了对输出轴从零件毛坯到零件成品加工过程分析和工艺安排。涉及零件各工作表面加工选取，机床、刀具、定位、夹紧；并对其中某些核心加工工序做了夹具设计，由于知识和经验所限，设计会有许多局限性之处，因此恳请教师予以指引。第二节 零件分析一、零件功用分析本设计所设计零件是机床变速器输出轴，其重要作用：一是传递转矩，使车床主轴获得转动动力，二是工作过程中经常承受载荷，三是支撑传动零部件。 84 孔与变速器配合起定心作用，通过 10- 24 通孔将动力传至该轴，再由 59 处通过键将动力输出。该轴在工作中需要承受一定冲击载荷和较大扭矩。因而，该轴应具备足够耐磨性和抗扭强度。设计中一定要注意表面热解决。由于它是动力输出核心零件之一，它加工质量对机床安全性和稳定性均有很大影响。二、零件工艺分析从图示零件分析，该输出轴构造简朴，属于阶梯轴类零件。重要由有59、64、69、79、180外圆柱面、54、84、108内圆柱表面和10个24孔和一种16键槽构成。为了保证输出轴旋转是速度，表面粗糙度有较高规定，外圆粗糙度规定都为Ra12.5um，内圆粗糙度为Ra2.5um，轴小端面粗糙度为Ra25um，大端面为Ra3.2um。形位精度也比较高，为了外圆和外面零件配合后受力均匀，59，64 外圆径向跳动量不大于0.04mm，84跳动量不大于0.04mm，24孔轴线跳动量不大于0.05mm，为了保证键槽和键配合，键槽对59外圆对称度为0.08mm。由于输出轴在工作中要承受较大冲击载荷和扭矩，为了增强耐磨性和抗扭强度，要对输出轴进行调质解决，硬度为200230HBW，保持均匀。 通过度析该零件，其布局合理，以便加工，咱们通过径向夹紧可保证其加工规定，整个图面清晰，尺寸完整合理，可以完整表达物体形状和大小，符合规定第三节 机械加工工艺规程制定一、拟定生产类型零件生产类型是指公司（或车间、工段、班组、工作地等）生产专业化限度分类，普通可分为大量生产、成批生产和单件生产三种类型，在实际生产中普通分为单件小批生产、中批生产、大批大量生产。不同生产类型有着完全不同工艺特性，它对工艺规程制定具备决定性影响。零件生产类型是按零件年生产大纲和产品特性来拟定。生产大纲是指公司在筹划期内应当生产产品产量和进度筹划。年生产大纲是涉及备品和废品在内某产品年产量。零件生产大纲N可按下式计算： 式中：N-零件生产大纲，单位为件/年 Q-产品年产量（台/年） n-每台产品中该零件数量（件/台） -备品率，普通取2%-4% %-废品率，普通取0.3%-0.7%依照上式就可以计算求得出零件年生产大纲，再通过查表，就能拟定该零件生产类型。 假设输出轴Q=10000件，备品率为3%，机械加工废品率为0.5%，则该零件年生产大纲为N=Qn（1+%+%）=100001（13%0.5%）件年=10351件年可见，输出轴年产量是10351件。依照机械制造工艺学课程设计指引书表5-8，零件质量为6kg左右，可知该零件为轻型零件，本设计零件变速器输出轴生产类型为轻型大批量生产，其毛坯制造、加工设备及工艺装备选取应呈现大批生产工艺特点，如运用专用设备配以通用工艺设备等，其工艺特点见表5-9。二、拟定毛坯制造形式毛坯选取和拟定毛坯图是制定工艺规程最初阶段工作之一，也是一种比较重要阶段，毛坯形状和特性（硬度，精度，金相组织等）对机械加工难易，工序数量多少有直接影响，因而，合理选取毛坯在生产占相称重要位置，同样毛坯加工余量拟定也是一种非常重要问题。毛坯种类选取决定与零件实际作用，材料、形状、生产性质以及在生产中获得也许性，毛坯制造办法重要有如下几种：1、型材2、锻造3、锻造4、焊接5、其她毛坯。依照零件材料，推荐用型材或锻件，但从经济方面着想，如用型材中棒料，加工余量太大，这样不但挥霍材料，并且还增长机床，刀具及能源等消耗，而锻件具备较高抗拉抗弯和抗扭强度，冲击韧性惯用于大载荷或冲击载荷下工作零件。1、毛坯种类选取依照零件形状、材料分析，材料为45号钢轴类零件，适合型材或锻件，但从经济方面着想，如用型材棒料加工余量太大，这样挥霍材料，也增长机床、刀具等损耗；并且从零件用途分析，输出轴将传递较大扭矩，性能规定高，而锻件具备较高抗拉抗弯和抗扭强度，冲击韧性大，故综合考虑选用锻件。2、毛坯制造办法选取毛坯选取和拟定毛坯图是制定工艺规程最初阶段工作之一，也是一种比较重要阶段，毛坯形状和特性（硬度，精度，金相组织等）对机械加工难易，工序数量多少有直接影响，因而，合理选取毛坯在生产占相称重要位置，同样毛坯加工余量拟定也是一种非常重要问题。毛坯种类选取决定与零件实际作用，材料、形状、生产性质以及在生产中获得也许性，毛坯制造办法重要有如下几种：1、型材2、锻造3、锻造4、焊接5、其她毛坯。依照零件材料，推荐用型材或锻件，但从经济方面着想，如用型材中棒料，加工余量太大，这样不但挥霍材料，并且还增长机床，刀具及能源等消耗，而锻件具备较高抗拉抗弯和抗扭强度，冲击韧性惯用于大载荷或冲击载荷下工作零件。三、选取定位基准1、精基准选取选取精基准出发点是保证加工精度，特别是加工表面互相位置精度，以及安装以便可靠。其选取原则要遵从基准重叠，基准统一，自为基准，互为基准等原则。加工输出轴时，重要体现是基准统一和自为为基准原则。 在轴类零件加工中，为保证各重要表面互相位置精度，选取定位基准时，应尽量使其与装配基准重叠并使各工序基准统一，并且还要考虑在一次安装中尽量加工出较多面。 轴类零件加工时，精基准选取普通有两种： 一方面方案是采用顶尖孔作为定位基准。这样，可以实现基准统一，能在一次安装中加工出各段外圆表面及其端面，可以较好保证各外圆表面同轴度以及外圆与端面垂直度，加工效率高并且所用夹具构造简朴。因此对于实心轴（锻件或棒料毛坯） ，在粗加工之前，应先打顶尖，后来工序都用顶尖孔定位。对于空心轴，由于中心孔钻出后，顶尖孔消失，可采用下面办法：(1）在中心通孔直径较小时，可直接在孔口倒出宽度不不不大于2mm6锥面，用倒角锥面代替中心孔。 (2）在不适当采用倒角锥面作为定位基准时，可采用带有中心孔锥堵或带锥堵拉杆心轴。锥堵与工件配合面应依照工件形状做成相应锥形，如果轴一端是圆柱孔，则锥堵锥度取1：500。普通状况下，锥堵装好后不应拆卸或更换，如必要拆卸，重装后必要按重要外圆进行找正和修磨中心孔。如果轴长径比较大，而刚性差，普通还需要增长中间支承来提高系统刚性，惯用辅助支承是中心架或跟刀架。 精基准选取另一方案是采用支承轴径定位由于支承轴径既是装配基准，也是各个表面互相位置设计基准，这样定位符合基准重叠原则，不会产生基准不重叠误差，容易保证核心表面间位置精度。依照上述定位基准选取原则，分析本零件，选用顶尖孔作为定位精基准。当零件外圆加工完毕后来，可以以外圆为精基准加工内孔，由于前面工序使用中心孔精加工出来输出轴外圆同轴度非常高，并且表面粗糙度等各项性能指标都很高，故使用加工后外圆作为精基准而加工出来孔和外圆同轴度也非常高。本零件选取两中心孔和79作为精基准，选取59和180作为粗基准来加工两中心孔。2、粗基准选取。对于普通轴类零件而言，以外圆作为粗基准是完全合理。本零件就是先以大端为基准加工小端端面和中心孔，然后夹大端，顶小端粗车各外圆。然后以外圆为基准粗加工各孔。这样可以保证各重要加工表面加工余量充分，并且使重要加工表面加工余量尽量均匀。四、选取加工办法1、典型面加工形式粗加工阶段：其任务是切除毛坯上大某些余量，使毛坯在形状和尺寸上接近零件成品，因而，重要目的是提高生产率，去除内孔，端面以及外圆表面大某些余量，并为后续工序提供精基准，如加工59、64、69、79、180外圆柱表面。半精加工阶段：其任务是使重要表面达到一定精加工余量，为重要表面精加工做好准备，如59、64、69、79外圆柱面，84内孔、1024法兰孔等。精加工阶段：其任务就是保证各重要表面达到规定尺寸精度，并可完毕某些次要表面加工。如精度和表面粗糙度规定，重要目的是全面保证加工质量，如各轴颈外圆精磨。热解决工序安排:热解决目是提高材料力学性能，消除残存应力和改进金属加工性能。热解决重要分:预备热解决，最后热解决和内应力解决等。本零件输出轴材料为45钢，加工迈进行正火预备热解决是在毛坯锻造之后消除零件内应力。粗加工之后，为消除因加工变形残存内应力，同步减少材料硬度，获得零件材料较高综合力学性能，采用调质解决。表4-1 输出轴各加工表面方案需加工表面尺寸精度级别表面粗糙度Ra/um加工方案59外圆IT712.5um粗车半精车精车64外圆IT 612.5um粗车半精车精车69外圆IT 612.5um粗车半精车精车79外圆IT 612.5um粗车半精车精车180外圆12.5um粗车54内孔12.5um粗车84内孔IT 73.2um粗车半精车精车108内孔3.2um 粗车24通孔IT 73.2um钻扩铰8通孔12.5um钻键槽底表面IT 96.3um粗铣精铣键槽两侧表面IT 93.2 um粗铣精铣轴小端面IT725 um轴大端面IT73.2um2、机械加工顺序安排（1）机械加工顺序 遵循“先基准后其她”原则，一方面加工精基准，即在前面加工阶段先加工输出轴左、右端面，59和180外圆表面，钻中心孔。 遵循“先粗后精”原则，先安排粗加工工序，后安排精加工工序。 遵循“先主后次”原则，如先加工外圆表面，再加工键槽。 遵循“先面后孔”原则，先加工79外圆表面，做为定位基准再加工别的各孔。（2）热解决工序 毛坯锻导致型后，应当对毛坯进行正火解决以去除内应力，然后再进行机械加工。在粗加工之后、精加工之前，安排调质解决，调质硬度为 HBW200，获得良好综合机械性能。（3）辅助工序 在对本零件所有加工工序完毕之后，安排去毛刺、清洗、终检工序。五、制定工艺路线1、工序划分 （1）工序集中工序集中就是将零件加工集中在少数几道工序中完毕，每道工序加工内容多，工艺路线短。其重要特点是：可以采用高效机床和工艺装备，生产率高；减少了设备数量以及操作工人人数和占地面积，节约人力、物力；减少了工件安装次数，利于保证表面间位置精度；采用工装设备构造复杂，调节维修较困难，生产准备工作量大。（2）工序分散工序分散就是将零件加工分散到诸多道工序内完毕，每道工序加工内容少，工艺路线很长。其重要特点是设备和工艺装备比较简朴，便于调节，容易适应产品变换,对工人技术规定较低；可以采用最合理切削用量，减少机动时间；所需设备和工艺装备数目多，操作工人多，占地面积大。工序集中或分散限度，重要取决于生产规模。普通状况下，单件小批生产时，采用工序集中，在一台普通机床上加工出尽量多表面；批量生产时，采用工序分散。终上以及结合图纸规定，采用工序分散。2、工艺路线拟定（1）工艺方案一：（仅锻出54孔毛坯）1、备料2、精锻3、粗车小头端面4、粗车各台阶面5、掉头粗车大头端面6、半精车小头端面及各台阶面7、铣键槽8、掉头钻扩铰1024法兰孔9、粗镗台阶孔10、半精镗84孔11、半精车大头端面12、打大头端面中心孔13、钻28油孔14、精车四个台阶面15、精铣大小头端面（2）工艺方案二：（锻出各阶梯孔毛坯）05、锻造毛坯 ； 10、正火； 15、粗车、半精车180大端面、59小端面； 20、粗车、半精车外圆柱面、倒角； 25、钻、扩、铰10*24通孔、倒角； 30、精车大小两端面；35、粗镗、半精镗、精镗、84、内孔；40、钻中心孔；45、钻2*8斜孔；50、精车外圆柱面；55、铣键槽； 60、去毛刺；65、终检；比较方案一方案二，重要区别在于孔加工顺序安排，与否在外圆加工完后再加工。分析零件可知，该轴上外圆表面精度较高，而孔除84和10-24外，其她各孔精度都较低，若在外圆加工完后再以外圆表面定位夹紧来加工孔，也许会损坏已加工表面。故应尽量按排在外圆表面加工完之前加工。综上分析，采用加工方案二。六、拟定加工余量、粗糙度及毛坯尺寸1、各工序加工余量和表面粗糙度拟定（1）该轴材料为45钢，屈服强度MPa，抗拉强度Mpa。 依照零件图估算锻件重量Kg，包容体重量kg,锻件形状复杂系数,较复杂，属于 级。零件材料为45号钢，C质量分数不大于 0.65%，属于级。 查阅机械制造工艺设计简要手册表2.1得锻件机械加工余量及尺寸公差（由于大某些表面加工都需通过粗加工和半精加工，因而余量将要放大，这里为了机械加工过程以便，将外圆表面总加工余量统一为一种值：表6.1加工余量需加工表面基本尺寸锻件尺寸公差机械加工总余量锻件尺寸59外圆592.8564外圆642.8569外圆692.8579外圆792.85180外圆1803.6554内孔542.8484内孔842.85108内孔1083.25.2总长244452、拟定毛坯尺寸 （2）毛坯尺寸、形状规定 毛坯尺寸大小和形状复杂限度也是选取毛坯重要根据。直径相差不大阶梯轴宜采用棒料；直径相差较大宜采用锻件。尺寸很大毛坯，普通不采用模锻或压铸、特种锻造办法制造，而适当采用自由锻造或是砂型锻造。形状复杂毛坯，不适当采用型材或自由锻件，可采用铸件、模锻件、冲压件或组合毛坯。依照该零件加工精度规定和个表面加工办法拟定毛胚加工余量和尺寸。查机械制造工艺学课程设计指引书表5-3和表5-4。零件毛胚尺寸如下：表6.2毛皮尺寸表重要面尺寸圆柱尺寸圆柱尺寸阶梯圆柱尺寸阶梯圆柱尺寸阶梯圆柱尺寸阶梯圆柱尺寸零件长度尺寸零件尺寸18012059646979244总余量441510556毛坯尺寸18412474747484250七、工序设计1、加工设备及工艺装备选取 机床及工艺装备选取是制定工艺规程一项重要工作，它不但直接影响工件加工质量，并且还影响工件加工效率和制导致本。 (1)机床选取原则 机床加工尺寸范畴应与零件外廓尺寸相适应； 机床精度应与工序规定精度相适应； 机床功率应与工序规定功率相适应； 机床生产率应与工件生产类型相适应； 还应与既有设备条件相适应。 (2)夹具选取本零件生产类型为大批量生产， 为提高生产效率， 所用夹具应为专用夹具。 (3)刀具选取 刀具选取重要取决于工序所采用加工办法、加工表面尺寸、工件材料、所规定精度以及表面粗糙度、生产率及经济性等。在选取时应尽量采用原则刀具，必要时可采用复合刀具和其她专用刀具。 (4)量具选取 量具重要依照生产类型和所检查精度来选取。 在单件小批量生产中应采用通用量具，在大批量生产中则采用各种量规和某些高生产率专用量具。 查机械制造工艺课程设计指引书所选取加工工艺装备如下表 7.1所示：表 7.1 输出轴加工工艺装备选用工序号机床设备刀具量尺工序05：锻游标卡尺工序10：正火工序15：车CA6140 车刀游标卡尺工序20：车CA6140 车刀游标卡尺工序25：车CK6140A车刀游标卡尺工序30：调质工序35：修研Z525工序40：车CK6140A车刀外径千分尺工序45：车CA6140车刀塞规工序50： 车CK6140A 车刀外径千分尺工序55：钻Z525麻花钻游标卡尺工序60：钻Z525麻花钻游标卡尺工序65： 扩、铰Z525扩孔刀、铰刀塞规工序70：铣X51铣刀游标卡尺工序75：去毛刺 工序80：终检2、工序尺寸及其公差拟定工序尺寸是工件在加工过程中各工序应保证加工尺寸。因而，对的地拟定工序尺寸及其公差是制定工艺规程一项重要工作。工序尺寸计算要依照零件图上设计尺寸、已拟定各工序加工余量及定位基准转换关系来进行。拟定工序尺寸普通办法是，由加工表面最后一道工序开始依次向前推算，最后工序工序尺寸按设计尺寸标注。当无基准转换时，同一表面多次加工工序尺寸只与工序（或工步）加工余量关于。当定位基准与工序基准不重叠或工序尺寸尚需从继续加工表面标注时，工序尺寸应用工艺尺寸链解算。 依照上述规定和办法，结合该输出轴零件实际加工状况。现拟定如下列表7.2、7.3、7.4、7.5、7.6所示数据。表 7.2 59 k7外圆面工序尺寸、公差拟定工序名称工序间余量（mm）工序工序基本尺寸（mm）标注工序尺寸公（mm）经济精度粗糙度精车0.5k71.659半精车2.0k96.459.5粗车2.5k1212.561.5毛坯264表 7.3 69 k 6 外圆面工序尺寸、公差拟定工序名称工序间余量（mm）工序工序基本尺寸（mm）标注工序尺寸公（mm）经济精度粗糙度（mm）精车0.5r71.669半精车2.0k96.469.5粗车2.5k1212.571.5毛坯274表 7.4 79 k 7 外圆面工序尺寸、公差拟定工序名称工序间余量（mm）工序工序基本尺寸（mm）标注工序尺寸公（mm）经济精度粗糙度（mm）精车0.5K61.679半精车2.0k96.479.5粗车2.5k1212.581.5毛坯284表 7.5 84 G 7 内孔工序尺寸、公差拟定工序名称工序间余量（mm）工序工序基本尺寸（mm）标注工序尺寸公差（mm）经济精度（mm）表面粗糙度（mm）精车0.5G73.284半精车2.0h96.484.5粗车2.5h1212.586.5毛坯289表 7.6 24 P7 通孔工序尺寸、公差拟定工序名称工序间余量（mm）工序工序基本尺寸（mm）标注工序尺寸公（mm）经济精度（mm）表面粗糙度（mm）铰0.3P73.224扩1.7P96.423.7钻22h1212.522毛坯关于轴向工序尺寸拟定，由于轴向尺寸尺寸精度规定不高，各段端面车削余量为1.2mm，在实际加工时注意保证各段基本尺寸即可。 关于键槽工序尺寸拟定，粗铣时，为精铣留有加工余量，槽宽双边余量为2mm；槽深余量为1mm，粗铣工序尺寸为：槽宽为14mm，槽深为2mm。八、拟定切削用量和基本时间1、切削用量和基本时间参数切削用量是切削加工时可以控制参数，详细是指切削速度、进给量 v(m/min) f（mm/ r）和背吃刀量ap（mm）三个参数。选取切削用量重要应依照工件材料、精度规定以及刀具材料、机床功率和刚度等状况，在保证工序质量前提下，充分运用刀具切削性能和机床功率、转矩等特性，获得高生产率和低加工成本。从刀具耐用度出发，一方面应选定背吃刀量ap，另一方面选定进给量f，最后选定切削速度v。粗加工时，加工精度和表面粗糙度规定不高，毛坯余量大。因而，选取粗加工切削用量时，要尽量能保证较高金属切除率，以提高生产率；精加工时，加工精度和表面粗糙度规定较高，加工余量小且均匀。因而选取切削用量是应着重保证加工质量，并在此基本上尽量提高生产率。（1）背吃刀量ap选取粗加工时，背吃刀量应依照加工余量和工艺系统刚度来拟定。由于粗加工时是以提高生产率为重要目的，因此在留出半精加工、精加工余量后，应尽量将粗加工余量一次 切除。普通ap 可达810mm。当遇到断续切削、加a工余量太大或不均匀时，则应考虑多次走刀，而此时背吃刀量应一次递减，即ap1ap2 ap3.。 精加工时，应依照粗加工留下余量拟定背吃刀量，使精加工余量小而均匀。（2）进给量f选取 粗加工时对表面粗糙度规定不高，在工艺系统刚度和强度好状况下，可以选用大某些进给量；精加工时，应重要考虑工件表面粗糙度规定，在普通表面粗糙度数值越小，进给量也要相应减小。（3）切削速度v选取 切削速度重要应依照工件和刀具材料来拟定。粗加工时， 重要受刀具寿命和机床功率限制。如超过了机床许用功率，则应恰当减少切削速度；精加工时，ap和f用得都较小，在保证合理刀具寿命状况下，切削速度应选用尽量高，以保证加工精度和表面质量，同步满足生产率规定。 切削用量选定后，应依照已选定机床，将进给量f和切削速度v修定成机床所具备进给量f和转速n，并计算出实际切削速度v。工序卡上填写切削用量应是修定后进给量f、转速n及实际切削速度v。转速n（r/min）计算公式如下：,式中 d 刀具（或工件）直径（mm）；v切削速度（m/min ）（4）时间定额选取时间定额TT涉及：基本时间Tm、辅助时间Ta、布置工作地时间Ts、休息与生理需要时间Tr、准备与终结时间Te 。单件和成批生产单件时间定大批量生产单件时间定2、各工序切削余量和时间定额详细计算（1）工序15 粗车 外圆59端面切削用量及基本时间拟定 计算切削用量 切削深度：，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用f=0.6mm/r 计算切削速度：按机械制造工艺学课程设计指引书表5-43，切削速度计算公式为（m/min) （寿命选 T=60min）,式中。 当切削条件变换时要加上修正系数 。查机械制造工艺学课程设计指引书表5-32，,，,。因此，=165.3(m/min)拟定机床主轴转速：=877.4(r/min)按机床选用n =900r / min 。因此实际切削速度=169.56(m/min)计算切削工时：式中，=30，因此=0.06（min）（2）工序20 车180外圆及端面，粗车各内孔、倒角，切削用量及基本时间拟定 计算切削用量 (a)车180端面 切削深度： ，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用f=0.94mm/r。计算切削速度：按机械制造工艺学课程设计指引书表5-43，切削速度计算公式为（寿命选 T=60min）（m/min）,式中。当切削条件变换时要加上修正系数。查机械制造工艺学课程设计指引书表5-32， ,，,。因此，=138.6（m/min）拟定机床主轴转速： =243.9(r/min)按机床选用n =250r/min。因此实际切削速度 =142.1(m/min)计算切削工时 ,式中，因此=0.40（min） (b) 车180外圆面 切削深度：，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用f=0.94mm/r。计算切削速度：按机械制造工艺学课程设计指引书表5-43，切削速度计算公式为（寿命选 T=60min），（m/min）,式中。当切削条件变换时要加上修正系数 。查机械制造工艺学课程设计指引书表5-32， ,，,。因此，=89.4（m/min）拟定机床主轴转速： =157.3(r/min)按机床选用n =160r/min。因此实际切削速度 =90.9(m/min)检查机床功率：主切削力 按金属切削原理 所示公式计算得：=9.81式中：=270，=1.0，=0.75，=-0.15=9.81=2461（N）切削时消耗功率为由机械制造工艺学课程设计指引书表5-13可知，CA6140主电动机功率为7.5kW,故机床功率足够。 检查机床进给系统强度:已知主切削力 ,径向切削力 按金属切削原理所示公式计算 ： =9.81式中：=199；=0.9；=0.6；=-0.3因此：而轴向切削力=9.81式中：=294；=1.0；=0.5；=-0.4 (N)取机床导轨与床鞍之间摩擦系数=0.1则切削力在纵向进给方向对进给机构作用力为 (N) 而机床纵向进给机构可承受最大纵向力为 3530N,故机床进给系统可正常工作。 切削工时： 式中，因此=0.22（min） (c) 粗车108内孔 切削深度：，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用f=0.2mm/min。计算切削速度：按机械制造工艺学课程设计指引书表5-43，切削速度计算公式为（寿命选 T=60min）（m/min）,式中。当切削条件变换时要加上修正系数 。查机械制造工艺学课程设计指引书表 5-438， ,，,。因此，=135.6（m/min）拟定机床主轴转速： =437(r/min)按机床选用n =400r/min。因此实际切削速度 =124.1(m/min)计算切削工时 ,式中，因此=0.16（min） (d) 粗车84内孔 切削深度：，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用 f=0.2mm/r。计算切削速度：按机械制造工艺学课程设计指引书表 5-43，切削速度计算公式为（寿命选 T=60min）（m/min）,式中。当切削条件变换时要加上修正系数 。查机械制造工艺学课程设计指引书表 5-32， ,，,。因此，=150.4（m/min）拟定机床主轴转速： =618.1(r/min)按机床选用n =560r/min。因此实际切削速度 =136.3(m/min)计算切削工时 ,式中，因此=0.14（min） (e)粗车54内孔切削深度： ，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用f=0.2mm/r。计算切削速度：按机械制造工艺学课程设计指引书表5-43，切削速度计算公式为（寿命选 T=60min）（m/min）,式中。当切削条件变换时要加上修正系数 。查机械制造工艺学课程设计指引书表 5-32， ,，,。因此，=140.2（m/min）拟定机床主轴转速： =970.7(r/min)按机床选用n =560r/min。因此实际切削速度 =130(m/min)计算切削工时 ,式中，因此=0.11（min）（3）工序25 粗车小端外圆表面切削用量及基本时间拟定 计算切削用量 (a)车180左端面切削深度： ，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用f=0.94mm/r。计算切削速度：按机械制造工艺学课程设计指引书表5-43，切削速度计算公式为（寿命选 T=60min）（m/min）,式中。当切削条件变换时要加上修正系数 。查机械制造工艺学课程设计指引书表 5-32， ,，,。因此，=127.9（m/min）拟定机床主轴转速： =231.4(r/min)按机床选用n =250r/min。因此实际切削速度 =138.16(m/min)计算切削工时 ,式中，因此=0.14（min）(b)粗车各外圆切削深度：，一次切除。 进给量：依照机械制造工艺学课程设计指引书表5-42，选用f=0.6mm/r。计算切削速度：按机械制造工艺学课程设计指引书表5-43，切削速度计算公式为（寿命选 T=60min）（m/min）,式中。
