相关现场二次设备电缆验收及接线注意事项

一、电缆种类

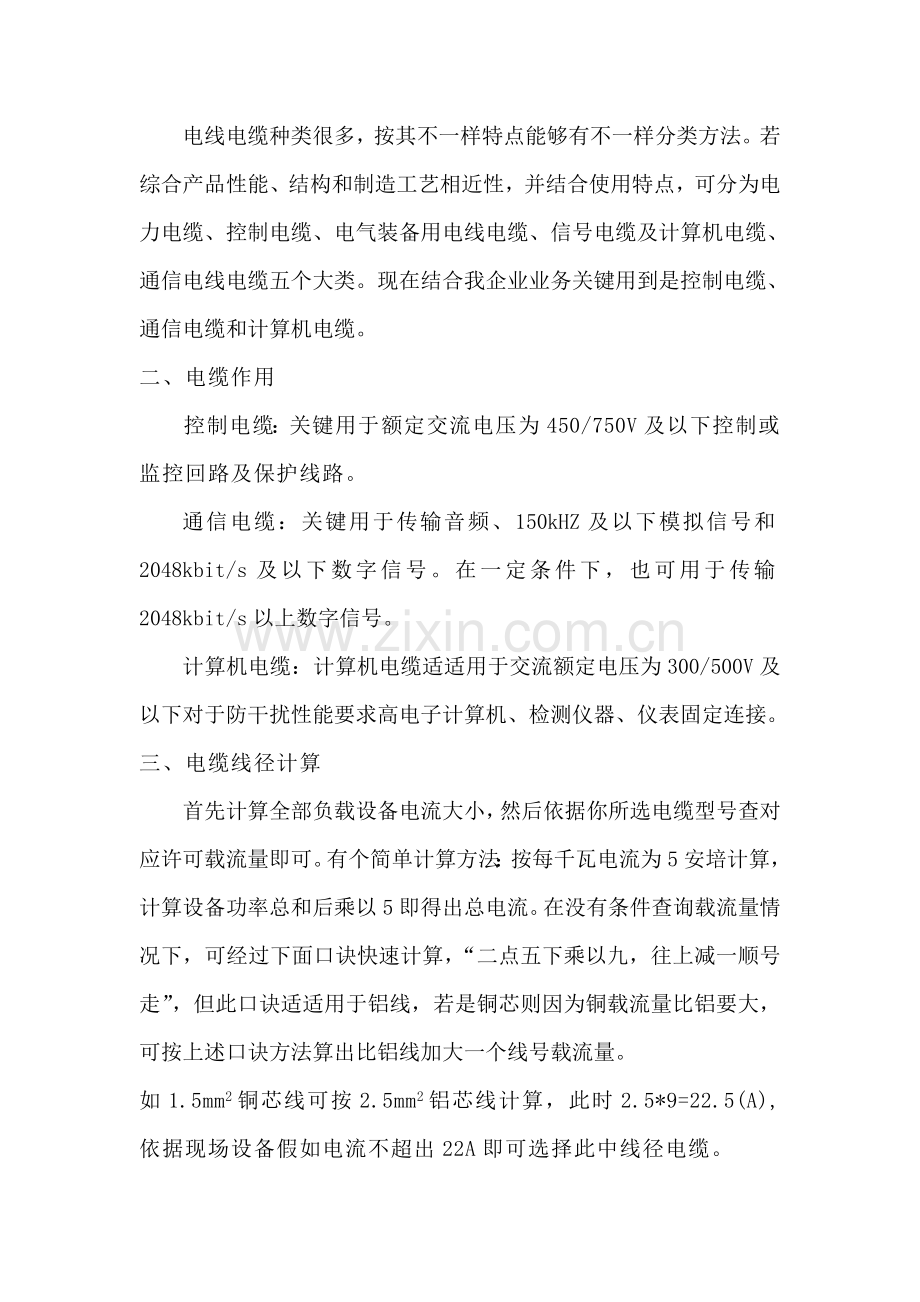

电线电缆种类很多，按其不一样特点能够有不一样分类方法。若综合产品性能、结构和制造工艺相近性，并结合使用特点，可分为电力电缆、控制电缆、电气装备用电线电缆、信号电缆及计算机电缆、通信电线电缆五个大类。现在结合我企业业务关键用到是控制电缆、通信电缆和计算机电缆。
二、电缆作用
控制电缆：关键用于额定交流电压为450/750V及以下控制或监控回路及保护线路。
通信电缆：关键用于传输音频、150kHZ及以下模拟信号和2048kbit/s及以下数字信号。在一定条件下，也可用于传输2048kbit/s以上数字信号。
计算机电缆：计算机电缆适适用于交流额定电压为300/500V及以下对于防干扰性能要求高电子计算机、检测仪器、仪表固定连接。
三、电缆线径计算
首先计算全部负载设备电流大小，然后依据你所选电缆型号查对应许可载流量即可。有个简单计算方法：按每千瓦电流为5安培计算，计算设备功率总和后乘以5即得出总电流。在没有条件查询载流量情况下，可经过下面口诀快速计算，“二点五下乘以九，往上减一顺号走”，但此口诀适适用于铝线，若是铜芯则因为铜载流量比铝要大，可按上述口诀方法算出比铝线加大一个线号载流量。
如1.5mm2铜芯线可按2.5mm2铝芯线计算，此时2.5*9=22.5(A),依据现场设备假如电流不超出22A即可选择此中线径电缆。
四、关键电缆型号
KVVP控制电缆介绍：铜芯聚氯乙烯绝缘护套编织，敷设在室内，电缆沟、管道等要求屏蔽固定场所，多适适用于信号干扰较大地域。
在导体和电缆产品中，K——控制，铠装，空心；第一个V——代表绝缘代号，指聚氯乙烯（PVC）绝缘；第二个V——代表是电缆内护层代号，指聚氯乙烯护套；P——代表排，（芯）屏，配（线），信号电缆等含义。
DJYP2VP2计算机电缆介绍：聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆，用于敷设室内、电缆沟、管道等要求静电屏蔽场所。
五、现场注意事项
1.当电缆抵达现场后应立即和业主和监理方对电缆数量进行查对，根据供货商提供交货单认真查对总盘数和每种型号总长度是否一致。
2.在安装接线前最好再测量一下多种电缆实际使用长度，发觉电缆清册比实际长度少时应立即和项目经理联络，协商补货等相关事宜。
3.使用前应先把多种电缆表皮剥开，看其内部线色或线号是否便于区分。如发觉不易区分电缆应和供货商联络问询其具体区分方法。
4.在连接设备时尽可能先接使用同种电缆设备，而且最好把一盘完全用完后再用另一盘，这么能够避免浪费。
5.接线时应依据实际情况剥开适宜长度，装好号牌后压好线鼻，一定要压紧后再接入端子。
6.在现场接线时要注意进入柜体电缆走线要美观，尽可能不和其它线交叉重合，有屏蔽层和接地线一定要统一连接到接地铜牌上。

附：
中国国家标准
电线电缆识别标志
第1部分：通常要求(GB 6995.1-)
1.适用范围
本标准适适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯识别标志。
2.目标
本标准对电线电缆及其绝缘线芯识别标志方法作出了统一标准化要求，以确保电线电缆正确连接、安装和安全运行。
3.定义
3.1 电缆识别标志
用文字、字母、符号、颜色等标识际出电线电缆制造厂、产品商标、型号、规格、性能等。
3.2 绝缘线芯识别标志
用阿拉伯数字、颜色（单一颜色或组合颜色）区分多芯电缆不一样绝缘线芯或标明绝缘线芯功效。
3.3 标准颜色
为识别标志所要求采取颜色，并用颜色色版表示。
3.4 颜色色序
多芯电缆（二芯以上）绝缘线芯采取颜色识别时要求优先采取颜色（包含组合颜色）及其次序排列规则。
4.通常要求
4.1 颜色识别
4.1.1 颜色要求
标志颜色应能确定符合或靠近GB 6995.2-《电线电缆识别标志第2部分：标准颜色》要求某一个颜色。
4.1.2清楚度
标志颜色虚易于识别或易于识别。
4.1.3耐擦性
标志应耐擦，擦试后颜色应基础保持不变。
4.2 数字识别
4.2.1颜色要求
载体应是同一个颜色；全部识别数字颜色应含有相同颜色。载体颜色和标志颜色应显著不一样且应能确定符合或靠近GB 6995.2-要求某一个颜色。
4.2.2清楚度
数字标志应清楚，字迹清楚。
4.2.3耐擦性
数字标志应耐擦，擦试后标志应仍保持不变。
4.3压印标志
4.3.1 型式
压印标志应采取凸印或凹印型式，直接压印在载体上。
4. 3.2清楚度
压印标志字迹应清楚或易于识别。
4.4标志线或标志带
4.4.1标志线
用于识别电线电缆产地标志线，应按相关要求申请注册，其颜色可为单一颜色，也可为组合颜色。
4. 4.2标志带
标志带是在带子上印上文字、字母、符号等标识，标出电线电缆制造厂、产品电压等级、型号、规格、商标等等。
4. 4_3清楚度
整个标志线上颜色应保持一致，组合颜色中两种颜色分界线应确保清楚。标志线颜色和标志带上标识应清楚可辨。
4. 4.4牢度
用汽油或其它适宜溶剂清洗时，标志颜色应保持不变。
5.试验方法
标志清楚度用目力检验，当试样表面受到污染不能识别时，可用汽油或其它适宜溶剂浸过棉织物擦拭试样表面，或用洁净刀片切取试样断面进行检验。

第2部分：标准颜色(GB/T 6995.2-)
1.范围
GB/T 6995本部分适适用于多种电线电缆识别标志和其它绝缘线芯识别标志用颜色。
2.规范性引用文件
下列文件中条款经过GB/T6995本部分引用而成为本部分条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本部分，然而，激励依据本部分达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本部分。
IEC 60304:1982 低频电线电缆绝缘标准颜色
3.标准颜色
电线电缆识别用标准颜色为：
白色、红色、黑色、黄色、蓝色、绿色、橙色、灰色、棕色、青绿色、紫色和粉红色。
上述颜色清单和色板应符合IEC 60304:1982相关要求。

第3部分：电线电缆识别标志
1. 适用范围
本标准适适用于电气装备电线电缆、电力电缆和通信电缆识别标志。
2 标志内容
2.l 一个完整电缆识别标志包含以下关键内容：
a.产地标志：关键指电线电缆制造厂名或商标、出口产品也能够用“中国制造”作为产地标志。
b.功效标志：关键指电线电缆型号和规格。
注：电线电缆规格是指t导体截面、芯数、额定电压、频率及承荷能力等。
2.2 具体标志内容应在产品标准中要求。
3.标志方法
3.1 产地标志应连续标识在护套或绝缘外表面上，或连续标识在刮胶带上、隔离带上、绝缘带或标志带上。能够和功效标志一起标出。
许可采取制造厂专用单色或复色标志线。但必需在产品标准中明确要求。 ，
3.2功效标志应连续标识在护套或绝缘外表面上I或连续标识在刮胶带上、隔离带上、绝缘带或标志带上。
3.3标志排列次序，通常为制造厂名或商标、型号、规格。产地标志可似是汉字汉字或汉语拼音字母，也能够用适宜外文标识。
3.4 在特殊场所使用电线电缆，除用上述电缆标志方法外，还可要求护套颜色，深入标明电线电缆特征或某个参数。
3.5 采取何种标志方法，应在产品标准中要求。
4.标志要求
4.1 通常要求
4.1.1 标志通常要求应符合GB 6995.1-《电线电缆识别标志第1部分：通常要求》要求。
4.1.2标志颜色应能确定符合或靠近GB 6995.2-《电线电缆识别标志第2部分：标准颜色》第2章要求。
4.2印刷标志
4. 2.1 印刷标志分为油墨印刷和压印两种。
4.2.2 一个完整标志末端和下一个完整标志始端之间距离应符合下列要求
在护套或绝缘上者………不超出500 mm
带状体上者……………不超出200mm
4.3标志带能够为一条，也能够为几条，应含有非吸湿性能。

第4部分：电气装备电线电缆绝缘线芯识别标志（GB 6995.4-）

1.适用范围
本标准适适用于橡皮绝缘和塑料绝缘电气装备电线电缆绝缘线芯识别标志。
2.线芯识别 ‘
2.1 电气装备电线电缆绝缘线芯采取颜色识别和数字识别两种方法。
2.2 5芯以下电缆，通常应采取颜色识别。
2.3 5芯以上电缆，可用颜色识别，也可用数字识别。
3.接地线芯或类似保护目标用线芯识别
3.1 不管采取颜色标志或数字标志，电缆中接地线芯或类似保护目标用线芯，全部必需采取绿／黄组合颜色识别标志。绿／黄组合颜色标志不许可用于其它线芯。
3.2 绿／黄组合颜色其中一个颜色在线芯表面上应占30%～70%，余下部分为另一个颜色，并在整个长度线芯上应保持一致。
3.3 多芯电缆中绿／黄组合颜色线芯应放在缆芯最外层，
3.4 在有绿／黄组合颜色线芯缆芯中，应尽可能避免采取黄色或绿色作为其它线芯识别颜色。
4．其它线芯识别
4.1颜色识别
4.1.1电缆线芯绝缘或最外层绝缘应采取着色绝缘料，或在绝缘表面上或绝缘最外层上用其它适宜方法着色。
4.1.2颜色色序在未作出统一要求前，应由产品标准要求。
4.2数字识别
4.2.1 通常要求
4.2.1.1除另有要求外，线芯绝缘应是同一个颜色。
4.2.1.2数字应采取阿拉伯数字，印刷在绝缘线芯表面上。全部识别数字应含有相同颜色，并和绝缘颜色一定要有显著不一样。
4.2.1.3数字标志应清楚，字迹清楚。
4. 2.1.4除另有要求外，数字编号应从内层到外层，从1号开始，各层均按顺时针方向排列。
有绿／黄组合颜色线芯时，应放在缆芯最外层。
4. 2.2标志排列方法
4.2.2.1 数字标志应沿绝缘线芯以相等间隔反复出现，相邻两个完整标志中数字应相互颠倒。
4.2. 2.2 一个完整数字标志是由数字和一个破折号组成。当标志由一个数字组成时，破折号放在数字下面。当标志由两个数字组成时，则后一个数字排。在前一个数字下面，破折号放在后一个数字下面。

第5部分：电力电缆绝缘线芯识别标志（GB 6995.5-）
1.适用范围
本标准适适用于电力电缆绝缘线芯识别标志，包含充油电缆、不滴流油浸纸绝缘电缆、粘性油浸纸绝缘电缆、交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、聚乙烯绝缘电缆及橡皮绝缘电缆。
2.线芯识别
2.1 电力电缆绝缘线芯采取数字识别和颜色识别两种方法。
2.2充油电缆、不滴流油浸纸绝缘电缆，粘性油浸纸绝缘电缆采取数字识别。
2.3交联聚乙烯绝缘电缆、聚乙烯绝缘电缆、聚氯乙烯绝缘电缆及橡皮绝缘电缆采取颜色识别。特殊情况下许可采取数字识别。
3.数字识别
3.1 通常要求
3.1.1 绝缘线芯绝缘层外层纸带上应印有阿拉伯数字标志。
3.1.2 除另有要求外，数字标志颜色应为白色。
3.1.3数字标志应清楚，字迹清楚。
3.2数字标志使用
多芯电缆绝缘线芯应采取不一样数字标志，应符合下列要求：
2芯电缆………0.1
3蕊电缆………1，2,3
4芯电缆………0，1，2，3
其中数字1，2，3用于根本芯，0用于中性线芯。
注；标称截面l6mm2中性线芯许可不加标志，采取本色。
3.3绝缘线芯上相邻两个完整数字标志之间最大距离为25mm，数字标志最小高度为4.5 mm。
3.4 数字标志所用着色剂应不易退色，而且应为化学中性，对电缆纸纤维无有害影响。
4.颜色识别
4.1 多芯电缆绝缘线芯应采取不一样颜色标志，应符合下列要求。
2芯电缆……………………红、浅蓝
3芯电缆……………………红、黄、绿
4芯电缆……………………红、黄、绿、浅蓝
其中颜色红、黄、绿用于根本芯，浅蓝用于中性线芯。
4.2聚氯乙烯绝缘电缆绝缘线芯通常应采取着色绝缘料，但也许可采取数字标志。
4.3不易着色绝缘线芯许可采取标志纱或标志色带。
