1、乌鲁木齐高新区(新市区)农业高效节水项目施工组织设计第一部分 工程概况及特点1 编制依据:甲方提供设计图纸、招标文件及我方施工经验。1.1管道工程设计规范GB50251-1.2室外给排水设计规范GB50014-1.3市政给排水管道工程及隶属设施06MS2011.4新12系列给水排水标准图集1.5埋地聚乙烯排水管道工程技术规程(CECS164:)1.6 甲方提供设计图纸及我方施工经验。2 工程概况2.1概述乌鲁木齐高新区(新市区)农业高效节水项目施工工程,其中塑料管道铺设1、PVC-U管De200为2527m;2、PVC-U管De160为9849m;3、薄壁PE软管De90为1134m;4、薄壁

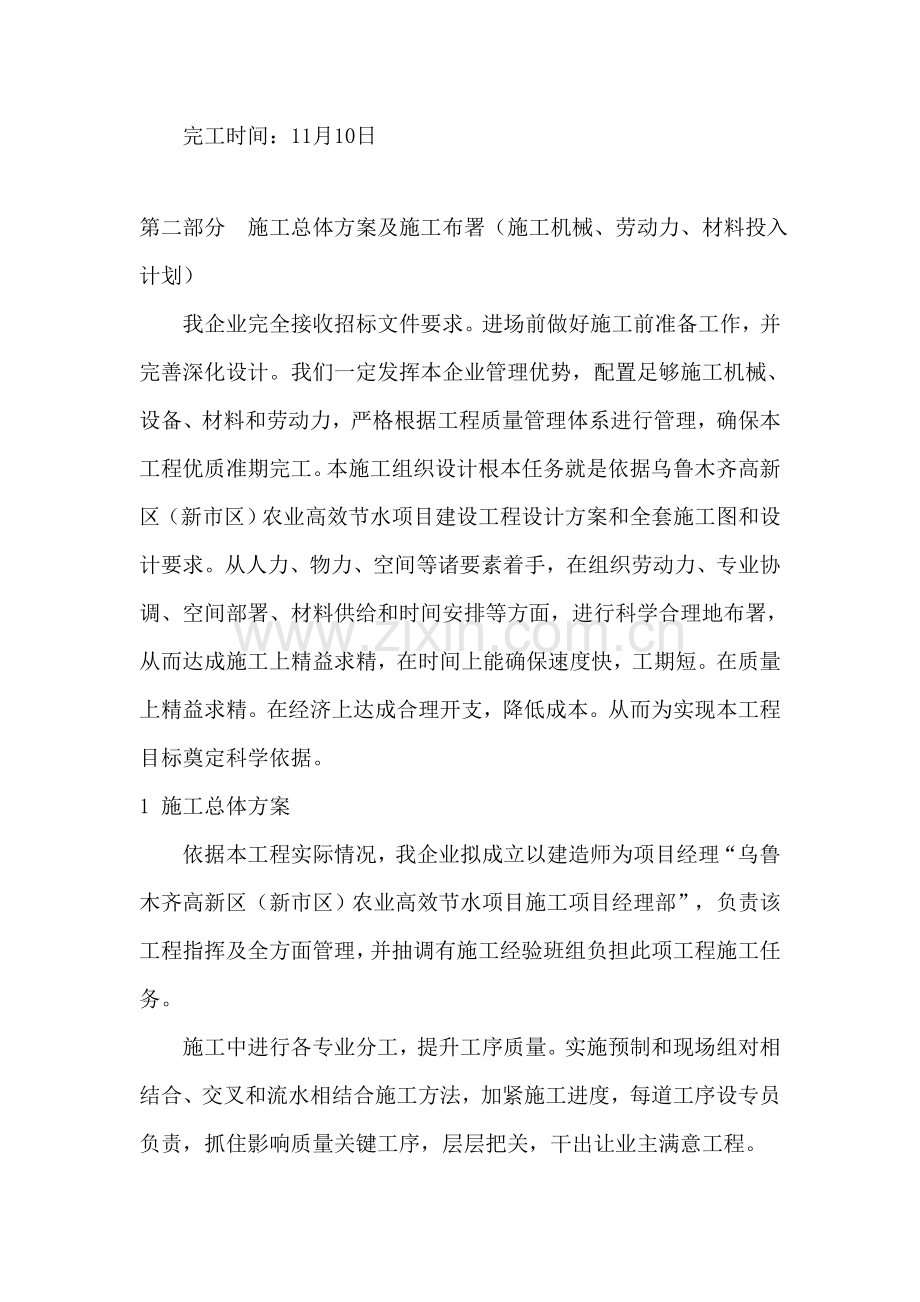

2、PE软管De63为17164m。2.2本工程特点及开完工时间2.2.1 工程特点本工程在新疆乌鲁木齐高新区六十户乡。施工环境、施工场地及交通较便利。2.2.2 开完工时间:工期105日(日历日)开工时间:7月29日完工时间:11月10日第二部分 施工总体方案及施工布署(施工机械、劳动力、材料投入计划)我企业完全接收招标文件要求。进场前做好施工前准备工作,并完善深化设计。我们一定发挥本企业管理优势,配置足够施工机械、设备、材料和劳动力,严格根据工程质量管理体系进行管理,确保本工程优质准期完工。本施工组织设计根本任务就是依据乌鲁木齐高新区(新市区)农业高效节水项目建设工程设计方案和全套施工图和设计
3、要求。从人力、物力、空间等诸要素着手,在组织劳动力、专业协调、空间部署、材料供给和时间安排等方面,进行科学合理地布署,从而达成施工上精益求精,在时间上能确保速度快,工期短。在质量上精益求精。在经济上达成合理开支,降低成本。从而为实现本工程目标奠定科学依据。1 施工总体方案依据本工程实际情况,我企业拟成立以建造师为项目经理“乌鲁木齐高新区(新市区)农业高效节水项目施工项目经理部”,负责该工程指挥及全方面管理,并抽调有施工经验班组负担此项工程施工任务。施工中进行各专业分工,提升工序质量。实施预制和现场组对相结合、交叉和流水相结合施工方法,加紧施工进度,每道工序设专员负责,抓住影响质量关键工序,层层
4、把关,干出让业主满意工程。对现场进行具体踏勘,配置适应性强施工机具,优化施工程序,提升现场流水作业化程度,合理利用人力和物力,努力争取缩短工期。2 施工布署2.1项目组织机构 施工组织管理机构框图安全员预算员施工员材料管理员后勤管理员机械管理员资料员质量检验员项目经理主任工程师项目副经理各作业班组2.2关键岗位及部室职责2.2.1项目经理全方面负责组织工程实施,对工程质量、进度和安全负领导责任。组织编制项目施工实施计划,确保按期完工。组织对全体施工人员进行质量及培训。组织制订项目经济责任制及其它制度,并确保其实施。组织调动各施工单位人员、设备,处理施工中重大问题。组织协调和业主、监理、地方及其
5、它施工单位关系。2.2.2项目副经理帮助项目经理搞好项目管理。负责项目施工组织和现场管理。参与项目重大问题讨论和决议。组织各项施工准备工作。按项目实施计划组织现场施工,组织处理现场施工问题。组织协调项目各部门工作,合理调配施工力量,组织平衡、调整施工计划。组织完工检验、验收,组织编制保投产计划,并组织实施。2.2.3主任工程师对技术质量部门进行专业管理。参与项目重大问题讨论和决议。组织对施工人员进行质量教育。组织编制施工组织设计、质量计划及审定技术方法。组织处了处理现场技术、质量问题。组织项目技术、质量检验。组织编制各项完工资料,组织完工验交。2.2.4技术质量组参与组织相关施工准备工作。组织
6、内部图纸会审和技术交底,编制施工组织设计、项目质量计划和施工技术方法。检验和监督技术规范、标准实施情况。按企业制度进行技术管理,并检验所属施工单位实施情况。办理设计变更,处理现场技术问题。检验、监督所属施工单位原始技术资料填写及现场签证情况。组织建立项目质量管理体系管理网络。按企业方针和目标进行质量管理。参与组织对施工人员进行质量培训和教育,定时组织各机组召开质量会议,处理施工中出现相关质量方面问题。检验、监督所属施工单位质量确保方法实施情况。参与组织质量检验,组织对相关事故分析并立即提出处理意见。处了处理现场质量方面问题。制订质量管理奖惩政策,并负责实施。搜集整理相关资料,定时上报,并负责对
7、项目工地质量进行全方面管理。组织单位工程质量评定及完工资料整理、汇编。参与完工验交。2.2.5施工管理组组织工程施工及安全、HSE全方面管理活动。组织施工人员和设备调迁及现场调动。协调各单位关系,处了处理现场施工组织问题。协调和地方及其它施工单位关系,处理相关问题。组织防腐管运输和分配。参与组织设备维修、人员培训,组织营地建设和人员设备调迁。组织办理多种施工许可证。参与组织工程检验、验交,参与组织保投产工作。制订安全和HSE管理奖惩政策,并负责实施。搜集整理施工进度,定时上报。2.2.6物资装备组 编制项目物资管理计划,并负责具体实施。严格按企业物资管理措施要求进行物资采购、验收、保管和发放。
8、监督检验所属各班组材料保管及使用情况。组织物资统计和核销,并立即上报。实施企业机动资产管理制度,制订项目设备管理制度。参与组织设备调迁及调配。编制设备维修保养计划并负责实施。制订设备管理奖惩措施,并按期组织设备检验。组织设备事故调查分析和判定,并提出处理意见。搜集汇总相关报表,按时上报。2.2.7综合办公组帮助项目经理处理好和业主、监理及地方关系。按企业档案管理要求进行多种文件收发管理工作。负责项目多种办公用具发放及办公设备维护保养。安排项目部组织召开各类会议。负责项目部日常招待工作。负责项目部日常生活后勤保障工作。2.3施工任务划分2.3.1施工任务划分序号单 位名 称主 要 施 工 任 务
9、备注1项目部总体协调,管理施工,对工程质量、安全、进度、环境保护等负全方面责任,负责对业主、监理、各地域政府等部门联络工作。2第一土建队负责Wa段砂砾路土建专业施工3第一安装队负责WaPVC管线安装专业施工4第二土建队负责Wb砂砾路土建专业施工5第二安装队负责WbPE管线安装专业施工2.4劳动组织 2.4.1项目部组织机构序号职 能 部 门人数备 注1项目经理12项目副经理13主任工程师14技术质量组3土建技术员1人、安装技术员1人,资料员1人5施工管理组3调度1人、安全1人、质量员1人6物资装备组3采办 1人、设备1人、保管员 1人7累计122.4.2施工班组劳动力计划序号工 种数 量备注1
10、管道安装工122起 重23电 工14测量工35普 工126修理工2合 计322.5关键设备、机具配置序号名 称型 号单位数量备 注一、热熔连接设备1热熔对接机ZX-400台3二、工程机械1推土机220 台12轮胎压路机TS650辆13挖掘机卡特200台14装载机75B台15汽车吊车8t辆16自卸卡车5t辆17洒水车WX100CSG辆1三、辅助设备1发电机25kw台22烘干箱YZHZ-150台23角向磨光机F100、f150台14检漏仪DLD台15水准仪DSZ2台16全站仪DTMC-100台17压风机20m3/min台18潜水泵2,4台29倒链5t台8第三部分 施工准备3 施工准备 3.1 施工
11、准备工作计划乌鲁木齐高新区(新市区)农业高效节水项目施工属于供水管道工程及砂砾路路面恢复工程,管道采取PVC及PE管。3.2 施工机具、设备维修计划3.2.1施工中确保机具、设备时刻保持完好状态,建立专门修理保养人员,负责工地上全部施工机具、设备维修任务。维修人员必需认真实施企业设备巡回检验制度、设备维修保养制度及油水管理制度,并准备充足备件,确保现场设备完好。3.2.2施工暂设准备:依据PVC及PE管道施工特点,结合当地实际条件和准备投入施工人员、设备情况,为方便和业主及监理联络,项目部设在施工现场,安装直拨电话、传真机和联网计算机。各作业台班分别设在整个标段等间距位置。营地设有办公室、宿舍
12、、食堂、库房,关键搭建临设。3.3 技术准备3.3.1熟悉设计图纸、文件、施工验收标准、规范,查对图纸,工程招标文件,并进行分类登记。3.3.2组织技术人员学习掌握本工程施工设计图纸、技术要求、施工验收标准及相关文件,做好图纸会审工作。3.3.3组织技术及测量人员对现场进行具体勘测交桩,了解掌握线路走向、地形地貌、水文、地质等自然条件,尤其是对公路、地下管线、电缆光缆穿越处要关键勘查。在扫线和管沟开挖时碰到文物则立即停工,保护好,报文物主管部门处理。3.3.4参与业主及设计组织技术交底及图纸会审工作,组织相关技术人员,编写具体施工组织设计,并在开工前报业主及监理批复。3.4 现场准备3.4.1
13、申办当地施工许可证,办理施工和临时用水、电、路、讯许可证。3.4.2在开工后立即组织一个先遣队伍,负责临时设施搭建工作,并在施工机具、设备、物资抵达前,依据当地条件做好三通一平准备工作。在施工设备、机具和临时生活设施抵达后,负责拉运并按施工临时设施平面部署搭设,在施工人员抵达前,达成满足开工条件。3.4.3物资采购准备:结合工程总体施工进度计划,针对业主供料和自购料,编制出具体供料计划,依据计划落实供料地点、规格、数量,并做出用车计划,确保材料立即拉运到施工现场。确保工程施工按计划进行。3.5 施工营地及暂设3.5.1 营地选址针对此标段任务划分及沿线社会依靠情况,我们施工现场为营地,营地有很
14、好社会依靠,多种主副食基础有保障,而且有当地居民群众作后盾,医疗条件很好。3.5.2 住房形式就近搭建临时设施及堆放材料场地。第四部分 施工总平面图部署及现场管理方法4.1施工机械设备、材料堆放场地、电源线、临时道路等均不得影响正常施工,不能造成二次拆迁。4.2机械设备、尤其是电器设备停放要有防雨防潮设施,并按设备使用管理要求进行维护保养。4.3施工现场设置施工技术要求、质量标准明示牌,使施工人员随时全部可明确施工要求和质量目标。4.4不经项目经理或项目同意,其它人不得随意占用或扩展施工场地。4.5关键技术经济指标4.51施工工期:工期履约率100%。4.5.2劳动生产率:15万元/人.年。4
15、.5.3降低成本指标:8%以上(不含材料)。4.5.4工程质量:合格并争创优质工程。第五部分 施工技术方案(供水管线及路面恢复施工方案)一、砂砾路项目施工方案5.施工技术方案5.1 技术准备接到图纸后,项目技术责任人组织项目相关人员熟悉图纸,并和甲方联络图纸会审。图纸会审参与单位:设计院、建设单位、监理单位、施工单位。会审内容由施工单位项目技术责任人立即统计并由设计院、建设单位、监理单位、施工单位代表签字确定,并盖企业公章。会审统计由资料员立即给甲方、监理、施工单位各级施工人员、技术管理人员发放。5.2 材料验收制度:现场材料员根据进场材料协议质量标准、材料名称、规格、数量及相关质量确保文件验
16、收进场材料。对进场材料要按计量单位进行复磅、点数、量方、理论核实,进行计量验收,以确保材料数量。对质量有问题要进行复检并做好检验统计。材料员负责对进货检验、试验工作检验监督。材料进场后,由项目材料员依据产品标准验收规程、质量要求和采购协议,负责验收。按质量手册要求,对进场材料由项目检验员负责抽样送检,以确保工程质量合格。5.3 工程技术档案制度:各分项工程技术资料应由各施工技术员统计,以确保真实、可靠、立即。工程技术资料所需份数要依据协议要求,通常情况一式三份,包含档案馆一套,甲方、监理各一套。技术资料形成,按自治区建设工程质量安全监督总站编制道路工程施工验收及技术资料编制指南要求去做,填写必
17、需正确、真实、整齐、字迹工整、洁净,做封面分类标识。工程完工后,完工资料和完工图由项目资料员根据建设工程文件归档整理规范及施工协议整理、绘制、装订交相关单位。5.2 施工技术方案5.2.1 路基土方工程施工(1)施工准备:1)机械准备:本工程路基土方开挖采取反铲履带式挖掘机进行开挖,并安排1辆8吨自卸汽车运土至场外。2)人员准备:土方开挖时,配置测量人员2名,挖掘机手2名,一般劳力工5名。(2)安全技术方法:1)路基挖方前由现场技术员对机手及操作工人进行具体施工技术交底及安全交底,操作人员必需持证上岗,严禁违章作业。2)依据国家标准GB50202建筑道路基础施工质量验收规范要求,在路基开挖过程
18、中,由专员负责架设水准仪引测标高,亲密注意土质情况,作好原始统计,画好端面图和隐蔽工程统计。如发觉基底土质和设计不符或发觉井洞、坑穴和电线电缆上下水等情况时,应立即报请业主及监理人员并立即通知地质勘察设计人员进行处理。5.3 道路工程施工方案1、组织全部参与施工技术人员,认真学习本工程设计图纸中全部内容,熟悉并掌握该工程特点和技术要求,作好图纸会审,技术交底,现场交桩工作。2、交桩工作完成以后,组织测量技术人员立即对坐标、高程桩点进行复核无误后依据施工现场情况,建立施工测量控制网点,并设显著标志和完整统计被查用。3、组织全部施工人员对工程范围内地上构筑高架线路、地下管线进行全方面勘察,对影响施
19、工或交叉管线位置、高度等相关内容拆迁遗留问题等作好现场统计和标示,依据现场调查实际情况结果,合理安排组织施工,合理部署临时设施,制订施工现场总体部署平面图。4、立即作好施工用电、水准备工作,和材料、设备、劳动力合理部署,有条不紊进场。5、加强对专业技术工种人员培训工作,学习新技术、新规范、新工艺,使用新设备,确保工程顺利进。 5.4 施工方案及施工方法(一)施工总体布署结合图纸及现场实际情况,分成两个施工段组织流水施工。留够回填用土,多出土方拉出场地。级配砾石采取现场铺设,机械拉运摊铺、压实,沥青砼采取场外拌制拉至施工现场,机械摊铺、压实。本工程拟根据先地下后地上、先主体后配套、最终路面标准进
20、行施工。(二)单位工程施工方案及施工方法1、道路工程道路工程施工工艺:测量放线 路床(槽)成型道路基层碾压 沥青混凝土面层铺装。(1) 测量放线1.1在直线上采取50m设一桩方法,在木桩上用红线标出道路路面标高,以此对路面标高进行控制,在具体施工中利用50m桩进行每10m桩高程测量,进而能够对道路纵向坡度进行控制;在每10m横断面,道路中心和两边三个桩进行道路横断面坡度控制。1.2曲线上采取20m为一桩方法一样用红线标出道路中心标高,一样利用其10m标高测量。在每10m横断面,道路中心和两边三个桩进行道路横断面坡度控制。 (2)路床(槽)施工2.1路床(槽)大面积挖填时,采取机械开挖,小面积和
21、机械无法发挥作用地段,采取人工开挖。大面积填土路基时,挖掘机挖土汽车运土至路段,装载机平整,刮土机深入平整,压路机碾压,洒水车浇水养护。2.2路床(槽)开挖至路床(槽)顶面时,注意预留碾压高度。其数值可经过试验确定,通常碾压高度控制在3cm左右。 路床需要回填地方,优异行基底平整,压路机碾压原土。以后进行分层回填,每层厚度30CM;高差较大地带,进行分台阶回填,每台阶高30CM,宽50CM。2.3为了确保路床结构整体性,路床挖填宽度每侧宽出路边线。2.4机械开挖以后,测量员立即部署高程控制桩,人工对路床细致平整、整型,压路机碾压。2.5压路机碾压路床时,遵照先轻后重、先稳后振、先慢后快及一轮压
22、半轮等标准, 压路机碾压路床直到无显著轮迹为止。道路边缘、检验井、雨水口周围及其它压路机碾压不到地方,采取机械振动夯或人力夯扎实,预防漏夯、漏压。2.6碾压成型后,立即测定其压实度,判定是否达成规范要求,并按设计要求检测路床宽度、标高和平整度,并进行整修成型。(三)天然砂砾底基层施工方案1、准备工作 A、开工前,对拟采取天然砂砾材料最大干密度、最好含水量、级配分析等技术指标进行试验,试验结果报监理工程师审批。 B、底基层下承层是路基及其以下部分,路基表面确保平整、坚实、含有要求路拱,没有任何松散材料和软弱地点。并确保路基表面平整度和压实度符合规范要求。 C、路基表面上低洼和坑洞,仔细填补及压实
23、。对路基上搓板和辙槽刮除:松散处耙松、洒水并重新碾压。达成标准后,再在其上铺筑底基层。 D、在试验路段开始之前,我们将把铺筑试验路段施工方案报监理工程师审批,监理工程师认可后再进行。2、铺筑试验路段: A、底基层开工前,选择100m试验路段进行天然砂砾底基层填料铺筑试验工作。 B、试验路段对运输、摊铺、整形、压实等多种设备类型、最好组合方法进行统计:对碾压遍数、速度、压实系数、压实厚度、最好含水量等具体统计,全部试验结果报监理工程师审批,确定后施工方法作为该种材料以后施工控制依据。3、施工中具体方法: A、在路基上恢复中线。直线段每50m设一桩,平曲线段每20m设一桩,并在两侧路面边缘外0.5
24、m设指示桩。 B、进行水平测量,在两侧指示竹桩上用红漆标出底基层边缘设计高。 C、计算材料用量,依据各路段基层宽度、厚度及预定压实密度,计算各段需要集料数量,依据运料车辆吨位,计算每车料堆放距离。 D、用平地机按试验路确定松铺系数将集料均匀地摊铺在要求宽度上,要求表面平整,并含有要求路拱。 E、检验松铺材料厚度及高程,看其是否符合设计要求。不符合时要时应进行减料或补料工作。摊铺后垫层应无显著离析现象,若有采取集料嵌缝或挖除换料处理。 F、整形后底基层,当混合料含水量等于或略大于最好含水量时,立即用振动压路机进行碾压。碾压采取由试验路确定方法、遍数进行。 G、在已完成底基层上按要求检验全部检测项
25、目。在合格后报请监理工程师检验。施工中全部试验、检验结果均报监理工程师审批。4、施工程序以下: 施工准备一一检验确定材料一一施工放样一一报请测量工程师检验一一上报分项工程开工汇报清扫路基按要求厚度上料整平洒水压实检测各项指标报监理工程师检验5、施工控制关键点:材料级配质量、材料含水量;压实度、宽度、横坡、高程、平整度(四)级配砾石(砂砾)基层施工方案1、准备下承层A、基层下承层是天然砂砾垫层。下承层表面应平整、坚实,含有要求路拱,没有任何松散材料和软弱地点。B、下承层平整度和压实度应符合路面基层施工技术规范中底基层规范要求。C、对于底基层,依据压实度检验(或碾压检验)和弯沉值测定结果,凡不符合
26、设计要求路段,必需依据具体情况,分别采取补充碾压,换填好材料,挖开晾晒等方法,使其达成标准。D、底基层上低洼和坑洞,应仔细填补和压实,底基层上搓板和辙槽,应刮除;松散处,耙松、洒水并重新碾压,达成平整密实。E、逐一断面检验下承层标高是否符合设计要求。下承层标高误差应控制在5及20mm内。F、新完成底基层必需按规范经监理工程师验收,凡验收不合格路段,必需采取方法,使其达成标准后,方能在上铺筑基层。G、全槽式断面路段,两侧路肩每隔一定距离5-10m,交错开挖泄水沟。2、施工放样A、栽下承层上恢复中线。点线数每20m设一桩,平曲线每10-15m设一桩,并在两侧路肩边缘外0.3-0.5m设指示桩。B、
27、进行水平测量。在两侧指示桩上用显著标识标出底基层边缘设计高。3、计算材料用量依据各路段底基层宽度,厚度及预定干密度,估计各段需要干集料数量。若级配砾石不用两种集料合成时,分别计算两种集料数量;依据料场集料含水量和所用运料车辆吨位,计算每车堆放距离。4、运输和摊铺集料A、集料装车时,应控制每车料数量基础相等。B、同一料场供料路段内,从远到近将料按计算距离卸置于下承层上。斜料距离应严格掌握,避免料不够或过多。采取两种集料时,应先将关键集料运到路基上,应先将关键集料摊铺后,再将另一个集料运到路上。如粗细两种集料最大粒砼相差得多,应和粗集料处于潮湿状态下,再摊铺细集料。C、料堆每隔一定距离应留一缺口。
28、D、集料在下承层上堆置时间不宜过长。运输集料较摊铺集料工序只提前数天。E、经过试验确定集料松铺系数。F、用推土机先将料堆打开,然后用平地机将料均匀地摊铺在预定宽度上,表面应努力争取平整;并有要求路拱。同时摊铺路肩用料。G、检验松铺材料层厚度是否符合估计要求,必需时进行减料或补料工作。5、拌和及整型A、用平地机拌和时,每一作业数长度宜为300-500m。通常需拌和5-6遍。拌和过程中,用洒水车洒足所需水份。拌和结束时,混合料含水量均匀,并较量佳含水量大1左右;无粗细颗粒离析现象。B、使用级配符合要求一个天然砂砾时,可视摊铺后混合料具体情况(有没有粗细颗粒离析等现象),用平地机进行补充拌和。C、用
29、平地机将拌和均匀混合料按要求路拱进行整齐和整型。D、用轻型或轮胎压路机车在已初平路段上快速碾压一遍,暴露潜在不平整。E、再用平地机进行整平和整型。F、用平地机按要求路拱进行整平和整型。在整型过程中,严禁任何车辆通行。6、碾压A、整型后,当混合料含水量等于或略大于最好含水量时,立即用12T以上三轮压路机,振动压路机或轮胎压路机进行碾压。直线段,由两侧路肩开口向路中心碾压;在有超高路段上,由内侧路肩开始向外侧路肩进行碾压。碾压时,后轮应重合12轮宽;后轮必需超出两段接缝处。后轮压完路面全宽时,即为一遍。碾压一直进行到要求密实度为止,通常需碾压68遍,表面应无显著轮迹。压路机碾压速度,头两遍以采取1
30、.51.7km/h为宜,以后用2.02.5kmh。B、路面两侧,多压23遍。C、严禁压路机在已完成或正在碾压路段上“调头”和急刹车。7、凡含土级配砾石层,全部应进行滚浆碾压,压到砾石层中无多出细土泛到表面为止。滚到表面浆清除洁净。8、级配砾石基层施工时,必需符合以下要求:A、颗粒级配应符合设计标准;B、配料必需正确;C、混合料必需拌和均匀,无粗细颗粒离析现象;D、在最好含水量时进行碾压,点抵达成按重型击实试验法确定要求压实度98。9、级配砾石用12t以上三轮压路机碾,每层压实厚度不超出1518cm。用重型振动压路机和轮胎压路机碾压时,每层厚度可达20cm。10、级配砾石基层未洒透层沥表或未铺封
31、层时,严禁开放交通,以保护表层不受破坏。二、PVC及PE管供水管线施工方案5 关键施工方案5.1 管道施工程序测量、定位、放线土方开挖管道安装试压检验回填压实5.2 管道关键工种工程施工技术方法5.2.1测量放线依据施工图、设计控制桩、水准标桩进行测量放线。对于丢失控制桩、水准标桩,依据交接桩统计、测量结果表等资料进行补桩。测量放线要放出线路轴线和施工作业带边界线,并在其上设置百米桩;对已开挖管沟要进行复测,确定线路轴线。在线路轴线上依据设计图纸要求设置纵向变坡桩、曲线加密桩、标志桩。控制桩上注明里程、地面高程、管底高程和挖深。当纵向转角大于2时,设置纵向变坡桩,并注明变坡点位置、角度、曲率半
32、径、切线长度、外矢矩。当采取弹性敷设和冷弯管处理水平或竖向转角时,在曲线始点、中点及终点上设桩,并在曲线段上设置加密桩,间距10m。曲线始、中、终点桩上注明曲线半径、角度、切线长度和外矢矩。在河流、沟渠、公路穿跨越段两端,地下管道、电缆、光缆穿越段两端,线路阀室两端及管线直径、壁厚、材质、防腐层改变分界处设置标志桩。地下障碍物标志桩上注明穿越名称、埋深和尺寸;管径、壁厚、材质、防腐层改变分界处标志桩上注明改变参数,起止里程。测量放线过程中做好各项统计,包含控制桩测量(复测)统计,转角处理方法统计、放线加桩统计。线路轴线和施工作业带边界线定桩后,用白石灰沿桩放出边界线。施工作业带边界线在作业带清
33、理前放出,线路轴线在布管前或管沟开挖前放出。本工程线路较平坦,为便于管沟开挖,施工运输,布管,全线采取机械扫线.施工作业带宽度按3m计算,扫线宽度按4m计算.如发觉线路走向和图纸不符或设计不合理时,立即向监理、设计、业主反应,求得妥善处理。管沟开挖后复测转角和纵断面曲线等主关键点标高,为预制弯头和弯管提供可靠依据。5.2.2卸管及验收管子装卸使用专用吊具,装卸时轻吊轻放,严禁摔、撞、磕、碰。吊钩要有足够强度且防滑,确保使用安全。装卸过程中要注意保护管口,不得使管口产生任何豁口和伤痕。装卸管过程中,要注意四面。吊车要避开电力线、通讯线和其它地面及地下设施,确保施工安全。全部施工机具和设备任何部位
34、和架空电力线路安全距离要符合相关要求。运至施工现场防腐管在卸管时,须按规范要求逐根检验,填写检验统计。缺点超出标准要求,不得使用;未超标,按监理同意方案修复。全部统计要有双方代表签字,并经监理签字确定。验收合格防腐管在堆管场存放时,按规格、材质、防腐等级分垛堆放。底层防腐管两端垫枕木或砂袋,垫起高度为200mm以上。防腐管存放场地要平整,无石块,地面不得积水。存放场地保持1%2%坡度,并设有排水沟。作业带卸管时,一车一堆或两车一堆,管堆间距和对应管堆HDPE管材长度一致。底层防腐管两端垫土堆或砂袋。为确保管垛稳定,最下层防腐管要用三角木或砂袋挤紧。5.2.3布管布管时使用专用吊具,钢丝绳吊钩或
35、尼龙吊带强度要满足所吊重物安全要求,尾钩和管子接触面和管子曲率相同,起吊后钢丝绳和管子夹角大于30。布管前,使用推土机或单斗挖掘机沿布管中心线修筑条形管墩,管墩间距为单管长度。地势平坦地域管墩高度为0.5-0.6m,地势起伏较大地域应依据地形改变设置。管墩可用土筑,并压实。取土不便时,用麻袋装填软体物质作为管墩。各管墩和管道接触位置用编织袋作衬垫。布管前,由专员测量管口周长、椭圆度,周长偏差超标不得使用,管口局部有压痕或椭圆度不超标采取涨管器、千斤顶等专用工具校正。布管在施工作业带管道组装一侧进行。依据设计要求、测量放线统计、现场控制桩、标志桩,将管子布放在设置好管墩上,管和管应首尾相接,相邻
36、两管错开一个管口,成锯齿形部署。碎石地段在下部管口下设麻袋软垫。采取人工布管,布管时单根人工运输。地势平坦处进行两根管吊运时,采取加软垫或分位吊运等方法,以防损伤防腐层。在吊管和放置过程中,要轻起轻落。遇有水渠、道路、堤坝等构筑物时,应将管子布设在位置宽广一侧,而不应直接摆放其上,但应预留出合适长度。遇有冲沟时应使布管和组装保持尽可能短时间,不然不提前布管。5.2.4管沟开挖开挖管沟时必需将弃土堆置在施工作业带另一侧,弃土不得堆放在施工作业带上。施工作业带应设置在靠公路侧,弃土应在远离公路侧。直线段管沟应确保顺直通畅,曲线段管沟应确保圆滑过渡,无凹凸和折线。沟壁和沟底应平整,沟内无塌方、无杂物
37、。管沟开挖标准还应符合下表要求:碰到和管道交叉沟渠和地下构筑物时,应和地方相关部门协商议定开挖方案。管道和电力、通信电缆交叉时,其垂直净距不得小于0.5m;管道和其它管道交叉时,管道除确保设计埋深外,应确保两管道间垂直净距不得小于0.3m.。耕作区管沟开挖在耕作区开挖管沟时,应将表层耕土和下层土分别堆放,表层土靠近边界线,下层土靠近管沟侧。5.2.5组装组装前使用专用清管工具清除管内全部杂物。组装前用棉布和钢丝刷等工具将管口两端5mm范围内油污、铁锈等清理洁净,并检验管口是否存在压痕、裂纹等缺点,如发觉要立即通知监理并按要求修复,不符合要求管子不得组装。检验管口椭圆度,若管端轻度变形在3.5%
38、以内,能够使用机械方法加以矫正;若变形大于3.5%,应给予切除。对修理或检验合格管子应按布管次序进行现场编号,编号用油漆标在前后管口顶部。逐根测量管子长度,并标出管长平分线。按次序对管子进行编号,统计相关技术数据。通常平坦地段管道组对采取内对口器对口,吊管机配合;特殊地段、弯管连接和碰死口时,采取外对口器。对口时不得强行组装。使用内对口器时,在根焊完成后拆离对口器,移动对口器时,管子应保持平衡。使用外对口器时,在根焊完成50%后拆卸,所完成根焊要按圆周分为多段,均匀分布。对于部分周长不一致但仍在规范要求范围内管道组对时,错边要沿圆周均匀分布,部分处需要锤击时,使用铜锤和紫铜垫板。全部已焊好管段
39、两端,天天下班前在管口安装含有防水功效临时管帽。为方便连头施工,在安装分段时,连头点选择在交通方便、地势较高且平坦及操作条件好地方。下沟前,连头口用盲板封焊。5.2.6热熔连接从事本工程热熔焊接焊工100%持证上岗。连接材料必需有质量证实书,并符合对应标准要求。不良天气时采取全封闭、可移动式防风棚,以确保熔接质量。5.2.7下沟、回填下沟前,对已验收合格管沟再次进行检验,清除沟中塌方及杂物。管道下沟前,由安全员对管沟进行安全检验,确定沟内无清沟作业人员、设备及机具,管道内侧无人站立,无施工物品、用具存放。管道下沟由专员统一指挥作业,在人员集中通行路口设置醒目标志,并安排专员巡防,无关人员不得进
40、入现场。使用吊管机和高强尼龙吊带等专用吊具下沟,吊管机数量为3台。起吊点距管道环焊缝距离大于2m,起吊高度和最大起吊点间距满足规范要求。管道下沟前,使用电火花检漏仪按设计要求检漏电压检验防腐层,关键检验管线底部和管子和支墩接触部位防腐层,如有破损或针孔立即修补。管道下沟时,要注意避免管壁和沟壁挂碰,石方段管沟必需时在沟壁突出位置垫上草袋,以防擦伤防腐层。管道下沟后,管道应贴切地放到管沟中心位置,管道轴心距沟中心线偏差小于250mm。管道下沟后对管顶标高、曲线始点、中点和终点标高进行测量。管道标高应符合设计要求。管道下沟中,如有防腐层损伤,立即修补。管道下沟后,由现场监理人员对下沟质量进行检验和
41、复测,确定合格并在下沟统计上签字后,进行管沟回填。通常地段管线下沟检漏合格后,要按业关键求设置稳管墩,除工艺预留段外均要立即进行回填。易冲刷地段、高水位地段、人口稠密居住区及交通、生产等需要立即平整区段均要立即回填。管沟回填前,向管沟回填单位下达管沟回填通知单,并进行现场交底。管道穿越地下电缆、管道、构筑物处管沟回填采取人工配合机械完成。通常地段采取推土机进行管沟回填,特殊地段配合单斗、人工完成。耕作区管沟先回填生土,后回填熟土,并按要求预留沉降余量。连头处每侧最少要留出20m管线不回填。5.2.8小型穿跨越管道穿跨越施工由专业施工队伍负担,配置穿越所需专业技术人员、熟练技术工人及施工设备。施
42、工单在施工前要依据施工现场情况和施工图编制各穿越施工作业指导书,报业主和监理审批后实施。对于河流、沟渠穿跨越施工,在施工前和当地主管部门联络,提供施工方案及施工图,得到同意并办理相关手续后,再进行施工作业。小型河流、沟渠穿跨越段管沟回填及地貌恢复、水工保护应符合设计要求和主管部门相关要求。5.2.9 试压技术方案a.试压工艺步骤准备试压置换b.准备工作成立试压队,编制试压方案。落实电源、机泵、压风机、人员、交通及生活设施。对试压用管件、阀门及仪表等进行检验和校验。c.管线扫线扫线装置安装安装注气管道、阀门、压力表及焊接封头,管道另一端安装收球筒。将清管器放入发球筒内,缓慢注入空气,注意发球筒上
43、压力表和接收机信号,统计下清管器起动时间和压力。清管时,清管器速度应控制在1.2m/s左右,要求对排量严加控制,使清管器速度稳定。d.管道气压试验(1)通常技术要求气压试验在管沟回填后进行。强度试验压力,只在管段起点和终点设置压力表。管线试压用封头短节在预制完成后进行预试压,以检验阀门是否有渗漏。(2)试压装置安装在试压段一直点应安装不少于2块压力表和管式温度计,试验压力不应超出压力表量程2/3,且精度等级应达成1级,温度计刻度为1。(3)注气开启阀门向主管道内充气。(4)升压开启增压设备,开始向管内注气升压,升压应均匀平稳。当压力达成强度试验值30%、60%和90%时,分别停止升压15分钟,
44、对试压设备及管线进行检验,外观观察无异常后,继续升压,控制压力增量,使其压力平缓上升。在升压过程中,不得撞击和敲打管道,稳压期间安排专员负责巡查,发觉管道破裂和异常情况,立即联络汇报。当试验压力达成强度试验压力值时,要立即停泵,并再次检验阀门和管线是否有异常现象。(5)强度试验强度试验稳压4小时,每间隔30分钟统计一次。强度试压时,若压力出现急剧下降,要在管线查找泄漏点,泄压后组织抢修,并重新进行试压。强度试验以压降小于1%试验压力值及小于0.1MPa为合格。(6)管线严密性压力试验缓慢打开放气阀,依据压力表安装位置使管线压力降至该点严密性试验压力值。关闭放气阀,观察15分钟,压力无波动即开始
45、严密性试验。严密性试验稳压二十四小时压降小于1%时为合格。严密性试验时,每隔1小时人工统计一次压力值和温度。(7)泄压经监理认定试压结果合格后,缓慢开启排气阀,进行泄压,排气过程中压力不得急剧改变,泄至1Mpa左右时关闭阀门。待全部管线试压完成后,才可将试验管段气排尽。5.2.10安全管理试压过程中,安全小组人员应坚持巡回检验制,对试压段所经过路口要有专员进监护,进入居民区要加派人员进行防护,预防有些人、畜及车进入安全禁区。在稳压过程中,参与试压人员应分段进行检验,发觉漏点严禁带压补漏,必需待泄压后方能进行修补。管线试压时,严禁用硬性物品撞击管道,试压人员也要坚守试压现场,不许移动试压设备。每次放压,全部要注意人要站在放压孔后面,而且要慢慢地开启阀门。超出0.8MPa时,阀门只能开启行程1/3,严禁一次性全部开启排放阀。第六部分 工程质量确保体系6质量确保体系项目经理主任工程师施工技术组质量安全组成本核实组物资供给组施工员资料员质检员安全员计划员核实员材料员保管员
