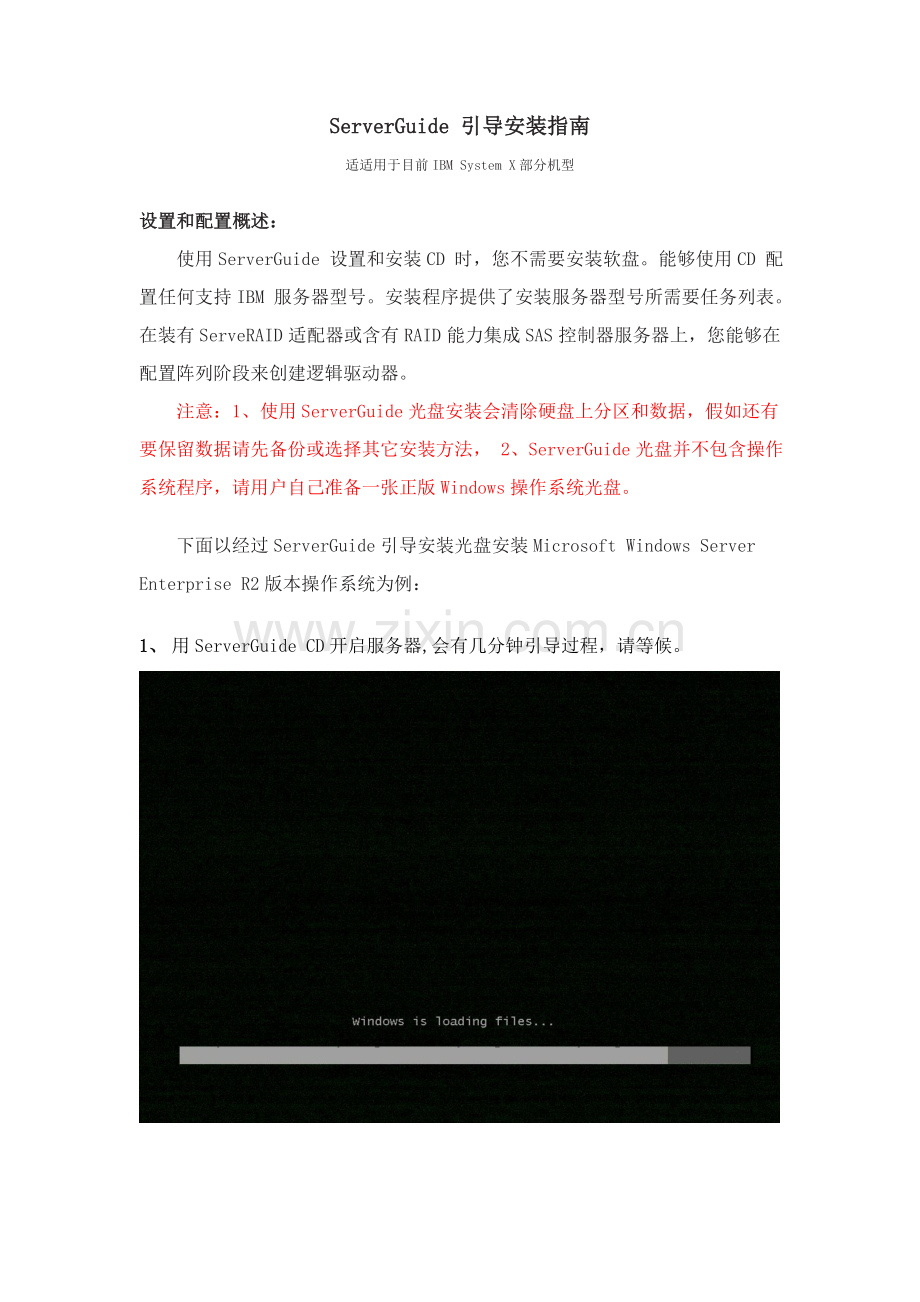

ServerGuide 引导安装指南
适适用于目前IBM System X部分机型

设置和配置概述：
使用ServerGuide 设置和安装CD 时，您不需要安装软盘。能够使用CD 配置任何支持IBM 服务器型号。安装程序提供了安装服务器型号所需要任务列表。在装有ServeRAID 适配器或含有RAID 能力集成SAS 控制器服务器上，您能够在配置阵列阶段来创建逻辑驱动器。
注意：1、使用ServerGuide光盘安装会清除硬盘上分区和数据，假如还有要保留数据请先备份或选择其它安装方法， 2、ServerGuide光盘并不包含操作系统程序，请用户自己准备一张正版Windows操作系统光盘。

下面以经过ServerGuide引导安装光盘安装Microsoft Windows Server Enterprise R2版本操作系统为例：

1、 用ServerGuide CD开启服务器,会有几分钟引导过程，请等候。

选择使用本引导盘语言（注意：此时语言为ServerGuide引导程序语言，和所要安装操作系统无关），出现以下画面，选择“English”

2、选择键盘布局画面，在这里选择“United States”，然后点击”NEXT”:

3、出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：

汉字用户能够在Language选项中选择Chinese 阅读汉字协议.

4、查看概述以了解ServerGuide 功效，请在使用前仔细查看相关使用说明，点击“NEXT”继续：

5、在这里能够选择您要安装操作系统，选择后点击“NEXT”：

6、 设置正确日期和时间后点击“NEXT”：

7、此时进入阵列配置阶段：
(1)、假如是没有配置过阵列服务器则以下图所表示：

在中线右边上半部分会显示出阵列卡、硬盘数量和目前阵列信息。在阵列卡支持及硬盘数量足够情况下，在Select RAID Level选项下会有部分能够配置阵列等级可选。假如不需要配置阵列，能够选择上图中间“Bypass RAID Configuration”选项，然后点击“NEXT”继续。
――――――――――――――――――――――――――――――――――
可选阵列等级说明：
RAID Defaults：使用默认方法配置阵列(1块硬盘默认配置Volume，2块硬盘默认配置Raid1，3块以上硬盘默认配置Raid5)
RAID 0：使用全部可用硬盘配置1个Raid0
RAID 1：使用前2块硬盘配置1个Raid1
RAID 10：使用前4块硬盘配置1个Raid10
RAID 5：使用全部可用硬盘配置1个Raid5
RAID 1＋RAID 1：使用前2块硬盘配置1个Raid1，再使用其次2块硬盘配置1个Raid1
RAID 1＋RAID 5：使用前2块硬盘配置1个Raid1，再使用其它硬盘配置1个Raid5
Add Hot Sopare：假如选中此项，则会默认使用一块硬盘作为热备份硬盘
―――――――――――――――――――――――――――――――――――――――

假如服务器上还有其它阵列卡，也能够在此界面进行配置，以下图：

选好对应配置后点击“NEXT”继续。

(2)、假如在上一步进行了阵列配置，那么进入下个页面后会显示阵列状态Status是Configuring(正在配置)：

配置结束后状态会显示Completed，后点击“NEXT”继续。

(3)、假如服务器已经配置过阵列，那么进入阵列配置阶段后会显示出阵列信息：

此试验机当初已配置RAID1阵列。假如需要保留原有阵列，则选择上图中间“Bypass RAID Configuration”选项，然后点击“NEXT”继续。

(4)、在此页面能够更改阵列等级，假如阵列卡支持及硬盘数量足够，在Select RAID Level选项下会有部分能够更改阵列等级可选：

注意：假如想更改阵列等级，点中阵列选项后屏幕下方会有提醒：“假如点击Next继续，那么全部现存分区和数据将会丢失。”

点击“NEXT”继续后进入下个页面，显示阵列状态Status是Configuring(正在配置)：

配置结束后状态会显示Completed：

(5)、配置完成后点击“NEXT”继续，假如没有做过任何阵列操作，那么会进入第8步。假如做过阵列操作，那么会进入下图所表示：

提醒ServerGuide需要重启服务器来初始化阵列，点击“NEXT”重新开启，过程中请等候ServerGuide重新引导，不要做任何操作。

8．进入以下图所表示进行分区和文件系统类型选择，在分区时注意不要小于8G容量：（此时所输入数值为系统分区容量，即C盘容量；剩下空间在系统磁盘管理中以未划分状态出现）

注意：默认情况下ServerGuide会清除第一块硬盘或第一个阵列逻辑驱动器上全部分区和数据。假如选中了Clear All Disks，那么会清除所以硬盘及阵列上数据。假如其它硬盘上相关键数据，提议最好先备份出来。

9、点击“NEXT”实施创建分区和格式化操作，完成后会显示下图：

10、点击“NEXT”后进入下图所表示，显示出服务器部分具体信息：

检验服务器所配置信息有没有错误，然后点击“NEXT”：

11、 下面开始设置windows安装相关配置：
在下面界面上输入用户名，计算机名和序列号，注意“Product ID*” 要输入
Windows操作系统光盘序列号（注：带*号为必填项目）；

12、选择服务器网络设置：

13、选择网卡设置，能够按系统默认网卡类型优异行安装，待操作系统安装好后能够进行更改：

14、选择WIN系统license数量：

15、进入操作系统语言和国家设置界面，
在时区项选择“（GMT+08:00）Beijing, Chongqing, Hong Kong, Urumqi”
在关键语言项中选择“Chinese (PRC)” ；
在第二语言项中选择“Simplified Chinese”项，其它语音项全部取消掉；
（注：假如所安装windows是汉字简体版，必需根据如上选项更改，不然系统安装完成后会出现乱码）；

16、在以下界面选择您要安装windows组件，也能够在装完系统后再安装，点击“NEXT”继续：

17、ServerGuide 会提醒拷贝windows相关驱动和安装文件，点击“NEXT”继续：

18、数据拷贝完成后，提醒以下信息，点击“NEXT”继续：

19、ServerGuide光盘会自动弹出，提醒您需要更换和开始时选择操作系统对应Windows光盘, 点击“NEXT”继续：

20、插入Windows光盘后，会自动搜索，找到光盘后会有下图所表示界面，假如光盘不符，会提醒重新插入光盘。

21、阅读微软最终用户License使用手册后选择“I agree”(注意：这里有可能看到是乱码，原因是现在ServerGuide 光盘中不自带汉字字库,但系统安装好后不会有乱码出现)

22、开始拷贝windows安装文件：

23、根据屏幕要求取出WINDOWS光盘，然后点击”NEXT”确定重启服务器，以后服务器将进入无人职守安装，至此ServerGuide光盘配置过程完成。期间会数次重启，无需干预，请等候。
