THERMO二氧化碳培养箱中文说明指导书.doc

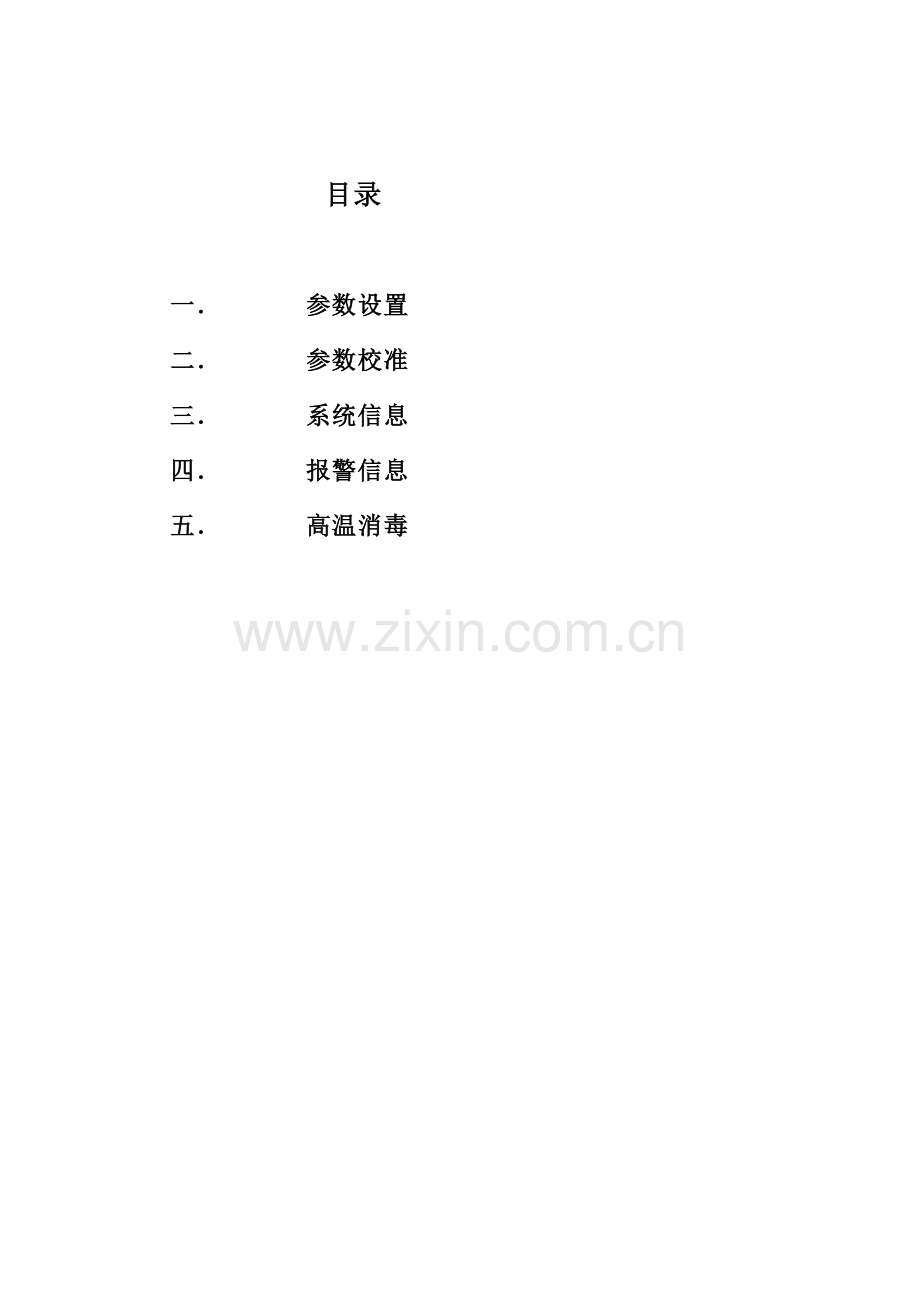

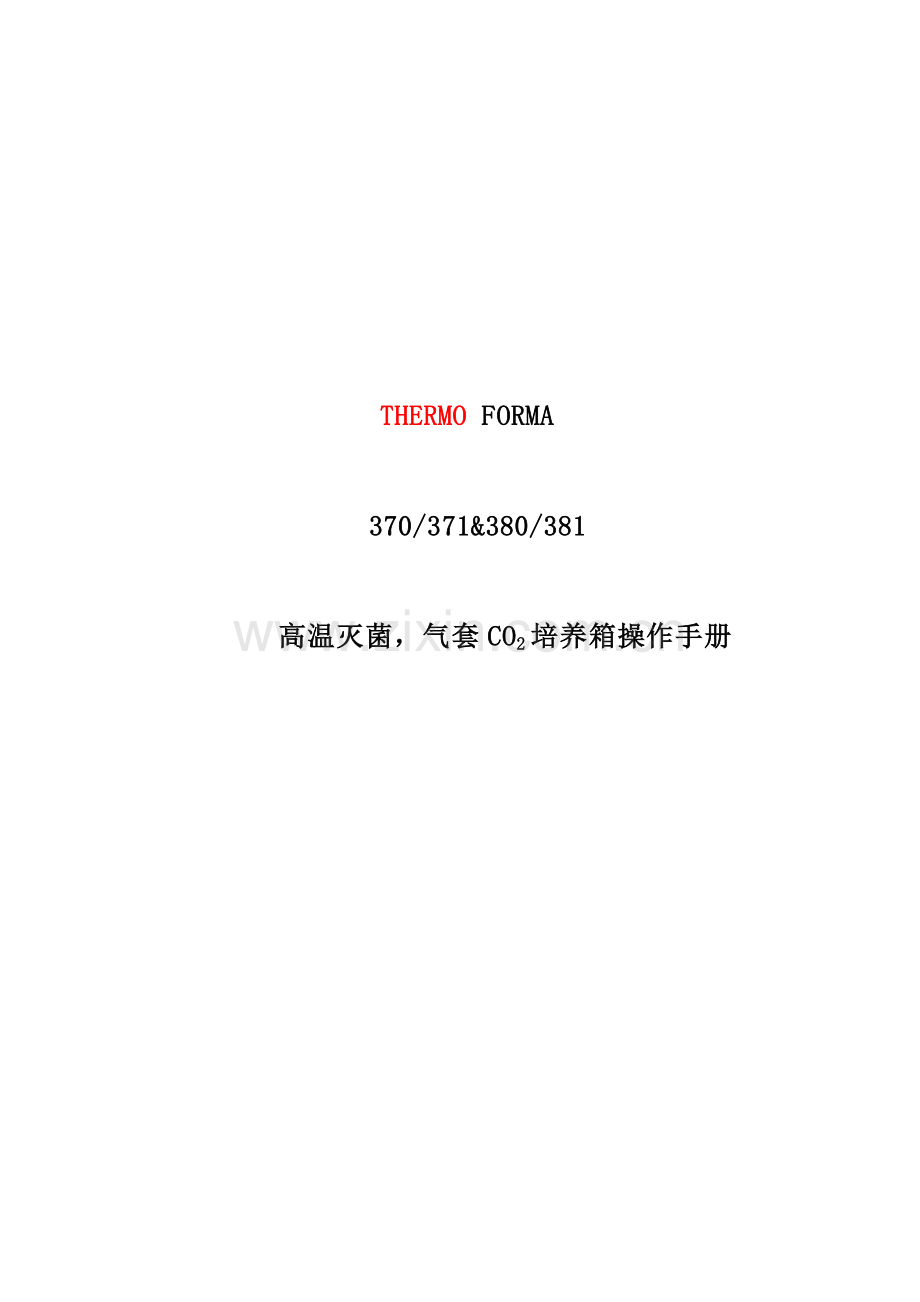

THERMO FORMA 370/371&380/381高温灭菌，气套CO2培养箱操作手册目录一 参数设置二 参数校准三 系统信息四 报警信息五 高温消毒一、 参数设置a 设置温度 Thermo Forma 370系列co2培养箱工作温度范围为10 50，此温度受环境温度影响。出厂时，厂家将温度设定为10，在此设置下，全部加热器全部将关闭。按以下步骤设置温度：1. 按“MODE”到“SET”位置。2. 按“”直到显示“TEMP XX.X”信息3. 按“”设置所需要温度值。4. 按“ENTER”保留设定值。5. 按“MODE”到“RUN”位置或按“”选择其它参数。b.设置过温温度370系列co2培养箱含有了第二级温度监控系统来监测箱体内温度。这是机器一个自我保护功效。一旦温度不能控制，机器将关闭全部加热器。箱体内报警温度是过温温度1。 厂家设定过温温度是40，不过过温温度最高可设定为55。若设置温度高于过温温度，机器将给过温温度自动增加1。通常过温温度应高于设置温度1。按以下步骤设置过温温度:1. 按“MODE”到“SET”位置。2. 按“”直到显示“O TEMP XX.X”信息。3. 按“”设置所需要过温温度值。4. 按“ENTER”保留设定值。5. 按“MODE”到“RUN”位置或按“”选择其它参数。c.设置CO2浓度带有T/CCO2传感器培养箱，出厂时厂家已校准，校按时环境是温度：37，高湿度，CO2：10%在腔体为37，高湿度，10%CO2浓度下被校准过。所以假如设置温度为37，湿度盘内放满了水，需要CO2浓度不超出10%，CO2浓度能够立即设定。不然，培养箱就稳定12小时后才可设定CO2浓度值。全部培养箱CO2浓度范围是0.0%-20%。出厂时 厂家设定CO2浓度为0.0%。在此浓度下，CO2控制和报警系统全部将关闭。按以下步骤设置CO2浓度值；1. 按“MODE”到“SET”位置。2. 按“”直到显示“CO2 XX.X”信息。3. 按“”设置所需要CO2浓度值。4. 按“ENTER”保留设定值。5. 按“MODE”到“RUN”位置或按“”选择其它参数。具体设定步骤见CHART 1-1。二、参数校准校准模式培养箱稳定后，多个不一样系统能够被校准。在校准模式下温度、CO2浓度和湿度全部能够被校准。按“MODE”键进入“CAL”模式。按“”选择需要校准参数。具体操作步骤见CHART2-1。校准频率有使用情况、环境和要求精度来决定。在很好 试验环境和操作下，设备十二个月校准一次。刚安装机器，在机器稳定后全部参数全部应该被检测。在校准之前，用户需要了解下述系统功效。当机器进入校准模式时，全部系统控制功效全部停止，系统处于稳定状态。校准后参数值将显示在面板上。在校准模式下，假如在5分钟内没有任何操作，设备将自动回到RUN模式下，且全部控制功效在次被激活。a.温度校准校按时，设备必需处于稳定状态。测量温度计应放置在箱体中间部位，不要靠近左右两侧壁。温度校准方法及过程以下：刚安装机器：稳定12小时以上。使用中机器：显示温度达成设定温度后，机器必需再稳定2小时以上。按以下步骤校准温度：1. 按“MODE”到“CAL”位置。2. 按“”直到显示“TEMP CAL XX.X”信息3. 按“”输入实测温度值。4. 按“ENTER”键保留校准后温度。5. 按“MODE”到“RUN”位置或按“”选择其它参数。b.热导式CO2传感器校准370和371型号CO2培养箱使用热导式CO2传感器。箱体内气体热导值不仅受CO2浓度影响，还受温度和湿度影响。为了正确地测量CO2浓度值，箱体内温度和湿度必需保持恒定。在这种状态下，co2浓度是造成箱体内气体热导值改变唯一原因。设备设置温度和湿度改变时，热导式CO2传感器必需进行校准。T/C CO2传感器校准方法及过程部分CO2传感器必需经过一个稳定时，尤其是刚安装新设备。开始时CO2浓度值应该每七天检测一次，必需时调整一下。进行校准操作后，检测频率能够小部分。刚安装设备：设备出厂时，CO2传感器已在37 ，高湿度环境下校准过。箱体内温度、湿度和CO2浓度稳定最少12小时。使用中设备：确保箱体门关上。温度和CO2浓度达成设定值后，许可设备再稳定2小时以上。按以下步骤校准 CO2浓度：1. 确保上述条件成立。2. 用CO2浓度测量从取样口抽取一定量CO2气体进行测量。反复此过程3次，以确保测量值精度。3. 按“MODE”到“CAL”位置。4. 按按“”直到显示“CO2 CAL XX.X”信息。5. 按“按“”输入实测CO2浓度值。6. 按“ENTER”键保留7. 按“MODE”到“RUN”位置或按“”选择其它参数。c.红外CO2传感器校准。380和381型号培养箱使用是红外CO2传感器。红外CO2传感器不受箱体内温度和湿度影响。不过假如温度改变较大，传感器探测元件也会受到影响。所以改变设置温度后，提议校准一下co2浓度值。在校准CO2浓度之前，一定要箱体内温度稳定，尤其是刚安装机器。IR CO2传感器校准方法及步骤。刚安装设备：温度和CO2浓度稳定最少12小时。使用中设备：温度和co2浓度抵达设定值后，温度和CO2浓度需再稳定2小时以上。按下列步骤校准co2浓度值：1. 从取样口取出一定量CO2气体，用FYRITE或其它测量仪测量实际CO2浓度值。为确保测量正确性，此测量过程最少反复3次 。2. 按“MODE”到“CAL”位置。3. 按“”直到显示“CO2 CAL XX.X”信息。4. 按“”输入实际CO2浓度值。5. 按“ENTER”键确定。6. 按“MODE”到“RUN”位置或按“”选择其它参数。d.湿度校准370/380系列CO2培养箱含有湿度传感器（可选）。它仅能够显示出箱体内湿度值，不起控制作用。湿度值校准方法及过程刚安装设备：温度和湿度稳定最少12小时。使用中设备：温度抵达设置值后，设备必需再稳定2小时以上。1. 将湿度测量仪放在箱体中间位置。稳定30分钟。2. 按“MODE”到“CAL”位置。3. 按“”直到显示“RH CAL XX”信息。4. 按“”输入实际湿度值。5. 按“ENTER”键确定。6. 按“MODE”到“RUN”模式。假如没有湿度测量仪，您好能够用以下方法来校准：1. 确保校准湿度所需含有条件。2. 水盘注满水，温度稳定，这时箱体内湿度值应为95%。3. 根据上述3-5步骤，将湿度值调整为95%。注：这种调整方法精度在5%之内。三、 系统信息配置模式在配置模式下有多个功效能够自定义。下面内容列出了这多个功效，并对她们进行了说明。这些功效不是必需使用，使用者可依据本身需要，有选择使用。按“MODE”进入“CONFIG”模式，按“”选择所所需参数。具体操作见附图3-1a.报警声音ON/OFF报警声音可打开也可关闭。出厂设置为ON1. 按“MODE”到“CONFIG”位置2.3. 按“”滚动显示“AUDIBEL ON”或“AUDIBLE OFF”4. 按“ENTER ”键保留设置。5. 按“MODE”到“RUN”位置或按“”选择其它参数。b.当HEPA 过滤器需要更换时，机器会显示“REPLACE HEPA”报警信息。更换新HEPA过滤器后，按以下步骤消除报警信息：1.按“MODE”到“CONFIG”位置。2.按“”直到显示“NEW HEPA ”（此时数值应为零）。3.按“ENTER”键重设显示时间，消除报警。 4.按“MODE”到“RUN”模式。c.设置 更换HEPA过滤器提醒时间。更换HEPA过滤器提醒时间可设定为1-12月（时间为倒计时），此时间是培养箱实际工作时间，一旦培养箱关闭，计时器将停止工作。厂家设定为6个月，当培养箱工作时间抵达设定时间时，REPLACE HEPA信息将出现在显示面板上，并产生报警信号。按以下步骤设置提醒时间：1.按“MODE”到“CONFIG”位置。2.按“”直到显示“REPLACE HEPA XX”。3.按“”设定所需要时间。4.按“ENTER”保留此设置。5.按“MODE”到“RUN”位置或按“”选择其它参数。注意：设置提醒时间完成后，用下列步骤检验指定时间剩下值。按“MODE”键到“CONFIG”，按“”直到显示“NEW HEPA XX”。此数值是更换HEPA过滤器提醒时间剩下天数。比如：设置“REPLACE HEPA 12”，则“NEW HEPA XXX”将显示 为“NEW HEPA 365”。d. 密码设置为避免非专业人员更改设置，校准和系统配置等模式下参数，用户可设置3位数值密码。出厂时密码为000。按以下方法设置密码：1.按“MODE”键到“CONFIG”位置。2.按“”直到显示“ACC CODE XXX”信息。3.按“”设置密码。4.按“ENTER”键保留。5.按“MODE”到“RUN”位置或按“”选择其它参数。e.设置低温报警极限（跟踪报警）低温报警极限指设备温度低于设置温度多少时，设备将出现低温报警 。此低温报警极限值设定范围为0.5-5.0。出厂时，低温报警极限被设定为1。按以下方法设置低温报警极限；1.按“MODE”键到“CONFIG”位置。2.按“”直到显示“TEMP LO XX.X”信息。3.按“”设置低温报警极限值。4.按“ENTER”键保留。5.按“MODE”到“RUN”位置或按“”选择其它参数。f.温度远程报警机器含有远程报警功效。“ON”表示远程报警关闭，“OFF”表示远程报警开启。出厂时，设定为“ON”（时间间隔为15分钟）1.按“MODE”键到“CONFIG”位置。2.按“”直到显示“TEMP RLY XX”信息。3.按“”滚动显示“ON”或“ OFF”。4.按 “ENTER”键保留。6. 按“MODE”到“RUN”位置或按“”选择其它参数。g.设置CO2浓度低报警极限（跟踪报警）CO2浓度低报警极限指co2浓度低于co2浓度设定值多少时，机器将会产生CO2浓度低报警。此参数范围为0.5%-5.0%。出厂时，此值被设定为1.0%。参数中负号表示低于设置浓度。按以下方法设置低CO2浓度报警极限：1.按MODE键到CONFIG位置。2.按“”直到显示“CO2 LO X.X”信息。3.按“”设定报警极限值。4.按“ENTER”键保留。5.按“MODE”到“RUN”位置或按“”选择其它参数。h.设置高CO2浓度报警极限（跟踪报警）高CO2浓度报警极限是指浓度高于设置浓度多少时，机器将会产生高CO2浓度报警。此极限值设定范围为0.5%-5.0%。出厂时，此报警极限值为1.0%。按以下方法设置高CO2浓度报警极限：1.按MODE键到CONFIG位置。2.按“”直到显示“CO2 HI X.X”信息。3.按“”设定报警极限值。4.按“ENTER”键保留。5.按“MODE”到“RUN”位置或按“”选择其它参数。i.CO2浓度远程报警。CO2浓度过高或过低远程报警功效，用户可自行设定。“ON”表示报警功效关闭，“OFF”表示报警功效开启。出厂时，此参数设定为“ON”。按以下方法改变设置：1.按“MODE”键到“CONFIG”位置。2.按“”直到显示“CO2 RLY XXX”。3.按“” 滚动显示“ON”或“ OFF”。4.按“ENTER”键保留设置。5.按“MODE”到“RUN”位置或按“”选择其它参数。j.设置新T/C CO2传感器零点值。安装新T/C CO2传感器时，标注在传感器上两个数值（ZERO和SPAN）必需输入到系统。注意：为了技术人员方便，标有两个数字标签被贴在传感器电路板上。按以下方法操作：1.按“MODE”键到“CONFIG”位置。2. 按“”直到显示“T/C Z#XXXX”。3. 按“”输入新ZERO值。4. 按“ENTER”键保留。5. 按“”键到“T/C S#XXXX”.6. 按“”输入新SPAN值.7. 按“ENTER”键保留.8. 按“MODE”到“RUN”位置或按“”选择其它参数。 k.设置低湿度报警极限含有湿度显示功效CO2 培养箱还可设置湿度低报警极限。湿度报警低极限是设备出现湿度过低报警时湿度值，工作范围为0%-90%。出厂时，此参数被设置为0%，因为此数值（即0%）不会引发任何报警。按以下步骤设置低湿度报警极限置：1. 按“MODE”到“CONFIG”位置。2. 按“”直到显示“RH LO XX”3. 按“”设置低湿度报警极限值。4. 按“ENTER”保留。5. 按“MODE”到“RUN”位置或按“”选择其它参数。l.湿度远程报警。 低湿度报警信号能够设定关闭或打开远程输出。“ON”表示远程报警功效关闭，“OFF”则表示打开。按以下步骤改变此设置：1. 按“MODE”到“CONFIG”位置。2. 按“”直到显示“RH RLY XXX”。3. 按“” 滚动显示“ON”或“ OFF”。4. 按“ENTER”保留此设置。5. 按“MODE”到“RUN”位置或按“”选择其它参数。m.温度/湿度显示带有湿度功效培养箱上部七段数码显示器能够被设置为显示温度，湿度或温度和湿度滚动显示。若培养箱无湿度功效，显示器将仅显示温度值。假如TEMP显示设置成“ON”，RH显示设置成“OFF”，机器将连续显示温度值。如TEMP显示设置成“OFF”，RH显示设置成“ON”，机器将连续显示湿度值。假如TEMP显示和RH显示全部设置成ON，机器将交替显示温度值和湿度值。假如培养箱带有湿度功效，出厂时，此参数通常被设定为温度和湿度交替显示。按以下步骤改变此设置：1. 按“MODE”到“CONFIG”位置。2. 按“”直到显示“DISP TMP XXX ”或“DISP RH XXX”。3. 按“”选择要显示参数。4. 按“ENTER”保留。5. 按“MODE”到“RUN”位置或按“”选择其它参数。四、报警信息4.1 下图给出了370/380系列CO2培养箱全部报警信息。当发生报警时，报警信息会显示在面板上。按SILENCE键能够消除报警声音15分钟，但此操作不能够消除报警。培养箱报警是瞬间报警，不含有记忆功效。当设备发生故障时，设备显示报警，故障排除后，设备将自动消除报警。 DescriptionMessageDelayRingbackRelay无报警信息SYSTEM OK/CLASS 100-过温报警SYS IN OTEMP0MIN15MINYES温度传感器错误AIR SNSR ERR0MIN15MINNO温度控制错误TMP CTRL ERR0MIN15MINYESCO2传感器错误CO2 SNSR ERR0MIN15MINNO更换HEPA过滤器报警REPLACE HEPA0MIN-内门开DOOR OPEN15MIN15MINNOCO2浓度高于高报警极限CO2 IS HIGH15MIN15MINPROGRAMMABLECO2浓度低于低报警极限CO2 IS LOW15MIN15MINPROGRAMMABLE温度低于低温报警极限TEMP IS LOW15MIN15MINPROGRAMMABLE湿度低于低湿度报警极限RH IS LOW15MIN15MINPROGRAMMABLE注：当多个报警一起发生时，机器一次只能显示一个报警信息，5秒后自动更新。按“SILENCE”消除报警声。当设置温度为10时，“TEMP IS LOW”报警是无效。当CO2浓度设置为0.0%时，CO2全部报警全部是无效 。4.2温度控制器错误 TMP CNTR ERR370系列培养箱除了上述保护功效以外，FORMA还设计一个自动控温装置来控制箱体内温度。万一温度器不能控制温度，当温度达成160（5%）左右时，此自动控温装置会立即关闭全部加热器。这是培养箱一个附加自我保护功效，但它不能保护传感器和箱体内设备。当设备发生上述故障时，请和THERMO FORMA SERVICE DEPARTMENT或当地分销商联络。4.3传感器错误报警 370系列培养箱内微处理器连续扫描检测全部传感器，确定它们是否工作正常。一旦发觉错误，它将立即显示错误信息。当设备发生上述故THERMO FORMA SERVICE DEPARTMENT（1-888-213-1790）或当地分销商联络。五、高温消毒1.倒出水盘内水，并将水盘倒放在培养箱内。取出放置在培养箱内部全部样品，设备等物品。2.按下培养箱右上角绿色按键约3秒种，直到绿灯亮。3.假如已设置密码，请输入密码。密码用来预防误操作。4.带有T/C CO2传感器培养箱灭菌准备工作：设备会间隔显示“REMOVE HEPA”，“REMOVE WATER”A和 “PRESS ENTER”。假如在一分钟内没有按“ENTER”键，设备会自动转为显示“SYSTEM OK”。5.带有IR CO2传感器培养箱灭菌准备工作：设备会交替显示“POWER OFF”，“REMOVE IR”。假如电源在1分钟内没相关闭，设备将自动转为显示“SYSTEM OK ”。取下IR传感器，将它轻轻放下。拆下传感器上信号线，将传感器放在一边。参考第九步对CO2传感器进行消毒。将信号线插空传感器上，并将此传感器放在原来位置上。去掉IR 传感器后，打开电源，面板会交替显示“REMOVE HEPA”，“REMOVE WATER”和“PRESS ENTER”假如在一分钟内没有按下“ENTER”键，机器就会交替显示“POWER OFF”和“REPLANCE IR”。假如再次装上IR 传感器后，机器会显示“SYSTEM OK”。6.按下“ENTER”键后，机器开始加热。绿灯闪烁，机器交替显示“STERILIZING”和“HEAT PHASE”。在此过程中绿灯亮，温度升到灭菌温度140。7.温度升到140时，灭菌过程开始，机器显示“STERILIZING”。8.大约2个小时后，机器报警5秒种，表示灭菌过程已完成。降温阶段开始，机器交替显示“STERILIZING”和“COOL PHASE”9.高温灭菌循环完成（T/C CO2传感器）当箱体内温度降到原设置温度或30 或则更高时，机器会交替显示“CYC COMPLETE”，“REPLANCE HEPAS”和“PRESS ENTER”。但绿灯亮不再闪烁。10. 高温灭菌循环完成（IR CO2传感器） 当箱体内温度降到原设置温度或30 或则更高时，机器会交替显示“CYC COMPLETE”，“POWER OFF”和“REPLACE IR”。绿灯亮但不再闪烁。用乙丙醇或卫生洗涤剂对CO2传感器进行消毒。当用乙丙醇对CO2传感器进行消毒时，只需将乙丙醇喷洒到传感器上（不是浸透），并将其晾干。将传感器放置2分钟，用洁净柔软抹布察试洁净。不能用清洗剂浸透或浸泡传感器。关闭电源，打开箱体，拆下IR PLATE，取下信号线，并将其放在PLATE夹子上。将信号线插在CO2传感器上，此信号线只能以一个方法插入。装上IR CO2传感器后，打开电源机器将交替显示“CYC COMPLETE ”，“REPLACNCE HEPA”和“PRESS ENTER”11.打开箱体，装上HEPA过滤器，SAMPLE 过滤器和ACCESS PORT过滤器。按“ENTER”确定 。12.按下“ENTER”键后，绿灯熄灭。机器回到“SYSTEM OK”状态。HEPA过滤器限时时间复位。13.在水盘中加水大约3升。14.打开电源，在所需温度和CO2浓度下，让机器稳定最少12小时。15.提议在使用培养箱前最好校准一下CO2浓度和温度。
