CFG桩基专项综合项目施工专项方案.doc

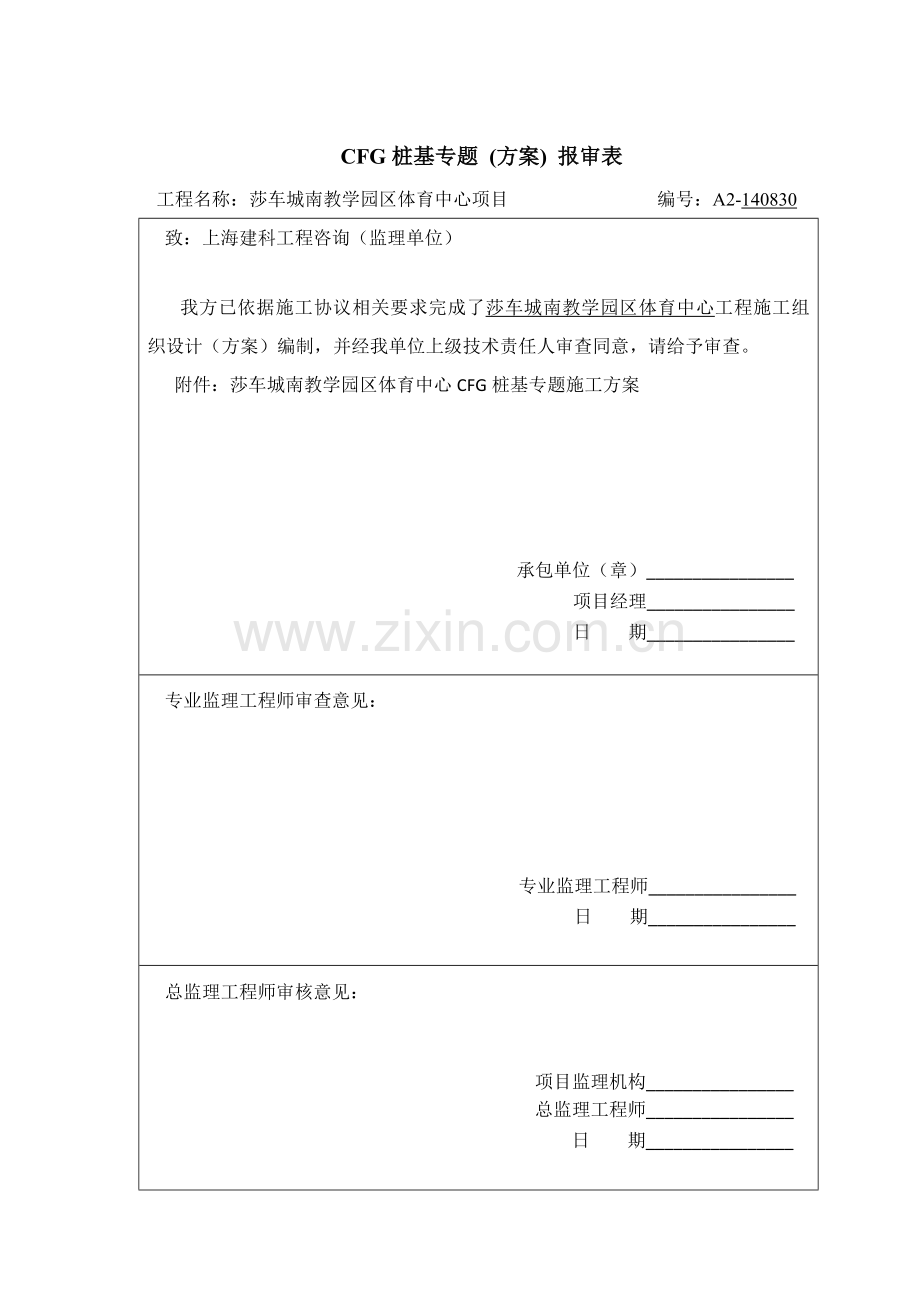

CFG桩基专题 (方案) 报审表
工程名称：莎车城南教学园区体育中心项目 编号：A2-140830
致：上海建科工程咨询（监理单位）

我方已依据施工协议相关要求完成了莎车城南教学园区体育中心工程施工组织设计（方案）编制，并经我单位上级技术责任人审查同意，请给予审查。
附件：莎车城南教学园区体育中心CFG桩基专题施工方案

承包单位（章）________________
项目经理________________
日 期________________

专业监理工程师审查意见：

专业监理工程师________________
日 期________________

总监理工程师审核意见：

项目监理机构________________
总监理工程师________________
日 期________________

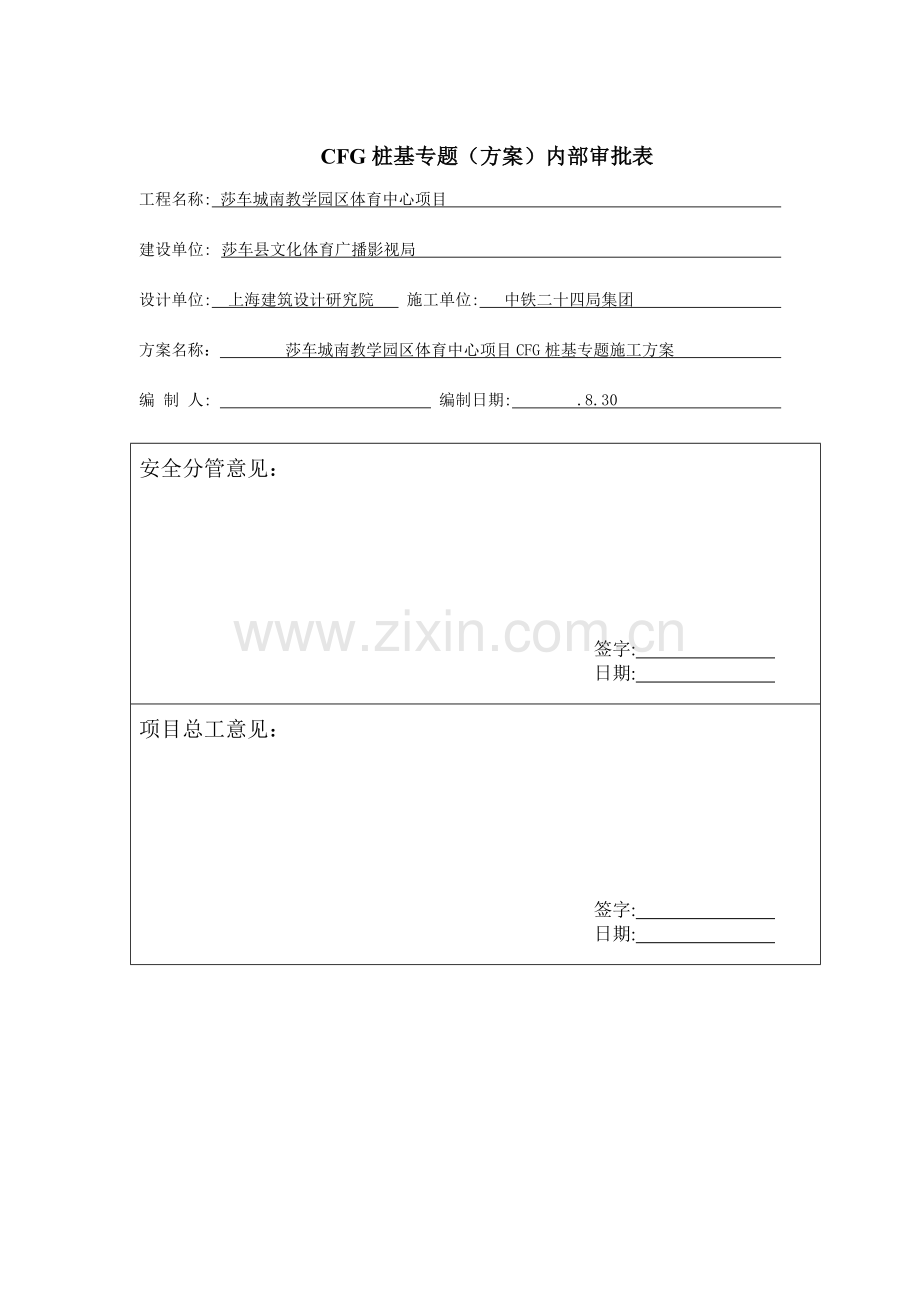

CFG桩基专题（方案）内部审批表
工程名称: 莎车城南教学园区体育中心项目
建设单位: 莎车县文化体育广播影视局
设计单位: 上海建筑设计研究院 施工单位: 中铁二十四局集团
方案名称： 莎车城南教学园区体育中心项目CFG桩基专题施工方案
编 制 人: 编制日期: .8.30
安全分管意见：

签字:
日期:
项目总工意见：

签字:
日期:
项目经理意见：

签章:
日期:

莎车城南教学园区体育中心项目
CFG桩基专题施工方案

编 制：__________________
复 核：__________________
审 批: __________________

中铁二十四局集团
莎车城南教学园区体育中心项目经理部
8月30日

目 录
1、编制说明 1
1.1、编制目标 1
1.2、编制范围 1
1.3、编制依据 1
2、工程概况 1
2.1、工程介绍 1
2.2、工程地质及水文地质条件 2
2.3、施工概况 2
3、施工布署 2
3.1、工程目标 2
3.2、施工准备 3
3.3、施工组织结构 4
4、施工进度计划及确保方法 5
4.1、施工进度计划 5
4.2、施工进度确保方法 6
5、关键施工方法及技术方法 7
5.1、施工方法 7
5.2、技术方法 7
6、工程质量控制及确保方法 10
6.1、工程质量控制方法 10
6.2、工程质量确保方法 11
7、安全生产确保方法 13
7.1、安全生产管理目标 13
7.2、安全管理组织机构 13
7.3、安全保障检验程序 13
7.4、安全管理制度 14
7.5、施工用电保护方法 15
7.6、安全保障方法 16
8、文明施工管理方法 17
8.1、文明施工管理目标 17
8.2、文明施工管理方法 17
9、应急方法 20

1、编制说明
1.1、编制目标
本施工方案设计是我企业依据莎车城南教学园区体育中心CFG桩地基处理工程设计文件并结合现场踏勘后作出总体布署，以确保能合理调配机械设备、人力、物资，保质保量完成桩基施工任务。
1.2、编制范围
莎车城南教学园区体育中心项目CFG桩基工程。
1.3、编制依据
1）莎车城南教学园区体育中心项目施工图；
2）我企业制订相关施工质量及安全文明施工相关制度、程序；
3）相关规范规程：
《建筑桩基技术规范》（JGJ94-）
《建筑地基处理技术规范》（JGJ79-）
《建筑地基基础工程施工质量验收规范》（GB50202-）
《混凝土结构工程施工质量验收规范》（GB50204-）
《建筑机械使用安全技术规程》（JGJ33-）
《工程测量规范及技术说明》(GB50026-)
《建筑基桩检测技术规范》（JGJ106-）。
《建设工程文件归档整理规范》（GB/T50328-）；
《施工现场临时用电安全技术规范》（JGJ46-）；
2、工程概况
2.1、工程介绍
工程名称：莎车城南教学园区体育中心项目
建设单位：莎车县文化体育广播影视局
设计单位：上海建筑设计研究院
监理单位：上海建科工程咨询
勘察单位：新疆岩土工程勘查设计研究院
建设单位：中铁二十四局集团
拟建莎车城南教学院体育中心项目在新疆维吾尔自治区莎车县城南新区，喀和公路以南、浦莎大道以西、利民西路以北，明德北路以东，是上海市对口支援新疆喀什地域四个交钥匙工程之一。
2.2、工程地质及水文地质条件
莎车县在新疆西南边陲、昆仑山北、帕米尔高原南面，地处塔克拉玛干沙漠和布古里沙漠之间叶尔羌河冲积扇平原中上游。南和泽普、叶城相接，西靠英吉沙县和阿克陶县，东和麦盖提县相连，西北和岳普湖县、疏勒县为邻，西南和她是库县接壤。地处叶尔羌河冲积扇平原中上游地带，地势由西南向东北倾斜。有地貌轮廓是由稳定塔里木盆地、天山、昆仑山地槽褶皱带为主结构单元组成。地层关键是第四系冲洪积层，场地地势平坦，地层岩性多为细颗粒砂土、粉土、粘性土。
依据勘察资料，此次勘探深度范围（30.00m）内未见地下水，勘察取样发觉场地土对混凝土结构和结构中钢筋具弱腐蚀性。勘探钻孔深度为从自然地面下30m，地层自上而下依次为①杂填土（0.60~1.30m）、②黄土状粉土（埋深0.6~1.30m，fak=110kpa）、③粉砂（3.6~5.1m，fak=140kpa）、④细砂（9.1~11.4m，fak=160kpa）、⑤圆砾（22.00~23.60m，fak=250kpa，以第五层为持力层。
场地内未发觉断裂、地下采空区、大型冲沟等不良地质作用，周围不受泥石流、滑坡、坍毁等地质灾难影响。场地地形平坦，地层结构简单，地基土关键为第四纪冲洪积地层，坡度小，场地土含有没有液化，适宜本工程建设。
2.3、施工概况
本工程±0.000对应绝对标高值为1240.3m（85高程），要求成孔直径大于400mm，桩长21.80m，总桩数约1518根，采取C25商品素混凝土，褥垫层材料用300厚6~15mm碎石或石屑铺，夯填度小于0.9。
3、施工布署
3.1、工程目标
3.1.1、质量目标
本工程质量确保一次验收合格率100％，工程质量达成“合格”标准，满足业关键求。
3.1.2、安全目标
全方面落实落实“无重大伤亡事故、无重大设备安全事故、无重大火灾事故、无重大多人急性中毒事故”安全目标。
3.1.3、工期目标
暂定9月2日开工，节点工期：25天完成桩成孔，8天完成桩间土开挖及破桩头，15天完成褥垫层。
3.1.4、文明施工目标
确保本工程施工现场达成文明工地标准。
3.2、施工准备
3.2.1、技术准备
图纸自审、会审及设计交底在项目总工程师组织下熟悉图纸，进行自审工作，做好审图统计和对设计图纸疑问和提议，在此基础上会同业主和设计院进行图纸会审，深入了解设计思绪、意图和设计要求，从而指导施工。
3.2.2、资料准备
主动准备相关技术资料，按具体施工要求配置各类管理资料，技术资料，施工规范，验评标准，并在项目工程师组织下进行各相关施工技术交底工作；做好施工组织设计补充调整工作，经过对施工图纸会审和施工技术要求掌握、了解、核定，在项目总工程师组织下进行施工组织设计补充、调整工作，使施工组织设计更切合实际地发挥指导作用。
3.2.3、材料准备
依据工程桩施工进度调整材料进购计划，以不影响施工为宜。
表3.2.3-1 关键材料用量表
名称
品种规格
单位
数量
备注
砼
一般硅酸盐C25
m3
大于4945m3
随叫随到
碎石
≤15mm
m3
4500m3
褥垫层
3.2.4、机械设备准备

表3.2.3-2 机械设备表
序号
设备名称
型号规格
数量
国别产地
制造年份
额定功率
（kw）
用于施工部位
备注
1
长螺旋钻机
SZKL600B
2
郑州

110KW
桩基

2
混凝土输送泵
HBT60
2
山东

55KW
桩基
商品砼企业提供
3
全站仪
GTS-332
1
南京

测量

4
电焊机
BX1-400
2
山东

维修

5
水准仪
S3
2

测量

6
小挖机
PC60
2

开挖

7
电锯

2

破桩

8
专用切割机

4

凿桩

3.3、施工组织结构
3.3.1、项目组织机构
为便于管理和施工目标实现，项目管理实施项目经理负责制，严格实施分工管理职责，具体见下图：
图3.3-1 项目组织机构网络图
3.2.3、施工现场平面部署
应文明施工要求，项目部拟在现场适宜位置放置集装箱，用以堆放施工用工具。项目部拟在场地周围搭建临时彩钢板房或帐篷供办公及施工人员住宿。
施工现场平面图详见附图1：CFG桩基施工现场平面部署图
3.2.4、劳动力计划安排
依据施工计划要求，依据施工工艺和工序对施工人员划分对应班组。
同时，劳动力需求按施工阶段进行安排，在前期施工准备阶段，项目部关键人员及五大员均要到位，进行现场协商、生产安排等，同时钻机班组人员、勤杂工等均要到位，计划用20工人。含有开工条件后，全部施工人员到位，计划用工34人；收尾阶段，部分钻机及部分施工人员撤出，计划用工20人进行场地清理。
人员配置见下表：
表3.2.4-1 劳动力安排计划表
工种
按工程施工阶段投入劳动力情况
施工准备阶段
施工阶段
施工收尾阶段
备注
钻工
8
12
8

后台砼灌注工
2
8
2

电工及修理工
2
2
2

勤杂工
2
4
2

输送泵操作工
2
4
2

破桩头
2
6
2

褥垫层施工
2
6
2

累计
20
34
20

4、施工进度计划及确保方法
4.1、施工进度计划
形象进度计划见附表1：桩基施工进度计划
4.2、施工进度确保方法
（1）项目经理对进度全方面负责，主管生产项目副经理负责生产调度、工程技术责任人具体负责工程进度计划、安排、落实、检验工作。
（2）制订具体合理施工网络计划。抓住关键工序，对影响总工期工序和具体步骤给人、财、物充足确保，确保整个工程进行顺畅和连贯。
（3）根据总体进度计划安排，编制各工序具体进度控制计划，根据工序进度安排，将工作量具体分解到各施工机组。
（4）进行二十四小时连续作业。
（5）项目经理部实施工程量统计汇报制度，各机组责任人将天天完成工作量统计后，报项目经理部。项目经理部依据计划进度和实际进度对比情况，决定是否增加施工机械或采取其它方法。
（6）充足做好施工前各项准备工作，对准备投入本工程全部机械设备进行维修保养，这些工作包含对机械设备进行清洁、紧固、润滑、调整、防腐、修换易损零件，使机械设备一直保持良好状态，提升施工效率。
（7）对施工人员进行技术培训，熟练掌握施工工艺和操作规程。
（8）接收现场监理工程师对工程进度检验、监督和警告，如工期拖延，根据监理工程师要求限期追回，追回方法包含延长有效作业时间和增加施工机械设备。
（9）项目经理部科学调配施工设备，尽可能降低因工序干扰而影响施工进度。
（10）严格根据设计要求和国家现行相关规范标准组织施工，避免产生施工缺点对进度影响。
（11）掌握当地气象资料，最大程度地降低因降温和其它自然灾难等不利原因对施工进度造成影响。
（12）施工过程中，施工机组必需配置专职修理人员，定时对机械设备进行检验，随时排除故障，确保不因设备故障而造成停工，确保施工过程中能够按计划进行。
（13）提升后勤保障水平，为施工发明良好条件。
（14）正确处理好质量和进度关系，在确保工程质量前提下，提升施工进度。
5、关键施工方法及技术方法
5.1、施工方法
5.1.1、成孔工艺
（1）采取长螺旋成孔，压灌混凝土施工工艺
（2）该施工工艺含有成孔效率高，成孔时间短，作业人员少特点；
（3）长螺旋施工噪音小，可进行夜间施工。
5.1.2、桩位测放
（1）依据桩基工程桩位平面图及甲方提供红线资料、高程点，利用全站仪配合钢尺进行桩位测放。桩位测放误差应控制在±16mm以内，高程采取直接水准测量。
（2）认真做好桩位测放统计、高程测量统计，立即提交测量资料，为下道工序做好准备。
5.1.3、施工工艺
1）施工工艺步骤图以下图5.1.3-1。
2）施工工艺：
（1）利用红线点或控制桩测放桩位并移机至桩位，对中并将钻机调平。
（2）施工第一根桩时，应先开动砼输送泵，泵送水及砂浆流通管道，然后泵送砼将砼管道中砂浆压出管道，从而润滑管道并使整个管道充满砼，关闭钻头上契形活门，然后开始钻进。
（3）钻至设计孔深后，先泵送混凝土再拔杆，边提升边灌注砼，控制提拔钻杆速度在1.2~1.5m/min，确保施工桩顶标高高出设计桩顶标高0.5m。
（4）提出钻头，移开钻机露出桩位，清除桩周浮土。
（5）移机至下一根桩。
5.2、技术方法
（1）试桩前应进行试成孔，以校对地质资料、检验设备及技术要求是否适宜；
（2）桩机就位必需铺垫平衡，立柱垂直稳定牢靠，钻头对准桩位。
（3）开钻前必需检验钻头上契形出料活门是否闭合；严禁开口钻进；
（4）钻孔过程中，未达成设计标高不得反转或提升钻杆，如因特殊情况要反转提升钻杆，应将钻杆提至地面，对钻头活门重新疏通、闭合；
（5）桩体砼：采取一般硅酸盐C25商品混凝土，砼坍落度180±20mm；
（6）当施工作业面高出桩顶设计较大时，宜增加混凝土灌注量；
（7）成桩过程中应抽样做混合料试块，每台机械每台班不应少于一组；
（8）桩基施工过程中应亲密关注周围已成桩桩顶标高改变情况，若出现穿孔现象，需采取跳打方法进行施工，确保CFG桩施工质量；
（9）钻进坚硬粘土层或砾砂层时遇钻机憋车，需将钻杆提离地面，清除钻杆上粘土，重新疏通钻头活门，闭合后慢速钻进。
（10）做好施工统计、施工日志、具体反应施工过程。

编审施工设计
场地整平设备安装
桩位测放
钻机就位、对中调平验收开钻
钻进成孔排土
设备配套器材进场
砼检验
钻至设计深度停钻和桩位高程
边提钻边泵压砼和桩位高程
至设计标高停泵，提出钻头和桩位高程
成桩

图5.1.3-1 CFG桩基施工工艺步骤图

6、工程质量控制及确保方法
6.1、工程质量控制方法
6.1.1、桩位控制
（1）开工前，会同建设单位、监理工程师，共同测放轴线和桩位；
（2）桩位定位用φ18钢筋扎入土中，拨出后灌入双飞粉，并插入40cm长竹签；
（3）为预防漏打桩，实施桩位检验制，桩机对位后，由机长、质检员复核桩位、桩号是否正确，并签字确定，立即请监理工程师检验，确保桩位，桩号相符。
6.1.2、桩身垂直度控制
桩机就位时，依据钻塔两个方向线锤控制，调整桩身垂直度，垂直度偏差不得超出1%，若出现钻塔倾斜等情况，应停止钻孔，待纠正后成孔。
6.1.3、桩顶桩底标高控制
（1）桩底标高控制：依据建设单位提供水准点，会同建设方将设计±0.000引至施工现场作好保护，然后依据施工场地标高，钻杆长度，假设护套为地面，计算出钻入地面深度，然后在钻塔上做好标高；
（2）桩顶标高控制：依据钻具总长在机架上分别作好标识，桩底标高许可偏差〈100mm，桩径许可偏差-20mm。
6.1.4、砼质量控制
（1）到场商品混凝土坍落度必需控制在180±20mm，且每班做一次坍落度试验，请监理工程师检验；
（2）和易性差、有离析现象砼不准进管；
（3）砼灌注充盈系数确保≥1.2；
（4）施工过程中，每台机械天天做一组试块并编号，试块制作时，请监理工程师见证取样，试块为边长150mm立方米，标准养护28d，测定其抗压强度；
6.1.5、成品养护方法
CFG桩严禁用大挖机进行开挖，严禁重车在已施工桩上行走。
6.1.6、施工统计
（1）施工班组统计员应立即、具体、认真逐项填写《长螺旋钻孔压灌砼桩施工统计表》，如实反应施工过程中多种情况；
（2）机长、施工员、质检员每施工完成一根桩立即统计，并在施工图上做好标识，下班时三方查对桩位、桩数，预防漏桩；
（3）现场技术人员必需写好天天施工日志，按图、按桩号上墙，并对当日工作进行总结。
6.1.7、桩间土清理及桩头剔凿技术
（1）桩间土清理：采取小型挖机配合人工清理，开挖范围为铺设褥垫层大范围，清土应先清钻出土，后清施工保护层土；清土时尽可能确保槽底平整，避免扰动基底老土。
（2）桩头剔凿：先用电锯在桩顶设计标高沿桩四面锯开，然后使用铁钎对称凿断桩头，避免桩体产生深部劈裂，最终对桩顶进行凿平，严禁强烈振动桩头造成断桩。
6.1.8、褥垫层施工
（1）褥垫层厚度：300mm。
（2）褥垫层施工时，桩间虚土必需清除洁净。
（3）褥垫层材料采取碎石，粒径6~15mm，级配良好，不宜采取天然砂卵石。
（4）桩间土为中、高灵敏度土和饱和土时，褥垫层采取静压密实，不得采取震动扎实。使用打夯机进行扎实。
（5）证褥垫层夯填度在0.9左右。
6.2、工程质量确保方法
6.2.1、建立质量管理体系和编制质量确保计划
（1）利用ISO9000《质量管理和质量确保》系列标准，建立健全质量管理组织控制系统，在政府质检部门、业主、监理共同指导下，以施工项目经理部为质量管理关键，成立由项目经理直接负责，项目总工程师中间控制，专职质检员作业检验监督，班组质量监督员自检、互检质量管理体制。
（2）建立健全各级质量体系和岗位责任制，并制订严格奖罚方法，各级质量监督人员有质量否决权,从班组到施工队到项目经理部有专职质检员，常常召开质量分析会，针对具体问题进行研究处理，做到果断落实：谁生产、谁质量、谁施工、谁操作、质量等有些人管标准。
（3）参与施工工作人员必需熟悉图纸及施工条件，参与多种图纸设计交底，图纸会审，参与施工组织设计和施工方案编制、交底优化施工方案，主动采取优异施工工艺科学合理施工，施工时必需向班组做书面技术交底，关键工序和部位由工长协同技术人员进行现场指导，对施工中出现技术问题立即采取方法处理。
（4）组织高素质操作人员进行施工，人员进场经过必需技术培训，特殊工种必需持证上岗，各级领导常常组织职员学习各项技术法规、法令和制度，严格实施验收规范和工艺标准，组织和开展多种形式质量小组活动。
（5）严格质量检验验收，各班组在自检、互检基础上进行交接检验，上道工序不合格，不许可进行下道工序施工，施工过程中落实“确保每道工序受控，建造业主满意工程”质量方针。
（6）认真进行原材料试验，使用多种材料、成品、半成品全部必需含有质量出厂证实，规范要求需复试材料应按要求进行取样试验，合格后方可使用。
（7）做好技术控制和测量控制，严格控制轴线、垂直度和标高，做好技术复核手续。
（8）主动配合业主、监理单位代表共同把好工程质量关，对施工中所提出问题，立即落实整改、隐蔽工程做好隐蔽、预检统计。
6.2.2、施工准备过程质量确保方法
（1）依据正式施工图、技术文件认真分析工程特点，有针对性提出施工方案和防护方法。
（2）严格审查图纸，避免设计图纸误差和设计意图不清给工程质量带来影响。
（3）搞好技术交底及必需技术培训工作。项目总工对施工员、质检员、施工班长作施工安全交底、施工图技术交底。让项目部全部组员了解该项目标质量特征，作到心中有数，避免盲目行动。
（4）搞好桩段质量控制。采取我企业«合格分供方名目»中厂家，严格按质量标准和进度计划定货、采购。
（5）做好施工机械检修及保养工作，使桩机一直保持良好技术情况。
6.2.3、施工过程中质量确保方法
（1）建立由项目经理领导、项目总工中间控制、质检员检验三级质量管理体系。
（2）加强现场工程质量检验监控，强化“三检”工作纪实性和正确性，使工序质量指标控制在设计和规范要求许可偏差内。
（3）对进入施工现场材料应对其品种、规格、型号、质量、数量、物理性能进行检验或试验，如外观质量、物理性能均满足规范要求方能投入使用。
（4）施工过程每道工序全部必需经质检员检验后方可继续施工。
（5）施工过程中发生设计变更应得到有效控制，首先应依据设计变更函将变更内容标注在施工图上，然后对项目部实施人员作书面交底，形成统计，保留设计变更进入资料，并将实施情况统计施工日志。
7、安全生产确保方法
7.1、安全生产管理目标
安全生产合格工地
7.2、安全管理组织机构
成立以项目经理为首安全生产管理小组，该工程设两名专职安全员，各施工班组设兼职安全员，建立一整套完整有效安全管理体系。
7.3、安全保障检验程序
安全保障检验程序以下图：

不合格
合
格
部署生产计划同时部署安全计划
制订施工技术方法同时制订安全技术方法

现场安全生产管理落实
安全生产监督检验

进行施工生产作业业

图7.3.1-1 安全保障检验程序框图
7.4、安全管理制度
（1）新进企业工人须进行企业、项目和班组三级教育；工人变换工种，须进新工种安全技术教育。工人应掌据本工种操作技能，熟悉本工种安全技术操作规程。认真建立“职员劳动保护统计卡”，立即做好统计。
（2）分部分项工程安全技术交底：进行全方面针对性安全技术交底，受交底者推行签字手续。
（3）特种作业持证上岗：特种作业人员必需经培训考试合格持证上岗，操作证必需按期复审，不得超期使用，名册齐全。
（4）安全检验：必需建立定时安全检验制度。有时间、有要求，明确关键部位、危险岗位。安全检验有统计。对查出隐患应立即整改，做到定人、定时间、定方法。
（5）班组“三上岗、一讲评”活动：班组在班前须进行上岗交底、上岗检验、上岗统计“三上岗”和每七天一次“一讲评”安全活动。对班组安全活动，要有考评方法。
（6）遵章守纪、佩戴标识：严禁违章指挥、违章作业。各类施工人员佩戴识别卡进入工地。
（7）工伤事故处理：建立事故档案，按调查分析规则、要求进行处理汇报，认真做好“三不放过”工作。
7.5、施工用电保护方法
（1）支线架设
配电箱电缆线应有套管，电线进出不混乱。支线绝缘好，无老化、破损和漏电。支线应沿墙或电杆架空敷设，并用绝缘子固定。过道电线可采取硬质护套管埋地并作标识。室外支线应用橡皮线架空，接头不受拉力并符合绝缘要求。
（2）现场照明
生活用电所采取220V电压。危险、潮湿场所和金属容器内照明及手持照明灯具，应采取符合要求安全电压。照明导线应用绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉或绑在施工机械上。照明灯具金属外壳必需接地或接零。单相回路内照明开关箱必需装设漏电保护器。室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m。碘钨灯固定架设，要确保安全。钠、铊等金属卤化物灯具安装高度宜在5m以上。灯线不得靠近灯具表面。
（3）架空线
架空线必需设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架上。架空线应装设横担和绝缘子，其规格、线间距离、档距等应符合架空线路要求，其电杆板线离地2.5m以上应加绝缘子。架空线通常应离地4m以上，机动车道为6m以上。
（4）电箱（配电箱、开关箱）
电箱应有门、锁、色标和统一编号，使用标准电箱。电箱内开关电器必需完整无损，接线正确。各类接触装置灵敏可靠，绝缘良好。无积灰、杂物，箱体不得歪斜。电箱安装高度和绝缘材料等均应符合要求。电箱内应设置漏电保护器，选择合理额定漏电动作电流进行分极配合。配电箱应设总熔丝、分熔丝、分开关。零排地排齐全。动力和照明分别设置。配电箱开关电器应和配电线或开关箱一一对应配合，作分路设置，以确保专路专控；总开关电器和分路开关电器额定值、动作整定值相适应。熔丝应和用电设备实际负荷相匹配。开关箱和用电设备实施一机一闸一保险。同一移动开关箱严禁配有380V和220V两种电压等级。
（5）接地接零
接地体可用角钢、圆钢或钢管，但不得用螺纹钢，其截面大于48mm2，一组2根接地体之间间距大于2.5m，入土深度大于2m，接地电阻应符合要求。橡皮线中黑色或绿/黄双色线作为接地线。和电气设备相连接接地或接零线截面最小不能低于2.5mm2多股芯线；手持式民用电设备应采取大于1.5 mm2多股铜芯线。电杆转角杆、终端杆及总箱、分配电箱必需有反复接地。
（6）变配电装置
配电间面积大于3m×3m，单列配电柜（板）通道；正面大于1.5m，侧面大于1m，后面大于0.8m；双列配电柜正面大于2m。配电间必需符合“四防一通”要求。变配电间应配有安全防护用具和消防器材，并有各类警告标牌。开关应有编号及用途标志。保持室内清洁无杂物。
（7）手持电动机具
必需单独安装漏电保护器，防护罩壳齐全有效，外壳必需有效接地或接零，橡皮电线不得破损。
7.6、安全保障方法
（1）落实安全生产责任制，实施责任管理。接收当地政府、业主和工程师对安全工作管理和指导。
（2）建立、完善以项目经理为首安全生产领导组织，有组织、有领导开展管理活动，项目经理是施工项目安全第一责任人。
（3）建立各级人员安全生产责任制度，明确各级人员安全责任，抓制度落实，抓责任落实，定时检验安全责任落实情况，严格奖惩制度。
（4）各职能部门、人员，在各自业务范围内，对实施安全生产要求负责。
（5）实施全员负担安全生产责任，建立安全生产责任制，做到一环不漏，各职能部门，人员安全责任做到横向到边，人人负责。
（6）一切从事生产管理和操作人员，依据其从事生产内容分别经过企业及施工项目经理部安全检验，取得安全操作认可证，持证上岗。
（7）特种作业人员，除经企业安全审查，还需按要求参与安全操作考评，取得监察部门核发《安全操作合格证》，坚持持证上岗。
（8）一切管理、操作人员均需和施工项目部签署安全协议，向施工项目做出安全确保。
（9）安全生产责任落实情况检验，应认真、具体统计。开展安全教育和培训，增强人安全生产意识，提升安全知识，有效预防人安全行为，降低人失误。
（10）适时开展普遍安全检验、专业安全检验和季节性安全检验。安全检验以自检形式为主，上级监督检验为辅标准，检验关键以劳动条件，生产设备，现场管理，安全卫生设施及生产人员行为为主，发觉危及人安全原因时，必需果断消除。
（11）安全生产管理要坚持“五同时”。做到工程技术和安全技术结合为统一体，作业按标准化实施，安全控制要有力，控制要到位，存在差距要立即消除。
（12）施工现场用电线路、用电设施安装和使用要符合安装规范和安全操作规程，并根据施工部署进行架设，严禁任意拉线接电。施工现场设置有确保施工安全要求夜间照明，危险潮湿场所照明和手持照明灯具，采取符合安全要求电压。高低压架空线路采取绝缘导线时，其架空高度不得低于3m，跨越关键道路、线路和路面中心垂直高度不得小于6m。
（13）严禁酒后作业，严禁非司机人员开车。
（14）天天施工前要对机械设备进行安全检验，交接班要填写安全统计，如出现安全事故，应立即推行汇报手续。
（15）选择机械设备要有足够安全保障，起重机械要有足够安全系数。
8、文明施工管理方法
8.1、文明施工管理目标
严格遵照“新疆地域文明施工管理要求”，争创文明施工优良工地，满足新疆地域文明施工管理各项要求要求。
8.2、文明施工管理方法
8.2.1、场容场貌
进场主路旁立“五牌一图”，即：①工程概况及监督电话牌；②安全生产牌；③文明施工牌；④消防保卫牌；⑤工程管理人员牌；⑥施工平面部署图。
8.2.2、场内计划
（1）办公室外面设置苏州市“文明条约和十不准”要求牌等。
（2）施工现场道路平整，不得用模板，木板垫路。
（3）施工现场人员在施工现场必需佩证上岗。
（4）施工现场按平面部署，办公室墙壁上应悬挂安全责任牌，安全确保体系图，劳资纠纷处理程序图，安全消防文明施工领导小组组员牌，项目组织机构图，质量确保体系图，企业质量方针及目标牌，企业精神牌。办公室内保持清洁整齐，办公用具整齐堆放。
（5）生活区统一设置在施工区域南侧，具体部署详见工程平面部署图，在宿舍区应挂设《工地临时住宿管理要求》、《施工现场安全奖罚暂行要求》牌。门口应挂设标识牌，牌上应注明班组名称、班组组员名单、治安消防卫生责任人。
（6）施工现场悬挂警示牌、大幅宣传口号及宣传画。
（7）施工作业区内必需做到工完场清，物尽其用。应有防尘防漏方法，建筑垃圾集中堆放，立即清运。
8.2.3、场具、料具管理
（1）多种材料、成品、半成品、机械设置堆放位置应和施工平面图相符。
（2）多种材料应分类堆放，并挂设标识牌。
（3）现场辅材、设备配件库应分类摆好，挂设标签，库内整齐，行走道通畅。
（4）施工机械进场安装好后，小型机具项目验收后，桩机由企业安全、设备科组织相关部门验收，并留统计，验收合格后方可使用。
（5）闲置设备立即保养退回企业仓库。
8.2.4、环境卫生
（1）遵守国家，省市相关环境保护法律、条例、细则要求。在施工过程中必需采取对降低噪音有效方法。按《相关预防环境污染方法》中相关条款，控制施工现场多种粉尘、废气、废水、固体废弃物和噪声，振动对环境污染和危害。
（2）各施工区建筑垃圾必需立即清运到指定地点。严禁将有毒、有害废弃物作场回填。
8.2.5、综合治理
（1）施工现场、生活区各设置1个值班室，值班室面积3×2.6m，四面开设窗尺寸自定，值班室内挂设门卫制度牌，工地按企业《治安保卫工作管理措施》管理，设置专职保安人员，项目中每十二个月年初应和企业安全科签署《安全文明施工劳务管理综合治理目标管理责任书》。
（2）项目经理部由项目经理、安全员、施工员常常组织文明施工教育，并在安全技术交底同时进行文明施工内容教育，且有统计资料可查。
（3）项目经理部应组织全体人员认真学习相关法律、法规，相关企业规章制度，增强法制观念，不得寻衅闹事，打架斗殴，严禁采取任何形式赌博活动，杜绝刑事犯罪和违法乱纪行为。
（4）严格实施政府文件精神内容及企业相关要求内容搞好劳务管理工作。
（5）项目经理部要主动和施工现场周围相关小区单位及居民搞好合作，主动开展共建文明活动，发挥文明窗口作用，树力良好企业形象。
（6）项目经理部要结合本项目标实际情况，制订含有针对性规章制度。
8.2.6、消防
（1）项目经理部制订了含有针对性消防规章制度，由项目部经理、安全员专员消防管理工作，开展消防安全活动和消防安全知识教育，指导和培训义务消防队员，根据现场配置干粉灭火器和泡沫灭火器及消防水源，成立安全防火领导小组，建立消防档案。
（2）施工现场部署醒目标消防安全口号牌，明确划分用火作业区，用火作业区和建工程和其它区域之间距离大于25m；距生活区大于15m。材料堆场和仓库区和建工程之间和其它区域之间大于20m，临时宿舍距易燃炽易爆物品仓库大于30m，距离高压线架空线水平距离大于6m，乙炔瓶，氧气瓶和焊接均应分开，不得放在一个室内。
8.2.7、其它
（1）项目经理部设医疗保健箱、配置一般医疗、抢救器具及药品：氧气袋、单架、2%红汞液、2%碘酊、70~75%酒精、3%双氧水、创可贴、纱布、药棉、云南白药、绿药膏、胶布。
（2）病情严重，立即送往医院诊疗。
9、应急方法
（1）备用长螺旋钻机及配套设施，方便随时增调，确保工程顺利完工。
（2）加强管理，使各工序之间衔接紧密，赶时间，抢工期。
（3）充足准备，从人力、财力、物力多方面入手，确保工程连续作业，工程所用三材指派专员负责，确保立即到位。
（4）加强机械设备维修、保养，出现问题，立即进行抢修，不让钻机停待。
