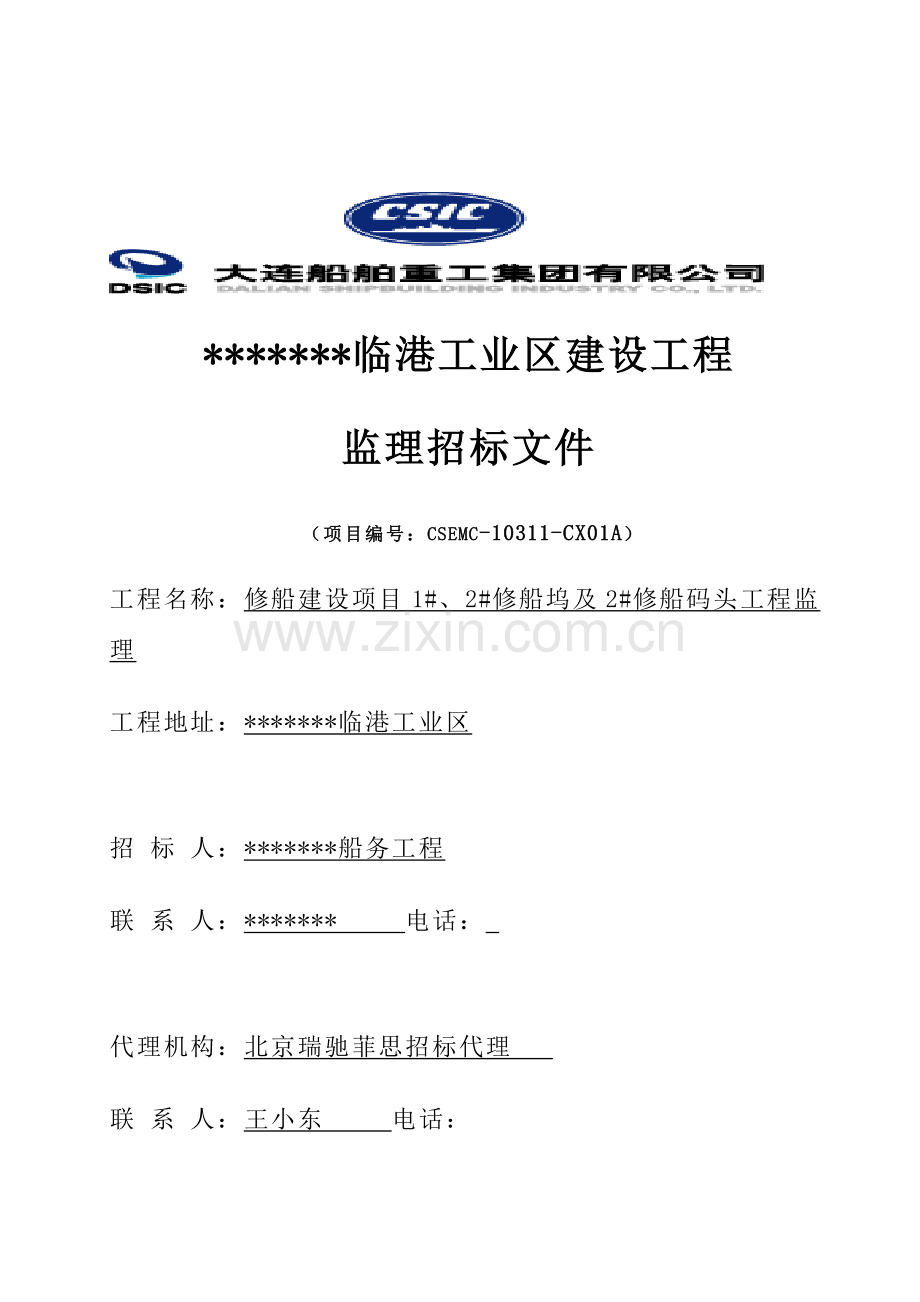

临港工业园船坞招标文件范本模板.doc

*******临港工业区建设工程
监理招标文件
（项目编号：CSEMC-10311-CX01A）
工程名称：修船建设项目1#、2#修船坞及2#修船码头工程监理
工程地址：*******临港工业区

招 标 人：*******船务工程
联 系 人：******* 电话：

代理机构：北京瑞驰菲思招标代理
联 系 人：王小东 电话：

大连*******建设工程招投标管理局监制
二○一○年三月
招标文件会审表
建设单位：*******船务工程
审核人： 责任人：
年 月 日

投资部门：*******船务工程
审核人： 责任人：

年 月 日

监察审计局：大连*******临港工业区监察审计局
审核人： 责任人：

年 月 日
监督部门：大连*******临港工业区工程建设招投标管理局

审核人： 责任人：
年 月 日
第一部分、招标公告
招标公告编号
9
立案登记编号
2
建设单位
*******船务工程
工程名称
修船建设项目1#、2#修船坞及2#修船码头工程监理
工程地址
*******临港工业区
资金起源
国有、自筹
总投资额
38771.7万元
计划工期
12个月
工程所在区域
*******
公告类别
建设监理
工程概况
1#修船坞420米*68米*14.6米，1#修船坞下坞通道175米；2#修船坞330米*58米*13.6米，2#修船坞下坞通道126米； 2#修船码头及材料码头576米。
招标范围
1#、2#修船坞及修船坞下坞通道；水泵房等及配套隶属设施；坞区地坪及拆件堆场；船坞及拆件堆场区配套电力照明、动能管道、给排水安装等工程；2#修船码头及材料码头等项目标监理服务。
企业资质等级要求
含有交通部颁发“水运工程监理甲级资质”，并近五年含有类似工程监理业绩。
项目总监理工程师资质要求
总监理工程师应含有交通部颁发相关专业全国注册监理工程师证书并含有中级及以上职称且近五年内负担过同类工程监理项目。
报 名  要 求
携带企业营业执照副本、企业资质证书、法人授权委托书、被授权人本人身份证、总监理工程师全国注册监理工程师证书和职称证书、企业和项目总监近五年完成同类工程监理业绩。（上述证件须提供原件及对应复印件（加盖公章）一套，预审合格后方可参与本工程投标。）
其        她

报        名
时        间
自2月20日起至2月24日止
具体时刻
8：30-11：30，13：30-16：30，
报 名  地 点
大连市西岗区海防街1#*******教授楼504房间
联   系   人
*******
联络电话

建 设  单 位
建设单位地址
大连市西岗区海防街1#*******教授楼504
联   系   人
*******
联络电话

代 理  机 构
代 理  机 构
北京瑞驰菲思招标代理
代理机构地址
北京市西城区月坛北街5号
联   系   人
王小东
联络电话

备        注

填 报  单 位
*******船务工程
公告登记日期
-2-20

第二部分 招标工程综合说明
1. 招标内容和规模
招标内容：1#、2#修船坞及修船坞下坞通道；水泵房等及配套隶属设施；坞区地坪及拆件堆场；船坞及拆件堆场区配套电力照明、动能管道、给排水安装等工程；2#修船码头及材料码头等项目标监理服务（含施工和保修阶段）。
工程总投资：38771.7万元人民币。
2. 说明及要求
（1）本工程监理包含施工及保修阶段监理任务。
（2）投标报价：完成全部监理工作报价；
（3）投标货币：人民币 投口号言：汉字
（4） 投标报价信、投标确保金、法人授权委托书需要单独封装在信封内，和投标书分开封装。
（5）招标人在授予协议时有权对招标范围中要求服务给予增加或降低。
（6）本标项目标总监要求到评标现场答辩，项目总监不根据要求参与面试从投标确保金中扣除一万元人民币作为罚款，涉嫌串围标没收投标确保金，项目总监面试成绩3分为合格，总监面试不合格不得中标。
3. 工期要求：总工期365日历天；
4. 工程质量要求：工程质量符合现行规范、标准要求。工程质量标准为合格。
5. 开标时间：4月7日9：30（北京时间）
开标地点：大连*******临港工业区建设工程交易中心三楼开标室（管委会大楼对面-长兴大市场东侧门三楼）
6. 投标使用期：开标后60个日历天；
7.《招标文件》售价、图纸押金、投标确保金：
（1）《招标文件》售价：1000元人民币/套，售后不退，如需邮寄，需另付邮资50元人民币，招标人不对邮寄过程中遗失负责；
（2）图纸押金：押金每套10000元人民币，开标后一周内投标单位退回图纸后返还押金（无利息）。
（3）投标确保金：金额10万元。
由投标人基础开户行账户于3月26日16时前汇至*******临港工业区工程建设招投标管理局账户，并取得确定证实，过期不予受理。（在汇款单上注明项目名称）
接收投标确保金银行及账号：
单位名称：大连*******临港工业区工程建设招投标管理局
开户行：大连银行*******支行
账 号：171
电 话：
联络人：王春文
若在要求时间前，投标确保金未能到账，该投标申请人将被视为放弃此次投标。
中标人投标确保金在和招标人签署协议后5个工作日内，凭招投标管理局立案后中标通知书、施工协议原件及收款收据到招标局财务科办理退还手续。未中标单位在中标公告期满10以后，凭收款收据到招标局财务科办理退还手续。
8.《招标文件》出售时间和地点：
时间：3月17日起，天天早晨8：00至12：00，下午13：00至16：00（北京时间），节假日除外。
地点：大连市西岗区海防街1#*******教授楼504房间
联络人：******* 电话：
9.评标措施：综合量化评标法
10．投标文件递交：投标文件须在开标当日投标截止时间以前由专员递交至开标地点。
11.现场踏勘：本工程将不组织现场踏勘，投标人能够依据本身需要经招标人许可对工程现场及周围环境进行踏勘，方便投标人获取相关编制投标文件和签署协议所包含现场资料；招标人向投标人提供相关现场数据和资料，是招标人现有能被投标人利用资料，招标人对投标人做出任何推论、了解和结论均不负责任。投标人不得因踏勘现场而使招标人负担相关责任和蒙受损失。投标人应负担踏勘现场责任和风险并负担踏勘现场所发生本身费用。
12.投标预备会：本工程将不集中召开投标预备会；投标人如对此次投标有任何疑问，须于3月23日中午12:00时前将问题书面传真至北京瑞驰菲思招标代理，传真：，同时发电子版到。招标人将于3月26日17：00前统一书面回复，并发送到每个投标单位。
第三部分 投标须知
l 适用范围和定义
①本招标文件适适用于本招标公告所叙述服务；
②“招标人”系指*******船务工程；
③“投标人”指响应招标文件要求，向招标人提交投标文件监理企业；
④“招标代理机构”系指受*******船务工程委托北京瑞驰菲思招标代理
⑤“服务”系指招标文件要求投标人须负担对本工程进行监理义务。
1. 投标人资格要求
1.1在中国注册、含有独立法人资格、含有交通部颁发水运工程监理甲级资质，并独立于建设单位和招标机构、有能力提供此次招标服务且近五年含有类似工程监理业绩监理企业。
1.2 投标人应遵守《中国招投标法》及其它相关法律、法令和条例。
2. 投标费用
投标人应负担其投标文件准备和递交所发生一切费用，不管投标结果怎样，招标人对上述费用不负任何责任。
3、投标文件组成
投标人编写投标文件应包含下列内容：
3.1 投标函；
3.2 投标报价信；
3.3 法人委托授权书；
3.4 投标分项报价表；
3.5 投标承诺书、项目总监理工程师投标承诺
3.6 投标人拟投入招标项目使用设备仪器和办公设备配置情况；
3.7 银行出具资信证实；
3.8 企业营业执照、资质等级证书及其它有效证实文件；
3.9 关键检测设备一览表；
3.10 近五年关键监理业绩；
3.11监理纲领（必需有针对性地根据招标人提供本工程施工图和评分量化指标表内容进行编制）；
3.12 拟派现场监理机构；监理人员情况一览表（其中应明确项目监理机构人选），总监理工程师必需是国家注册监理工程师；
3.13 监理酬金报价；
3.14 其它证实企业信誉材料；
4、投标报价：
4.1 投标人应对招标文件所确定服务进行报价；
4.2 投标人须报出投标总价。
4.3 监理费用根据国家相关要求，在合理范围内，投标人根据招标人提供“*******船务工程修船建设项目1#、2#修船坞及2#修船码头工程”技术参数、图纸、工程投资和本招标文件中相关资料自主报价。
4.4 本工程监理费报价按“发改价格[]670号”中《建设工程监理和相关服务取费管理要求》标准和监理取费标准进行报价。即：此次监理费报价范围按该文件中要求取费标准，采取直线内插法确定施工监理收费基价，以该基价为基础计算投标报价，上下浮动20%范围内投标报价为有效投标报价，超出此范围投标报价不予接收。本工程工程复杂程度为II级，专业调整系数为1.0；高程调整系数为1（此系数不得更改不然该投标将会被拒绝）。
4.5 投标人应无条件根据招标人要求立即参与本项目图纸审查等前期工作及设备、材料验收工作，费用由投标人自理。
4.6“投标报价表”填写时应注意考虑下列要求：
完成本招标文件中所述项目标建造和交验等全部监理工作及其它附带服务费用。
4.7 投标人按要求填写“投标分项报价表” 只是为了方便招标人对投标书进行比较，并不限制招标人以其它方法签署协议权力。
4.8 最低报价不作为中标唯一依据。
5、投标文件递交要求
5.1 投标人应准备正本投标文件1份,副本投标文件6份,电子文件一套（光盘或U盘，单独提交）。并在封面注明“正本”和“副本”字样，正本和副本如有不一致之处，以正本为准。
5.2 投标人应将投标文件正本和副本全部密封，密封条处加盖投标单位公章。投标文件包装封面应注明招标项目名称、招标编号、投标人名称及投标日期。
5.3 投标人应在4月7日 9：30 时前将投标文件送到大连*******临港工业区建设工程交易中心三楼开标室（管委会大楼对面）。招标人拒绝接收投标截止时间以后送达投标文件。
6、开标和评标
（一）开标
1. 本项目将于4月7日9：30 时在大连*******临港工业区建设工程交易中心三楼开标室（管委会大楼对面）
2. 参与开标活动投标人代表应是法定代表人或法定代表人授权书中委托人，并在要求时间到场署名报到，以证实其出席。参与开标活动招标人代表及教授评委也在要求时间内到场署名报到。
3. 投标时间截止后，招标组织人宣告唱标活动开始，首先由各投标人确定其递交投标文件密封完好性，确定完后，招标组织人将根据投标人递交投标文件由后往前时间次序唱标, 唱标内容包含投标人名称、投标总价和招标人认为适宜其它内容等。
4. 招标人做好开标统计。
5. “投标文件”属于下列情况之一，招标人有权将其作为废标处理：
①逾期送达
②未提交有效投标确保金
③未加盖投标人公章
④无投标人法人代表或法人代表授权人签字
⑤投标报价信未按要求内容和格式编写
⑥投标人在一份投标书中，对同一服务报有两个或多个报价
⑦各投标单位监理费报价不得低于国家要求最低取费标准下限，不然按废标处理
⑧违反招投标纪律
⑨法人代表或其授权人未按时参与开标会议。
（二）评 标
1. 评标组织
招标人将依据此次招标项下服务特点，依据《中国招投标法》及相关要求组建评标委员会。评标委员会组员由招标人代表和相关技术、经济等方面教授组成。评标委员会对投标文件进行审查、质疑、评定和比较。
2. 评标标准及关键方法
①招标人将遵照公开、公正、科学、择优标准，对全部投标人投标评定，全部采取相同程序和标准。
②评标严格根据《中国招投标法》中要求相关评标要求，和招标文件要求和条件进行。
③评标关键内容：
a.初步审查（符合性检验）：是指对投标文件合格性审查，它所包含到关键文件和内容有：“投标书”内容和签章合格性；“投标确保金”是否有效；“营业执照”副本合格性；投标使用期；分项报价表；银行资信证实；法人代表授权书正当性。投标报价完整性及招标文件要求提供其它文件。
b. 综合评议：对投标文件是否响应招标文件要求做出评议。根据招标文件要求对各投标文件进行综合评选或评分关键考评原因详见附件七。经评标委员会每位组员独立打分汇总平均后，综合得分最高者为第一中标侯选人，综合得分次高者为第二中标侯选人。
7、定标准则
评标委员会推荐拟中标人经招标人书面确定后，须公告3个工作日，公告期满未有异议招标人到*******主管部门办理中标立案手续后，以《中标通知书》方法通知中标人其投标被接收。
8、授予协议
招标人和中标人将于中标通知书发出之日起30日内，根据招标文件和中标人投标文件签订书面施工协议，招标人和中标人不得再行签订背离协议实质性内容其它协议。
协议将授予其投标符合招标文件要求、并能圆满地推行协议、对建设单位最为有利合理标价投标人。最低投标报价不是被授予协议唯一条件。中标通知书生效后，如已中标投标人不能按投标文件中承诺条件推行签约行为，招标人有权在评标委员会推荐、合格投标人名单中按排序选择新协议授予人。
9、尤其说明：对不中标投标单位，招标人不另外作解释。

10、依据大连*******临港工业区管委会相关要求，凡在本区内进行投标企业，应缴税费按以下要求办理：
10.1、按辽价发[]27号文件要求，凡在我区从事投标企业，在办理中标通知书前，应在我区设置独立核实法人企业或独立核实非法人企业分支机构，并按要求在我区办理工商登记，税务登记。
10.2、中标企业必需在办理招投标立案手续前招投标管理局缴纳价调基金；中介机构（本项目）按中标额1%缴纳。
10.3、中标企业应在*******临港工业区当地缴税，税率：其中营业税5.445%、企业所得税2.0%、个人所得税0.4%。（企业所得税和个人所得税不得单独列项，包含在综合单价中）。
10.4、建设工程交易费：按标准建设单位和中标企业各50%缴纳。
11、中标服务费：中标人须向招标代理机构按标准和要求交纳中标服务费。
接收中标服务费银行及帐号：
企业名称：北京瑞驰菲思招标代理
账 户：招商银行股份北京首体支行
账 号：801
联 系 人：孙燕
电 话：
第四部分 关键协议条款
一、协议格式：
本协议采取国家工商行政管理局制订监理协议（GF--0202）。
二、监理工作内容：
本工程施工及保修期监理工作等，详见技术规格书工程范围。
三、监理酬金计取及支付方法：
（一）、本工程监理费报价按“发改价格[]670号”中《建设工程监理和相关服务取费管理要求》标准和监理取费标准进行报价。”即：此次监理费报价范围按该文件中要求取费标准，采取直线内插法确定施工监理收费基价，以该基价为基础计算投标报价，上下浮动20%范围内投标报价为有效投标报价。如该工程最终签署施工协议价和工程投资不一致，则本项服务费用以施工工程中标价做为监理费用取费基价进行调整。
（二）、本工程付款条件为：
1、 协议签署后，三十天内支付协议总价10％监理费；
2、 每三个月后5日根据施工产值为基价计算监理费85%支付进度款；
3、 工程完工后，经质检站验收合格三十天内支付监理协议总价95％监理费和已付费用差额部分监理费用；
4、 本工程质保期满后三十日内，支付余下5％监理费（不计利息）；
四、监理期限：
施工监理期:监理期限以签署协议后起，至工程保修结束止。
五、附加协议条款：
1、业主不提供通讯工具、交通条件、办公设施，由监理单位自行处理。
2、在整个工程监理工作中，监理单位必需根据投标时提交《项目监理班子配置情况表》配置监理工作人员，总监、总监代表、驻场工程师不得兼职其它工程监理，而且立即到位，如需变更，须经业主同意，不然业主有权终止协议，由此造成损失由监理单位负责。
3、工作时间内监理单位工程师必需在现场，如发觉监理工程师不在现场，每次扣减监理酬金1000元人民币。
4、业主工程师在现场发觉质量安全隐患，而监理工程师没有书面统计，每次扣除监理酬金5000元人民币。如发生重大质量安全事故，造成重大损失和不良社会影响，扣除监理酬金总额10%。
5、本工程监理企业不得随意更换总监、监理工程师，如要更换，必需书面申报业主同意。
6、其它条款待双方签署协议时另行约定。
7、招标人、中标人不得再行签订背离招标文件和协议条款实质性内容其它协议。为避免“黑白协议”，在协议书协议双方签署页中要求必需加入下列条款：
（1）协议双方确定，本协议书及本协议约定其它协议文件组成部分中各项约定全部是经过法定招标过程形成正当结果，不存在和招标文件和中标人投标文件实质性内容不一致条款，假如存在任何这类不一致条款，也不是协议双方真实意思表示，对协议双方不组成任何协议或法律约束力。
（2）本协议书及本协议书约定其它协议文件组成部分之外，协议双方不存在且也不会签定任何背离本协议实质性内容其它协议或协议。假如存在或签署背离本协议实质性内容其它协议或协议，也不是协议双方真实意思表示，对协议双方不组成任何协议或法律约束力。

第五部分 监理纲领
监理纲领最少须包含工程概况、项目监理班子组织结构、质量控制、进度控制、安全生产和文明施工方法、造价控制、档案及协议管理、组织协调及合理化提议等。
1、工程概况：对工程特点、实施难点、监理工作关键描述正确，有针对性；
2、项目监理班子组织结构：有明确组织形式，项目监理班子人员结构、职责任务明确并符合《监理规范》要求；
3、质量控制：
①质量有总目标，并响应招标文件要求，且进行了目标分解；
②对各分解目标及各步骤（原材料、分部分项工程）提出了切实可行控制点和方法，并有违约承诺；
③质量控制基础程序（包含质量事故处理程序等）切实可行，有针对性，有可靠预控方法；
4、进度控制：
①对总进度目标分解合理，能表现预控水平和全方面控制水平；
②预控方法及手段明确，有进度控制关键点、确保方法，有违约承诺，并切实可行；
5、安全生产和文明施工方法：安全生产文明施工目标明确、可行；确保方法周密、合理、有针对性，有违约承诺；
6、造价控制：
①有工程计量、计价控制方法可行；
②工程款支付、结算、索赔等预控方法合理；
7、档案及协议管理：
①有确保协议推行可靠方法，制订了索赔和反索赔方法；
②工程档案管理方法切实可行，有专职人员进行管理；
8、组织协调及合理化提议：
①协调工作方法适当 、有针对性；
②合理化提议。
第六章 技术规格书
一、总则
本工程承包人在工程实施过程中应严格按中船第九设计研究院设计图纸和国家相关规范和标准施工，凡列入本工程承包范围内项目，承包人应对施工中包含技术、质量、安全确保和环境保护等全权负责。
本规格书列出了本工程关键依据国家颁发相关技术标准和质量检验标准，但不限于所列标准，在本工程施工及验收过程中，如遇国家相关标准规范修改及相关标准颁布，一样适应于本工程，以后者为准。如遇设计文件和国家标准规范不一致时，以标准高者为准。若技术规格书和施工图纸不一致时，以技术规格书为准。若施工图纸说明书和施工图纸要求有矛盾之处，以施工图纸说明书为准。
二、工程概况
拟建厂址在大连*******临港工业区*******南部岸线，即*******区广福村南、褡裢岛区域，原为滩地，部分场地为海参池，现场地基础已采取推填造地形成陆域，为降低反复挖土，在船坞位置作了合适预留。工程包含两个修船坞，1#修船坞尺度为420m*68m*14.6m，2#修船坞尺度为330m*58m*13.4m，2#修船码头576 米和隶属吊车道及下坞通道等构筑物。拟建修船坞位置为暗礁区，基础条件很好。
本工程两个修船坞采取四面围堰内干施工。围堰基础结构为：西围堰和南围堰采取土石坝围堰，钢板桩止水；东围堰采取土石坝围堰，旋喷桩和帷幕灌浆结合止水；北侧场地已经回填，在回填土内做止水。
关键包含以下工程内容：
（1）1#修船坞尺度为，420m*68m*14.6m，西侧坞尾设下坞通道一座，长175m；
（2）2#修船坞尺度为，330m*58m*13.4m，西侧坞尾设下坞通道一座，长126m。两坞坞壁线间距32m，中间设公用水泵房一座。
（3）和船坞配套吊车道基础。
A、100T门座起重机轨道1组（K轴、L轴），单根轨道长453.5m。
B、50T门座起重机轨道2组（F轴、G轴）、（P轴、Q轴），单根轨道长分别为416.5m、453.5m。
（4）2#修船码头576 米，其中围堰内部170米（干施工扶壁式），围堰外部重力式沉箱码头 406米（围堰拆除后10月开工）。
（5）场地地坪，坞墙及轨道之间除道路以外区域。
三、 施工招标范围
此次施工招标范围为本项目施工图等设计文件中1#、2#修船坞主体、2#修船码头、吊车道、1#2#3#拆件堆场、场地地坪、公用设施等。
关键工程内容包含但不仅限于下列内容：
（1）船坞主体工程：基础灌注桩及块石砼素砼换填、泵房、坞墙、坞室地板、减压排水系统、永久止水帷幕、坞墩、坞口底板及坞门槛；
（2）吊车道工程：包含坞区150T门式起重机、50T门座式起重机灌注桩、立柱、桩帽、轨道梁、钢轨安装、电缆沟、各沟盖板及预埋件等。
（3）坞区场地工程:包含船坞主体和1#码头之间、土石围堰间场地开山石回填碾压、1#2#3#拆件堆场、场地地坪、场地沟道及盖板、预埋件等。
（4）2#修船码头工程：围堰内部：码头基槽挖泥抛石、基床扎实、基床整平，现浇扶壁；围堰外部:码头基槽挖泥抛石、基床扎实、基床整平、沉箱安装、箱内填石、上部廊道、抛石棱体及墙后回填）、50T门座式起重机轨道梁及轨道安装、橡胶护舷及系船柱等隶属设施安装、498m*30m舱口盖平台及拆件堆场，KN独立系船柱及公用管沟。
（5）隶属配套设施安装工程：关键指本项目标工艺设施配套安装，不包含起重、压力容器等特种设备和无需安装生产设备设施，关键工程内容以下，但不仅限于下列内容：
① 气动卧倒式坞门2座（指坞门安装调试，不含坞门制作）；
② Φ1600主泵3台；
③ Φ500辅泵2台、Φ350雨水泵2台和配套电动蝶阀等；
④ 引船系统2套；
⑤ 300KN电动绞盘9台；
⑥ 坞壁廊道内动力、公用管线；
⑦ 坞面多种接头箱；
⑧ 泵房内电气设施、给排水管线等；
⑨ 系船柱、橡胶护舷等；
⑩ 泵房分水闸门等。
⑪ 码头区及装焊平台区管线、给排水管网等。
，但必需服从业主及监理管理。
四、工程特点及施工技术要求
(一)修船坞主体水工工程
1、模板工程
（1）工程范围
本工程包含混凝土及钢筋混凝土结构模板设计、制造、安装及拆除。
（2）模板设计及制作
承包人应将其制作设计、制作方法、材料等方面计划和具体说明送监理工程师审批。在模板材料运抵工地前，应将相关模板验收资料送监理工程师审阅；
模板材质及型式应和结构特点和所采取施工方法相适应；
模板结构应为刚性且确保构件各部分设计形状、尺寸和相互位置正确性；
模板接缝应严密、不漏浆，应避免发生飞边及其它缺点，不合格缝要填塞；
模板制作可采取螺栓、焊接固定以确保混凝土浇注和捣实时模板刚度，变形许可值见下表。坡度超出1：2.5时应设顶模并应锚牢以克服混凝土上浮力。
模板制作许可偏差见下表：
序 号
项 目
许可偏差(mm)
检验方法
1
木模板
长度和宽度
±5
用钢尺量测
相邻两板表面错牙
1
用钢尺量测
表面平整度
5
用2m靠尺量测
2
钢模板
长度和宽度
±2
用钢尺量测
表面平整度
2
用2m靠尺量测
连接配件孔眼位置
1
用钢尺量测

（3）模板安装
模板安装，必需确保正确形状和尺寸并应加撑以预防在新浇混凝土自重及压力、施工荷载、风及其它力作用下变形。变形值应在许可范围以内，另外尚应预防浇注期间模板挠曲；
对延伸入水中或高潮位可淹及模板接缝应不透水以防新入模混凝土被水淘刷；
如利用下层模板作为上层模板支承、则下层模板必需能承受上下层全部荷载并待上层混凝土达成要求强度后，才许可拆除下层模板；
脚手架、人行道等不得和模板或支架相连接。如需连接，必需采取方法，确保模板和支架稳定性，总变形不超出许可值，预防因被联结件而产生振动。
（4）模板支立许可偏差
现浇混凝土模板支立许可偏差见下表：
序号
项目
许可偏差（mm）
检验单元和数量
单元测点
检测方法
1
轴线
柱
5

每个构件
（逐件检验）

每个构件
（逐件检验）

2

用经纬仪和钢尺量纵横两个方向
桩帽、独立基础
10
2
梁、轨道梁
5
3
用经纬仪和钢尺或拉线量两端和中部

管沟、廊道
10
3
2
前沿线
坞墙、帽梁、坞门坎
5
3
用经纬仪或拉线和钢尺量两端和中部
坞门礅、坞口翼墙、廊道管沟
10
3
标高
墙顶
±10
3
用水准仪检验两端和中部
梁、管沟等支撑面
+0
-10
桩帽、墩台、底板、基础面
+0
-10
2
用水准仪检验
4
截面尺寸
柱、梁宽度
±5
3
用钢尺量两端和中部
墙
+5
-10
3
用钢尺量两端和中部上口、下口
坞底板、坞门坎、廊道管沟
±10
5
顶面对角线差
短边≤3m
15
1
用钢尺量
短边＞3m
25
箱形结构
30
6
长度
梁、轨道梁
+5
-10
1
用钢尺量顶部和底部
坞墙段长
±10
7
全高竖向倾斜
3H/1000
1
用经纬仪或吊线配钢尺量
8
侧向弯曲矢高
L/1000且小于25
1
拉线用钢尺量最大值
9
预埋件、预留孔位置
10
每个预埋件
（抽查10%，且不少于3个）
1
钢尺量
注：①H为构件全高，L为构件长才度，单位mm；
②预埋件、孔如设计上有特殊要求时，按设计要求检验，关键逐件检验。
（5）浇注混凝土前模板准备
在浇注混凝土前，应将模板根本清洗，为了检验模板内部及排放清洗水应开部分临时性孔，清理完后应将孔洞嵌补。
在和混凝土接触模板表面应涂刷同意采取模板油或其它脱模材料以避免混凝土粘结。这种涂料应不溶于水。于混凝土无害、不易被雨水冲洗掉。可能造成混凝土缓凝涂剂经监理工程师同意时方能采取。模板油、缓凝剂和类似涂料不得和钢筋及预埋件接触。在使用脱模剂之前最少30天，承包人应将拟采取材料样品2千克及其详尽说明送交监理工程师审批。用于沉箱底部脱模板应使沉箱底和基底面摩擦系数大于0.6。除油毡纸（未浸油）外，采取别材料作沉箱底部脱模剂时，则应进行试验并应在使用前最少30天将试验结果送监理工程师审查。
在混凝土浇注前，应接收监理工程师对全部模板检验，但这并不减轻承包人责任。
（6）预留孔洞、沟槽及预埋件
承包人应为图纸所表示预留孔、管沟、凹槽等提供模板。这些孔、管沟、凹槽等全部是用作管线通道或用作安装设备除非设计同意，不得在任何混凝土上开洞。
对于结构中必不可少孔洞、凹槽等，若因承包人疏忽，而未预留同时监理工程师认为人工开凿又有害于混凝土强度。对此，承包人应自费返工。
全部需要在混凝土施工期间埋设管道、预埋件、螺栓、管套等，应牢靠正确地固定在模板内，预防在混凝土浇注和捣实时发生位移。并应采取保护方法，避免混凝土进入管道和连接件等。
管道、预埋件、螺栓、管套等因为操作不妥造成损坏，或因为其它原因不能适合于使用，那么应按监理工程师决定进行填补。其费用由承包人负担。
（7）模板拆除
在混凝土取得足够强度能支承自重和任何可能作用于其上荷载前，不得拆除模板及支撑。模板拆除应缓慢进行，不得损伤混凝土。拆模后混凝土表面应光洁，如发生粘皮等影响外观时，应分析原因并采取方法，推迟拆模时间。
2 钢筋工程
（1）通常要求
钢筋等级、种类和直径应按设计要求采取。当需要代换时，应取得设计单位同意，并应符合下列要求：
不一样种类钢筋代换，应按钢筋受拉承载力设计值相等标准进行；
当构件受抗裂、裂缝宽度或挠度控制时，钢筋代换后应进行抗裂、裂缝宽度或挠度验算；
钢筋代换后，应满足现行行业标准《港口工程混凝土和钢筋混凝土设计规范》（JTJ220）要求钢筋间距、锚固长度、最小钢筋直径、根数等要求；
对关键受力构件，不宜用I级光圆钢筋替换变形（带肋）钢筋；
梁纵向受力钢筋和弯起钢筋应分别代换；
预制构件吊环，必需用未经冷拉I级热轧钢筋制作，严禁以其它钢筋代换，不得冷弯成型；
钢筋在运输和贮存时，必需保留牌号，并按炉(批)、直径规格堆放整齐，避免锈蚀和污染。
（2）材料检验
钢筋应有出厂证实书或检验汇报单。每捆（盘）钢筋均应有标牌。进场时应按炉（批）号及直径分批验收。验收内容包含查明标牌、外观检验，并应在使用之前进行力学、工艺性能检验；
钢筋加工过程中，若发觉脆断、焊接性能不良或力学性能显著不正常等现象时，应进行化学成份检验或其它专题检验；
进口钢筋应进行化学成份检验和焊接试验，并应符合《进口热轧变形钢筋应用若干要求》要求；
钢筋力学、工艺性能检验应按现行国家标准《金属拉伸试验方法》（GB228）、《金属弯曲试验方法》（GB232）《钢筋平面反向弯曲试验方法》（G5029）进行。
钢筋力学、工艺检验及验收标准应遵守下列要求：
对于热轧带肋钢筋、余热处理钢筋和热轧光圆钢筋应按同一炉号和直径，重量小于60t为一批，在同一批两根钢筋上各取一个拉力和冷弯试样，热轧带肋钢筋应再取一个反向弯曲试验。试验结果如有一项不符合标准要求指标时，应另取双倍数量试样重做各项试验。在第二次试验中，若仍有一项指标不符合要求，不管在第一次试验中该项数值是否合格，该批钢筋即为不合格；
对于低碳钢热轧圆盘条，应按同一炉号和直径、数量小于100盘为一批，在同一批中作拉力和冷弯试验；
钢筋应堆存在离地面最少30cm干燥、通风、水平托架上，不一样型号钢筋应分别堆存、避免混用。
（3）钢筋加工
承包人应按图纸和技术规格书中要求，对钢筋进行弯勾、折曲或其它加工。图纸上钢筋表中给出尺寸为理论数值，钢筋下料长度应由承包人另行计算。钢筋弯勾应采取不会损伤材料冷弯方法进行。弯头为半圆形时，I级钢筋其弯勾内直径最少为钢筋直径2.5倍，II级钢筋其弯勾直径最少为钢筋直径4倍。钢筋接头应部署在应力较低区域。受力钢筋接头面积在同一截面内不得大于50%。钢筋绑扎接头搭接长度不少于以下给出直径倍数。
钢筋等级
受拉钢筋
受压钢筋
I级
25d
15d
II级
35d
25d
III级
40d
30d
两根直径不一样钢筋相互搭接时，其搭接长度按其中较粗钢筋直径计算。
钢筋加工许可偏差见下表：
序号
项 目
许可偏差(mm)
检验方法
1
受力钢筋全长净尺寸
+5
-15
用钢尺量
2
弯起钢筋弯起点位置
±20
用钢尺量弯起点到骨架端
3
箍筋边长
φ10及以下
±4
±10
用钢尺量
φ10以上
（4）钢筋接头
可焊钢筋接头应采取闪光对焊，当不能进行闪光对焊时，可采取电弧焊。为确保闪光对焊质量，在开始焊接前，应用同批钢筋制作两个试件进行冷弯试验。全部焊接应接收监理工程师检验，监理工程师拒绝接收焊接件应由承包人自费进行更换。不可焊钢筋可采取搭接接头；
采取闪光对焊时，必需采取“闪光、预热、闪光焊”工艺。必需时尚进行焊后通电热处理，以提升其塑性；
采取不一样直径钢筋进行闪光对焊时，直径相差不得大于4mm或相差一级；
闪光对焊接头，应定时分批（每300个同类型接头作为一批）进行外观检验和机械性能检验，并应符合下列要求：
(1) 外观检验：
① 接头部分不得有横向裂纹；
② 钢筋表面不得有显著烧伤，IV级钢筋不得有烧伤；
③ 接头如有弯折，其角度不得大于4度。
④ 两根钢筋轴线，在接头处偏差不得大于钢筋直径0.1倍，同时不得大于2mm，若①中有一个接头不合格，或②~④中分别有30%接头不合格，则应对全部接头复查，剔出不合格接头，切除后重新焊接。
(2) 机械性能检验：
从焊接钢筋中取六个试件，各用三个作拉力和冷弯试验。在三个拉力试件中，如有一个试件抗拉强度低于该等级钢筋抗拉强度，或有两个试件不管其抗拉强度大小，试件断在焊缝处，则应另取六个试件重新试验。第二次试验如有下列情况之一者，该批焊接钢筋即认为不合格：
① 有一个试件抗拉强度低于该等级钢筋抗拉强度者；
② 不管其抗拉强度大小，有四个试件在焊缝处发生断裂者。
在三个冷弯试件中，如有一个试件不合格，则应另取六个试件重新试验。第二次仍有不合格者，则该批焊接钢筋即认为不合格。

采取电弧焊接时其焊接尺寸和缺点许可偏差见下表：
电弧焊焊接尺寸和缺点许可偏差值
序 号
偏 差 名 称
允 许 偏 差
1
帮条对焊接头中心纵向偏移
0.50d
2
接头处钢筋轴线曲折角度
4°
3
接头处钢筋轴线偏移
3mm
4
焊缝高度
-0.05d
5
焊缝宽度
-0.10d
6
焊缝长度
-0.5d
7
咬边深度
1mm
（5）钢筋绑扎
钢筋数量、规格、形状、位置和主筋保护层和钢筋绑扎、连接、弯起筋、联络筋、架立筋等均要严格按图施工。承包人应提供必需垫块和定位钢筋（费用由承包人负担）。保护层垫块混凝土强度应不低于混凝土构件强度。钢筋节点应用不锈钢丝绑扎，绑扎时需用勾子将钢丝拧紧，并将绑扎钢丝自由端弯向内侧。
浇注混凝土前，钢筋表面氧化皮铁锈，油脂或其它有害物质均需根本清除。在浇注混凝土时，漏撒、粘附在外露钢筋上已凝固混凝土也一样需清除。
钢筋绑扎许可偏差见下表：
钢筋骨架绑扎和装设许可偏差、检验数量和方法表
序号
项 目
许可偏差(mm)
检验单元
和数量
单元测点
检验方法
1
钢筋骨架外轮廊尺寸
长 度
+5 -15
坞墙、坞首、坞底板、廊道、泵房等钢筋逐段检验
2
用钢尺量骨架主筋长度
宽 度
+5 -10
3
用钢尺量两端和中部
高 度
+5 -10
3
2
受力钢筋层(排)距
±10
3
用钢尺量两端和中部三个断面，取大值
3
受力钢筋间距
±15
3
4
弯起钢筋起点位置
±20
2
用钢尺量
5
箍筋、结构筋间距
梁
±10
3
用钢尺量两端和中部连续三档，取大值
除梁以外构件
±20
3
6
固定胶囊套箍位置
垂直向
+0 -10
4
用钢尺量中部，连续三档
水平向
±10
4

3 混凝土工程
（1）工程范围
本工程包含全部混
