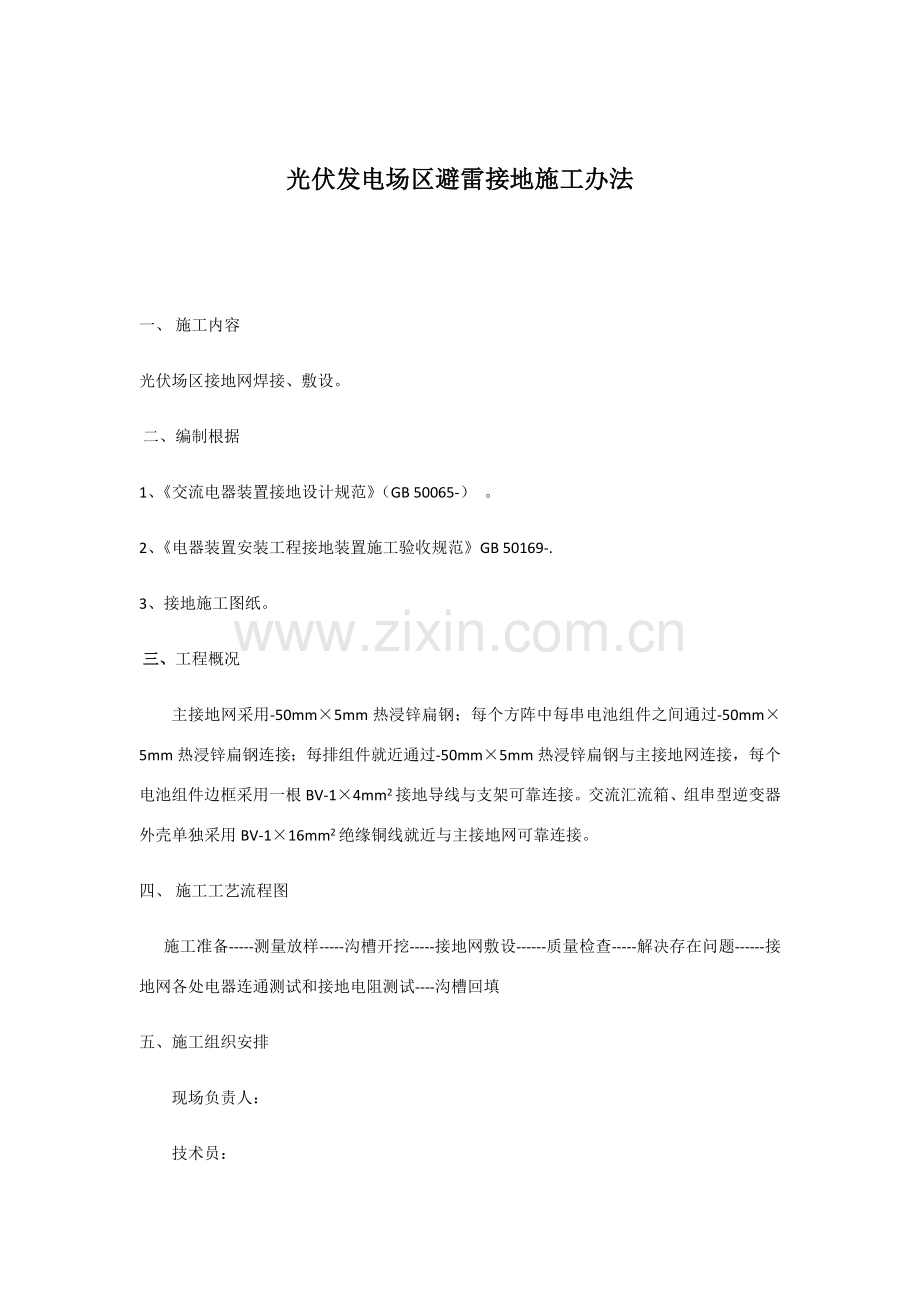

光伏发电场区避雷接地施工办法

一、 施工内容
光伏场区接地网焊接、敷设。
 二、编制根据
1、《交流电器装置接地设计规范》（GB 50065-） 。
2、《电器装置安装工程接地装置施工验收规范》GB 50169-.
3、接地施工图纸。
 三、工程概况
主接地网采用-50mm×5mm热浸锌扁钢；每个方阵中每串电池组件之间通过-50mm×5mm热浸锌扁钢连接；每排组件就近通过-50mm×5mm热浸锌扁钢与主接地网连接，每个电池组件边框采用一根BV-1×4mm2接地导线与支架可靠连接。交流汇流箱、组串型逆变器外壳单独采用BV-1×16mm2绝缘铜线就近与主接地网可靠连接。
四、 施工工艺流程图
施工准备-----测量放样-----沟槽开挖-----接地网敷设------质量检查-----解决存在问题------接地网各处电器连通测试和接地电阻测试----沟槽回填
五、施工组织安排
现场负责人：
技术员：

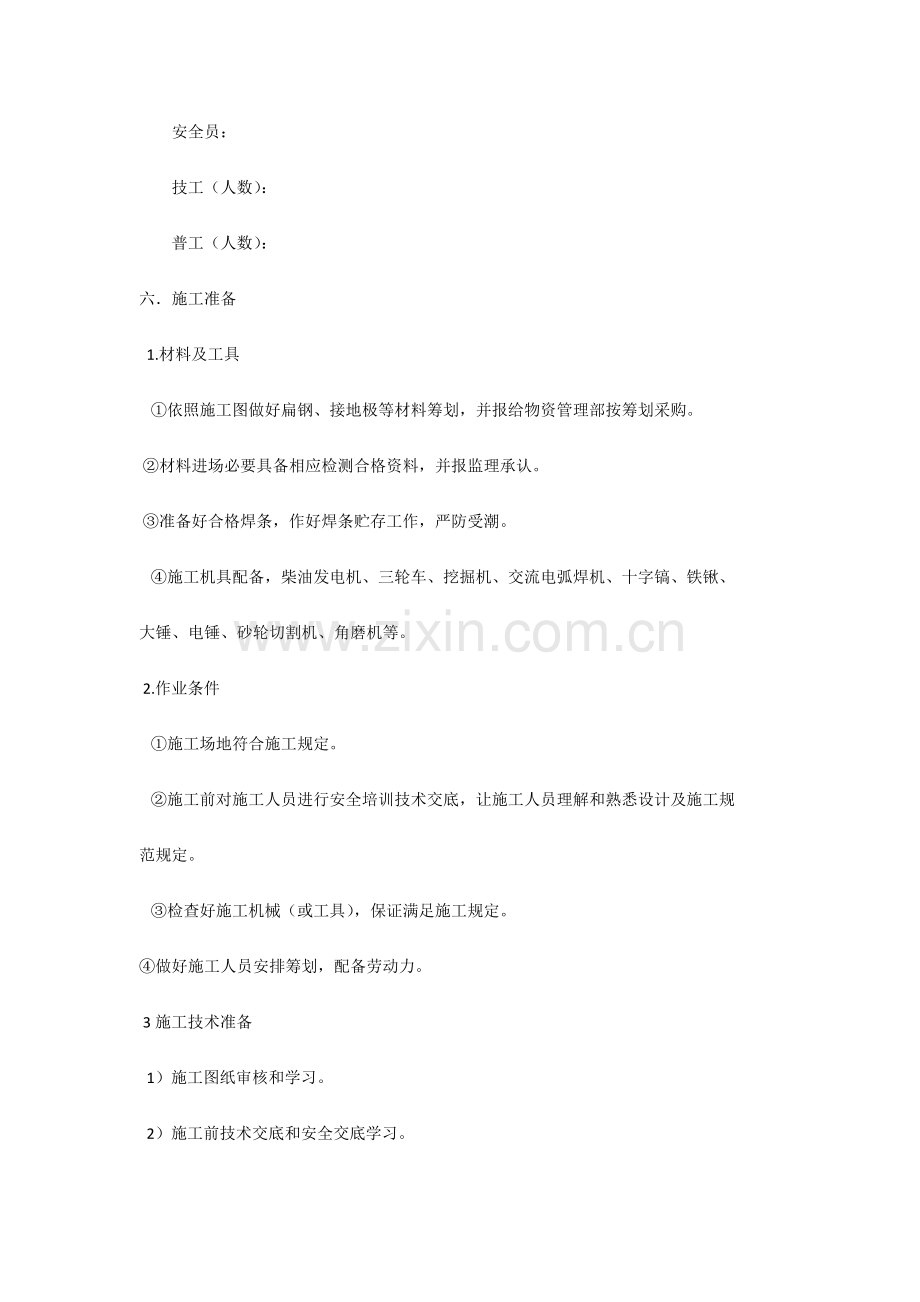

安全员：
技工（人数）：
普工（人数）：
六．施工准备
  1.材料及工具
  ①依照施工图做好扁钢、接地极等材料筹划，并报给物资管理部按筹划采购。
 ②材料进场必要具备相应检测合格资料，并报监理承认。
 ③准备好合格焊条，作好焊条贮存工作，严防受潮。
  ④施工机具配备，柴油发电机、三轮车、挖掘机、交流电弧焊机、十字镐、铁锹、
大锤、电锤、砂轮切割机、角磨机等。
 2.作业条件
  ①施工场地符合施工规定。
  ②施工前对施工人员进行安全培训技术交底，让施工人员理解和熟悉设计及施工规
范规定。
  ③检查好施工机械（或工具），保证满足施工规定。
④做好施工人员安排筹划，配备劳动力。
 3施工技术准备
  1）施工图纸审核和学习。
  2）施工前技术交底和安全交底学习。
 3）施工前工器具使用培训。
   七、施工规定
1． 施工前必要熟悉设计图纸和关于规范。
2.接地导体在交叉处均可靠连接，地下导体连接所有采用焊接方式；焊接后焊接部位必要采用防腐解决。
3.场区主接地网外缘应闭合，外缘水平接地体距方阵电池组件基本约1m，外缘各角做成圆弧形。主接地网水平接地热浸锌扁钢埋深不不大于0.8m，水平接地体敷设在经常有人通过地带应采用绝缘办法。
4.接地导体敷设完毕后，必要使用测量仪器实测保证接地网各处电器连通，本工程场区接地网接地电阻应不不不大于4Ω。
5．场区主接地网水平接地导体露出地面时，需涂刷防锈漆等办法做好防腐解决。场区所有露出地面接地导体均涂刷接地标志，建议采用黄绿相间条纹。接地导体过路时穿钢管保护。
6.接地导体在焊接前应除去污垢、油渍、氧化层及锈迹。
7.接地带与接地带之间、接地带与需要接地对象之间连接均采用焊接（特殊部位除外）；所有未标注焊缝高度不不大于被焊件最小厚度。
8.沿电缆沟电缆支架明敷接地扁钢，明敷接地扁钢应涂上宽度为30mm黄绿相间条纹。
9.垂直接地体水平间距不不大于5m；
10.预留接地引线露出地面长度不应不大于1.5m。
11.垂直接地体采用热镀锌角钢L50x50x5，长2.5m，垂直接地体与接地网之间采用-50mm×5mm热浸锌扁钢连接；连接应为搭接焊，搭接长度必要为扁钢宽度2倍。
 八、施工办法
  1土石方开挖
1） 测量人员依照接地施工平面布置图,放出扁钢施工平面位置，
 2）沟槽石方开挖直接采用挖掘机出碴就近堆放。开挖过程中派专人复核开挖沟槽位置、深度，还要注意保护施工完毕桩基防止挖掘机械破坏。
3）若遇支架基本较多位置不能用挖掘机出碴时，则采用人工开挖。
  2接地网施工
1）平接地网敷设之前，规定质检员认真检查开挖深度，并做好记录。
  2）施工顺序:
先放主干线，后放分支线。
 3）扁钢搭接长度不不大于扁钢2倍宽度（为保证焊接可靠性，现场实际焊接长度为100mm），焊接高度同扁钢厚度，且不少于三面焊接。
4）接地网干线应连成闭合体。
 5）当扁钢互相交叉搭接，规定将一方向扁钢弯起不少于2倍扁钢宽度长度，然后与另一方向扁钢一起焊接。
6）扁钢焊接规定设专人焊接，持证上岗。
7）焊接前应将扁钢端头外表面污物清除，使之具备金属光泽。
8）焊缝应平正，无间断焊缝，不得有夹渣气泡未焊透处及咬边等状况。
  9）垂直接地极施工，严格按光伏阵列区接地平面布置图尺寸及位置，逐根采用打入地下。打入时规定高出扁钢80~100mm，以便与水平接地网扁钢焊接。
 3组件支架接地
① 伏组件支架与主接地网相连：采用50X5mm热浸锌扁钢与主接地网以搭接方式进行焊接，规定搭接长度不不大于扁钢宽度2倍，焊接时，可依照现场实际状况，将扁钢弯成恰当弧形，紧贴地面。  焊缝规定见下图：

② 相邻组串支架之间连接
A在组件支架基本桩基之间挖一条沟槽，沟槽深度不不大于800mm。组件支架钢柱间采用50X5mm热浸锌扁钢可靠焊接，搭接长度不不大于扁钢宽度2倍。扁钢焊接后沿支架立柱向下折弯，埋于沟槽内。见下图：

九、 质量控制
1．质量检查
  ①质量检查：接地体某些或所有焊接完，焊接某些经防腐解决后，由公司技术员、质检员、监理工程师等共同检查验收，合格后方可进行回填隐蔽。
  ②存在问题解决：
对质量检查中没有满足设计规定或施工规定，要进行返工解决，直到符合关于规定为止。
  ③沟槽回填：扁钢铺设完毕，经关于人员检查合格，批准隐蔽后方可进行回填，回填土不得夹有石块及建筑垃圾，此外回填土应分层回填并夯实，再适量浇水吸湿。
  ④接地电阻测量：
接地网安装完后，协助电气安装人对电阻进行测量，并做好记录。当电阻无法满足设计规定期，应及时告知甲方、监理工程师、设计，由设计院采用相应办法。
  2．质量控制目的及规定
1）接地装置所采购材料符合原则规定及设计规定，同步必要具备生产厂家资质证和产品合格证及检测报告，并报监理承认。
2） 地体焊接部位应清掉焊碴，清理干净后作防腐解决。
3） 接地电阻不不不大于4欧。
  4）扁钢与钢管、扁钢与角钢焊接必要符合施工规范规定和设计规定。
 5）扁钢搭接长度≥2倍宽度（至少3个边焊接）。
  十、 安全办法：
① 用电动工具时，须明确电压级别，电源接引对的，并使用漏电开关。
② 使用电焊时戴好劳保用品、用品，包好露线芯某些，在电缆沟道等地势较潮湿地方必要穿绝缘鞋，戴绝缘手套。
  ③移动式电动工具应使用移动式电源盘作为电源，禁止将导线直接插入插座内，电气设备须有接零保护，禁止在潮湿场合伙业。
   ④使用无齿锯切割时戴好防护眼镜，人站在无齿锯左侧，单手操作，不要用力过猛，防止锯片碎裂伤人，锯片半径不大于新锯片2/3时，更换新锯片，更换新锯片时必要先停电(且要有专人监护)，再进行换片操作，拟定操作完毕后再送电。
  ⑤使用砂轮锯时,切割方向禁止站人,禁止在砂轮锯片侧面打磨物件。
   ⑥使用电焊时须戴好劳保用品,防止被烫伤；切割时，乙炔需加装防回火装置。
   十二、安全文明施工办法：
  1文明施工办法
  ①施工人员进入施工现场必要对的佩戴安全帽，穿好工作服，禁止穿拖鞋、凉鞋、高跟鞋。禁止酒后进入施工现场。
  ②保护现场环境，禁止破坏各种生产、生活设施，做好环保。
③施工过程中须及时清理现场，施工完毕后做到工完、料净、场地清。
 ④进入施工现场材料摆放整洁。
  ⑤进行焊接或切割作业工作，必要经常检查并注意工作地点周边安全状态，有危及安全状况时，必要采用防护办法。
 2成品保护办法：
   电气设备接地时，须对已经竣工电气装置做好保护。
  十三、 施工技术办法及施工程序办法
  1接地极制作及安装
  ①选用为φ50*5mm热镀锌钢管，长2500mm，加工成尖状砸入地面与水平接地体可靠焊接，角钢接地极埋深3米，顶部与水平接地体可靠焊接。
  ②在已加工完毕接地极上套好事先加工好钢帽，按图纸标出位置使用铁锤将
接地极打入地下，与建筑物距离不不大于1米，其顶部埋设深度应不不大于设计标高1.4米。
 ③垂直接地极间距不不大于5米，尽量运用地形地势，避开硬岩石层将接地极按图
示位置逐个打入土层。
  ④为减小接地电阻值，依照现场实际土质状况，遇到岩石接地极打入深度不大于2.5米时，必要通过人工挖凿岩石到-3.3米。如达不到实际深度规定，可以放大挖凿尺寸。在通过回填土夯实，回填土必要置换没有腐蚀性合格土质。
 2屋外接地母线安装
①依照图纸规定地点开挖土层，依设计标高标示深度不应不大于1.4米，宽度以利于开挖能放入接地母线为宜。
  ②放入接地母线，接地母线与接地极连接采用焊接，在扁钢接触面上三面焊
接，接地母线与接地母线搭接紧密，保证接触面焊接长度不不大于扁钢宽度2倍，接地
母线外缘闭合角呈圆弧形。
③地母线通过公路、铁路、管道等交叉处及也许遭机械损伤处穿钢管保护。
 ④接地母线与电缆沟交叉时，不应被截断，应用扁钢从电缆沟如下穿过并与电缆沟
内接地扁铁焊接，不同焊接点不不大于2点，建筑物内接地线与屋外主接地网可靠连
接。

⑤接地母线直接接触应回填土电阻率不大于200Ω黄土，不能有石块.泥沙.建筑材料和垃圾，外取土壤不得有较强腐蚀性，在回填土时应分层夯实。
  ⑥地母线焊接点刷防腐漆，在引向建筑物入口处刷白色底漆，并标以黑色接地符号。
    ⑦ 接地装置安装完后由实验人员进行接地电阻测量，不不不大于设计电阻值4欧姆即为合格。
  ⑧因此接地引下线不得接入电缆沟通长扁钢。主变和电缆沟内接地扁钢与主接地网连接点至避雷针接地点电气距离沿接地体应不不大于15米。
  ⑨ 接地网外缘应闭合，外缘个角应做成圆弧形，圆弧半径不适当不大于5米
 ⑩ 接地干线应在不同两点及以上与接地网相连接。自然接地体应在不同两点
及以上与接地干线或接地网相连接。
3室内接地母线安装
①主控制室室内接地干线应，离墙壁300mm在地面敷设，并在室内按设计加装暂时接地极，保证室内接地干线埋入地面二次灌浆如下。
  ②室内暂时接地极应为扁钢-60*8，高度为300mm,离上部50mm处开M10孔，下部与主接地网连接。
  ③母线通过墙壁、楼板处穿钢管保护，引向建筑物入口处和检修暂时接地点刷白
色底漆，并标以黑色接地符号。
    ④对于多层建筑物，如上层仍有电气设备，则该层也应当设立接地干线，且在恰当
处引下，并与下层接地干线可靠连接，且接地点不少于三点。室内接地线应在零米引出
户外，并按设计与主接地网连接，连接点不少于2个。
⑤变压器、配电、控制、保护用盘、箱框架均应依照设计需要设立保护接地，
此外电气设备传动装置也应设保护接地，与主接地网连接。
  ⑥明敷接地线明显和分线处涂以100mm等宽黄色、绿色相间条纹。
  ⑦所有焊口进行防腐解决，刷防腐漆。在作防腐解决前，表面必要除锈并去掉焊接
处残留焊药。
  十四、
 质量原则检查规定与质保办法：（质量原则依照“规范”、“验标”和制造厂技术质量规定填写，质保办法重要填写保证质量详细办法、特殊质保规定及奖罚指标）质量原则检查规定：
  1总接地电阻值不大于设计电阻值4Ω。
  2水平接地极（顶面）埋设深度800mm，并应在建筑物散水层之外。垂直接地体间距为
不不大于5米。
3接地极埋设必要是垂直状态。
4接地装置连接搭设长度。
扁钢与扁钢不不大于2倍宽度、三面焊接
圆钢与圆钢、圆钢与扁钢不不大于圆钢 6倍直径焊接。
  扁钢与钢管（角钢）扁钢弯成弧形与钢管（角钢）三面焊接
          5焊缝检查符合《验标》焊接篇规定。
6使用螺栓连接处牢固可靠。
 十五、 质保规定：
  1施工人员严格按照质量原则进行施工。
  2施工严格检查，发现问题及时解决。
 3施工人员尽职尽责，保质保量。
  4 施工班组按设计和规范进行一级检查，工地进行二级检查，检查合格后报项目部技质
部进行三级检查，合格后技质部报监理公司和业主验收。
 十六、安全控制
  ①规定由专业人员操作挖掘机，并且规定持证上岗。
 ②施工用电，由专业电工进行接线和拆线,禁止乱搭接。
 ③所用电缆线规定经常检查,避免漏电现象发生。
  ④人工挖土时。两人要保持足够距离，防止碰撞事故发生，同步工具应合格。
 ⑤打角桩时，击锤者前面不能站人，扶桩人应在侧面。
⑥电焊工作业时，防护用品必要齐全、完备。电焊机应有防潮、防雨办法，移动时应
将电源断开。
  ⑦挖土机行走或工作时，应遵守如下规定：
 a禁止任何人在伸臂及挖斗下面通过或逗留。
 b禁止人员进入斗内，不得运用勾斗递送物件。
  c禁止在挖土机回转半径内进行各种辅助工作或平整场地。
 d往机动车上装土应待车辆停稳后进行。
 e开动挖土机前发出规定音响信号。
  f清除斗内泥土，挖土机应停止运转，司机允许后进行。
 g挖土机暂停工作时，应将勾斗放到地面上，不得使其悬空。
 十七、其他控制办法
  1水平接地槽沟一旦挖好，及时检查，进行下道工序，以免塌方。
 2热镀锌扁钢堆放整洁，避免被车压坏扭曲。
