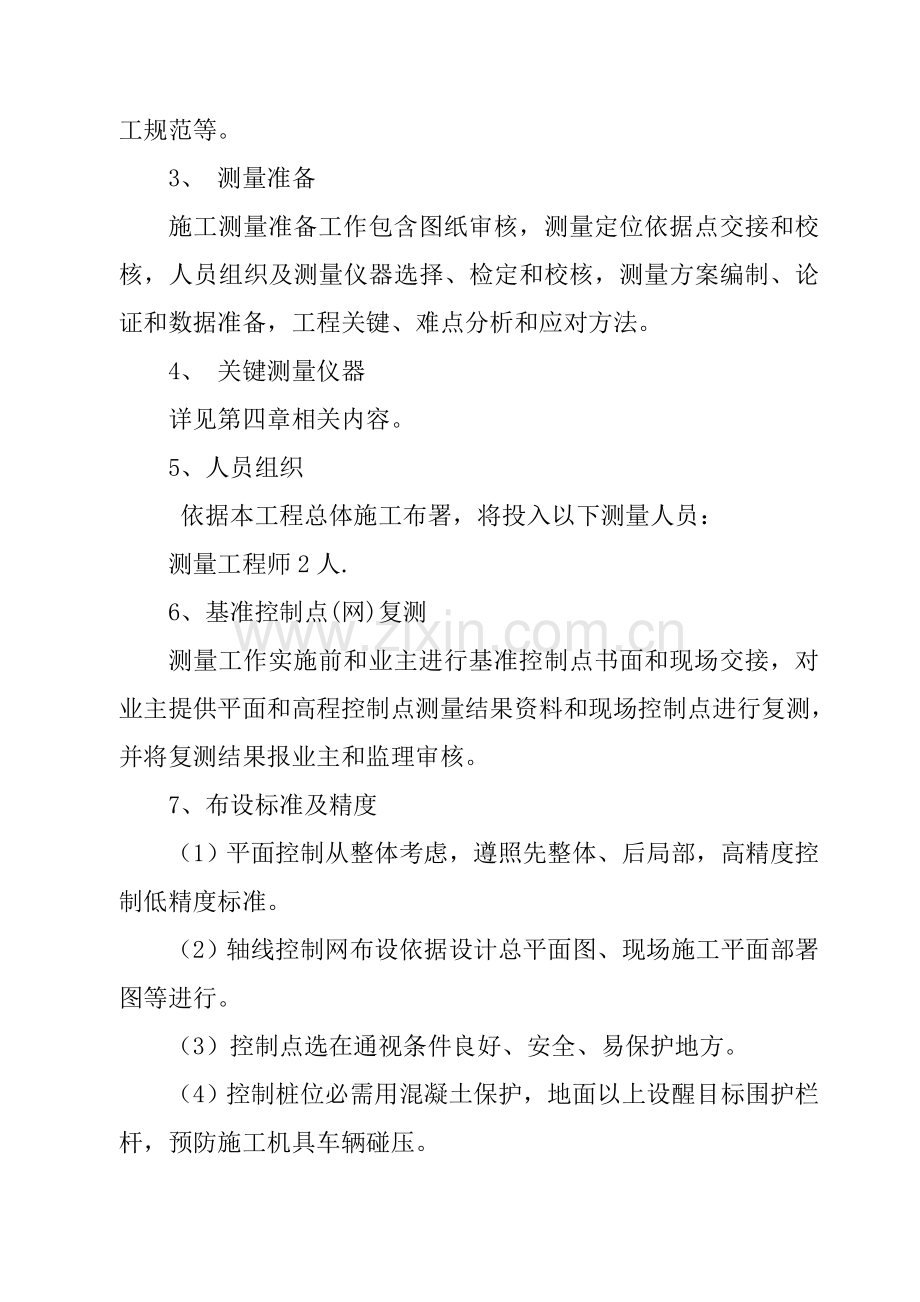

分部分项工程施工方案6.1 施工测量方案6.1.1 工程测量概述本节关键对工程轴线控制、高程测量、监测等方面进行叙述。因为专业队伍多，各专业施工控制点统一由项目经理部提供控制点，以确保标高及轴线统一。1、总体思绪平面控制网分总控制网和轴线控制网分级测设。首先建立以业主提供控制点为基准总控制网，采取全站仪导线法测量。依据一级控制网建立建筑物轴线控制网。地下施工平面测量采取外控法，在基坑外围建立控制网；地上施工平面测量均采取内控法，将轴线控制网投测在首层楼面上，用激光垂准仪将控制点整体同时传输，并采取外控法进行校核。建筑物各细部尺寸控制以轴线控制网为基准对建筑物各细部控制点进行加密，建立三级控制网。高程采取悬吊钢尺法进行传输。高程控制网布设成闭合环形，采取数字水准仪进行数次往返闭合测量，经平差后作为施工水准网。2、 测量依据（1）国家地方现有规范。（2）业主提供相关测量资料,设计资料及相关技术文件、施工规范等。3、 测量准备施工测量准备工作包含图纸审核，测量定位依据点交接和校核，人员组织及测量仪器选择、检定和校核，测量方案编制、论证和数据准备，工程关键、难点分析和应对方法。4、 关键测量仪器详见第四章相关内容。5、人员组织 依据本工程总体施工布署，将投入以下测量人员：测量工程师2人.6、基准控制点(网)复测 测量工作实施前和业主进行基准控制点书面和现场交接，对业主提供平面和高程控制点测量结果资料和现场控制点进行复测，并将复测结果报业主和监理审核。7、布设标准及精度（1）平面控制从整体考虑，遵照先整体、后局部，高精度控制低精度标准。（2）轴线控制网布设依据设计总平面图、现场施工平面部署图等进行。（3）控制点选在通视条件良好、安全、易保护地方。（4）控制桩位必需用混凝土保护，地面以上设醒目标围护栏杆，预防施工机具车辆碰压。8、平面总控制网平面轴线控制网分地下施工阶段和地上施工阶段两部分进行投测，用全站仪导线法测量。其中地下室按轴线设置控制点，控制点在建筑物外侧布设点位，距轴线距离具体根据现场情况定。主体结构施工阶段，分别在各单体建筑物内设置控制点，建立控制网，逐层向上引测。9、高程控制网建立（1） 控制点埋设高程控制网以业主提供场区水准基点为依据，在地下室施工阶段和地上施工阶段平面总控制网点上均拟布设4个控制点，形成环形闭合水准路线。（2） 控制测量高程控制测量按国家一、二等水准测量规范要求二等水准测量要求进行。6.1.2 土方工程测量1、平面测量进场后首先依据轴线控制桩采取经纬仪复核基坑土方开挖轴线正确性。 2、高程测量在基础高程测量施工时，深度利用主体高程控制或利用支撑标高进行测量。3、基底土方开挖标高控制在基础底板余土及基础承台、基础梁土方方开挖时，测量人员要对开挖基底深度进行实时测量，用水准仪抄测出挖土标高。6.1.3 地下结构工程测量1、轴线控制桩校测在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位移动。校测仪器采取测角精度0.5、测距精度为1mm+1ppm全站仪。2、平面测量（1)垫层轴线放样在垫层上进行基础定位放线前，复测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各控制线，投测许可误差2mm.（2)楼层轴线放样将经纬仪架设基坑边上轴线控制桩位上；经对中、整平后，后视同一方向桩(轴线标志)，将所需轴线投测到施工平面层上；在同一层上投测纵、横向轴线各不得少于两条；以此作角度、距离校核；经校核无误后，方可在该平面上放出其它对应轴线及细部线。（3)轴线复核每一施工段测量放线完成后，必需进行自检，自检合格后立即填写楼层放线统计表并报监理验线，方便能立即进行下道工序。3、高程测量标高引测：在向基坑内引测标高时，首先联测高程控制网点，以判定场区内水准点是否被碰动；经联测确定无误后，方可向基坑内引测所需标高。楼层标高控制点布设：采取50m钢卷尺水准法在同一平面层上所引测高程点，和各层标高控制点作相互校核，每次校核不少于4个点，校核后校差不得超出3mm，取平均值作为该段施工标高控制点，引测到周围立柱上进行标识，方便施工中使用。标高控制线放样：待模板拆除后，用水准仪在高程控制点以外柱子上抄测每层结构+1.000m 线，作为该层结构施工标高控制依据。6.1.4 地上结构工程测量1、平面轴线控制点布设在地下室施工完成后，依据基坑边布设平面控制网，在0.000m楼面布设轴线控制基准点,并用全站仪进行坐标校核精度后作为地上部分平面控制依据。伴随施工进程，主楼部分轴线控制基准点分阶段向上传输转换。2、控制点传输标准为了使固定在底板面上控制点正确传输至施工层,以控制施工层各轴线，为确保传输精度，竖向传输必需分段投测。3、控制点传输方法将激光铅直仪架设在首层楼面基准点上，对中、整平后，接通电源射出激光束。基准控制点和激光接收靶中心重合后确定控制点点位并加以保护.6.1.5 楼层测量1、轴线竖向投测许可误差 轴线竖向投测许可误差序号项 目许可误差(mm)1每 层32高度(H)H30m530m7米，跨中起拱L/600。3、模板体系设计（1）柱模：框架柱采取多层板拼装，柱模采取四块拼装法，后背50100枋。木方间距300mm。柱箍均采取钢管柱箍，柱箍间距从柱子底部至柱子1/3处为450，从2/3柱处至柱顶间距为500mm，中间柱箍间距小于600mm。为了加强柱模整体刚度，边长在700mm以上框架柱均应设置对拉螺栓，对拉螺栓直径12，呈“+”字、“丰”字等形状排列，间距为450500。（2）墙体模板墙模板采取多层板拼制成份片大模板，以方木作背肋，钢管支撑固定，采取12对拉螺栓加固，间距500（竖向）（横向）500mm。（3）梁模板采取18厚多层板，50100木方配制成梁侧、梁底模板。梁支撑用扣件式钢管和门式脚手架，侧模背次龙骨木方沿梁纵向部署，间距400。梁底模木方间距沿梁宽小于300，钢管支撑通常沿梁纵向间距500mm1000mm，沿梁宽间距500mm左右，钢管水平连系杆每1.8m一道。梁底模和柱部位连接端部，采取定型木模，中部配以多层板模，梁侧模和顶板模选择多层板模，板缝粘贴胶带纸，板内表面刷脱模剂，确保脱模后有清水砼效果。当梁高小于700mm时，梁侧模可用支撑板模水平钢管顶撑，同时用一部分短钢管斜撑；当梁高大于700mm时，增加对拉螺栓固定，对拉螺栓沿梁高350mm，横向600mm设置一排，确保梁侧模板不会变形。因梁截面尺寸较大，梁自重过大，在梁底增设一排支撑立杆，以消除梁底模变形。（4）混凝土楼板模板支撑采取门式脚手架，纵横间距为9001200mm。主龙骨为双钢管，次龙骨为50100木方，间距500，上部铺设18厚多层板，用钉子钉牢。4、支模前准备工作（1）做好定位基准工作。a、依据控制轴线用墨斗在结构板面上弹出柱、墙结构尺寸线及梁中轴线。b、在柱墙坚向钢筋上部50cm标注高程控制点，用以控制梁板模标高。c、设置模板定位基准：依据构件断面尺寸切割一定长度钢筋，点焊在主筋上（以勿烧主筋断面为准），并按二排主筋中心位置分档，以确保钢筋和模板位置正确。（2）按施工需用模板及配件对其规格、数量逐项清点检验，未经修复部件不得使用。（3）经检验合格模板，应根据安装程序进行堆放。重合平放时，每层之间加垫木，模板和垫木上下对齐，底层模板离地面大于10cm。（4）模板安装前，向施工班组、操作工人进行技术交底；在模板表面涂刷脱模剂，严禁在模板上涂刷废机油。（5）做好施工机具及辅助材料保养及进购等准备工作。5、柱模板安装 柱模安装次序是：安装前检验侧模安装检验对角线长度差安装柱箍全方面检验校正整体固定柱头找补。安装前要检验模板底部砼表面是否平整，若不平整应先在模板下口处柱底四面用水泥砂浆找平，以免砼浇筑时漏浆而造成柱烂根。同时要弹出支模控制线。按图纸尺寸在地面先将柱模分片拼装好后,依据柱模控制线钉好压脚板,由塔吊直接吊到位,用钢管临时固定,吊线校正垂直度及柱顶对角线，最终紧固柱箍和对拉螺栓。6、梁板模安装工艺支模次序：复核轴线位置及标高支梁底模（按规范要求起拱）绑扎梁钢筋支梁侧模支板模绑板钢筋检验验收。（1）在钢筋砼柱子或其它便于操作构件上弹出轴线和水平线。（2）依据模板设计，安装工具或钢支柱或48钢管和水平拉杆及斜支撑，若群体梁时，水平拉杆可和柱、墙水平拉杆相连接，柱中间拉杆或下边拉杆要纵横设置，但不能和操作脚手架相连接。（3）安装剪刀撑。满堂模板支架四边于中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；高于4m模板支架，其两端于中间每隔4m立杆从顶层开始向下每隔2步设置一道水平剪刀撑；（4）板夹缝贴海棉贴条。板铺设要横平竖直拼缝严密。7、墙模板安装工艺：支模次序：支模前检验弹线绑扎钢筋支两侧模板校正模板位置紧固对拉螺栓支撑固定检验验收。将预先拼装好模板一面安装就位，安装水平支撑或斜撑，若墙板是纵横行成群体时，水平支撑要相互连接，但不
