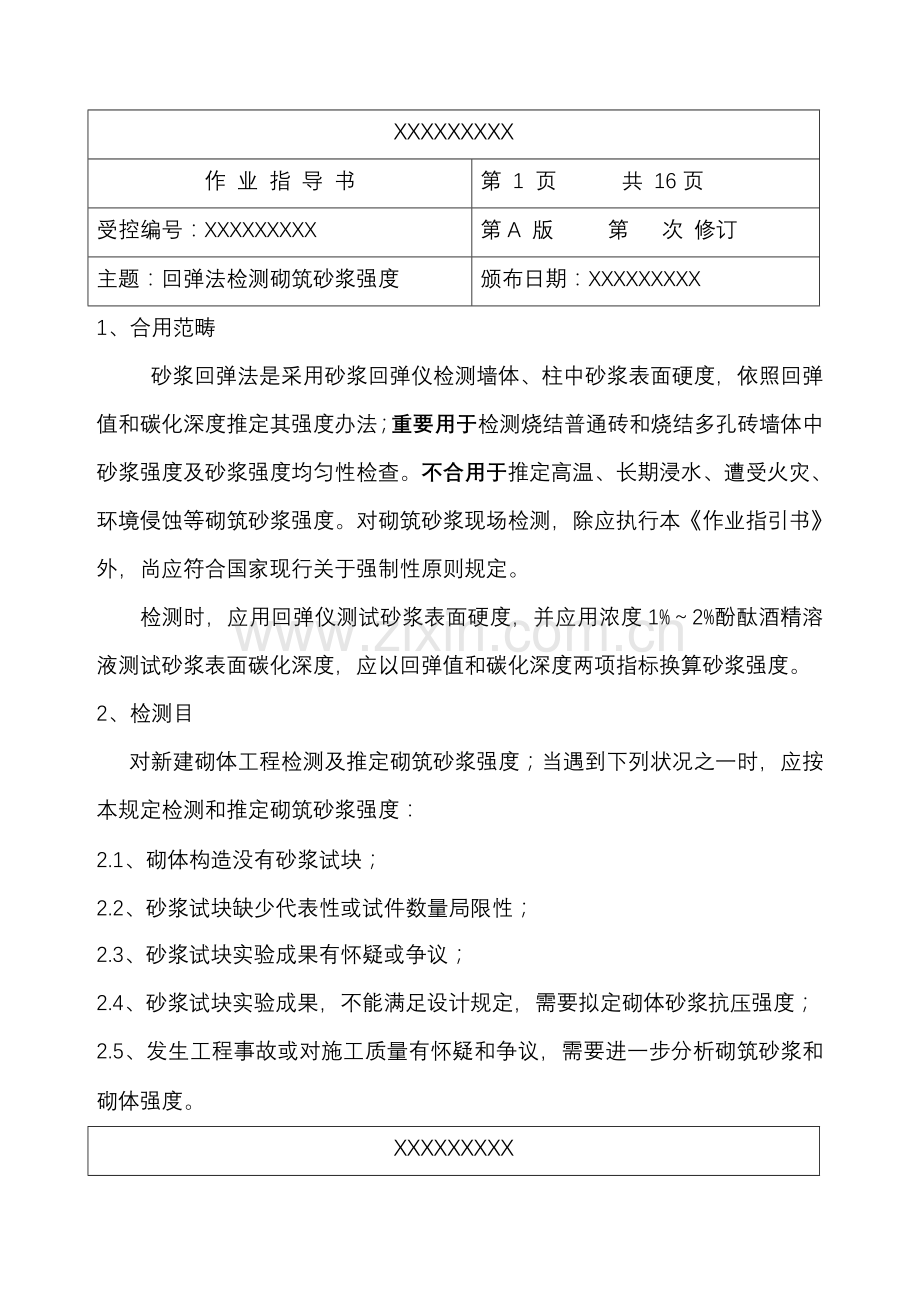

XXXXXXXXX
作 业 指 导 书
第 1 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
1、合用范畴
砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面硬度，依照回弹值和碳化深度推定其强度办法；重要用于检测烧结普通砖和烧结多孔砖墙体中砂浆强度及砂浆强度均匀性检查。不合用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆强度。对砌筑砂浆现场检测，除应执行本《作业指引书》外，尚应符合国家现行关于强制性原则规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目
对新建砌体工程检测及推定砌筑砂浆强度；当遇到下列状况之一时，应按本规定检测和推定砌筑砂浆强度：
2.1、砌体构造没有砂浆试块；
2.2、砂浆试块缺少代表性或试件数量局限性；
2.3、砂浆试块实验成果有怀疑或争议；
2.4、砂浆试块实验成果，不能满足设计规定，需要拟定砌体砂浆抗压强度；
2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

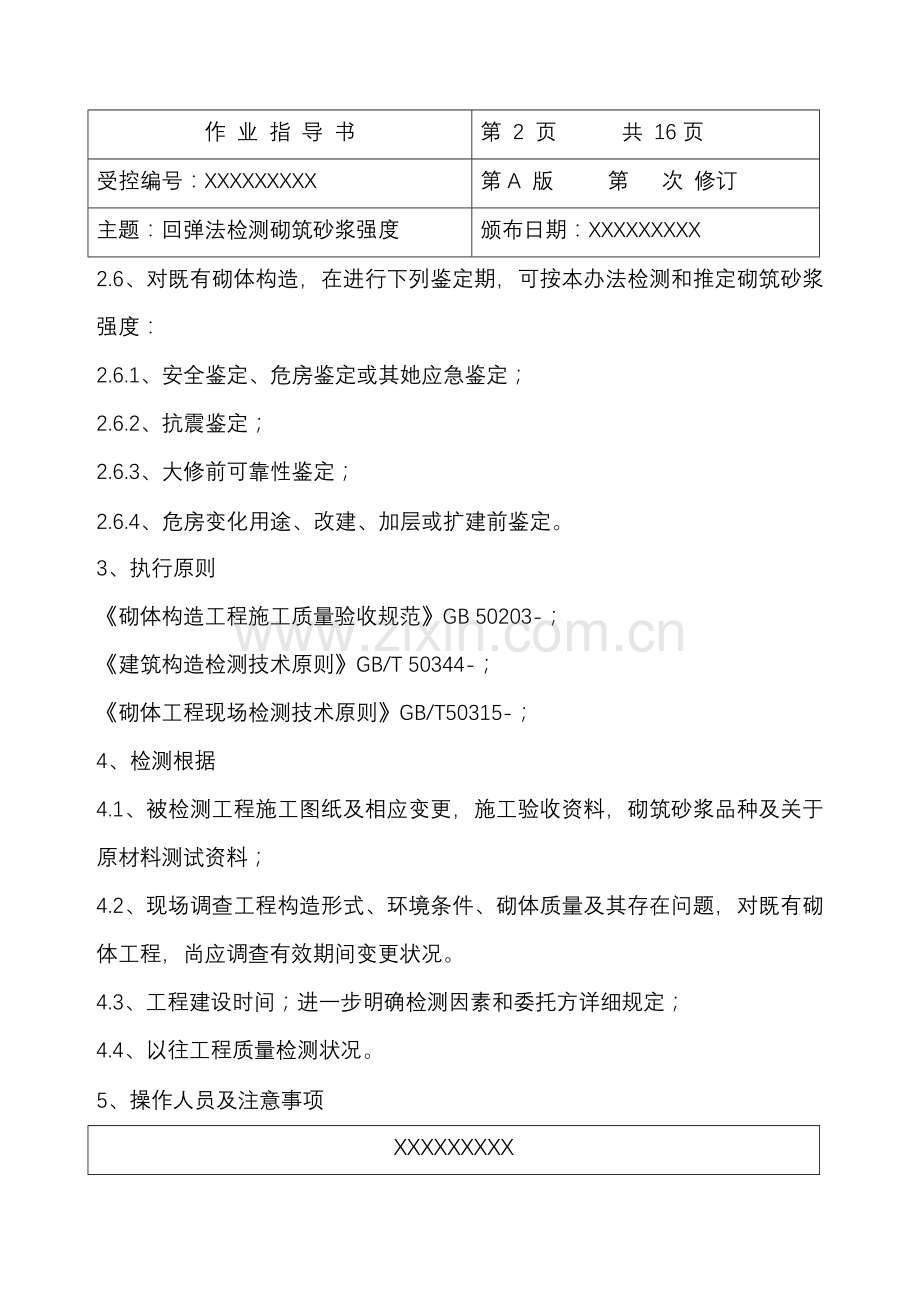

XXXXXXXXX
作 业 指 导 书
第 2 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
2.6、对既有砌体构造，在进行下列鉴定期，可按本办法检测和推定砌筑砂浆强度：
2.6.1、安全鉴定、危房鉴定或其她应急鉴定；
2.6.2、抗震鉴定；
2.6.3、大修前可靠性鉴定；
2.6.4、危房变化用途、改建、加层或扩建前鉴定。
3、执行原则
《砌体构造工程施工质量验收规范》GB 50203-；
《建筑构造检测技术原则》GB/T 50344-；
《砌体工程现场检测技术原则》GB/T50315-；
4、检测根据
4.1、被检测工程施工图纸及相应变更，施工验收资料，砌筑砂浆品种及关于原材料测试资料；
4.2、现场调查工程构造形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查有效期间变更状况。
4.3、工程建设时间；进一步明确检测因素和委托方详细规定；
4.4、以往工程质量检测状况。
5、操作人员及注意事项
XXXXXXXXX
作 业 指 导 书
第 3 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX

5.1、凡使用回弹仪进行工程检测人员，均应经专门培训合格后方可进行检测。
5.2、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
5.3、检测人员在检测过程中要注意安全，戴好安全帽。特别在检测较高位置墙体时，必要保证爬梯等辅助工具稳固安全。
5.4、检测过程要做到文明施测，并应采用避免或减小污染环境办法。
5.5、现场检测和抽样检测，环境温度和试件（试样）温度均应高于0℃，以免引起检测成果失真。
6、仪器设备
6.1、回弹仪　ＨＴ２0型砂浆回弹仪重要性能指标如下：
6.1.1、标称冲击动能　 0.196Ｊ（0.02㎏f.m）；
6.1.2、弹击锤冲程　 75㎜；
6.1.3、指针滑块静摩擦力　 0.5±0.10Ｎ；
6.1.4、弹击杆球面曲率半径SR　 25mm；
6.1.5、回弹仪在钢鉆上率定平均值Rm　 74±２；
6.1.6、外形尺寸　 ￠６０×２８０㎜；
6.1.7、重量　 ≈１㎏；
XXXXXXXXX
作 业 指 导 书
第 4 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
6.1.8、测定范畴为 1.0～25MPa。
6.2、浓度1%～2%酚酞酒精溶液；
6.3、回弹仪效验及保养
为了保持回弹仪一致性和稳定性，提高回弹仪测强精度，应对仪器进行定期或不定期效验；
6.3.1、普通性率定效验
回弹仪率定效验是在ＧＺ16型钢砧上进行，钢砧应摆放平稳，然后手持回弹仪在钢砧上垂直向下弹击，率定效验平均回弹值为Rm=74±２。普通性率定效验，可在弹击次左右进行一次，对于频繁测试或一次测试工程量大，持续数天检测，则每天用完后或使用前、后都可进行率定。在测试过程中对回弹仪有怀疑时也应在钢砧上率定效验回弹仪。
6.3.2、原则状态效验
原则状态效验，普通涉及到回弹仪装配关系或性能发生变化，需对仪器进行全面检查和调节；有下列状况之一时应进行这种效验：
6.3.2.1、更换零部件引起仪器内部装配尺寸变化（特别是弹击系统和示值系统零件更换）；
6.3.2.2、经长期使用（普通为一年左右），仪器零部件参数和性能发生变化，已不能保证整机技术性能指标；
XXXXXXXXX
作 业 指 导 书
第 5 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
6.3.2.3、发现尾盖上调节螺栓松动；
6.3.2.4、合计弹测次数超过8000次；
6.3.2.5、仪器经剧烈冲击（如高空摔落）或其她损坏。
6.3.3、仪器示值系统为保持摩擦力恒定，指针轴上不容许涂抹油脂，并用测力计检测摩擦力为0.5±0.1N。
7、在检测砌体砌筑砂浆强度前应具备下列资料
7.1、工程名称、委托单位、建设单位、设计单位、监理单位及施工单位名称；
7.2、工程构造类型，检测部位；
7.3、配备砂浆原材料资料；
7.4、砂浆品种及设计强度级别和配合比以及砌筑日期；
7.5、环境条件，涉及位于地上或地下，有无长期遭受浸水、冻害、高温、腐蚀及其她自然灾害等状况；
7.6、检测因素。
8、测区单元、测区和测点布置
8.1、当检测对象是整栋建筑物或建筑物一某些时，应先将其划分为一种或若干个可以独立进行分析构造单元，每一构造单元，采用对新施工建筑同样规定，将同一材料品种、同一级别250m3砌体作为一种母体，进行测区和测点布置，将此母体称作为“检测单元”，因此一种构造单元可以划分为一种
XXXXXXXXX
作 业 指 导 书
第 6 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
或数个检测单元；当仅仅对单个构件（墙片、柱）或不超过250m3同一材料、同一级别砌体进行检测时，可将此作为一种检测单元。
8.2、每一检测单元内，不适当少于6个测区，应将单个构件(单片墙体、柱)作为一种测区。当一种检测单元局限性6个构件时，应将每个构件作为一种测区。
8.3、每一测区应随机布置若干测点。用砂浆回弹法检测测点数不应少于5个，测位宜选取在承重墙可测面上，并避开门窗洞口及预埋件等附近墙体。墙面上每个测位面积宜不不大于0.3m2。
8.4、对既有建筑物或应委托方规定仅对建筑物某些或个别部位进行检测时，测区和测点数可减少，但一种检测单元测区数不适当少于3个。
8.5、测点布置应能使测试成果全面、合理反映检测单元施工质量或其受力性能。
8.6、对有特殊规定建筑物进行检测时，检测单元、测区及测位布置可由关于方协商拟定。
8.7、在墙体上选定测点，尚应符合下列规定：
8.7.1、所选测点不应位于门、窗洞口处；
8.7.2、测点不应位于补砌暂时施工洞口附近；
8.7.3、应力集中部位墙体以及墙梁墙体计算高度范畴内；
8.7.4、现场检测时，砌筑砂浆龄期不应低于28d；原位检测水平灰缝应
XXXXXXXXX
作 业 指 导 书
第 7 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
处在干燥状态。
8.7.5、墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时，不能选为检测测点。
9、测试环节
9.1、砌体灰缝被测处平整与否，对回弹值有较大影响，因此规定用扁砂轮或其她工具进行仔细打磨至平整并除去浮灰。此外，墙体表面砂浆往往失水较快，强度低，磨掉表面约5mm～10mm后，可以检测出接近墙体核心区砂浆强度，也减少了碳化因素对砂浆强度影响。
9.2、每个测位内应均匀布置12个弹击点。计算时采用稳健记录，去掉一种最大值，一种最小值，以10个弹击点算术平均值作为该测位有效回弹测试值。选定弹击点应避开砖边沿、灰缝中气孔或松动砂浆。相邻两弹击点间距不应不大于20mm。
9.3、由于在惯用砂浆强度范畴内，每个弹击点回弹值随着持续弹击次数增长而逐渐提高，经第三次弹击后，其提高幅度趋于稳定。如果仅弹击一次，读值不稳，且对低强砂浆，回弹仪往往不起跳。因此规定在每个弹击点上，使用回弹仪持续弹击3次，第1、2次不读数，仅记读第3次回弹值，回弹值读数应估读至1。测试过程中，回弹仪应始终处在水平状态，其轴线应垂直于砂浆表面，且不得移位。
XXXXXXXXX
作 业 指 导 书
第 8 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
9.4、在每一测位内，应选取3处灰缝，并应采用工具在测区表面打凿出直径约10mm孔洞，其深度应不不大于砌筑砂浆碳化深度，应清除孔洞中粉末和碎屑，不得用水冲洗，然后采用浓度为1％～2%酚酞酒精溶液滴在空洞内边沿处，当已碳化与未碳化界线清晰时，采用碳化深度测定仪或游标卡尺测量已碳化与未碳化交界面到灰缝表面垂直距离，测量不应少于2次，读数应精准至0.5mm。
10、数据分析
10.1、从每个测位12个回弹值中，应分别剔除一种最大值、一种最小值，将余下10个回弹值计算算术平均值，以R表达，应精准至0.1。
R=
10.2、每个测位平均碳化深度，应取该测位各次测量值算术平均值，以d表达，精准至0.5mm。平均碳化深度不不大于3mm时，取3.0mm。
d=
n-测区碳化深度测量次数
10.3、第i个测区第j个测位砂浆强度换算值，应依照该测位平均回弹值和平均碳化深度值，分别按下列公式计算：
XXXXXXXXX
作 业 指 导 书
第 9 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
10.3.1、 d≤1.0mm时：
=13.97*10-5 （10.3-1）
10.3.2、 1.0mm<d<3.0m时：
=4.85*10-4 （10.3-2）
10.3.3、 d≥3.0mm时：
=6.34*10-5 （10.3-3）
式中——第i个测区第j个测位砂浆强度值(MPa)， 精准至0.1 MPa。
d——第i个测区第j个测位平均碳化深度(mm)；
R——第i个测区第j个测位平均回弹值。
注：上述3个按碳化深度整顿而成公式，公式有关系数均在0.85以上，满足精度规定。
10.4、测区砂浆抗压强度平均值，应按下式计算：
（10.3-4）
注：回弹法测位，相称于其她检测办法测点。由于现场状况复杂性和人为操作误差，回弹强度与原则立方体砂浆试块抗压强度比较，有时相对误差略大，因此原则指出关于砂浆回弹法用途：〔重要用于砂浆强度均质性检查
〕，请注意这一点。
XXXXXXXXX
作 业 指 导 书
第 10 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
11、强度推定
11.1、检测数据中歧离值和记录离群值，应按现行国标《数据记录解决和解释、正态样本离群值判断和解决》GB/T4883中关于格拉布斯检查法或狄克逊检查法检出和剔除。检出水平a应取0.05，剔除水平a应取0.01。不得随意舍去歧离值，从技术或物理上找到产生离群因素时，应于剔除；未找到技术或物理上因素时，则不应剔除。
11.2、本检测办法，应给出每个测位检测强度值fij，及每一测区强度平均值fi，并以测区强度平均值fi作为代表值。
11.3、每一检测单元强度平均值、原则差和变异系数，应分别按下列公式计算：
￣ = （11.3-1） ￣￣
S= （11.3-2）
= （11.3-3）
式中 -同一检测单元强度平均值(MPa)，精准至0.1 MPa；当检测砂浆抗压强度时，即为。
-同一检测单元测区数；
XXXXXXXXX
作 业 指 导 书
第 11 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
-测区强度代表值(MPa)， 精准至0.1 MPa；当检测砂浆抗压强度时，即为。
  s-同一检测单元，按个测区计算强度原则差(MPa)， 精准至0.1 MPa；
-同一检测单元强度变异系数。
11.4、对在建或新建砌体工程，当需推定砌筑砂浆抗压强度值时，可按按下列公式计算：
11.4.1、当测区数n2不不大于6时，应取下列公式中较小值：
=0.91 （11.4-1）
=1.18 （11.4-2）
式中-砌筑砂浆抗压强度推定值(MPa)，精准至0.1 MPa；
-同一检测单元，按测区记录砂浆抗压强度平均值(MPa)，精准至0.1 MPa；
-同一检测单元，测区砂浆抗压强度最小值(MPa)，精准至0.1 MPa；
11.4.2、当测区数n2不大于6时，可按下式计算：
= （11.4-3）
11.5、对既有砌体工程，当需推定砌筑砂浆抗压强度值时，应符合下列规定：11.5.1、按国标《砌体工程施工质量验收规范》GB50203-及之前实
XXXXXXXXX
作 业 指 导 书
第 12 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
施砌体工程施工质量验收规范关于规定修建时，按下列公式计算：
11.5.1.1、当测区数n2不不大于6时，应取下列公式中较小值：
= （11.5-1）
=1.33 （11.5-2）
11.5.1.2、当测区数n2不大于6时，可按下式计算：
= （11.5-3）
11.5.2、按《砌体构造工程施工质量验收规范》GB50203-关于规定修建时，可按本办法“11.4“条规定推定砌筑砂浆强度值。
11.6、当砌筑砂浆强度检测成果不大于2.0 MPa或不不大于15 MPa时，不适当给出详细检测值，可仅给出检测值范畴 ﹤2.0 MPa或﹥15 MPa。
-砌筑砂浆抗压强度值(MPa)，精准至0.1 MPa；
11.7、砌筑砂浆强度推定值，宜相称于被测墙体所用块体作底模同龄期、同条件养护砂浆试块强度。
11.8、检测强度最后计算或推定成果，砌筑砂浆强度应精准至0.1 MPa。
12、检测报告
报告内容涉及：
1、建设单位名称；2、工程名称或单位工程名称；3 、设计单位、施工单位及监理单位名称；4、砂浆设计强度及原材料；5、砌体砌筑日期；6、取样部
XXXXXXXXX
作 业 指 导 书
第 13 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
位（如有必要时列出各测区抽检位置及其强度值）；7、出具报告单位名称、检测人、计算人、审核人及授权签字人；8、测试及报告日期；9、检查因素及其她需要阐明事项。
13. 原始登记表格（详见附表）

例题1：用回弹法检测某砌体第1测区第3测位砂浆强度，测得其平均碳化深度为d=2mm，平均回弹值为R=26，计算该测区测位砂浆强度换算值。（砂浆回弹法）
解：平均碳化深度为d=2mm，在1.0mm<d<3.0m之间由公式：
=4.85*10-4 R3.04 （10.3-2）
= =4.85**=0.000485*2.53=9.71 MPa
求出砌体第1测区第3测位砂浆强度换算值=9.71 MPa。
例题2：用回弹法检测某砌体第1测区第3测位砂浆强度，测得其平均碳化深度为d=3.2mm，平均回弹值为R=32，计算该测区测位砂浆强度换算值。
解：平均碳化深度为d=3.2mm，d<3.0m；由公式：（10.3-3）
=6.34*10-5 R3.60
==6.34*10-5*=0.0000634*262144=16.62 MPa
求出砌体第1测区第3测位砂浆强度换算值=16.62 MPa。
XXXXXXXXX
作 业 指 导 书
第 14 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
例题3：用回弹法检测某砌体第1测区第3测位砂浆强度，测得其平均碳化
深度为d=0.8mm，平均回弹值为R=30，计算该测区测位砂浆强度换算值。
解：平均碳化深度为d=0.8mm，d<1.0m；由公式：（10.3-1）
=13.97*10-5 R3.57
==13.97*10-5*=0.0001397*187638.9=26.21 MPa
求出砌体第1测区第3测位砂浆强度换算值=26.21 MPa。
例题4：某新建商业楼为三层砖混构造，±0.000以上4.200m如下墙体，采用MUl0承重多孔黏土砖、M10混合砂浆砌筑，4.200以上墙体采用MUl0承重多孔黏土砖，M7.5混合砂浆砌筑。依照规定，对4.200m以上，7.200m如下（即二层）墙体，作为一种检测单元，抽取6片墙体，凿除墙体粉刷层，对其用回弹法进行砌筑砂浆抗压强度级别推定。（已求得强度换算值见下表）（砂浆回弹法）
测区部位
测区数
f2i1
（MPa）
f2i2
（MPa）
f2i3
（MPa）
f2i4
（MPa）
f2i5
（MPa）
1#墙体
5
8.0
10.2
8.6
7.8
9.2
2#墙体
5
7.3
9.3
8.6
12.0
6.8
3#墙体
5
16.4
15.4
12.4
12.0
11.2
4#墙体
5
9.5
10.2
7.1
10.3
7.6
5#墙体
5
12.4
9.2
16.8
15.2
13.1
6#墙体
5
16.8
15.6
14.3
8.7
10.8
XXXXXXXXX
作 业 指 导 书
第 15 页 共 16页
受控编号：XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
解：1、已知每片墙体每个测点砂浆强度值，由公式（10.3-4）分别计算每片墙砂浆抗压强度平均值：
== （8.0+10.2+8.6+7.8+9.2）=8.76；
=（7.3+9.3+8.6+12.0+6.8）=8.8；
=（16.4+15.4+12.4+12.0+11.2）=13.48；
=（9.5+10.2+7.1+10.3+7.6）=8.94；
=（12.4+9.2+16.8+15.2+13.10）=13.34；
=(16.8+15.6+14.3+8.7+10.8)=13.24；
2、由公式（11.3-1）计算检测单元强度平均值：
= =（8.76+8.8+13.48+8.94+13.34+13.24）=11.1 MPa
有 = =11.1 MPa；
3、由于是新建工程，并且检测单元测区数少于6个，由11.5.1.2、条规定：当测区数n2不大于6时，可按下式计算：
= （11.5-3）
本测区第4#墙体砂浆抗压强度最小值=7.1 MPa；
则有 ==7.1 MPa；
求出该测区砌筑砂浆抗压强度级别推定值 =7.1 MPa。
附表 回弹法检测烧结普通砖砌体砂浆抗压强度原始记录 XXXXXXXXX
工程名称

检测日期

检查编号

回弹仪型号

回弹仪编号

率定值

工程部位
测区回弹值
回弹
平均值
平均碳
化深度
换算值
代表值
原则差
代表值
平均值
代表值
最小值

检测人： 记录人：
