电信光缆验收综合报告.doc

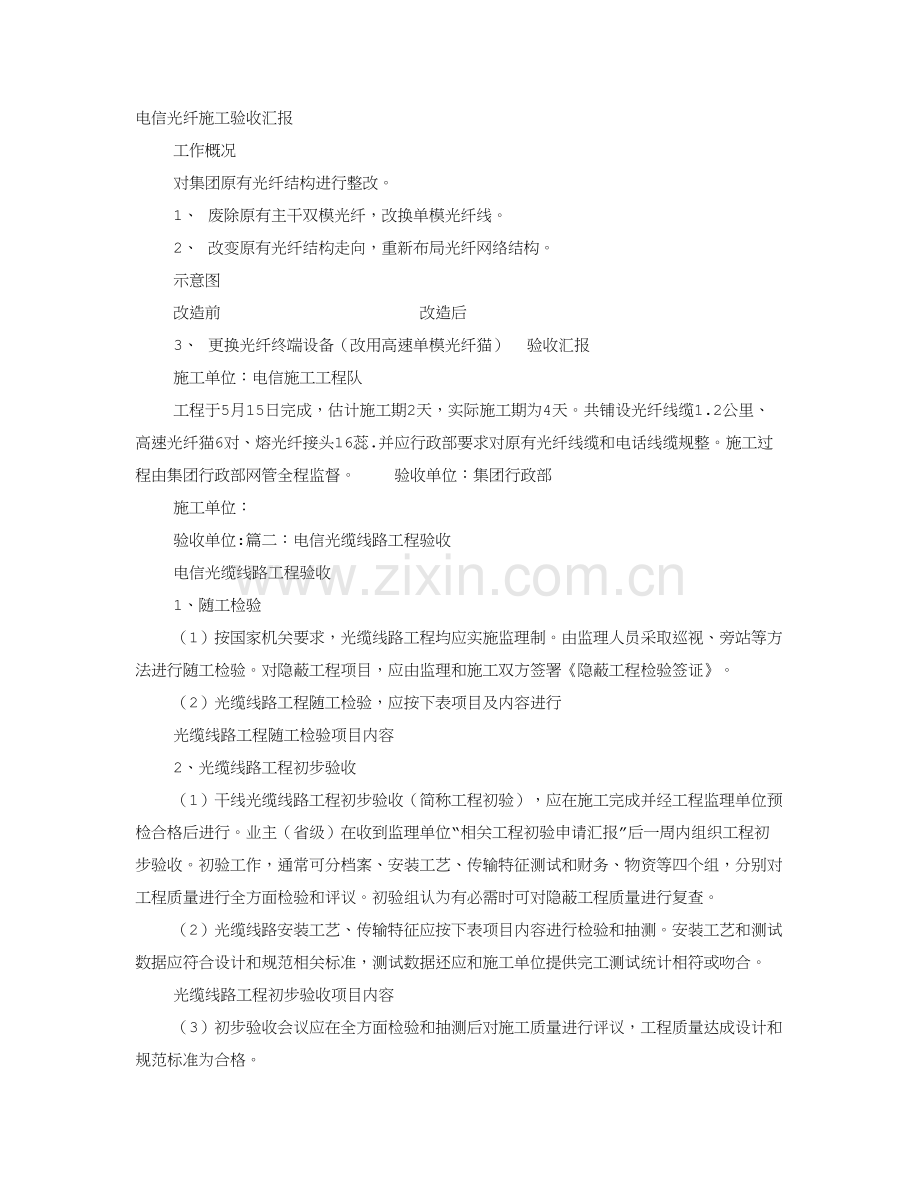

电信光纤施工验收汇报工作概况对集团原有光纤结构进行整改。1、 废除原有主干双模光纤，改换单模光纤线。2、 改变原有光纤结构走向，重新布局光纤网络结构。示意图改造前 改造后3、 更换光纤终端设备（改用高速单模光纤猫） 验收汇报施工单位：电信施工工程队工程于5月15日完成，估计施工期2天，实际施工期为4天。共铺设光纤线缆1.2公里、高速光纤猫6对、熔光纤接头16蕊.并应行政部要求对原有光纤线缆和电话线缆规整。施工过程由集团行政部网管全程监督。 验收单位：集团行政部施工单位：验收单位:篇二：电信光缆线路工程验收电信光缆线路工程验收1、随工检验（1）按国家机关要求，光缆线路工程均应实施监理制。由监理人员采取巡视、旁站等方法进行随工检验。对隐蔽工程项目，应由监理和施工双方签署隐蔽工程检验签证。（2）光缆线路工程随工检验，应按下表项目及内容进行光缆线路工程随工检验项目内容2、光缆线路工程初步验收（1）干线光缆线路工程初步验收（简称工程初验），应在施工完成并经工程监理单位预检合格后进行。业主（省级）在收到监理单位“相关工程初验申请汇报”后一周内组织工程初步验收。初验工作，通常可分档案、安装工艺、传输特征测试和财务、物资等四个组，分别对工程质量进行全方面检验和评议。初验组认为有必需时可对隐蔽工程质量进行复查。（2）光缆线路安装工艺、传输特征应按下表项目内容进行检验和抽测。安装工艺和测试数据应符合设计和规范相关标准，测试数据还应和施工单位提供完工测试统计相符或吻合。光缆线路工程初步验收项目内容（3）初步验收会议应在全方面检验和抽测后对施工质量进行评议，工程质量达成设计和规范标准为合格。（4）初步验收会议还应对施工图设计能否指导施工进行评议。施工图设计应达成深度要求按相关规范或要求。3、光缆线路工程完工验收（1）干线光缆线路工程完工验收，应由业主主管单位（集团企业）组织进行。（2）光缆线路工程完工验收，应在初步验收合格并经36个月试运行后进行。（3）光缆线路工程完工验收准备，应由各业主（省级）组织完工验收检验测试组，对工程进行全方面检验。检验内容包含：初步验收会议上提出工程遗留问题应整改处理合格。中继段光纤特征、光缆线路对地绝缘等指标，应进行近期维护普测基础上进行关键抽测，各项指标应符合标准。检验、抽测项目，可参考初步验收项目内容。（4）工程完工验收应对工程质量及档案、投资决算等进行综合评价。并对工程设计、施工、监理及相关管理部门工作进行总结。完工验收经过后颁发验收证书，正式投产。篇三：光缆验收规范目 次前 言 iii1. 总则 12. 引用标准 13. 定义 24. 光缆出厂检验 25. 光缆材料运输和仓储 26. 光缆到货检验和验收 37. 线路复测 58. 光缆配盘 69. 光缆敷设 610. 光缆接续 2111. 光缆成端 2312. 完工验收 23附录1 光缆开盘测试汇报 28附录2 直埋光缆底宽和顶宽及埋深要求 30附录3 气送光缆硅芯管规格、性能和埋深要求 31附录4 架空光缆净距、挂勾程式和敷设工艺 32附录5 光纤接头、光纤编号及光纤色谱表 34附录6 光缆全程损耗测试统计 36附录7 完工技术资料 37附录8 本规范用词说明 54前 言电力通信光缆是电力系统关键基础设施，是保障电网安全稳定运行关键手段，是电力企业信息化关键组成部分。为规范和完善电力通信常见光缆施工方法，保障光缆工程建设质量，特制订本规范。本规范关键参考资料在正文“2. 引用标准”中给出。本规范附录2、附录3、附录4为规范性附录。本规范附录1、附录5、附录6、附录7为资料性附录。本规范由广电通信中心提出并归口。本规范起草单位： 广电集团电力通信中心、佛山电力设计院本规范关键起草人：李杰、何杰、林卫铭1. 总则本规范要求了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、完工和验收要求，是电力光缆线路工程施工质量检验、随工检验和完工验收依据。适适用于本系统新建、扩建和改建电力光缆线路工程。多种光缆线路工程所用器材程式、规格、质量等均应符合本规范和设计文件要求，工程中不准使用未经判定合格器材。施工单位制订施工操作规程应落实本规范要求。本规范适适用于电力光缆通信线路，包含光纤复合架空地线（opgw）、全介质自承式光缆（adss）和一般光缆。本规范未列入之内容按设计文件办理。本规范解释权和修改权属广电集团企业。2. 引用标准下列标准所包含条文，经过在本规范中引用而组成本规范条文。本规范实施时，所表示版本均为有效。全部标准全部会被修订，使用本规范各方应探讨使用下列标准最新版本可能性。gb/t12357 通信用多模光纤系列gb/t 9771-（全部部分） 通信用单模光纤系列gb/t15972-1998（全部部分） 光纤 总规范（eqv iec 60793-1-1995）gb/t 7424.1-1998 光缆 第1部分 总规范（eqv iec794-1-1-1996）gb/t 7424.4- 光缆-第4部分：分规范 光纤复合架空地线gb/t 12507.1- 光纤光缆连结器第1部分：总规范dl/t 832- 光纤复合架空地线dl/t 788- 全介质自承式光缆dl/t 767- 全介质自承式光缆（adss）用预绞丝金具技术条件和试验方法dl/t 766- 光纤复合架空地线（opgw）用预绞丝金具技术条件和试验方法 yd/t 908- 光缆型号命名方法ydj 44-89 电信网光纤数字传输系统工程施工及验收暂行技术要求jb/t 8137-1999 电线电缆交货盘iec 60794-4-1-1999 光缆 第4-1部分：用于高压架空电力线光缆iec 607944: 光缆 第4部分：分规范沿电力线架设光缆ieee std 1138-1994 用于公用电力线路光纤复合架空地线ieee标准en187200: 电子元件质量确保一致体系分规范沿高压电力线（ocepl）架设光缆3. 定义3.1. 光纤复合架空地线 (opgw)含有一般架空地线和光纤通信能力双重功效复合线缆。3.2. 全介质自承式光缆（adss）本身包含必需支撑系统可在电力杆塔适宜位置上加挂介质光缆。3.3. 一般光缆用于常规埋地、管道或架空光缆。3.4. 光单元由光纤及其金属和/或非金属保护材料组成光缆部件。3.5. 额定拉断力（rts）adss和opgw结构计算拉断负荷。3.6. 最大许可张力(mat)adss和opgw在预期最恶劣运行条件下最大张力，通常推荐为40%rts。4. 光缆出厂检验在光缆交货前，应依据协议进行出厂检验，除非另有约定。必需时，应依据约定进行光缆和金具适配性检验并签署验收汇报。5. 光缆材料运输和仓储5.1. 光缆包装和盘具要求5.1.1. 光缆产品应盘装出厂，小尺寸软光缆或设备内光缆可成圈出厂。每盘（圈）光缆只能是一个制装长度，除非另有约定。5.1.2. 光缆应紧密整齐地绕在包装盘上，每盘实际长度应依据经确定配盘表要求长度，不充许负公差。光缆外端应该牢靠固定在缆盘内，两端应密闭并含有表示端别颜色标志。通常，始端a为红色，末端b为绿色。其内端在不损坏缆盘情况下应能很轻易移出不少于3m长度，供性能测试用。5.1.3. 缆盘筒体直径、最外层和侧板边缘距离参见表1。5.1.4. 缆盘上应标明：a） 制造厂名称和产品商标；b） 光缆标识；c） 长度；d） 毛重(kg)；e） 制造年、月；f） 表示缆盘正确旋转方向箭头；g） 确保贮运安全其它标识。5.1.5. 每盘opgw上应附有合格书，合格书上应标明：a） 盘号；b） 产品标识；c） 每根光纤光衰减实测值。5.1.6. 缆盘尺寸和承重应符合要求。表1 缆盘筒体直径、最外层和侧板边缘距离光缆型式 缆盘筒体直径 最外层和缆盘侧板边缘距离（mm）adss 30倍光缆外径 60opgw 25倍光缆外径 30一般光缆 符合相关要求 符合相关要求5.2. 光缆附件包装a） 应用符合要求纸箱、木箱、铁箱包装。b） 对悬垂线夹，耐张线夹内层条应在其中心位置或安装起始位置涂有颜色标志，使金具缠绕长度符合要求。c） 对耐张线夹外层条，在距心形环预绞丝两组交叉处应涂有颜色标志标出起缠位置，以确保预绞丝有效长度符合标准。d） 每组预绞丝应备有标签，注有生产单位、生产日期、型号、适用缆径等。e） 包装箱外应注明“防潮 勿压”字样并避免弯曲变形。5.3. 光缆运输和仓储a） 缆盘必需竖直放置，不许可平放和堆放，并要有防移动方法；b） 光缆盘滚动应按标明指示标志进行，但不得作长距离滚动；c） 光缆装卸应轻吊轻放，严禁将缆盘直接从运输机械上滚下或拖下；d） 在运输过程中要用合适吊车或叉车，吊装时要用适宜缆绳从缆盘轴孔中穿过；用叉车时，不许可和外层光缆相碰；e） 光缆应避免遭受挤压、冲撞和其它任何机械损伤，预防受潮和长时间暴晒；f） 若使用全木盘，在运输转移过程中和过程后，必需检验紧固钉是否需要重新整固。 g） 储运温度控制在-40+60，假如超出这个温度范围，交付使用前应进行复检。 6 光缆到货检验和验收开工前，应对运到工地光缆、器材规格、程式进行数量清点和外观检验，如发觉异常应作关键检验，对光缆、连接器等还应进行光学特征、电特征测试。工程所用光缆器材必需有产品质量检验合格证，应查对厂方提交产品测试统计所列项目及指标，是否符合相关标准、设计要求或订货协议要求。6.1 到货检验6.1.1 产品资料查对a） 查对光缆规格、长度、工程名称等，并和光缆施工设计图对照。检验出厂测试统计和合格证。对照技术文件审查光纤类别、几何尺寸、光学性能和光缆机械性能、电气性能等指标。b） 审查配套金具合格证和出厂检验统计，查对金具数量和型号规格是否和施工设计要求相符合。6.1.2 产品外观检验a） 检验缆盘包装是否损坏，再移去缆盘包装材料和缆盘护垫，仔细检验护垫、缆盘和缆盘上最外层光缆外皮有没有损伤，光缆端头封装是否良好，对于包装严重损坏或光缆外皮有损伤，应具体统计，在光缆指标测试时作关键检验。b） 仔细察看缆盘中心通孔边缘，确定是否因为运输不妥造成缆盘中心通孔受损和通孔内是否存在障碍物。c） 检验金具外观上是否有在运输中遭到损坏以至于使金具强度降低。对于包装损坏严重或光缆外皮有损伤，应做好统计，并在光缆开盘测试时作关键检验。6.2 光缆开盘检验6.2.1 结构及完整性检验检验内容见表2，如有不符应作统计。表2 结构及完整性检验序号 检验内容 opgw adss 一般光缆1. 结构完整性及外观 2. 松套管色别 3. 不锈钢管标识 4. 管内填充物 5. 光纤识别 6. 光缆结构尺寸 7. 绞合节距 8. 外层绞向 9. 内垫层和外护套厚度 10. 缆芯结构 11. 缆内填充物 12. 光缆标志 13. 标志牢靠性 14. 计米标志 15. 计米长度 6.2.2 开盘测试光缆现场检验应测试光纤衰减常数和光纤长度，所测数据可和出厂数据对比，以核查在运输中受损情况，该数据还可和安装后所测数据比对，以检验在安装过程中和接续后改变（提议用同一台仪表）。测试仪表应经过计量部门校验并取得合格证，测试方法按iec、itu-t、国家标准等要求。 光纤衰减偏差要求见表3。长度偏差宜为0+100m正偏差。光缆护层对地绝缘电阻应符合相关标准。测试完成后光缆端头应重新密封并恢复包装。光缆开盘测试项目及格式见附录1。表3 损耗测量精度要求光纤类型 工作波长 单位长度衰减偏差（db/km）正确要求 通常要求多模光纤 850nm 0.1 0.21300nm 0.1 0.2单模光纤 1310nm 0.03 0.051550nm 0.03 0.056.3 其它器材检验光纤连接器应含有良好反复性和交换性，带尾纤连接器尾纤长度要符合设计要求，外皮无损伤，连接损耗和尾纤各项参数符合协议要求或设计要求；多种粘接材料、粘接剂、堵塞剂应检验其使用使用期，凡超出使用期一律不得在工程中使用；管道光缆所用塑料子管材质、规格、盘长均应符合设计要求。16. 线路复测16.1. 路径选择全方面符合国家建设各项方针政策，综合考虑运行安全、经济合理、施工方便等原因。 明确线路起讫点及中途必经点位置，按线路起讫点间距离最短标准。通常应尽可能选择长度短、特殊跨越少、水文和地质条件好路径；尽可能避开森林、绿化区、果木林、公园、防护林带等，当必需穿越时应尽可能选择最窄处经过，以降低砍伐树木；尽可能少拆迁房屋及其它建筑物；尽可能少占农田；尽可能避开地形地质复杂和杆塔稳定受威胁不良地段。在保障线路运行安全前提下，为使线路建设愈加经济合理，在一些区域不得不进行障碍跨越时，可合适考虑光缆对电力线、通讯线、铁路、公路、通航河流、房屋等跨越。电力特种光缆（adss/opgw）标准上随输电线路选择路由，并充足考虑光缆机械、电气及耐环境影响性能。一般架空光缆、特种光缆引下光缆等在跨越障碍物时，最小净距应符合附录4要求。16.2. 路由复测以同意施工图设计为依据，查对路由走向、敷设位置和接续点环境是否安全可靠、便于施工维护，如环境改变必需对施工图进行修改时，属小范围修改由施工单位提出具体意见经建设单位同意确定；属较大范围变动（如改变敷设方法、改变路由等），应做实地勘察，做出比较方案并经设计单位同意后报原同意单位同意。复测中继段距离时应依据地形起伏丈量，核实敷设总长度应充足考虑接头重合长度、多种必篇四：当地网光缆工程设计、施工、验收规范(定稿)东莞当地网光缆工程设计、施工、验收规范当地网光缆网是当地网业务基础网络和关键载体，伴随“光进铜退”不停深入推进，光缆建设不停增多。为延续当地网光缆工程在设计、施工、验收等步骤标准一致性，不停提升光缆工程设计水平和施工完工质量，提升光缆资源占用规范性和光网资源数据正确率，提升新建光缆工程一次性验收经过率，确保光缆在工程完工验收合格后立即转入维护，参考通信线路工程设计规范（yd 5012-），结合东莞当地网实际情况，特制订本规范。本规范基础思绪是：针对不一样网络层级光缆、不一样施工场景，制订不一样设计、施工、验收标准，即光缆网络分层级，光缆工程设计、施工、验收分等级。第一部分 光缆类型1.1. 中继光缆：连接不一样镇区之间母局或接入网机房（含模块局、光纤站，以下同）之间光缆，按资源编码规范要求以zjg作为光缆标识。1.2. odn光缆：指各镇区内母局机房、接入网机房、光交接箱之间互联光缆。1.3. 引入层光缆：指各镇区内母局机房、接入网机房、光交接箱连接光分线箱、接入点和各类应用型光缆，包含视频监控点、大用户、epon专线、c网、wifi、fttb等场景末梢接入段光缆。1.4. ftth光缆：指pon网络中，引入小区和小区内连接光分线箱光缆。1.5. 当出现新建光缆无法归类到以上四类光缆分类情况，由验收组织部门负责召集各验收相关部门开会讨论按以上四类光缆分类进行归类处理。第二部分 光缆线路设计、施工、验收规范管道光缆（含管道引上）：2.1. 管道包含电信产权（包含电信租用）管道、非电信产权管道，以下管道光缆设计、施工、验收规范无特殊说明，为管道光缆设计、施工、验收通用性规范，非电信产权管道光缆施工、验收规范有不一样做特殊说明。2.2. 严禁在电力企业管道、下水道、污水管、排水渠内敷设光缆；严禁在非电信产权管道中敷设中继光缆、odn光缆。2.3. 非电信产权管道包含用户或物业范围管道、其它通信运行商管道、非电力类市政公共管道。2.4. 在她通信运行商管道、非电力类市政公共管道布放光缆，应取得业主同意，验收时应提交业主方确定管道使用确定书，光缆工程设计方案及施工应布放pe子管。2.5. 严禁在长途光缆管孔（含pvc大孔和pe子管）内敷设当地网光缆。2.6. 扩建中继光缆、odn光缆时，应结合网络系统整体性，在光缆设计阶段，应优先考虑不一样道路电信产权管道上扩建新路由光缆，以增强网络安全性。2.7. 在电信产权管道中，因为现场无管道（孔）资源，需和通信光缆同子管布放要求明确以下：24芯以上（不包含24芯）光缆不许可和光缆同子管布放；24芯以下光缆（包含24芯）能够和光缆同子管，且同一路由管道段（人井人井之间）中同一子管不超出2条光缆，光交接箱下方引上处、管道架空或挂墙引上处，同一子管不超出3条光缆；引入光交接箱非局向光缆，不得和连接光交接箱局向光缆同子管；同子管布放段落应在完工图纸上注明。2.8. 在电信产权管道中，因为现场无管道（孔）资源，需和通信电缆同孔布放要求明确2.9.2.10.2.11.2.12.2.13.2.14.2.15.2.16.2.17.2.18. 以下：严禁光缆和电缆同子管布放；中继光缆、odn光缆布放需要和电缆同大孔布放，需由施工单位提交汇报，并由建设、设计、施工、验收部门共同现场确定；中继光缆、odn光缆和电缆同大孔必需布放pe子管，避免电缆回收拉伤光缆；引入层、ftth光缆和电缆同大孔标准上要求布放pe子管，管道资源确实担心，许可布放纺织子管。 用户或物业范围管道（非电力线环境下）：标准上要求布放pe子管或纺织子管；如受现场条件限制确实无法布放，可直接穿放光缆；用户或物业要求不放子管，验收时应和用户或物业现场确定。 用户或物业范围管道（电力管道或电力沟渠环境下）：必需布放pe子管；施工前应提交现场情况汇报（电子邮件）；施工时，要求pe子管和光缆在远离电力线一侧布放；电力管道中布放pe子管和光缆，应避免和电力线同大孔；在井内对光缆做保护，并绑扎、固定到远离电力线一侧或上方，严禁和电力线绑扎在一起；电力沟渠中应将pe子管和光缆沿远离电力线一侧沟渠壁面固定、绑扎，严禁把子管和光缆直接放在沟渠底部。 子管敷设要采取三色或四色满容量敷设；经过非直通人手井布放子管（含pe子管和纺织子管），必需将子管截开；pe子管在井内出pvc大管1015厘米处截平，并套上塞鼓，不敷设光缆空子管要套上子管端帽。 相关纺织子管使用要求：144芯以上（包含144）优先采取pe子管，管道资源担心情况下能够使用纺织子管，需在完工图纸上注明；中继光缆严禁使用纺织子管，只能使用pe子管。 在人井内应顺着井壁绑扎整齐牢靠，新建光缆不能和其它光、电缆线交叉；光缆应绑扎在托架上，没有托架应在人井内壁加装或利旧膨胀螺丝固定；光缆在转弯井内转角处要绕人井弯角外侧固定，井内光缆无需使用保护管对井内光缆进行保护。 井内光缆盘留不需要缠保护皮；引上处光缆盘留标准上放置在人手井内（距离引上点12个人手井）；光缆盘留绑扎和固定采取套塑扎线，不能用扎带或其它材料替换，绑扎点34个；管道光缆盘留圈（为圆形）直径50cm；两个光缆盘留间隔不超出1000米。 中继光缆、odn光缆井内光缆盘留要求：中继光缆、odn光缆井内光缆盘留标准上盘留在人井或双页手井内；人井内单个盘留长度1012米，手井内单个盘留长度68米，光缆接头两侧光缆各按以上长度二分之一盘留；每条光缆最少应在进入电信机房、光交接箱等电信设施前12个人手井内或机楼地下室进行盘留；光缆成端-成端、成端-接头、接头-接头等光缆熔接点之间长度达成1000米及以上，路由中间应增设1个光缆盘留；光缆长度超出1000米，每增加1000米，路由中间增设1个光缆盘留；光缆路由中间接头盘留，应结合光缆全长考虑，在全程路由中均匀分布盘留。 引入层光缆、ftth井内光缆盘留要求：人手井内单个盘留长度56米，光缆接头两侧光缆各盘留3米；光缆成端-成端、成端-接头、接头-接头等光缆熔接点之间长度达成1000米及以上，路由中间应增设1个5 米光缆盘留；光缆长度超出1000米，每增加1000米，路由中间增设1个5 米光缆盘留；光缆路由中间接头盘留，应结合光缆全长考虑，在全程路由中均匀分布盘留。 碰到杆路架空或沿墙隶属管道引上点，设计和施工中，光缆盘留优先放置在引上前12个人手井内，若现场条件受限，可固定在电杆头或墙壁上；引上处盘留应结合光缆全程盘留一并考虑，不予反复盘留。 管道光缆应按设计进行盘留（含接头盘留），并在完工图纸上标明盘留位置、长度；光缆盘留应绑扎在托架上，没有托架应在人井内壁加装膨胀螺丝或利旧固定；管道2.19.2.20.2.21.2.22. 光缆盘留固定采取套塑扎线，不能用扎带或其它材料替换。 每个人井内光缆要悬挂资源牌，光缆在引上人手井内和引上顶点位置要挂资源牌，资源牌要和光缆段资源编码一致，光缆牌固定采取套塑扎线，不能用扎带或其它材料替换。 管道光缆引上处，原本没有引上管，应采取pvc管或钢管增加引上管，出土高度2米，且一次性放满pe子管（每个大孔4条子管），要求pe子管向下穿过引下拐角处抵达人手井内，向上抵达吊线下沿20cm处；引上管应结合现场环境，采取抱箍、镀锌铁线（2.2以上）进行固定。 在人手井内新建管道引接、连接时（俗称“开窗”），严禁在人井口下方（俗称“井脖子”）开孔。 人井井圈损坏、井盖丢失、人井被埋等管道路由设施问题，不作为光缆验收不经过事由，相关维修问题由相关县级分企业负责整改，非电信资产人井由县级分企业负责联络业主整改。杆路架空光缆：2.23. 严禁在树木、竹竿（梯）等非正常杆路路由上布放光缆；严禁在广电杆路、电力杆（塔）、路灯杆、监控杆等非电信杆路上布放光缆。2.24. 标准上严禁跨越国道、省道、市级公路、镇区主干道（含双向四车道及以上）、繁荣商业街新建杆路架空光缆。杆路架空光缆跨一般公路、杆路架空过工厂或企业大门口，若原吊线没有悬挂反光标识，需补充悬挂反光标识。2.25. 新建架空杆路，杆路走向、电杆拉线（撑杆）埋设位置、杆高杆距、拉线程式、光缆接头位置、盘留光缆位置、杆路总长度等需和工程设计相符，新设电杆、拉线影响线路及交通安全，要加拉线反光套管。2.26. 新建杆路架空，中继光缆和odn光缆吊线高度不低于6.5米，其它光缆吊线高度不低于5.5米。2.27. 利旧杆路架挂光缆时，工程设计中应对杆路强度进行核实，确保安全。利旧杆路布放光缆，要求沿线电杆不得有严重倾斜，倾斜10度以上电杆，应在设计中做扶正方案；利旧电杆不得破裂、露筋，设计路由存在这类情况，应在设计中做更换方案；利旧吊线架挂光缆时，工程设计中应对旧吊线机械强度进行核实，为确保吊线安全，要求不得利旧严重腐蚀或断股吊线，应在设计中做更换方案或新增吊线；吊线下垂，应在设计中做吊线收紧方案。2.28. 利旧杆路架空吊线跨路，中继光缆和odn光缆吊线高度不低于5.5米，其它光缆吊线高度不低于4.5米，不符合以上要求则需更改设计路由。2.29. 利旧杆非跨路部分架空杆路，利旧杆路吊线高度不低于4米，不符合以上要求则需更改设计路由。2.30. 沿架空杆路敷设，附挂中继光缆和odn光缆，同一吊线附挂不超出3条光缆（含新增其它光缆施工），且严禁中继光缆和odn光缆和电缆混协议吊线；其它光缆许可和100对及以下电缆同吊线。2.31. 沿架空杆路敷设，严禁光电缆同挂钩，光缆挂钩间距要求503cm挂钩均匀、不走位，新建光缆和吊线、原有光电缆无交叉。2.32. 杆路架空光缆接头盒能够安装在电杆或吊线上，并固定牢靠。2.33. 杆路架空光缆盘留不需要缠保护皮；光缆盘留（含接头盘留）须安装牢靠，盘留绑扎整齐美观，符合设计要求；杆路架空中继光缆和odn光缆盘留圈（为圆形）直径50cm，其它光缆直径40cm，盘留长度和绑扎要求（含绑扎使用材料）参考管道光缆盘留标准。2.34. 新建光缆要求每条电杆悬挂资源牌，资源牌要和光缆段资源编码一致，光缆牌固定采取套塑扎线，不能用扎带或其它材料替换。2.35. 依据通信线路工程设计规范（yd 5102-），杆路架空光缆和其它线路设施交越时，最小净距离按以下要求实施：替换）包封保护。2.37. 严禁在杆路架空路由上套pe子管敷设光缆。挂墙光缆【不管是否利旧吊线】2.38. 挂墙光缆利旧吊线时，工程设计中应对旧吊线机械强度进行核实，为确保吊线安全，要求不得利旧严重腐蚀或断股吊线，应在设计中做更换方案或新增吊线；吊线下垂，应在设计中做吊线收紧方案。2.39. 沿挂墙路由吊线要求采取钢绞线，严禁用铁线替换或采取光缆自承式施工；城中村、工业区、住宅区等建筑密集区跨3米以内小路可采取套塑钢丝绳或小型钢绞线施工；挂墙光缆跨一般公路、杆路架空过工厂或企业大门口，若原吊线没有悬挂反光标识，需补充悬挂反光标识。2.40. 标准上严禁在正常挂墙路由上套pe子管敷设光缆，特殊环境下必需使用pe子管保护，在以下各规范要求内说明。2.41. 光缆沿房屋墙壁敷设：沿墙段落，挂墙高度不低于3米，ftth光缆可按小区物业要求合适调整挂墙高度和挂墙施工方法，施工前提交施工情况说明（电子邮件）；挂墙跨路段落，在城中村、工业区、住宅区等建筑密集区，高度不低于3.5米；跨车行道不低于4米。2.42. 沿围墙敷设，应以美观、安全为主：砖体围墙，光缆应尽可能敷设在围墙内侧或围墙顶部平面，并绑扎美观、固定牢靠；栏杆式围墙，应优先考虑在物业或用户范围内侧墙根套pe子管直埋，并在完工图纸中明晰标明直埋光缆地点和深度；或在用户要求下，沿墙根固定。2.43. 严禁中继光缆和odn光缆沿围墙路由敷设；光缆沿墙敷设，附挂中继光缆和odn光2.44.2.45.2.46.2.47.2.48.2.49.2.50.2.51. 缆，同一吊线附挂不超出3条光缆（含新增其它光缆施工），且严禁中继光缆和odn光缆和电缆混协议吊线；其它光缆许可和100对及以下电缆同吊线。 光缆沿墙敷设，许可光电缆同挂钩，光缆挂钩间距要求503cm挂钩均匀、不走位，新建光缆和吊线、原有光电缆无交叉。 挂墙敷设光缆不能经过垃圾堆或易起火地方，标准上应避开经过酒店、大排挡、饭堂、工厂等有烟囱口或废气口路由；无其它路由时，要用角铁支架撑开间隔不少于30cm，光缆要套pe子管保护，子管延伸出受热区外30cm。 挂墙光缆挂资源牌：要求直线距离每隔50米、挂墙拐弯处附挂一个光缆资源牌，跨路、跨巷两端挂资源牌。 任何环境下严禁光缆随意摆放，严禁光缆沿阳台、楼顶敷设时不固定，应避免光缆挂在阳台、窗户防盗窗上。 光缆引入小区、用户或基站，要求沿墙体固定好光缆，以美观、安全为主，标准上应优先采取沿弱电井或弱电槽敷设，尽可能避免沿外墙引入三楼（含三楼）以上楼层尽可能避免沿外墙引入三楼（含三楼）以上楼层；楼内没有弱电井或弱电槽：若外墙含有钉固条件（使用半圆不锈钢铁条和墙壁螺丝）情况下，使用6分pvc管（20mm）保护，并按墙壁光缆规范钉固；若外墙不含有钉固条件，通常使用角铁（墙体上下方各一个）加1.6钢绞线收紧，光缆加6分pvc管保护绑扎在钢绞线上。 挂墙光缆光缆盘留不需要缠保护皮；标准上路由中间挂墙段落不做光缆盘留，实际需要设置盘留（如按设计中间有接头），盘留应绑扎整齐美观，挂墙光缆中继光缆和odn光缆盘留圈（为圆形）直径50cm，其它光缆直径40cm，盘留长度和绑扎要求（含绑扎使用材料）参考管道光缆盘留标准。 挂墙光分线箱旁光缆盘留以美观为主：按施工实际需要，进出光分箱光缆全部需要盘留，长度标准上控制在 3 米以内，3米长度包含：光缆在箱体内裸纤盘留长度、光缆出箱体下留自然弧长和光缆在箱体上方打圈盘留长度；光缆盘留圈直径不得超出 40 厘米；标准上光缆盘留依据箱体进线口统一放置在光分箱左侧或右侧上方（不低于箱体下沿），采取叠加方法放置，不得分列盘留、多处盘留等，光缆盘留采取带钩膨胀螺丝固定；光缆盘留只需绑扎好，无需用电工胶布或其它管套包裹；光分箱体旁引线（包含引入箱体、离开盘留段落），新放光缆必需用绑扎到旧光缆上，务必和原有光缆保持走线一致；因敷设原因过长，要求将光缆拉到沿墙段落处。
