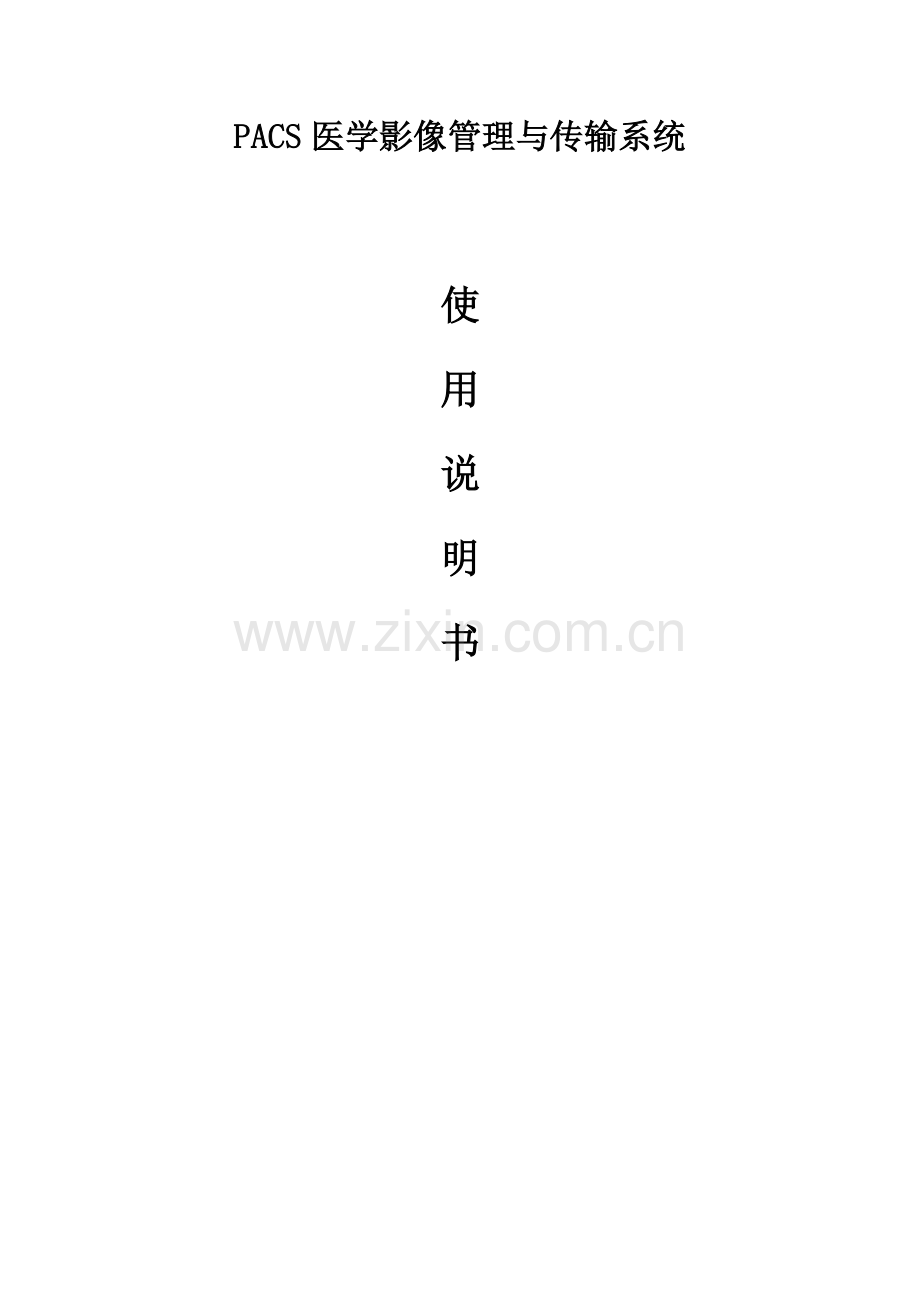

PACS医学影像管理与传输系统

使
用
说
明
书

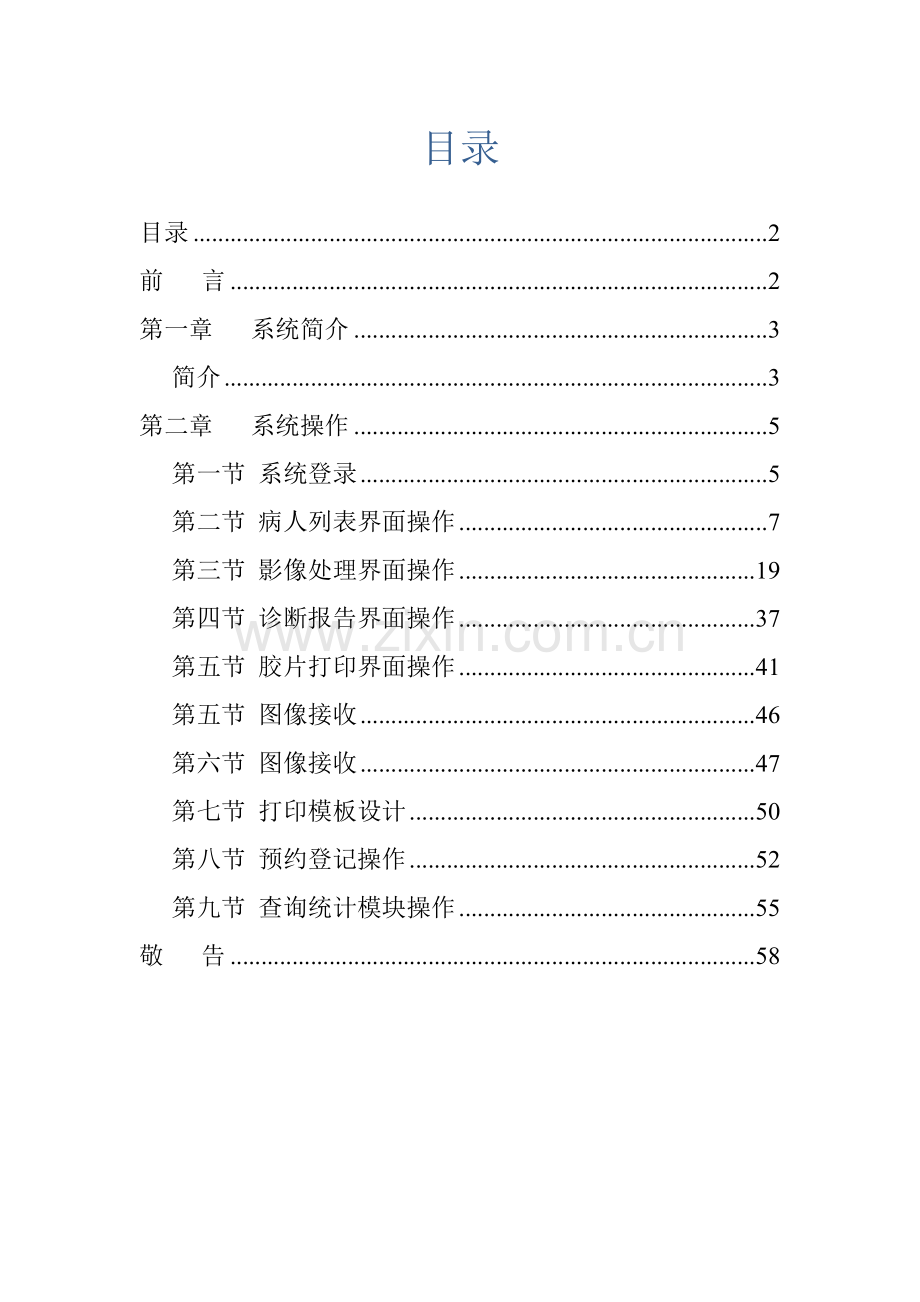

目录

目录 2
前 言 2
第一章 系统简介 3
简介 3
第二章 系统操作 5
第一节 系统登录 5
第二节 病人列表界面操作 7
第三节 影像处理界面操作 19
第四节 诊断报告界面操作 37
第五节 胶片打印界面操作 41
第五节 图像接收 46
第六节 图像接收 47
第七节 打印模板设计 50
第八节 预约登记操作 52
第九节 查询统计模块操作 55
敬 告 58

前 言

伴随计算机影像信息技术飞速发展，影像数字化存放和管理，医学影像图文资料传输已经日益成为各级医院，影像设备升级关键方面。因为这项工作不仅显著降低成本，提升医务效率、增加经济效益和增强辅助诊疗，还能处理档案存放和管理问题，实现信息资源共享，使医院影像分析和存放水平大大提升。这也为整个医疗系统在很快未来实现图文影像信息互联打下良好基础。
为满足医疗卫生领域广大影像工作者、医生和医院管理工作者需求，我企业应用现代计算机技术、数码影像摄取技术、图像处理技术和网络技术开发PACS医学影像管理和传输系统软件，实现了医院胶片影像数字化、图像存放数字化和网络管理现代化，使医院以较小投资进入信息化诊疗、存放和医务管理新时代。

第一章 系统介绍
介绍
PACS医学影像管理和传输系统软件可对医学仪器输出视频信号进行接收、处理、存放、汇报输出、管理、查询等，并支持网络，实现资源共享。为医院对病人信息资料进行数字化、科学化、网络化管理提供了必需工具，大大降低了成本，带了很好经济效益和社会效益，广泛应用于医疗、教学等领域。

第二章 系统操作
第一节 系统登录
1、双击桌面上预约图标 ，稍等片刻屏幕出现以下界面：

2、输入用户标识，系统会自动提醒真是名称，以下：

3、假如输入密码错误，将会提醒以下：

4、若输入密码是正确，将进入软件主界面（病历界面），以下：

第二节 病人列表界面操作
1、病人列表界面以下：

正常状态下，界面会显示当日检验病历列表，并以倒序形式排列，假如需要手动刷新病历列表，点击下部，假如需要依据条件查询，你能够在查询按钮上面条件区域，填充你需要内容，然后点查询即可！
查询条件解释以下；
A、 病人ID:病人ID号码；
B、 病人姓名：病人名字；
C、 年纪：病人年纪；
D、 检验部位：病人检验部位；
E、 设备类型：病人检验设备类型，如：CT、DR、MR等；
F、 汇报医师：给某个病人书写汇报医师；
G、 送诊科室：病人送诊科室及开此次医嘱科室；
H、 开始日期：病人检验开始日期；
I、 结束日期：病人检验结束日期；
J、 影像所见：病人检验汇报描述；
K、 检验结论：病人检验汇报结论部分。
下部按钮功效解释以下;
A、 查询：查询符合上部填充条件检验病人列表；
B、 清除：清除填充查询条件；
C、 我病人：查询汇报医生是现在用户病人列表；
D、 胶片打印：查询已经打印过胶片病历列表；
E、 胶片未打印：查询没有打印过胶片病历列表；
F、 汇报已打印：查询已经打印过汇报病历列表；
G、 汇报未打印：查询没有打印过汇报病历列表；
H、 今天：查询今天病历列表；
I、 昨天：查询昨天病历列表；
J、 前天：查询前天病历列表；
K、 一周内：查询一周内病历列表；
L、 半月内：查询半月内病历列表；
M、 一月内：查询一月内病历列表；
N、 二月内：查询二月内病历列表。

2、选择左边列表中一条统计，以下图：

然后在右面【诊疗汇报信息】区域，会显示病人汇报信息,显示格式以下图示：

切换【DICOM图像】，在右部将会显示dicom图像，能够经过拖动右部滚动条或滚动鼠标中间滚动轮看到更多图像，图示：

切换【诊疗汇报图像】，在右部将会显示该病人诊疗汇报图像，能够经过拖动右部滚动条或滚动鼠标中间滚动轮看到更多图像，图示：

3、菜单功效解释
1）、文件：
A、打印设置：设置打印机等信息；
B、退出：退出系统；
2）、编辑：
A、显示DICOM图像：显示选中病历dicom图像；
B、显示诊疗汇报图像：显示该病人诊疗汇报图像；
3）、查询：
A、 今天：查询今天病历列表；
B、 昨天：查询昨天病历列表；
C、 前天：查询前天病历列表；
D、 一周内：查询一周内病历列表；
E、 半月内：查询半月内病历列表；
F、 一月内：查询一月内病历列表；
G、 二月内：查询二月内病历列表。
H、 胶片打印：查询已经打印过胶片病历列表；
I、 胶片未打印：查询没有打印过胶片病历列表；
J、 汇报已打印：查询已经打印过汇报病历列表；
K、 汇报未打印：查询没有打印过汇报病历列表；
4）、视图：
A、工具栏：显示或隐藏工具栏信息；
B、状态栏：显示或隐藏状态栏信息；
5）、系统设置：
A、框架模式设置：
点击【系统设置】菜单下【框架模式设置】，将会显示以下界面：

A-1、系统框架设置：

【1】、系统框架区域：有三个选项可供选择，弹出图像处理框架、弹出诊疗汇报框架、弹出胶片打印框架，若选中话，将在选择某个病历双击后弹出该框架。
【2】、框架所在屏幕设置：设置屏幕个数；
【3】、框架排列次序：

经过上移或下移，能够设置框架显示次序，缺省设置，则会把默认次序显示为：病人列表框架、图像处理框架、诊疗汇报框架、胶片打印框架。
【4】、按钮功效：
应用：点击应用，则会把设置信息应用到程序中；
确定：点击确定，则会把设置信息应用到程序中；
退出：点击退出，则会退出系统设置对话框。
A-2、影像打开模式：

【1】、双击病人列表：

【2】、图像处理：

【3】、诊疗汇报：

【4】、其它设置：

A-3、窗口布局设置：

【1】、图像处理：设置图像处理界面图像显示模式；
【2】、胶片打印：设置胶片打印界面图像显示模式；
A-4、检验部位设置，能够依据设备和科室设置检验部位：

A-5、汇报元素设置：

能够自己依据需要设置每个基础控件位置和显示名称。
B、发送短信：

能够输入手机号码和内容，点击确定发送短信；点取消能够退出此界面。
注意：此功效是建立在有硬件模块基础上。
6）、帮助：点击相关，将显示以下信息；

第三节 影像处理界面操作
点击软件下面影像处理按钮【】，将会显示影像处理界面，以下：

界面包含以下多个部分：
1、 菜单：
1）、文件：
A、打开单个DICOM文件，点击后后显示以下：

然后选择所在文件夹DICOM图像即可。
B、打开一般目录下DICOM文件，点击后后显示以下：

然后选择DICOM图像所在文件夹即可。
2）、显示：
A、显示/隐藏定位线：选中后定位图将显示定位线，不选中，定位图定位线将消失，以下：
【选中】
【未选中】
B、目前影像序列播放：

目前序列影像将依据选择速度向前或向后播放，若选中了循环播放话，影像将循环播放。
C、显示/消藏覆盖信息：选中后图像将显示文字信息，不选中，图像文字信息将消失，以下：
【选中】
【未选中】
3）、影像处理：

A、 窗宽窗位灵敏度；

B、 窗宽窗位调整：将鼠标右键功效切换为调整窗宽窗位；
C、 预设窗宽窗位：使用预设窗宽窗位值，以下；

D、 输入窗宽窗位值：

E、 初始窗宽窗位：将窗宽窗位初始化；
F、 DSA数字剪影：对图像进行数字剪影处理；
G、 黑白反转：对选中图像进行负像处理，效果图；

H、 向左旋转90°，以下图：

I、 向右旋转90°，以下图：

J、 水平翻转，以下图：

K、 垂直翻转，以下图：

4）、影像测量：

A、 直线：直线测量，以下图：

B、 角度测量：角度测量，以下图：

C、 矩形：矩形测量，以下图：

D、 圆形：圆形测量，以下图：

E、 椭圆：椭圆测量，以下图：

F、 曲线：曲线测量，以下图：

G、 文字：文字标注：

H、 移动：将鼠标左键状态切换为移动；
I、 删除：删除图像标注和测量；

5）、图像转换：

A、 图像输出：将图像转成一般格式保留，如BMP、JPG等

B、 输出到诊疗汇报：将选择图像加载到诊疗汇报中去，使其在汇报中表现；
6）、设置-同时调整：将图像调整状态设定为同时调整；

2、 快捷按钮：

A、 打开一般目录下DICOM文件，点击后后显示以下：

B、 打开单个DICOM文件，点击后后显示以下：

C、 图像输出：将图像转成一般格式保留，如BMP、JPG等

D、 同时/异步调整图像：将图像调整状态设定为同时或异步调整状态；
E、 窗宽窗位调整：将鼠标右键功效切换为调整窗宽窗位；
F、 图像移动：将图像左键切换为移动状态；
G、 输出到诊疗汇报：将选择图像加载到诊疗汇报中去，使其在汇报中表现；
H、 影像无极缩放：将鼠标右键功效切换为缩放；
I、 目前影像序列播放：

目前序列影像将依据选择速度向前或向后播放，若选中了循环播放话，影像将循环播放。
J、 显示/消藏覆盖信息：选中后图像将显示文字信息，不选中，图像文字信息将消失，以下：
【选中】
【未选中】
K、 黑白反转：对选中图像进行负像处理，效果图；

L、 水平翻转，以下图：

M、 垂直翻转，以下图：

N、 向左旋转90°，以下图：

O、 向右旋转90°，以下图：

P、 DSA数字剪影：对图像进行数字剪影处理；
Q、 定位线：选中后定位图将显示定位线，不选中，定位图定位线将消失，以下：
【选中】
【未选中】
R、 移动：将鼠标左键状态切换为移动；
S、 直线：直线测量，以下图：

T、 角度测量：角度测量，以下图：

U、 矩形：矩形测量，以下图：

V、 圆形：圆形测量，以下图：

W、 椭圆：椭圆测量，以下图：

X、 曲线：曲线测量，以下图：

Y、 文字：文字标注：

Z、 删除：删除图像标注和测量；
3、 主界面：
主界面分为左侧操作显示区域和右部图像显示区域；
病人列表
A、 左侧操作显示区域：
胶片打印
窗口布局
图像数量信息

替换模式
追加模式
序列

第四节 诊疗汇报界面操作
点击软件下面【诊疗汇报】按钮【】，将会显示影像处理界面，以下：

1、 文件：

A、 打印：打印汇报；
B、 打印预览：汇报打印预览；
C、 打印设置：汇报打印设置界面；

D、 数据接口：调出HIS接口数据，以下图：

双击一个病历后，信息将填充汇报界面基础信息区域；
E、 元素设置：调出元素设置界面：

F、 退出：退出系统。

2、 诊疗汇报：
A、 新建诊疗汇报：给该病人新建一个诊疗汇报；
B、 修改诊疗汇报：修改该诊疗汇报；
C、 删除诊疗汇报：删除该诊疗汇报。
3、 汇报图像：
A、 导入图像：从外部导入一个图像进入下方图像区域；
B、 另存图像：将下面选中图像另存出去；
C、 删除图像：删除选中图像；
D、 图像说明：给选中图像写一个标注和说明。

4、 模板管理：

A、 另存在汇报模板：将现在汇报内容，存放为汇报模板；
B、 加载公用模板：加载公用模板；
C、 加载私有模板：加载私有个人模板；
D、 汇报模板编辑器：选择此项将出现下面对话框；

第五节 胶片打印界面操作
点击软件下面【胶片打印】按钮【】，将会显示影像处理界面，以下：

1、 胶片打印-标注设置：设置打印在胶片上信息；
2、 显示：

2.1、第一页：显示第一页图像列表；
2.2、上一页：显示上一页图像列表；
2.3、下一页：显示下一页图像列表；
2.4、 最终一页：显示最终一页图像列表；
2.5、 显示/消隐方位：显示和隐藏方位信息；
2.6、 显示/消隐标尺：显示和隐藏标尺信息；
2.7、 显示/消隐定位线：显示和隐藏定位图定位线；
2.8、 显示/消隐覆盖信息：显示和隐藏图像上显示信息；
2.9、 同时/异步调整：图像同时或异步调整；
2.10、 还原为初始状态：将图像窗宽窗位还原为初始状态
3、 影像处理：

3.1黑白反转：对选中图像进行负像处理，效果图；

3.2向左旋转90°，以下图：

3.3向右旋转90°，以下图：

3.4水平翻转，以下图：

3.5垂直翻转，以下图：

3.6快捷按钮：

图像拖动
窗宽窗位调整

4、 胶片打印格式：

能够依据需要选择适合自己胶片排列格式；
5、 胶片打印属性：

能够选择相机、胶片类型、尺寸、打印方向和分数，打印时能够选择目前页也能够选择打印全部；
6、 胶片打印：

预览：打印预览；删除：删除选择图片；清空：清除全部图像；开始：开始实施打印操作。
第五节 图像接收
运行，在任务栏里出现，表示开始接收DCM图像信息；
参数为：
[Station_Storage]
Port=104
AETitle=CTSERVER

第六节 图像接收
运行，进入设置界面，以下：

1、 部门科室设置：

2、 工作站设置：

3、 所接设备设置：

4、 登录用户设置：

5、 用户权限设置：

第七节 打印模板设计
运行，进入打印模板设计界面，以下：

1、 新建：新建一个打印模板；

2、 打开：打开原有打印模板；

3、 保留：对现在修改善行保留；

第八节 预约登记操作
运行，进入预约登记登录界面，以下：

输入编号和密码即可进入，以下：

填充完左面信息后，点击上面保留，即可保留登记信息，以下：

双击右侧列表，可对现有信息进行修改，然后点修改登记即可，以下图：

双击右侧列表，可对现有信息进行修改，点删除按钮，即可删除登记信息，以下图：

右侧上部按钮，能够查询登记过信息，以下图:

1、 查询：查询符合前部填充信息病历；
2、 未发送：查询未发送病历；
3、 已发送：查询已发送病历；
4、 汇报列表：查询汇报列表；
5、 登记列表：查询登记列表；
6、 快捷日期能够选择今天、昨天、前天等选项，以下图：

第九节 查询统计模块操作
运行，进入查询统计界面，以下：

1、 查询：填充前部查询条件，能够点查询获取符合条件数据，以下图：

其中，右下角区域为统计目标，统计数、诊疗正确数、阴性汇报，阳性汇报等，以下图：

2、 检验医生工作量统计：

3、 登记职员作量统计：

4、 设备工作情况统计：

5、 导出EXCEL:

6、 退出：点击退出按钮，将退出此模块。

敬 告
PACS医学影像管理和传输系统说明书中全部图片资料及文字资料，均依据出版时最新产品提供。书中已经具体说明了本管理和传输系统使用方法，还有很多快捷操作方法和WINDOS中完全相同。我们相信尊敬用户会在使用过程中有所体会。书中如有不妥之处，望尊敬用户不吝赐正。
因为以后软件升级等很多原因，说明书记述可能和软件实际操作情况会稍有出入，如有改动，谨请谅解。
我企业将保有随时修改本说明书权力，如需技术支持，双方协商处理。
本说明书能够复制、翻印。但未经我企业事先书面许可，不得引用本说明书任何部分。
