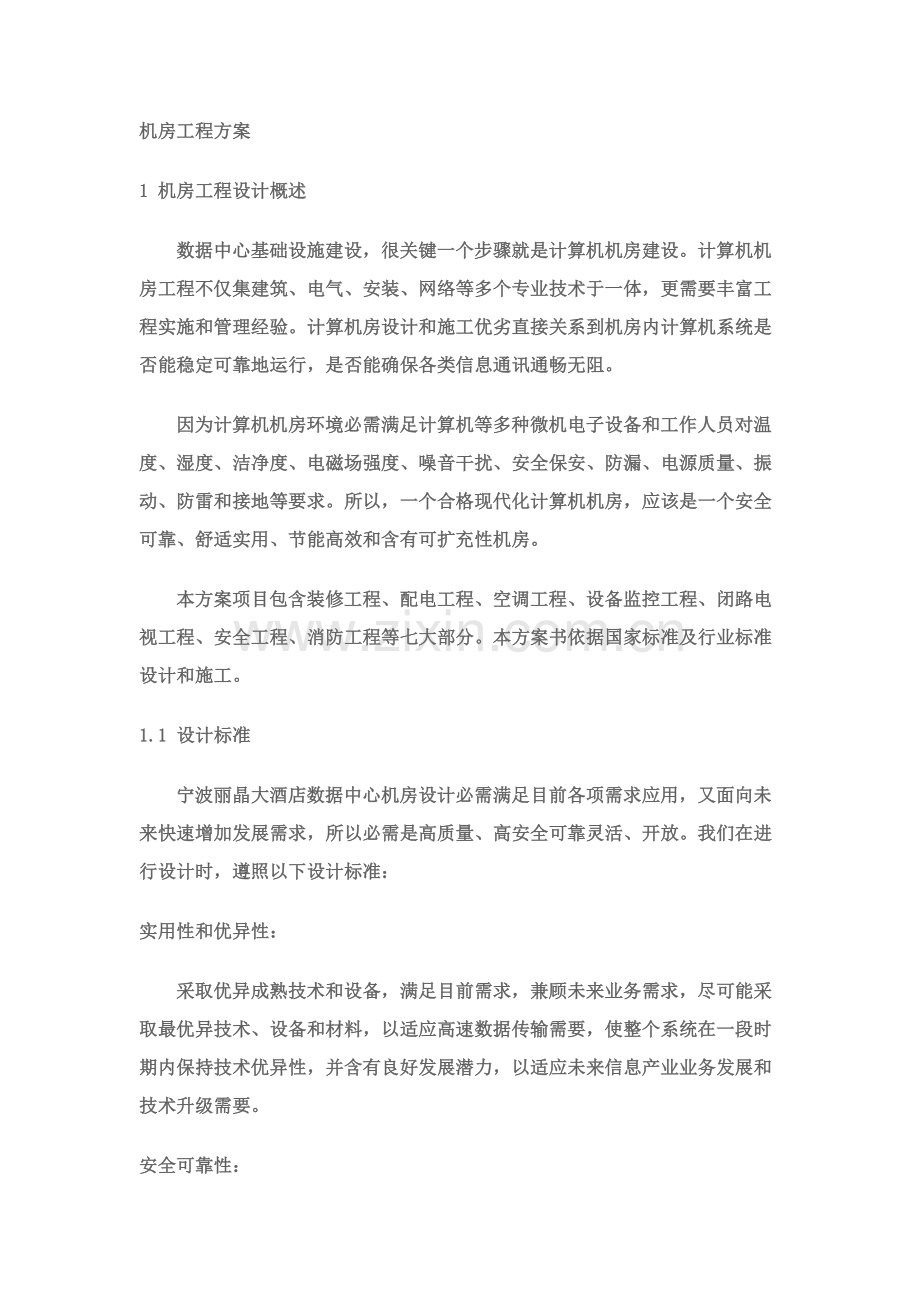

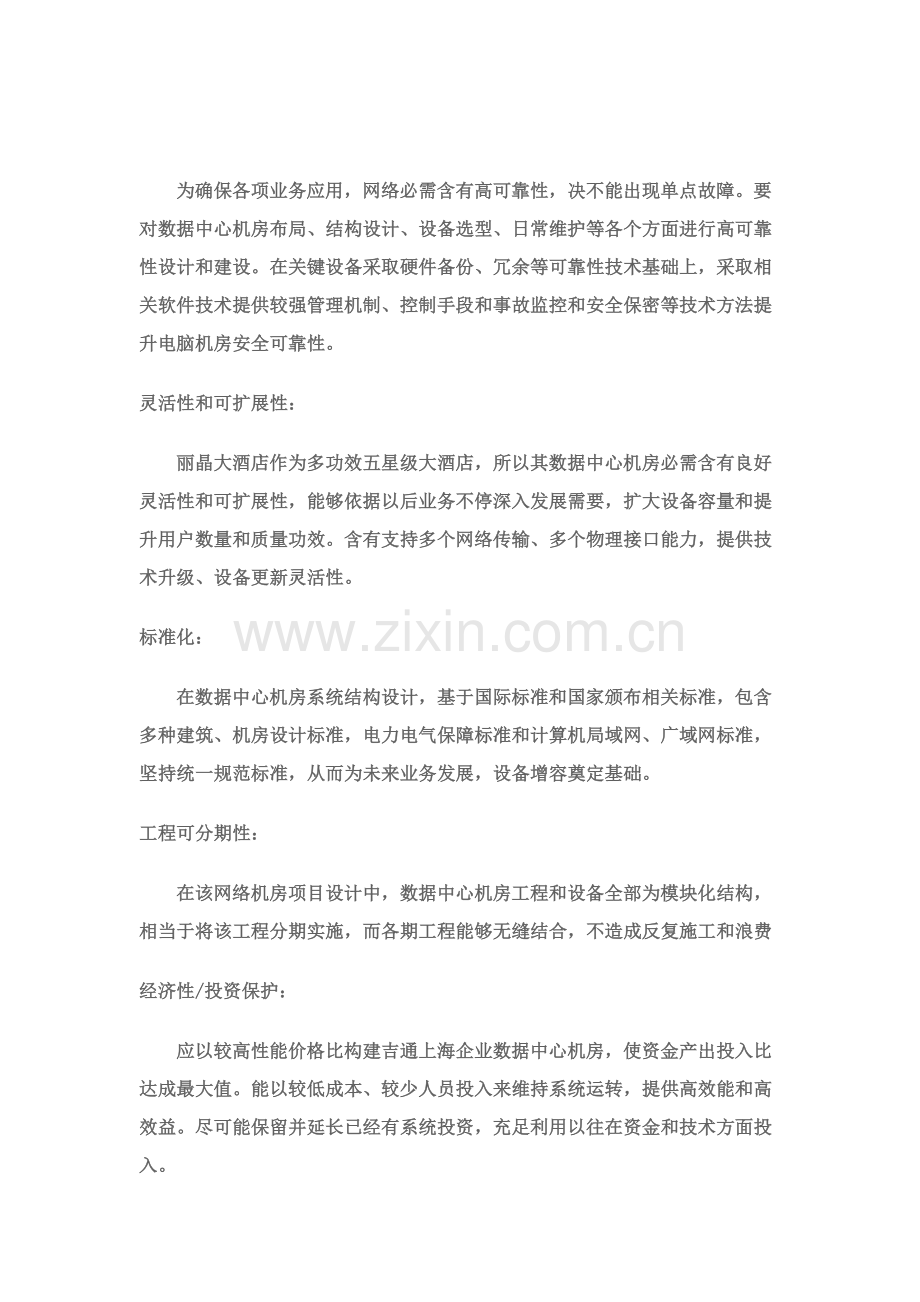

机房工程方案1 机房工程设计概述数据中心基础设施建设，很关键一个步骤就是计算机机房建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富工程实施和管理经验。计算机房设计和施工优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能确保各类信息通讯通畅无阻。因为计算机机房环境必需满足计算机等多种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等要求。所以，一个合格现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和含有可扩充性机房。 本方案项目包含装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大部分。本方案书依据国家标准及行业标准设计和施工。1.1 设计标准宁波丽晶大酒店数据中心机房设计必需满足目前各项需求应用，又面向未来快速增加发展需求，所以必需是高质量、高安全可靠灵活、开放。我们在进行设计时，遵照以下设计标准：实用性和优异性： 采取优异成熟技术和设备，满足目前需求，兼顾未来业务需求，尽可能采取最优异技术、设备和材料，以适应高速数据传输需要，使整个系统在一段时期内保持技术优异性，并含有良好发展潜力，以适应未来信息产业业务发展和技术升级需要。安全可靠性：为确保各项业务应用，网络必需含有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性设计和建设。在关键设备采取硬件备份、冗余等可靠性技术基础上，采取相关软件技术提供较强管理机制、控制手段和事故监控和安全保密等技术方法提升电脑机房安全可靠性。灵活性和可扩展性： 丽晶大酒店作为多功效五星级大酒店，所以其数据中心机房必需含有良好灵活性和可扩展性，能够依据以后业务不停深入发展需要，扩大设备容量和提升用户数量和质量功效。含有支持多个网络传输、多个物理接口能力，提供技术升级、设备更新灵活性。标准化： 在数据中心机房系统结构设计，基于国际标准和国家颁布相关标准，包含多种建筑、机房设计标准，电力电气保障标准和计算机局域网、广域网标准，坚持统一规范标准，从而为未来业务发展，设备增容奠定基础。工程可分期性： 在该网络机房项目设计中，数据中心机房工程和设备全部为模块化结构，相当于将该工程分期实施，而各期工程能够无缝结合，不造成反复施工和浪费经济性/投资保护： 应以较高性能价格比构建吉通上海企业数据中心机房，使资金产出投入比达成最大值。能以较低成本、较少人员投入来维持系统运转，提供高效能和高效益。尽可能保留并延长已经有系统投资，充足利用以往在资金和技术方面投入。可管理性：因为宁波丽晶大酒店数据中心机房含有一定复杂性，伴随业务不停发展，管理任务肯定会日益繁重。所以在数据中心设计中，必需建立一套全方面、完善机房管理和监控系统。所选择设备应含有智能化，可管理功效，同时采取优异管理监控系统设备及软件，实现优异集中管理监控，实时监控、监测整个电脑机房运行情况，实时灯光、语音报警，实时事件统计，这么能够快速确定故障，提升运行性能、可靠性，简化机房管理人员维护工作，从而为其数据中心机房安全、可靠运行提供最有力保障。1.2工程和设备技术标准严格参考基础文件ISO,IEEE,IETF等数据中心机房系统需求国际标准：IEEE802.3 EthernetIEEE802.5 TokenRingEIA/TIA568 工业标准及国际商务建筑布线标准ANSI X3T9.5FDDI其它关键标准建筑部分参考标准国家标准电子计算机机房设计规范（GB50174-93）国家标准计算站场地技术要求（GB2887-89）国家标准计算站场地安全技术（GB9361-88）国家标准计算机机房用活动地板技术要求（GB6650-86）国家标准电子计算机机房施工及验收规范（SJ/T30003）电力保障部分参考标准低压配电设计规范（GB50054-95）；电子计算机机房设计规范（GB50714-93）；计算站场地技术要求（GB2887-89）；供配电系统设计规范（GB50052-95）；高层民用建筑设计防火规范（GB50045-95）；电气装置安装工程接地装置施工及验收规范（GB50169-92）；综合布线部分参考标准中国工程建设标准化协会标准建筑和建筑群综合布线系统工程设计规CECS72：95Lucent SYSTIMAX结构化布线系统设计总则1.3工程范围吉通上海企业数据中心机房施工范围和关键项目是：建筑部分国产沈飞抗静电全钢活动地板敷设不锈钢饰边框大玻璃隔断安装或乳胶漆饰面石膏板隔墙高级乳胶漆装饰墙面各类门安装电气工程部分机房动力配电系统；机房UPS电源配电系统；机房照明及应急照明系统；机房直流地极、直流地网及静电泄漏地网；配电柜、配电箱制作安装；各类用电设备安装；配电系统消防联动部分空调新风系统空调机安装；新风系统制作安装、新风机安装；排风系统制作安装、排风机安装；门禁系统入口门处设置不一样进入等级。保安监控系统设置摄象接头，监控设备。监控设备设在中控室。漏水检测系统对空调机及其上下水管设置定位漏水检测系统。消防报警及自动灭火系统采取智能型火灾报警系统，设置烟感、温感探测器。采取FM200全淹没式气体灭火系统，使用自动、手动及机械操作。*场地监控系统（监控）对下述系统及设备提供二十四小时全天候监控。UPS不间断电源配电柜柴油发电机（如有）保安监控消防和自动报警系统气体灭火系统门禁系统漏水检测系统其它1.4项目需求分析1.4.1工程介绍上海吉通数据中心机房可用总面积约为1600平方米。前厅接待区企业形象、企业背景说明会议室办公家俱、电子黑板及空调机等演示厅视频演示系统、PC机及空调机等办公室办公家俱和设备、空调机等配电室UPS电源、后备电池、配电柜、空调机等网管计费中心计费系统、视频系统、空调机等用户办公室办公设备、PC机空调机等监控室图像、动力监控系统、空调机等气体钢瓶间气体钢瓶、支架管路、开启钢瓶值班室火灾报警控制盘、联动控制盘1号机房区机柜、计算机及网络设备、精密空调等2号机房区机柜、计算机及网络设备、精密空调等若：机房层高为3.6米，梁下高为3.1米，活动地板高0.4米，机房设计净高2.7米。1.4.2需求分析上海吉通数据中心机房项目建设目标为：为以后业务进行和发展提供服务。数据中心机房项目建设要求提供可靠高品质机房环境。首先机房建设要满足计算机系统网络设备，安全可靠，正常运行，延长设备使用寿命。提供一个符合国家各项相关标准及规范优异技术场地。其次，机房建设给机房工作人员网络用户提供了一个舒适典雅工作环境。说到底，计算机房是一个综合性专业技术场地工程。机房含有建筑结构、空调、通风、给排水、强电、弱电等各个专业及新兴优异计算机及网络设备所特有专业技术要求。同时又要求含有建筑装饰、美学、光学及现代气息。所以机房建设需要专业技术企业来完成。从而在设计和施工中确保机房优异、可靠及高品质。只有既满足机房专业相关国家标准各项技术条件，又含有建筑装饰现代艺术风格，有新立意机房，才能充足满足业主使用要求。1.4.3方案描述上海吉通数据中心机房机房面积1600平方米，设有三个数据机房、用户办公室、监控室、UPS配电室、网管及计费中心、演示厅、办公室、会议室及前台接待厅等。机房设配电室，安装UPS电源，并设有主配电柜、电池柜、计算机配电柜、照明配电箱，对机房配电系统全方面管理。机房配电设UPS电源配电、空调动力及照明配电，并做直流地网和静电泄漏地网。机房单独设空调系统棗机房专用空调方案，选择德国STULZ企业型号为MRD-1324A/MRD-993A空调机。机房采取门禁系统，机房大门、工作间、网络配线室、设置门禁。机房设置消防和自动报警系统，并设置FM200气体灭火系统。1.4.4对土建结构方面要求1.电子计算机机房建筑平面和空间布局应含有合适灵活性，主机房主体结构宜彩大开间大跨度柱网，内隔墙宜含有一定可变性。2.主机房净高，应按机械高度和通风要求确定，宜为2.43.0M。3.电子计算机机房楼板荷载可按5.07.5KN/M2设计。UPS电源室楼板荷载可按8.01.2KN/M2设计4.电子计算机机房主体结构应含有耐久、抗震、防火、预防不均匀沉陷等性能。变形缝和伸缩缝不应穿过主机房。5.主机房中各类管线宜暗敷，当管线需穿楼层时，宜设技术竖井。6.室内顶棚上安装灯具、风口、火灾控测器及喷嘴等应协调部署，并应满足各专业技术要求。7.电子计算机机房围护结构结构和材料应满足保温、隔热、防火等要求。8.电子计算机机房各门尺寸均应确保设备运输方便。1.5方案总体介绍1.5.1建筑部分上海吉通数据中心机房是高科技产业类ISP/ASP用机房。为了机房安全可靠、正常运行，对该机房设计必需符合国家标准、行业标准及规范；在防火安全方面，要根据一级防火要求设计。机房采取恒温恒湿专用空调，送风方法为下送风上回风循环送风方向，这么可确保网络通讯设备在恒温恒湿环境下工作。为了预防精密空调机加湿器漏水，在每台空调机周围安装了漏水检测报警系统。为了确保电脑机房内工作人员有一个舒适工作环境，和确保机房内空气洁净程度，我们设计了新风系统送入机房，这么既可保持机房内空气新鲜，同时也能维持机房内正压需要。在进入电脑机房地方给工作人员分别设置了进入权限和历史统计门禁系统。主机房、工作区、网络配线间及机房入口大门均安装门禁。1.5.2机房动力配电保障系统机房辅助设备动力配电系统机房辅助动力设备包含计算机专用精密空调系统、计算机机房照明配电系统、计算机机房新风系统及市电辅助系统（市电插座等）。因为机房辅助动力设备直接关系到计算机设备、网络设备，通讯设备和机房其它用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠，所以该配电系统根据一级负荷考虑进行设计。电源进线采取电缆或封闭母线（电源取自建筑物本体低压配电室母线）进线配电柜（AP）和出线配电柜（AP1、AP2）并排安装于机房UPS配电室，采取集中控制，便于管理机房空调设备。各电脑机房及其它房间专用空调电源直接引自开关柜AP1，舒适空调及新风、市电插座引自多用途配电箱AX，表现出集中控制和就地操作相结合设计标准。机房计算机设备动力配电系统机房计算机设备包含计算机主机、服务器、网络设备、通讯设备等，因为这些设备进行数据实时处理和实时传输，关系重大，所以对电源质量和可靠性要求最高。设计中采取电源由市电供电加备用发电机这种运行方法，以保障电源可靠性要求；系统中同时考虑采取UPS不间断电源，最大程度满足机房计算机设备对供电电源质量要求。市电电源供电和备用发电机供电在机房配电室进行切换，再经过UPS不间断电源对计算机设备供电。电源进线采取电缆或封闭母线，双路切换柜、UPS输入输出配电柜并排安装于机房配电室。配电系统采取集中及分散控制，输出配电分柜JAP1JAP4安装于负荷集中区域（电脑机房及控制室），方便于就地控制、管理设备计算机用电。1.5.3机房照明配电系统a. 照度：机房按电子计算机机房设计规范（GB50174-93）要求，照度为400Lx；同时设机房疏散指示灯、安全出口标志灯；应急备用照明照度大于40Lx。b. 灯具选择：灯具选择亚光不锈钢三管格珊灯组并带电容赔偿：3*40W(1200*600)/3*20W（600*600）接地系统：a 交流工作地、保护地采取建筑物本体地极，设计考虑为直流逻辑地设一组新接地极，接地电阻小于1；机房配电系统交流工作地、安全保护地采取建筑物本体综合接地（其电阻小于0.5）。b为预防感应雷、侧击雷高脉冲电压沿电源线进入机房损坏机房内关键设备，在电源配电柜电源进线处安装浪涌防雷器。正如您所知道，机房内供配电系统是机房中建设计划中最关键内容。所以我们为上海吉通数据中心机房提供是一个完全处理方案。在设计上我们采取了模块化宽冗余设计理念，既符合电脑机房配电系统灵活性，又不会对未来扩容造成瓶颈。因为现在中国大容量电气开关各方面性能极难达成电脑中心完全安全意义上要求，所以我们提议全部关键电气产品一律使使用方法国梅兰日兰/施耐德电气设备。从直接成本上看可能会增加一部分投资，但从上海吉通数据中心机房关键性和安全性和未来发展考虑，这一投资是很合理和科学。1.5.4空气质量保障系统为确保机房内计算机系统安全可靠、正常运行，在机房建设中为机房提供符合要求场地环境，我们推荐采取梅兰日兰企业德国生产STULZ恒温恒湿机房专用空调机。机房专用空调采取下送风、上回风送风方法。我们为您选择机房专用空调是模块化设计，可依据需要增加或降低模块；也可依据机房布局及几何图形不一样任意组合或拆分模块，且模块和模块之间可联动或集中或分开控制等。机房内新风系统是必不可少。清新新风提升机房洁净度，使机房确保正压，并提供新鲜空气。新风应满足两个指标：其一，是每人每小时40立方米；其二，是应占空调系统总风量510%。本机房四面密封，新风极为关键。依据国家相关规范和标准要求，计算机房内应设排风系统，用以排除可能出现烟雾及灭火后出现气体。1.5.5综合布线（方案另述）1.5.6门禁系统在方案中我们设计了多套门禁系统，分别用于电脑机房入口处和主控机房，是电脑机房安全保障。能够依据贵方需要，对各门禁系统进行分级授权，从而实现人员进出电子化管理。1.5.7机房专用空调依据此数据中心机房实际情况，我们提议选择恒温恒湿机房专用精密空调。推荐使用产品为德国生产STULZ（史图斯）空调机，它能够确保电脑机房拥有一个恒久良好机房环境。1.5.8防雷工程（参考）依据相关统计资料表明，感应雷电过压幅值在无屏蔽架空线上最高标准达20KV，所以在建设计算机房时应做好防雷工程，以防患于未然。机房防雷工程通常要做以下几步：1. 做好机房接地依据国际GB5017493电子计算机房设计规范，交流工作地、直流工作地、保护地、防雷地宜共用一组接地装置，其接地电阻按其中最小值要求确定。假如计算机系统直流地和其它地线分开接地，则两地极间应间隔25米。2. 做好线路防雷1）在动力室电源线总配电盘上安装并联式专用避雷器组成第一级衰减。2）在机房配电柜进线处，安装并联式电源避雷器组成第二级衰减。3) 机房布线不能延墙敷设，以预防雷击时墙内钢筋瞬间传导墙雷电流时，瞬间改变磁场在机房内线路上感应出瞬间高脉冲浪涌电压把设备击坏。1.5.9机房设备监控系统（参考）伴随科学技术日益发展，计算机在金融、保险、证券、铁路、邮电、电力、海关、税务、国防等领域得到广泛利用，为保障计算机系统时时刻刻地正常运行，各单位投入了大量环境设备，诸如低压配电设备、备用柴油机组、UPS、专用空调、消防、漏水报警、门禁设施等等，一旦这些设备出现故障，对计算机系统运行，对数据传输、存放可靠性组成威胁。如故障不能立即排除，可能会造成经济损失是无法估量，故计算机房管理工作就显得尤为关键。现在很多计算机房采取二十四小时专员值守，定时巡查机房内环境设备，这么不仅加重了管理人员负担，造成人力浪费，而且对事故发生时间及责任无科学认定。更关键是人为疏忽或值守人员对设备缺乏必需了解，即使发生故障也不能作出立即处理，那么损失是无可避免了。机房场地设备监控系统不仅对机房供配电系统（分为一次配电、二次配电）；不间断电源（UPS）系统；空调系统；消防系统；保安系统（分为门禁系统、闭路监视系统、通道报警系统）；漏水检测系统等环境设备含有完善监控和控制功效，更为关键是融合了机房管理方法，对发生多种事件全部结合机房具体情况给出处理信息，提醒值班人员进行操作。实现了机房设备统一监控，实时语音电话报警，实时事件统计。减轻机房维护人员负担，有效提升系统可靠性， 理清事件关系，实现机房可靠科学管理。依据IDC对计算机房动力及环境设备提出监控项目及具体要求，选择智能集中监控系统。(见系统结构图)。各前端智能仪器如XB-DM8（通用控制器），XB-DIRIS（电量监控仪表），XB-AM17（模拟量采集器），空调，UPS等，经过直接或传感器不停采集前端设备（如进线柜、母联柜、出线柜，消防报警系统，门禁系统，各漏水检测点，环境温湿度测量，电池组，各空调机，各台UPS等）数据（如电量，电压，温度，湿度，信号状态等等），各前端智能仪器以RS485远程控制网络型式和工控机设备驱动板直接相连，实时地将前端智能仪器搜集到设备数据传输到控制中心计算机内进行分析处理，在显示器上显示出来。然后又把监控计算机发出下一步监控指令进行必需转换后传送到各前端智能仪器方便实施这些监控指令，从而指挥现场各设备工作，经过这种高效率、有条不紊过程，令整个监控系统实现了全自动化。因为UPS和空调产品经历了几代改变，从而在功效上也不停增加，致使监控方法有所不一样，早期产品只有工作信号输出监控功效就十分简单。近期智能型即带有通讯接口产品，监控UPS内部各部份工作状态及工作参数，梅兰日兰UPS、SICON UPS、EXIDE UPS等UPS全部是采取RS232通讯接口。所以得先经过RS232RS485转换器变成RS485总线。UPSRS232通信接口经过RS232/RS485转换器将转换后信号直接传送到工控机设备驱动板UPS通讯口。从而完成上海吉通所要监控设备监视和控制功效，实现全部设备统一界面管理，所以操作和维护起来很简单、方便。2具体设计2.1建筑部分2.1.1设计规范GB 2887-89计算站场地技术要求GB 9361-88计算站场地安全要求GB 50174-93计算机机房设计规范GB6650-86计算机机房活动地板技术条件GBJ 45高层民用建筑设计防火规范GB 50222-95建筑设计防火规范GB 50054-95低压配电设计规范IEC1024-1：1990建筑防雷ITU.TS.K21：1998用户终端耐过电压和过电流能力GB 50150-91电气装置安装工程电气设备交接试验标准GB 50236-98现场设备、工业管道焊接工程施工及验收规范JGJ 73-91建筑装饰工程施工及验收规范2.1.2设计方案本方案机房场地装修装璜设计宗旨是：（1）集成系统节能化考虑，新技术应用，以节省以后运行成本；（2）合理信息路由结构设计，以预防可能造成系统互联阻塞；（3）机构紧密供配电设计，以降低网络设备电磁干扰；室内装璜部分设计遵照标准是：要表现出作为关键信息会聚地室内空间特点，在充足考虑网络系统、空调系统、UPS系统等设备安全性、优异性前提下，达成美观、大方风格，有现代感。选择装璜材料：在选择装修、装璜材料方面，要以自然材质为主，做到简明、淡雅、柔和，并充足考虑环境保护原因，有利于工作人员本身健康。2.1.3架空地板工程活动地板在计算机房中是必不可少。机房敷设活动地板关键有两个作用：首先，在活动地板下形成隐蔽空间，能够在地板下敷设电源线管、线槽、综合布线、消防管线等和部分电气设施（插座、插座箱等）；其次，因为敷设了活动地板能够在活动地板下形成空调送风静压箱。另外，活动地板抗静电功效也为计算机及网络设备安全运行提供了确保。活动地板种类较多。依据板基材、材料不一样可分为：铝合金、全钢、复合木质刨花板等。地板表面则粘贴抗静电贴面（有进口和国产区分）。活动地板不一样选择直接影响机房档次。不一样质量地板使用后，机房效果大不一样。现在中国机房活动地板使用档次高有德国美露牌抗静电活动地板。该机房采取沈飞牌防静电活动地板。抗静电地板安装时，同时要求安装静电泄漏系统。铺设静电泄漏地网，经过静电泄漏干线和机房安全保护地接地端子封在一起，将静电泄遗漏。此数据中心机房活动地板敷设高度为0.4米，活动地板安装过程中，地板和墙面交界处，活动地板需正确切割下料。切割边需封胶处理后安装。地板安装后，用铝塑板踢脚板压边装饰。铝塑板踢脚板和铝塑板玻璃隔墙相互衬托，协调一致，效果极佳。机房设计采取下送风方法。楼地面必需符合土建规范要求平整度。地面最好采取水磨石地面。如地面抹灰应达成高级抹灰水平。而且地面需要进行防尘处理。通常在地板下墙面、柱面、地面均刷涂防尘漆两遍。全部水泥面均经刷漆处理，达成不起尘作用，从而确保空调送风系统空气洁净。下面再介绍一下抗静电活动地板性能、特点。活动地板关键由两部分组成。A）抗静电活动地板板面；B）地板支承系统，关键为横梁支角（支角分成上、下托，螺杆能够调整，以调整地板面水平）。地板规格关键为600*600毫米。活动地板是易于更换。用吸板器能够取下任何一块地板。地板下面管线及设备维护保养及修理是极其方便。活动地板是灵活。当其中某一部分需要改变，如增加新机柜，其扩展极其方便。如需调整地板高度可任意调整。活动地板是牢靠，稳定，紧密。这是毫无疑问。而且我们所推荐沈飞地板和钢地板恰恰含有这些优点。活动地板安装工艺能够确保地板严密和稳定。调整好不会有响动和摇摆，也没有噪音。至于防鼠，则应在围护结构上处理，尽可能不留孔洞。有孔洞如管、槽，则要作好封堵，要绝对保持围护结构严密。活动地板安装一定要做到很严密，表面平整。这取决于两个方面。一是活动地板本身精度，二是安装工艺和质量。安装活动地板，给人以高级、豪华印象。地板系统确实能够承受较高压力碾压。在高压力下有很好连续性。这是因为地板本身承载能力大和板面硬度高和稳定性好。活动地板有专用通风地板。通风地板是单独加工，钢结构。走线地板加工后全部对应地套装塑料出线口，在线口内走线。地板下，我们通常要涂防尘漆，并考虑粘贴福乐士保温层，以做到保温绝热。另外，沈飞地板阻燃性能和系统电阻率均满足国家相关标准，并经过了权威检测部门检测，有国家认可检测汇报。2.1.4玻璃隔墙工程数据中心机房隔墙推荐采取发纹饰面玻璃隔墙。玻璃隔墙在机房中关键作用是显而易见。最初玻璃隔墙是在木隔墙上安装固定玻璃窗，然后在八十年代早期大量采取铝合金玻璃隔墙。九十年代早期不锈钢饰面大玻璃隔墙在机房中得到了广泛应用。这种隔墙配合以不锈钢无框自由门，采取12毫米厚玻璃，安全、牢靠，壮观气派，透视效果极好，衬托了机房宏观形象。玻璃隔墙优点确立了它在机房中地位。在玻璃隔墙实际使用中，最初用做饰面不锈钢镜面板尽管外形靓丽，但终因易产生眩光而逐步淘汰，代之以发纹不锈钢饰面。该数据中心机房中大量地采取玻璃隔墙。为安全起见，应该使用钢化玻璃。机房外围界墙及防火隔墙提议在土建施工中采取轻质土建隔墙，并两面用水泥砂浆抹平。如机房不宜做土建隔墙，能够采取轻钢龙骨苍松板隔墙（内镶岩棉）。其强度、表面硬度和防火性能指标均能满足要求，且保温、隔热、隔音，是轻质隔墙中理想材料。其墙厚度约为100毫米。2.1.5墙面工程机房中吊顶、地板、玻璃隔墙材质全部比很好，价格也高。墙面不管是采取壁纸还是高级乳胶漆，价格虽很低廉，但外观无法和吊顶和活动地板相互衬托。多年来，在高级、优异机房中关键采取了以下多个材料做墙面：金属复合壁板、铝塑板等。上述两种材料施工后，所见到墙体表面相同，均为金属漆面。只是基层结构不一样而已。下面分别叙述两种墙面优缺点。金属复合壁板是由彩色钢板（0.7毫米）做好50毫米厚箱型凹凸板材。其内部垂直粘贴50毫米优质岩棉。板材在生产线上加工，工艺优异，尺寸正确。安装时，在顶上和地面先安装马槽，然后依次把壁板推入后固定。其表面为钢板漆面，安装后接口缝隙小于1毫米，美观、整齐，缝隙均匀。该壁板又常常见在洁净室，隔音、保温、密封效果好。该墙体有配套金属壁板门，精巧、美观。铝塑板墙面也是由骨架和面层组成。骨架有两种：一个采取轻钢龙骨石膏板；另一个采取15毫米中密度板，宽150毫米，间距150毫米。中密度板调平后粘贴三层板。在刷涂防火涂料后，作为骨架基层。基层形成后，两面刷胶，晾干后，将铝塑板粘贴牢。铝塑板粘贴时，留缝隙3毫米，注玻璃胶。铝塑板墙面表面为铝板漆面。该种隔墙优点是价格适中，安装方便，表面也很清秀。缺点是缝隙注胶时难度较大。墙面处理最经济方法是直接对墙面进行基础处理后（轻钢龙骨石膏板墙），喷涂以高级乳胶漆进行装饰。这种方法既可基础满足电脑机房基础建设技术上 要求，也可节省大量投资，不失为一个务实处理措施。但必需指出是各项技术指标和外观效果均大大逊于前三种方法，耐久性也较差。2.1.6门窗工程机房门通常要求和墙协调。在铝塑板玻璃隔墙上门采取不锈钢无框玻璃自由门。疏散出口，钢瓶间采取防火门。防火门通常有两种。一个为不锈钢材质；另一个为钢材漆面。提议上海汤臣防火门，工艺正确，质地优良。在数据中心机房入口处采取玻璃自由门。2.2电气部分2.2.1设计依据，实施设计规范电子计算机机房设计规范（GB50174-93）；计算站场地技术要求（GB2887-89）；供配电系统设计规范（GB50052-95）；低压配电设计规范（GB50054-95）；高层民用建筑设计防火规范（GB50045-95）；电气装置安装工程接地装置施工及验收规范（GB50169-92）；数据中心机房提供平面图及技术要求。2.2.2 数据中心机房配电设计关键考虑1. 机房进线电源采取三相五线制；2. 机房内用电设备供电电源均为三相五线制及单相三线制；3. 机房用电设备、配电线路装设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4. 机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆，敷设镀锌铁线槽SR及镀锌钢管SC及金属软管CP;5. 机房配电设备和消防系统联动；2.2.3机房动力配电系统机房辅助设备动力配电系统机房辅助动力设备包含机房专用精密空调系统，机房新风系统及排风系统等。因为机房辅助动力设备直接关系到计算机设备、网络设备，通讯设备和机房其它用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠，所以该配电系统根据一级负荷考虑进行设计。辅助设备配电系统图电源进线采取电缆或封闭母线（电源取自建设方变配电室母线），双路电源切换柜（AA1）和配电柜(AP1)并排安装于配电室，采取集中控制，便于管理机房空调设备。机房计算机设备动力配电系统机房计算机设备包含计算机主机、服务器、网络设备、通讯设备等，因为这些设备进行数据实时处理和实时传输，关系重大，所以对电源质量和可靠性要求最高。设计中采取电源由市电供电加备用供电这种运行方法，以保障电源可靠性要求；系统中同时考虑采取UPS不间断电源，最大程度满足机房计算机设备对供电电源质量要求。市电供电和备用供电电源引自两个不一样电源点，在机房配电室进行切换，再经过UPS不间断电源对计算机设备供电。计算机设备配电系统图电源进线采取电缆或封闭母线，双路切换柜、馈线柜并排安装于配电室。配电系统采取集中控制，方便于管理设备计算机用电。2.2.4机房照明配电系统照度选择：主机房按电子计算机机房设计规范（GB50174-93）要求，照度为400Lx;电源室及其它辅助功效间照度大于300Lx；机房疏散指示灯、安全出口标志灯照度大于1Lx；应急备用照明照度大于30Lx.；2. 灯具选择：灯具选择松业三管格珊灯组并带电容赔偿：3*40W(1200*600) 3*20W(600*600)灯具正常照明电源由市电供给，由照明配电箱中止路器、房间区域安装于墙面上跷板开关控制。应急备用照明灯具为合适位置荧光灯灯带中间一管，应急照明电源由双路电源供给。正常情况下荧光灯由市电供电，市电停电时，市电电源切换到备用电源，由备用电源供电，燃亮灯具。3. 照明系统2.2.5接地系统机房设有四种接地形式，即：计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。此次设计考虑为直流逻辑地设一组新接地极，接地电阻小于1；机房配电系统交流工作地、安全保护地采取建筑物本体综合接地（其电阻小于4），防雷接地由建筑物本体防雷设计考虑，机房区不再单独设计防雷接地。直流逻辑地极和建筑物接地极距离应大于20米。直流工作地网在机房内布局是：用3*20mm2截面铜排敷设在活动地板下，依据计算机设备布局，纵横组成网格状，配有专用接地端子，用编织软铜线以最短长度和计算机设备相连。计算机直流地需用接地干线引下至接地端子箱。轻易产生静电活动地板、饰面金属塑板墙、不锈钢玻璃隔墙均采取导线布成泄漏网，并用干线引至动力配电柜中交流接地端子。活动地板静电泄漏干线采取ZRBV-16mm2导线，静电泄漏支线采取ZRBV-4mm2导线，支线导体和地板支腿螺栓紧密连接，支线作成网格状，间隔1.8米*1.8米；不锈钢玻璃隔墙金属框架一样用静电泄漏支线连接，而且每一连续金属框架静电泄漏支线连接点不少于两处。为预防感应雷、侧击雷沿电源线进入机房损坏机房内关键设备，在电源配电柜电源进线处安装浪涌防雷器。或在计算机设备电源处使用带有防雷功效插座板（如突破）。2.2.6机房配电和机房消防报警、灭火系统设计简述当火灾发生时，感烟探测器报警后，火灾控制器发出火警预警声、光报警信号。但此时不开启灭火程序。当同一防护区感温探测器和感烟探测器同时报警时，控制器发出声光报警信号。在手动或自动开启灭火程序喷气前，总控制台发出指令，通知人员撤离，并发出联动控制信号，切断机房配电柜供电电源，即切断非消防电源供电用电设备。如：空调机、新风机、照明、计算机等设备供电电源。上述设备供电和消防系统联动过程，是采取电源配电柜主断路器分励脱扣作远距离分端。配电柜主开关均装有分励脱扣器和辅助接点，另外紧急跳闸按钮在必需时可手动切断进线电源。2.2.7机房用电设备用电容量估算1. 机房辅助设备配电负荷PS1=?KW2. 机房计算机设备用电负荷PS1=?KW2.2.8设备选型配电柜施耐德开关配电箱梅兰日兰开关灯具松业高效荧光灯单相插座奇胜计算机插座突破跷板开关奇胜2.3空调新风部分2.3.1空调系统说明机房环境特点：机房中环境设备在运行中散热量大而且集中，散湿量极小。即机房设备散热量95%是显热，热量大，湿量小，热湿比极大。在这种情况下，空气处理可近似作为一个等湿降温过程。在这种情况下焓差小，要消除余热肯定是大风量。另外，因为计算机设备、网络设备二十四小时不间断运行，所以需要空调系统十二个月四季不间断地运行。同时，依据机房围护结构特点（关键是墙体、顶面、地面，包含：楼层、朝向、外墙、内墙及墙体材料，及门窗型式、单双层结构及缝隙、散热）、人员发烧量，照明灯具发烧量，新风负荷等多种原因，计算出计算机房所需制冷量，所以选定空调容量。数据中心机房空气环境设计参数夏季温度232冬季温度202夏季湿度5510%冬季湿度5510%洁净度粒度0.5m个数18000粒/分米3湿度改变率5/时机房环境是靠空调机来实现。不过，确保机房洁净度则要求做到以下几点：第一，机房要密封墙体围护结构清洁。第二，机房要保持正压，预防脏空气侵蚀。新风做到两级净化，即初效、亚高效 过滤器，从而使输入机房空气质量大大提升。第三，空调机设中效过滤器，并定时更换，从而确保机房循环中不停对空气净化。该方案设计能够确保，空气洁净度达成国家标准要求。空调选型：为确保机房内计算机系统安全可靠、正常运行，在机房建设中为机房提供符合要求场地环境，我们推荐采取德国进口STULZ恒温恒湿机房专用空调机。德国STULZ企业是含有几十年历史专业生产精密空调企业。STULZ模块化概念为用户在各个领域中空调系统应用提供了高度灵活性。STULZ将安全性和可靠性定为精密空调系统最高标准。COMPTROL5000控制器使用，使用户方便得到全部参数。正确、清楚、简练易懂。有多个语言显示。这不仅节省能耗、时间和投资，而且使你高枕无忧。机房专用空调采取下送风、上回风送风方法。我们为您选择机房专用空调是模块化设计，可依据需要增加或降低模块；也可依据机房布局及几何图形不一样任意组合或拆分模块，且模块和模块之间可联动或集中或分开控制等。我们为向您推荐是STULZ MRD662A模块机组，其单个模块为MRD331A技术指标以下：技术参数：型号MRD-331A制冷量31.1KW/台送风量70009000米3/时机房余压70Pa压缩机类型全封闭涡旋式压缩机功率7.4KW加湿方法电极式蒸气加湿，813kg/h除湿方法节能式快速除湿空气净化B级，粒度5，18000粒/dm3噪音60dba显示大屏幕汉字及图形显示机组尺寸宽1580*厚810*高1950mm机组重量410kg关键功效及特点：独特模块化结构，即每个模块全部含有安全独立制冷系统，每个机组可由15个这么模块组成。其设计思想要求模块（各独立系统）之间相互关联性最小，使其安全可靠性、灵活性及经济性为最高。多模块机组实现备份保护，可靠性最高。多个独立系统组成机组，单一系统故障检测不影响其它模块运行。模块可备份状态，自动完成定时切换、故障切换和热负荷峰值开启。故障备份：?气流故障?压缩机高压故障?压缩机低压故障?加热器故障?加湿器故障此时，故障模块将关机，并自动转由备份模块工作。热负荷峰值开启：在室温抵达控制极限之前1.5K或3%相对湿度时，备份模块开启，滞回值为1.0K及3%相对湿度。定时切换：在一套设备中，备份模块切换被设定为一星期一次，以确保各模块机组部件工作时间均匀性，以延长使用寿命。首家采取国际名牌Copeland涡旋式压缩机（活塞式压缩机已属淘汰产品），含有效率更高，噪音更低，寿命更长特点。不锈钢制电加热器，并有能耗极低超声波加湿器可选。控制器采取汉字显示，人机对话操作，可配双控制器（备份）。背景光，大屏幕，易操作，图形及表格显示，二十四小时湿度曲线统计，预报警提醒，80条报警。含有打印机接口和通讯接口。可接STULZ近程和远程监控，并可接BMS通用监控系统。多采取铝质、不锈钢材料。板材均经过抛光、喷塑处理，抗腐蚀能力强，机组可确保10多年不生锈。更换无公害制冷剂来替换R22，如：R407C后，STULZ空调机制冷能力不下降，保持现有水平。机组扩容简便，简单增加模块，即可增加制冷量。依据场地情况和热负荷，模块可分布分离部署安装。全部维护均从正面进行，其它面可不需留空间。模块可分离搬运、运输，经过狭窄通道极其方便。依据上海吉通数据中心机房情况，我们提议是，将机房配以2台MRD1324A（MRD1324A=MRD331A*4），3台MRD993A（MRD993A=MRD331A*3）机房专用空调机，可满足机房内温湿度要求，也可实现完全冗余热备。空调机上下水问题设计中机房上下水管不宜经过机房。上海吉通数据中心机房空调机上下水管应尽可能靠近机房四面，把上下水管送到空调机室。上下水管另一端送至同层卫生间内。空调机四面用砖砌成防水墙，并加地漏。为预防机房内漏水，现代机房常常
