沥青混合料参考配合比设计方案报告.doc

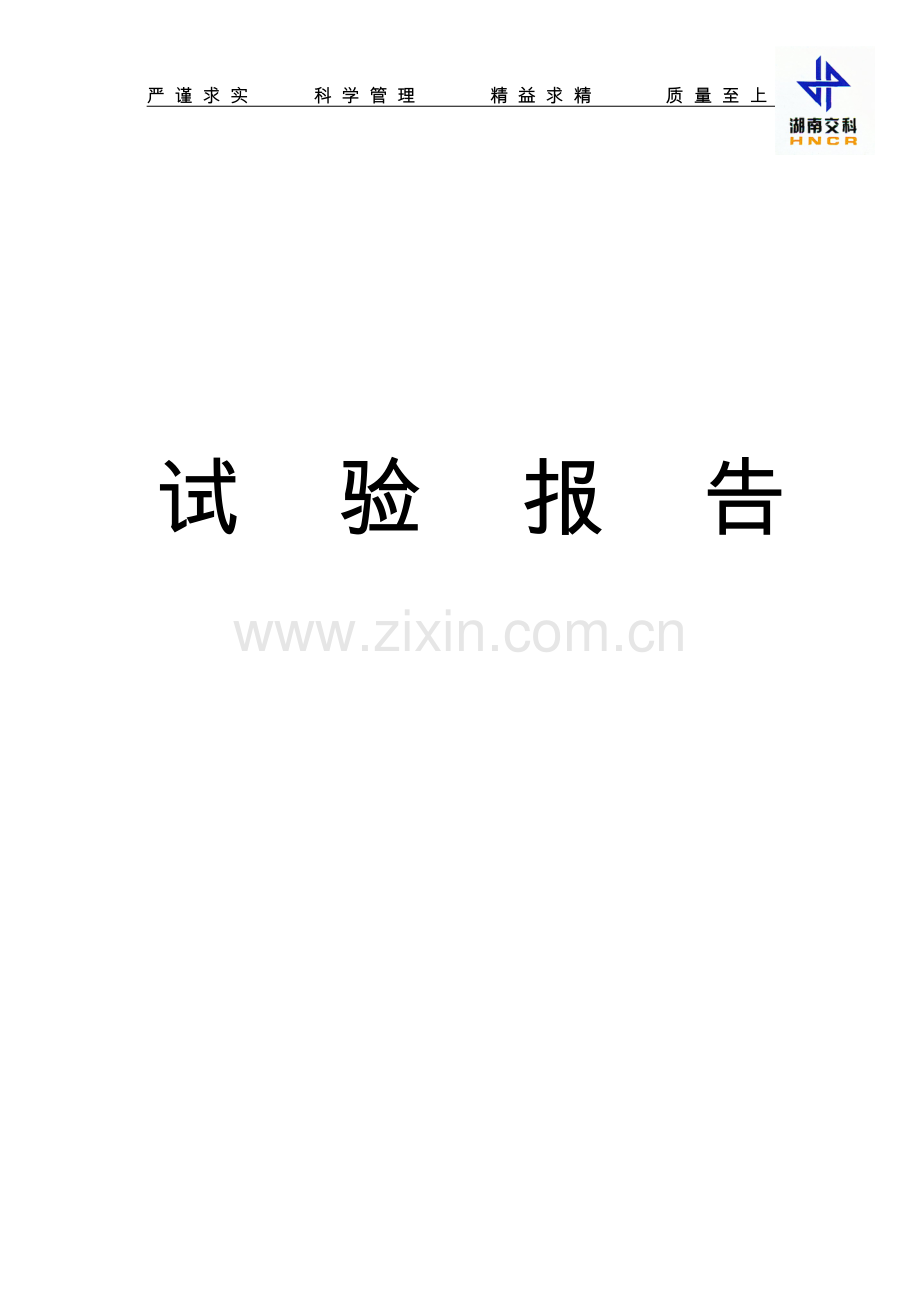

严 谨 求 实 科 学 管 理 精 益 求 精 质 量 至 上

试 验 报 告

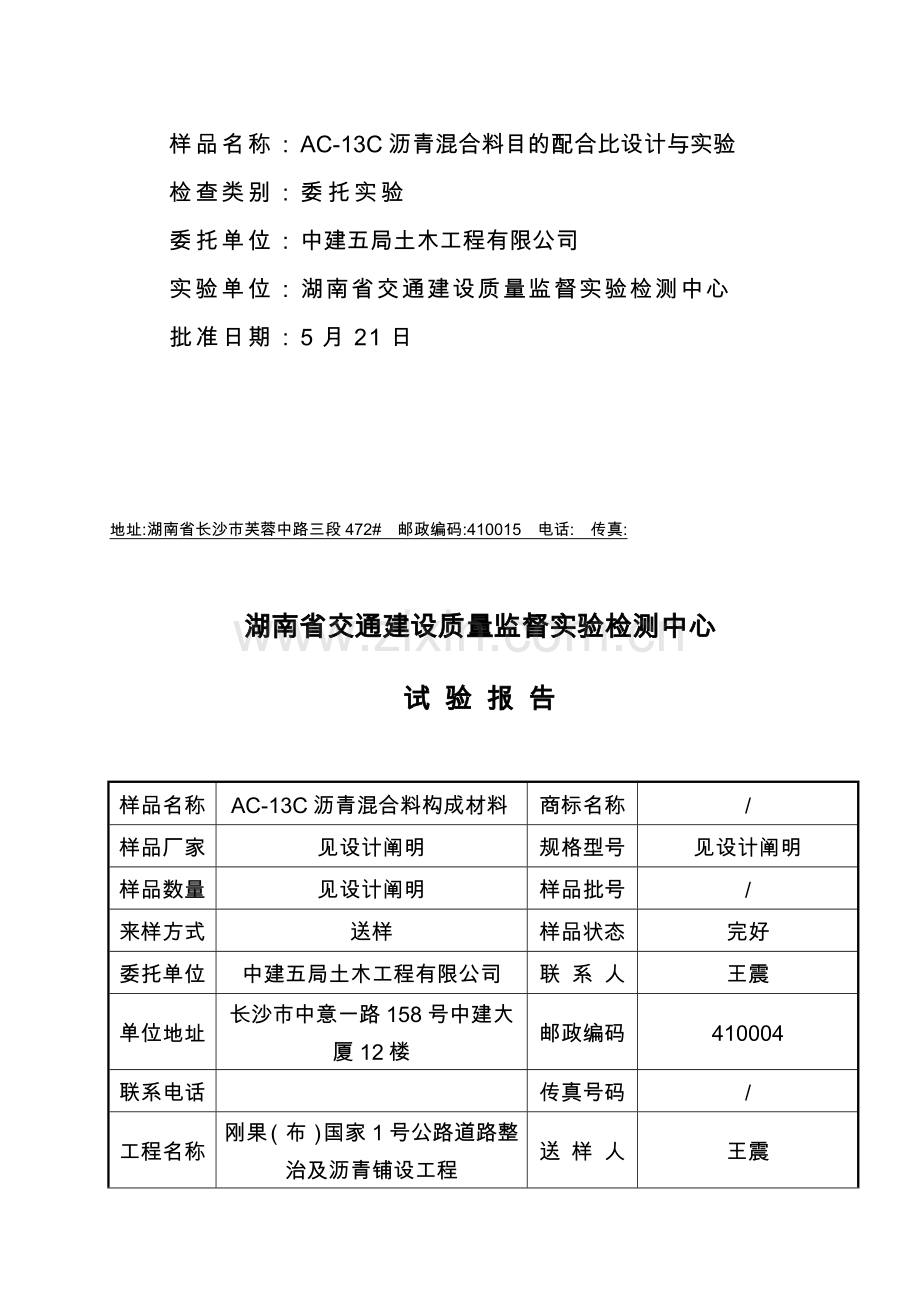

样品名称：AC-13C沥青混合料目的配合比设计与实验
检查类别：委托实验
委托单位：中建五局土木工程有限公司
实验单位：湖南省交通建设质量监督实验检测中心
批准日期：5月21日

地址:湖南省长沙市芙蓉中路三段472# 邮政编码:410015 电话: 传真:

湖南省交通建设质量监督实验检测中心
试 验 报 告

样品名称
AC-13C沥青混合料构成材料
商标名称
/
样品厂家
见设计阐明
规格型号
见设计阐明
样品数量
见设计阐明
样品批号
/
来样方式
送样
样品状态
完好
委托单位
中建五局土木工程有限公司
联 系 人
王震
单位地址
长沙市中意一路158号中建大厦12楼
邮政编码
410004
联系电话

传真号码
/
工程名称
刚果（布）国家1号公路道路整治及沥青铺设工程
送 样 人
王震
委托日期
.5.10
实验日期
.5.11-5.29
实验环境
温度：/ 湿度：/
实验地点
本检测中心沥青实验室
抽样地点
/
抽样人
/
抽样日期
/
抽样办法
/
抽样环境
温度：/ 湿度：/
抽样基数
/
实验项目
AC-13C沥青混合料目的配合比设计与实验
实验成果
见本报告（实验成果仅对来样负责）
试

验

结

论

经室内配合比设计、实验与有关验证，拟定AC-13C沥青混合料目的配合比设计最佳油石比为4.8％，在进行生产配合比设计与实验时，油石比宜控制在4.5%-5.1%之间，其合成级配应尽量与目的配合比级配曲线接近。目的配合比各级集料比例见关于设计图表。

单位公章
报告批准日期：5月21日
主检： 审核： 审批：
湖南省交通建设质量监督实验检测中心
试 验 报 告

实验
用主
要设
备和
仪器
仪器/设备名称
型号
编号
沥青混合料拌和机
LBH-10B
JC0235
沥青混合料拌和机
LBH-20B
JC0236
沥青混合料马歇尔稳定度实验仪
HDMS-20C
JC0263
车辙轮碾成型机
HLR-2
JC0240
沥青混合料车辙实验机
HLR-2
JC0234
路面渗水实验仪
HDSS-Ⅱ
JC0250
震动式密度测定仪
H-1826.5F
JC0208
电子天平
YP11K
JC0266
集料方孔筛
0.075～31.5mm
JC0242
圆底烧瓶
250ml
/
球形回流冷凝器
60cm
/
/
/
/
/
/
/
/
/
/
实验
规程
原则名称
原则代号及年号
原则分号
公路工程沥青及沥青混合料实验规程
JTJ 052-
14-7-3
公路工程集料实验规程
JTG E42-
14-7-3
/
/
/
评估
原则
公路沥青路面施工技术规范
JTG F40-
14-7-3
/
/
/
/
/
/
实验
阐明
/

主检： 审核： 审批：

设 计 说 明

1． 沥青混合料级配采用AC-13C型级配。依照JTG F40-《公路沥青路面施工技术规范》规定，并结合刚果（布）国家1号公路：施工地点为热带雨淋气候，常年平均气温为35℃左右，最高气温40℃-45℃，年降雨量不不大于1000mm详细状况，拟定了相应工程级配。
2． AC-13沥青混合料所用原材料均为委托单位来样，其构成为：
（1） 集料：取样地点为萨哈采石场。碎石规格和数量：0/0.3mm3.4kg，0/2.36mm13kg,0/4.75mm22kg,0/16mm19kg,4.75/9.5mm20kg，9.5/16mm29kg。
（2） 沥青：道路石油沥青60/70，重量5kg。
（3） 沥青抗剥离剂：江西省上饶市恒大建材化工有限公司。
3． 按规范规定，沥青混合料理论最大相对密度采用真空实测法。
4． 室内实验拌和温度为160℃，试件击实成型温度为145℃。
5． 配合比设计实验及计算参数均以“JTG F40-《公路沥青路面施工技术规范》中附录B 热拌沥青混合料配合比设计办法”中程序及公式计算。
6． 实验成果：经室内配合比设计实验与有关验证，拟定AC-13沥青混合料目的配合比设计最佳油石比为4.8％，在进行生产配合比设计与实验时，其合成级配尽量与目的配合比级配曲线接近。目的配合比各级材料比例见有关设计图表。
7.建议在混合料中添加2%硅酸盐水泥，以提高混合料水稳定性。

湖南省交通建设质量监督实验检测中心

5月21日

一．原材料实验
1． 沥青实验成果
试 验 项 目
单位
实验成果
实验办法
相对密度（25℃）
/
1.033
T0603

2.集料实验
（1）集料筛分实验成果
矿料
规格
通过下列方孔筛（㎜）质量百分率（%）
16
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
9.5 mm—16mm
100
91.5
39.4
5.1
3.0
2.5
2.2
2.0
1.9
1.7
4.75 mm—9.5mm
100
100
100
36.7
11.6
9.0
7.3
6.4
5.9
5.0
0mm—16mm
100
98.1
78.9
30.6
16.1
13.0
10.7
9.3
8.5
7.0
0mm—4.75mm
100
100
100
99.4
51.3
29.2
20.9
16.7
14.7
11.6
0mm—2.36mm
100
100
100
100
94.7
74.1
46.2
29.1
20.6
8.0
0mm—0.3mm
100
100
100
100
100
100
100
62.4
42.1
11.9

（2） 粗集料材质实验成果
试 验 项 目
单位
实验成果
集料碱值
/
0.16
粗集料对60/70沥青(加抗剥落剂)粘附性
级
4

（3）各级粒径集料相对密度实验成果
矿料规格
表观
相对密度
毛体积
相对密度
吸水率
（%）
9.5mm—16mm
2.825
2.793
0.40
4.75mm—9.5mm
2.833
2.800
0.47
0mm—16mm
2.821
2.785
0.48
0mm—4.75mm
2.816
2.755
0.79
0mm—2.36mm
2.810
2.744
0.86
0mm—0.3mm
2.822
----
----

二． AC-13C沥青混合料技术规定
1． 推荐AC-13C沥青混合料工程级配范畴
级配类型
通过下列筛孔(㎜)质量百分率（%）
16
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
AC-13
100
90-
100
68-
80
38-
49
24-
35
15-
25
10-
19
7-15
5-12
4-8

2. AC-13C沥青混合料技术指标规定

实验项目
单位
技术规定
实验项目
单位
技术规定
击实次数
次
双面各75
沥青饱和度
%
65—75
稳 定 度
kN
≥8.0
动稳定度
次/㎜
≥1000
流 值
mm
2—4
渗水系数
ml/min
≤120
设计空隙率
%
3—6
/
/
/
矿料间隙率
%
≥14
/
/
/

三． AC-13C型沥青混合料配合比实验
1． 各级集料在混合料中比例及合成级配
集料
规格
集料比例（%）
通过下列方孔筛（㎜）质量百分率（%）
16
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
9.5mm—16mm
32
100
91.5
39.4
5.1
3.0
2.5
2.2
2.0
1.9
1.7
4.75mm—9.5mm
20
100
100
100
36.7
11.6
9.0
7.3
6.4
5.9
5.0
0mm—
16mm
20
100
98.1
78.9
30.6
16.1
13.0
10.7
9.3
8.5
7.0
0mm—
4.75mm
12
100
100
100
99.4
51.3
29.2
20.9
16.7
14.7
11.6
0mm—
2.36mm
14
100
100
100
100
94.7
74.1
46.2
29.1
20.6
8.0
0mm—
0.3mm
2
100
100
100
100
100
100
100
62.4
42.1
11.9
合成级配成果
100
96.9
76.4
43.1
27.9
21.1
15.3
11.1
9.0
5.7
技术规定级配范畴
100
90-
100
68-
80
38-
49
24-
35
15-
25
10-
19
7-15
5-12
4-8

其原材料级配曲线如下图所示：

备注：1#料为9.5mm-16mm,2#料为4.75mm-9.5mm,3#料为0mm-16mm,4#料为0mm-4.75mm,
5#料为0mm-2.36mm，6#料为0mm-0.3mm

其混合配曲线如下图所示：

2． 目的配合比马歇尔实验成果
体积指标
油石比（%）
3.6
4.1
4.6
5.1
5.6
计算理论最大相对密度
2.659
2.635
2.613
2.590
2.567
试件毛体积相对密度
2.432
2.459
2.495
2.493
2.492
试件空隙率 （%）
8.5
6.7
4.5
3.7
2.9
VMA （%）
15.6
15.1
14.3
14.7
15.2
VFA （%）
45.5
55.6
68.5
74.8
80.9
稳定度 (kN)
8.68
8.91
9.73
9.08
9.04
流值 (mm)
1.9
2.5
2.8
3.0
3.2

AC-13C沥青混合料沥青用量拟定图

从上表及图中可以得出AC-13C沥青混合料指标与油石比关系如下：

油石比（%）
a1
a2
a3
a4
Pamin
Pamax

4.8
4.6
4.9
4.7
4.5
5.1
OAC1
4.8
----
OAC2
----
4.8
OAC
4.8

从上图及表中可知油石比范畴在4.5%-5.1%，其技术指标满足规定，考虑到施工地区实际状况，取最佳油石比为4.8%。

3.AC-13C型在最佳油石比OAC=4.8%时,其各项体积指标与强度指标如下表：
（1） 马歇尔实验成果
实验项目
实验成果
实验项目
实验成果
混合料最大实测相对密度
2.604
沥青饱和度VFA （%）
71.0
试件毛体积相对密度
2.494
稳定度MS (kN)
9.84
试件空隙率VV （%）
4.2
流值FL (mm)
2.8
矿料间隙率VMA （%）
14.5
渗水系数 （ml/min）
3.0
(2) 浸水马歇尔实验成果

击实次数
浸水温度（℃）
保温时间（h）
稳定度(kN)
流值(mm)
残留稳
定度（%）
平行实验
平均值
平行实验
平均值
原则实验
1
2×75
60
0.6
10.81
9.84
2.91
2.8
78.5
2
10.19
2.45
3
9.46
2.70
4
9.45
3.00
5
9.28
2.73
浸水实验
1
2×75
60
48
7.16
7.72
3.63
3.2
2
8.21
3.08
3
7.98
3.09
4
7.37
2.97
5
7.87
3.13
（3）AC-13C沥青混合料车辙实验成果
试件编号
试件厚度（㎝）
实验温度（℃）
实验轮压(MPa)
动稳定度
（次/㎜）
实验成果
技术规定
1
5
60
0.7
1779
DS=1734
S=40.1
CV=2.3%
DS≥1000

CV≤20%
2
5
60
0.7
1702
3
5
60
0.7
1721
备注
油石比Pa=4.8%

通过室内实验及其有关验证， AC-13C沥青混合料在最佳油石比取为4.8%时，除残留稳定度外，其他各项委托技术指标满足相应技术规定。由于沥青混合料水稳性能较差，建议在生产时，加入2%水泥。依照拌和机除尘效果，拟定0/0.3mm集料掺量，以使混合集料级配尽量与目的配合比级配一致。

主检： 审核： 审批：

湖南省交通建设质量监督实验检测中心

年 5 月 21 日
