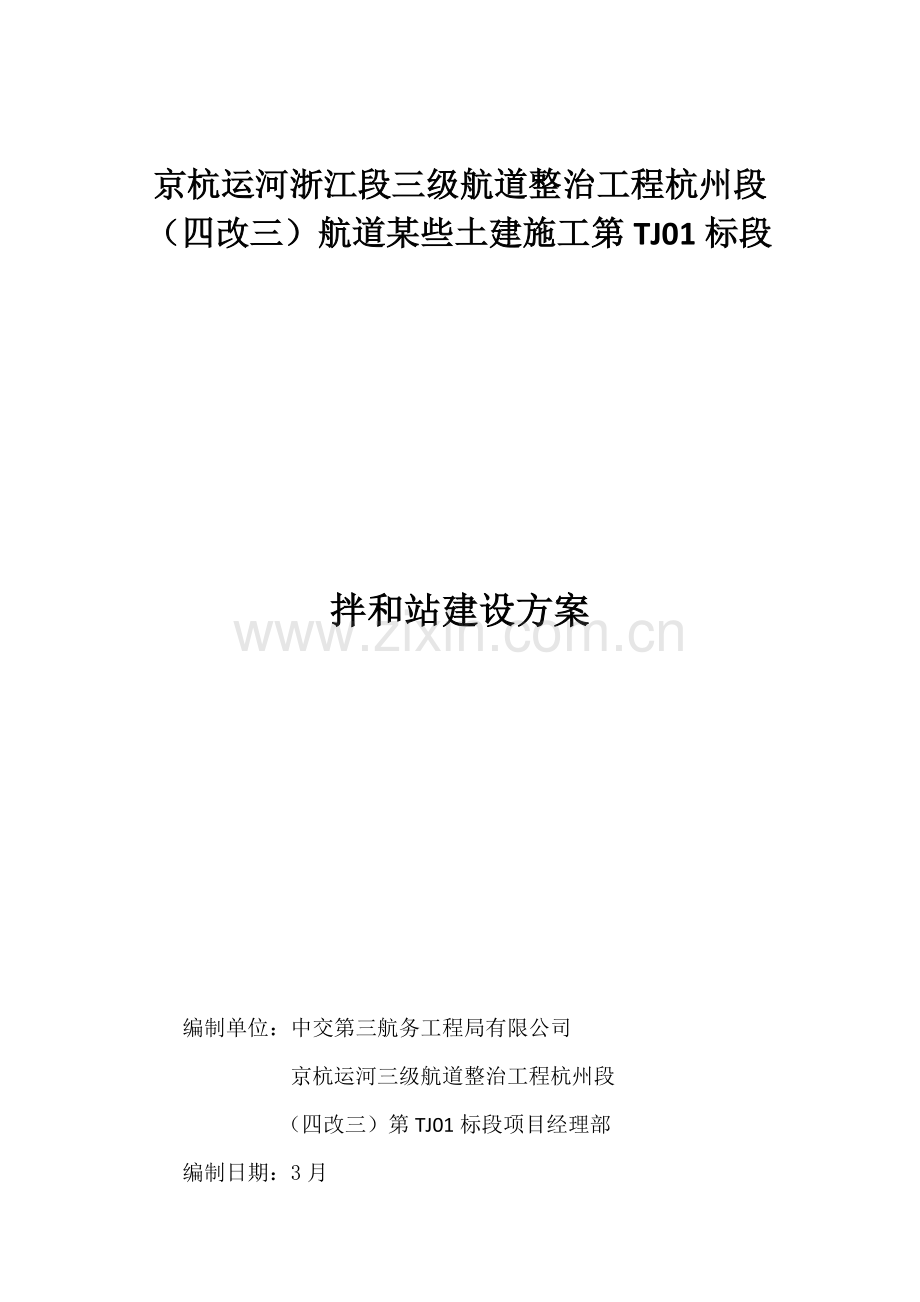

拌和站建设专项方案.doc

京杭运河浙江段三级航道整治工程杭州段
（四改三）航道某些土建施工第TJ01标段

拌和站建设方案

编制单位：中交第三航务工程局有限公司
京杭运河三级航道整治工程杭州段
（四改三）第TJ01标段项目经理部
编制日期：3月

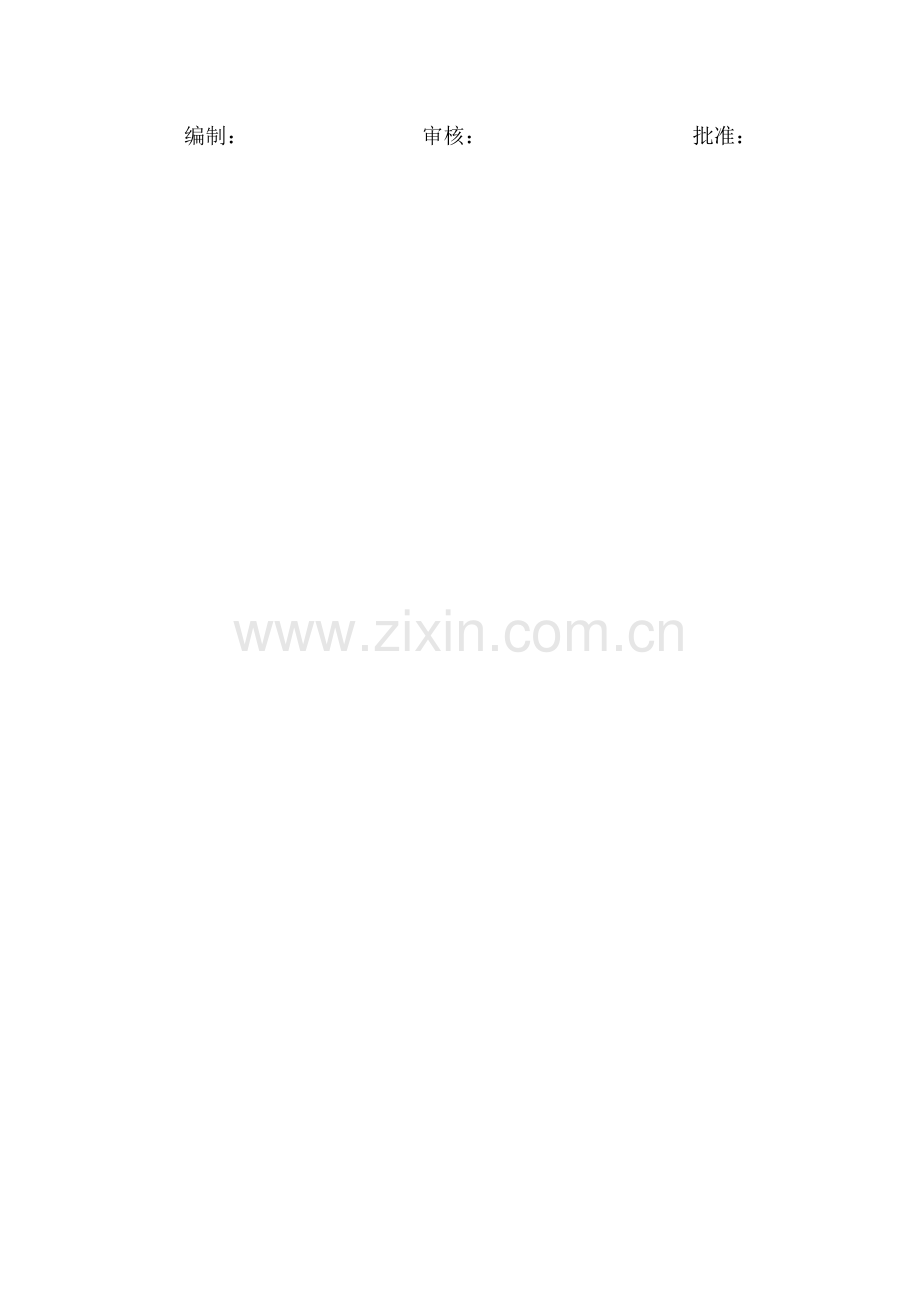

编制： 审核： 批准：
目 录

一、工程概况 1
二、编制根据 2
三、编制原则 2
四、总体施工布置 2
1、生产区 3
2、办公、生活区 5
3、拌和站标记牌 6
4、拌和楼安装 6
5、拌合站监控系统 6
五、详细施工方案 7
六、人员机械安排 13
七、拌和站建设进度筹划 14
八、夏季混凝土搅拌质量保证办法 15
九、安全保证办法 15
十、质量保证办法 17
十一、文明施工、环保 17
1、环境保证办法 18
2、文明施工办法 18
十二、搅拌站防雷系统设计方案 19
十三、附件 21
附件1：拌和生产能力分析 22
附件2：拌和站基本承载力计算书 23
附件3：拌和站施工用电方案 29
附件4、拌和楼安装安全方案 45
附件5、拌和楼拆除安全方案 51
附件6、拌和站平面布置图 55

京杭运河浙江段三级航道整治工程杭州段（四改三） 第TJ01标段拌和站建设方案
一、工程概况
工程规模
本工程施工范畴为京杭运河邵家村（K59+670）～谢村（K81+920）作业区段，运用原Ⅳ级航道，全长22.25km，该段涉及杭州与湖州界河及插花段航道（位于邵家村至武林头之间），该段1.7km建设里程已由湖州实行。
本工程建设内容为新建、加固护岸，土方开挖、填筑，水下疏浚以及相应配套设施等，其中新建护岸0.71km，桩基加固护岸10.73km，自然生态护岸5.35km；土方工程约44.21万方；增设防撞墩3座。
本工程航道底宽≥45m、水深≥3.2m、边坡1:3～1:4，普通护岸构造顶标高为3.2m，新建护岸墙后防洪墙高程为4.40～4.50m，航道设计低高程标高为-2.6m（局部-2.7m），水下边坡为1:4～1:3。
工程名称
京杭运河浙江段三级航道整治工程杭州段（四改三）航道某些土建施工（第TJ01标段）。
工程地点
浙江省杭州市余杭区、拱墅区
参建单位
业主单位：杭州交投建设工程有限公司
设计单位：浙江省交通规划设计研究院
勘察单位：浙江省交通规划设计研究院
施工单位：中交第三航务工程局有限公司
监理单位：江苏科兴项目管理有限公司
质量监督部门：浙江省交通建设工程监督管理局
安全监督部门：浙江省交通建设工程监督管理局

拌合站概况
混凝土拌和站位于练杭高速桥东侧张家墩路，作为整个航道砼工程混凝土拌和站。整个场地涉及生活区、拌和楼、堆料场等临设，拌和站占地面积3945m2。拌和楼涉及1台HZS50拌和机、2个100t水泥仓、3个存料仓、蓄水池、控制室、沉淀池等。混凝土供应范畴K59+670～K81+920段落内航道工程所有混凝土构筑物。
二、编制根据
1、施工承包合同、招标文献以及投标文献；
2、施工图纸及施工组织设计；
3、中交集团质量程序文献与质量手册。
4、《施工现场暂时建筑物技术规范》（JGJ188-）
5、《施工现场消防安全技术规范》（GB50720-）
6、《浙江省水运建设工程原则化工地管理规定》（浙交【】253）
7、《施工现场暂时用电安全技术规范》（JGJ46-）
8、《起重机械安全规程》（GB6067-）
9、《建筑物防雷设计规范》GB 50057-
10、《建设工程安全生产管理条例》国务院令第393号
三、编制原则
为加快履行当代工程管理，增进航道建设“发展理念人本化、项目管理专业化、工程施工原则化、管理手段信息化、寻常管理精细化”，为提高质量、安全管理水平，树立行业文明施工形象。依照招标文献和《浙江省水运建设工程原则化工地管理规定》（浙交【】253号）规定， 特编制本建设方案。
四、总体施工布置
为便于项目部施工作业及管理，参照建管处及监理办有关原则化建设规定，兼顾施工需求，本着经济、合理、科学原则，筹划如下：
1）混凝土供应范畴K59+670～K81+920段落内航道工程所有混凝土构筑物。
2）拌和站选址在练杭高速桥东侧张家墩路（京杭运河南侧），配备1套HSZ50搅拌机组，占地3945㎡。
3）拌和场地共设3个料仓，每个料仓长15m*宽10m。
4）建设生活房8间，其中办公室，原则养护室、宿舍，每间不不大于 20㎡。
5）停车场地设立，停车位不少于6辆车停放，并标出车位线。
6）出入拌和站施工便道，便道长约110m，路基宽6m，上面层宽5.5m，面层为25cm厚C25混凝土。
1、生产区
（1）拌和站周边用彩钢板围挡，围挡高度为200cm。正面设立进出口，便道入口附近50 m范畴内设立限速牌和车辆出入安全警示标牌。
（2）依照工地原则化规定，拌和站一方面场地平整，宕渣填筑、分层压实，然后填筑10cm后碎石垫层，再进行表面砼硬化解决。场地基层填筑50cm厚宕渣，分层压实。面层采用25cm厚C25砼。所有硬化后场地必要满足负载车辆晴雨天均能正常通行。料场划分为2个碎石区、1个黄砂区，料仓均采用轻型构造顶棚。
（3）道路建设，拌和站内设立一条便道，在拌和站及办公区中间设立一条水泥罐车进出便道，专供水泥罐车进出。道路设立道路行驶导向牌，运送车辆行驶井然有序。
（4）拌和站主机建设，基本硬化加强基本解决满足主机对混凝土基本承载地基承载力规定（计算后附）。为了达到不同规格材料分档储备，隔离堆放，不混堆规定。依照有关规定，各规格材料之间设立挡墙隔离，挡墙采用砼浇筑，每个挡墙宽不不大于0.25m,在外墙外侧每隔4m设支撑墩，分仓内外墙高度不低于2m。
有关备套设施如下：
a.2个储料罐（均为100t）、b.3个储料仓、c.1组滚轮传送带、 d.1套气泵、e.1座拌和楼主机控制室。
（5）场内排水系统规划，场地设立1.5%排水坡度。场地三面设立排水沟，排水沟坡度为1.5%。宽度0.3m，深度0.5 m。拌和站排水采用单坡排水，在上料仓处设立截水沟以保证排水畅通。拌和站设沉淀池，将冲洗搅拌设备后废水集中解决，沉淀后才可排放站外雨水沟。办公区（化粪池解决）等可以直接排放生活污水，经后侧围墙外原水沟及本地下水、排污系统相连接排走。
（6）沿线电力资源丰富，施工用电重要使用本地电网，接用浙江合正实业有限公司工业用电，供拌和站生产、照明使用。从配电室到拌和站之间电缆采用埋地敷设，埋入深度不不大于70cm，电缆采用10cm厚细砂包裹，过路电缆设保护套管，管径不不大于电缆外径1.5倍。为避免附近供电电网不能常期持续性供电导致拌和站停电，站内需备置满足生产需要柴油发电机一台其输出功率为100KW。我工区沿路线为京杭运河，可就近采用河水，其水质对砼无腐蚀性，水源丰富能满足工程规定。
（7）污水解决和抑尘降噪
本搅拌站产生污水重要为清洗搅拌车和搅拌机产生砂石污水，因而污水解决设施采用两级沉淀池：场内产生污水经排水系统汇至1号沉淀池，由1号沉淀池过滤油污和沉淀大粒径砂石后流入2号池，2号池对泥沙进行沉淀后水基本达到排放规定，可直接排放至本地排水系统或抽取用于机械、地面冲洗用。
同步拟采用储料罐排气防尘专项抑尘降噪办法。
15
30
暂时停靠点
10
10
10
钢筋加工棚
黄砂料仓
石料仓
石料仓
22,6
43,6
11
7,42
26,36
35,2
78,6
示意图
2100
B
B
B
?????
??

拌合区域平面布置图

拌合区域构造断面图
2、办公、生活区
（1）筹建拌和站实验室，配备有关实验检测人员，驻地实验室设有如下部室： a.原则养护室 b.实验室
（2）门卫室，供保卫人员，保卫拌和站及有关人员生命财产办公，轮岗休息使用。
（3）拌合站办公室，统一调配协调机械使用，合理配备机械，有效管理机械设备。
（4）搅拌站建设范畴内地坪采用C20混凝土硬化，其中办公区为10cm,生产区及进出道路地坪厚为20cm。每台搅拌站周边均有排水沟与周边排水系统连接，保证场地不积水。排水沟依照现场实际状况分为明沟，暗沟及盖板水沟，并在水沟弯曲及必要位置设立沉砂井用于水沟清理，以保证水沟畅通。
（5）拌合站生活用水来自于接用浙江合正实业有限公司自来水，供拌和站生活使用。从合正实业到拌和站之间水管采用埋地敷设，埋入深度不不大于70cm。

生活区域平面布置图

3、拌和站标记牌
拌和站悬挂安全生产标语，拌和站平面布置图、管理人员及监督电话牌、危险源公示牌及各类标示牌、警示牌齐全原则美观。
配合比牌、材料牌，各操作规程牌按安全标记牌功能布置。

4、拌和楼安装
在厂家技术人人员指引下进行安装，安装精度需满足生产及安全规定。
5、拌合站监控系统
在搅拌站四周设立4个监控摄像头，便于管理人员在项目部安全监控室对混凝土搅拌全程施工进行远距离监控。同步通过拌合站管理系统通过采集终端实时对拌合机原始数据进行提取，运用网络自动将数据存入拌和站管理系统数据库中，在系统中自动进行计算分析，管理人员通过IE浏览器进行查看。系统以配合比信息为基本，来展示混凝土生产过程中生产记录、拌合时间、产量数据、材料用量等综合信息。
五、详细施工方案
施工前准备 → 测量放样 → 基坑开挖 → 换填片碎石 → 基本钢筋绑扎→基本模板及预埋件安装 → 基本砼浇筑 → 养生→ 料仓隔墙砌筑→ 搅拌机安装→办公室及生活用房搭建。
拌和站主机基本地坑，均采用砖砌模兼C30混凝土浇筑相结和方式进行基本硬化解决。所有基本下都设立有φ12@100双层钢筋网片。
(1)100T水泥罐基本墩采用7m长C30砼预制桩，梅花形布置，浇筑C30混凝土并预埋钢板600*600-20mm；螺纹钢64-φ20*1500；按墩基中心间距2.05m布置水泥仓墩基本，每座水泥仓共有4个墩基。一种主机相应2个水泥罐，本拌和站配备一套主机。储存罐必要预埋防风锚钩设施，以应对台风影响。

水泥罐基本示意图

(2)主机基本墩采用7m长C30砼预制桩并预埋钢板500*500-20mm；螺纹钢16-φ20*1000；按墩基中心间距横向2.95m；纵向4.02m间距布置。

主机基本示意图
(3)主机控制室基本墩采用C30砼浇筑并预埋钢板10*240*240；螺纹钢8-16φ*400；按墩基中心间距横向2.10m；纵向3.30 m间距布置。

主机控制室基本示意图
(4)滚轮传播带皮带基本墩采用C30砼预制并预埋钢板14*400*300；螺纹钢16φ*400；横向间距1.94m，纵向间距从第1排到第4排依次间距为：3.13 m；3.17m ；3.13 m。

传播带基本示意图

(5)料斗基本采用砖砌，料斗长2m;上口宽2.09m，下口宽1.22m。此外蓄水池与外加剂储料仓均采用砖砌而成，建成后要满足拌和站生产需求，水容量不不大于60立方。

拌和系统布置图

拌和系统基本布置图

基本剖面图

沉淀池构造图

水池构造图

150t 3×18（地磅）

料仓断面图

砂石料仓挡墙构造图

(6)站内用电临地建设，依照《施工现场暂时用电安全技术规范》（JGJ46-）规定，本拌和站配电采用工作零线（N）和接地保护零线（PE）分开使用TN-S系统，（见附图1）以三级配电两级保护供电方式对用电设备送电。从总配电柜各分路漏电保护开关出线采用聚氯乙烯绝缘BV铜芯 线埋入地下0.7米，某些地段穿阻燃塑料管进行保护。由分派电箱至固定设备开关箱间线路仍采用穿硬质塑料管埋地敷设方式，开关箱至固定设备距离不不不大于3m，电缆同样以穿管方式敷设，移动式机械设备电缆明设。TN-S系统构成型式：
(7) 拌和站内驻地建设，各部室均建成彩钢板房，基本采用砖砌形式，彩钢房其规格为：3.6m*6m。
(8) 场地排水施工方案
下工序施工
埋场外暗沟
做混凝土水沟
将地表水改入排水沟
将原地表水暂时改道
开挖场地周边明沟

场内统一设盖板暗沟，有车辆通过段采用混凝土构造，沟深30cm，盖板厚10cm，其他位置采用砖砌，沟深30cm，盖板厚8cm，水沟宽均为30cm。均采用钢筋混凝土盖板，场内污水通过暗沟排向既有水沟。排水沟按1%坡度设立。
六、人员机械安排
拌和站重要施工组织人员安排
序号
人员
岗位
备注
1
韩晓军
站长
负总责
3
周伟军
电工、机修
用电、机械负责
4
张 超
安全员
安全负责
5
张旭伟
调度
砼调度

建设期暂时机械配备表
序号
名 称
规 格
配备数量
1
装载机
ZL50
2台
2
发电机
100 kw
1台
3
自卸汽车
270马力
4台
4
挖掘机
LC-220
3台
5
推土机
SD16TL
1台
6
压路机
18T
1台
7
振捣棒
15KW
2台
8
吊车
25T
2台
9
定位桩挖泥船

1艘
七、拌和站建设进度筹划
序号
各工序
节点完毕时间
备注
1
清表（含施工便道）
3月05日

2
便道填筑（灰土、宕渣）
3月12日

3
场地硬化（平整、垫层）
3月17日

4
场地砼面层施工
3月20日

5
拌和机、储存罐基本和围墙
4月01日

6
设备架设、调试
4月10日

7
料仓架设（防雨棚）
4月12日

8
生活区活动板房搭设
4月15日

9
拌和站整体调试（含标定）
4月20日

八、夏季混凝土搅拌质量保证办法
1、混凝土配制和原材料降温办法
混凝土配合比设计：水泥采用普通硅酸盐水泥，混凝土中掺入高效减水剂，以提高混凝土混凝土强度。配合比设计应考虑坍落度损失，加大混凝土坍落度检测频率，规定每一批次检测坍落度，依照实际检测数据和规范规定调节水灰比。
2、原材料降温办法
拌和水降温
拌和用水采用地下水，对拌和站储水池、料斗、水箱及输水管采用加遮阳隔热办法；
骨料降温办法
砂、碎石材料场设贮料隔仓分别堆放，皮带机输送至拌和楼，这给骨料降温带来有利条件。降温拟采用：
①采用遮荫防晒；
②骨料预冷，在混凝土浇筑前2h抽水喷淋降温，向骨料堆中洒水，以增进蒸发冷却来减少混凝土温度，如果用冷水（如地下水）湿润，则冷却效果会更好，在湿度较高时特别如此，可使骨料温度下降，渗水从排水沟中排出；
③取用料仓底部未被暴晒材料；
④拌和楼骨料输送系统采用搭盖凉棚，避免骨料运送过程中太阳照射升温，必要时对凉棚洒水降温。
九、安全保证办法
9.1、施工现场
（1）施工便道布置畅通，排水良好。
（2）按施工平面布置图规定位置安放施工机械和堆放材料。
（3）施工区域与高压电线等距离要符合安全距离规定。
（4）各危险部位、项目警告标志齐全。
（5）安全守则、安全管理规定、安全生产责任及文明施工宣传标语、张贴、张挂于显眼或人员集中处。
（6）设立齐全安全宣传标语牌、操作规程牌
9.2、高空作业
（1）高空作业人员应衣着灵便，穿软底防滑鞋。杜绝穿拖鞋硬底鞋和带钉易滑鞋。禁止酒后登高作业。作业时系好安全带。
（2）高空作业材料要事先准备好，工具应放在工具袋内，传递工具不得抛掷或将工具放在平台和木料上，更不得插在腰上。
（3）高处绑扎钢筋，要搭设好操作平台和挂好安全网。
（4）用于上下攀登设施脚手架，应将脚手架上存留材料、杂物等清理干净，按自上而下，先装后拆、后装先拆顺序进行。
9.3、吊装起重作业
（1）起重安装作业前须严格检查起重设备各部件可靠性和安全性，并进行试运营；钢丝绳安全系数应符合规定。
（2）起吊作业时指派专人统一指挥，参加起重安全起重工要掌握作业安全规定，别的人员应分工明确。
（3）汽车吊作业地面应坚实平整，支脚支垫牢固。作业时禁止回转半径范畴内吊臂下站人，禁止起吊重物自由下落。
9.4、夜间作业
（1）注意安排好工作筹划，劳逸结合，尽量避免夜间作业。
（2）夜间施工时，施工现场必要有足够照明。施工住地（涉及民工住地）要设立路灯。
（3）用于上下攀登通道必要设有足够照明灯具。
9.5、雨季施工
（1）雨季施工时，应及时排除施工现场积水。脚手架、斜道板上应采用防滑办法。加强脚手架检查，防止倾倒。
（2）长时间在雨季中作业工程项目，应依照条件设立挡雨棚。施工中遇有暴风雨应暂停施工。
9.6、防火安全
施工现场周边都是民居，施工时要采用有效防火、防雷办法，在生活区放置5组灭火器，生产区放置4组灭火器。
9.7、安全用电
（1）工地供电采用TN--S系统三相五线制系统。用电线路采用高架或埋地铺设，原则上不准明铺。场内架设电线应绝缘良好，悬挂高度及线间距应符合电业部门安全规定。各种电器设备，符合一机一箱、一闸一保用电规定。
（2）现场接灯照明时，凡危险场合及潮湿环境应使用安全电压；灯安装在工作时触碰不着地方；保持一灯一开关且有防雨装置。
（3）各种电气设备检查维修，普通应停电维修，并挂上警示牌。禁止在施工现场使用金属体代替保险丝。
（4）工地安装变压器必要符合电业部门规定，并设专人管理。变配电设备处，配用专用灭火设备和高压安全用品。非电工人员禁止接近带电设备。
（5）移动式电气机具设备应用橡胶电缆供电。
（6）施工现场，应有自备电源，以免因电网停电导致工程损失和浮现事故。自备使用发电机组排烟管道必要伸出室外。室内不应存贮油桶及其他易燃物体，发电机组电源和电网之间要有联锁保护，禁止并列运营。
（7）电工人员应持证上岗。
十、质量保证办法
1 、场地硬化时，保证现场没有弹簧浮现，压路机碾压时要达到相应压实效果，
2 、严格控制混凝土浇筑质量，及时做好混凝土养生，保证混凝土养护期。
3、现场施工到场原材料进行严格质量检查，保证现场使用材料是和格。
4、严格规定工人按照施工工艺操作，不懈怠，不放松 ，严把质量关，保证施工质量。
十一、文明施工、环保
实行文明施工，注重环保，爱惜土地，合理运用，严格执行GB/T24001-1996环境管理体系和GB/T28001-职业健康安全管理体系。严格遵循国家环保政策和建设单位对本工程环保规定，精心组织、严格管理、文明施工，在方案编制上力求把施工对周边环境影响减少到最低限度，争创“安全生产、文明施工原则化工地”。
1)、环境保证办法
1、在机械施工过程中，尽量减少噪音，废气，废水，及尘土等污染。以保障本地居民和施工人员健康。施工场界噪声按《建筑施工场界噪声限值》（GB12523-90）规定控制。施工现场设立统一垃圾桶，剩饭与垃圾集中装袋，并设排污解决系统。
2、对场地表层腐植土，砍伐荆刺等废料，要及时运到指定地点进行废弃；生产及生活垃圾应用封闭运土车运走，不得随处遗撒。
3、施工前要做到全员教诲，全面规划，和理布局，为本地居民创造和保持一种清洁适当生活和生产环境。
4、设专人负责环保工作，针对现场施工特点，对下属施工队提出施工过程中环保规定，定期检查。
5、大气重要污染来源有：运送、开挖、燃油机械等
a、对易产生粉尘、扬尘作业面和装卸、运送过程，制定操作规程和洒水降尘制度，在旱季和大风天气恰当洒水，保持湿度。
b、禁止在施工现场焚烧任何废弃物和会产生有毒有害气体、烟尘、臭气物质，熔融沥青等有毒有害物质要使用封闭和带有烟气解决装置设备。
c、水泥等易飞扬细颗粒散体物料应尽量安排库存储，堆土场、散装物料漏天堆放场要压实、覆盖。
6、在工程开工前完毕工地排水和废水解决设施建设，并保证工地排水和废水解决设施在整个施工过程有效性，做到现场无积水、排水不外溢、不堵塞、水质达标。
2）、文明施工办法
1 、对施工现场场地，道路坚实畅通，设立相应安全防护办法和安全标志，周边设排水设施；人行通道途径避开作业区，设立防护，保证行人安全。
2 、对施工现场文明施工进行监督，指引，检查，对违背文明施工行为，有权责令限期整治或停工整顿，甚至惩罚。
3 、施工现场暂时设计，涉及施工机具设备，运送车辆，停放位置要布置整洁。
4、施工操作地点和周边保持清洁整洁，做到活完脚下清，工完场地清，没用完或不和格材料要及时清理。
5、在施工现场设立宣传标语、宣传专栏等，及时报道安全、质量等方面状况及知识。
6、建立住地文明、卫生、防火责任制，按规定布置防火设施，并贯彻有关负责人管理。
7、依照水电接驳点位置及施工、生活用水、用电需要进行水、电设计，按安全、经济、美观规定合理布设线路与开关。
8、拟定施工场地合理布局、优化作业方案和运送方案，保证施工安排和场地布局考虑尽量减少施工对周边居民生活影响，减小噪声强度和敏感点受噪声干扰时间。
十二、搅拌站防雷系统设计方案
1、概述
搅拌站设备为金属构造，且位于空旷地带，易遭到直接雷击或感应雷击。因而，为了保护人员安全及保证生产顺利进行，混凝土搅拌站防雷系统应具备防直接雷击和感应雷击能力和办法。一套完整防雷系统涉及接闪器、引下线和接地装置三个某些构成。
2、设计根据
（1）《建筑物防雷设计规范》GB50057-
（2）《建筑工程施工现场供电安全规范》GB50194-
（3）《防雷及接地安装工艺原则》
（4）《配电系统防雷与接地》
3、防雷装置设计
搅拌站防雷设计重要涉及直接雷击和感应雷击，详细设计如下：
（1）防直接雷击某些
混泥土搅拌站防直接雷击办法重要是在水泥罐顶安装接闪器，每座拌和站接近控制室较近一根水泥罐上各装一种接闪器。搅拌站属于普通性工业建筑物，根据防雷分类属于第三类防雷建筑物，采用滚球法设计接闪器，接闪器涉及避雷针和两个金属滚球，其中避雷针针长1.5m，上滚球直径d=30cm，下滚球直径d=60cm，接闪器通过扁铁接地，接地电阻≤10Ω，焊接长度不不大于6D，扁铁焊接长度不不大于扁铁宽度2倍。接闪器示意图如下：

（2）防感应雷某些
为防止感应雷电流沿电源线路侵入控制室，导致设备损坏，电源某些应采用二级电源防雷办法。
第一级电源防雷：在控制室总电源处安装一套威利WL DM8型三相电源防雷装置，作为电源第一级防雷保护。详细技术参数为：标称通流容量In=30KA；最大通流容量Imax=60KA；保护水平Up≤2.0KV。
第二级电源防雷：在控制室总电源处安装一套威利WL DM8型单相电源防雷装置，作为电源第二级防雷保护。详细技术参数为：标称通流容量In=30KA；最大通流容量Imax=60KA；保护水平Up≤2.0KV。
电源通过避雷器后接地，接地线采用黄绿多股铜芯线，接地电阻≤4Ω。
避雷针安装完请气象部门验收合格后方可使用。
避雷器安装示意图如下：

十三、附件
附件1：拌和生产能力分析
附件2：拌和站基本承载力计算书
附件3：拌和站施工用电方案
附件4：拌和楼安装方案
附件5：拌和楼拆除方案
附件6：拌和站平面布置图
附件7：便道平面布置图

附件1：拌和生产能力分析
混凝土方量:25000m3；
总工期安排：24个月；其中集中混凝土浇筑工期7个月。
混凝土总量及其工期安排，混凝土施工总工期210日历天。每天需供混凝土量25000/210=119 m3；按有效工作日210*0.7=147日历天计算，每天需供混凝土量25000/147=170m3。现一套搅拌机按日工作8h计算，日生产能力约240m3。拌和站每台拌和机生产能力为30m³/h。该搅拌机日生产能力可以满足我项目部施工需要。
存料仓周供应能力(按C25砼统一估算)
C25混凝土配和比：水泥：黄砂：碎石：水：外加剂=312：765 :1148 :172：4.06
砂堆积密度：1400Kg/m³；碎石堆积密度：1500Kg/m³。料仓设计可存砂700 m³ ，存碎石1400m³。依照配和比计算存料可拌混凝土量：
以砂为例：700m³*1400Kg/m³/765Kg/m³=1317m³；
以碎石为例：1400m³*1500Kg/m³/1148Kg/m³=1829m³。
高峰期周混凝土需求量：1200m³/6天，存料基本能满足施工生产需要。
附件2：拌和站基本承载力计算书
拌和站配备HSZ50拌和机，单个罐在装满材料时照104吨（100吨材料+4吨自重）计算。
一.计算公式
1 .地基承载力
P/A=σ≤σ0
P— 储蓄罐重量 KN
A— 基本作用于地基上有效面积mm2
σ— 土基受到压应力 MPa
σ0— 土基容许应力 MPa
通过地质报告并通过计算得出土基容许应力σ0=0.180Mpa
2．风荷载强度
W=K1K2K3W0= K1K2K31/1.6ｖ2
W — 风荷载强度 Pa
W0— 基本风压值 Pa
K1、K2、K3—风荷载系数，查表分别取0.8、1.13、1.0
ｖ— 风速 m/s,取17m/s
σ— 土基受到压应力 MPa
σ0— 土基容许应力 MPa
3．基本抗倾覆计算
Kc=M1/ M2=P1×1/2×基本宽/ P2×受风面×H≥1.5 即满足规定
M1— 抵抗弯距 KN•M
M2— 抵抗弯距 KN•M
P1—储蓄罐与基本自重 KN
P2—风荷载 KN
4．基本抗滑稳定性验算
K0= P1×f/ P2≥1.3 即满足规定
P1—储蓄罐与基本自重 KN
P2—风荷载 KN
f-----基底摩擦系数，查表得0.25；
5 .基本承载力
P/A=σ≤σ0
P— 储蓄罐单腿重量 KN
A— 储蓄罐单腿有效面积mm2
σ— 基本受到压应力 MPa
σ0— 砼容许应力 MPa
二、储料罐基本验算
1．储料罐地基开挖及浇筑
依照厂家提供拌和站安装施工图，现场平面尺寸如下：

2.计算方案
依照规范，不考虑摩擦力影响，计算时只考虑单个储蓄罐重量通过基本作用于土层上，集中力P=1040KN，单个水泥罐基本受力面积为2.6m×4m=10.4m2,承载力计算示意见下图
P=1040KN

1.4m 基本

4m
本储料罐受东南风气候影响，依照历年气象资料，考虑最大风力为23m/s（九级风），储蓄罐顶至地表面距离为21米，罐身长14m,5个罐基本并排竖立，受风面200m2，整体受风力抵抗风载，在最不利风力下计算基本抗倾覆性。计算示意图如下
储料罐 风力P2
抗倾覆点

基本
罐与基本自重P1
基本采用是商品混凝土C30，储料罐支腿受力最为集中，混凝土受压面积为650mm×650mm，等同于试块受压应力低于30MPa即为满足规定。
3.储料罐基本验算过程
3.1 地基承载力
依照上面1力学公式，已知P=1040KN，计算面积A=10.4×106mm,
P/A= 1040KN/10.4×106mm=0.1MPa ≤σ0=0.180MPa
地基承载力满足承载规定。
3.2 基本抗倾覆
依照上面3力学公式：
Kc=M1/ M2=（P1×1/2×基本宽）/ （P2×受风面×(7+7)）
=（5200+1.4×4×17×2.5×10）×4/2×/(298.885×200×14/1000)
=18.1≥1.5满足抗倾覆规定
其中 W=K1K2K3W0= K1K2K31/1.6ｖ2
=0.8×1.13×1.0×1/1.6×232
=298.885Pa
3.3 基本滑动稳定性
依照上面4力学公式，
K0= P1×f/ P2=（5200+1.4×4×17×2.5×10）×0.25/(298.885×200×/1000)=31.7≥1.3满足基本滑动稳定性规定。
3.4 储蓄罐支腿处混凝土承压性
依照5力学计算公式，已知100T储存罐，单腿受力P=260KN，承压面积为650mm×650mm
P/A=260KN/（600mm×600mm）
=0.62MPa≤30MPa
满足受压规定。
通过验算，储料罐基本满足承载力和稳定性规定。
三、拌和楼基本验算
1．拌和楼地基开挖及浇筑
依照厂家提供拌和站安装施工图，现场实测平面尺寸如下：

基本四个独立基本，尺寸为外边长2m×2m正方形，浇筑深度为1.4m。
2.计算方案
依照规范，不考虑摩擦力影响，计算时考虑四个支腿重量通过基本作用于土层上，集中力P=200×4=800KN，基本受力面积为2m×2m×4=16m2,承载力计算示意见下图
P=200KN

1.4m 基本
2m
粉质粘土

本拌和楼受东南风影响，依照历年气象资料，考虑最大风力为23m/s（九级风），楼顶至地表面距离为15米，受风面80m2，整体受风力抵抗风载，在最不利风力下计算基本抗倾覆性。计算示意图如下
拌和楼 风力P2
抗倾覆点
基本
拌和楼与基本自重P1
基本采用是商品混凝土C30，拌和楼支腿受力最为集中，混凝土受压面积为650mm×650mm，等同于试块受压应力低于30MPa即为满足规定。
3.拌和楼基本验算过程
3.1 地基承载力
依照上面1力学公式，已知静荷载P=800KN，取动荷载系数为1.4，动荷载P1=1120KN,计算面积A=16×106mm2,
P1/A= 1120KN/16×106 mm2=0.07MPa ≤σ0=0.180 MPa
地基承载力满足承载规定。
3.2 基本抗倾覆
依照上面3力学公式：
Kc=M1/ M2=(P1×1/2×基本宽)/ (P2×受风面×8)
=(（1120+2×2×1.4×4×2.5×10）×4.23/2)/(298.885×80×8/1000)
=18.6≥1.5满足抗倾覆规定
其中 W=K1K2K3W0= K1K2K31/1.6ｖ2
=0.8×1.13×1.0×1/1.6×232
=298.885Pa
3.3 基本滑动稳定性
依照上面4力学公式，
K0= P1×f/ P2=（800+2×2×1.4×4×2.5×10）×0.25/(298.885×80/1000)=14.2≥1.3满足基本滑动稳定性规定。
3.4 储蓄罐支腿处混凝土承压性
依照5力学计算公式，已知拌和楼单腿受力P=200KN，承压面积为700mm×700mm
P/A=200KN/（650mm×650mm）
=0.47 MPa≤30MPa
满足受压规定。
通过验算，拌和楼基本满足承载力和稳定性规定。
结论，通过计算，拌和楼和储料罐基本满足受力规定。
附件3：拌和站施工用电方案
一、工程概况
拌和站用电重要使用本地电网，接用浙江合正实业有限公司工业用电，供拌和站生产、照明使用。从配电室到拌和站之间电缆采用埋地敷设，埋入深度不不大于70cm，电缆采用10cm厚细砂包裹，过路电缆设保护套管，管径不不大于电缆外径1.5倍。采用电源中性点直接接地三相五线制低压电力供电系统。
二、编制计算根据
1、《施工现场暂时用电安全技术规范》JGJ46-
2、《低压配电设计规范》GB50054-
3、《建筑工程施工现场供电安全规范》GB50194-
4、《通用用电设备配电设计规范》GB50055-
5、《供配电系统设计规范》GB50052-
6、《建筑施工安全检查原则》JGJ59-
三、施工用电总体设计布置
序号
机具名称
型号
安装功率(kW)
数量
共计功率(kW)
1
混凝土搅拌楼
HSZ50
96.1
1
96.1
2
交流电焊机
BX3-120-1
9
1
9
3
钢筋切断机
QJ40
7
1
7
4
钢筋弯曲机
GW40
3
1
3
5
生活用电
-
10
1
10
共计
125.1
依照《施工现场暂时用电安全技术规范》规定，站场内配电采用工作零线（N）和接地保护零线（PE）分开使用TN-S系统，（见附图1）以三级配电三级保护供电方式对现场送电。从总配电柜各分路漏电保护开关出线采用聚氯乙烯绝缘BV铜芯线埋入地下0.7米，某些地段穿阻燃塑料管进行保护。分级分路引至搅拌站、实验办公区。安装若干分派电箱，由分派电箱至固定机械设备开关箱间线路采用穿硬质塑料管明设方式，开关箱至固定机械设备距离不不大于3m，电缆同样以穿管方式敷设，移动式机械设备电缆明设。
TN-S系统构成型式四、施工用电线路详细布置
1、现场勘探及初步设计:
(1)本工程所在施工现场范畴内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)依照施工现场用电设备布置状况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见暂时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-》规定制定施工组织设计，接地电阻R≤4Ω。
2、拟定用电负荷:
(1)、混凝土搅拌站（楼）
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×96.1=62.465kW
Qjs=Pjs×tgφ=62.46×0.75=46.85kvar
(2)、钢筋切断机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×7=4.55kW
Qjs=Pjs×tgφ=4.55×1.02=4.64kvar
(3)、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=9×0.4=3.6kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×3.6=2.55 kW
Pjs=Kx×Pe=0.5×2.55=1.27kW
Qjs=Pjs×tgφ=1.27×2.29=2.92kvar
(4)、钢筋弯曲机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.02=1.99kvar
(5)、生活用电
Kx=0.75，Cosφ=0.85，tgφ=0.62
Pjs=0.75×10×1=7.5kW
Qjs=Pjs×tgφ=7.5×0.62=4.65kv
