远程心电监护系统软件需求规格说明指导书.doc

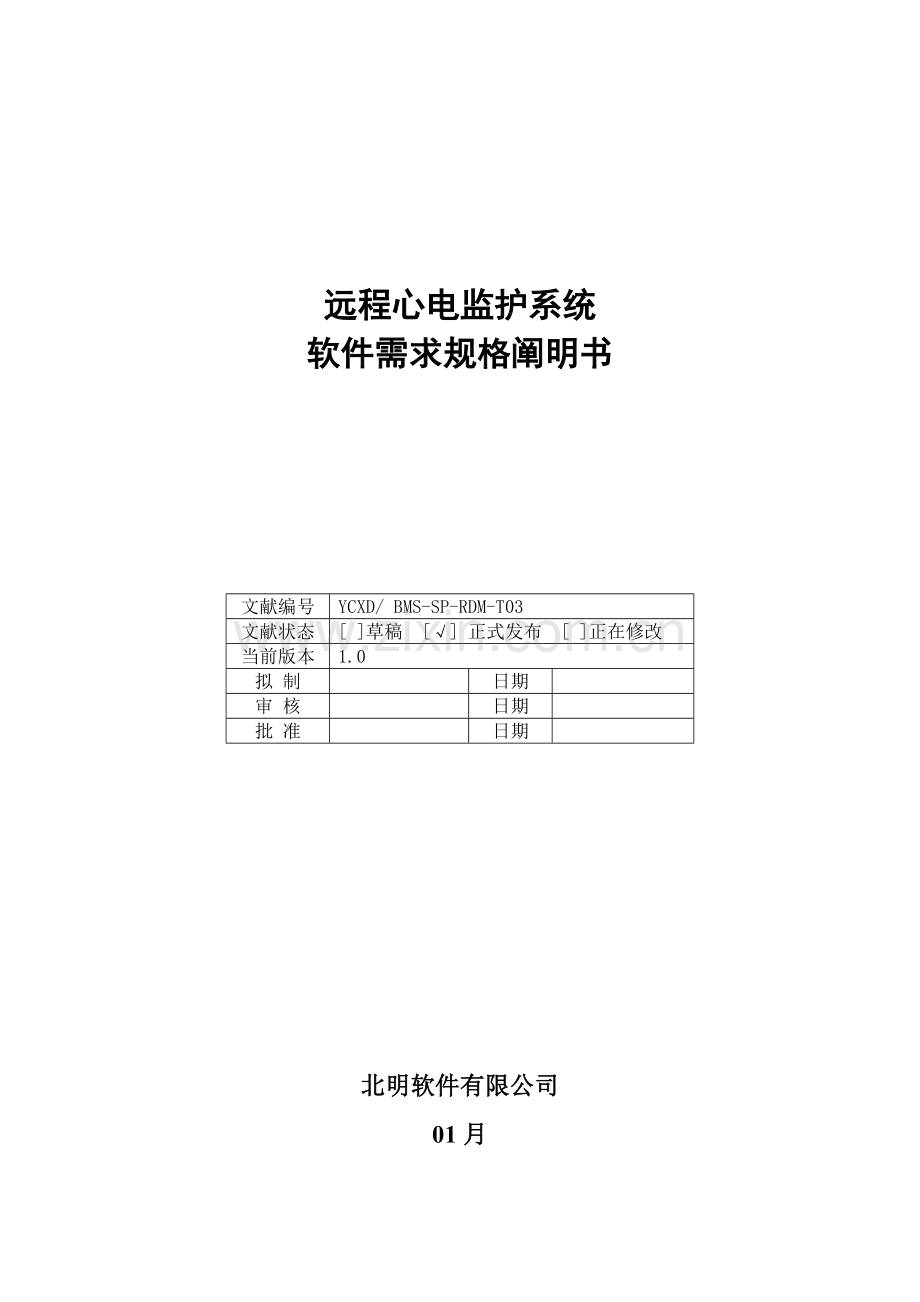

远程心电监护系统
软件需求规格阐明书

文献编号
YCXD/ BMS-SP-RDM-T03
文献状态
[ ]草稿 [√] 正式发布 [ ]正在修改
当前版本
1.0
拟 制

日期

审 核

日期

批 准

日期

北明软件有限公司
01月

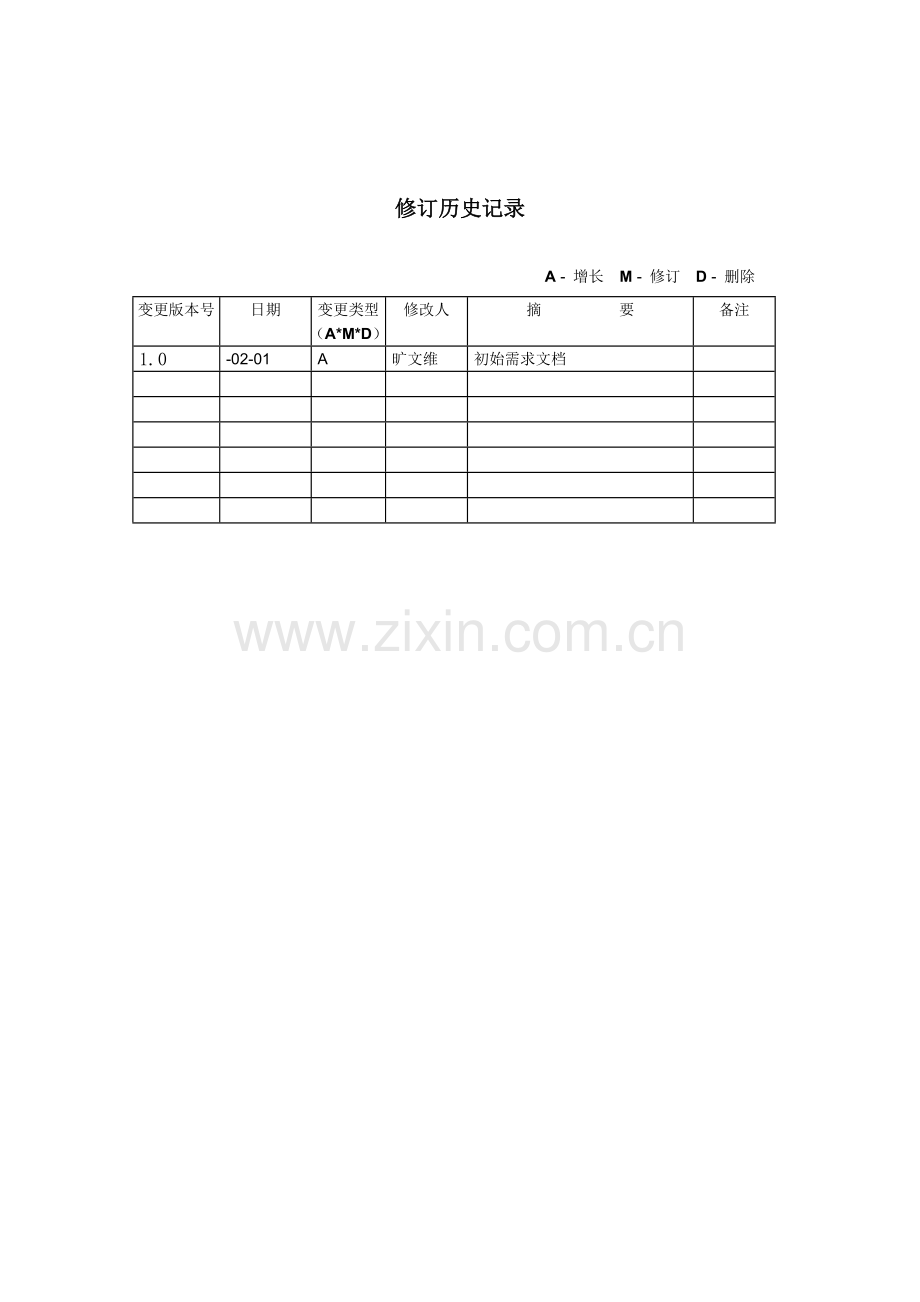

修订历史记录

A - 增长 M - 修订 D - 删除
变更版本号
日期
变更类型
（A*M*D）
修改人
摘 要
备注
1.0
-02-01
A
旷文维
初始需求文档

目 录

1 引言 4
1.1 目 4
1.2 背景 4
1.3 术语与缩写解释 4
1.4 参照资料 5
2 项目概述 6
2.1 软件系统目的 6
2.2 软件系统功能概要 7
2.2.1远程心电监护系统构造图 7
2.3 软件系统中角色 8
2.4 实现语言 8
2.5 顾客特点 8
3 功能需求 8
3.1 寻常业务管理 8
3.2 数据挖掘 10
3.3 远程会诊 10
3.4 系统管理 11
4 非功能性需求 11
4.1 运营需求 11
4.2 性能需求 11
4.3 数据管理能力规定 12
4.4 故障解决规定 12
4.5 其她专门规定 12
5 运营环境规定 12
5.1 设备 12
5.1.1 服务器 12
5.1.2 客户端 13
5.1.3 系统存储 14
5.2 支持软件 14
5.2.1 服务器网络端口 15
5.3 接口 15

1 引言
1.1 目
本文档明拟定义了顾客对《远程心电监护系统》业务需求，涉及功能需求和非功能需求，是顾客进行系统验收、设计人员进行系统设计和测试人员进行系统测试重要根据。预期读者为：
► 项目管理人员；
► 业务需求人员；
► 系统分析人员；
► 系统设计人员；
► 系统测试人员。
1.2 背景
萝岗区区域医疗正在着力构建横向从医院、社区到疾控、妇保、急救等公共卫生单位，集合市民从出生到死亡所有保健、诊断、用药和检查检查数据，通过电子健康档案方式实时管理共享。为进一步消灭“信息孤岛”和“信息烟囱”，打破老式医疗卫生信息系统“条线分割”，萝岗区加快智慧健康保障体系基本设施平台建设。
在这个背景下，需要建立区域心电网络平台，以卫生局智慧医疗平台为核心，在萝岗区建立连接社区服务中心和基层医院。在会诊中心解决医院内心电检查基本上，实现对远程社区和分院心电会诊。在心电远程会诊实现基本上，可以扩展到Holter、动态血压远程会诊，实现高品位医疗资源覆盖到社区和分院。同步解决区域电子病历完整性和基层看病难看病贵问题。
1.3 术语与缩写解释
缩写、术语
解 释

1.4 参照资料
《关于公立医院改革试点指引意见》；
《医院信息系统基本功能规范》；
《aECG原则规范》；
《FDA XML Data Format Design Specification》。
GB 3304-1991 中华人民共和国各民族名称罗马字母拼写法和代码
GB/T 15657—1995 中医病证分类与代码
GB/T 16751.3-1997 中医临床诊断术语治则治法某些
GB/T 20988- 信息系统劫难恢复规范
GB/T 22239- 信息安全技术 信息系统安全级别保护基本规定
GB/T 2261.1- 个人基本信息分类与代码 第1某些 人性别代码
GB/T 2261.2- 个人基本信息与分类代码 婚姻状况代码
GB/T 2261.4- 个人基本信息分类与代码 第4某些 从业状况(个人身份)代码
GB/T 2659- 世界各国和地区名称代码
GB/T 4658-1984 文化限度代码
WS XXXX— 电子病历基本数据集
WS XXXX— 基于居民健康档案区域卫生信息平台技术规范
WS XXXX— 基于电子病历医院信息平台技术规范（征求意见稿）
电子病历基本架构与数据原则（试行）（卫办发 [] 130号）
疾病分类与代码（修订版）（卫办综发 [] 166 号）
基于电子病历医院信息平台建设技术解决方案（1.0版）（卫办综发〔〕39号）

2 项目概述
2.1 软件系统目的
远程监护系统是基于视频社区智能远程健康监护系统以智能护理床及配套生理参数监护仪为家庭客户端，实时检测人体生理参数，视频监控被监护对象身体状况，通过数据自动采集、实时分析监护对象健康状况，若浮现异常状况向医疗中心报警以获得及时救济。
通过系统项目建设需要实现能与既有医院医疗信息系统实现信息交互和共享，并为能形成一种覆盖都市区域医疗、护理和疾病预控网络提供有效基本。
实现远程心店监护系统运营所需医疗设备及硬件设备，如智能护理床、生理参数监护仪、个人微机、可变焦摄像头、可控万向云台、视频采集卡等设备不在本次项目建设范畴内。
2.2 软件系统功能概要
2.2.1远程心电监护系统构造图

该构造为可以嵌套构造，核心涉及如下几大功能：
1、解决本区域内部数据采集；
2、数据传播并解决，并对异常状况向医疗中心报警以获得及时救济
3、与HIS系统集成。
运用此构造，可以分部布置，权限在各个医疗机构中独立分派。并且通过接口实现医疗机构特殊性，以适应当医疗机构HIS系统、检查流程、设备接入、电子病历；
系统构造考虑到两个全面接入：
1、对区域内医疗机构全面接入，系统架构适合分步在各个医疗机构实行，最后实现区域内所有医疗机构接入；
2、在医疗机构内部，实现电生理设备全面接入，在第一步实现心电图检查数据接入基本上，实现涉及Holter、运动平板、动态血压、TCD、肌电图、脑电图、肺功能等电生理检查接入；
2.3 软件系统中角色
角色名称
工作简述
护士
病人数据采集、整顿、信息反馈
医生
病人数据登记，检查，诊断、打印报告、记录分析
患者
系统登录、数据查询
2.4 实现语言
采用基于J2EE3层技术架构，重要编程语言为Java，涉及到与其她系统无Java直接调用接口，采用Delphi把接口封装成可供Java语言调用DLL。
2.5 顾客特点
系统最后顾客为医生及分诊护士，至少已完毕高档中档教诲，并受过专业培训，能纯熟进行诊断。系统将规定软件使用者有基本Windows使用技能，熟悉Windows常用操作，建议使用者打字速度在30字每分钟以上。
系统维护人员为计算机专业人员，普遍对计算机网络、普通硬件、常用操作系统和数据库知识掌握纯熟，但对编程知识掌握较少，不能进行二次开发。
3 功能需求
3.1 寻常业务管理
序号
模块名称
功能描述
备注
1
预约
实现从HIS系统获得申请检查病人列表，依照预先设定排队规则，自动增长到相应检查队列中。

支持条码扫描
护士站可以手工调节队列
每个队列支持VIP功能
2
静息检查
获取、浏览、打印心电图检查原始数据

支持各种心电图机，
涉及GE、福田、光电、铃谦、美高仪、今科、吉量等国内市场上各种有数字输出心电图机
支持无线接入、3G接入
支持急诊模式、病房模式
支持远程（社区）模式
支持局部放大、同屏比较
心电图浏览、打印方式可以依照顾客需求调节，
提供特有心电图测量标尺，可以测量时间、幅度、心率、电轴
提供导联纠错功能
心电图可以输出为BMP、PDF、DICOM、EMF、HL7aECG
报告可以通过WEB查询
支持双屏显示
3
远程接入
提供WEB接口，授权验证之后可以通过WEB上传下载心电图数据及报告，报告浏览终端和网络中浏览方式一致

提供可以访问远程终端权限管理
提供3G支持
4
EcgViewer
查看符合Hl7Aecg原则心电文献，用于离线文献查看、科研、会议交流，实习医生学习免费软件

3.2 数据挖掘
序号
模块名称
功能描述
备注
1
记录查询
对检查数据记录查询

工作量记录

设备检查负载记录

检查效率记录

科研记录

2
数据备份
提供数据备份和恢复功能

备份介质支持光盘、移动硬盘、USB盘

支持数据恢复

支持离线查看

3
WEB浏览
通过WEB，查看报告和原始数据

报告不能修改

通过浏览器查看数据，浏览端不需要安装程序，

3.3 远程会诊
序号
模块名称
功能描述
备注
1
远程会诊
支持社区向上级医院会诊申请

卫生局平台内支持会诊

提供跨区域心电会诊

2
远程监控
实现对远程社区实时心电图检查数据浏览、采集、控制

3
专家平台
通过智能终端盒3G网络，实现专家会诊

4
诊断中心
诊断中心可以集中讨论、分析系统中心电图数据，支持大屏幕显示、支持教学功能

支持病历跟踪、支持双屏功能、支持远程终端

3.4 系统管理
序号
模块名称
功能描述
备注
1
系统规范
应用系统框架，定义接口，以便扩展

系统可以本地运营和网络运营

2
顾客管理
管理可以登录顾客及权限

管理顾客可以使用模块和模块中功能

3
终端配备及管理
管理可以访问系统数据IP及MAC地址，每个IP相应一种应用终端

可以远程配备终端

4
诊断组管理
实现对区域内诊断组管理，并且提供各个诊断组工作量实时监控并可以实时调节

5
记录报表
生成各种记录报表

4 非功能性需求
4.1 运营需求
1、规定系统响应速度满足诊断规定；
2、系统检查费用、记录成果必要一致；
3、报告诊断完毕后方可打印报告；
4.2 性能需求
在医疗机构内部，网络带宽规定100M以上，远程会诊规定10M以上带宽，带宽规定依照检查数据量大小及流程规定拟定，详细检查数据见后续检查数据分析。
数字化之后，对检查效率提高，每份检查可以减少2-3分钟检查时间（依照实现项目测算），可以节约大量医生工作量。并且对急诊、病房、社区检查，通过优化检查流程，可以极大提高效率，并且，由于检查与诊断分开，可以是高档医疗资源得到充分运用。
4.3 数据管理能力规定
提供电生理检查原始数据和报告存储与调阅。依照电生理检查特点，开发基于WCF文献服务，重要解决文献传播效率、文献在传播过程中加密与压缩，实现高效率安全传播，适合于在公网中检查数据传播。
文献服务支持存储容量扩展，通过对存储设备逻辑管理，可以便添加新存储，并检查时间长不需要迅速查阅数据，可以通过备份软件把数据转移到备份设备中，只需要文献转移并修改系统存储映射即可。
服务器支持双机热备，建议采用独立数据存储。

4.4 故障解决规定
由于数据库支持备份，故在系统出错后可以依托数据库还原功能。如能定期定期备份，就算系统崩溃，顾客数据也不会丢失或遭到破坏。
4.5 其她专门规定
为了以便维护加有系统维护单元，维护涉及备份、查重、盘点等。其中备份为一天一次、一周一次或一月一次。查重和盘点可以检查系统与否运营正常，数据录入数否有错。
5 运营环境规定
5.1 设备
5.1.1 服务器
区域内心电数据，服务器硬件参照规定：HP ProLiant DL580 G7，性能满足时，可以共用区域服务器。
基本参数
产品类型：公司级，产品类别：机架式，产品构造：4U
解决器
CPU类型：Intel 至强7500
CPU型号：Xeon E7520
CPU频率：1.866GHz
智能加速主频：1.866GHz
标配CPU数量：4颗
最大CPU数量：4颗
CPU核心：四核
CPU线程数：八线程
主板
扩展槽：11个
内存
内存类型：DDR3
内存容量：16GB
内存插槽数量：64
最大内存容量：2TB
存储
硬盘接口类型：SAS
标配硬盘容量：900GB
最大硬盘容量：4TB
内部硬盘架数：最大支持8块SAS/SATA/SSD硬盘
热插拔盘位：支持热插拔
RAID模式：1个智能阵列 P410i/512MB FBWC
光驱：薄型 SATA DVD ROM
网络
网络控制器：1GbE NC375i四端口网卡
电源性能
电源数量：4个
电源功率：1200W

5.1.2 客户端
由于客户端医疗设备及硬件设备，如智能护理床、生理参数监护仪、个人微机、可变焦摄像头、可控万向云台、视频采集卡等设备不在本次项目建设范畴内。
不在此分析阐明。
5.1.3 系统存储
按5年实行在线，配备1T存储，（每份心电数据约60K），推荐HP StorageWorks X1600 G2
重要性能
产品类型：NAS网络存储器
接口：SAS，SATA
硬盘盘位：12
硬盘容量：2块146GB SFF SAS硬盘，12块顾客自选硬盘
最大存储容量：24TB
解决器：1个英特尔 至强 E5520（2.26GHz）
产品内存：6GB DDR3 寄存式（RDIMM），带ECC功能
系统支持：预装Windows Storage Server R2、x64原则版
其他性能
产品尺寸：287×584.2×988.1mm
随机附件：X1600 G2 网络存储系统，带 HP X1000 Automated Storage Manager，2块146GB SFF SAS硬盘、12块顾客自选硬盘，机架兼容电源线，文档套件，Windows Storage Server R2 EULA，
其她性能：驱动器：多功能托架（LFF）SAS/SATA光驱
存储扩展：D2600、D2700、MDS600
网络控制器：1个1GbE NC326i
存储控制器：1个智能阵列 P212/256MB BBWC
扩展槽：至少1个可用PCIe扩展插槽
5.2 支持软件
服务端
操作系统
Windows (32位)及以上
数据库
Sqlserver 、oracle 10G
网站
Internet信息服务(IIS、FTP)

5.2.1 服务器网络端口
端标语
服务合同名
阐明
23000
WCFDBService
加密锁服务
24000
FileTranfer
文献服务
25000
NetService
网络服务
26000
NetDogService
数据库服务
27000
MSService
通信服务
27001
MSService
通信服务
27002
MSService
通信服务
27003
MSService
通信服务
28000
AutoUpdateService
自动更新服务
80
http
网站
21
FTP
FTP文献存储

5.3 接口
序号
模块名称
功能描述
备注
1
病人主索引
和区域内病人主索引同步

2
电子病历接口
提供原则电子病历接口，使得区域内心电检查和电子病历整合

3
PACS接口
实现和区域内PACS系统接口，可以在PACS系统中查看心电图检查报告
