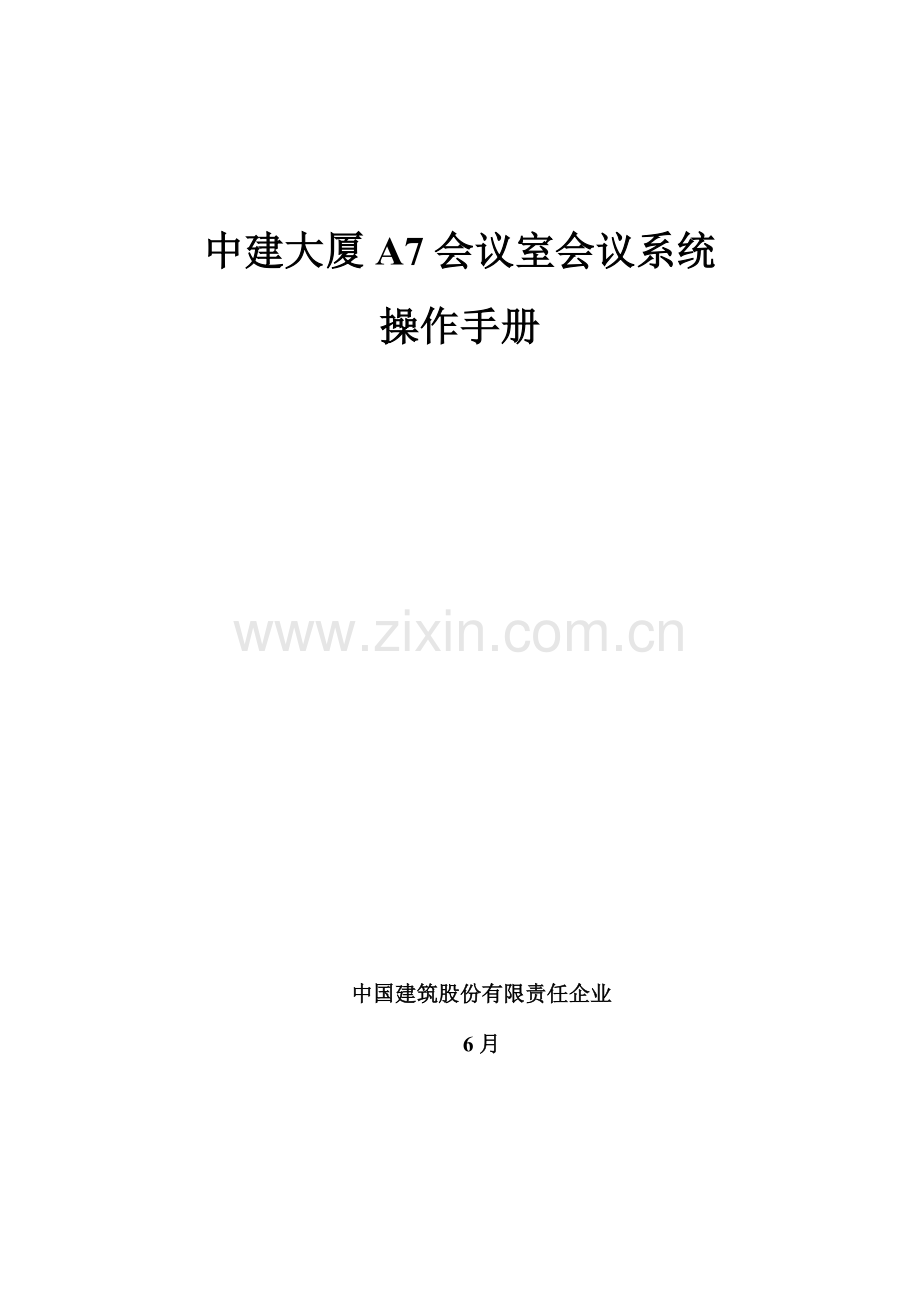

中建大厦A7会议室会议系统
操作手册

中国建筑股份有限责任企业
6月

目录
1 系统组成： 3
1.1 PA系统 3
1.2 调音台 3
1.3 音源系统 3
1.4 周围设备 3
1.5 系统电源管理系统 4
1.6 系统开关机 4
2 关键设备功效介绍 5
2.1 调音台 5
2.2 功率放大器 6
2.3 无线智能会议主机 8
3 系统操作次序、步骤及应急方法 12
3.1 电源开启部分 12
3.2 音频部分 13
3.3 矩阵信号切换 14
3.4 摄像机控制按键 18
3.5 笔记本信号切换 19
3.6 摄像机信号切换 20
3.7 DVD视频信号切换 21
3.8 LED显示系统 22
3.9 电源关闭部分 24
4 应急方法 24
5 附件 26

1 系统组成：
会议室音响扩声系统作为一套专业扩声系统是由多个子系统组成，各子系统负责不一样系统职责。
1.1 PA系统
PA系统负责会议室内扩声，由音箱、功放组成；系统包含：
EAW VR21 音箱 2只。
EAW CAZ1400功放 1台、 CAZ800功放 1台、CAM160功放1台。
VEENO 无线智能会议主机1台。
1.2 调音台
调音台在扩声系统中占相关键地位。调音台英语称“MIX”为混合意思，所以调音台在扩声系统中是将前级音源混合后再分配给不一样扩声系统，混合/分配是其关键功效。本套扩声系统中配置一台数字调音台。
1.3 音源系统
音源系统包含系统前级中音源播放设备及拾音设备。
音源设备包含：Pioneer BDP4110播放机2PRO49QL台。
拾音设备包含：、ELS4110 20只 、 audio-technica. PRO 49QL 7只。
1.4 周围设备
周围设备关键是对调音台输出信号进行合适调整后再传输给扩声系统音频信号处理设备，本套扩声系统中配置一台BIMAPNEXIA PM数字音频矩阵处理器。
1.5 系统电源管理系统
PDS PC830八路时序电源器2台。
中控继电器1台。
1.6 系统开关机
专业扩声系统不一样于一般民用音响，它是由不一样设备组成一个整体，各设备在系统中起着不一样作用、推行不一样职责。不管是专业还是民用音响系统全部存在着开关机问题，民用设备在设计之初就考虑到使用者不可能对音响全部很了解，所以操作简单是一切民用系统基础。而专业扩声系统因为用途不一样、使用场所不一样、要求不相同问题就不能像民用系统一样了。对于开机和关机来说，专业扩声系统是由一定要求：开机时最终开功放，关机时要首先关闭功放——这种次序关键是为了保护音箱。假如我们在功放开启状态下关闭其它设备，因为关闭设备时被关闭设备会产生电流冲击，每关闭一台设备音箱就会“嘭”响一声，这么很轻易损坏音箱。那么我们首先将直接驱动音箱功放关闭，切断了音箱驱动源头问题处理了，关闭系统时道理是相同。
会议室扩声系统有近十台设备，假如让操作人员一台一台去开、关使用人员劳动强度可想而知了，同时操作步骤越多越轻易出现失误。为了降低劳动强度、降低操作过程失误率、简化开关机步骤，系统配置了“时序电源器”来控制系统设备开关机。
“时序电源器”是一个通电后会根据本身次序逐一开启供电回路，关闭时能够按摄影反次序逐一切断供电回路设备。在系统安装时技术人员已经按摄影应次序在时序电源器上安排好了各设备次序，操作人员只需要关闭时序电源器就能够了。
本系统开机次序为：先打开操作台电源，再打开机柜里时序电源1，等到时序电源1内8口全部打开，最终再打开时序电源2
2 关键设备功效介绍
2.1 调音台
调音台在专业扩声系统中是很关键设备，其含有多路输入及多个输出功效。不一样音源和多个拾音（如话筒）设备经过对应线路连接到调音台，经过调音台混合后再经过多个输出分配给后级周围处理设备、功放及音箱，从而实现诸如录音、人声添加效果处理、不一样区域扩声系统之间音量调整等。所以，调音台操作熟悉程度将很大程度影响扩声系统整体效果。

本调音台为16路输入1路主输出4编组输出
输入1 路为：无线智能会议话筒
输入2 路为：
输入3.4路为：华为终端音频信号
输入5 路为：录像机音频信号
输入6 路为：话筒音频信号
输入7.8路为：话筒音频信号
输入9.10路为：宝利通终端音频信号
输入11.12路为：DVD左右声道音频信号
输入13.14路为：舞台地插音频信号

主输出为：会议室主扩音箱信号
编组1编组2输出为：宝利通终端输出及录音信号
编组3编组4输出为：吸顶音箱信号
辅助AUX1、2输出为：华为终端输出及录音信号
辅助AUX3 输出为：录音信号
2.2 功率放大器
功放是音响系统中最基础设备，它任务是把来自信号源（专业音响系统中则是来自调音台）微弱电信号进行放大以驱动扬声器发出声音。功放能够分做两大类别，即专业功放和家用功放。在体育馆场、影剧场、歌舞厅、会议厅或其它公共场所扩声，和录音监听等场所使用功放，通常说在其技术参数上往往会有部分独特要求，这类功放通常称为专业功放。而用于家庭Hi－Fi音乐欣赏，AV系统放音，和卡拉OK娱乐功放，通常我们称为家用功放。
专业功放又可分为定压功放和定阻功放。定压功放为了实现远距离传输，将信号功率放大后，利用线间变压器提升输出电压，通常是70—120V。到终端后，再利用线间变压器降压匹配阻抗驱动音箱，实现了远距离传输。因为变压是经过电感隔离变压，电感隔离同时也会隔离掉部分频率信号，所以损失了音乐保真。定压功放常见于对音质没有过多要求公共广播、消防或背景音乐扩声系统中。达成比较高保真度。定阻功放是对负载阻抗有严格要求功率放大器，其输出电压和负载阻抗相关，会随负载阻抗改变而改变，负载阻抗关键有4欧姆、8欧姆和16欧姆等多个。因为定阻功放不需要“变压”所以音质很好，但不是高电压输出所以传输距离较短。
扩声系统中配置EAW CAZ1400、CAZ800功放为定阻功放，定阻功放选配是和所用音箱阻抗和功率直接相关。定阻功放操作很简单，首先依据需要调整好功放输入状态（功放输入状态有立体声输入－DUAL及并联单通道输入状态－PARALLEL），再依据所使用音箱功率功放又可调整为立体声输出（DUAL）和桥接输出（BRIDGE）。
前级立体声信号分别进入功放通道A、B输入接口经过通道A、B输出接口驱动音箱为立体声（DUAL）输出输入状态；一个信号从功放通道A输入接口输入功放两个输出接口同时输出相同信号为并联单声道（PARALLEL）输出状态（并联单声道状态只能从通道A输入信号）；将一台功放两个功率放大部分合并在一起来增加功放功率为桥接状态（BRIDGE）。功放3种状态最常见是立体声状态，对单一信号放大时采取并联单声道状态（如在5.1系统中对中置信号放大），驱动超大功率音箱时功放采取桥接状态，桥接状态时一样只需从通道1输入信号。功放3种使用状态可在功放后部面板进行选择。
扩声系统中功放已经安装音箱阻抗和功率选择好使用状态不需要再进行更改了。但功放在工作时还是有部分需要注意，下面我们对EAW CAZ1400功放进行介绍：

功放工作显示状态是由指示灯组成，通常功放有2个通道，所以CHA（通道1）和CHB（通道2）显示内容是一样。功放“POWER”为功放开启显示，功放开启后绿色显示灯亮起；“-30dB”和“-10dB”为输入信号显示，当有信号输入到功放时绿灯会依据信号大小闪烁；“LIMIT”为限制显示，功放会对过大信号进行一定范围限制以保护功放本身，但保护不是无程度，当信号过大时指示灯亮起；“PROT”过载显示，当信号已经超出限制范围红色过载指示灯就会亮起提醒功放已处于超正常工作状态。需要尤其说明是“PROT”灯亮起说明功放承受信号已经太大，在使用时功放“PROT”必需保持在熄灭状态，如“PROT”长时间亮起会对功放造成根本性破坏。当功放开启后在无信号前提下“PROT”长时间灯亮起说明功放已经因为过载而烧毁。

ELS4000无线智能会议主机
ELS4000无线智能会议系统
产品介绍：VEENO推出新一代ELS4000无线会议系统，有效地将线缆传输方法及会议系统特点 、功效集为一体， 用无线传输方法进行系统整合， 从而为会议领域带来创新科技无线智能数字专业音频会议系统。
ELS4000系统不仅提供给您卓越立体声音质， 使现场人耳感官达成最好立体感音效, 并大大降低了来自于传声器高频引发音频系统反馈及啸叫机率； 而且能够在同一场所达成无限量只传声器同时和会， 强大扩展功效满足大中小型会议需求； 另外每只传声器六级灵敏度调整， 充足考虑到了和会者声音特点，经过自行调整， 从而达成会场人声整体平衡； 其严格军用等级数字加密APGETFX专利技术， 更有效预防了无线会议系统盗录或窃听，充足确保了会议信息安全；稳定数字传输技术有效地避免了来自于手机、WIFI、蓝牙、微波干扰； 连续二十四小时电力续航能够满足您长时间会议需求；系统视像联动功效， 能够灵活为和会者展现清楚画面。
产品特点：
卓越立体声完美音质.
高度灵活，易于安装和移动
多媒体音频同时传输
独有军用安全等级APGETFX专利技术
含有对称加密双128位安全等级密钥
独立调整6级灵敏度设置，保持会场人声整体平衡
创新调制、解调方法充足确保了系统传输， 稳定
同一主机可扩展无限量只传声器同时和会
在同一房间内可安装多套无线会议系统进行独立工作
稳定数字传输技术有效避免来自于强光源、红外线、障碍物、手机、WIFI、蓝牙、微波等干扰
高灵敏度强指向电容式传声器，还原真实声音质量
自动视像追踪系统
多点视频显示自动切换系统
安全、灵活便携式同时充电系统
连续二十四小时双电源备份方案，电力续航能够满足长时间会议需求

5、会议室话筒摆放使用
1、话筒摆放
会议室话筒摆放通常分为桌面摆放和话筒架摆放两种。
在桌面上摆放话筒时，要注意讲话者嘴部和话筒中心夹角和距离，最好使话筒中心轴线对准讲话者嘴部，这时话筒输出频响特征最好；嘴部偏离中心轴线越远，频响特征越差，高音损失越严重，且话筒输出电压也会降低。通常心形话筒，嘴部和中心轴线夹角在450范围以内是适宜。
会议室讲话时，为了提升语言清楚度，话筒距嘴部以20—30cm为宜，太近，则易出现低频喷口音，影响声音清楚度，太远，话筒又拾取过多反射声和混响声，轻易引发啸叫。此时，假如调音台推得太小，则声音响度达不到要求，听众听不清讲话内容，推得太大又轻易啸叫。所以，摆放话筒时正确估量讲话者讲话距离至关关键。
当有多人讲话，需摆放多个话筒时，应使话筒之间距离大于声源和话筒距离3倍（即满足3：1标准），以减小信号相加时产生相位干涉现象。
当一个人讲话，需要用两个或多个话筒进行拾音时（比如做汇报），要将两个或多个话筒尽可能靠近，并保持每个话筒到声源（讲话者嘴部）距离尽可能相等，以免信号相加时产生相位干涉现象。此时，尤其要注意话筒相位要一致。以两支话筒为例，假如两支话筒拾音还没有一支话筒音量大，则说明两支话筒反相，此时，需将一支话筒相位进行调整，通常来说，问题出在话筒线上，只要将一支话筒接线调整过来即可。
话筒架摆放时，因为很多话筒架是三角支架，所以安装上话筒后，要让话筒重心投影落在某一个支脚上，另外，安装话筒活动杆不要抽得太长，以免话筒重心超出支架范围以外而倾倒。
2、话筒试音
因为会议室特殊性，多数情况下不可能让讲话者亲临会场试音（比如领导讲话），所以只需按正常人音量调好即可，尽可能做到让讲话者第一句话就达成音量适中（声音大小适中又不啸叫），但又要留有足够调整裕量。但假如话筒很多时，调音员需要在调音台和话筒之间进行反复调、试，很麻烦且效率不高。这里笔者有一个小窍门，就是将话筒摆好以后，将全部话筒调音台推子放在最低，增益旋纽调在最小处，然后将功放调到日常使用合适位置，将调音台主输出推至0dB处，然后将某一路话筒对应推子推至该路最高电平处(通常调音台为10～12dB)，再缓慢调整调音台上该路话筒增益旋纽，并仔细监听声音，直到听到有轻微啸叫声时，立即旋纽往回退3dB，然后再将该路推子拉回到0dB处。这么，该路话筒就能既确保讲话者有足够音量响度表现，又不至于引发啸叫，当讲话者声音较小时，又有足够裕量(13dB)可供调整。一样处理其它话筒即可。这么调整以后，同时打开多支话筒也不会引发啸叫。

3 系统操作次序、步骤及应急方法
3.1 电源开启部分
1．送电（合上配电箱内电闸“机柜电源”）
2．点击触摸屏，解锁触摸屏，点击“快思聪”进入控制界面。

3．点击触摸屏“系统开启”，机柜设备将依次打开。

注：机柜底部插线板上“中控电源”为长供电，此电源长久保持开启。
3.2 音频部分
1．讲话时将话筒后面开关拨到Li上再按一下话筒座上ON/OFF键，话筒LED界面打开，此时话筒为开启状态，推上调音台上话筒及主输出和吸顶推子即可。
2．播放DVD音频步骤：打开DVD，放入碟片，点击播放，推起调音台上DVD及主输出和吸顶推子即可。
注：不管是输入还是输出推子，尽可能推在在0db以内，一是保护产品，二是预防声音调过大，而外面笔记本音量很小，当忽然加大笔记本音量会引发啸叫使会议不能正常进行。（另在次尤其申明，当接笔记本时且播放声音时，请先将笔记本和播放器音量调至最大，再从调音台上调整音量大小）
3.3 矩阵信号切换
本系统中矩阵有视频矩阵、电脑矩阵和高清矩阵：
1. 视频矩阵（AV矩阵）
1）：输入1 —— 右摄像机
输入2 —— 左摄像机
输入3 —— 硬盘录像机
输入4 —— 会议室DVD
输入5 —— 贵宾室DVD

2）：输出1 ——等离子3
输出2 ——等离子4
输出3 ——等离子6
输出4 ——等离子1
输出5 ——贵宾室等离子
输出6 ——等离子5
输出7 ——分配器1和17、18、19层视频联动 （分配第一路为硬盘录像机1其它互动）
输出8 ——分配器1和17、18、19层视频联动 （分配第一路为硬盘录像机2其它互动）
触摸屏界面以下：

3）：切换方法
比如：左摄像机画面切给等离子1 打开触摸屏中视频矩阵 先点击输入源中左摄像机，再点击输出源中等离子1即可；
假如左摄像机画面切给等离子1、2、3、4、5、6 打开触摸屏中视频矩阵 先点击输入源中左摄像机，再点击输出源中等离子1、2、3、4、5、6即可；
其它同理。
2 电脑矩阵（VGA矩阵）
1）：输入1 —— 多煤体 5
输入2 —— 多煤体 6
输入3 —— 多煤体 3
输入4 —— 多煤体 1
输入5 —— 宝利通双流
输入6 —— 多煤体 4
输入7 —— 贵宾室多煤体
输入8 —— 宝利通双流

2）：输出1 ——等离子5
输出2 ——等离子6
输出3 ——等离子3
输出4 ——等离子1
输出5 ——等离子2
输出6 ——等离子4
输出7 ——贵宾室等离子
输出8 ——双流（华为双流 宝利通双流）

3）：切换方法同视频矩阵。
3 高清矩阵（HDMI矩阵）
1）：输入1 —— DVD
输入2 ——多煤体 6
输入3 ——
输入4 ——多煤体 5
输入5 ——多煤体 3
输入6 ——多煤体 4
输入7 ——
输入8 ——宝利通终端
输入9 ——
输入10——多煤体 1
输入11 ——
输入12 ——华为终端

2）：输出1 ——等离子1
输出2 ——等离子6
输出3 ——等离子4
输出4 ——等离子3
输出5 ——宝利通录播
输出6 ——等离子5
输出7 ——高清监视器
输出8 ——等离子2
输出9 ——华为录播

3）：切换方法同视频矩阵。
3.4 摄像机控制按键
会议室内分左右2台摄像机，在触摸屏上可控制它方向定位及焦距，以下图：

3.5 笔记本信号切换
1．将笔记本计算机VGA线缆插入多媒体盒内VGA接口。
2．点击触摸屏上“电脑矩阵信号切换”摁扭，如用多媒体一，则点击触摸屏多媒体一，点击等离子即可。假如要同时将计算机信号发给多台等离子（如发给等离子1、2、3）则依次点击“多媒体一”---“等离子1”---“等离子2”---“等离子3”即可。（切换其它多媒体盒步骤同上）
3．如需音视频同时，则将笔记本计算机音频经过音频线一端接于计算机，一端接于音频接口，然后将调音台相对音频输入推子及主输出推子推至合适即可。

3.6 摄像机信号切换
点击触摸屏上“视频矩阵信号切换”摁扭，点击所需摄像机后，再点击等离子屏，摄像机图像即可切换至等离子屏上。（切换其它显示设备操作步骤同上）

3.7 DVD视频信号切换
放入DVD碟片，点击触摸屏上“视频矩阵信号切换”摁扭，点击DVD，然后点击等离子屏，DVD图像即可切换至等离子屏上。

注：矩阵信号切换，可将任意一个信号源输入，依据需要输出至任何显示设备。

3.8 LED显示系统
本会议室有三快LED显示器，在LED软件界面里分为控制卡1、控制卡2、控制卡3 ，每块卡控制对应LED显示器。
比如将第一块屏显示：“热烈欢迎各位领导莅临指导”，编辑方法以下：首先在控制电脑上找到LED显示器控制软件"VisionShow"，打开以后点击"VisionShow.exe"图标图：

此时出现画面，即进入控制界面内了，在左方选中控制卡1，并单击单行文本，将出现以下界面中，双击右边内单行文本进行你所需文字编辑如“热烈欢迎各位领导莅临指导”，以后调整字距及边框（在每个字之间点出空格来调整，达成铺满全屏，经过鼠标拖动来调整显示器两边间距即可）

3.9 电源关闭部分
先关闭时序电源2，等到时序电源2内8口全部关闭，再关时序电源1及操作台电源
4 应急方法
1．如中控设备瘫痪不能使用，将配电箱上“机柜电源”推上，在机柜后底部安装有一台继电器，手动按一下第一路电源按键，即为宝利通摄像机架子上，第二路为宝利通摄像机架子停，第三路为宝利通摄像机架子下。
2．视频、电脑矩阵手动切换，矩阵面板上有1-8数字键（此8个数字键即使输入键也是输出键），按下要切换输入源对应数字按键，再按下要输出显示设备对应数字按键，然后按一下“ TAKE/AUTO ”键即可。
高清矩阵手动切换，先选择输入源对应数字键，在按下矩阵界面上“SWITCH”键，再选择输出源对应数字键，以后按下矩阵上“END”， 最终按矩阵上“Enter”键即可。

注：系统开启次序为先开周围设备，最终开功放。关闭系统次序为先关功放，再关周围设备。功放电源是由继电器第二路供给，所以关闭系统电源时应先关继电器第二路。

总结：
调音台对于使用扩声系统操作人员来说是很关键，对于一套专业扩声系统来说调音台是扩声系统操作“尺子”，因为扩声系统信号全部经过调音台来“整合再分配”。对于调音台这把“尺子”来说“监听”又是查看“尺子”手段，尺度把握能够经过“监听”、“表”来直观显现。所以，对于一位合格专业扩声系统操作者来说“能看表、会看表、知道表中所显示内容”是关键基础。

5 附件：
