日丰（清远）电子有限公司二期工程
环境影响报告书

清远市环境工程设计研究所

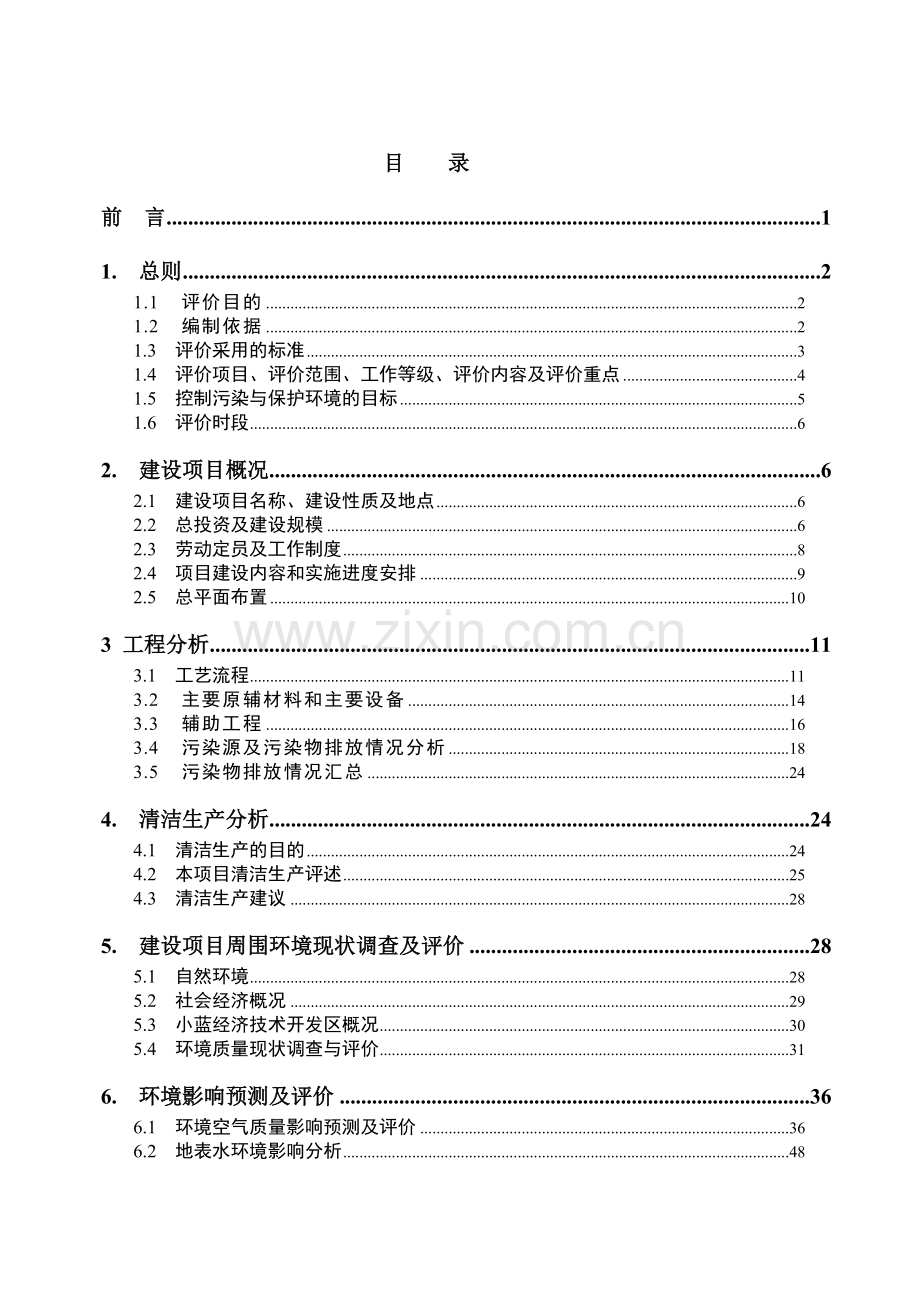

目 录
前 言 1
1. 总则 2
1.1 评价目的 2
1.2 编制依据 2
1.3 评价采用的标准 3
1.4 评价项目、评价范围、工作等级、评价内容及评价重点 4
1.5 控制污染与保护环境的目标 5
1.6 评价时段 6
2. 建设项目概况 6
2.1 建设项目名称、建设性质及地点 6
2.2 总投资及建设规模 6
2.3 劳动定员及工作制度 8
2.4 项目建设内容和实施进度安排 9
2.5 总平面布置 10
3 工程分析 11
3.1 工艺流程 11
3.2 主要原辅材料和主要设备 14
3.3 辅助工程 16
3.4 污染源及污染物排放情况分析 18
3.5 污染物排放情况汇总 24
4. 清洁生产分析 24
4.1 清洁生产的目的 24
4.2 本项目清洁生产评述 25
4.3 清洁生产建议 28
5. 建设项目周围环境现状调查及评价 28
5.1 自然环境 28
5.2 社会经济概况 29
5.3 小蓝经济技术开发区概况 30
5.4 环境质量现状调查与评价 31
6. 环境影响预测及评价 36
6.1 环境空气质量影响预测及评价 36
6.2 地表水环境影响分析 48
6.3 噪声对环境的影响预测与分析 49
6.4 固体废弃物对环境的影响分析 51
6.5 厂址可行性及总平面布置合理性分析 52
7. 施工期对环境的影响分析 53
7.1 施工扬尘 53
7.2 施工噪声 53
7.3 水污染 54
7.4 固体废弃物 54
7.5 水土流失 54
8. 污染防治措施分析 55
8.1 废水治理措施 55
8.2 废气治理措施 58
8.3 噪声控制措施 59
8.4 固体废弃物的处理与处置 60
8.5 项目建设期污染防治对策 60
8.6 绿化 61
9. 环境影响经济损益分析 62
9.1 环保投资 62
9.2 环境损益分析 62
10. 污染物排放总量控制分析 63
10.1 污染物排放总量控制指标 63
10.2 污染物排放总量控制分析 63
11. 环境管理与环境监测计划 64
11.1 环境管理计划 64
11.2 环境监测计划 65
11.3 环保设施竣工验收内容及要求 65
12. 公众参与 67
12.1 公众参与调查概况 67
12.2 调查内容与调查结果 67
12.3 信息公告 69
12.4 公众意见与建议 71
13. 评价结论 73

1 总则
1.1前言
随着电子产品的发展，铝电解电容器的应用已从民用的电视机、VTR、电脑、携带末端等通信器械，扩大到了安全空气袋、发动机控制系统等车载器械上，其用途越来越广。铝箔是铝电解电容器生产的关键原料，随着我国铝电解电容器产业的成倍增长，我国电容器用铝箔行业也迅速跨越式成长。目前国内电极箔的实际消费量可能达到每年2.4万吨以上，生产电容铝箔项目的建设有着广泛市场。
日丰（清远）电子有限公司（以下简称日丰电子）筹建于2004年，并投资3500万建立一期工程，其一期工程主要生产化成铝箔，年产化成铝箔量约500万平方米。原一期工程原材料腐蚀铝箔主要由国外厂家提供，为促进企业的发展，该公司决定再投入1200万人民币建设二期工程，二期工程主要生产腐蚀铝箔，年产腐蚀铝箔量约180万平方米，主要供项目一期工程生产线使用。
根据国务院《建设项目环境保护管理条例》（国务院令第253号）和《广东省建设项目环境保护管理条例》（广东省人大常委会1994年第57号公告，1997年修订）的规定，日丰电子委托清远市环境工程设计研究所承担该公司二期工程建设项目的环境影响评价工作。受委托后我所环评技术人员到现场勘查，并根据建设方提供的有关技术资料编制了本项目环境影响评价报告书。
1.2编制依据
1.2.1环境保护法律依据
1.2.1.1《中华人民共和国环境保护法》（1989年12月，7届全国人大12次会议通过，自公布日起施行）；
1.2.1.2《中华人民共和国水污染防治法》（1996年5月修订，8届全国人大第5次会议通过，自通过日起施行）；
1.2.1.3《中华人民共和国大气污染防治法》（2000年4月修订，9届全国人大第15次会议通过，自2000年9月1日起施行）；
1.2.1.4《中华人民共和国环境噪声污染防治法》（1996年10月，8届全国人大第22次会议通过，自1997年3月1日起施行）；
1.2.1.5《中华人民共和国固体废物污染环境防治法》（2004年12月，10届全国人大第13次会议修订通过，自2005年4月1日起施行）；
1.2.1.6《中华人民共和国环境影响评价法》（2002年10月，9届全国人大第30次会议通过，自2003年9月1日起施行）；
1.2.1.7《中华人民共和国清洁生产促进法》（2002年6月，9届全国人大第28次会议通过，自2003年1月1日起施行）；
1.2.2全国性环境保护行政法规和法规性文件
1.2.2.1《中华人民共和国水污染防治法实施细则》（国务院令第284号令，2000年3月，自发布之日起施行）；
1.2.2.2《建设项目环境保护管理条例》（国务院令第253号）（1998年11月，自发布之日起施行）；
1.2.2.3《建设项目环境保护分类管理名录》（国家环境保护总局令第14号，2003年1月1日起施行）；
1.2.2.4《国务院关于酸雨控制区和二氧化硫污染控制区有关问题的批复》国函 [1998]5 号；
1.2.2.5《贯彻〈国务院关于酸雨控制区和二氧化硫污染控制区有关问题的批复〉的行动方案》和《酸雨控制区和二氧化硫污染控制区二氧化硫污染综合防治规划编制大纲》(环发[1998]27号)；
1.2.2.6《国家危险废物名录》 (1998年1月4日，国家环保局、国家经贸委、外经贸部、公安部颁布，1998年7月1日实施环发[1998]089号)；
1.2.2.7《促进产业结构调整暂行规定》（2005年11月9日国务院第112次常务会议通过，自2005年12月2日起施行）；
1.2.3地方性环境保护行政法规和法规性文件
1.2.3.1《广东省建设项目环境保护管理条例》（1994年广东省第八届人大常委会第九次会议第57号公告，1997年修订，1994年9月1日起施行）；
1.2.3.2《广东省关于加强水污染防治工作的通知》（广东省人民政府，粤府[1999]74号）；
1.2.3.3《中共广东省委、省政府关于加强珠江综合整治工作的决定》（粤发[2002]16号）；
1.2.3.4《转发国务院关于酸雨控制区和二氧化硫污染控制区有关问题的批复的通知》(粤府函[1998]271号)；
1.2.3.5《关于印发广东省珠江环境综合整治方案的通知》（粤环[2002]164号）及其附件《广东省珠江环境综合整治方案》；
1.2.3.6《关于进一步加强环境保护工作的决定》（清府 [1997]73号）；
1.2.4环境影响评价技术规范
1.2.4.1《环境影响评价技术导则》（国家环境保护总局，HJ/T.2.1~2.3-93）；
1.2.4.2《环境影响评价技术导则—声环境》（国家环境保护总局，HJ/T2.4-1995）；
1.2.4.3《环境影响评价技术导则—非污染生态环境》（国家环境保护总局，HJ/T19-1997）；
1.2.4.4《城市区域环境噪声适用区划分技术规范》（国家环境保护总局，GB/T15290-1994）；
1.2.5其它有关依据
1.2.5.1《清远市城市总体规划（2003—2020）》（广东省城乡规划设计研究院、清远市城乡规划设计院）；
1.2.5.2《清远市区环境保护规划》（2001年1月）
1.2.5.3《清远市区环境空气质量功能区划分》（1996年）；
1.2.5.4《清远市环境保护十年工作计划》（清府[2003]26号）；
1.2.5.5《清远市环境保护十五计划和2015年远景目标》（清府[2002]23号文）；
1.2.5.6《清远高新区生态工业园总体规划》（广东省城乡规划设计研究院）；
1.2.5.7《关于设立广东省清远高新技术产业开发区的复函》（粤府函[2003]161号）；
1.2.5.8《关于同意兴建清远市泰基工业城有限公司的批复》（粤清开管[2003]23号）广东省清远经济开发试验区管理委员会，2003.5.7。
1.2.5.10关于《日丰（清远）电子有限公司一期工程环境影响报告书》的审批意见（清环[2005]108号文）；
1.2.5.10清远市日丰（清远）电子有限公司委托编制《日丰（清远）电子有限公司二期工程环境影响评价报告书》的委托书；
1.2.5.11建设单位提供的有关本项目的技术资料。
1.3评价目的
为加强建设项目的环境管理，根据国家的有关规定，建设项目应在项目审批前编制环境影响报告，就建设项目对周围环境可能造成的环境影响及其影响范围、程度进行预测和分析，对建设项目产生的环境污染提出相应的预防措施和环境管理建议，实施建设项目“三同时”制度，促进当地的经济建设与环境保护协调发展。
通过对日丰（清远）电子有限公司二期工程项目的环境影响评价工作，拟达到以下目的：
1.3.1掌握评价区域内地面水环境质量现状、大气环境质量现状、声环境质量现状。
1.3.2了解建设项目的工艺生产流程及所用原材料的特性，分析项目在施工期和营运期排放污染物的种类、浓度、数量及排污特征。
1.3.3预测和评价建设项目在施工期和营运期的排污对周围水体、大气、声学等环境质量的影响程度和范围。
1.3.4指出项目的选址是否合理，论证其环保设施是否可行。根据评价结论和存在的问题，提出更合理、更有效的污染防治对策和方案，为项目建设、工程设计和环境管理提供依据。
1.4评价标准
1.4.1环境质量标准
1.4.1.1国家《地表水环境质量标准》（GB3838-2002）Ⅲ类标准，见表1-1；
1.4.1.2除银盏温泉度假区执行国家《环境空气质量标准》（GB3095-1996）一标准外，评价范围内其余区域执行《环境空气质量标准》（GB3095-1996）二级标准及国家环境保护总局《关于发布环境空气质量标准（GB3095-1996）修改单的通知》，见表1-2、1-3；
1.4.1.3国家《城市区域环境噪声标准》（GB3096-93）3类标准，见表1-4。
表1-1　地表水环境质量标准（GB3838-2002，Ⅲ类标准）
单位：mg/L，pH除外
项目
标准限值
项目
标准限值
项目
标准限值
pH值
6~9
氨氮
≤1.0
挥发酚
≤0.005
※悬浮物
150
总磷
≤0.2
砷
≤0.05
溶解氧
≥5
石油类
≤0.05
铅
≤0.05
化学需氧量
≤20
硫化物
≤0.2
六价铬
≤0.05
五日生化需氧量
≤4
氰化物
≤0.2
阴离子表面活性剂
≤0.2
※ 参考标准

表1-2《环境空气质量标准》（GB3095-1996，一级标准）
单位：mg/Nm3
污染物名称
取值时间
浓度限值
SO2
年平均
0.02
日平均
0.05
1小时平均
0.15
NO2
年平均
0.04
日平均
0.08
1小时平均
0.12
TSP
年平均
0.08
日平均
0.12

表1-3《环境空气质量标准》（GB3095-1996，二级标准）
单位：mg/Nm3
污染物名称
取值时间
浓度限值
SO2
年平均
0.06
日平均
0.15
1小时平均
0.50
NO2
年平均
0.08
日平均
0.12
1小时平均
0.24
TSP
年平均
0.20
日平均
0.30

表1-4　《城市区域环境噪声标准》（GB3096-1993）
单位：等效声级Leq[dB(A)]
类　别
适用区域
昼间
夜间
0
疗养区、高级别墅区、高级宾馆区
50
40
1
以居住、文教机关为主区域
55
45
2
居住、商业、工业混杂区
60
50
3
工业区
65
55
4
交通干道两侧区域
70
55

1.4.2污染物排放标准
1.4.2.1广东省《水污染物排放限值》（DB44/26-2001）第二时段一级标准，主要水污染物最高允许排放浓度表见表1-5所示；
1.4.2.2国家《恶臭污染物排放标准》(GB14554-93)新建二级标准；
1.4.2.3广东省《大气污染物排放限值》（DB44/27-2001）第二时段二级标准，见表1-6；
1.4.2.3国家《工业企业厂界噪声标准》（GB12348-90）III类标准，见表1-7。

表1-5主要水污染物排放限值（DB44/26-2001，第二时段一级标准）
单位：mg/L，pH除外
污染物
排放限值
污染物
排放限值
pH
6～9
氨氮
10
CODcr
90
SS
60
BOD5
20
磷酸盐（以P计）
0.5

表1-6　大气污染物排放标准（DB44/27-2001，二类区第二时段）
单位：mg/Nm3
污染物
SO2
NO2
烟尘
氯化氢
硫酸雾
排放限值
800
400
100
100
35

表1-7　《工业企业厂界噪声标准》（GB12348-1990）
单位：等效声级Leq[dB(A)]
类　别
适用区域
昼间
夜间
Ⅰ
以居住、文教机关为主区域
55
45
Ⅱ
居住、商业、工业混杂区
60
50
Ⅲ
工业区
65
55
Ⅳ
交通干道两则区域
70
55

1.5评价内容及评价重点
1.5.1评价内容
1.5.1.1地表水、大气、声环境现状调查评价；
1.5.1.2地表水环境影响预测评价；
1.5.1.3大气环境影响预测评价；
1.5.1.4声环境影响分析；
1.5.1.5固体废物环境影响分析。
1.5.2评价重点
1.5.2.1地表水环境影响预测评价；
1.5.2.2大气环境影响预测评价。
1.6控制污染及环境保护的目标
1.6.1控制污染
1.6.1.1项目建成后所有污染物均应得到妥善控制，保证其符合国家及广东省有关污染物排放标准的规定；
1.6.1.2项目建设期间，必须采取适当措施，防止对生态环境造成严重的不良影响；
1.6.1.3项目投产后应建立完善的企业环境管理制度，进行清洁化运营管理；
1.6.1.4在实施一系列控制措施后，对污水进行必要深度的末端治理及全过程总量控制，使其对环境的影响降低到最小的限度。
1.6.2环境保护目标
1.6.2.1大气环境保护目标
以项目厂区为中心，2000米半径评价范围大气质量要达到国家《环境空气质量标准》（GB3095-1996）二级标准，银盏温泉度假村大气质量要达到国家《环境空气质量标准》（GB3095-1996）一级标准。
1.6.2.2水体环境保护目标
保证项目废水排入龙塘河入口处以下2000米河段水质达到国家《地表水环境质量标准》（GB3838-2002）Ⅲ类标准。
1.6.2.3声环境保护目标
评价区域内的声环境质量达到《城市区域环境噪声标准》3类标准。

1.7评价工作等级
1.7.1地表水环境
本项目工业废水大部分循环利用，外排工业废水水量约17740吨/年，主要污染物为COD、pH，工业废水和生活污水经处理后排入龙塘河，龙塘河属于小型河流，其评价河段水质要求达到Ⅲ类水标准，根据《环境影响评价导则》的水环境影响评价工作等级划分原则，确定本项目水环境评价等级为三级。
1.7.2大气环境
本项目废气主要为生产过程中产生的酸雾和燃油锅炉废气，锅炉废气主要污染物为二氧化硫，根据项目的废气排放量，二氧化硫等标排放量Pi小于2.5×108，确定本项目的大气环境评价工作等级为三级。
1.7.3声环境
项目所在地为清远高新技术产业开发区，是工业区，周围无人口密集区，噪声排放强度不大，只进行声环境影响分析。
1.7.4固体废物
本项目产生的固体废物主要是不合格产品、不可再生树脂和废水处理污泥，产量不大，只进行环境影响分析。
1.8评价范围
1.8.1地表水环境
现状评价范围：项目废水处理达标后经泰基工业城排水系统排入龙塘河，以龙塘河入口处上游300米至下游2000米河段为评价范围。
1.8.2大气环境
以厂区为中心，半径为2000米的区域。
1.8.3声环境
沿项目建设场地边界外1米包络线。
1.8.4固体废物
厂界附近区域。

1.9评价因子
1.9.1地表水环境
现状评价因子：pH值、悬浮物、溶解氧、化学需氧量、五日生化需氧量、氨氮、总磷、石油类、硫化物、氰化物、挥发酚、六价铬等12项。
影响评价因子：化学需氧量。
影响分析因子： pH、磷酸盐。
1.9.2大气环境
现状评价因子：二氧化硫、二氧化氮、总悬浮颗粒物。
影响评价因子：二氧化硫。
影响分析因子： 酸雾。
1.9.3声环境
等效连续声级为现状和影响评价因子
1.9.4固体废物
施工期及营运期产生的固体废物。
1.10环境影响评价工作程序
本项目环境影响评价工作程序，如图1.1所示。

建设单位委托评价单位进行评价

建设单位提供可行性研究报告
及其它相关资料、数据

研究相关法律、收集资料、现场勘察、进行初步工程分析和调查

治理对策措施分析

环境保护主管部门批复
上报评审
修改完善
提出环境保护对策和措施
报告书编制
国家、地方有关法规标准
环境影响评价
环境影响预测
污染物排放量
评价标准
污染物产生量
工程分析
环境现状评价
气
声
水
环境现状调查与监测
筛选评价重点
确定评价工作等级

图1.1 本项目环境影响评价工作程序

2 环境简况
2.1自然环境
2.1.1地理位置
龙塘镇是清远市的重点工业卫星镇，是清城区重点侨乡之一，位于清城区的南部，是清远通往广州、深圳等珠三角发达地区的南大门，京广铁路、107国道和S269线公路纵横贯穿本镇，乡村二级水泥路面公路覆盖全镇各村，形成了纵横有序的交通网络。
本项目位于清远高新技术产业开发区泰基工业城，地理位置为东经113°07′43″，北纬23°33′40″（项目地理位置见附图1）。项目位于日丰电子一期工程车间的西北方。
2.1.2地质与地貌
项目所在地及其外围分布，以沉积岩为主，其中东侧源潭和东南侧龙塘银盏一带分布燕山期花岗岩。项目所在地中部尤其是新城区以中生代陆相碎屑沉积岩为主，东西两侧分布古生代沉积岩。沿北江及其支流两岸，属河谷冲积平原，主要为第四系松软土分布区，多辟为良田。项目周围地形平坦开阔，地形起伏很小，适合大气污染物的稀释扩散。根据1979年国家地震局所编制的地震烈度区划图，本区划入七度烈度区。项目所在地为丘陵地貌。
2.1.3水文
项目废水排入龙塘河后再汇入大燕河。龙塘河是大燕河的主要支流，北江的二级支流，发源于龙塘镇的尖锋岭，流域面积133平方公里，河长22公里，平均比降0.0036。自发源地经银盏水库、银盏圩、龙塘圩，最后在龙塘营汇入大燕河。龙塘河枯水期平均河宽13.45米，平均流速0.27米/秒，平均水深0.67米，平均流量2.43立方米/秒；丰水期平均河宽20.58米，平均流速0.25米/秒，平均水深1.14米，平均流量5.83立方米/秒。
2.1.4气象与气候
龙塘镇位于清城区南部，气候温和，雨量充沛，夏长冬短，冬天少见霜，不见雪，属于南亚热带季风气候。年平均气温21.6℃，最高气温37.5℃（极端高温38.7℃），最低气温-0.6℃，全年无霜期达315天以上，年平均日照时数1400至1900小时。全年和冬季的主导风为东北风（NE），次主导风为ENE风，夏季主导风为南风（S）。多年平均风速2.74米/秒，最大风速22米/秒（WNW）。清远市区位于粤中暴雨带内，每年4-8月为雨季，年平均降雨量为2216毫米，年最大降雨量为3196毫米，日最大降雨量为640.6毫米，年平均相对湿度78%。
2.1.5生态调查
陆生生态：项目所在区域土壤为清远地区普遍存在的红壤，铁、锰、锌含量较高，除地表一层为褐壤外，全部为红壤，粘性较大。本项目所在地大部分为山地，周围覆盖灌木、杂草，周边有少量竹丛、桉树、柳树、榕树等，植被覆盖率达到80%以上，本区域有少量小动物，生物链较为单一。
水生生态：项目邻近龙塘河，龙塘河中有大藻、凤眼兰、红萍、青萍等水草、轮虫、水蚤、螺、河蚌、昆虫水生幼虫及鲫鱼、鲤鱼、等鱼类，沿岸好湿性植物生长茂盛，有细枝柃、冬青、毛竹、青皮竹等灌木。目前，受沿岸工农业废水及龙塘镇生活污水未处理直接排放的影响，龙塘河水质已受到一定影响。
农业生态：项目所在区域未开发前主要是山地、旱地，当地主要农作物有水稻、花生、甘蔗、玉米、木茨及蔬菜等，项目西面是一片树林。
城镇生态：龙塘镇政府所在区域人口密度较大，人为活动频繁，物流也主要集中在该区域。107国道车流量较大，车流高峰期可以达到1500辆/小时。项目临近的S253线是新建成的公路，目前车流量较小，高峰期的车流量约50辆/小时。
2.2社会环境调查
龙塘镇位于清远市的南部，毗邻广州花都区，国道107、省道269、省道253和广清高速路、京广铁路纵横贯穿全镇，交通环境异常优越。它既是清城区的窗口镇和工业重镇，又是广东省文明村镇和卫生先进镇，2002年更被列为全省重点发展的268个中心镇之一。总面积150平方千米，其中耕地面积2724.6公顷（水田2162.3公顷，旱地562.3公顷），山地6135.5公顷。全镇管辖14个村委会，1个居委会，2004年总人口8万多人（常住人口5万多人，外来有2万多人），全镇共有一定规模工业小区16个，工业项目80多个，合同投资总额达130多亿元。2004年上半年，实现工业总产值8.08亿元，比去年同期大幅增长212.17％；引进经济项目26个，合同投资额达26.76亿元。农业主要盛产水稻、蔬菜、水果、塘鱼、乌鬃鹅、三黄鸡、水鸭等，分为蔬菜生产基地、蕃茄瓜果生产基地、水产养殖基地、水稻生产基地等四大农业生产基地。是清城区较发达的城镇之一。
龙塘镇政府所在地交通、通讯便利，是镇的政治、经济、文化中心，是全镇工农业商品交换的主要集散地，工业以轻工加工业为主。
清远高新技术产业开发区（清远生态工业园）根据广东省人民政府函[2002]176号文设立。工业园跨龙塘、源潭两镇，总用地11761公顷，规划控制人口48万人，开发建设面积30平方公里，园内包括：生物医药城、民营科技园、毅力工业城、雄兴工业城、浩良工业区、陶瓷工业城、科技工业城、华美电子城、联泰制衣城、铝型材工业城、银龙工业区、泰基工业城等。目前已引进的项目包括电子、制衣、陶瓷、铝型材、冶炼、五金、电器设备等行业。
泰基工业城位于龙塘镇银盏火车站货场一带，由南海铝型材龙头企业广东豪美铝业有限公司投资兴建。该工业城计划用3～5年时间投资5亿元兴建和引进多家高科技大型铝型材企业，在龙塘镇建设一个现代化生态型铝型材工业城。该工业城建成投产后，5年内年产值达10亿元，可创利8000万元。目前，泰基工业城2000亩土地已完成三通一平，落户该工业城的企业有清远市豪美铝业有限公司、凯地（清远）电热设备公司、智佳（清远）五金制品实业公司、日丰电子（清远）有限公司、清远市金丰彩油墨有限公司、清远市美乐仕油墨有限公司、清远市泰强化工实业有限公司、清远天建工程有限公司、鹏泰日用实业有限公司等。

2.3项目周围现有主要污染源简况
项目位于泰基工业城内，主要污染来自工业城内企业产生的废水、废气、噪声、固体废物等，见图3-1。泰基工业城西侧约1.2公里处是芝山村，约有人口200人；西侧约2.5公里是银盏中心村，约有居民800人；南侧是银盏温泉度假区，是广东省人民政府批准的省级旅游度假区，直线距本项目约500米。上述村庄及旅游度假区主要排放生活污水和废气及生活垃圾，废水主要污染因子有化学需氧量、石油类、氨氮，废气主要污染因子有二氧化硫、烟尘等。道路烟尘和汽车尾气也是该区域的污染源之一。

表3-1 评价区域主要污染源简况
污染因子

污染源
工业废水排放量
废水中主要污染因子
废气排放量
废气中主要污染因子
噪声
固废
清远市豪美铝业有限公司
81000 t/y
SS、CODCr
Cr6+、Ni2+
SO2：11t/y
烟(粉)尘：2t/y
SO2、烟(粉)尘
√
√
凯地（清远）电热设备公司
0 t/y
/
量较小
油漆异味
√
√
智佳（清远）五金制品实业公司
0 t/y
/
量较少
粉尘
√
√
日丰电子（清远）有限公司一期工程
57300 t/y
SS、CODCr、
pH、磷酸盐
SO2：9.24t/y
SO2
√
√
清远市金丰彩油墨有限公司
0t/y
/
量较小
有机试剂挥发异味
√
√
清远市美乐仕油墨有限公司
120 t/y
SS、CODCr
量较小
有机试剂挥发异味
√
√
清远市泰强化工实业有限公司
600 t/y
SS、CODCr
量较小
粉尘、甲苯、丙酮等
√
√
清远天建工程有限公司
0t/y
/
量较小
粉尘
√
√
鹏泰日用实业有限公司
0 t/y
/
量较小
粉尘
√
√

3 建设项目概况及工程分析
3.1基本情况
3.1.1一期工程基本情况
日丰（清远）电子有限公司一期工程建立于2004年，总投资3500万元，主要生产化成铝箔，年产化成铝箔量约500万平方米。共有员工100人，年用水量为175700吨，用电量为3万千瓦时/天，年耗重油量约840吨。年排生产废水量约57300吨，废水中主要污染因子为磷酸盐、化学需氧量、pH、悬浮物等；年排生活污水量约8000吨。
3.1.2项目名称：日丰（清远）电子有限公司二期工程
3.1.3建设单位：日丰（清远）电子有限公司
3.1.4建设地点：清远高新技术产业开发区泰基工业城（清城区龙塘镇）
3.1.5工程性质：扩建
3.1.6建设规模：二期工程占地面积1800平方米，建筑面积4600平方米，位于日丰（清远）电子有限公司厂区内。
3.1.7建设投资：项目一期工程总投资3500万元，二期工程增加投资1200万，其中环保投资约178万元。
3.1.8生产规模：项目原年产化成铝箔500万平方米，扩建后增加4条腐蚀铝箔生产线，年生产腐蚀铝箔约180万平方米/年。
3.1.9职工人数和工作制度：
项目原有员工100人，扩建项目增加员工30人，工作制度为三班连续工作制，每班8小时，年工作日330天。
3.1.10水及能源消耗量
3.1.10.1水
二期工程增加用水量约40190吨/年，其中约17260吨用于铝箔生产工序，约1000吨用于冷却水，约500吨用于处理废气，约12000用于锅炉，约6930吨用于树脂再生。
项目有员工30人，生活用水量约2500吨/年。

达标排放360吨

循环利用100吨

前处理工序360吨

一次电蚀工序100吨

后处理20吨
自然损耗20吨
达标排放450吨
化学洗涤450吨
循环利用6500吨
二次电蚀工序6500吨
中间处理工序330吨
循环利用330吨

新鲜水40190吨/年

达标排放6930吨
树脂再生6930吨
纯水清洗5700吨
自来水水洗9500吨
3800吨　
5700吨回用于
自来水洗工序
达标排放9500吨

锅炉废气处理500吨
达标排放500吨

自然损耗1000吨
冷却水1000吨

自然损耗12000吨
锅炉用水12000吨

自然损耗500吨
生活用水2500吨
达标排放2000吨

图3.1　项目用水平衡图
3.1.10.2电
扩建后，日丰电子生产用电量由1000万千瓦时/年增加至2200万千瓦时/年，其中二期工程用电量约1200万千瓦时/年。
3.1.10.3燃料
本项目使用的燃料主要是锅炉用重油，该重油含硫量为0.94%，日丰电子原有一2t锅炉，年耗柴油量约840吨/年；扩建后，本项目拟新增一2t锅炉，新增锅炉耗煤量约950吨/年。
日丰电子扩建前后水、电、燃油使用情况见表3-1。
表3-1　扩建前后水、电、燃油使用情况
项目名称
水（万吨/年）
电（万千瓦时/年）
重油（吨/年）
用
量
扩建前
17.57
1000
840
扩建后
21.589
2200
1790
增加量
+4.019
+1200
+950

3.1.11主要原料及用量见表3-2。
表3-2　扩建前后主要原材料使用情况
原料
名称
光铝箔
（M2/年）
腐蚀铝箔
（M2/年）
35%磷酸
（吨/年）
已二酸铵
（吨/年）
93%硫酸
（吨/年）
31%盐酸
（吨/年）
磷酸二氢铵
用
量
扩建前
/
500万
150
200
/
/
/
扩建后
180万
/
155
/
200
5000
0.3
增加量
+180
0
+5
0
+200
+5000
+0.3

表3-3一、二期工程主要原材料物理化学性质
原料名称
物理化学性质
磷　酸（35%）
五价磷的含氧酸。纯品是无色斜方晶体，密度1.834，熔点42.35℃，溶于水和乙醇，加热到213℃时，失去一部分水而转变为焦磷酸。对皮肤有腐蚀性，能吸收空气中的水份，酸性介于强酸和弱酸之间。
工业硫酸
（93%）
纯品是无色油状液体。98.3%硫酸，1.834密度。熔点10.49℃。沸点338℃。在340℃时分解。工业品如果含有杂质，则呈黄、棕色。是一种活泼的二元强酸，能与许多金属或金属氧化物作用而生成硫酸盐。浓硫酸有强烈的吸水作用和氧化作用。与水猛烈结合同时放出大量的热。能使棉麻织物、木材、纸张等碳水化合物剧烈脱水而炭化。用水稀释时，应将浓硫酸注入水中，并随时搅和，切勿将水注入硫酸，以防浓硫酸猛烈地飞溅，引起事故。
工业盐酸
（31%）
又称氢氯酸，纯的无色，一般的因含有一杂质而呈黄色，密度1.19，是一种强酸，能与许多金属作用。
磷酸二氢铵
又称磷酸一铵，透明四角晶体，密度1.803，溶于水，微溶于乙醇，不溶于乙酸，在空气中稳定，高于熔点时，分解推动氨和水而形成偏磷酸铵，和磷酸的混合物，在100℃有小部分分解。
己二酸铵
为白色细小或鳞片状结晶体，能溶于水，无毒性，是常用的铝箔化成液。

3.1.12主要生产设备
一、二期工程主要生产设备见表3-4。

表3-4　一、二期工程主要生产设备情况表
设备名称
型号/规格
数量
一
期
工
程
低压化成生产线
/
12条
变压器
1600kVA
2台
原材料调合罐
/
2个
原材料补给罐
/
2个
原材料回收罐
/
6个
磷酸二级过滤塔
/
2套
己二酸铵二级过滤塔
/
2套
锅炉
WNS2-1.0-Y
1台
纯水处理生产线
20T/H
1条
抽风机
Y90-6
24台
送风机
13NO10C
6台
二
期
工
程
腐蚀箔生产线
/
4条
变压器
1250kVA
2台
锅炉
2t
1台
纯水处理线
/
1条
原材料调合罐
/
7个
原材料补给罐
/
7个
废酸回收罐
/
2个
回收酸罐
/
2个
酸回收设备
30T
2套
废酸处理设备
/
1套
抽风机
/
8套
酸雾处理装置
/
4套
冷却水机组
/
3

3.2工程分析
3.2.1工艺流程介绍
3.2.1.1一期工程工艺流程介绍
一期工程主要生产电蚀铝箔，其生产工艺过程是在铝箔表面进行化成、液体供电、PD处理、热处理后，使铝箔表面生成一层质地致密、稳定且绝缘性能良好的氧化膜的过程。
铝箔化成，就是利用电化学原理，将铝箔进行阳极氧化，使水中之氧原子与铝原子结合，从而在铝箔表面形成一层能耐特定电压的氧化膜介质层。本项目化成工序采用己二酸铵为化成液对铝箔进行化成处理，其反应工艺参数如表3-5。其反应式为：
2A－+ H2O→2HA＋［O］+2e　（A－为已二酸根离子）
　3［O］+6e→3 O2 (在金属与化成液界面发生)
2Al→2 Al3++6e
　　2 Al3+3 O2→Al2O3
液体供电，就是直流电源侧接于供电槽内阳极电极与化成槽内阴极电极之间。供电槽内，电源正极输出正电荷，通过供电电极进入供电液，流向铝箔。铝箔进入化成槽后，铝箔为阳极，槽内电极为阴极，进行电解作用，使铝箔表面形成阳极氧化铝膜介质层。其电极反应是：
阴极：2H++2e→H2
阳极：2OH－2e→H2O＋［O］
　　　3［O］+2Al→Al2O3
PD处理，就是采用磷酸为化成液对铝箔进行化成，其化成原理与化成工序相同，经进一步化成处理后，铝箔表面氧化膜更加致密。本项目PD处理反应工艺参数如表3-5所示。
热处理，PD处理后的铝箔进行热处理，使铝箔在高温下更易被空气氧化，生成氧化膜，使铝箔表面氧化膜更加致密、稳定。热处理温度为350℃~520℃。
表3-5　生产工艺参数
工　序
化成液
试剂补给量
温度
pH
电导率
化　成
己二酸铵
0.5±0.3L/min
75±5℃
5.0～7.0
90～120ms/cm
夜体供电
己二酸铵
0.5±0.3L/min
35～43℃
5.0～7.0
60～80ms/cm
PD处理
磷　酸
0.5±0.3L/min
45～60℃
――
35～50ms/cm
各反应槽的反应温度由锅炉和冷却水控制，项目生产工艺过程见图3.2：

化成1
液体供电
化成2
纯水清洗
PD处理
铝　箔

已二酸铵循环系统

已二酸铵循环系统
已二酸铵循环系统

纯水循环系统

磷酸循环系统

清洗废水
一级纯水清洗

抽风机抽出排放

二级纯水清洗

纯水循环系统

化成3
纯水清洗
成　品
干　燥
热处理

酸洗废水处理系统
废水处理达标排放
水处理污泥污泥

树脂再生废水

已二酸铵循环系统

纯水循环系统

不可再生树脂
交有资质单位处理
滤

渣
异味

交有资质单位处理

图3.2　化成铝箔生产工艺流程图
3.2.1.2二期工程工艺流程介绍
二期工程是一期工程的前工序，主要生产腐蚀铝箔，供一期工程使用。二期工程的生产工艺过程，是在光铝箔的光面上进行化成、电蚀、热处理等，使铝箔表面产生致密的小洞，增加铝箔的表面积。
磷酸前处理，是利用
