监 理 实 施 细 则
（基坑监测）

项目名称：万祥社区三期动迁安顿房项目H0202地块

编制：
（专业监理工程师）

审批：
（总监理工程师）

上海华金工程征询监理有限公司

11月

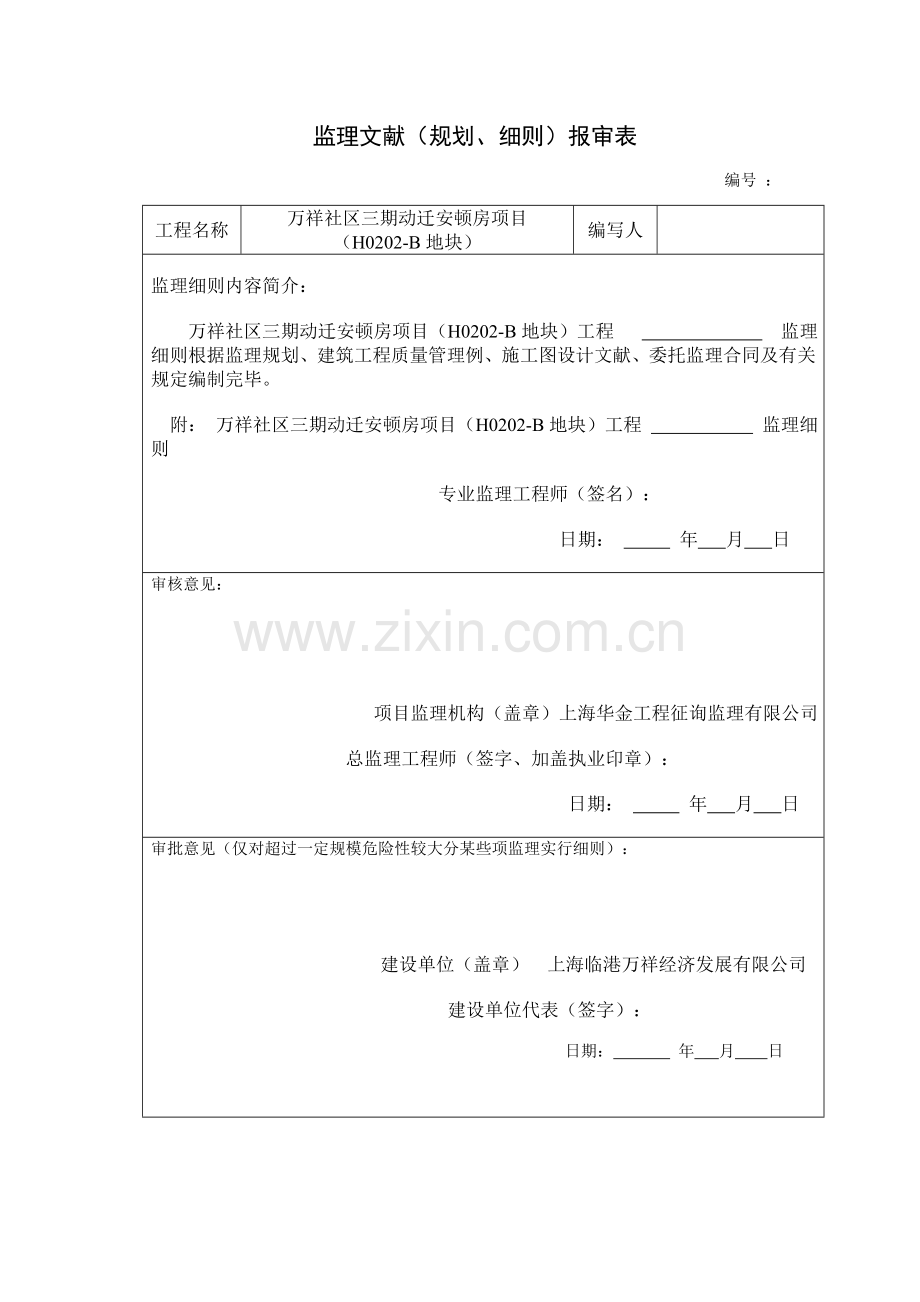

监理文献（规划、细则）报审表
编号 ：
工程名称
万祥社区三期动迁安顿房项目（H0202-B地块）
编写人

监理细则内容简介：

万祥社区三期动迁安顿房项目（H0202-B地块）工程 监理细则根据监理规划、建筑工程质量管理例、施工图设计文献、委托监理合同及有关规定编制完毕。

附： 万祥社区三期动迁安顿房项目（H0202-B地块）工程 监理细则

专业监理工程师（签名）：

日期： 年 月 日

审核意见：

项目监理机构（盖章）上海华金工程征询监理有限公司

总监理工程师（签字、加盖执业印章）：

日期： 年 月 日

审批意见（仅对超过一定规模危险性较大分某些项监理实行细则）：

建设单位（盖章） 上海临港万祥经济发展有限公司

建设单位代表（签字）：

日期： 年 月 日

监理规划（细则）交底记录

工程名称：万祥社区三期动迁安顿房项目（H0202-B地块） 编号：

交底人

交底日期
年 月 日
施工单位
上海建工七建集团
工程部位

交
底
内
容
1、审查检测单位提交基坑围护监测方案；
2、依照基坑周边建（构筑物）、道路及地下管线拟定沉降观测点位置；
3、复核测斜管、水平管埋设位置和复核沉降点标记位置；
4、检查监测设备仪器和监测办法；
5、检查监测单位资质和监测人员上岗证；
6、基坑监测水平位移警戒值为30mm，日变化量为3mm；
7、监管水位管水位值必要在基坑开挖深度如下1m；
8、监控基坑四周建筑物、道路及地下管线不得浮现大沉降和裂缝；
9、工程监测点在开挖迈进行初测，开挖过程每天观测一次，底板浇筑完毕每周监测二-三次，车库顶部浇筑完毕后任须不断监测，直至回填土完毕；

施工单位负责人

专业监理工程师

交底时间

一、工程概况：
1．本工程位于浦东新区万祥社区，东临祥跃路，南临该项目已建A地块工程，西临祥隆路，北临规划X3路。本项目拟建涉及5幢13层高层住宅、1幢11层高层住宅、1幢电业站、一种地下1层地下车库等。项目用地面积为39172平方米，总建筑面积41567.48平方米，其中地上建筑面34665.24平方米，地下建筑面积6902.24平方米。
2．基坑东侧：基坑东侧基坑边线距离红线距离约4.5m，红线外为祥跃路，祥跃路下敷设有雨水、污水等市政管线，距离基坑边线分别为9.7m、15.1m；
基坑南侧：基坑南侧为该项目已建A地块工程，地下车库基坑距离已建5F桩基12#楼(无地下室)近来距离约15.1m，西南角为本工程待建3#楼。
基坑西侧：基坑西侧基坑外边线距离红线距离近来为4m，红线外为祥隆路，祥隆路下敷设有电力排管（顶埋深约1.2m）、燃气管、污水、雨水、通信导管、上水管、电力电缆走廊等市政管线，距离基坑边线近来距离分别为4.6m、9.5m、14m、18m、22.5m、25.2m、27m。
基坑北侧：为本工程待建1#、14#、15#楼，地下车库基坑边线距离待建号楼距离约7.5m，该侧地下车库基坑边线距离用地红线约33.8m，红线外现为空地。北侧为规划X3道路，大概在本工程竣工后进行道路施工。当前北侧由我方浇筑6米宽暂时施工砼便道。
二、工程地质概况：
本工程影响范畴以内土层自上而下依次为：素填土、粘质粉土夹粘质粉土、粉砂、淤泥质粘土、粘土，基坑设计土层参数如下表所示：

三、参建单位：
·建设单位： 上海临港万祥经济发展有限公司
·主体设计单位：上海同设建筑设计院有限公司
·围护设计单位：武汉地质工程勘察院
·施工单位：上海建工七建集团有限公司
·监理单位：上海华金工程征询监理有限公司
·监测单位：上海华翃工程技术有限公司
·围护、降水专业单位：上海浦江勘查工程有限公司
·上海雨良土方工程有限公司
四、监理根据
1、本工程岩土工程勘察报告
2、本工程基坑围护设计图纸与方案
3、《工程测量规范》（GB 50026-）；
4、《国家一、二等水准测量规范》（GB 12897-）；
5、《建筑基坑支护技术规程》(JG J120-)；
6、《建筑基坑工程监测技术规范》(GB50497-)；
7、《基坑工程施工监测规程》（DG/TJ08--）；
8、《地基基本设计规范》（DGJ08-11-）；
9、《建筑变形测量规程》（JGJ 8-）；
10、《上海市深基坑工程管理规定》沪建交【】105号文
11、《关于进一步加强我市基坑和桩基工程质量安全管理告知》沪建交【】645号文
10、业主提供有关资料以及现场踏勘收集状况；
11、本工程施工设计规定；
12、监理委托合同；
13、监测单位与业主签定监测合同；
14、监测单位通过审批通过监测方案；
国家和地方现行关于工程建设法律、法规、有关规范；
五、基坑工程监测内容

1、监测内容
依照上海地区已有基坑工程经验及基坑围护构造设计和施工评审规定，为防止基坑失稳，减少基坑施工对周边环境影响，必要考虑基坑施工时空效应，并采用办法保护支护构造稳定性，减少支护构造变形。基坑开挖时，基坑边不适当堆载，同步应加强基坑变形监测，做到信息化施工，以保证基坑周边建构筑物及地下管线安全。为了可以使基坑安全顺利进行提供参照数据，依照本工程顺作法施工特点，依照现场周边环境，状态，和设计提出监测技术规定综合考虑，监测如下重要内容：
1、基坑支护体系及周边环境检测
2、 围护墙顶垂直水平位移检测
3、 围护墙体深层水平位移检测
4、 支撑轴力检测
5、 立柱垂直位移监测
6、 坑外地下水位监测
7、 道路垂直位移监测
8、 管线垂直水平位移监测
9、 周边建构筑物垂直位移监测。
2、监测频率
监测内容
监 测 频 率
基坑土方开挖至底板浇筑完3天内

底板浇筑完3天后至顶板浇筑完毕
围护墙顶垂直、水平位移监测
1次/1天
1次/3天
围护体深层水平位移监测
1次/1天
1次/3天
支撑轴力监测
1次/1天
1次/3天
立柱垂位移监测
1次/1天
1次/3天
坑外地下水位监测
1次/1天
1次/3天
道路垂直位移监测
1次/1天
1次/3天
管线垂直、水平位移监测
1次/1天
1次/3天
周边建（构）筑垂直位移监测
1次/1天
1次/3天
注：①支撑拆除期间所有项目1次/1天；
②监测频率可依照现场状况恰当调节。

3、报警值

监测报警值与精度 表8-1
监测项目
合计值（mm）
速率（mm/d）
监测精度
备注
围护墙顶垂直、水平位移监测
30
3（持续3天）
±1.0mm
设计规定
围护体深层水平位移监测
30
3（持续3天）
±1.0mm
设计规定
支撑轴力监测
设计控制值80％
±0.1Hz
设计规定
立柱垂位移监测
45
5（持续3天）
±10mm
设计规定
坑外地下水位监测
1000
300（持续3天）
±10mm
设计规定
道路垂直位移监测
20
3（持续3天）
±10mm
设计规定
管线垂直、水平位移监测
10
2（持续3天）
±10mm
设计规定
周边建（构）筑垂直位移监测
20
3（持续3天）
±1.0mm
设计规定

4、基坑工程现场监测工作，在施工过程中时间和空间精确性规定很高，现场监测迟延和失误导致事故往往增长急救难度。因而，在基坑开挖前应制定监测方案，重要涉及监测目、监测对象和项目、测点布置、监测办法和成果分析、项目报警值、信息化施工。监测项目选取，关系到基坑工程安全事故，盲目增长项目是对工程费用挥霍，但任意消减项目，也许导致严重事故发生，应依照基坑工程安全级别选取监测对象和项目。
六、基坑工程监测办法
1、基坑工程监测应以仪器监测为主，目测调查为辅相结合。目测调查可起到定性、补充作用。例如（1）目测调查自然环境可预测地表水流向，采用截水办法；（2）目测地面超载状况，采用限量办法；（3）观测基坑建筑物和地面周边裂缝分布，鉴别裂缝新旧区别，产生因素和发展趋势等，惯用注浆法加固土体，注浆压力控制较小为宜，否则会对周边建筑物产生不均匀抬起；（4）目测调查基坑周边地下管线变位和损坏，可采用简易挖隔离沟办法，对支护构造也有减少积极土压力作用；目测边坡土体渗漏水状况，采用防治整体稳定性办法；（6）目测支护构造漏水状况，由此导致支护墙后地面、道路严重裂缝，采用摸清水源、内注外堵、低压浓浆、间断注浆办法等；（7）目测支护桩墙侧面与支撑连接点等核心部位开裂变位状况，以便及时采用办法或减慢开挖速度；（8）目测基坑底面渗漏水状况，对轻微流土流砂现象，可采用加厚地基垫层加快施工办法，对较严重必要减少坑内地下水位（注意支护构造渗漏时慎用）或在支护构造内侧加固土体。
2、关于仪器监测，涉及：
(1) 边坡土体顶部水平、垂直位移和支护构造墙顶水平 位移观测，监测点沿基坑周边布置间距不适当不不大于20M。
(2) 支护构造墙身水平位移即墙身沿深度侧向位移监测点，监测点应选在支护构造稳定不利断面部位，如基坑每边中间部位，可间隔30m布置，或依照基坑周边需要保护建筑物、地下管线部位；
(3) 周边建筑物监测，普通与基坑周边建筑物距离不超过3M范畴，均应监测其沉降、主体倾斜和水平位移，监测点布置在外轮廓上，间距不适当不不大于10m；
(4) 对于基坑周边地面沉降、土体分层沉降、地下水位、支护构造墙身内力、墙背土体侧压力、和空隙水压力监测点，宜设立在基坑纵横轴线部位；
(5) 对于地下管线沉降点宜设立在顶部；
(6) 对于支撑及预应力锚杆轴力、变位 监测点点应布置 在受力较大有代表性部位。
七、监理工作控制要点
1、审查检测单位提交基坑围护监测方案；
2、依照基坑周边建（构筑物）、道路及地下管线拟定沉降观测点位置；
3、复核测斜管、水平管埋设位置和复核沉降点标记位置；
4、检查监测设备仪器和监测办法；
5、检查监测单位资质和监测人员上岗证；
6、基坑监测水平位移警戒值为30mm，日变化量为3mm；
7、监管水位管水位值必要在基坑开挖深度如下1m；
8、监控基坑四周建筑物、道路及地下管线不得浮现大沉降和裂缝；
9、工程监测点在开挖迈进行初测，开挖过程每天观测一次，底板浇筑完毕每周监测二-三次，车库顶部浇筑完毕后任须不断监测，直至回填土完毕；
八、监理工作办法及办法
1、检查测斜管、水位管材料与否符合设计规定；
2、检查测斜管、水位管埋设根数和沉降监测点标记个数；
3、检查并核对监理围护构造水平位移监测记录；
4、巡视检查地下水位监测记录；
5、检查基坑四周建筑物、道路及地下管线沉降观测记录；
九、信息、资料解决程序

总结报告

分析报告
阶段性

管线、周边建筑监测日报表和分析、总结报告

监理分析状况
监理
业主

分析报告
阶段性

总包分析状况
总包

上海华金工程征询监理有限公司
万祥社区三期动迁安顿房
H0202-B地块监理项目组
