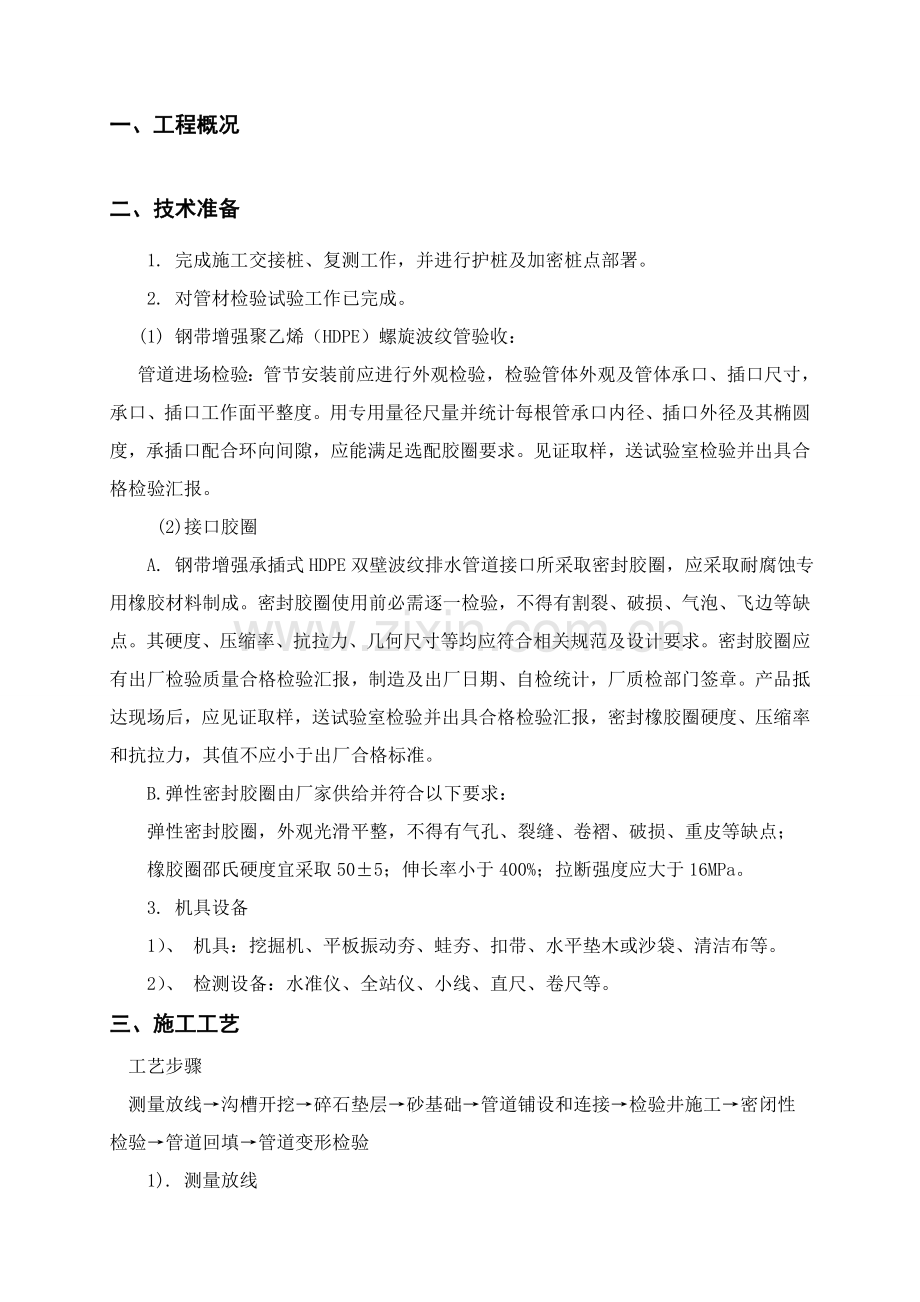

HDPE污水管道综合项目施工专项方案.doc

一、工程概况二、技术准备1. 完成施工交接桩、复测工作，并进行护桩及加密桩点部署。2. 对管材检验试验工作已完成。(1) 钢带增强聚乙烯（HDPE）螺旋波纹管验收：管道进场检验：管节安装前应进行外观检验，检验管体外观及管体承口、插口尺寸，承口、插口工作面平整度。用专用量径尺量并统计每根管承口内径、插口外径及其椭圆度，承插口配合环向间隙，应能满足选配胶圈要求。见证取样，送试验室检验并出具合格检验汇报。 (2)接口胶圈 A. 钢带增强承插式HDPE双壁波纹排水管道接口所采取密封胶圈，应采取耐腐蚀专用橡胶材料制成。密封胶圈使用前必需逐一检验，不得有割裂、破损、气泡、飞边等缺点。其硬度、压缩率、抗拉力、几何尺寸等均应符合相关规范及设计要求。密封胶圈应有出厂检验质量合格检验汇报，制造及出厂日期、自检统计，厂质检部门签章。产品抵达现场后，应见证取样，送试验室检验并出具合格检验汇报，密封橡胶圈硬度、压缩率和抗拉力，其值不应小于出厂合格标准。 B.弹性密封胶圈由厂家供给并符合以下要求：弹性密封胶圈，外观光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺点；橡胶圈邵氏硬度宜采取505；伸长率小于400%；拉断强度应大于16MPa。3. 机具设备1）、 机具：挖掘机、平板振动夯、蛙夯、扣带、水平垫木或沙袋、清洁布等。2）、 检测设备：水准仪、全站仪、小线、直尺、卷尺等。三、施工工艺工艺步骤测量放线沟槽开挖碎石垫层砂基础管道铺设和连接检验井施工密闭性检验管道回填管道变形检验1). 测量放线、施工定线此次工程雨、污水管道管位放样以设计道路中心线为基准。具体施工时按施工图纸要求进行定线。根本控制采取坐标法进行导线定位，首优异行导线控制测量。导线点应选在牢靠，不易被碰撞地方，并应加以妥善保管，然后定出各条管线中线，管线中线用井位进行控制。尤其应注意是路口处井位要相当正确，以免产生无须要损失。、水准测量此次施工采取宁波市独立坐标系，水准点为黄海高程，具体水准点编号、高程、地点以现场交桩为准。依据建设单位提供水准点，进行点和点之间联测、复核，并经平差计算，验算合格后方可使用。依据建设单位提供水准点引测施工临时水准点，一样经平差计算后，经监理确定后使用。施工过程中对水准点进行定时复核，以免产生沉降而给工程施工带来无须要麻烦。施工过程中要对水准点进行妥善保护。本工程设计管道标高为管底标高。2). 沟槽开挖（1）、沟槽开挖前现场勘探调查沟槽开挖前，必需搞清和施工相关地下情况。依据图纸及相关资料，采取现场开挖探坑方法，查明其情况。（2）、和已建管道、构筑物衔接坑探所施工程如和已建道、构筑物衔接，必需在挖槽之前，对其平面位置和高程进行校对，必需时开挖探坑核实，如和施工图及相关资料提供位置或高程不符时，立即通知设计人员变更调整。（3）、开槽标准开挖时注意采取沟糟支撑，保障槽壁稳定。采取支撑类型、结构均应依据现场条件，按相关规范、规程实施。依据宁波土质条件标准上挖深小于2m适宜采取明排法开槽；挖深在2.04.0 m采取排板支撑方法进行开槽。4、开槽宽度确实定沟槽底宽应依据管材直径，管两侧工作面宽度而定，按下式进行确定B=De+2（b1+b2+b3）式中：B为沟槽底宽，De为管子外径，b1为管道一侧工作面宽度，b2为管道一侧支撑厚度，b3为现场浇筑砼基础一侧模板厚度。 放破坡度按1：1进行控制，并视具体情况加大放坡。开挖土方应堆放在距离上口边缘1.2m以外，堆土高度不超出1.5m。上口两侧要做好截水沟。开挖深度在2.0以上基坑通常采取钢板桩支护和局部卸荷结合起来。钢板桩支护开挖深度降到3.5m以内，有利于支护稳定。立撑采取6m长25#槽钢，密闭打设，打入时严格控制垂直度（小于1.5%）。横撑随开挖立即支撑，采取15cm松木桩，两头采取6m长28#钢板桩做为挡板。松木桩、挡板、立撑之间要垂直，密贴、联结牢靠。施工完成后支撑拆除要和回填土填筑高度配合进行。回填至横撑底部时间拆除横撑和挡板，待回填至要求高度时才可拔去钢板桩。钢板桩支撑5、沟槽开挖注意事项、采取机械挖槽时，应向司机具体交底，交底内容通常应包含挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等。、应指定专员和司机配合，配合人员应熟悉机械挖土相关安全操作规程，并立即量测槽底高程和宽度，预防超挖。、机械挖槽应确保槽底土壤结构不被扰动或破坏，因为机械不可能确切地将槽底按要求高程整平，开挖时应在设计槽底高程以上保留20cm左右一层不挖，用人工清底。、挖土机、吊机等机械在架空输电下工作时，应注意安全工作距离。6、槽底预留：当下一步工序不能和本工序连续进行时，槽底应留20cm左右土层不挖，待下步工序开工时再挖。7、雨季施工沟槽应充足考虑雨水排除问题，预防泡槽，确保施工环境安全，制订可靠防汛方法。8、槽底超挖处理方法：、干槽超挖在15cm以内者，可用原土回填扎实，其密实度不低于原天然地基土。、干槽超挖在15cm以上者，可用石灰土分层处理，其相对密实度不应低于轻型击实标准95%。、槽底有地下水或地基土含水量大，不适于加夯时，可用天然级配砂石或卵石回填。沟槽采取明开槽，机挖时不准超挖，应留有2030cm厚土方，人工清挖槽底，两侧做3030cm排水沟，每40m做积水窝子一座，设专员负责抽水，确保槽底无积水浸泡。10、如遇基底是连续分布高压缩性淤泥质粘土，基底铺筑一层20cm片石垫层，宽度两侧各伸出管基各20cm。(1) 沟槽开挖、边坡设置及沟槽支护等参考“管线基坑明挖土方”进行施工。在九康路以东段污水管道施工时，应确保箱涵开挖后，土堆砌位置不能影响污水管道开挖后槽两侧安全距离。我单位拟将该段箱涵施工所挖土方甩至红线以外，并用推土机推平，以满足施工作业面要求。(2) 鉴于污水管道沟槽较深，沟槽开挖后，应针对边坡处质土应清理洁净，预防边坡造成塌方。(3) 基底标高、轴线位置、基底土质应符合设计要求。3). 柔性基础(1) 管道垫层应根据设计要求铺设。此段为污水管道施工段，为增强管道基础强度，按设计要求在有沙基础下铺设150mm厚碎石垫层，并扎实。(2) 砂基础：在槽底铺设设计要求厚度砂垫层，采取水密法，用平板振动夯扎实1-2遍。扎实平整后，测中心线，并应预留沉降量。垫层宽度和深度必需严格控制，管道安装及闭水完成后，施工管座部分砂垫层基础，施工中要确保管道包角角度。并在管道两侧每隔1米，管两侧设置木楔预防回填过程中管产生移动，中粗砂垫层和管座应密实，管底面必需和中粗砂垫层和管座紧密接触。 4). 管道安装(1)稳管：安管不得扰动管道基础，管道安装从下游至上游进行。管道就位后，为预防滚管，应在管两侧合适加两组四个楔形木垫块。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置正确。每节管就位后，应进行固定，以预防管子发生位移。稳管时，优异入管内检验对口，降低错口现象。管内底高程偏差在10mm内，中心偏差不超出10mm，相邻管内底错口小于3mm。 (2) 对口 A. 清理管膛、管口：将承插口内全部杂物给予清除，并擦洗洁净，然后在承口内均匀涂抹非油质润滑剂。 B. 清理胶圈：将胶圈上粘接物清擦洁净，并均匀涂抹非油质润滑剂。 C. 插口上套胶圈：密封胶圈应平顺、无扭曲。安管时，胶圈应均匀滚动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形(大口径)装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应在承插口工作面上。胶圈放置在管道插口段第一个波纹凹槽内。 D.顶装接口 5）.污水井施工 1. 基础要求 (1) 砌筑砂浆配合比正确，灰浆饱满，灰缝平整，不得有通缝、瞎缝，抹面须压光，不得有空鼓、裂缝等现象。 (2) 井内流槽应平顺圆滑、踏步安装牢靠、位置正确。 (3) 井室盖板尺寸及留孔位置应正确,压墙缝应整齐；井圈、井盖安装平稳、正确，同时根据设计要求，为避免城市道路排水检验井沉陷，要求车行道及人行道井盖平设计地面。（4）此次设计均采取国家标准市政排水管道工程及隶属设施（06MS201），并做以下修改:其井墙材料改用M10水泥砂浆砌MU10混凝土砖（或页岩砖）；地板下铺10cm厚碎石垫层。 2. 许可偏差6). 闭水性检验 (1) 污水管道安装完成经检验合格后，应进行管道密闭性检验。可采取闭水试验方法检验。 (2) 管道密闭性检验应在管底三角区回填密实后、沟槽回填前进行。 (3) 闭水试验水头应满足下列要求 a 试验段上游设计水头不超出管顶内壁时，试验水头以试验段上游管顶内壁加2m作为标准试验水头。 b 试验段上游设计水头超出管顶内壁时，试验水头以试验段上游设计水头加2m计。 c 当计算出试验水头小于10m，但已超出上游检验井井口时，试验水头以上游检验井井口高度为准，但不得小于0.5m。 (4) 试验管段灌满水后浸泡时间不应小于24h。 (5) 管道密闭性检验时，外观检验，不得有漏水现象，管道24h渗水量应满足下式计算结果： Q0.0046d(1-5)式中：Q每1km管道长度24h许可渗水量(m324hkm)； d管道内径(mm)。7). 管道回填 (1) 管道隐蔽工程验收合格后，沟槽应立即回填至管顶以上1倍管径高度处。 (2) 沟槽回填应从管道、检验井等构筑物两侧对称回填，确保管道及构筑物不产生位移，必需时可采取限位方法。 (3) 回填时沟槽内应无积水，不得带水回填，不得回填淤泥、有机物及冻土。 (4) 槽底管基支承角2+20范围内必需用中砂或粗砂填充密实，和管壁紧密接触，不得用土或其它材料填充。 (5) 从管底基础顶至管顶以上0.6m范围内沟槽回填材料，均根据设计要求填筑中粗砂。 (6) 沟槽应分层对称回填、扎实，每层回填高度不应大于200mm。在管顶600mm范围内不得用扎实机扎实，在管顶600mm1000mm范围内不得使用重型机械碾压。8). 管道变形检验 (1) 管道变形检验包含安装变形检测和施工变形检测。管道安装变形检测应在管道安装后进行。管道施工变形检测应在管道覆土达成设计要求后进行。 (2) 管道施工变形检测数量，应遵守下列要求： 1) 每施工段最初50m不少于三处，每处平行测两个断面，在测量点管轴垂直断面测垂直直径。 2) 相同条件下，每100m测三处，取起点、中间点、终点周围，每处平行测两个断面，在测量点垂直断面测垂直直径。 3) 在地质条件、填土材料、压实工艺或管径等原因改变时，应反复1)做法。 (3) 管道变形检测中，管道径向变形率SV。应按下式计算：SV=dV(d+2e)100%SV5%(1-6) 式中：dV管道径向直径改变量； e管道纵截面形心高； d管道处于自由状态内径。四、施工进度及资源配置1、施工进度表4.1施工进度计划表序号工序工期开始时间结束时间1沟槽开挖3天2管道安装15天3砂回填30天4路面修复15天检验井施工2、机械及劳力配置表6.2关键机械配置表序号机械名称规格型号单位数量关键用途1挖掘机PC200台1场地整平及平台施工2水泵台5抽水3切断机台1钢筋制作4弯曲机台1钢筋制作表6.3劳力配置表序号工种人员数量1普工32钢筋工23木工34电焊工25水电工16五、进度确保方法为确保本工期在预定期限内完工，特采取以下方法：1.组织精干、有经验施工指挥领导班子。2.编制严密施工组织设计及工程进度计划，优化施工技术方案，按网络技术进行施工管理，紧紧抓住关键工序和关键路线。3.做好材料、机械、设备队伍各项保障工作，它们是完成工期物质确保；同时狠抓施工管理，做到文明、科学、安全施工，这是确保工期软件方法。4.依据施工总进度计划及施工控制点，下达周计划、旬施工进度计划、月施工进度计划，以周进度保旬进度，以旬进度保月进度，一旦发觉滞后现象，立即、果断地采取填补方法。5.加强施工生产调度，合理安排各项目、各工种、各工序，排除一切干扰，合理安排机械设备、施工材料、人力，最大程度地发挥各职能部门作用。6合理安排各个步骤、各工序施工，形成流水作业；制订奖罚方法，每个月检验兑现一次，保质保量完成任务奖，完不成罚。六、质量确保方法1、开工前，由总工程师和工程部组织对施工人员进行技术交底，使其明白各项技术要求、质量标准及各道工序质量控制关键点和关键点；2、加强质量宣传教育，提升质量意识，发明一个“质量在我心中，质量在我手中”气氛；3、坚持监理程序，服从监理监督；4、每道工序实施“三检制”，即工序完工后，施工队质检员优异行自检，合格后提交相关质检员验收，验收合格后，再由质检人员提交监理工程师验收，每道工序必需经监理检验验收合格后方可进行下道工序施工；5、施工管理人员和质检员应充足发挥内部监理作用，加强过程控制，切实确保工程质量。内部监督管理不仅是经过工序检验验收来控制工程质量，还要跟踪检验施工全过程，立即发觉问题，立即整改，以免等到验收时不合格再返工，造成施工队人力、物力、财力浪费，也延误了工期。6、对进场材料分类挂牌标识，未经检验或不合格材料一律不准投入使用；砂石材料存放场地应优异行硬化处理，水泥、钢材等存放场地应下垫上盖。7、实施质量责任制，每一道工序、每一个施工人员全部有明确质量责任，并制订对应奖罚方法每个月兑现。七、安全保障方法1、本着以人为本，安全生产标准，建立以分部经理为首安全组织机构，对各分项工作由含有丰富经验专业人员担任安全责任人，同时各施工队队长为安全工作第一责任人。专职安全员必需每日巡查施工现场，立即督促整改处理多种安全隐患，杜绝安全事故发生，确保安全生产。2、实施每七天安全生产例会制度，针对施工中安全隐患立即整改处理，全部参与工程施工人员必需时刻绷紧思想中安全弦，牢靠树立管生产必需管安全、安全无小事施工理念，同时加强安全教育，提升生产人员安全意识，切实做到防患于未然，确保安全、优质、高效施工。3、做好安全生产宣传，施工现场设置安全口号和针对性醒目标牌，时刻提醒生产人员安全意识，果断杜绝酒后上岗，对违反者给严厉处罚。4、钻机操作手等相关操作人员必需持证上岗，进行安全教育培训和班前安全教育。5、加强安全用电防护，实施三相五线制，做好机械漏电保护，防潮防雨设施，实施一机一闸，闸箱上锁，非电工不得私自私拉乱接电线、全部些人员不得违章用电，确保用电作业安全。 八、文明施工方法1、文明施工管理目标（1）、实施施工现场标准化管理，创建市级文明工地。（2）、定时对工地进行安全生产、文明施工、场容场貌、生活卫生检验、打分评定，以有力地促进项目“标化”工作，达成文明工地要求。2、文明建设方法（1）、为加强文明施工建设，在施工现场建立文明施工领导小组。（2）、开展文明教育，对相关施工人加强法制教育。（3）、施工现场要保持洁净、整齐。（4）、施工人员要穿戴整齐。（5）、安排好施工人员食宿，洗澡等个人卫生。（6）、做到“非文明施工零目标。”3、文明施工要求（1）施工现场部署设施、设备应按场布图要求搭设，并随施工进度，合理调整现场临时部署。（2）设置完善合理泥浆系统，做到泥浆循环导向流畅，施工场地不跑浆、漏浆。（3）施工现场用水，做到生产用水和生活用水隔离使用。（4）泥浆池循环池等周围必需设钢管绿网围护，并挂设安全警示标志及危险源标志。（5）严格遵守市区相关市容、交通、卫生要求，预防运输车辆外带污泥，预防污染环境，并派专员负责；污水和废浆排入废浆池，定时安排泥浆外运。（6）钢筋原材料、半成品实施分类集中堆放，做到整齐有序，并设置标识牌，钢筋标识牌上必需注明钢筋直径、大小、使用部位等。（7）钢筋笼现场堆放必需要上覆下垫，下垫高度不得小于20cm。（8）各作业班组作业完成后，须做好入手清工作，做到谁施工、谁清理，保持施工现场整齐有序。九、应急预案和方法1、组织安排及工作步骤依据管道施工特点及施工工艺实际情况，项目部制订了由项目经理挂帅应急抢险小组。并认真组织了对挖孔桩危险源和环境原因识别和评价，制订本项目发生紧急情况或事故应急方法，对广大职员开展应急知识教育，提升现场操作人员应急能力，降低突发事件造成损害和不良影响。应急准备和响应工作程序以下图危险源及环境原因辩识、评价编制抢险应急预案成立抢险领导小组组织抢险队伍配置应急物资、设备定时进行应急培训实施应急预案对应急预案评审、修订2、突发事件应急准备（1）、成立抢险领导小组，明确责任分工应急抢险领导小组人员组织机构以下：组 长： 组长职责：负责全方面管理和协调工作、负责本专题应急预案开启实施、小组人员分工等。副组长： 副组长职责：帮助组长工作，在组长不在场情况下行使组长职责、帮助处理相关工作，具体负责挖孔桩生产安全现场管理，恢复和确保生产正常进行。组 员： 、各班组责任人(2)、组建抢险队，进行应急知识教育培训项目部组建抢险队，队长韩郑关忠，副队长沈金荣。发觉险情时首先抢险队进行抢险，需用较多人时可由各工班进行聚集，对抢险队和项目部全部些人员均进行针对性应急知识培训。(3)、紧急情况发生和上报程序施工过程中施工现场或驻地发生无法预料需要紧急抢险处理危险时，应快速逐层上报，次序为现场、办公室、抢险领导小组、上级主管部门。由综合办公室负责搜集、统计、整理紧急情况信息并向小组立即传输，由小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥全部车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理依据事故大小情况来确定，假如事故尤其小，能够依据上级指示能够由施工单位自行直接处理，假如事故较大或施工单位处理不了能够由施工单位向建设单位主管部门请示，开启建设单位救援预案，建设单位救援预案假如仍不能处理则由建设单位质安室向建委或政府部门请示开启上一级救援预案。紧急情况发生后，现场要组织好警戒和疏散工作，保护好现场，立即抢救伤员和财产，并由在现场项目部最高责任人指挥，在三分钟内电话通报到值班室，关键说明紧急情况性质，地点，发生时间，有没有伤亡事故，是否需要排救护车，消防车或警力到现场实施抢险工作，如需要能够直接拨打120、110、119等求救电话。值班人员在接到紧急情况汇报后要在2分钟内将情况汇报到紧急情况领导小组组长和副组长。小组在组织讨论后在最短时间内发出怎样处理现场指令。分配人员车辆等到现场进行抢救、警戒、疏散和保护现场等。由办公室在30分钟内以小组名义打电话向上级相关部门汇报情况。碰到紧急情况，全体职员应特事特办，急事急办，主动主动投入到紧急情况处理中去，多种设备、车辆、器材、物资等要统一调遣，各类人员必需果断无条件服从组长或副组长命令和安排，不得拖延、推委、阻碍紧急情况处理。和相关单位建立快速联络通道，方便立即处理问题.3、恢复生产及应急抢险总结抢险救援结束后，由监理单位主持、业主、设计、施工等相关单位参与恢复生产会，对安全生产事故发生原因进行分析，确定下部恢复生产应采取安全文明质量等施工方法和管理方法。施工单位关键从以下多个方面进行恢复生产：作好事故处理和善后工作，对受害人进行领导慰问；严格落实企业ISO9002质量认证体系，推行全方面质量管理制度，认真学习应急预案，以项目经理为中心，将创优目标层层分解，责任到队，责任到人，从单位工程到分部、分项直至工序。健全各组织机构，加强人员管理，完善安全、质量确保体系，健全安全、质量管理组织机构，整个项目形成一套严密完整安全、质量管理体系，各级、各部门充足发挥管理技能、职能和人作用；做好技术、试验、测量、机械、施工工艺、后勤等各项确保工作。确保设计、施工方案可行，符合现场实际情况，可利用现场存有机械、设备和材料；立即调用后备人员和机械设备，进行生产恢复，立即达成正常生产；抢险结束和生产恢复后，应对整个应急预案过程进行评审，分析和总结，找出预案中不足，并立即进行评审和修订，使以后应急预案愈加成熟，碰到紧急情况能立即处理，将安全隐患、财产损失降到最底程度。
