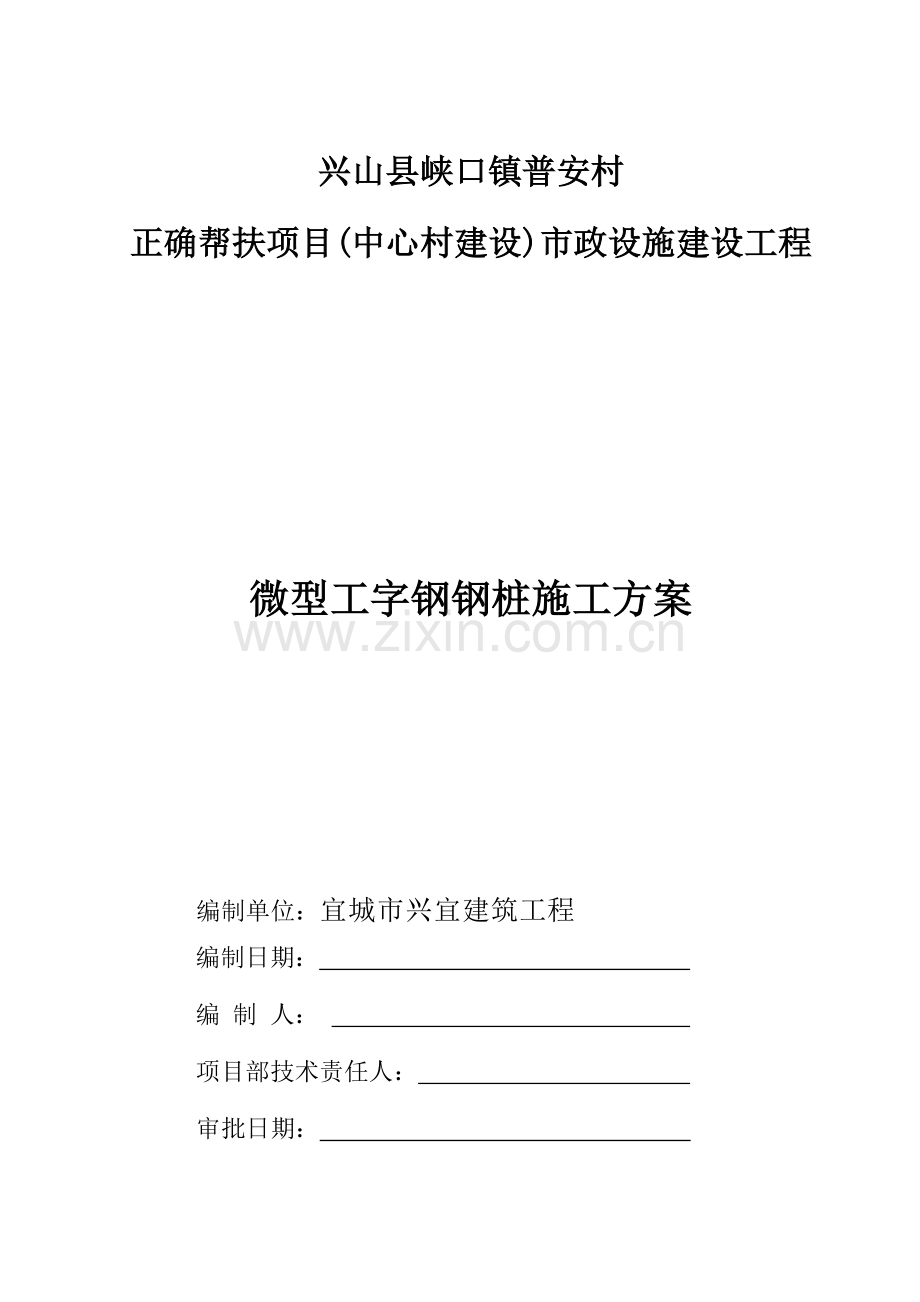

兴山县峡口镇普安村
正确帮扶项目(中心村建设)市政设施建设工程

微型工字钢钢桩施工方案

编制单位：宜城市兴宜建筑工程
编制日期：
编 制 人：
项目部技术责任人：
审批日期：

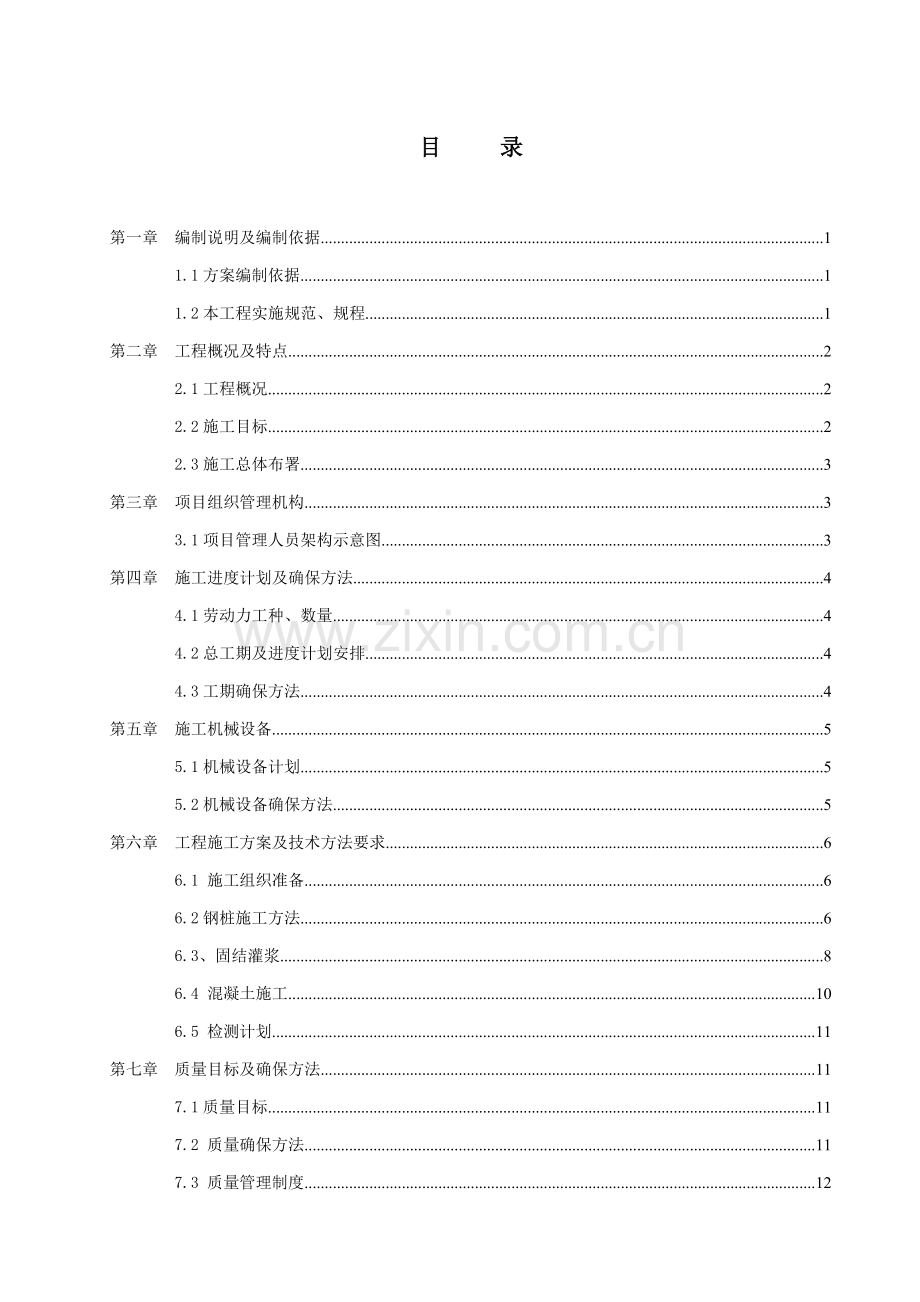

目 录

第一章 编制说明及编制依据 1
1.1方案编制依据 1
1.2本工程实施规范、规程 1
第二章 工程概况及特点 2
2.1工程概况 2
2.2施工目标 2
2.3施工总体布署 3
第三章 项目组织管理机构 3
3.1项目管理人员架构示意图 3
第四章 施工进度计划及确保方法 4
4.1劳动力工种、数量 4
4.2总工期及进度计划安排 4
4.3工期确保方法 4
第五章 施工机械设备 5
5.1机械设备计划 5
5.2机械设备确保方法 5
第六章 工程施工方案及技术方法要求 6
6.1 施工组织准备 6
6.2钢桩施工方法 6
6.3、固结灌浆 8
6.4 混凝土施工 10
6.5 检测计划 11
第七章 质量目标及确保方法 11
7.1质量目标 11
7.2 质量确保方法 11
7.3 质量管理制度 12
第八章 安全文明目标及确保方法 12
8.1安全文明生产目标 12
8.2安全生产确保方法 14
8.3文明施工方法 16

第一章 编制说明及编制依据
1.1方案编制依据
本企业在编制本施工方案之前，对施工现场数次组织技术人员进行勘测、调查，做到施工方案有针对性、合理性、可行性，关键编制依据以下：
1、招标文件、施工图纸及设计单位现场勘察实际情况；
2、设计图纸要求及国家现行规范和标准。
1.2本工程实施规范、规程
（1）《工程测量规范》（GB50026-）；
（2）《建筑地基处理技术规范》（JGJ79-）；
（3）《建筑地基基础设计规范》（GB50007—）；
（4）《建筑地基基础工程施工质量验收规范》(GB50202-)；
（5）《钢结构设计规范》（GB50017-）；
（6）《建筑桩基检测技术规范》（JGJ79-）。

第二章 工程概况及特点
2.1工程概况
兴山县峡口镇普安村正确帮扶项目(中心村建设)市政设施建设工程在兴山县峡口镇普安村，该项目分为一个标段。关键建设内容为设计图纸涵盖范围内场地平整、边坡治理、新修改建道路、新建广场、停车场、中心绿地公园、给排水工程、电力工程等。因为天井屋挡土墙背后地质条件差，边坡出现变形裂缝，为增强山体整体稳定性，采取微型工字钢钢桩进行支护。
2.2施工目标
我企业在编制本施工方案之前，对施工现场数次组织技术人员进行勘测、调查，认真分析施工设计图纸，做到本施工方案努力争取有针对性、合理性、可行性。以安全、优质、高效、文明施工完成本施工项目。
1、工程质量目标
质量目标：合格，行标准：国家或行业质量检验评定标准。
2、施工进度目标
针对本工程工期紧、任务重特点，本企业将配置素质高、施工经验丰富、战斗力强项目管理人员，提供充足物资、设备确保，和选择施工水平高施工班组，确保在总体施工进度计划内完成本工程。
3、成本目标
采取优异建筑施工技术，提升生产效率，从而提升施工进度，降低成本，追求行业最低成本目标，提升经济效益和社会效益。
4、文明施工、安全生产目标
杜绝重大伤亡事故及通常事故。
安全生产目标：杜绝发生重大安全事故（零人员死亡）。
达成《建筑施工安全检验标准》（JGJ59-）合格标准。
2.3施工总体布署
1、工程特点
依据施工区域现场踏勘和相关设计图纸资料等，本工程有以下多个特点：
（1）工程质量技术要求高。
（2）施工工期紧迫。
（3）现场环境对微型钢桩施工工艺要求较高。
2、工程施工难点
地质条件差，风险大。
第三章 项目组织管理机构
3.1项目管理人员架构示意图
项目经理：胡宗忠

技术责任人：龚万全

项目副经理：王波

安全员：
曹勇华
预算员：
饶艳玲
材料员：
万国春
质检员：
戈奎
施工员：
周维新

施工班组

第四章 施工进度计划及确保方法
4.1劳动力工种、数量
劳动力工种、数量
序号
名称
人数

序号
名称
人数
1
项目经理
1
9
测量人员
1
2
工程师
1
10
机修工
1
3
施工员
2
11
微型钢桩工
10
4
质量员
1
12
挖掘机
1
5
安全员
1
13

6
预算员
1
14

7
资料员
1
15

8
材料员
1
16

4.2总工期及进度计划安排
工期为30天。
4.3工期确保方法
为了确定本工程施工按上述进度计划顺利进行，按计划工期完工，确定以下工期确保方法。
1、因为本工程工期要求紧，工作量较大，尽可能采取全方面铺开、齐头并进施工方法。
2、项目部加强组织、管理，同时加强协调和业主、监理、材料供货商关系，和项目部内部各部门、各班组间关系。确保现场施工条件满足要求，和施工设备、人力、材料到位，备用资源充足。
（1）设备：进场设备要留有余量，确保多种设备工作效率，以确保碰到特殊情况下不延误工期。
（2）人力：确保人员数量、质量满足工程施工需要，配置多种技术管理人员、施工作业人员。在人员安排上尽可能配置以前施工过桩基础、有丰富经验熟练工人。
（3）材料：确保施工材料供给，按材料供给计划提前一周将各类材料落实，立即对进场材料做好送检工作，不影响工程施工。
第五章 施工机械设备

5.1机械设备计划
本工程全部进场施工机械设备由项目部统一调配，同时作好机械保养、调试、配件供给工作计划。机械设备计划详见下表3。
拟投入关键机械设备表

序号
设备名称
规格型号
数量（台）
机械情况
1
反铲挖掘机
PC-200
1
良好
2
潜孔钻
150型号
1
良好
3
空压机
13m3
1
良好
4
水准仪
S3E
1
良好
5
全站仪

1
良好

5.2机械设备确保方法
1、针对本工程施工特点，将投入最优异、足够机械设备，配置熟练机械操作手，确保施工机械化和施工连续性，建立机械设备履历台帐，对机械设备进行动态管理。
2、配置机械维修保养人员，对设备进行日常维护保养，确保机械正常运作。
3、制订机械设备操作规程，机械在使用中必需遵守操作规程，确保机械不人为损坏。
4、在后勤准备充足备用机械设备，一旦在需要加紧工期或更换设备时，能立即投入到施工第一线。
第六章 工程施工方案及技术方法要求

6.1 施工组织准备
首优异行微型钢桩施工前测量放线工作。清理场地并按要求进行第一次挖土，确保足够施工作业面。
依据开挖尺寸、测量人员正确标出微型钢桩位置，准备工作完成后，然后钻孔机械进场调试，安装。安装就位后报监理业主查看，同意后开始钻孔。
6.2钢桩施工方法
6.2.1、施工工艺步骤
施工工艺步骤：原始地形测量-机械清表-测量放样-安装钻孔机械并就位-钻孔-清孔-安装工字钢并加固-灌浆-封孔-浇筑压顶砼。
在挡墙上部斜坡部署3排微型桩，桩长10m，桩径150mm，桩水平间距1.5m，排距1.5m，梅花形部署；钻孔前清除地表覆盖土层，钻孔采取机械跟管钻进成孔，直径150mm，成孔完成后在钢管内插入10号热轧工字钢，工字钢腹板方向和主滑方向一致，并灌注M30水泥砂浆；工字钢伸出地面0.3m，采取10号热轧工字钢两两焊接，表面刷沥青防腐，然后在微型桩顶部浇筑宽3m高0.3mC20混凝土压重盖板；待压重盖板达成设计强度后，在每两排钢管桩之间通常采取0.6MPa进行固结灌浆，具体压力值可依据现场实际结果调整。固结灌浆孔布中间一排微型桩之间，共一排，孔间距1.5m，孔径76mm，孔深通常6m，见稳定基岩可终孔，水泥浆水灰比1:1，注浆管下至孔底，自下而上灌浆；灌浆结束后采取M30砂浆封孔；微型桩施工完成后，再进行房屋内侧挡墙施工。挡墙基础应座于滑动面以下稳定基岩上。

6.2.2、施工方法
6.2.2.1、测量放线定位
采取全站仪依据钢桩线坐标确定其位置，并在两侧打入20×20×500木桩，并用石灰粉划出微型钢桩中心线和土方开挖界线。
6.2.2.2微型钢桩打孔
使用前，应检验风、水管，不得有漏水、漏气现象，并应采取压缩空气吹出风管内水分和杂物，风、水管不得缠绕、打结，并不得受多种车辆碾压。向自动注油器注入润滑油，不得无油作业。将钎尾插入凿岩机机头，用手顺时针应能转动钎子，如有卡塞现象，应排除后开钻。
开钻前，应检验作业面，周围古石质应无松动，场地应清理洁净，不得遗留瞎炮。钻孔时，钻杆和钻孔中心应保持一致。设置边坡、顶撑或固壁支护等安全方法，并应随时检验及严防冒顶塌方。开钻时，应先开风、后开水；停钻后，应先关水、后关风；并应保持水压低于风压，不得让水倒流入凿岩机气缸内部。不应用弯折风风管方法停止供气。开孔时，应慢速渐渐拔出，若岩粉较多，应强力吹孔。运转中，当遇卡钎或转速减慢时，应立即降低轴向推力；当钎杆仍不转时，应立即停机排除故障。
凿冉机向上方作业时，应保持作业方向并预防钎杆忽然折断。并不长时间全速空转。
当钻孔深度2m以上时，应先采取短杆钻孔，待钻到1.0~1.3m深度后，再换用长钎杆钻孔。
作业后，应关闭水管阀门，卸掉水管，进行空运转，吹净机内残余水滴，再关闭风管阀门。
6.3、固结灌浆
1、施工前准备
钻灌施工前，对施工人员进行具体技术交底和技术培训。
做好人员组织和机械设备配置、材料准备等工作，做到分工明确，职责分明，人员稳定，确保施工顺利有序进行。
每一单元施工前，将施工面清理洁净，排水系统形成及施工辅助设施完成并经检验验收合格后方可钻灌施工。
2、灌浆
灌浆段长度在6m以内时，采取全孔一次灌浆法，孔深大于6m时，采取分段灌浆法，分段段长通常第一段为2.0m，第二段为3.0m，第三段及以下为5.0m；第三段及以下各段在遇特殊情况时可合适缩短或加长，但加长后段长及终孔段段长不得超出8.0m。灌浆分段和钻孔分段保持一致。各灌浆段灌浆结束后通常不待凝。分段灌浆孔采取自上而下、孔内循环分段灌浆法；自下而上、孔内循环分段灌浆法；综合灌浆法,灌浆塞置于该段段顶0.5m处，射浆管距孔底小于0.5m。全孔一次灌浆法，射浆管距孔底应小于0.5m。
灌浆段在洗孔压水结束后应立即进行灌浆作业，因故中止时间间隔超出二十四小时，灌前应重新进行裂隙冲洗、压水试验。
灌浆结束待加深或钻孔结束待灌浆时，灌浆孔孔口应妥善保护，严防污水，污物流入孔内。
3、灌浆设备：
SGB6-10型灌浆泵，JJB-2B型双层立式搅拌槽（200L），ZSQ-42型液（气）压灌浆塞、三参数大循环灌浆自动统计仪。
c.水泥：采取42.5MPa抗硫酸盐水泥。
d.浆液水灰比及变浆标准：
水泥浆水灰比采取1:1。
4、灌浆压力：
灌浆压力依据现场灌浆试验结果确定后报请监理工程师同意或由监理工程师确定。
当灌浆开始后立即使压力达成设计值，接触段和注入率大孔段逐层升压。
为预防岩石面或混凝土面抬动，固结灌浆标准上一泵灌一孔，当相互串浆时，如串浆孔含有灌浆条件，一泵一孔同时进行灌注。不然，塞住串浆孔，待灌浆孔灌浆结束后，再对串浆孔进行扫孔、冲洗，以后进行钻进或灌浆。
有盖重方法施工时，全孔一次灌浆固结灌浆孔及分段灌浆固结灌浆孔第1段灌浆压力按下述要求实施：
混凝土盖重厚度小于3m时，第Ⅰ序孔灌浆压力为0.25MPa，第Ⅱ序孔灌浆压力均为0.4MPa；
混凝土厚度3m时，第Ⅰ序孔灌浆压力通常为0.3MPa，但对已确定浅层缓倾角裂隙发育部位，灌浆压力降为0.25MPa；第Ⅱ序孔灌浆压力为0.5MPa。
混凝土盖重厚度超出3.0m时，第Ⅰ、Ⅱ序孔灌浆压力分别以混凝土厚度3.0m时灌浆压力为基础，按混凝土盖重厚度每超出1.0m，灌浆压力对应增加0.025MPa计算。
固结灌浆压力以安装在回浆管路上灌浆压力表中值控制，资料分析整理时须换算成全压力。
灌浆压力立即达成设计压力，但对断裂结构发育、注入率较大孔段采取分级升压方法逐层升压至达设计压力，具体操作时能够压水试验压力为基础，按每0.05MPa为一级，逐层升压至设计压力，分级升压时，每级压力纯灌时间不应少于15min。
5、灌浆结束标准：
当灌浆压力达成要求值时，注入率小于或等于1L/min，继续灌注30min，即可结束灌浆。当长时间达不到结束标按时报请监理工程师研究处理方法。
6、封孔：
全孔灌浆结束后即可进行封孔，固结灌浆封孔应采取“全孔灌浆封孔法”或“导管注浆封孔法”，封孔采取浆液水灰比为0.5：1浓浆。待凝二十四小时后清除孔内污水、浮浆，脱空处采取干硬性水泥砂浆封填密实。
6.4 混凝土施工
模板加工：
⑴模板安装应和钢筋绑扎配合进行，先绑扎钢筋再立模板，模板安装不得影响钢筋检验，检验合格后才能够继续安装模板，模板不应和脚手架相联，避免引发模板变形和浇注过程中模板不稳定。
⑵安装侧模时应预防移位和凸出，基础侧模可在模板外设置支撑固定，墙身侧模可设拉杆固定，对于小型结构可用金属线替换拉杆。
⑶模板安装完成后，应对其平面位置、顶部标高、节点联结、纵横向稳定性进行检验。其许可偏差必需符合规范要求（许可偏差以下表）。在施工过程中发觉模板有移位和变形应立即纠正。
⑷模板在安装过程中必需设置防倾覆设施

混凝土施工方法：
1、由项目部测量人员放线，确定挡土墙正确位置及标高，然后进行基坑开挖，开挖宽度依据设计图纸确定。并由项目部组织人员进行现场收方。
2、基坑完成后，按基底纵轴线结合横断面放线复验，确定位置、标高无误并经监理确定后，方可进行随时垫层施工。
3、浇筑基础砼，在基础砼施工完成后立即对墙身处砼凿毛，确保浇筑挡墙墙身时新浇砼和已浇砼连接。待基础砼达成设计强度80%后方可进行墙身施工。首先绑扎墙身钢筋和墙肋钢筋，钢筋安装完成经监理检验合格后，开始关模，并进行沉降缝、接缝及防水处理。施工中尤其注意模板垂直度、平整度及稳定性。
4、施工挡墙墙身时其支架要一同搭建，而墙身斜支撑不得和支架进行连接，避免在施工中因支架移动引发模板不稳定。
5、砼浇筑关键采取泵车进行输送，砼搅拌运输车运输。在浇筑中采取插入式振捣棒进行振捣，不得过振及漏振。
6、砼养护关键是确保砼表面湿润，预防砼水化反应多种影响。定时测定砼内部温度、环境温度，控制砼内外温差，预防砼表面产生裂缝。
6.5 检测计划
各分项工程施工开始后，主动和甲方、设计单位联络各分项工程检测方法和检测数量和检测部位，在各分项工程完成后，立即进行检测工作，具体方法以下：
各分项工程施工开始后，主动和甲方、设计单位联络各分项工程检测方法和检测数量和检测部位；
第七章 质量目标及确保方法
7.1质量目标
质量目标为：依据要求，本工程全部基坑工程工程质量标准：优良
实施标准：国家或行业质量检验评定标准
在施工过程中，我们将严格遵照下列质量标准：
（1）、实施国家、部、地方颁发施工及验收规范和和本工程施工规范和质量检验评定标准和工程建设地方标准强制性条文、国家要求强制性标准
（2）、达成工程设计图纸、技术文件和建设、监理单位作出要求和质量标准。
7.2 质量确保方法
1、过程质量控制方法
在本工程施工中，我们将全方面推行施工质量过程控制，切实抓好每道施工工序质量，以工作质量来确保工程质量，用科学管理、严格制度来发明优质工程，把因人原因对工程所造成隐患降低到最低。
施工质量过程控制步骤以下：
（1）由工程项目总工组织全体项目管理人员认真学习本工程相关文件、施工图纸，领会工程特点、关键点、难点，了解每个关键、关键施工节点上方法和处理方案，让每个管理人员做到心中有底。
（2）在每一道工序开工之前，由工程项目总工及项目技术责任人组织召集相关人员进行工序技术、质量、安全交底，将对应施工质量过程控制表格填写方法和要求进行明确。
（3）成立以项目技术责任人、项目质量责任人为主督查小组，对施工质量过程控制进行监控。监控内容包含对现场进行实时随机抽样，和依据汇总报表进行随机抽样。
（5）在施工过程中，能够依据施工图纸、施工规范、施工工艺改变对报表格式、报表内容和质量标准进行对应修改，努力争取达成正确、适时、合理、可行。
2、计量确保方法
（1）加强对计量宣传和教育，做到有法可依，违法必究。
7.3 质量管理制度
1、对确保质量关键、难点和特殊点采取必需施工技术方法。
2、工程实施前，对参与本工程施工现场施工技术责任人、工地主管、班组长直至每一位操作工人作层层技术交底和质量交底，并组织起由项目经理、技术责任人、项目质量员、施工队质量责任人和各班组兼职质量员参与施工质量管理网，明确各级质量员责任，协力抓好本工程施工质量。
3、工程实施时，严格根据经过审批施工方案和确保质量施工技术方法要求进行施工，每道工序全部要严格按图施工，不折不扣地实施质量标准和现行相关规范及建设单位、监理单位作出技术要求。
第八章 安全文明目标及确保方法
8.1安全文明生产目标
安全文明生产是关系到社会稳定和每个职员生命及国家财产大事，是关系到现代化建设和改革开放大事，亦是一项经济部门和生产部门大事，必需落实“安全第一、预防为主”方针，切实加强安全生产工作。
我单位承建本工程将确立以下安全文明生产目标：杜绝发生重大安全事故。
1、 安全确保体系图(见下页)

主管安全副经理
总 经 理
企业安工部
项 目 经 理

专职安全员

作业班组安全员

方 案 编 制
组 织 机 构
安全确保体系
安 全 制 度

进场三级教育

班前安全活动
安 全 检 查
基坑支护施工专题方案

安全技术交底

安全检验统计

工伤事故统计

纠正方法统计
基坑工程安全专题方案
其它专题方案（依据实际）
安全方法落实

依据实际编制专题方案

防护工程安全技术方法
8.2安全生产确保方法
1、安全教育
工程实施前，对参与本工程施工全体职员进行安全生产宣传教育，组织职员学习国务院、市、企业颁发相关安全生产《要求》《条例》和《安全生产操作规程》，并要求职员在施工中严格遵守相关文件要求。
2、安全技术交底
（1）施工员在安排生产任务同时，结合分部、分项施工特点，实施安全技术交底，操作人员签证认可，并保持统计。
（2）施工员或安全员对班组安全员进行安全监控职责范围交底。
3、安全生产管理
安全生产管理是项目管理关键组成部分，是确保生产顺利进行，预防伤亡事故发生，而采取多种对策。它既管人又要管生产现场物、环境。
（1）认真落实”安全第一、预防为主”方针，依据“国务院相关加强企业生产中安全工作几项要求”和“国营建筑企业安全生产条例”，结合我企业实际和本工程特点，组成由项经部经理、项经部专职安全员、施工队和班组兼职安全员和工地安全用电责任人参与安全生产管理网，全方面实施安全生产责任制，抓好本工程安全生产工作。
（2）针对本工程特点和各施工面实际情况，研究采取多种安全技术方法，改善劳动条件，消除生产中不安全原因。
（3工程实施前，对投入本工程施工机电设备和施工设施进行全方面安全检验，未经相关安全部门验收设备和设施不准使用，不符合安全要求地方立即整改完善。并在施工现场设置必需护拦、安全标志和警告牌；
（4工程实施时，严格根据经企业和项目监理审定施工方案和安全生产方法要求进行施工，操作工人必需严守岗位推行职责，遵守安全生产操作规程，特种作业人员应经培训，持证上岗，各级安全员要深入施工现场，督促操作工人和指挥人员遵守操作规程，阻止违章操作、无证操作、违章指挥和违章施工。
（5）安全检验
1）每个月一次全方面安全检验，由工地各级责任人和相关业务人员实施。
2）每七天一次例行定时检验，由安全员和施工员共同实施。
3）班组天天进行上岗安全检验、上岗安全交底、上岗安全统计和每七天一次安全讲评活动。
4、施工用电安全
（1）通常要求
1）现场施工用电采取三相五线制。
2）配电箱设置总开关，同时做到一机一闸一漏电保护器。
3）照明和动力用电分开，插座上标明设备使用名称。
4）电缆线及支线架空或埋地，架空敷设采取缘子，不直接绑扎在金属构架上，严禁用金属裸线绑扎。
5）移动电箱内动力和照明分箱设置。
6）施工用电严格根据已审批经过临时用电方案实施。
8.3文明施工方法
文明施工是进行“两个文明、建设友好社会”建设关键内容，是提升工程经济效益和社会效益关键确保。为了认真落实市府“集中、快速、文明施工”方针，树立“文明施工为人民”便民利民思想，确实确保工程建设按期完成。特制订本文明施工方法。
我企业将严格遵守江门市相关文明施工管理要求，严格实施文明施工手册条例，并接收相关部门监督和检验。
1、文明施工管理方法
（1）在编制施工方案时，把文明施工列为关键内容之一，制订出以“方便人民生活，有利生产发展，维护市容整齐和环境卫生”为宗旨文明施工方法。
（2）在工程开工前，将具体文明施工管理方法呈报给项目监理同意，并指派专职人员负责文明施工日常管理工作。
（3）全方面开展创建文明工地活动
本工程施工全过程中将全方面开展创建文明工地活动，切实做到“两通三无五必需”，即：施工现场人行道通畅；施工工地沿线单位和居民出入口畅；施工中无管线事故；施工现场排水通畅无积水；施工工地道路平整无坑塘；施工区域和非施工区域必需严格分隔，施工现场必需挂牌施工，管理人员必需佩卡上岗，工地现场施工材料必需堆放整齐，工地生活设施必需文明，工地现场必需开展以创言文明工地为关键内容思想政治工作)。
（4）工地宣传
在工地四面围墙建筑物、宿舍外墙和其它地方，必需有反应企业精神、时代风貌醒目宣传口号，工地内设置宣传栏、黑板报等宣传阵地，立即反应工地内外各类动态。 （5）现场管理
1）实施施工现场平面管理制度，各类临时施工设施、施工便道、加工场、堆物场和生活设施均按经审定施工方案和总平面部署图实施；如因现场情况改变，必需调整平面部署，应画出总平面部署调整图报上级部门审批，未经上级部门同意，不得私自改变总平面部署或搭建其它设施。
2）工地关键出入口设置交通指令标志和示警灯，确保车辆和行人安全；
3）施工现场设置以明沟、集水池为主临时排水系统，施工污水经明沟引流、集水池沉淀滤请后，间接排入下水道；同时落实“防台”、“防汛”和“雨季防涝”方法，配置“三防”器材和值班人员，做好“三防”工作。
4）工程材料、制品构件分门别类、有条理地堆放整齐；机具设备定机定人保养，保持运行整齐，机容正常。
5）加强土方施工管理，挖出湿土先卸在场内暂堆，沥干后再驳运外弃，如湿土直接外运，则使用经专门改装带密封车斗自卸卡车装运湿土，预防湿土如泥浆沿途滴漏污染马路。
6）加强泥浆施工管理，预防泥浆污染场地；废浆采取罐车装运外弃，严禁排入下水道或周围场地。
