建筑工程施工临时用电专题方案
相关搜索: 建筑工程, 专题, 方案, 用电, 施工
建筑工程施工临时用电专题方案
一、编制依据
l 《低压配电设计规范》GB50054-95中国建筑工业出版社
l 《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
l 《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
l 《供配电系统设计规范》GB50052-95中国建筑工业出版社
l 《施工现场临时用电安全技术规范》JGJ46-中国建筑工业出版社
l ***************车间及隶属用房工程施工图
二、施工条件
1、工程概况
*********新厂区工程（以下简称本工程）在****工业园，由****投资建设，****施工图设计，****地质勘察，****企业承建。
本工程建设面积20693㎡，有夹包成型车间及隶属用房、鞋楦车间及隶属用房、制鞋楦机车间机隶属用房共三个单位工程，夹包成型车间及隶属用房层数为五～七层，建筑物檐高23.9米，建筑面积9658㎡；鞋楦车间及隶属用房、制鞋楦机车间机隶属用房均为二～六层，檐高19.4米，建筑面积均为5517.5㎡。总工期350天。

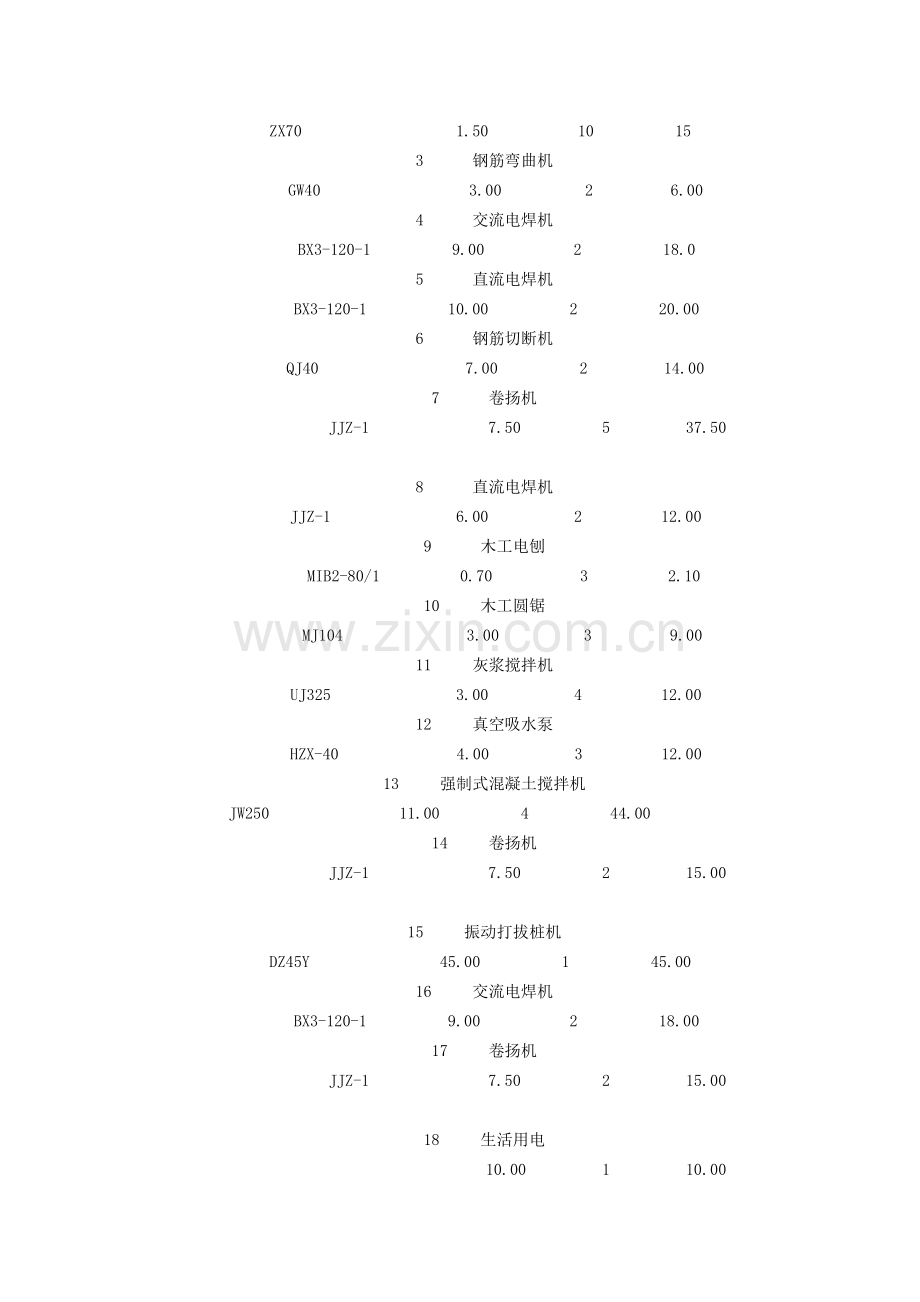

2、施工现场用电量统计表:
------------------------------------------------------------------------
序号 机具名称 型号 安装功率(kW) 数量 累计功率(kW)
1 平板式振动器 ZB11 1.10 4 2.20
2 插入式振动器 ZX70 1.50 10 15
3 钢筋弯曲机 GW40 3.00 2 6.00
4 交流电焊机 BX3-120-1 9.00 2 18.0
5 直流电焊机 BX3-120-1 10.00 2 20.00
6 钢筋切断机 QJ40 7.00 2 14.00
7 卷扬机 JJZ-1 7.50 5 37.50
8 直流电焊机 JJZ-1 6.00 2 12.00
9 木工电刨 MIB2-80/1 0.70 3 2.10
10 木工圆锯 MJ104 3.00 3 9.00
11 灰浆搅拌机 UJ325 3.00 4 12.00
12 真空吸水泵 HZX-40 4.00 3 12.00
13 强制式混凝土搅拌机 JW250 11.00 4 44.00
14 卷扬机 JJZ-1 7.50 2 15.00
15 振动打拔桩机 DZ45Y 45.00 1 45.00
16 交流电焊机 BX3-120-1 9.00 2 18.00
17 卷扬机 JJZ-1 7.50 2 15.00
18 生活用电 10.00 1 10.00
------------------------------------------------------------------------
三、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内无多种埋地管线。
(2)现场采取380V低压供电，设一配电总箱，内有计量设备，采取TN-S系统供电。
(3)依据施工现场用电设备部署情况，采取导线穿钢管埋地敷设，部署位置及线路走向参见临时配电系统图及现场平面图，采取三级配电，两极防护。
(4)根据《JGJ46-》要求制订施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(34)总计算负荷计算，总箱同期系数取 Kx = 0.90
总有功功率
Pjs = Kx×ΣPjs = 0.90×(0.66+2.25+1.80+2.23+2.47+2.10+1.50+1.48+0.63+2.70+6.00+3.00+16.50+3.00+13.50+4.45+3.00+1.35+0.33+3.00+2.10+0.90+5.79+0.21+1.80+1.20+16.50+3.00+3.00+13.50+3.00+4.45+5.00) = 119.176 kVA
总无功功率
Qjs = Kx×ΣQjs =0.90×(0.67+2.30+1.84+5.10+3.30+2.14+2.00+1.98+0.84+3.60+9.11+2.25+10.23+4.00+13.77+10.21+4.00+1.38+0.34+2.25+2.14+0.92+13.27+0.28+2.40+1.60+10.23+4.56+4.00+13.77+4.00+10.21+7.59) = 140.639 kVA
总视在功率
Sjs = (Pjs2+Qjs2)1/2 = (119.1762+140.6392)1/2 = 184.342 kVA
总计算电流计算
Ijs = Sjs/(1.732×Ue) = 184.342/(1.732×0.38) = 280.088 A
3、选择变压器:
依据计算总视在功率选择依据计算总视在功率选择SL7-200/10型三相电力变压器，它容量为200.00kVA>184.34kVA能够满足使用要求，其高压侧电压为10kV同施工现场外高压架空线路电压等级一致。
4、选择总箱进线截面及进线开关:
(1)选择导线截面：上面已经计算出总计算电流Ijs = 204.491A，查表得室外架空线路40 °C时铜芯塑料绝缘导线BV-4×70+1×35，其安全载流量为209.50A，能够满足使用要求。因为由供电箱至动力总箱距离短，可不校核电压降选择。
(2)选择总进线开关：DZ20-400/3 ，其脱扣器整定电流值为Ir = 320.00A。
(3)选择总箱中漏电保护器：DZ10L-250/3 。
5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜塑料绝缘导线穿焊接钢管敷设，因为这部分距离较短，所以不考虑电压降，只按安全载流量选择导线截面。
(1)1号分箱(振动棒组）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×2.60/(1.732×0.38×0.90) = 1.54
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(2)2号分箱（钢筋机械组）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×42.50/(1.732×0.38×0.90) = 25.11
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。
(3)3号分箱（木工机械组）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×3.70/(1.732×0.38×0.90) = 2.19
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(4)4号分箱（搅拌机组）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×18.00/(1.732×0.38×0.90) = 10.64
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(5)5号分箱（物料提升机01）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×7.50/(1.732×0.38×0.90) = 4.43
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(6)6号分箱（打桩机械组01）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×61.50/(1.732×0.38×0.90) = 36.34
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。
(7)1号干线导线截面及出线开关选择
i)选择导线截面按导线安全载流量：
按导线安全载流量：
Kx = 0.35 ，Cosφ = 0.90
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×135.80/(1.732×0.38×0.90) = 80.24 A
按许可电压降：
S = Kx×Σ(P×L)/C△U = 0.35×135.80×77.00/(77×5) = 9.51 mm2
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
ii)选择出线开关
1号干线出线开关选择DZ20-160/3 ，其脱扣器整定电流值为Ir =130.00A。
6、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜塑料绝缘导线穿硬塑料管敷设，因为这部分距离较短，所以不考虑电压降，只按安全载流量选择导线截面。
(1)7号分箱（振动棒组02）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×6.60/(1.732×0.38×0.90) = 3.90
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(2)8号分箱(（钢筋机械02）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×33.40/(1.732×0.38×0.90) = 19.74
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。
(3)9号分箱（木工机械02）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×7.70/(1.732×0.38×0.90) = 4.55
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(4)10号分箱(搅拌机组02）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×14.00/(1.732×0.38×0.90) = 8.27
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(5)11号分箱（物料提升机组02）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×7.50/(1.732×0.38×0.90) = 4.43
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(6)12号分箱（打桩机械组02）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×61.50/(1.732×0.38×0.90) = 36.34
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。
(7)2号干线导线截面及出线开关选择
i)选择导线截面按导线安全载流量：
按导线安全载流量：
Kx = 0.35 ，Cosφ = 0.90
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×266.50/(1.732×0.38×0.90) = 157.47 A
按许可电压降：
S = Kx×Σ(P×L)/C△U = 0.35×266.50×111.00/(77×5) = 26.89 mm2
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
ii)选择出线开关
2号干线出线开关选择DZ15-100/3 ，其脱扣器整定电流值为Ir =80.00A。
7、3号干线（照明）线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜塑料绝缘导线穿硬塑料管敷设，因为这部分距离较短，所以不考虑电压降，只按安全载流量选择导线截面。
(1)13号分箱（照明）进线及进线开关选择
i)计算电流
Kx = 0.35，Cosφ = 0.900
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×10.00/(1.732×0.38×0.90) = 5.91
ii)选择导线
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。
(2)3号干线（照明）导线截面及出线开关选择
i)选择导线截面按导线安全载流量：
按导线安全载流量：
Kx = 0.35 ，Cosφ = 0.90
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.35×276.50/(1.732×0.38×0.90) = 163.38 A
按许可电压降：
S = Kx×Σ(P×L)/C△U = 0.35×276.50×114.00/(77×5) = 28.66 mm2
选择BV-4×16+1×10 ，空气明敷时其安全载流量为132.82A。
ii)选择出线开关
3号干线（照明）出线开关选择DZ5-20/3 ，其脱扣器整定电流值为Ir =16.00A。
四、绘制临时供电施工图
1、临时供电系统图：
2、施工现场临时用电平面图：
详见施工组织设计附图
五、安全用电技术方法
安全用电技术方法包含两个方向内容：一是安全用电在技术上所采取方法；二是为了确保安全用电和供电可靠性在组织上所采取多种方法，它包含多种制度建立、组织管理等一系列内容。安全用电方法应包含下列内容：
1、安全用电技术方法
（1）做好保护接地；
（2）做好保护接零；
（3）设置漏电保护器；
（4）电器设备设置及安装要符合GB3805-83《安全电压》要求;
（5）做好外电线路及电气设备防护 ；
（6）、电工及用电人员必需经过按国家现行标准考评合格后，持证上岗工作；
（7）做好电气设备使用和维护；
（8）按平面图部署施工现场配电线路；
（9）全部机具、开关箱、分配电箱及大灯电线采取PVC管套到位。
2、安全用电组织方法
（1）、建立临时用电施工组织设计和安全用电技术方法编制、审批制度，并建立对应技术档案。
（2）、建立技术交底制度
向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术方法总体意图、技术内容和注意事项，并应在技术交底文字资料上推行交底人和被交底人签字手续，注明交底日期。
（3）、建立安全检测制度
从临时用电工程完工开始，定时对临时用电工程进行检测，关键内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测统计。
（4）、建立电气维修制度
加强日常和定时维修工作，立即发觉和消除隐患，并建立维修工作统计，记载维修时间、地点、设备、内容、技术方法、处理结果、维修人员、验收人员等。
（5）、建立工程拆除制度
建筑工程完工后，临时用电工程拆除应有统一组织和指挥，并须要求拆除时间、人员、程序、方法、注意事项和防护方法等。
（6）、建立安全检验和评定制度
施工管理部门和企业要根据JGJ59-99《建筑施工安全检验评分标准》定时对现场用电安全情况进行检验评定。
（7）、建立安全用电责任制
对临时用电工程各部位操作、监护、维修分片、分块、分机落实到人，并辅以必需奖惩。
（8）、建立安全教育和培训制度
定时对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必需持有劳动部门核发上岗证书，严禁无证上岗。
六、安全用电防火方法
1、施工现场发生火灾关键原因
（1）、电气线途经负荷引发火灾
线路上电气设备长时间超负荷使用，使用电流超出了导线安全载流量。这时假如保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。
（2）、线路短路引发火灾
因导线安全部距不够，绝缘等级不够，所久老化、破损等或人为操作不慎等原因造成线路短路，强大短路电流很快转换成热能，使导线严重发烧，温度急剧升高，造成导线熔化，绝缘层燃烧，引发火灾。
（3）、接触电阻过大引发火灾
导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，伴随时间增加引发局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，造成过热引发火灾。
（4）、变压器、电动机等设备运行故障引发火灾
变压器长久过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引发过热，变压器绝缘油老化、击穿、发烧等引发火灾或爆炸。
（5）、电热设备、照灯具使用不妥引发火灾
电炉等电热设备表面温度很高，如使用不妥会引发火灾；大功率照明灯具等和易燃物距离过近引发火灾。
（6）、电弧、电火花引发火灾
电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引发火灾。
施工现场因为电气引发火灾原因决不止以上几点，还有很多，这就要求用电人员和现场管理人员认真实施操作规程，加强检验，能够说是能够预防。
2、预防电气火灾方法
针对电气火灾发生原因，施工组织设计中要制订出有效预防方法。
（1）、施工组织设计时要依据电气设备用电量正确选择导线截面，从理论上杜绝线途经负荷使用，保护装置要认真选择，当线路上出现长久过负荷时，能在要求时间内动作保护线路。
（2）、导线架空敷设时其安全间距必需满足规范要求，当配电线路采取熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线许可载流量2.5倍，或明敷绝缘导线许可载流量1.5倍。常常教育用电人员正确实施安全操作规程，避免作业不妥造成火灾。
（3）、电气操作人员要认真实施规范，正确连接导线，接线柱要压牢、压实。多种开关触头要压接牢靠。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再和设备安装，以防加大电阻引发火灾。
（4）、配电室耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格实施变压器运行检修制度，按季度每十二个月进行四次停电清扫和检验。现场中电动机严禁超载使用，电机周围无易燃物，发觉问题立即处理，确保设备正常运转。
（5）、施工现场内严禁使用电炉子。使用碘钨灯时，灯和易燃物间距要大于30cm，室内不准使用功率超出100W灯泡，严禁使用床头灯。
（6）、使用焊机时要实施用火证制度，并有些人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好地方。
（7）、施工现场高大设备和有可能产生静电电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引发火灾。
（8）、存放易燃气体、易燃物仓库内照明装置一定要采取防爆型设备，导线敷设、灯具安装、导线和设备连接均应满足相关规范要求。
（9）、配电箱、开关箱内严禁存放杂物及易燃物体，并派专员负责定时清扫。
（10）、设有消防设施施工现场，消防泵电源要由总箱中引出专用回路供电，而且此回路不得设置漏电保护器，当电源发生接地故障时能够设单相接地报警装置。有条件施工现场，此回路供电应由两个电源供电，供电线路应在末端可切换。
（11）、施工现场应建立防火检验制度，强化电气防火领导体制，建立电气防火队伍。
（12）、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
（13）、快速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并预防电源线掉在地上造成短路使人员触电。
（14）、当电源线因其它原因不能立即切断时，首先派人去供电端拉闸，其次灭火时，人体各部位和带电体应保持一定充足距离，必需穿戴绝缘用具。
（15）、扑灭电气火灾时要用绝缘性能好灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
