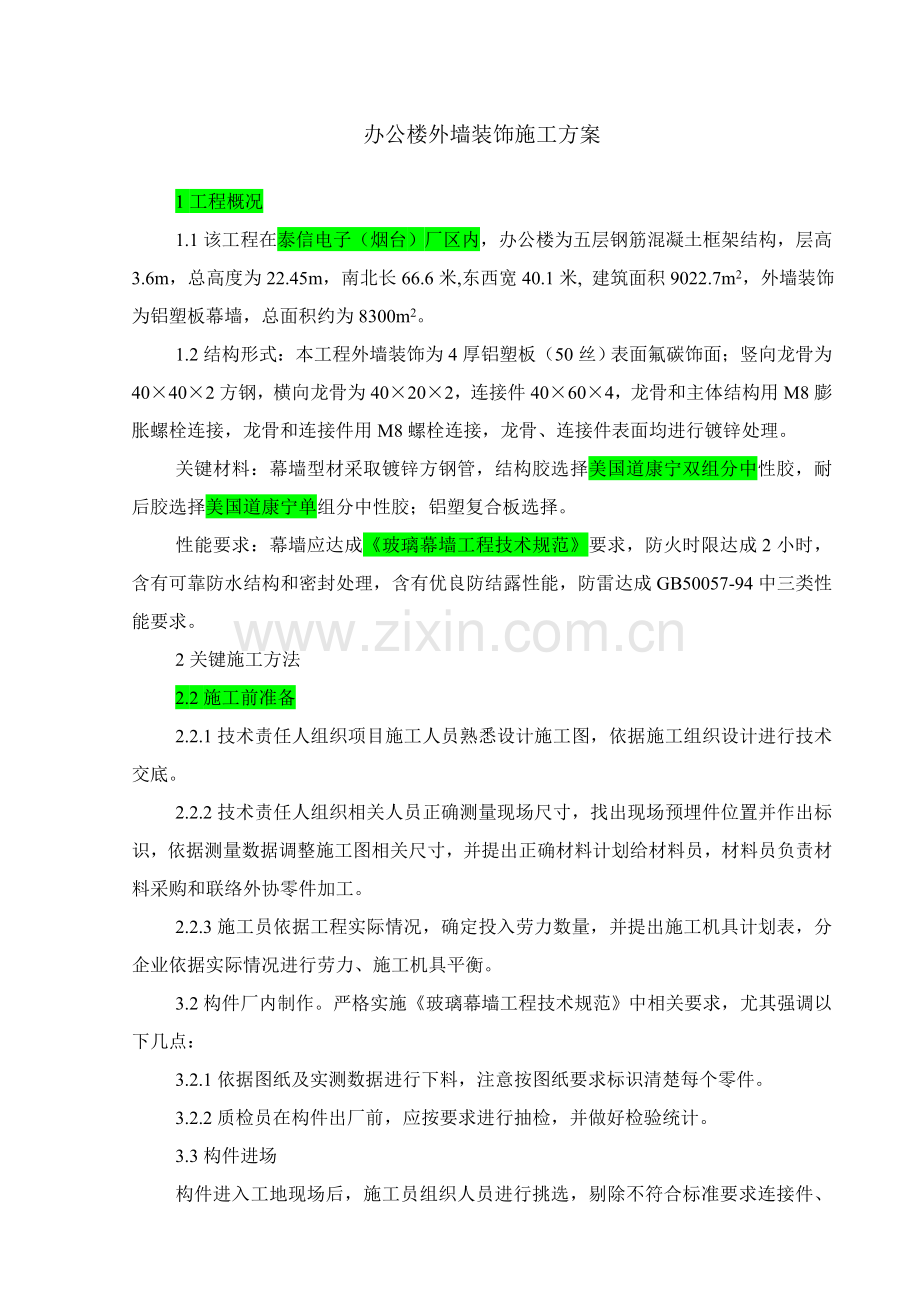

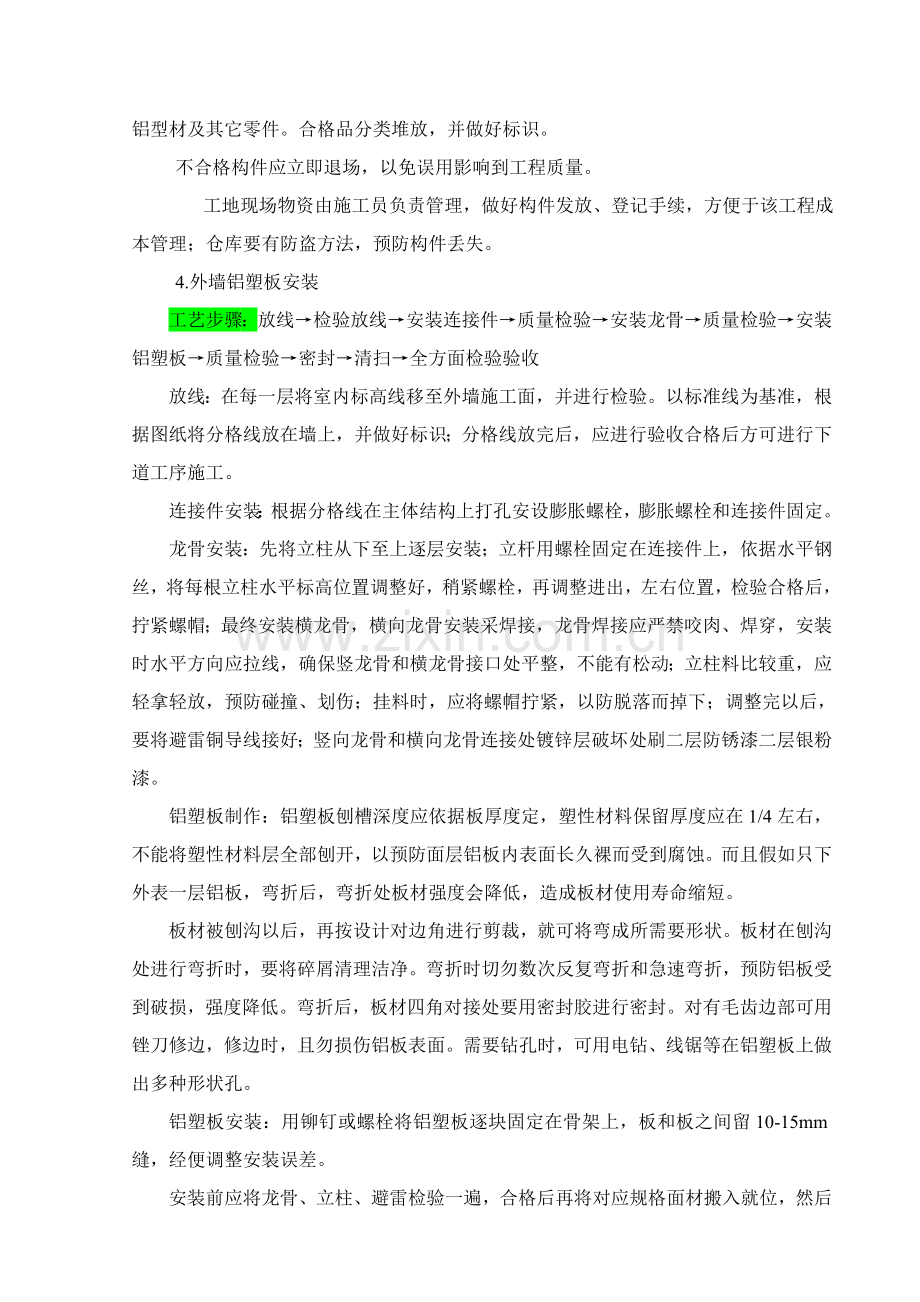

办公楼外墙装饰施工方案1工程概况1.1该工程在泰信电子（烟台）厂区内，办公楼为五层钢筋混凝土框架结构，层高3.6m，总高度为22.45m，南北长66.6米,东西宽40.1米, 建筑面积9022.7m2，外墙装饰为铝塑板幕墙，总面积约为8300m2。1.2结构形式：本工程外墙装饰为4厚铝塑板（50丝）表面氟碳饰面；竖向龙骨为40402方钢，横向龙骨为40202，连接件40604，龙骨和主体结构用M8膨胀螺栓连接，龙骨和连接件用M8螺栓连接，龙骨、连接件表面均进行镀锌处理。关键材料：幕墙型材采取镀锌方钢管，结构胶选择美国道康宁双组分中性胶，耐后胶选择美国道康宁单组分中性胶；铝塑复合板选择。性能要求：幕墙应达成玻璃幕墙工程技术规范要求，防火时限达成2小时，含有可靠防水结构和密封处理，含有优良防结露性能，防雷达成GB50057-94中三类性能要求。2关键施工方法2.2施工前准备2.2.1技术责任人组织项目施工人员熟悉设计施工图，依据施工组织设计进行技术交底。2.2.2技术责任人组织相关人员正确测量现场尺寸，找出现场预埋件位置并作出标识，依据测量数据调整施工图相关尺寸，并提出正确材料计划给材料员，材料员负责材料采购和联络外协零件加工。2.2.3施工员依据工程实际情况，确定投入劳力数量，并提出施工机具计划表，分企业依据实际情况进行劳力、施工机具平衡。3.2构件厂内制作。严格实施玻璃幕墙工程技术规范中相关要求，尤其强调以下几点：3.2.1依据图纸及实测数据进行下料，注意按图纸要求标识清楚每个零件。3.2.2质检员在构件出厂前，应按要求进行抽检，并做好检验统计。3.3构件进场构件进入工地现场后，施工员组织人员进行挑选，剔除不符合标准要求连接件、铝型材及其它零件。合格品分类堆放，并做好标识。不合格构件应立即退场，以免误用影响到工程质量。 工地现场物资由施工员负责管理，做好构件发放、登记手续，方便于该工程成本管理；仓库要有防盗方法，预防构件丢失。4.外墙铝塑板安装工艺步骤：放线检验放线安装连接件质量检验安装龙骨质量检验安装铝塑板质量检验密封清扫全方面检验验收放线：在每一层将室内标高线移至外墙施工面，并进行检验。以标准线为基准，根据图纸将分格线放在墙上，并做好标识；分格线放完后，应进行验收合格后方可进行下道工序施工。连接件安装：根据分格线在主体结构上打孔安设膨胀螺栓，膨胀螺栓和连接件固定。龙骨安装：先将立柱从下至上逐层安装；立杆用螺栓固定在连接件上，依据水平钢丝，将每根立柱水平标高位置调整好，稍紧螺栓，再调整进出，左右位置，检验合格后，拧紧螺帽；最终安装横龙骨，横向龙骨安装采焊接，龙骨焊接应严禁咬肉、焊穿，安装时水平方向应拉线，确保竖龙骨和横龙骨接口处平整，不能有松动；立柱料比较重，应轻拿轻放，预防碰撞、划伤；挂料时，应将螺帽拧紧，以防脱落而掉下；调整完以后，要将避雷铜导线接好；竖向龙骨和横向龙骨连接处镀锌层破坏处刷二层防锈漆二层银粉漆。铝塑板制作：铝塑板刨槽深度应依据板厚度定，塑性材料保留厚度应在1/4左右，不能将塑性材料层全部刨开，以预防面层铝板内表面长久裸而受到腐蚀。而且假如只下外表一层铝板，弯折后，弯折处板材强度会降低，造成板材使用寿命缩短。板材被刨沟以后，再按设计对边角进行剪裁，就可将弯成所需要形状。板材在刨沟处进行弯折时，要将碎屑清理洁净。弯折时切勿数次反复弯折和急速弯折，预防铝板受到破损，强度降低。弯折后，板材四角对接处要用密封胶进行密封。对有毛齿边部可用锉刀修边，修边时，且勿损伤铝板表面。需要钻孔时，可用电钻、线锯等在铝塑板上做出多种形状孔。铝塑板安装：用铆钉或螺栓将铝塑板逐块固定在骨架上，板和板之间留10-15mm缝，经便调整安装误差。安装前应将龙骨、立柱、避雷检验一遍，合格后再将对应规格面材搬入就位，然后自上而下进行安装；安装过程中拉线相邻板面平整度和板水平、垂直度，用木板模块控制缝宽度；安装时，应先就位，临时固定，然后拉线调整；安装过程中，如缝宽有误差，应均分在每条胶缝中，预防误差积累在某一条缝中或某一块一块面材上。铝塑板固定以后，板间接缝及其它需要密封部位采取耐候硅酮密封胶进行密封。密封：密封部位清扫和干燥。采取甲苯对密封面进行清扫，清扫时应注意不要让溶液散发到接缝以外场所，清扫用纱布脏污后应常更换，以确保清扫效果，最终用干燥清洁纱布将溶剂蒸发后痕迹拭云，保持密封面干燥；贴防护纸胶带：为预防密封材料使用时污染装饰面，同时为使密封胶缝和面材交界线平直，应贴好纸胶带，要注意纸胶带本身平直； 注胶：注胶应均匀，密实、饱满，同时注意施胶方法，避免浪费； 胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多出胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；清除纸胶带：胶带修整好后，应立即去掉保护胶带，并注意撕下胶带不要污染铝板面；立即清理粘结胶痕。耐候硅酮密封胶施工厚度要控制在3.54.5mm，假如注胶太薄对确保密封质量及预防雨水渗漏作用。但也不能注胶太厚，太厚胶也轻易被拉断，造成密封受到破坏，防渗漏失效。耐候硅酮密封胶施工宽度大于厚度二倍或依据实际接缝宽度而定。4.1铝塑板安装要求：1. 立柱：安装标高偏差小于3mm，轴线前后偏差小于2 mm，左右偏差小于3 mm；相邻两根立柱偏差小于3 mm，同层立柱最大标高偏差小于5 mm，相邻两根立柱距离偏差小于2 mm。2. 横梁：横梁两端连接件及弹性橡胶垫安装在立柱预定位置，并应安装牢靠，其接缝应严密；相邻两根横梁水平标高偏差小于1 mm，同层横梁最大标高偏差小于5 mm。3. 整个幕墙竖缝及外表面垂直度偏差小于10 mm；拼缝宽度偏差小于2 mm；幕墙平面度小于3 mm；横缝直线度3 mm；4.2现场放线施工员依据施工图纸检验预埋件位置及数量是否和设计相符，如有不符，立即向甲方提出并由甲方协调作出调整，将上下控制坐标轴线、水平及垂直标高，清楚地用油漆或弹墨线标注在合适位置上，校核无误后由施工员组织人员进行铁件安装。4.3铁件安装铁件安装完成后，施工员及质检员对铁件位置、连接螺栓安装质量进行检验，不符合要求进行返工；检验无误后，方可进行下步工序。4.4龙骨安装4.4.1安装准备4.4.1.1构件搬运、吊装时不得碰撞和损坏，构件堆放在垫木上，在室外堆放时，应采取保护方法。4.41.2构件安装前均应进行检验和校正，无误后方可进行下步工序。4.4.2龙骨安装4.4.2.1采取三人小组方法，顶层平面一人操纵滑轮吊机，下层平面2人把持将龙骨安装到合适位置，就位后，应立即进行校正、固定，当日完成构件应形成稳定空间体系。4.4.2.2龙骨两端连接件及弹性橡胶垫安装在预定位置，应进行检验、调整、校正、固定，使其符合质量要求。4.5其它附件安装4.5.1龙骨安装就位、调整后应立即紧固，临时螺栓待构件安装、就位、调整、紧固后，应立即拆除。4.5.2龙骨固定后，应立即对龙骨铝锌层被破坏处进行防锈处理。4.5.3安装完成后，质检员同施工员检验无误后，方可进行下步工序。4.6密封：4.6.1耐侯硅酮密封胶施工厚度大于3.5mm，施工密度大于8mm,较深密封槽口底部应采取聚乙烯发泡材料填塞。4.6.2耐侯硅酮密封胶在接缝内应形成相对两面粘结。并不得三面粘结。4.7完工清理安装完成后，将表面污物拭净。并将施工现场清理洁净，分企业质检员对整个工程进行全方面检验，并作好统计。5.各项资源计划5.1劳动力计划：组织14个作业班组，累计56人。其中制作班组4人，负责下料等各项工作；安装分10个班组，每组3人。5.2设备配置计划 双头切割锯床2台 仿型铣床2台 挤角机2台 注胶设备2套 滑轮吊机8套 BX3500型电焊机2台 0.3cm3 空气压缩机4台 打胶机2台 23mm电锤8把 10电钻6把 300mm活扳手8把 1719双头扳手8把 7.5m钢卷尺6把 5.0m钢卷尺6把6质量确保方法6.1加强技术管理，认真落实本企业各项技术管理制度，开工前要落实各级人员岗位责任制，技术责任人做好技术交底，开展全方面质量管理活动，做好隐蔽工程统计；施工结束后，认真进行工程质量检验和评定，并做好技术档案管理工作。6.2依据ISO9001质量确保体系相关程序文件要求，供销科组织技术生产人员对铝型材、玻璃、结构胶及耐侯胶进行检验，全部主材及附件必需要有质量确保书、合格证等有效文件，不符和国家标准要求材料不得使用。6.3严格按玻璃幕墙工程技术规范实施。着重强调以下几点：1. 全部金属材料均应进行热度锌防腐蚀处理。2. 使用结构硅酮密封胶必需有相容性试验合格汇报。3. 施工人员必需高度重视安装前放线工序，以免造成垂直度超差。6.4施工中，每道工序实施“三检”制度，操作人员自检、互检，质量检验员抽验，施工员做好施工统计。6.5工程在交付业主前，应做好成品保护工作，预防成品被污染、损坏。7.安全生产方法7.1操作人员严禁向下扔杂物。安装时要随时注意下方是否有些人停留，预防工具等脱落伤人。7.2使用电焊机时，应用接火斗，预防引发火灾。7.3施工现场必需戴好安全帽，穿胶底鞋。7.4安装所用施工机具在使用前，应进行严格检验，手电钻、电动改锥、焊钉枪等电动工具应做绝缘电压试验，雷雨天气要注意预防漏电伤人，严禁非电人员乱动电器。7.5高空作业应系好安全带。应随时检验吊架可靠性。7.6严格根据建筑施工高处作业安全技术规范（JGJ180）实施，安全员必需做好安全检验及统计。8.确保工期方法8.1施工员依据施工进度表要求编制具体工作计划，并落实到各班组。8.2各班组依据计划表认真落实，由班组长作好统计，每日汇总到施工员处，由施工员作好施工日志，如有问题，由项目部协商处理，以确保工期。9.文明施工9.1严格实施企业制订文明施工方法，文明施工，维护企业良好形象。9.2尊重甲方，尊重监理方，遵守总包方相关现场管理制度，创建市级文明工地。9.3工程完工验收后，应立即和建设单位、监理企业办理交接手续。1.论文介绍：2.工程概况3.编制依据4.施工准备5.安装工艺步骤6.施工方法7.安全方法8.质量承诺9.文明施工
