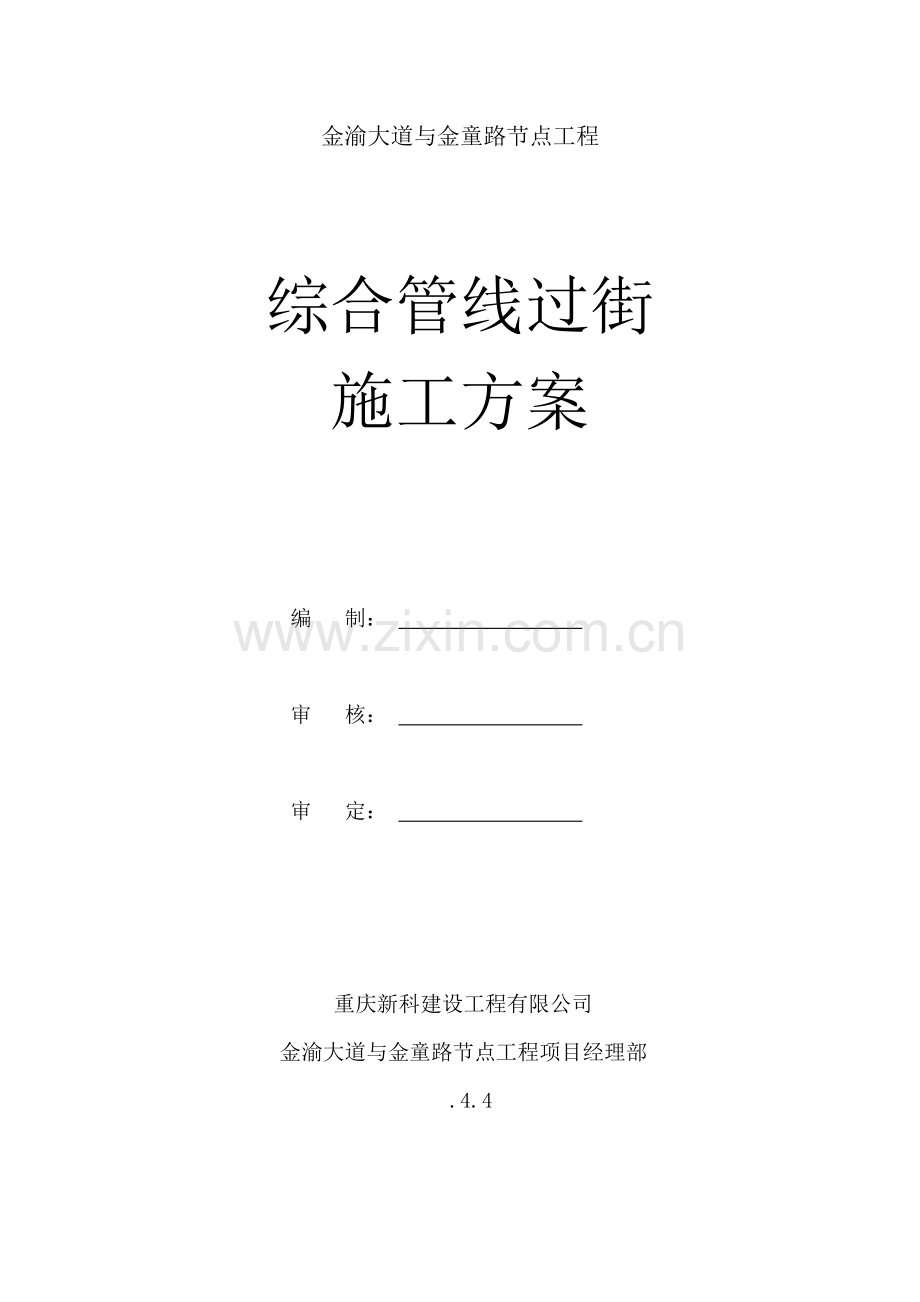

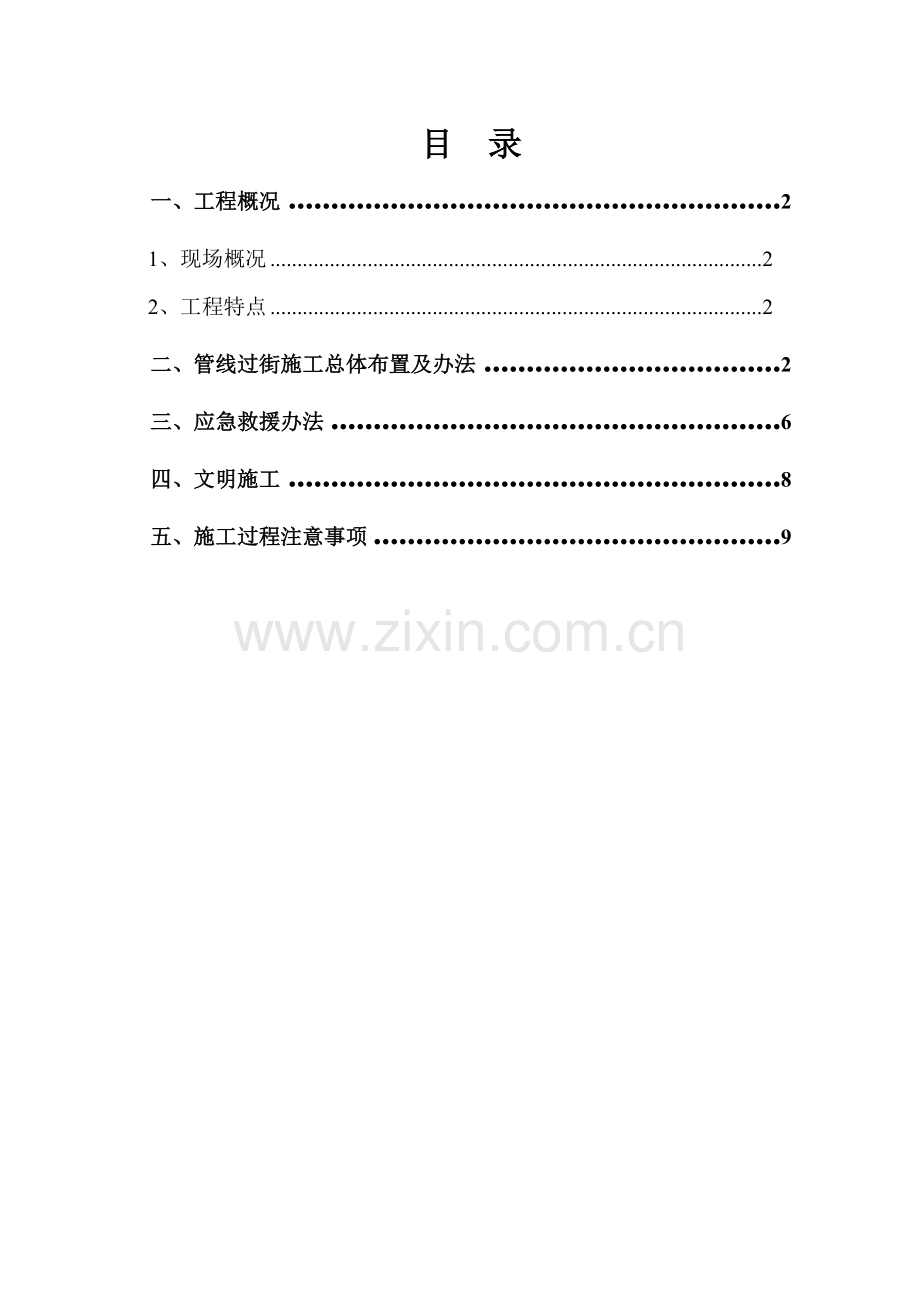

金渝大道与金童路节点工程综合管线过街施工方案编 制： 审 核： 审 定： 重庆新科建设工程有限公司金渝大道与金童路节点工程项目经理部 .4.4目 录一、工程概况21、现场概况22、工程特点2二、管线过街施工总体布置及办法2三、应急救援办法6四、文明施工8五、施工过程注意事项9一、工程概况1、现场概况金渝大道和金童路节点工程是金渝大道和金童路相交形成节点。我部施工范畴涉及金渝大道640m，金童路320m范畴，其中交通转换道形成则是本工程施工重点和前提，而交通转换道形成核心之一则是排水管网及众多综合管线下地。我部施工区域综合管线重要涉及电力、电信、联信、给水、燃气管线，旧管线改迁、割接，新管线沟槽开挖，管线安设均需周详考虑和整体安排。然而排水和综合管线位于金渝大道和金童路上过街更是管线施工重点和难点。2、编制目对于金渝大道和金童路节点位置，交通通行流量大，高峰时期均是堵车路段，若要在这两条道路上全封闭交通来开挖沟槽并安设管线，显然是不太现实，故经施工单位与业主、监理、设计及各个管线行业单位共同协商后制定本次综合管线过街施工专项方案。二、管线过街施工总体布置及办法1、过街管线及沟槽简介本次排水及综合管线过街在金渝大道与金童路都存在，但由于金渝大道节点位置有两条下穿道下穿金童路，故在下穿道成型此前金渝大道上过街只能做到下穿道边上，待来年下穿道成型后，从下穿道顶板上穿越，方能实现真正意义过街。金童路上过街共9条管线，北侧4条，南侧5条，全区域各阶段施工如下图所示经多家单位协商，拟在金童路北侧和南侧各开挖2条沟槽，将这9条管线尽数安设于这4条沟槽之中。由南至北沟槽分别编号、，详细同槽安设状况：金童路南侧，由于联信12孔PVC过街管道两侧光交箱较多，故按原设计考虑让其单独成槽，即沟槽，槽宽1.74m，槽深1.5m，断面面积2.9；依照现场施工位置及业主提出尽量减少开槽数量批示将D600雨水、24孔电力排管、电信18孔PVC以及D219燃气同槽安设于沟槽，槽宽6.0m，槽深2.7m，断面面积15.6；金童路北侧，将D600雨水上移与电信18孔PVC管同槽安设于沟槽，槽宽3.04m，槽深2.3m，断面面积6.5；将新建电力24孔排管下移与上调D529自来水同槽安设于沟槽，槽宽4.05m，槽深2.1m，断面面积7.8。各槽断面详细形式见附图。燃气管穿金渝大道过街位置位于金渝大道K2+980处，由于不在两条下穿道施工区域，故不受下穿道开挖影响，可提前施工。2、过街管槽详细开挖作业办法（1）金童路过街开挖及管线安设以金童路南侧沟槽、为例，开挖施工作业时间安排在夜间8:00至第二天清晨6:00，拟封闭半幅交通后，剩余半幅双向通行并拆除既有中央分隔带共260m。在封闭半幅道路上，2条沟槽同步开挖，石方剔打采用凿岩机凿除，挖机开挖，开挖料及时装车运走。在封闭交通时间内，由于多线同槽，沟槽开挖深度和宽度较大，1天不能开挖到位，则清晨6点之前告知碎石材料进场，用碎石回填开挖沟槽，回填料面上加铺棕垫或废旧棉絮，最后在沟槽上方铺设2cm厚钢板，在沟槽两侧用人工掏出两条宽50cm，深2cm小槽，将钢板置于槽内，尽量使交通行驶平顺、低噪。第二天夜间8点封闭半幅交通，用吊车取开钢板及棕垫，先用模板铺于沟槽两侧，模板上方铺设彩条布，沟槽两侧各铺设6m宽，将昨天回填碎石挖出置于事先铺好模板及彩条布上，挖出后继续凿岩机凿打开挖，运走开挖料，以此类推，开挖至沟槽设计底标高，宽度满足管线同槽规定后，回填碎石并盖上棕垫及钢板，开放交通，待金童路此外半幅2条沟槽按此办法开挖到位后，按天数记取每日重复开挖回填工程量，提前告知各行业单位现场操作人员，将管线材料按金童路道路全宽准备完毕且各管线探伤、检测满足安设规定后，从夜间8点至第二天清晨6点，对金童路进行全封闭施工， 在全封闭时间内，施工单位先用吊车将2条沟槽钢板吊开，挖除沟槽内填筑碎石并装车运走，此时各家行业单位开始对自家管线进行安装，按照安全保护距离及埋设标高安装就位后，由工程施工单位对、2条沟槽进行C30混凝土浇筑保护，为避免混凝土浇筑后路面产生纵向裂纹，拟采用分两次浇筑完毕，浇筑完毕后，盖上钢板，开放交通，待混凝土达到强度后，拆除钢板。从开挖到各家安管到最后浇筑砼盖上钢板，全过程只有10个小时时间，故规定各单位之间务必紧密配合，人员、材料、设备、机具必要准时到位，共同完毕这一侧管线过街。金童路北侧、2条沟槽同样以上述方式施工。（2）金渝大道燃气过街开挖及安设由于金渝大道属于主干道，车行道较宽，且车流量较大，要想封闭单向半幅车道也很困难，经与业主、监理及燃气行业公司协商，拟将金渝大道分三次开挖，沟槽宽1.2m，深1.2m。燃气管分三次吊装，三段之间按照燃气公司规定做2个操作井，操作井底距管底50cm，底口宽度1.2m，上口1.5m1.5m，便于后来三段燃气管下地后焊接工作。详细做法如下：开挖时间同样为夜间8点至第二天清晨6点，先封闭半幅但留12个车道，保证单幅单向可以通行。在封闭区域施工，依照燃气管线设计宽度和深度以及操作井位置进行开挖，开挖料当天运走，第二天清晨6点若开挖未达到沟槽设计底标高，在沟槽上方架设事先加工好暂时钢构造栈桥横跨沟槽，达到开放交通目。第二天夜间重新封闭后，拆除钢栈桥，继续开挖，直至达到管线埋设需要宽度和高度。此外两段沟槽施工办法同上，三段燃气管线下地后，燃气公司专业人员通过操作井对三段管线进行焊接并做有关探伤检测等，所有检测完毕后由施工单位进行全段C30混凝土浇筑保护，浇筑至原路面基层高度，为避免混凝土浇筑后路面产生纵向裂纹，拟采用分两次浇筑完毕，混凝土保护断面如下图所示，未达强度前依然采用钢栈桥暂时恢复交通，达到强度后，拆除钢栈桥。3、过街施工材料、机械及人工筹划材料筹划表序号材料名称规格单位数量备注1钢板9m长 ,1.5m宽，2cm厚张626m长 ,1.5m宽，2cm厚张183碎石M524.84棕垫2m0.9m床1455层板1.830.9m7686彩条布1024 7混凝土C30M482包括金渝大道上燃气沟槽砼浇筑8钢栈桥318钢栈桥用钢板现场加工制作机械筹划表序号机械名称型号数量（台）备注1挖掘机CAT32012凿岩机CAT33013吊车25t14泵车37m1过街施工劳动力筹划 沟槽开挖过程中安排杂工6名，重要负责开挖过程中沟槽两侧模板、彩条布摊铺以及封闭沥青路面保洁工作；最后一天管线下地后增长6名混凝土工，重要负责对沟槽填充浇筑及振捣工作。三、应急救援办法1、成立应急救援小组为了保证本工程顺利进行，保证周边人员及周边构筑物安全，防止一旦浮现险情或者不良状况，可以及时、迅速、有效地对险情进行控制，将险情控制在最小范畴，将损失减少到最小限度，针对风险点状况成立应急救援领导小组，项目执行经理何贤海任组长，工程部长李小农任副组长，项目部其她管理人员为成员。2、应急设备、物资（1）用于应急抢险各类物资应全面而准备就绪，做到专人负责保管，并对物资、设备完好性进行定期检查。（2）任何单位或个人不得擅自动用应急抢险专用设备、机具和材料。重要应急设备、物资表 序号材料名称数量存储位置1灭火器10个施工现场2方木20根施工现场3木板10块施工现场4液压千斤顶2台材料库5离心式抽水机1台材料库6潜水泵5台施工现场7挖掘机1台材料库818t吊车1台施工现场9水泥5吨材料库10急救箱1个施工现场11急救担架1副办公室12止血绷带、纱布若干施工现场3、应急响应（1）当发现事件发生时，及时向急预案领导小组组长报告，如组长不在位或联系不上，及时向副组长报告，由组长（或副组长）向抢险队下达抢险程序启动命令，同步告知领导小组其他成员做好抢险准备。抢险队负责人接到命令后，及时组织抢险队进入抢险过程，并及时反馈现场信息，及时向驻地监理和项目业主报告。如本项目抢险队不能完毕抢险任务或抢险物资局限性，抢险领导小组组长（或副组长）应及时与地铁公司抢险办公室联系，祈求增援，防止损失扩大。（2）针对某些特殊事故须告知行业单位专业人员到场，并及时向上级报告，同步告知行业单位有关人员到事发现场解决问题，施工现场及时做好有关准备工作，保证线路安全。若发生管线损坏或者人员伤亡事故，由生产负责人负责现场总指挥，发现事故发生人员一方面高声呼喊，告知现场其她应急救援人员，由通信联系组向上级关于部门或医院打事故急救电话，同步告知生产负责人组织应急小组进行可行应急急救、医疗救护等，如现场包扎、止血等办法，防止受伤人员流血过多，导致死亡事故。有程序解决事故、事件，最大限度减少人员和财产损失。（3）应急领导小组在事故后，安排专人会同有关部门负责组织事故善后处置工作。尽快消除事故影响，妥善安顿和慰问受害及受影响人员，维护社会稳定，尽快恢复正常施工。4、其他应急处置a.发生事故时应及时通报管线主管部门协助解决。b.对事故地点进行封闭，防止无关人员进入。c.注意保护事故现场，便于调查分析事故因素。d.加强支护，对边坡等薄弱环节进行解决。e.若塌方由坑（槽）边弃土、堆料或其他机械设备作用所致，则应迅速移走弃土、材料或机械设备。四、文明施工办法1、由于本工程地理位置相对特殊，过往车辆及行人相对密集，因而现场沟槽开挖料堆码及清理至关重要，明确谁施工谁清理，将管理工作真正做到纳入定额用工管理之内，每周进行一次施工现场全面清理。2、努力提高现场文明施工环境卫生、场容场貌管理水平，争创安全文明工地。 3、做好社会治安综合治理工作，杜绝违法乱纪现象发生。 4、全面开展原则化管理，增进整体素质提高，形成“人人讲原则、事事有原则、处处按原则”原则经营管理体系，全面提高文明施工管理水平。 5、贯彻执行都市治安管理规定，加强综合治理，齐抓共管真正实现文明施工。五、施工过程注意事项1、认真执行市政工程法律、法规、政策和管理办法。2、严格执行市政工程施工技术规范（CJJ1-）、操作规程和质量验收规定原则。3、充分考虑本工程施工特点和施工环境，综合我单位既有技术水平、类似施工经验及施工机械、设备配套能力。4、满足本工程施工详细规定：a.方案科学优化，办法科学合理，办法切实可行，满足工期规定。b.施工机械设备配套齐全，办法合理，满足施工方案及工艺规定。c.劳动力安排和重要材料供应满足施工工艺和进度筹划。d.组织机构合理，专业技术管理人员配备满足施工需要。5、杜绝因施工所导致电力、燃气、通讯、自来水、交通中断等工程施工责任事故。6、沟槽开挖前明确管线位置和走向，并与各管线单位现场技术员核算无误。在保证地下无管线状况下，方可大规模开挖。记录各行业公司急修电话号码，以备应急抢修。7、遇到特殊管线，及时与管线单位联系，虚心向管线单位现场技术员请教，安排可靠加固办法后方可施工。8、施工过程中发现管线有异常现象或管位有差别，对管线迁移或保存有影响时，应及时停止施工，同步与有关管线单位联系，贯彻保护管线安全办法后，方可继续施工。9、施工中对也许发生意外状况地下管线，事先制定应急办法，配备好抢修器材，以便在管线浮现危险时及时抢修，做到防患于未然。10、成立施工现场管线保护小组，定期开展活动，检查管线保护贯彻状况及保护办法可靠性，研究施工中浮现新状况、新问题，并及时调节方案
