混凝土墙体切割综合项目施工专项方案.doc

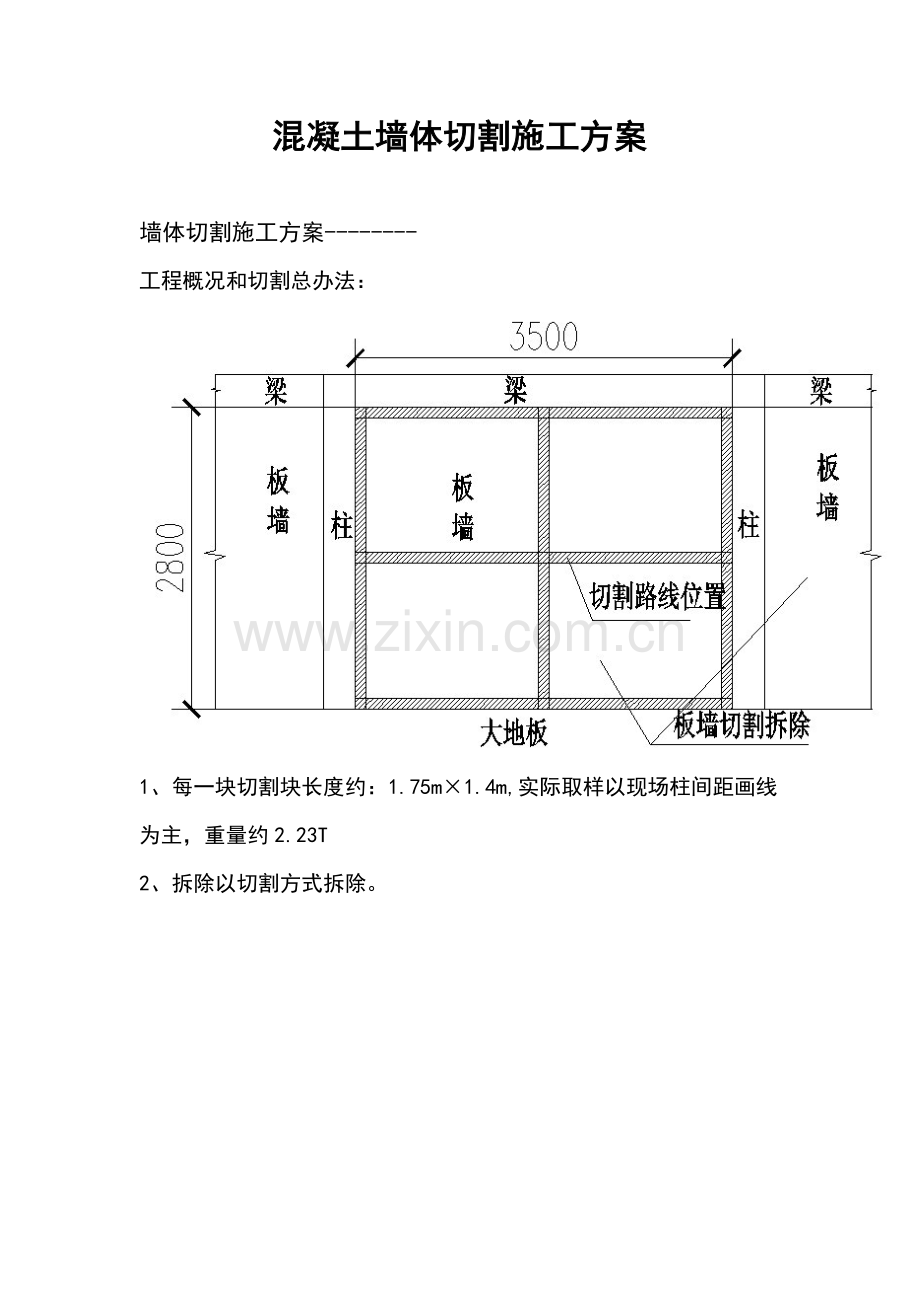

混凝土墙体切割施工方案

墙体切割施工方案--------
工程概况和切割总办法：
1、每一块切割块长度约：1.75m×1.4m,实际取样以现场柱间距画线为主，重量约2.23T
2、拆除以切割方式拆除。

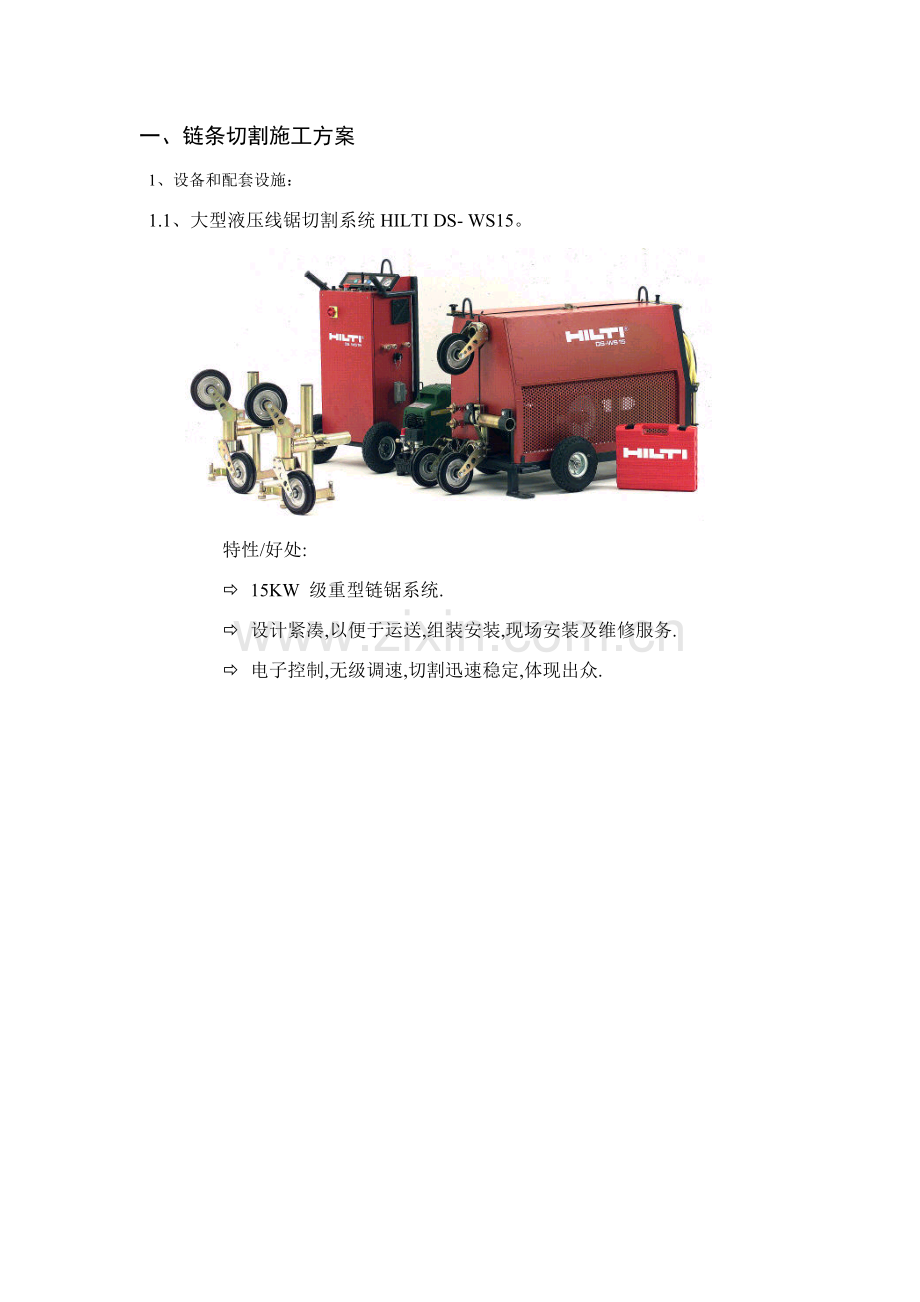

一、链条切割施工方案
1、设备和配套设施：
1.1、大型液压线锯切割系统HILTI DS- WS15。

特性/好处:
ð 15KW 级重型链锯系统.
ð 设计紧凑,以便于运送,组装安装,现场安装及维修服务.
ð 电子控制,无级调速,切割迅速稳定,体现出众.

1.2．辅助工具
HILTI TE70电锤
M12×15作者：AdministratorHKD安卡
DD200水钻
80mm钻头
用于接链条液压钳
1.3．吊装设备
10t手拉葫芦、钢丝绳
1.4．水源，电源
400V，32A电源及相应电缆线（10mm²以上）
流量7升/分，压力4~6巴水源及水管
1.5．其她
其她辅助设备，如登高脚手架等
2、施工方案：
2.1一方面划出切割路线（如图）

2.2然后用钻石钻孔机DD200钻出穿链条孔
穿链条孔

2.3安装切割机进行切割工作

2.4依次取出切割下来混凝土块

2.5切割下来混凝土块吊运
在本拆除项目中，由于吊运能力有限，无法使用吊车和叉车。咱们使用手拉葫芦将切割下来混凝土块放到地板上，在用空压机人工破碎，然后用车运走解决。
手拉葫芦固定：在混凝土上植化学锚栓装吊环挂手拉葫芦
使用下图挂法安全、稳妥将混凝土块放至地板

混凝土上吊点固定：吊装点可使用植化学锚栓或用水钻打孔来固定。
2.6施工注意事项：
2.6.1、在切割线交叉点位置，运用钻石钻孔机，钻直径80mm或100mm孔，贯穿混凝土。
2.6.2、滑轮支架和驱动装置应对的固定，链条应依照对的行程方向连接到锯上，检查滑轮上

2.6.3、应连接电力、压缩空气和水。电源应配备接地/接地导线和，并已经进行检查/实验。水源和压缩空气源应在容许压力范畴内。
2.6.4、控制装置应位于危险区外，待锯物体先后危险区域已经进行检查和隔离，没有人在危险区域内。
2.6.5、切割工作由切割操作人员持续进行，切割过程中要和吊装人员紧密配合。
（进口设备价格昂贵，建议不懂维修人不要购买，初次创业建议购买国产切割设备，液压绳锯 液压墙锯 尽在北京四方混凝土切割设备厂 ）
二、锯片切割施工方案
1、设备和配套设施：
1.1 1LP32/TS32喜利得液压墙锯：

1.2．辅助工具
HILTI TE70电锤
M12×15HKD安卡
80mm钻头
用于接链条液压钳
1.3．吊装设备
10t手拉葫芦、钢丝绳
1.4．水源，电源
400V，32A电源及相应电缆线（10mm²以上）
流量7升/分，压力4~6巴水源及水管
1.5．其她
其她辅助设备，如登高脚手架等

2、施工方案：
2.1一方面划出切割路线（如图）

2.2 墙体切割

2.3依次取出切割下来混凝土块

2.4切割下来混凝土块吊运
在本拆除项目中，由于吊运能力有限，无法使用吊车和叉车。咱们使用手拉葫芦将切割下来混凝土块放到地板上，在用空压机人工破碎，然后用车运走解决。
手拉葫芦固定：在混凝土上植化学锚栓装吊环挂手拉葫芦
使用下图挂法安全、稳妥将混凝土块放至地板

混凝土上吊点固定：吊装点可使用植化学锚栓或用水钻打孔来固定。
2.5、施工注意事项：
2.5.1、使用螺丝必要将轨座紧固定对齐锁上轨道。
2.5.2、安装恰当钻石锯片后，必要放置锯片护挡。
2.5.3、应连接电力、压缩空气和水。电源应配备接地/接地导线和，并已经进行检查/实验。水源和压缩空气源应在容许压力范畴内。
2.5.4、控制装置应位于危险区外，待锯物体先后危险区域已经进行检查和隔离，没有人在危险区域内。
2.5.5、切割工作由切割操作人员持续进行，切割过程中要和吊装人员紧密配合。

三、排孔切割施工方案
1、设备和配套设施：
1.1、DD钻孔机。

1.2．辅助工具
HILTI TE70电锤
M12×15HKD安卡
80mm钻头 100mm钻筒
用于接链条液压钳
1.3．吊装设备
10t手拉葫芦、钢丝绳
1.4．水源，电源
400V，32A电源及相应电缆线（10mm²以上）
流量7升/分，压力4~6巴水源及水管
1.5．其她
其她辅助设备，如登高脚手架等
2、施工方案：
2.1一方面划出切割路线（如图）

2.2沿着切割线水钻取孔

2.3依次取出切割下来混凝土块

2.4切割下来混凝土块吊运
在本拆除项目中，由于吊运能力有限，无法使用吊车和叉车。咱们使用手拉葫芦将切割下来混凝土块放到地板上，在用空压机人工破碎，然后用车运走解决。
手拉葫芦固定：在混凝土上植化学锚栓装吊环挂手拉葫芦
使用下图挂法安全、稳妥将混凝土块放至地板

混凝土上吊点固定：吊装点可使用植化学锚栓或用水钻打孔来固定。
2.5、施工注意事项：
2.5.1、控制好排孔冷却污水排放。钻机必要固定牢固，禁止在钻孔过程中钻机移位。
2.5.2、应连接电力、压缩空气和水。电源应配备接地/接地导线和，并已经进行检查/实验。水源和压缩空气源应在容许压力范畴内。
2.5.3、控制装置应位于危险区外，待锯物体先后危险区域已经进行检查和隔离，没有人在危险区域内。
2.5.4、切割工作由切割操作人员持续进行，切割过程中要和吊装人员紧密配合。
