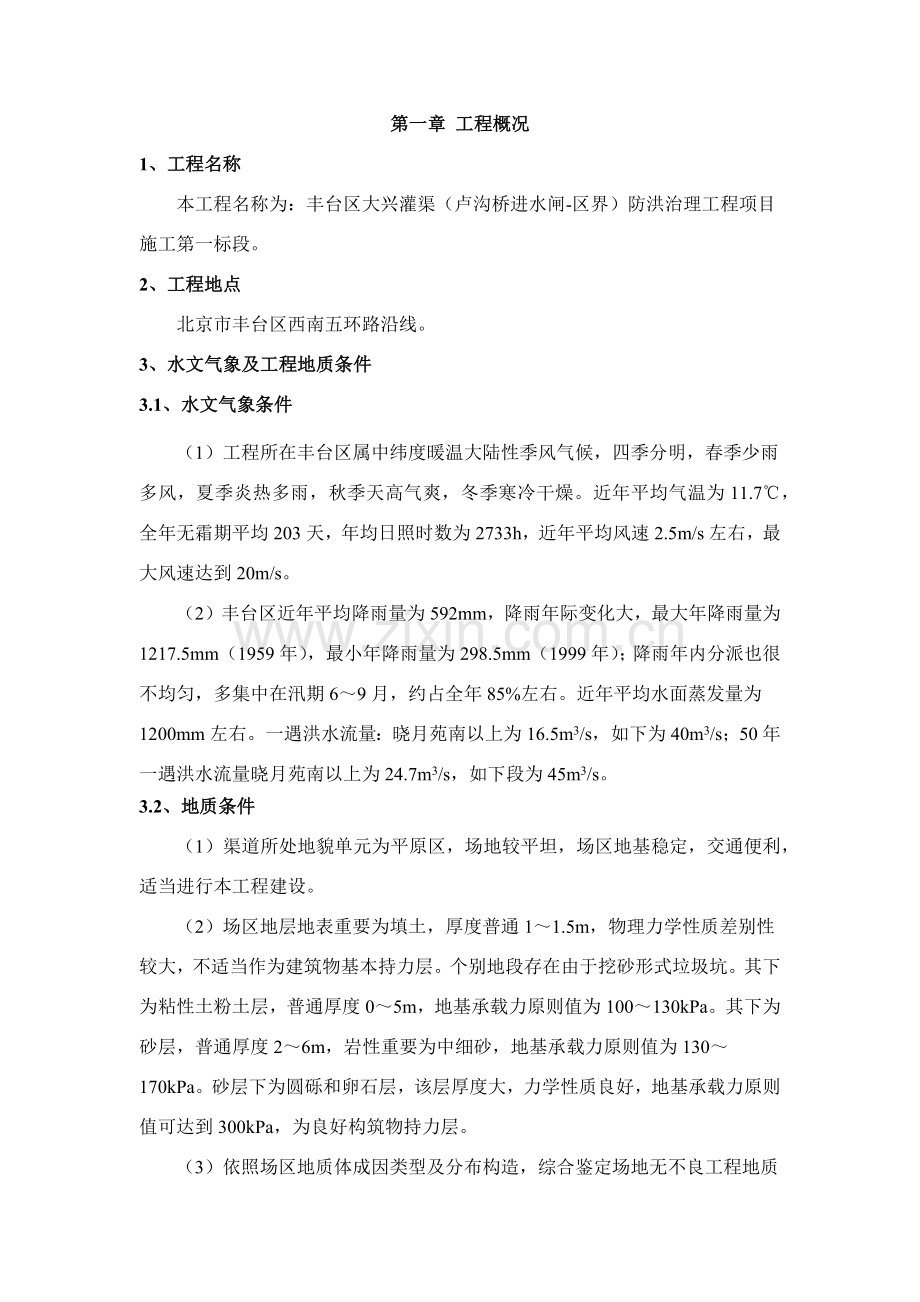

第一章 工程概况
1、工程名称
本工程名称为：丰台区大兴灌渠（卢沟桥进水闸-区界）防洪治理工程项目施工第一标段。
2、工程地点
北京市丰台区西南五环路沿线。
3、水文气象及工程地质条件
3.1、水文气象条件
（1）工程所在丰台区属中纬度暖温大陆性季风气候，四季分明，春季少雨多风，夏季炎热多雨，秋季天高气爽，冬季寒冷干燥。近年平均气温为11.7℃，全年无霜期平均203天，年均日照时数为2733h，近年平均风速2.5m/s左右，最大风速达到20m/s。
（2）丰台区近年平均降雨量为592mm，降雨年际变化大，最大年降雨量为1217.5mm（1959年），最小年降雨量为298.5mm（1999年）；降雨年内分派也很不均匀，多集中在汛期6～9月，约占全年85%左右。近年平均水面蒸发量为1200mm左右。一遇洪水流量：晓月苑南以上为16.5m3/s，如下为40m3/s；50年一遇洪水流量晓月苑南以上为24.7m3/s，如下段为45m3/s。
3.2、地质条件
（1）渠道所处地貌单元为平原区，场地较平坦，场区地基稳定，交通便利，适当进行本工程建设。
（2）场区地层地表重要为填土，厚度普通1～1.5m，物理力学性质差别性较大，不适当作为建筑物基本持力层。个别地段存在由于挖砂形式垃圾坑。其下为粘性土粉土层，普通厚度0～5m，地基承载力原则值为100～130kPa。其下为砂层，普通厚度2～6m，岩性重要为中细砂，地基承载力原则值为130～170kPa。砂层下为圆砾和卵石层，该层厚度大，力学性质良好，地基承载力原则值可达到300kPa，为良好构筑物持力层。
（3）依照场区地质体成因类型及分布构造，综合鉴定场地无不良工程地质现象。
（4）根据收集资料，工程区内钻探揭露之地下水含水层重要为第四系孔隙含水层，广泛分布于工程区第四系全新统冲洪积卵砾石层中，近3～5年场区地下水埋深约26m左右。但不排除局部存在上层滞水也许性。渠道内常年有水，施工时需考虑导流问题。
（5）渠道填土下分布粘性土和砂土，粘性土渗入系数K为10-4～10-6cm/s，渗入破坏类型为流土型，容许水力比降可采用0.40。砂土渗入系数K为10-2～10-4cm/s，渗入破坏类型为过渡型，容许水力比降可采用0.30。卵砾石层渗入系数为10-1～10-2cm/s，为强透水层，渗入破坏类型为管涌型，容许水力比降可采用0.15。
（6）场区地基土类型为中软～中硬土，建筑场地类别为II～III类。
（7）场区原则冻土层深度为0.80m。
（8）渠道开挖深度在5m范畴内开挖边坡宜采用1:1～1:1.25坡比值。
第二章 重要施工方案
本标段护砌构造形式重要有两种，一种为复式断面底宽5.5m，上口宽16m。另一种为梯形断面底宽15m，上口宽27.8m。
1、复式断面护砌构造形式
复式断面护砌构造形式，下部护坡为C20贴坡式混凝土挡土墙，上部护坡为WE渗滤砌块，河底为C20混凝土大方砖护砌，详见【原则横断面一示意图】、【原则横断面二示意图】，图中单位均为厘米。

1.1贴坡式混凝土挡土墙
贴坡式挡土墙采用C20混凝土，挡墙基本厚度0.8m，高1.5m，迎水面坡比为1:0.7，背水面坡比为1:0.3。
（1）施工工序
基槽开挖—→一期模板支护—→一期混凝土浇筑—→二期模板支护—→二期混凝土浇筑—→养护
（2）重要施工办法
1）施工布置
贴坡式挡土墙采用两期浇筑，一期浇筑底板，二期浇筑墙身，每10m为一仓，并设立浸油木板分缝，施工时跳仓施工。
2）基槽开挖
基槽一次性开挖成型，用机械开挖时预留20cm保护层，人工清理，并打夯密实。
3）一期模板支护
一期模板支护立模采用钢模板，斜撑、横撑及横肋均采用Φ48钢管，锁脚采用10×10cm方木，方木用地锚进行固定。斜撑、横撑间距1m，横肋、锁脚方木通长设立，浇筑一期混凝土时，预埋插筋供二期支模使用，详见【一期模板支护示意图】。
4）二期模板支护
二期模板支护采用1.5cm厚竹胶板，竹胶板上设立斜肋，间距50cm，底脚采用10×10cm方木进行锁脚，锁脚倚靠一期预留插筋。顶端通长设立一道横肋，采用Φ48钢管与Φ6钢筋拉钎相连，并设立地锚固定牢固。详见【二期模板支护示意图】。
5）二期混凝土浇筑
贴坡式挡土墙二期混凝土与一期混凝土一致，均采用C20混凝土，浇筑时严格控制浇筑速度，浇筑速度不适当过快，混凝土坍落度不适当过大，控制在18cm。振捣时采用Φ50插入式振捣棒振捣密实。
1.2 WE渗滤砌块砌筑
（1） 材料规定
1) WE植生渗滤砌块体系运用其特殊互锁构造与植物根系“加筋”共同作用，有效保证河岸安全稳定，同步增长了水体自洁功能，修复了生态环境。
2) WE植生渗滤砌块强度级别应符合设计规定。进场后应按级别、型号分别堆放、不得混杂。砌块堆放高度不适当超过1.6m。
3) 同一单位工程使用WE植生渗滤砌块应持有同一厂家生产产品合格证名书和进场复验报告。
4) WE植生渗滤砌块产品宜包装出厂，并可采用托板装运。
5) WE植生渗滤砌块物理性能指标见下表。
项目
指 标
规格型号
600×420×150mm
抗压强度（MPa）
30
抗冻性能（循环次数）
D100
孔 隙 率（％）
40.5
重量（Kg/块）
45.27
(2)施工工序
基底、护坡夯实—→种植土回填—→WE渗滤砌块砌筑—→种植土回填
(3) 施工要点
1) 施工准备
a. 检查WE植生渗滤砌块形状、尺寸、强度（必要时）与否对的，与否有破损等。
b. 堆放WE植生渗滤砌块场地应预先夯实平整，并且便于排水。堆放时，不得采用翻斗卸车和随意抛掷。
c. 砌块护岸施工前必要按设计图纸编制施工排块图。
d. 禁止使用竖向裂缝、断裂、龄期局限性28dWE渗滤砌块。
e. 砌筑WE生态砌块前必要对基本工程和堤岸放线尺寸按关于规定进行检查和验收，符合规定后方可进行生态砌块施工。
f. WE生态砌块施工质量控制级别应符合下表规定。
WE渗滤砌块施工质量控制级别表
项目
施工质量控制级别
A
B
C
现场
质量
管理
制度健全，并严格执行；非施工方质量监督人员经常到现场，或现场设有常驻代表；施工方有在岗专业技术管理人员，人员齐全，并持证上岗
制度基本健全，并能执行；非施工方质量监督人员间断地到现场进行质量控制；施工方有在岗专业技术管理人员，并持证上岗
有制度；非施工方质量监督人员很少做现场质量控制；施工方有在岗专业技术管理人员
砌筑
工人
中级工以上，其中高档工不少于20%
高、中级工不少于70%
初级工以上

2) 施工规定
a. 基本开挖、平整后，铺设250mm厚种植土并夯实。
b. 砌筑WE生态砌块应依照堤岸标段划分定位点或有明显断开参照点开始。绘制好皮数杆，皮数杆间距不应不不大于15m。
c. WE生态砌块墙体内不得混砌其她墙体材料，镶砌时，应采用与WE生态砌块材料强度同级别预制混凝土块。
d. WE生态砌块施工基本解决
对需要安装WE生态砌块江、河、湖泊、等水域边沿基本进行解决，有淤泥要将淤泥层所有清理干净，然后进行机械碾压，碾压密实度达0.93为宜。若需要安装WE生态砌块部位土质较差，达不到上述条件时要通过人工基本解决并达到上述碾压密实度规定。
e. WE生态砌块施工
在整顿好基本上砌筑第一层WE生态砌块，使凹凸槽互相咬合，原则砌筑3～4层高度进行砌块背面种植土回填、碾压，碾压密实度达到0.85，以此类推按照设计图纸规定将WE生态砌块砌筑完毕。WE生态砌块施工构造示意图详见下图。

WE渗滤砌块铺装，依照设计图纸规定自某一种起始点开始顺序铺装，同一标高层WE砌块要保证齿形要咬合紧密，对于较长河岸线要进行分段铺装，预先依照设计图纸进行现场测量，对WE砌块进行详细铺装位置定位。
WE渗滤砌块铺设完毕后，将种植土填入空腔内，每铺装满一皮就要及时回填，并按照种植土回填规定回填夯实，种植土覆盖顶层预留沉降。
（4）WE生态砌块施工注意事项
1）竣工后检查验收，在每一层WE生态砌块安装完毕后都要进行检查，发现损坏WE生态砌块要进行及时更换，然后再进行下一道WE生态砌块安装。
2） WE生态砌块砌体尺寸和位移容许偏差符合下表规定
WE生态砌块砌体尺寸和位移容许偏差
序号
项目
容许偏差（mm）
检查办法
1
轴线位移
10
经纬仪或拉线或尺量检查
2
基本和砌体顶面标高
±15
用水准仪和尺量检查
3
垂直度
每层
5
用2m托线板检查
全高
≤10m
10
经纬仪或重锥挂线和尺量检查

1.3混凝土大方砖护砌
河底护砌采用C20混凝土大方砖，方砖尺寸为500×500×100mm，护砌构造形式由下而上分别为：300mm厚砂砾料垫层、50mm厚M7.5水泥砂浆、100mm厚混凝土大方砖，详见【混凝土大方砖护砌示意图】。

（1）施工工序
基底夯实—→砂砾料垫层—→M7.5砂浆垫层—→混凝土方砖铺设
（2）方砖护砌施工
1）方砖底部满铺50mm厚M7.5砂浆垫层，人工摊铺砂浆。
2）方砖采用人工砌筑，两人用自制砖夹将大方砖抬至已摊铺砂浆上，坐浆砌筑。
3）砌筑时，需挂线、超平，平整度符合设计、规范规定。
4）砖与砖缝隙为1cm，采用1:2水泥砂浆勾缝，保证砖缝填充饱满、密实。
2、梯形断面护砌构造形式
梯形断面护砌构造形式，河底为C20混凝土大方砖护砌，河坡为AS生态水工砌块，详见【3+777.5～4+200断面示意图】。
2.1混凝土大方砖护砌
混凝土大方砖施工前，需将方砖两侧混凝土基本浇筑完毕，基本尺寸为500×800mm,沿河道纵向坡脚位置布置，基本分缝严格按照设计规定进行施工。河底混凝土大方砖材质、施工办法与复式断面河底护砌一致，参照10.1.3进行施工。
2.2 AS生态水工砌块砌筑
（1）材料规定
1) AS互锁生态水工砌块由若干个独立混凝土水工砌块，通过互相啮合在一起联锁矩阵铺装形成了特殊河底及护坡水土保持技术体系，可人工逐块安装，也可预先采用缆索将若干块体连接在一起形成整体成片机械铺装。该水工护底及护坡体系在各种动、静水流条件下具备良好整体稳定性。
2) AS互锁砌块强度级别应符合设计规定。进场后应按级别、型号分别堆放、不得混杂。AS互锁砌块堆放高度不适当超过1.6m。
3) 同一单位工程使用AS互锁砌块应持有同一厂家生产产品合格证名书和进场复验报告。
4) AS互锁砌块产品宜包装出厂，并可采用托板装运。
5) AS互锁砌块物理性能指标详见下表。
项目
指 标
规格型号
440×300×100
抗压强度（MPa）
15
抗冻性能（循环次数）
50
孔 隙 率（％）
21.38
重量（Kg/块）
19.03

（2）施工要点
1) 施工准备
a. 检查生态砌块形状、尺寸、强度（必要时）与否对的，与否有破损等。
b. 堆放AS互锁砌块场地应预先夯实平整，并且便于排水。堆放时，不得采用翻斗卸车和随意抛掷。
c. 砌块护岸施工前必要按设计图纸编制施工排块图。
d. 禁止使用竖向裂缝、断裂、龄期局限性28dAS互锁砌块。
e. 铺装AS互锁砌块前必要对基本工程和堤岸放线尺寸按关于规定进行检查和验收，符合规定后方可进行生态砌块施工。
f. AS互锁砌块施工质量控制级别应符合下表规定。
项目
施工质量控制级别
A
B
C
现场
质量
管理
制度健全，并严格执行；非施工方质量监督人员经常到现场，或现场设有常驻代表；施工方有在岗专业技术管理人员，人员齐全，并持证上岗
制度基本健全，并能执行；非施工方质量监督人员间断地到现场进行质量控制；施工方有在岗专业技术管理人员，并持证上岗
有制度；非施工方质量监督人员很少做现场质量控制；施工方有在岗专业技术管理人员
砌筑
工人
中级工以上，其中高档工不少于20%
高、中级工不少于70%
初级工以上

2)施工规定
a. 基本开挖、平整后，铺设300mm厚砂砾料垫层并夯实，砂砾料规定天然级配，并且含粒量在40%～70%，砂砾料上部铺设250mm厚种植土。
b. 对需要安装AS互锁砌块江、河、湖泊、等水域边沿基本进行解决，有淤泥要将淤泥层所有清理干净，然后进行机械碾压，碾压密实度达0.93为宜。若需要安装AS互锁砌块部位土质较差，达不到上述条件时要通过基本解决并达到上述碾压密实度规定。
c.对水面以上需绿化部位，在碾压好基本上进行AS砌块砌筑，然后在砌块背面进行种植土回填、碾压，碾压密实度达到0.85，碾压过程中注意保护生态砌块不受损坏。
d. 砌筑以及土体夯实必要经监理监督和承认后方可进行下步工序。
e. 在整顿好基本上铺装AS互锁砌块，使凹凸槽互相咬合，按照图纸规定施工，相邻砌块挤紧，做到横、竖、斜线对齐竣工后检查验收，发现损坏AS互锁砌块要进行及时更换，然后再进行下一道AS互锁砌块安装。
3、坡面绿化
坡面绿化重要为砖内播撒草籽，播撒部位为：WE渗滤砌块及AS生态水工砌块护坡。
3.1施工工序
砌块内种植土松土—→草籽播撒—→薄土覆盖—→喷水养护
3.2草籽类型及播撒原则
（1）草籽：冷草。
（2）播撒原则：每平米播撒草籽25g。
3.3施工办法
采用人工播种草籽，播撒原则为25g/m2，提迈进行试播种，以拟定播种深度、土壤湿度等，保证播种发芽率。
