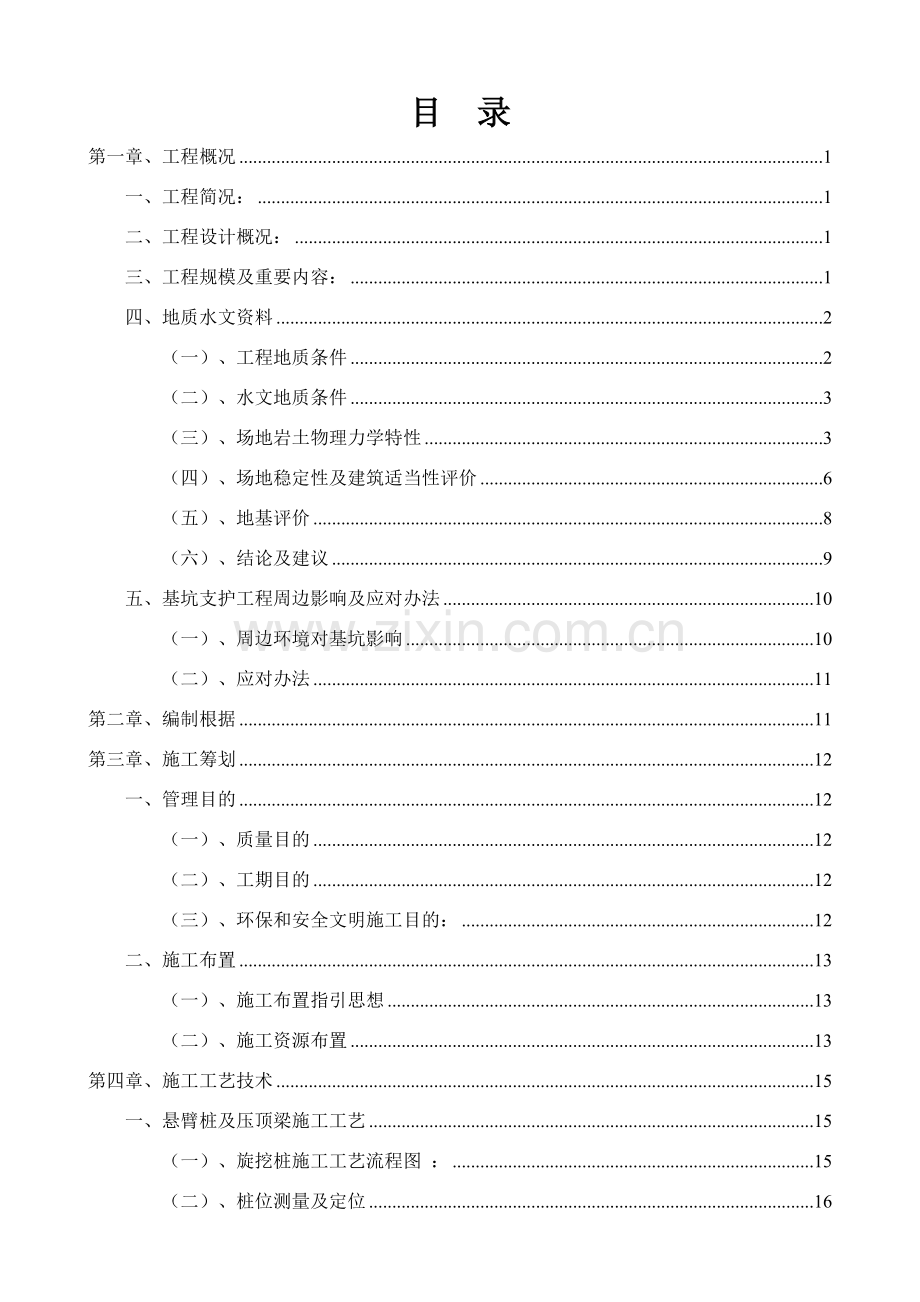

1、目 录第一章、工程概况1一、工程简况:1二、工程设计概况:1三、工程规模及重要内容:1四、地质水文资料2(一)、工程地质条件2(二)、水文地质条件3(三)、场地岩土物理力学特性3(四)、场地稳定性及建筑适当性评价6(五)、地基评价8(六)、结论及建议9五、基坑支护工程周边影响及应对办法10(一)、周边环境对基坑影响10(二)、应对办法11第二章、编制根据11第三章、施工筹划12一、管理目的12(一)、质量目的12(二)、工期目的12(三)、环保和安全文明施工目的:12二、施工布置13(一)、施工布置指引思想13(二)、施工资源布置13第四章、施工工艺技术15一、悬臂桩及压顶梁施工工艺15(一)

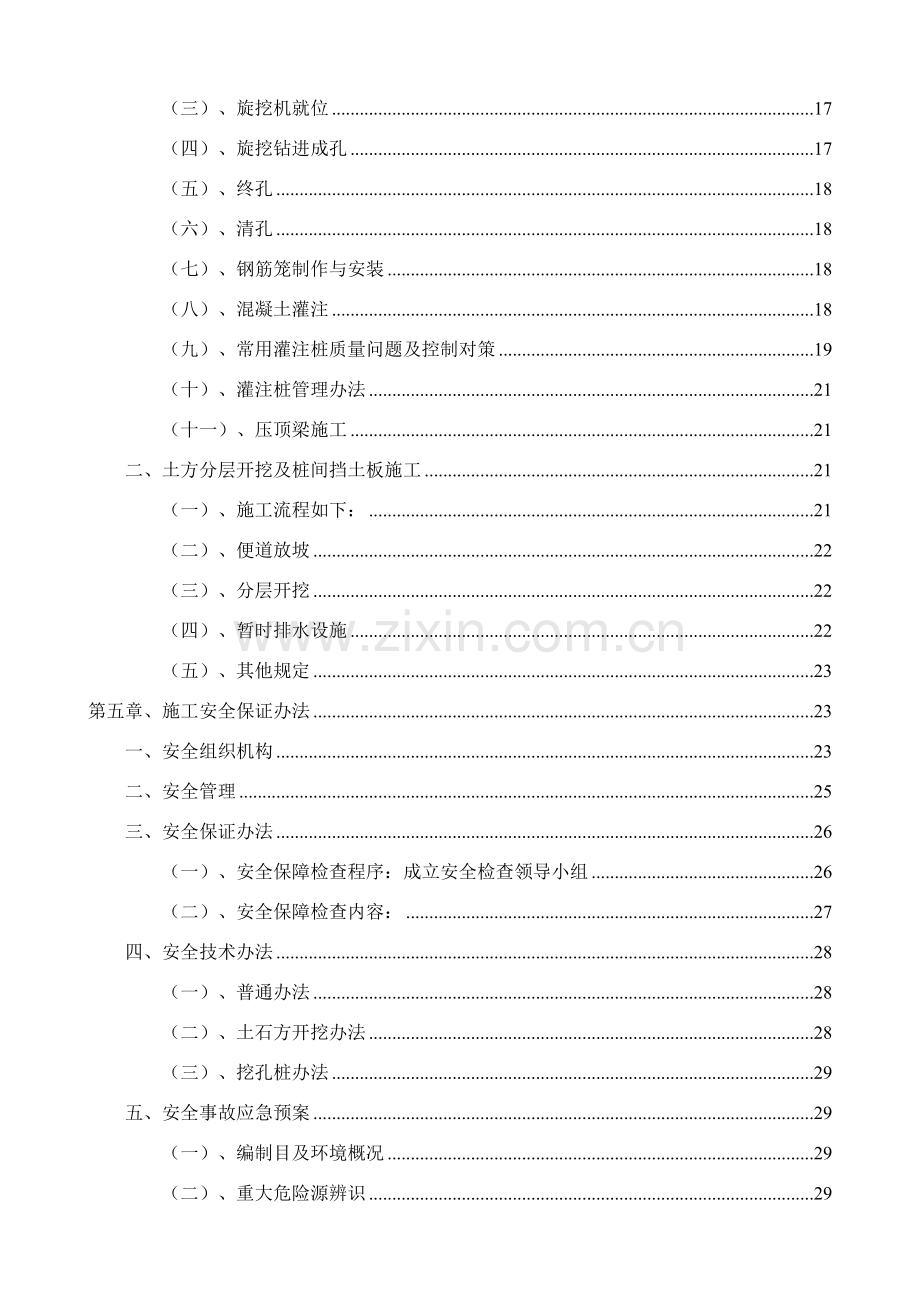

2、、旋挖桩施工工艺流程图 :15(二)、桩位测量及定位16(三)、旋挖机就位17(四)、旋挖钻进成孔17(五)、终孔18(六)、清孔18(七)、钢筋笼制作与安装18(八)、混凝土灌注18(九)、常用灌注桩质量问题及控制对策19(十)、灌注桩管理办法21(十一)、压顶梁施工21二、土方分层开挖及桩间挡土板施工21(一)、施工流程如下:21(二)、便道放坡22(三)、分层开挖22(四)、暂时排水设施22(五)、其他规定23第五章、施工安全保证办法23一、安全组织机构23二、安全管理25三、安全保证办法26(一)、安全保障检查程序:成立安全检查领导小组26(二)、安全保障检查内容:27四、安全技术办法
3、28(一)、普通办法28(二)、土石方开挖办法28(三)、挖孔桩办法29五、安全事故应急预案29(一)、编制目及环境概况29(二)、重大危险源辨识29(三)、应急救援工作原则30(四)、应急救援工作组织30六、基坑监测32七、环保办法32第六章、劳动力筹划33 第一章、工程概况一、工程简况:工程名称:永川区人民医院红河分院天然气分布式能源项目-能源站工程工程地点:重庆市永川区设计单位:中机中联工程有限公司建设单位:重庆瑞宝永燃能源服务有限公司监理单位:重庆恒佳工程技术征询有限公司总包单位:国家电投集团远达环保工程有限公司施工单位:四川煤矿基本建设工程公司二、工程设计概况: 本工程共计1155.
4、3平方米,构造形式桩基本、剪力墙构造,地上2层,地下-层。所有为现浇楼面,檐口最高8.5 m。构造抗震级别为三级。 本项目以天然气为燃料,燃气内燃机作为原动机,驱动发电机发电,产生高品位电能,为医院提供某些电源。为了提高能源运用率,夏季和过渡季原动机释放热量经烟气热水型溴化锂吸取式冷热水机组产生冷冻水作为医院空调基本冷源,局限性某些由离心式冷水机组补充;冬季,原动机释放热量经烟气热水型溴化锂吸取式冷热水机组和换热器产生热水作为建筑采暖热源;同步为医院供应生活热水。场地内地下没有管网,线缆等埋藏物。西南侧15米外为永川汇龙大道都市道路;西北侧建筑红线外为社区公路,12米外为社区住宅楼;东北侧5米
5、外为拟拆除医院住宅楼;东南侧4米外为医院门诊楼及地下车库。场地周边地形复杂,交通以便,拟建场地某些为回填土,场内地势平整。基坑东南侧边坡放坡坡率缓于1:1.5;其他三方采用构造支护。三、工程规模及重要内容: 1、本次编制内容为永川区人民医院红河分院天然气分布式能源项目能源站深基坑开挖工程,其中基坑周长约110m,坑深8m。环境高程316,基坑开挖深度相对于士0.000mm标高为-8米。 2、项目地块南北向长约34m,东西向长约21m,呈方形,土石方工程量约5712立方米;其中石方约200立方米,土方约5512立方米。场地西南侧为都市道路汇龙大道,交通以便,拟建场地某些为回填土,场内地势平整。四
6、、地质水文资料(一)、工程地质条件 1.1地形地貌 勘察区现状为回填地形,地形坡角普通在05之间。地面标高在315.50m(ZY9)316.29m(ZY3)之间,相对高差约0.79m左右。 综上所述,拟建区地形地貌简朴。 1.2气象、水文 场地位于重庆市永川开发区,交通便利。勘察区属亚热带季风气候区,温暖湿润,四季分明,年均气温17.518.5,极端气温1.841.9,四季分明。年平均降雨量1141.8mm,降雨重要集中于5-9月,且常有雷阵暴雨。春冬多雾,雾日最长达148天。年平均相对湿度80%,绝对湿度17.6mb。常年风速较小,以偏西北风见多,最大风速为28.4m/s(摘自重庆气象简报)
7、。 1.3地质构造场内构造属东山背斜南东翼,岩层呈单斜产出,层面平直光滑,无胶结,结合限度很差,属软弱构造面,产状10515,岩层变化总体不大。在岩层中测得裂隙重要有两条:产状为21065,裂面平直,间距2-4m,延伸3m,裂隙宽1-10mm ,结合限度差,属软硬性构面。产状为 32070,裂面平直,间距1-3m,延伸5-8m,裂隙宽0.5-12mm,裂面为泥质充填,结合限度差,属硬性构造面。场地构造裂隙总体不发育。调查区内及附近周边未见构造断层通过。 1.4地层岩性场内揭露地层岩性重要为第四系全新统素填土(Q4ml)、残坡积层粉质粘土(Q4el+dl)及侏罗系中统沙溪庙组泥岩、砂岩(J2s)
8、,基岩按风化限度划分为强风化带、中档风化带。 现自上至下分述如下: 素填土:杂色,重要由块石和粉质粘土构成,土石比约7:3-8:2,块石最大粒径约18mm,稍湿、稍密,由机械推填而成,填龄局限性5年,场地均有分布,分布厚度:3.5(ZY3)6.6m(ZY7)。 粉质粘土:红褐色,重要由粘粒构成,可塑,韧性、干强度中档,无摇震反映,稍有光泽,场地均有分布,分布厚度:1.8(ZY7)3.4m(ZY4)。 强风化带岩石:岩性为紫红色泥岩、暗紫红色砂岩,岩石裂隙发育,质软,破碎,岩芯不完整,岩石构造构造被风化破坏,岩芯多呈碎块状,厚度1.3(ZY9)2.2m(ZY5)。 中档风化带岩石:泥岩紫红色,泥
9、质构造,中厚层状构造,粘土矿物为主,局部含砂质团块或条带,岩体较完整,节长11-30cm。 砂岩暗紫红色,细粒构造,钙泥质胶结,中-厚层状构造,局部泥质胶结,质软,岩体较完整,节长10-22cm。(二)、水文地质条件 2.1在钻探范畴内,场地地层构造上覆土层为第四系全新统人工填土(素填土)和残坡积粉质粘土,下伏基岩为侏罗系中统沙溪庙组泥岩和砂岩。泥岩、粉质粘土为相对隔水层,砂岩、素填土为含水层,赋水条件差;从场区水文地质条件分析,场区地势总体较平坦,地表水不易排泄。地下水类型属上层滞水,据现场水文地质观测,场地内钻孔多呈干孔状态。并在ZY3作简易抽水实验,数筒即干,24小时后,未见恢复水位。故
10、场地在钻探控制深度范畴内地下水贫乏,水文地质条件简朴。由于场地有基坑开挖,雨季时,容易汇集雨水,建议做好降水井等降水排水办法,同步采用有效防渗办法对污水、废水、脱氯池作防渗解决。 据现场地面调查和附近工程调查表白:依照规范岩土工程勘察规范(GB50021-)()鉴定,地下水及地基土对混凝土构造有微腐蚀,对钢筋混凝土构造中钢筋有微腐蚀,对钢构造有微腐蚀。 2.2不良地质现象 依照现场地质调查及钻探揭露,场内及邻近未发现滑坡、崩塌、泥石流等不良地质现象。 (三)、场地岩土物理力学特性 3.1、素填土:杂色,分布于整个场地,据场地实际状况,在ZY1、ZY2、ZY5、ZY6、ZY7、ZY8六孔作重型动
11、力触探测试,以进一步评价填土工程特性。实验成果详见表3.1-1。表3.1-1 重型(N63.5)动力触探成果登记表 土层名称孔号实验厚度(m)锤击数变异系数平均值厚度加权平均值密实度素填土ZY 13.75.140.4275.275.27稍密ZY24.45.220.432ZY 53.85.280.419ZY64.05.560.431ZY 74.45.170.430ZY83.85.250.418 经杆长校正后,每贯入10cm锤击数,其最小值为1.0,最大值为10.9,平均值为5.27,厚度加权平均值5.27,变异系数0.4180.432,可鉴定场地素构造稍密,均匀性差。建议场地素填土天然重度(经验
12、值)取20.00KN/m3,饱和重度(经验值)取20.50KN/m3,粘聚力天然状态取5KPa,饱和取0KPa,天然综合内摩擦角取30,饱和综合内摩擦角取25。 3.2、粉质粘土:红褐色,呈可塑状态。该土层厚薄较薄,且不均,故未取样实验。依照现场状况并结合本地经验,建议天然重度(经验值)取19.00KN/m3,地基承载力(经验值)取150KPa。 3.3、强风化带:场地内强风化带岩石构造不清晰,岩石破碎,取样困难,故未取样实验。据现场鉴别岩芯及结合经验,建议强风化带岩石地基承载力特性值(经验值):泥岩(强风化状)取300kPa,砂岩(强风化状)取350kPa;建议强风化带岩石天然重度(经验值)
13、:泥岩(强风化状)取24.50KN/m3,砂岩(强风化状)取23.50KN/m3。 3.4、中风化带:场地中档风化带岩石为泥岩、砂岩,岩体较为完整,是良好基本持力层。通过对场地中档风化带岩石取样作天然重度、天然、饱和单轴抗压强度实验,岩石抗压强度原则值采用概率记录法进行计算(岩土工程勘察规范GB50021-() (14.2.41)公式),公式如下:k=sms=式中:f:岩土参数原则差m:岩土参数平均值k:岩土参数原则值:岩土参数变异系数。岩石参数实验成果详见表3.1-2。3.1-2 中档风化带岩石抗压强度成果登记表岩石名称实验项目记录数目岩样编号抗压强度单值(Mpa)数据分布范畴平均值(Mpa
14、)软化系数原则差变异系数原则值(Mpa)泥 岩天 然9ZY1-A1-A66.15 6.78 5.59 4.30 5.84 0.53 0.72 0.12 5.39 ZY6-A1-A65.75 6.27 5.35 ZY7-A1-A66.40 6.00 4.30 6.78 饱 和9ZY1-A1-A63.32 3.88 3.12 2.10 3.11 0.56 0.18 2.76 ZY6-A1-A63.19 3.86 2.96 ZY7-A1-A63.00 2.60 2.10 3.88 砂 岩天 然9ZY1-S1-S624.70 26.40 23.80 16.80 21.27 0.78 3.320.16
15、19.14ZY6-S1-S622.30 20.40 20.90 ZY9-S1-S616.80 18.70 17.40 26.40饱 和9ZY1-S1-S618.20 20.00 17.80 10.80 15.08 3.18 0.21 13.09 ZY6-S1-S616.00 13.90 14.70 ZY9-S1-S610.80 13.00 11.30 20.00 3.5、岩体基本质量级别 据野外岩芯鉴别和计算记录成果:中档风化泥岩饱和单轴抗压轻度原则值2.76MPa,按坚硬限度划分为极软岩,按较完整岩体,岩体基本质量级别划分为类;中风化砂岩饱和单轴抗压轻度原则值13.09MPa,按坚硬限度划分
16、为软岩,按较完整岩体,岩体基本质量级别划分为类。 3.6、岩土参数选用及建议 据实验成果记录分析,本次勘察野外鉴别及地区经验,本工程场地设计所需各岩土参数建议取值详见表3.1-3。 本次钻探揭露粉质粘土岩土参数参照地区经验进行取值;强风化基岩地基承载力特性值依照野外鉴别按地区经验取值;中档风化岩石地基承载力特性值fa按建筑地基基本设计规范GB50007-规定公式计算(按饱和单轴抗压强度原则值折减,岩体较完整,折减系数取0.33)。 暂时边坡坡率值按关于规范和重庆地区经验取值。表3.1-3 岩土设计参数建议取值项目岩土名称天然重度(kN/m3)饱和重度(kN/m3)岩石单轴极限抗压强度原则值(M
17、Pa)基地摩擦系数水平抗力系数(MN/m3)水平抗力系数比例系数(MN/m4)地基承载力特性值fa(kPa)暂时基坑坡率值天然饱和素填土20.00*20.50*/6*/1:1.5粉质粘土19.00*/0.20 /14*150*1:1.25强风化泥岩24.50*/0.3020*/300*1:0.75中风化泥岩25.50*5.392.760.4040*/910.81:0.5强风化砂岩23.50*/0.3520*/350*1:0.75中风化砂岩24.60*19.1413.090.45140*/4319.71:0.5(四)、场地稳定性及建筑适当性评价 4.1地震效应评价 依照建筑抗震设计规范GB500
18、11-附录A,本区抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组。依照建筑抗震设防分类原则GB50223,建筑物抗震设防类别应不低于原则设防类(丙类),应按本地区抗震设防烈度拟定其抗震办法和地震作用,属普通建筑,可按原则设防。各拟建物按不利原则考虑,地震效应详细评价详见表4.1-1:表4.1-1 各拟建楼土层等效剪切波速及场地类别划分表拟建物名称环境标高(m)se计算位置填土粉质粘土整平后覆盖层最大厚度(m)等效剪切波速(m/s)建筑场地类别场地土类别设计特性周期(s)抗震地段划分厚度(m)波速(m/s)厚度(m)波速(m/s)能源/污水解决站316.00ZY52.
19、941202.81505.74132.97软弱土0.35普通地段废水解决池316.00ZY52.941202.81505.74132.97软弱土0.35普通地段脱氯消毒池316.00ZY92.001203.21505.20136.84软弱土0.35普通地段注:上述土层剪切波速为地区经验值。 据表4.1-1计算成果表白:场地类别均为类,软弱土,设计特性周期为0.35s,属对抗震普通地段。 拟建场地设防烈度为6度,区内未见也许液化砂土分布,地势平坦,地震作用对岩、土层影响小,在地震作用失稳也许性较小。 4.2基坑边坡评价 拟建场地按照设计标高整平后,将形成高3.50-4.00m土质边坡。详细评价详
20、见表11。 4.3邻近建(构)筑物影响评价 拟建场地南东侧直线距离约5m处为医院已建门诊楼,高22.35m,层高-1F/6F,设计地坪标高为316.10m。勘查区基坑为土质边坡,且坡高较低,对相邻构筑物影响小。对场地回填整平后,修建解决池时,应修建挡墙支挡,即先支挡再开挖(采用桩板挡墙支档),同步对相邻建筑物稳定进行监测,以此来保证已有建筑物安全。 4.4场地稳定性及建筑适当性评价 场地按0标高及环境标高整平后,对基坑边坡解决后,场地与地基稳定,适当本工程建设。(五)、地基评价 5.1地基均匀性评价 5.1.1素填土:重要由块石、粉质粘土构成,土石比约7:3-8:2,块石最大粒径约18mm,场
21、区均有分布,厚薄不均匀,均匀性差,重要靠自重应力固结,密实度为稍密,其工程特性差,承载能力低。 5.1.2场地粉质粘土呈可塑状态,该层局某些布,厚薄不均,其工程特性差,承载能力低。 5.1.3基岩为良好基本持力层,其地基力学性质较好;强风化泥岩地基承载力经验特性值取300KPa,强风化砂岩地基承载力经验特性值取400KPa;中风化泥岩天然单轴抗压强度原则值为5.39MPa,中风化砂岩饱和单轴抗压强度原则值为13.09MPa。 5.2岩土层承载能力评价 特殊土素填土:未经碾压密实,具湿陷性,压缩性,不均匀性,透水性,工程特性差,承载力低; 粉质粘土:厚度较薄,分布不均匀,承载力低; 强风化基岩岩
22、体破碎-较破碎,重要呈碎块状少量短柱状,力学性能较好,承载能力较高; 中档风化基岩,岩体较完整,岩体基本质量级别为类,力学性能好,承载能力高。 5.3持力层选取及基本型式建议 素填土:厚度不均匀,构造稍密,不适当选做基本持力层。 粉质粘土:厚度不均匀,不适当选做基本持力层。 强风化带岩石:构造构造被风化破坏严重,裂隙发育,按0设计标高整平后,依照埋藏深度及拟建物状况,可选作某些拟建物浅基本持力层。 中档风化带岩石:岩体较完整,力学性质较好,是拟建物良好基本持力层。 据工程地质勘察技术委托书,拟建物为砖混构造,拟采用桩筏基;拟建楼整平至各自设计地坪高程后其持力层岩性、持力层埋深及基本型式建议详见
23、下表(表5.3-1)。表5.3-1 基本型式建议拟建物名称层数构造类型持力层埋深(m)持力层岩性建议基本型式能源/污水解决站-1/2F砖混6.71-11.94中风化基岩桩筏基废水解决池/砖混10.38-4.94中风化基岩桩筏基脱氯消毒池/砖混9.50-11.94中风化基岩桩筏基备注:1、桩筏基本设计时,统一取中档风化带砂岩饱和抗压强度原则值13.09Mpa;泥岩天然抗压强度原则值5.39 Mpa,供设计使用。 当采用桩筏基本时,单桩竖向极限承载力原则值建议按建筑桩基技术规范JGJ 94-第5.3.9条公式计算。后期回填土应考虑负摩阻力,负摩阻力系数取0.30,建议设计采用有效隔离办法,以减少或
24、消除负摩阻力影响(采用压实填土,当压实系数0.94时,可不考虑负摩阻力影响。)桩周土侧阻力原则值:强风化带基岩取150Kpa。 5.4桩基成桩可行性评价及桩施工条件分析建议 场地内分布土层有素填土(稍密),厚度约3.56.6m、粉质粘土(可塑)厚度约1.83.4m。由由于某些地段土层厚度较大,人工挖孔桩施工难度大;且依照市建委有关规定,建议不采用人工挖孔桩。依照场地条件,建议采用机械成孔桩工艺。机械成孔桩有施工噪音扰民和泥浆污染环境,注意控制泥浆污染。若一定要采用人工挖孔桩,必要先进行人工挖孔桩可行性专项论证。 由于土层及碎块石等影响;旋挖桩施工容易产生偏心、垮孔、沉渣厚度过大、混凝土离析等现
25、象,施工中应加强护壁办法,应严格控制桩底沉渣,浇筑过程中应控制浇筑管提高速度并在浇筑管底端设立浇筑盖。施工过程中应加强桩身垂直度、沉渣、桩身质量和桩端持力层检查。 5.5特殊岩土评价拟建场地内特殊岩土为素填土、粉质粘土,未见其他特殊岩土。拟建场地内素填土,重要由块石、粉质粘土等构成,土石比约7:3-8:2,未经碾压密实,密实度为稍密,均匀性差;场地及附近周边未见污染源,地下水及地基岩、土对混凝土及混凝土中钢筋、对钢构造具微腐蚀性。(六)、结论及建议 6.1结论 6.1.1拟建场地及邻近未发现危岩崩塌、滑坡、泥石流等不良地质作用。场地与地基稳定,适当本工程建设。 6.1.2场地内桩孔(坑)雨季施
26、工时,桩孔(坑)内有地下水及地表水,故基本施工时需加强排水办法。地下水及各岩、土层对混凝土构造、对混凝土中钢筋、对钢构造具微腐蚀性。 6.1.3场地抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组。依照建筑抗震设防分类原则GB50223,抗震设防类别应不低于原则设防类(丙类),应按本地区抗震设防烈度拟定其抗震办法和地震作用。拟建场地内见也许液化砂土分布,地势平坦,地震作用小,在地震作用下岩、土层失稳也许性较小。 6.2建议 6.2.1施工顺序:先平场至设计地坪标高及环境标高位置再对拟建场地内基本进行施工。 6.2.2建议在场地周边及内部设立良好排水系统,避免地表及大气
27、降水汇聚渗入地基对地基及基本导致不良影响。 6.2.3采用桩筏基本(人工挖孔桩)时,应按重庆市(162)文规定进行专家专项论证,方可实行,并对上部土层及易破碎强风化带砂岩段采用加筋砼护壁办法,以防止孔壁垮塌,并加强通风办法,严防沼气中毒。雨季施工时,桩孔内有大量积水,应及时进行抽排,并采用积极有效防治办法,(采用钻孔降水)设计及施工单位严格执行DBJ50-200-桩基设计及施工有关内容,保证井下作业人身安全。 6.2.4 场地内基本施工时,应加强施工安全管理,独立柱基注重基坑壁安全,并采用恰当支护办法,(深度2.5m)或严格采用暂时放坡办法。 6.2.5采用桩基本时,应对桩基与填土进行有效隔离
28、,否则应考虑填土不均匀沉降对桩侧引起负摩阻力。场地内中档风化岩石其物理力学性质指标具备一定变异性,施工时也许在局部地段或某些桩位岩石抗压强度实测值略低或高于原则值状况,建议设计时予以考虑并预留调节办法,本报告中岩石强度参数原则值是依照岩石室内实验成果按规范规定记录得出,是反映场地内岩石整体特性代表值,与详细基本桩位实测值会存在一定差别,在此提请本报告使用单位予以注意。 6.2.6建议加强施工(验)槽工作,应特别加强对各建筑物桩端持力层检测以及施工验槽,以保证工程安全。 6.2.7建议在施工过程中对地质条件进行进一步校核、取样检查。五、基坑支护工程周边影响及应对办法(一)、周边环境对基坑影响 西
29、南侧15米外为永川汇龙大道都市道路;西北侧建筑红线外为社区公路,12米外为社区住宅楼;东北侧5米外为拟拆除医院住宅楼;东南侧4米外为医院门诊楼及地下车库。场地周边地形复杂,交通以便,拟建场地某些为回填土,场内地势平整。基坑东南侧采用自然放坡,放坡坡率缓于1:1.5;其他三方采用构造支护。(挡土墙和边坡支护做法参见由建设单位委托设计单位出具施工图) 附施工场地平面布置图。 边坡周边不安全因素有:回填土方较厚,稳定性较差,边坡高度较大;基坑东北侧为工地施工堆料场、加工场,某些材料沿围墙堆码,都对基坑产生额外荷载;基坑边坡受雨水等地表水冲刷渗入,基坑边暂时施工等是潜在不安全因素。(二)、应对办法 2
30、.1基坑土石方施工不得欠挖,禁止超挖,标高开挖偏差150mm,边坡和边线容许偏差为100mm,但边坡不得挖陡;平基完毕达到设计标高后,在其周边设立一条暂时排水沟和降水井,采用降排水办法。 2.2对于基坑边暂时建筑、堆码材料,暂时荷载应在基坑承载安全范畴之内,离基坑边有足够安全距离,并在基坑开挖过程中规定对其暂时建筑进行观测,一旦浮现变形裂缝或沉降过大,规定其及时采用补救办法;若暂时荷载超过基坑可承受荷载,则规定临边暂时施工荷载撤出或减少到容许范畴。 2.3为了保证工地人员安全,施工场地内不设立员工宿舍。对于本基坑开挖后也许会使基坑四周边坡产生土方开裂或垮塌,项目部将组织专门人员每日进行观测,若
31、沉降过大,将联合设计院及甲方采用补救加固办法。 2.4依照边坡支护,结合基坑排水规定在其边坡顶,基坑低形成排水沟、集水坑集中排水,设立大功率水泵抽水,保证积水及时排出。 2.5为保证施工安全,土石方开挖采用逆作发法分段施工。每段开挖宽度25米,高度土质边坡高度不超过2米,岩质边坡开挖高度不超过3米,每段开挖到设计宽度和高度后,转入支护桩及桩间挡板工序施工。第二章、编制根据一、深基坑支护工程施工图及深基坑支护设计文献。二、地勘及有关资料、施工现场实际环境状况。三、拟投入本工程施工技术力量和施工机械设备。四、我公司近年积累类似工程施工经验。五、本工程涉及施工技术、安全、文明、质量验收方面原则和规范
32、、规程及法规文献等。1、建筑边坡工程技术规范 (GB50330-) 2、锚杆喷射混凝土支护技术规范 (GB50086-) 3、建筑地基基本施工质量验收规范 (GB50202-) 4、建筑基坑支护技术规程 (JGJ120-)5、建筑施工安全检查原则 (JGJ59-); 6、施工现场暂时用电安全技术规范 (JGJ46-);7、建筑施工土石方工程安全技术规范 (JGJ180-);8、建筑基坑工程监测技术规范 (GB50497-);9、建筑施工现场环境与卫生原则 (JGJ146-);10、生产经营单位生产安全事故应急预案编制导则(GB/T29639-);11、生产过程中危险及有害因素分类代码 (GB/
33、T13861-)12、建筑深基坑工程施工安全技术规范 (JGJ311-);13、高处作业安全技术规范 (JGJ80-);14、建筑机械使用安全技术规程 (JGJ33-)14、危险性较大分某些项工程安全管理办法(建质87号);15、重庆市建委关于认真贯彻贯彻进一步规范重庆市高切坡、深开挖、高填方项目管理若干规定告知(渝建发76号)16、关于印发危险性较大分某些项工程安全管理实行细则告知 渝建发16号第三章、施工筹划一、管理目的(一)、质量目的 本工程施工中我司严格按照建筑地基基本工程施工质量验收规范(GB50202-)进行质量验收和建筑工程施工质量验收统一原则(GB50300-)进行质量评估,规
34、定一次性达合格原则。(二)、工期目的 结合本工程基坑施工特点,对本工程施工组织、管理进行了细致谋划,对每一道工序安排做到科学合理,高效紧凑,在保证施工质量目的前提下,拟定该基坑土石方开挖和边坡支护进行交叉流水作业,保证工程工期70个日历天。(三)、环保和安全文明施工目的: 按建筑施工安全检查原则(JGJ59-)、建筑机械使用安全技术规程(JGJ33-)、施工现场暂时用电安全技术规范(JGJ46-)和建筑施工扣件式钢管脚手架安全技术规范(JG130-)规定实现现场达标,杜绝死亡、重伤、重大设备、交通及火灾事故,基本施工阶段安全核验达优良原则。 1、工程开工前须向本地环保部门办理排污申报,污染物排
35、放达标。 2、严格遵守施工扬尘污染控制有关规定,特别是控制好基本土石方施工扬尘污染。开工前必要硬化入口,做好车辆冲洗设施,排水设施、沉砂井等,运送车辆必要冲洗干净且密闭解决后方能驶出建筑工地。禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草等会产生有毒、有害烟尘和恶臭气体物质。设专人负责对驶出施工现场车辆车轮进行清洗并检查装载物(土石、垃圾等)与否稳妥,还负责施工现场出入口清洁卫生,以免污染环境。 3、杜绝重大环境事故、投诉事件。因持续作业需夜间必要经环保部门批准,对噪音污染应采用控制办法。 4、实行原则化管理,严格实行各项规章制度。二、施工布置 为了保证如期完毕施工任务,考虑各方面影响因
36、素,充分酝酿任务,人力资源、时间、空间总体布局,制定如下布置原则。(一)、施工布置指引思想 我司对工程将以“一流管理、一流质量、一流服务”为主导思想,对合同范畴工作内容进行科学管理和精心组织施工,按期保质完毕。为此,咱们将做到: 1、组建现场管理领导班子,全面履行对业主承诺和本工程施工承包合同。 2、认真搞好施工准备,创造良好施工条件和内外部良好环境。 3、实行动态目的管理制度,环绕方针目的开展动态管理,并层层贯彻。 4、建立全面质量管理体系,以此为中心点,开展质量管理工作,自始自终将施工质量控制在受控状态。(二)、施工资源布置 1、时间上布置原则一季节施工考虑 依照现场实际和施工进度安排,本
37、工程基本工程施工正值秋季进行,由于该季节雨水较多,尽量保持排水系统畅通,为保证边坡和回填土体得稳定防止地表水冲刷渗入,必要时采用塑料布遮盖边坡土体;合理调节上下班时间,以保持充分睡眠,并做好工人防暑工作。 2、材料与设备筹划 1)、重要材料数量表序号材料名称型号及规格数量单位备注1桩芯混凝土C30499.4462m32钢筋笼钢筋162552215.55kg3钢筋笼箍筋1010985.53kg4声测管311.4m5板混凝土C3067.125m36板混凝土模板268.5m27板钢筋横向123801.706kg8板钢筋竖向122765.765kg9板钢筋拉筋8153.576kg10面板基本砼C308
38、.95m311面板基本模板17.9m212面板基本钢筋16878.48kg13面板基本箍筋10401.5707kg14压顶梁砼量C3019.69m315压顶梁砼模板71.7m216压顶梁钢筋201600.975kg17压顶梁钢筋161955.173kg18压顶梁箍筋 121151.037kg19压顶梁箍筋 121016.958kg20压顶梁拉筋 12121.9846kg 2)、重要机械设备配备表序号设备名称型号及规格数量单位备注1挖掘机PC300-51台2长臂挖掘机Pc8001台3旋挖机GZB-6001台4推土机1台5电焊机BXL-5001台6钢筋切断机GQ451台7钢筋弯曲机GW401台8钢
39、筋直螺纹滚丝机HG8-40B4 台9电动切割机DYJ321台10汽车吊QY-20t1台11自卸汽车CQ30-2903辆12木工压刨床MB2061台13木工圆锯机MJ2251台14插入式振捣器ZG503台15潜水排污泵50m3/h2台 3)、检测设备投入筹划序号设备名称型号规格单位数量备注1激光全站仪SET3110台12激光测距仪HP4台13水准仪S3台34混凝土试模原则组95超声波检测仪台16钢卷尺50m把17坍落度筒原则件1第四章、施工工艺技术一、悬臂桩及压顶梁施工工艺(一)、旋挖桩施工工艺流程图 :桩基施工方案报工程师批准搭设钻孔平台或平整场地测量放样桩位精准放样桩位精准放样取土实验埋置护
40、筒商品砼到场砼迅速搅拌塌落度实验报监理工程师审批自检或工程师检查制备钢筋钻孔、清孔终孔检查:孔深、孔径、沉淀厚度退货取样实验钢筋笼制作自检成型尺寸作下钢筋笼、导管工程师检查撤出钢筋笼和导管再检查沉淀厚度灌注水下砼试块制作经工程师批准采用补救办法或报废钻孔桩质量自检工程师审批压顶梁施工(二)、桩位测量及定位 由规划交点后提供定位基准点和水平高程点,经测量校核无误后做好永久性标志和保护,建立测量网络,绘出测量成果图,转点至施工现场不受施工影响地方做好标记和保护,并在此基本上用全站仪测出本工程桩位中心点。(三)、旋挖机就位 桩机就位前,要事先检查桩机性能状态与否良好,保证桩机正常工作,保证桩位附近场
41、地平整坚实,把桩机开到桩位旁,螺旋钻头尖端正对桩位标注点。旋挖桩机停位回转中心距孔位34.5之间,在容许状况下,变幅油缸尽量将桅杆缩回,这样可以减小钻机自重和提高下降脉动压力对孔影响,检查在回转半径与否有障碍物影响回转。(四)、旋挖钻进成孔 1)旋挖钻成空是通过底部带有活门桶式回转破碎岩土,并直接将其装入钻斗内,然后再由钻机提高装置和伸缩钻杆将钻头提出孔外卸土,这样循环往复,不断取土卸土,钻孔深度达到3m时安顿护筒保护孔口,再重新校准桩心后继续钻孔作业直至钻至设计深度。 2)对粘结性好岩土层,可采用干式或清水钻进工艺,无需泥浆护壁。而对于松散易塌地层,或有地下水分布,孔壁不稳定,必要采用回填C15砼待稳定后再次钻进工艺。 3)成孔前必要检查钻头保径装置,钻头直径,钻头磨损状况,施工过程对钻头磨损超标及时更换
