管道疏通综合项目施工专项方案.doc

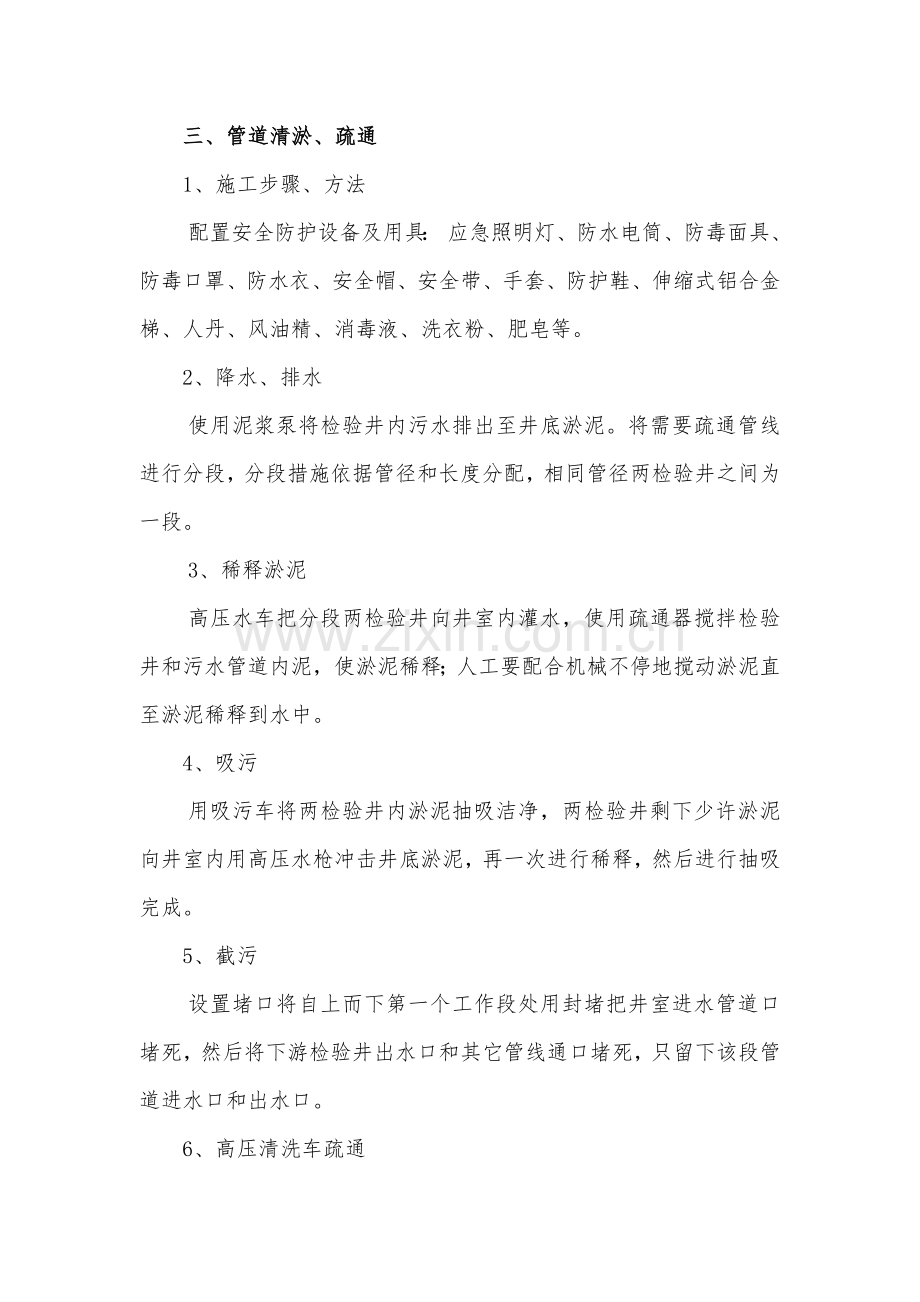

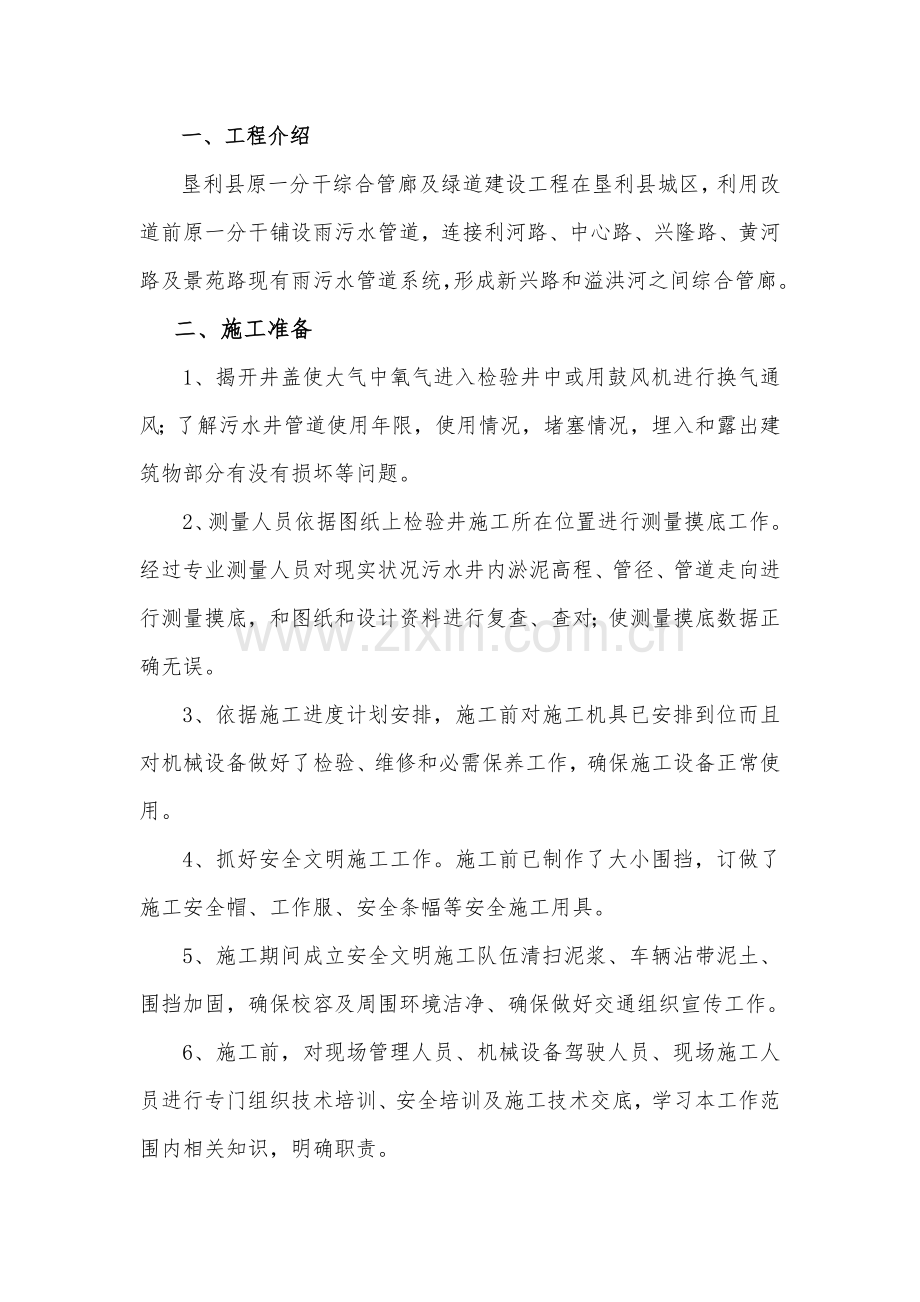

一、工程介绍垦利县原一分干综合管廊及绿道建设工程在垦利县城区，利用改道前原一分干铺设雨污水管道，连接利河路、中心路、兴隆路、黄河路及景苑路现有雨污水管道系统，形成新兴路和溢洪河之间综合管廊。二、施工准备1、揭开井盖使大气中氧气进入检验井中或用鼓风机进行换气通风；了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有没有损坏等问题。2、测量人员依据图纸上检验井施工所在位置进行测量摸底工作。经过专业测量人员对现实状况污水井内淤泥高程、管径、管道走向进行测量摸底，和图纸和设计资料进行复查、查对；使测量摸底数据正确无误。3、依据施工进度计划安排，施工前对施工机具已安排到位而且对机械设备做好了检验、维修和必需保养工作，确保施工设备正常使用。4、抓好安全文明施工工作。施工前已制作了大小围挡，订做了施工安全帽、工作服、安全条幅等安全施工用具。5、施工期间成立安全文明施工队伍清扫泥浆、车辆沾带泥土、围挡加固，确保校容及周围环境洁净、确保做好交通组织宣传工作。6、施工前，对现场管理人员、机械设备驾驶人员、现场施工人员进行专门组织技术培训、安全培训及施工技术交底，学习本工作范围内相关知识，明确职责。三、管道清淤、疏通1、施工步骤、方法配置安全防护设备及用具：应急照明灯、防水电筒、防毒面具、防毒口罩、防水衣、安全帽、安全带、手套、防护鞋、伸缩式铝合金梯、人丹、风油精、消毒液、洗衣粉、肥皂等。2、降水、排水使用泥浆泵将检验井内污水排出至井底淤泥。将需要疏通管线进行分段，分段措施依据管径和长度分配，相同管径两检验井之间为一段。3、稀释淤泥高压水车把分段两检验井向井室内灌水，使用疏通器搅拌检验井和污水管道内泥，使淤泥稀释；人工要配合机械不停地搅动淤泥直至淤泥稀释到水中。4、吸污用吸污车将两检验井内淤泥抽吸洁净，两检验井剩下少许淤泥向井室内用高压水枪冲击井底淤泥，再一次进行稀释，然后进行抽吸完成。5、截污设置堵口将自上而下第一个工作段处用封堵把井室进水管道口堵死，然后将下游检验井出水口和其它管线通口堵死，只留下该段管道进水口和出水口。6、高压清洗车疏通使用高压清洗车进行管道疏通，将高压清洗车水带伸入上游检验井底部，把喷水口向着管道流水方向对准管道进行喷水，污水管道下游检验井继续对室内淤泥进行吸污。7、通风施工人员进入检验井前，井室内必需使大气中氧气进入检验井中或用鼓风机进行换气通风，测量井室内氧气含量，施工人员进入井内必需佩戴安全带、防毒面具及氧气罐。8、清淤在下井施工前对施工人员安全方法安排完成后，对检验井内剩下砖、石、部分淤泥等残留物进行人工清理，直到清理完成为止。然后，根据上述说明对下游污水检验井逐一进行清淤，在施工清淤期间对上游首先清理检验井进行封堵，以防上游淤泥流入管道或下游施工期间对管道进行充水时流入上游检验井和管道中。四、施工次序1、进入施工现场后，避开路口先在两头设置警示牌，沿线摆放警示桩，用小彩旗连接各警示桩，然后将施工现场做好安全防护，并由专员看管疏导交通。2、选择好位置将设备排放整齐有序，打开各检验井进行通风约分钟，打捞各检验井中飘浮物及垃圾，直接装车。3、检验井安鼓风机通风，让空气循环，然后安水泵降水，为了预防污水中飘浮物吸进泵内，降低排水量在水泵进水口绑铁丝网，以阻止进入，在控制住检验井内污水水位情况下继续通风。4、下井清淤：红绳1头系好快速卡扣，用来作应急备用，不能随便拿用，白绳用来下人系安全带，黄绳用来提淤泥，每个检验井配置5人，各有编号及安全责任分工1号、2号、3号、4号、5号：1号：组长负责现场交通安全，警示牌、警示桩、小彩旗、晚上闪光灯部署及维护。2号：井口安全员，检验井不间断送风，通风后，人下井以前，把有害气体探测仪用绳系好，放到井底10分钟后，提上来看多种有害气体数值，达不到要求决不能下井；负责井口周围人员、下井人员配置安全装置是否达成要求，达不到要求果断不能下井；下井人员如有不良反应有1号立即拨打电话：120；110；119等求援。3号：负责调整设备、工具使用和检验井、管道内清理出淤泥垃圾装车处理。4号：负责和井下人员随时保持联络，并把井内淤泥垃圾用绳系桶或装编织袋，提到井口上面，由3号装车；30分钟后换号下井。5号：负责下井，下井前确定本身安全带、安全绳质量完好；有害气体探测仪数值无误；氧气袋氧气充足通畅；下井后负责把检验井及管道内垃圾淤泥清理洁净，确保管道通畅。5、不间断通风，清理好检验井，用高压疏通车对管道进行冲稀，再用竹片或穿线器将两个井连通，然后将绳系在竹片或穿线器1端，将绳带过去，在绳一头系上托泥板，托泥板另一边也系一根长绳（大于两检验井子间距离）托泥板先用小，然后再一步一步用大把管道内淤泥拖出，将淤泥到井口上面，用车外运走。疏经过程尽可能避免破坏原有排水设施，假如碰到坚硬垃圾、正常程序无法疏通时，在两井之间适宜距离将混凝土管道上部开口，用一样方法清除管道内淤泥。具体做法采取人工开挖2米2米工作坑至管顶，在旧管道顶部开口。然后分段截流，污水泵排管道内污水，人工拉铁笼将淤泥拖至排泥口，人工从排泥口将淤泥清除，铁笼从小到大反复拖泥，直至清至管底。旧管道恢复待清完淤泥验收后，在开口处砌离管顶500mm高，1000mm1200mm砖砌检验口，盖钢筋混凝土盖板，用12%灰土分层扎实至路面。6、对管道清淤完成，用高压疏通车对管道进行冲洗。清理现场验收后拆除封堵器撤场。清淤时采取分段流动施工，随清、随验、随封。五、交通组织方法在管道疏通前，施工前进行定位放线、地下调查外，和东营市公路局局取得联络，取得道路关键使用方同意，再行进行施工。依据施工计划向东营市交警部门及东营区城管局办理相关手续。为了便于施工道路通畅确保安全，做以下保护方法。1、依据作业位置在公路上安置锥形筒（贴有反光膜）。2、夜晚必需设红色警示灯。3、天天进行统一检验，不合格者责令限期整改并进行罚款。六、临时用电管理方法1、所采取电线、电缆、装置和装备应符合国家要求采取标准，施工场地地处水网，插座采取防水插座。2、电工必需持证上岗。3、配线和装备带电部件应采取有效保护,以防人和物体受到伤害。电缆经过施工便道时应采取架空保护方法。4、临时动力线、开关盒、插座盒、金属柜和设备外围设施全部要标注操作电压最大值。5、插头和插座在电压和电流不一样电路之间不能交换。6、开关、保险丝和自控线路断路装置应有清楚标识。使其轻易分辩。开关应是安全密封，而且外壳必需接地。保险丝和电路断路器应该对其所保护电路有适合额定值。7、应该为每一条电路提供一个轻易靠近手动操作开关。8、在潮湿场所或室外开关、电路断路器、保险丝板和电机控制器，应放在防雨地方。9、便携式和半便携式电工工具和设备使用时应有显著接地。假如工具被证实是一个双绝缘电动工具，可不需要接地。10、在一个固定位置中半便携式设备，如管道机械、研磨机、探照灯、工作照明灯等应该接地。全部单相延伸地线应经过接地极接地。全部插电连接工具和设备金属部分全部应用地线接地。七、施工安全管理方法1、施工员在下达生产任务同时，必需向施工作业对进行书面安全交底。2、进场前应熟悉现场外围环境，对施工人员进行安全培训，未受教育者，安全人员有权拒绝其上岗。3、清洗车周围按方围挡，路人不得靠近。4、电线采取绝缘导线，开关箱外观保持完整、箱体外涂安全色，停止使用配电箱时切断电源，箱门上锁。5、漏电保护装置、手持电动工具符合国家相关要求。确保工具电源线完好。工具外绝缘完好无损，维修和保管专员负责。6、合理安排施工次序，夜间施工人员白天应确保充足休息时间，做好劳力计划和调配，而且夜间搞好给养后勤保障工作。7、夜间施工时，采取照明车，按要求设置警示灯，确保车辆、行人安全。并设专职安全员加强夜间巡查，确保施工安全。八、防护安全管理方法1、全部施工人员必需戴安全帽，穿反光背心。她特殊工种按要求佩戴好防护用具，靠近施工现场道路，应设置显著警告标志。2、现场作业人员和机械操作手严禁酒后上岗，电工、驾驶员上岗严格遵照相关要求进行作业。3、工地不准随便乱搭不符合防火要求工棚或临时设施。4、学习国家及地方各级消防管理条例，配齐消防设施。5、安全员深入施工现场监督检验，发生问题立即处理。6、加强安全教育，提升施工人员安全意识，自我防范意识、培养安全生产所必需含有操作技能。7、生活用水妥善管理，食堂保持清洁，确保饮水、饮食卫生；预防食物中毒而引发疾病。九、施工现场文明施工方法1、在工程起点处设置统一样式施工标牌，并保持整齐完好。2、场地设有要求施工平面部署图、组织机构图、安全管理制度、安全组织、环卫管理制度等。3、对施工现场多种安全，消防设施及劳动保护器材加强管理，定时进行检验维修，立即消除隐患，确保其安全有效。4、现场立即清理，淤泥外运做到工完、场地清，保持施工现场整齐洁净。5、施工区域内，划分责任区，设标志牌，分片包干到人。6、保持施工现场材料、堆放整齐，成方，成堆，成线；设备摆放在要求区域内，要防雨、防锈；划分好责任区而且区内无积水。编制人： 6月12日
