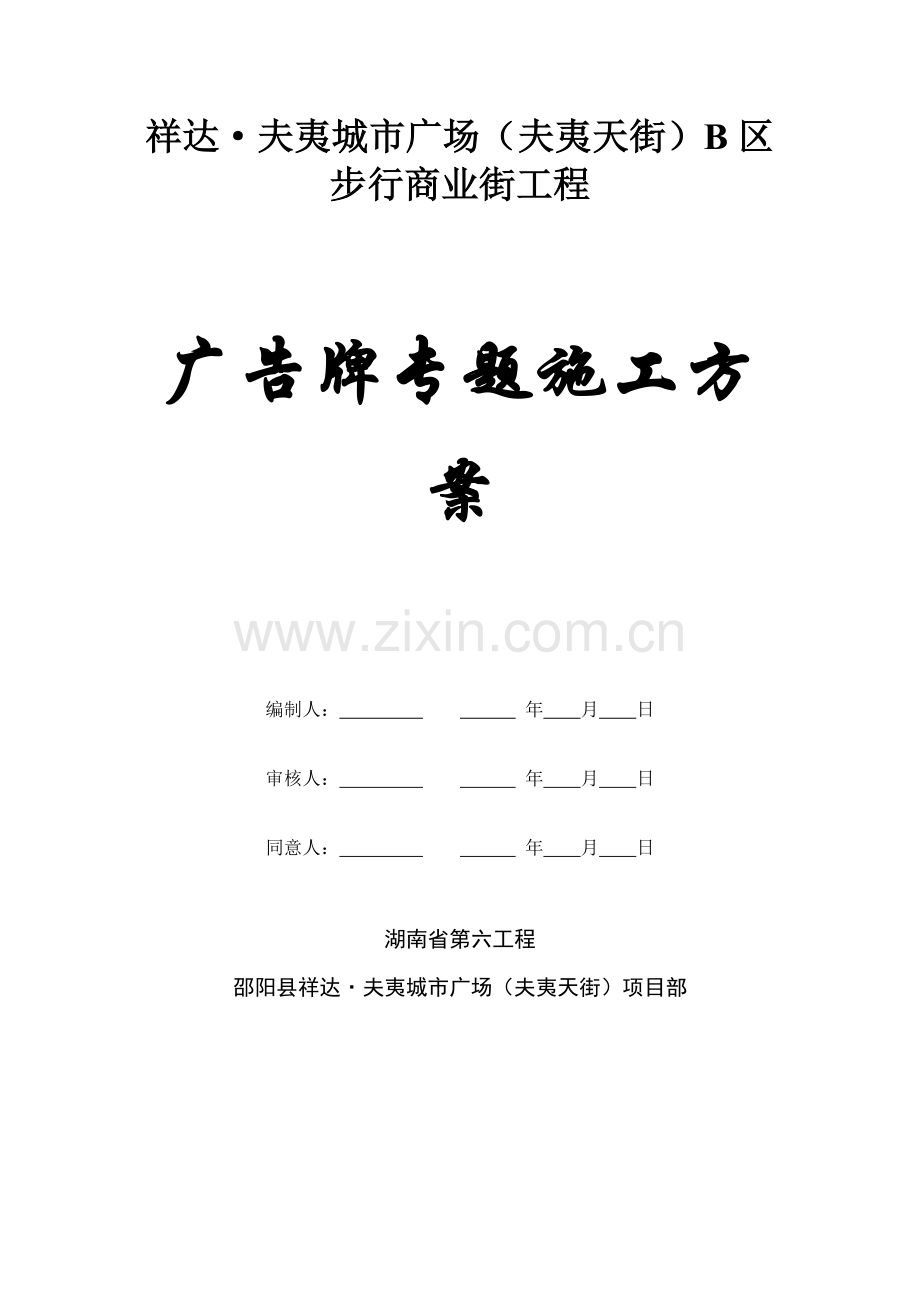

广告牌综合项目施工专项方案.doc

祥达·夫夷城市广场（夫夷天街）B区步行商业街工程

广告牌专题施工方案

编制人： 年 月 日

审核人： 年 月 日

同意人： 年 月 日

湖南省第六工程
邵阳县祥达·夫夷城市广场（夫夷天街）项目部

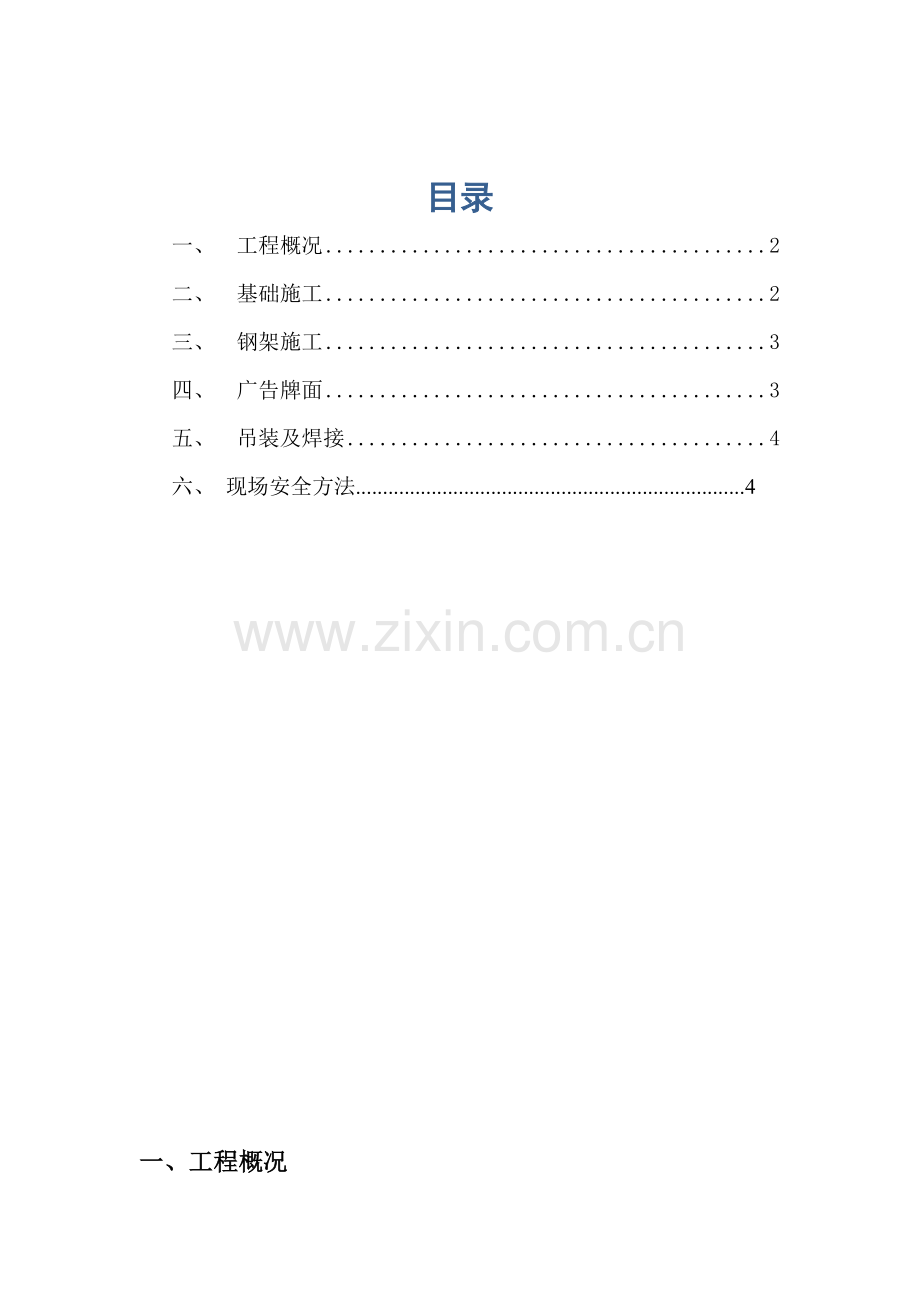

目录
一、 工程概况 2
二、 基础施工 2
三、 钢架施工 3
四、 广告牌面 3
五、 吊装及焊接 4
六、 现场安全方法........................................................................4

一、工程概况
广告牌高8米宽62.4米 厚0.4米，牌面双面镀锌铁皮，角钢框架、表面防锈漆粉刷。（详附图一、附图二）
二、基础施工
施工工艺次序
放线---基坑开挖---运土---地基处理---基底处理---垫层混凝土施工（C15）---放线---支设模板---安置预埋件---浇筑混凝土(C20)---养护---回填
（挖槽前期准备：搜集已经有地下管网位置标高资料，避免对已经有设施产生破坏）
拆除原建筑围挡，把原围挡锚固斜撑用电焊机割除，把原建筑围挡用车运离现场，并派工人用大锤及钎棍、铁锹把围挡基础拆除，临时堆放在一边再用车辆运走。然后把场地内高出导轨面余土及杂物清到路边暂放，场地平整好后，进行施工放线，确定大门门柱及导轨位置，再进行土方开挖，广告牌立柱基坑尺寸依据门柱基础预埋件尺寸确定基槽开挖大小，16个立柱基坑尺寸为1400mm×1400mm×1500mm。相关尺寸及做法详见附图。因所开门口处是市政道路，路面为现浇300mm厚C25混凝土，底下为300mm水泥稳定层，所以尤其坚硬，需用切割机切线断开后，再用挖机破除。估计挖机工作二天。把基槽开挖土、砼及石料暂放路边，再用车运走。估计需三车次才能运走全部施工垃圾。
预埋件安装好后，用C20混凝土进行浇筑，把所挖基槽全部进行浇筑。使用振捣棒操作时，要做到“快插慢拔”，快插为了预防先将表面砼振实，而和下面砼发生分层、离析现象；慢拔为了使砼能填满振动棒抽出时所造成空洞，排除气泡。在振捣过程中，宜将振捣棒上下略有抽动，以使上下振捣均匀。每插一点要掌握好时间，过短不易捣实，过长可能引发砼产生离析现象，每点振捣时间通常以30s为宜，但还应视混凝土表面呈水平，不再显著下沉，不再出现气泡，表面泛出灰浆为止。振动棒水平移动距离控制在400mm以内。一定做到柱基混凝土无空鼓且要密实。
三、钢架施工
钢架结构现场焊接，采取吊车吊装方案。
钢架结构安装前做前期做防腐防、锈处理，焊接完成清除焊缝药皮，做防腐，累计两遍。
四、广告牌面
1、广告牌面现场做防腐、下料、安装、分组焊接牌面及支撑横担。
2、牌面钢结构组合焊接结束，检验清除焊缝药皮防腐补漏。
五、吊装、及焊接
立柱、牌面钢结构、牌面钢结构安装镀锌板全部结束后分段进行吊装，落吊到位由地面人员调整广告牌位置、定点结束由焊接人员登上立柱上端进行焊接作业，焊接牢靠撤吊，焊接工人对焊口加固焊接及美化处理，清理作业场地。
六、现场安全方法
1、进入施工现场施工人员佩戴安全帽。
2、现场施工人员在攀登作业时佩戴安全帽、安全绳等方法。
3、严格检验牌面钢结构吊点构件，对有问题吊点构件进行加固，确保吊点不存在安全隐患。

附图一

附图二

广告牌制作明细表

材料名称规格
单位
数量
单价（元）
小计
备注
一
牌面部分

1
L50角钢
根

2
0.4镀锌铁皮
m2

3
5x13铆钉
盒

4
防锈油漆、涂料

小计

二
立柱框架

1
L50角钢
根

立柱
2
L50角钢
根

小计

三
地基部分

1
土方开挖
个

2
混凝土
个

3
预埋件
套
16

小计

五
其它部分

1
人工机械费

2吊装费、整个柱体安装、防锈、漆粉刷、焊接

2
五金费

电费、焊条、砖头、切割片、混凝土预制

小计

广告牌总计

广告牌单价为：248元/平米
