钢结构脚手架综合项目施工专项方案.doc

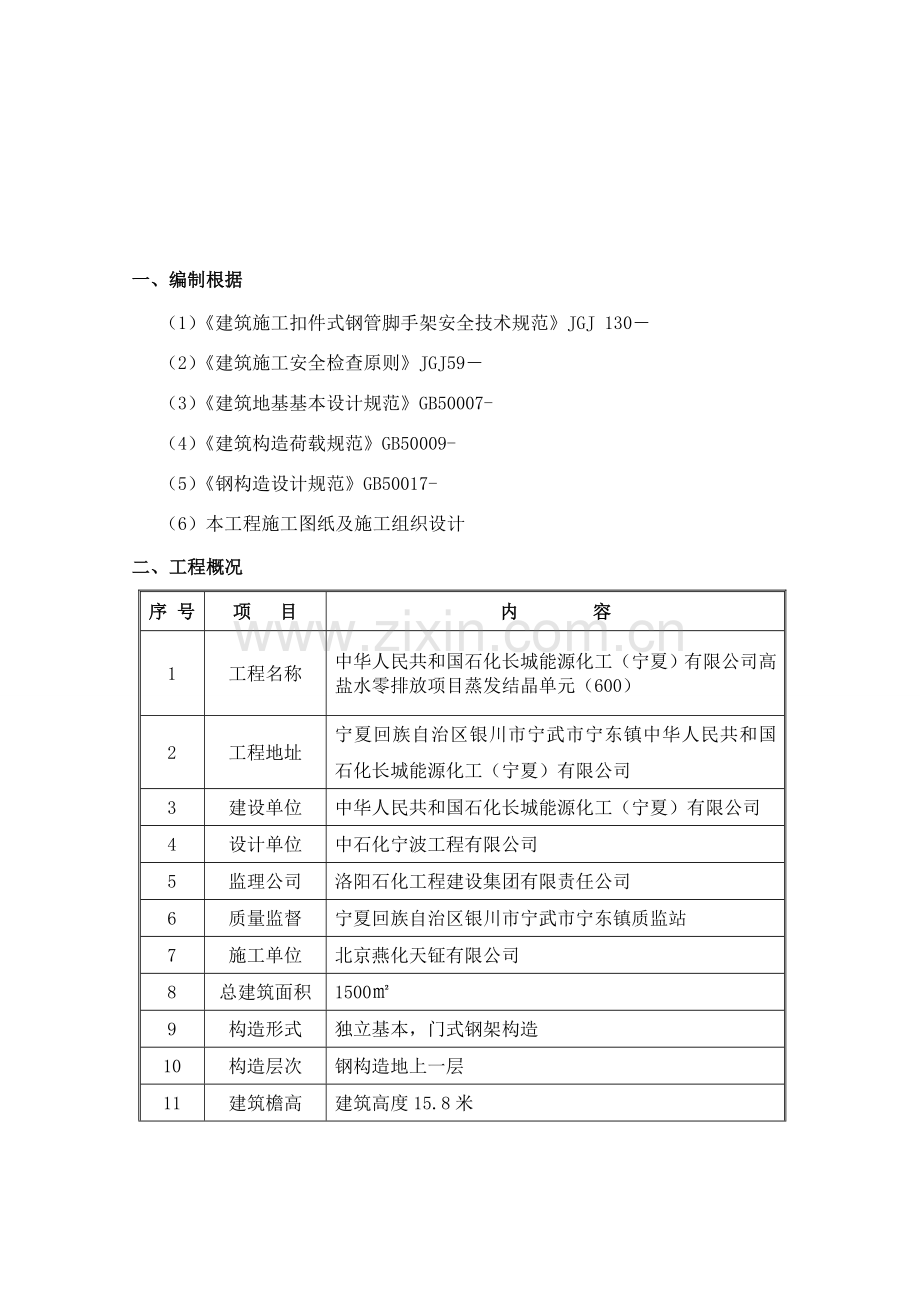

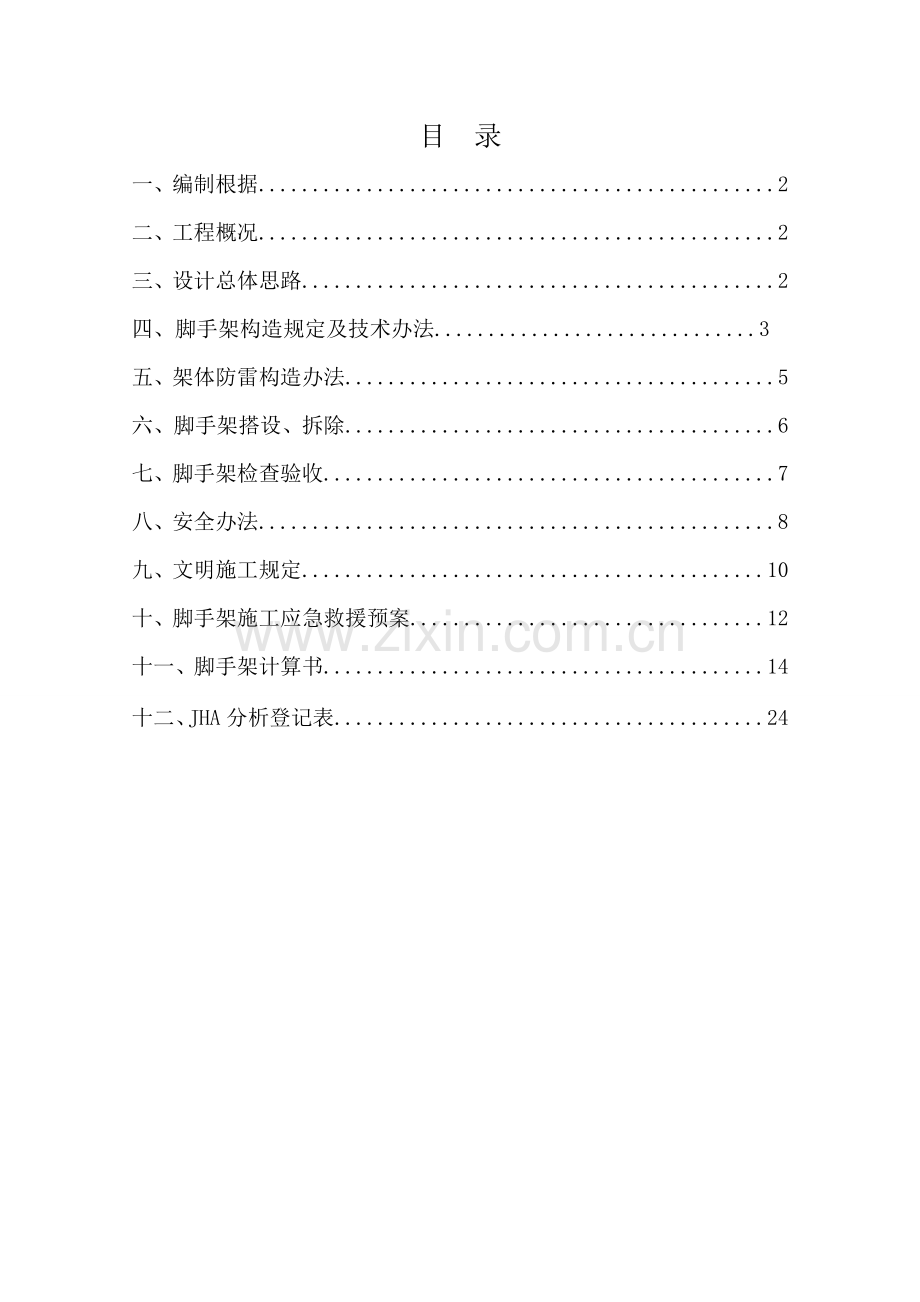

目 录一、编制根据.2二、工程概况.2三、设计总体思路.2四、脚手架构造规定及技术办法.3五、架体防雷构造办法.5六、脚手架搭设、拆除.6七、脚手架检查验收.7八、安全办法.8九、文明施工规定.10十、脚手架施工应急救援预案.12十一、脚手架计算书.14十二、JHA分析登记表.24一、编制根据（1）建筑施工扣件式钢管脚手架安全技术规范JGJ 130（2）建筑施工安全检查原则JGJ59（3）建筑地基基本设计规范GB50007-（4）建筑构造荷载规范GB50009-（5）钢构造设计规范GB50017-（6）本工程施工图纸及施工组织设计二、工程概况序 号项 目内 容1工程名称中华人民共和国石化长城能源化工（宁夏）有限公司高盐水零排放项目蒸发结晶单元（600）2工程地址宁夏回族自治区银川市宁武市宁东镇中华人民共和国石化长城能源化工（宁夏）有限公司3建设单位中华人民共和国石化长城能源化工（宁夏）有限公司4设计单位中石化宁波工程有限公司5监理公司洛阳石化工程建设集团有限责任公司6质量监督宁夏回族自治区银川市宁武市宁东镇质监站7施工单位北京燕化天钲有限公司8总建筑面积15009构造形式独立基本，门式钢架构造 10构造层次钢构造地上一层11建筑檐高建筑高度15.8米三、设计总体思路1、因工程钢构造焊接需要搭设落地式、全高全封闭扣件式双排钢管脚手架，用于钢构造施工，同步兼作安全防护。外双排脚手架搭设高度：17.3m。脚手架立杆距离构造外沿0.3m，里外立杆间距为1.0m ，立杆纵距为1.5m，步距1.5m。连墙件采用两步三跨，竖向间距3m，横向间距4.5m。2、劳动力、机械设备筹划架子工：20人、水准仪一台、经纬仪一台、50米钢尺、5米盒尺、小线等四、脚手架构造规定及技术办法1、地基解决基坑换填土按照设计规定分层夯实，压实系数0.90，实验合格后方可进行下一步施工。基本上设立通长脚手板垫板，长度不少于两跨，厚度50mm，布设必要平稳，不得悬空。2、立杆立杆顶端高出构造栏杆1.5m。立杆接头除顶层顶步外，别的各层各步接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出当前同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点距离不不不大于步距1/3。立杆在顶部搭接时，搭接长度不不大于1m，必要等间距3个旋转扣件固定，端部扣件盖板边沿至搭接纵向水平杆杆端距离不不大于100mm。3、大横杆大横杆置于小横杆之下，立柱内侧，用直角扣件与立杆扣紧，采用至少6m 且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不不大于50cm，各接头距立柱距离不不不大于纵距1/3，大横杆在同一步架内纵向水平高差不超过全长1/300，局部高差不超过5cm。4、小横杆每一立杆与大横杆相交处（主节点）都必要设立一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不不不大于15cm。小横杆间距与立杆纵距相似，且依照作业层脚手板搭设需要，在两立柱之间等距离设立1根小横杆，最大间距不超过90cm。小横杆伸出外排大横杆边沿距离不不大于10 cm，伸出里排大横杆距离构造外边沿15cm。上下层小横杆在立杆处错开布置，同层相邻小横杆在立杆处相向布置。5、纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方立柱上。6、剪刀撑本工程双排落地脚手架剪刀撑随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高持续布置，所有采用单杆通长剪刀撑。剪刀撑间距5跨7.5m，剪刀撑宽度4跨6m，斜杆与地面夹角在45-60之间。斜杆相交点处在同一条直线上，斜杆与立杆交结点及横向水平杆伸出相交时必要设扣件连接。所有固定点距主节点距离不不不大于15cm。最下端剪刀撑底部要插到垫板处。为保证剪刀撑顺直，同步充分考虑剪刀撑安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件质量）。7、脚手板（1）作业层脚手板铺满铺稳，离开施工墙面不不不大于100mm；（2）脚手板应设立在不少于三根横向水平杆上，采用对接平铺；（3）脚手板对接平铺时，接头处设立两根横向水平杆，脚手板外伸长度取130-150mm；（4）作业层端部脚手板探头长度取130-150mm，其板长两端均与支承杆可靠固定。（5）脚手板设立在三根横向水平杆上，脚手板平铺、满铺、铺稳，接缝处设两根小横杆。拐角处两个方向脚手板重叠放置，避免浮现探头及空挡现象。 8、连墙件连墙件采用钢管扣件连接办法，随钢柱每隔两跨设立，垂直间距为3m，水平间距为6m，连墙件用482.8 钢管，其与脚手架连接采用直角双扣件，连墙件中连墙杆呈水平设立；当脚手架暂时不能设立连墙件时（架体高度6m如下时）可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成45-60之间夹角。连接点中心至主节点距离不应不不大于300mm，抛撑应在连墙件搭设后方可拆除。连墙件采用双扣件与构造拉结，从底层第一步纵向水平杆处开始设立。9、防护设施脚手架作业层架体外立杆内侧设立上下两道防护栏杆和挡脚板，上道栏杆高度为1.2m，下道栏杆高度为0.6m，挡脚板高度为0.18m。作业层脚手板铺设牢固、严实，并用安全网双层兜底。第一层安全网设在标高3m处，第二次安全网设在标高13m处。10、脚手架施工通道构造脚手架设立两个出入口，分别设立在600单元东侧临近施工现场暂时道路位置，加药间2-3轴之间，采用外之子形斜道，坡度15，满铺50mm厚木质脚手板及180mm高挡脚板，斜道设1.2m高栏杆，斜道外满挂密目网。11、水平安全网为防止人员坠落及高处坠物，在钢梁间满布设立水平安全网，安全网使用直径10mm钢丝绳加固绑扎牢固、可靠。详见附图。12、钢梁安装用挑架为安装钢梁，在脚手架顶部钢梁如下设挑架用以安装焊接钢梁。挑架上满铺50mm厚脚手板。详见附图。五、架体防雷构造办法（一）、安装方案：、顶部四角和纵向中部设立避雷针。、用16mm2黄绿双色铜芯线作引下线，途中用磁瓶，导线绑扎。、接地装置接地线采用三根导体，在不同点与接地体作电气连接，垂直接地体采用角钢、长度为2.2m，接地电阻为。4、避雷带采用12镀锌圆钢连接，双面焊，焊接长度为72mm，焊接处焊缝平整，饱满，并有足够机械强度，不得有夹渣、咬口、裂纹、虚焊、气孔等缺陷；沿外架四角明设。（二）、工艺流程：避雷针接地体接地干线支架引下线明敷引下线暗敷均压环（三）、接地体安装工艺：人工接地体（极）安装应符合如下规定：1.人工接地体（极）最小尺寸应符合规范规定。2.接地体埋设深度其顶部为0.6m，角钢及钢管接地体应垂直配备。3.垂直接地体长度为2.5m，其互相之间间距为5m。4.接地体理设位置距建筑物为1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。5.接地体（线）连接应采用焊接，焊接处焊缝应饱满并有足够机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处药皮敲净后，刷沥青做防腐解决。6.采用搭接焊时，其焊接长度如下：1）、镀锌扁钢不不大于其宽度2倍，三面施焊。（当扁钢宽度不同步，搭接长度以宽为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。2）、镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径6倍。3）、镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。六、脚手架搭设、拆除脚手架搭设前对操作人员进行安全技术交底，对钢管、扣件、脚手板、垫板进行验收。验收合格后方可进行脚手架搭设。1、搭设顺序落地式双排脚手架搭设顺序为：场地平整、夯实定位设立通长脚手板纵向扫地杆立杆横向扫地杆小横杆大横杆每完一步校正剪刀撑连墙杆铺脚手板搭防护栏杆绑扎安全网2、施工工艺定位定距：依照构造规定在建筑物四角用尺量出内、外立杆距墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用白灰点出立杆标记。垫板精确放在定位线上，垫板必要铺放平稳，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体构造连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采用暂时稳定办法，直至连墙件搭设完毕后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头，再立中间一根，互相看齐后再立中间某些各立杆。双排架内、外排两立杆连线要与墙面垂直。立杆接长时，应先立外排，后立内排。别的组件搭设规定详见构造规定。3、脚手架拆除施工工艺双排脚手架拆除作业必要由上而下逐级进行，禁止上下同步作业；连墙件必要随脚手架逐级拆除，禁止先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不不大于两步时，应增设连墙件加固。拆除作业应按拟定程序进行拆除：安全网挡脚板及脚手板防护栏杆 剪刀撑斜撑杆小横杆大横杆立杆。不准分立面拆除或在上下两步同步拆除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。所有连墙杆必要随脚手架拆除同步下降，禁止先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应不不大于两步，如高差不不大于两步，应增设连墙件加固。拆除后架体稳定性不被破坏，如附墙杆被拆除前，应加设暂时支撑防止变形，拆除各原则节时，应防止失稳。当脚手架拆至下部最后一根长钢管高度时，应先在恰当位置搭暂时抛撑加固，后拆除连墙件。七、脚手架检查验收扣件进入施工现场应检查产品合格证，技术性能符合现行国标钢管脚手架扣件GB15831规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓浮现滑丝禁止使用，须准备经关于部门检测合格力矩扳手。1. 搭设阶段性检查与验收：脚手架阶段性检查与验收内容阶 段初次中间验收顶层时 间基本竣工后及脚手搭设前每搭完一层高度后作业层施加荷载前遇有六级大风、大雨后，冻结地区解冻后达到设计高度后脚手架搭设完毕后项目部报监理单位验收，经监理检查验收合格并挂牌后方可使用，未经验收禁止使用。2. 在使用中应定期检查项目脚手架在使用过程中应由项目技术负责人组织项目安全员、脚手架班组工长每月对脚手架进行检查；脚手架在使用中定期检查项目：项 目杆 件底 座扣 件架体位移荷载安全办法内 容杆件设立和连接，连柱杆、支撑、门洞桁架等与否符合构造规定底座与否松动，立杆与否悬空，地基与否积水扣件与否短缺，螺丝与否松动立杆沉降与垂直度与否超过规定与否超载安全防护办法与否符合规定3. 搭设规范容许偏差双排脚手架重要搭设容许偏差(mm)序号内 容项 目技术规定容许偏差1立杆垂直度最 后 验 收搭设高20-50m 100搭设中检查偏差高度H 2 m 7H 10 m 20H 20 m 40H 30 m 60H 40 m 80H 50 m 1002间 距步 距 20纵 距 50横 距 203纵向水平杆高差一根杆两端 10同跨内两根纵向水平杆高差4扣 件 安 装主节点处各扣件中心互相距离a150mm同步立杆上两个相隔对接扣件高差500 mm立杆上对接扣件至主节点距离 h/3纵向水平杆上对接扣件至主节点距离aL/3扣件螺栓拧紧扭矩40-65NM5脚手板外伸长度见规范（JGJ 130-）表8.2.4第8项次八、安全办法1、材质及其使用安全技术办法（1）扣件紧固限度宜在4050 Nm，对接扣件抗拉承载力为3kN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。（2）各杆件端头伸出扣件盖板边沿不不大于100mm。（3）钢管有严重锈蚀、压扁或裂纹不得使用，禁止使用有脆裂、变形、滑丝等现象扣件。（4）外脚手架禁止钢竹、钢木混搭，禁止扣件、绳索、钢丝、竹篾、塑料混用。2、脚手架搭设安全技术办法（1）脚手架基本必要通过解决满足承载力规定，做到不积水、不沉陷，顶板基本混凝土必要达到设计强度75%以上才干施工。（2） 搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，禁止在无人指挥下作业。当解开与另一人关于扣件时必要先告诉对方，并得到容许，以防坠落伤人。（3）开始搭设立杆时应每隔6 跨设立一根抛撑，直至连墙件安装稳定后，方可依照状况拆除。（4）脚手架及时与构造拉结或采用暂时支顶，以保证搭设过程安全，未完毕脚手架在每日收工前，一定要保证架子稳定。（5） 脚手架必要配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。（6）在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工规定后挂合格牌。3、脚手架上施工作业安全技术办法（1）构造外脚手架每支搭一层，支搭完毕后，经项目经理部安全员验收合格后方可使用，任何班组长和个人，未经批准不得任意拆除脚手架部件。（2）严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得不不大于3kN/m2，保证较大安全储备。（3）当作业层高出其下连墙件3.1m 以上，且其上尚无连墙件时采用恰当暂时抛拉办法。（4）各作业层之间设立可靠防护栏杆，防止坠落物体伤人。（5）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到结实稳定，保证施工安全。4、脚手架拆除安全技术办法（1）脚手架搭拆人员必要是通过考核专业架子工，并持证上岗。连墙件应在位于其上所有可拆杆件都拆除之后才干拆除。（2）拆架前，全面检查待拆脚手架，依照检查成果，拟订出作业筹划，报请批准，进行技术交底后才准备工作。（3）架体拆除前，必要察看施工现场环境，涉及架空线路、外脚手架、地面设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电器装置状况，凡能提前拆除尽量拆除掉。（4）拆除时应划出作业区，周边设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。（5）拆除时统一指挥、上下呼应、动作协调，当解开与另一人关于扣件时必要先告诉对方并得到容许，以防坠落伤人。（6）拆架时不得半途换人，如必要换人时，应将拆除状况交代清晰后方可离开。（7）每天拆架下班时，不应留下隐患部位。（8）拆架时禁止碰撞脚手架附近电源线，以防触电事故。（9）在拆除过程中，凡松开连接杆、配件应及时拆除运走，避免误扶、误靠已松脱杆件。拆除杆、配件禁止向下抛掷，应吊至地面，同步做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。（10）所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。（11） 所有脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。（12）拆除零配件要装入容器内，用吊篮吊下；拆下钢管要绑扎牢固，双点起吊，禁止从高空抛掷。（13）六级风以上（含六级）时停止拆除脚手架施工。九、文明施工规定依照脚手架施工特殊性，结合公司职业健康安全管理手册、程序文献，规定施工时做到：进入施工现场人员必要戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场禁止吸烟。进入施工现场人员要爱护场内各种设施和标记牌，不得随意拆除和移动标记牌。禁止酗酒人员上架作业，施工操作时规定精力集中、禁止开玩笑和打闹。脚手架搭设人员必要是经考试合格专业架子工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病、心脏病及其她不适当高空作业者，一律不得上脚手架操作。上架子作业人员上下均应走人行梯道，不准攀爬架子。护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需要拆改时，应由架子工来完毕，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时，须经技术部批准后由架子工操作。不准运用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。不得将模板支撑、泵送混凝土及砂浆输送管等固定在脚手架上，禁止任意悬挂起重设备。在架子上作业人员不得随意拆动脚手架所有拉结点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。脚手板使用时间较长，因而在使用过程中需要进行检查，发现地基下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。要保证脚手架体整体性，不得与施工电梯等一并拉结，不得截断架体。施工人员禁止凌空抛掷杆件、物料、扣件及其她，材料、工具用滑轮和绳索运送，不得乱扔。使用工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。施工人员做到活完料净脚下清，保证脚手架施工材料不挥霍。运至地面材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下扣件和钢丝要集中回收解决，应及时整顿、检查，按品种、分规格堆放整洁，妥善保管。六级以上(含六级)大风、大雪、大雾、大雨天气停止脚手架作业。在冬期、雨期要经常检查脚手板、斜道板、跳板上有无积雪、积水等物，若有则应随时清扫，并要采用防滑办法十、脚手架施工应急救援预案1、高处坠落和物体打击事故应急救援预案一旦发生高处坠落和物体打击事故后，项目部应及时组织人员进行急救，并电话告知公司应急反映组织机构，同步迅速呼喊医务人员前来现场进行急救。迅速排除致命和致伤因素：如搬开压在身上重物；清除伤病员口鼻内泥砂、呕吐物、血块或其她异物，保持呼吸道畅通等。检查伤员生命体征：检查伤病员呼吸、心跳、脉搏状况。如有呼吸心跳停止，应就地立即进行心脏按摩和人工呼吸 。止血：有创伤出血者，应迅速包扎止血，可用加压包扎、上止血带或指压止血等。同步尽快送往医院。观测受伤人员摔伤及骨折部位，看其与否昏迷；注意摔伤及骨折部位保护，避免不对的抬运，使骨折错位而导致二次伤害。车辆一到及时就近送往医院。由事故调查组进行事故调查，责任分析并形成调查报告上报上级主管部门。总结经验教训，教诲职工。2、机械伤害急救援预案 一旦发生机械伤害事故后，项目部应及时切断电源并组织人员进行急救，并电话告知公司应急反映组织机构，同步迅速呼喊医务人员前来现场进行急救。对伤员进行必要解决，如止血：有创伤出血者，应迅速包扎止血，材料就地取材，可用加压包扎、上止血带或指压止血等。同步尽快送往医院。车辆一到及时就近送往医院。事故调查组进行事故调查，责任分析并形成调查报告上报上级主管部门。总结经验教训，教诲职工。3、脚手架坍塌一旦发生脚手架坍塌事故，现场急救组应一方面进行疏散，清点人员，拟定有无人员失踪、受伤。理解事发前该区域施工人员状况，作业人数，如有施工人员失踪或被压埋，及时组织有效挖掘、移除工作。挖掘、移除应采用人工挖掘、移除，禁止采用机械挖掘、移除，防止及机械对被埋人员导致伤害。人工挖掘、移除尽量避免使用尖锐性工具。急救挖掘、移除人员应分班组，合理按照工作面安排人力，及时换班，保障急救挖掘、移除人员体力，保证在最短时间内将被压埋人员急救出来。如有人员失踪、受伤，安全保卫组应及时报警。并做好救济车辆引导。在专业医疗人员到达前由现场伤员急救组对受伤人员进行简朴救济。1.争分夺秒急救被压埋者，使头部先露出，保证呼吸畅通。2.出来之后，呼吸停止者及时做人工呼吸，然后进行正规心肺复苏。3.伤口止血且使用止血带。4.切忌对压伤进行热敷或按摩。事故调查组进行事故调查，责任分析并形成调查报告上报上级主管部门。总结经验教训，教诲职工。4、项目部安全急救援预案为了防范安全事故发生，加强安全防范办法，避免安全事故发生；在浮现安全事故时，可以做到及时，有效针对事故发生而采用办法，使经济损失和人员伤亡减少到最低限度，项目部特别成立安全事故紧急救援小组，并且经常演习，达到在安全事故发生可以迅速、及时解决妥当。安全事故紧急救援小组名单：组 长：姚俊峰 副组长：王会军 张 利 组 员：方海波 陈建阳 郭清爽 潘 毅 温晓海 各成员职责：1、组长：发生安全事故后，负责总体调度指挥，总体策划，及时与上级主管部门及各救护单位第一时间获得联系。2、副组长：负责现场指挥实行救护工作，安排人员疏散、管理，保持稳定现场，冷静沉着解决。3、各成员：负责实行救护工作，保证事故发生后，能使救护工作做到最佳，保证经济损失和人员伤亡减少到最低限度。在发生安全事故时，紧急动员小组成员和各班班组进行迅速、针对性解决，保护好现场。紧急救援电话：3098119 （厂区内卫生院）火警：3098119 急救：3098120 报警：3098110十一、脚手架计算书 计算根据： 1、建筑施工扣件式钢管脚手架安全技术规范JGJ130- 2、建筑地基基本设计规范GB50007- 3、建筑构造荷载规范GB50009- 4、钢构造设计规范GB50017- 一）、脚手架参数脚手架设计类型构造脚手架，装修脚手架脚手板设计荷载(kN/m2)3，2同步施工作业层数1，1卸荷设立无脚手架搭设方式双排脚手架脚手架钢管类型482.8脚手架架体高度H(m)17.3立杆步距h(m)1.5立杆纵距或跨距la(m)1.5立杆横距lb(m)1横向水平杆计算外伸长度a1(m)0.15内立杆离建筑物距离a(m)0.3双立杆计算办法不设立双立杆 二）、荷载设计脚手板类型木脚手板脚手板自重原则值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重原则值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重原则值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受构造自重原则值gk(kN/m)0.144横向斜撑布置方式5跨1设构造脚手架作业层数njj1构造脚手架荷载原则值Gkjj(kN/m2)3装修脚手架作业层数nzj1装修脚手架荷载原则值Gkzj(kN/m2)2地区宁夏银川市安全网设立半封闭基本风压0(kN/m2)0.4风荷载体型系数s1.254风压高度变化系数z(连墙件、单立杆稳定性)1.06，0.796风荷载原则值k(kN/m2)(连墙件、单立杆稳定性)0.532，0.399 计算简图：立面图侧面图 三）、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值f(N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2(0.033+Gkjbla/(n+1)+1.4Gkla/(n+1)=1.2(0.033+0.351.5/(2+1)+1.431.5/(2+1)=2.35kN/m 正常使用极限状态 q=(0.033+Gkjbla/(n+1)+Gkla/(n+1)=(0.033+0.351.5/(2+1)+31.5/(2+1)=1.708kN/m 计算简图如下： 1、抗弯验算 Mmax=maxqlb2/8，qa12/2=max2.3512/8，2.350.152/2=0.294kNm =Mmax/W=0.294106/4490=65.422N/mm2f=205N/mm2 满足规定！ 2、挠度验算 max=max5qlb4/(384EI)，qa14/(8EI)=max51.70810004/(384206000107800)，1.7081504/(8206000107800)=1.002mm max1.002mmminlb/150，10min1000/150，106.667mm 满足规定！ 3、支座反力计算 承载能力极限状态 Rmax=q(lb+a1)2/(2lb)=2.35(1+0.15)2/(21)=1.554kN 正常使用极限状态 Rmax=q(lb+a1)2/(2lb)=1.708(1+0.15)2/(21)=1.13kN 四）、纵向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=1.554kN q=1.20.033=0.04kN/m 正常使用极限状态 由上节可知F1=Rmax=1.13kN q=0.033kN/m 1、抗弯验算 计算简图如下： 弯矩图(kNm) =Mmax/W=0.63106/4490=140.376N/mm2f=205N/mm2 满足规定！ 2、挠度验算 计算简图如下： 变形图(mm) max3.334mmminla/150，10min1500/150，1010mm 满足规定！ 3、支座反力计算 承载能力极限状态 Rmax=3.588kN 五）、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85 扣件抗滑承载力验算： 横向水平杆：Rmax=1.554kNRc=0.858=6.8kN 纵向水平杆：Rmax=3.588kNRc=0.858=6.8kN 满足规定！ 六）、荷载计算脚手架架体高度H17.3脚手架钢管类型482.8每米立杆承受构造自重原则值gk(kN/m)0.144 立杆静荷载计算 1、立杆承受构造自重原则值NG1k 单外立杆：NG1k=(gk+(lb+a1)n/20.033/h)H=(0.144+(1+0.15)2/20.033/1.5)17.3=2.933kN 单内立杆：NG1k=2.933kN 2、脚手板自重原则值NG2k1 单外立杆：NG2k1=(H/h+1)la(lb+a1)Gkjb1/2/2=(17.3/1.5+1)1.5(1+0.15)0.351/2/2=1.892kN 1/2表达脚手板2步1设 单内立杆：NG2k1=1.892kN 3、栏杆与挡脚板自重原则值NG2k2 单外立杆：NG2k2=(H/h+1)laGkdb1/2=(17.3/1.5+1)1.50.171/2=1.598kN 1/2表达挡脚板2步1设 4、围护材料自重原则值NG2k3 单外立杆：NG2k3=GkmwlaH=0.011.517.3=0.26kN 构配件自重原则值NG2k总计 单外立杆：NG2k=NG2k1+NG2k2+NG2k3=1.892+1.598+0.26=3.749kN 单内立杆：NG2k=NG2k1=1.892kN 立杆施工活荷载计算 外立杆：NQ1k=la(lb+a1)(njjGkjj+nzjGkzj)/2=1.5(1+0.15)(13+12)/2=4.312kN 内立杆：NQ1k=4.312kN 组合风荷载作用下单立杆轴向力： 单外立杆：N=1.2(NG1k+ NG2k)+0.91.4NQ1k=1.2(2.933+3.749)+ 0.91.44.312=13.452kN 单内立杆：N=1.2(NG1k+ NG2k)+0.91.4NQ1k=1.2(2.933+1.892)+ 0.91.44.312=11.223kN 七）、立杆稳定性验算脚手架架体高度H17.3立杆计算长度系数1.5立杆截面抵抗矩W(mm3)4490立杆截面回转半径i(mm)15.9立杆抗压强度设计值f(N/mm2)205立杆截面面积A(mm2)424连墙件布置方式两步三跨 1、立杆长细比验算 立杆计算长度l0=Kh=11.51.5=2.25m 长细比=l0/i=2.25103/15.9=141.509210 轴心受压构件稳定系数计算： 立杆计算长度l0=kh=1.1551.51.5=2.599m 长细比=l0/i=2.599103/15.9=163.443 查规范表A得，=0.265 满足规定！ 2、立杆稳定性验算 不组合风荷载作用 单立杆轴心压力设计值N=1.2(NG1k+NG2k)+1.4NQ1k=1.2(2.933+3.749)+1.44.312=14.056kN =N/(A)=14056.043/(0.265424)=125.098N/mm2f=205N/mm2 满足规定！ 组合风荷载作用 单立杆轴心压力设计值N=1.2(NG1k+NG2k)+0.91.4NQ1k=1.2(2.933+3.749)+0.91.44.312=13.452kN Mw=0.91.4Mwk=0.91.4klah2/10=0.91.40.3991.51.52/10=0.17kNm =N/(A)+ Mw/W=13452.293/(0.265424)+169674.75/4490=157.514N/mm2f=205N/mm2 满足规定！ 八）、脚手架架体高度验算 不组合风荷载作用 Hs1=(Af-(1.2NG2k+1.4NQ1k)/gk=(0.26542420510-3-(1.23.749+1.44.312)/0.144=86.786m 组合风荷载作用 Hs2=(Af-(1.2NG2k+0.91.4NQ1k+Mw A/W)/gk=(0.26542420510-3-(1.23.749+0.91.44.312+0.1710000.265424/4490)/0.144=61.493m Hs=61.493mH=17.3m 满足规定！ 九、连墙件承载力验算连墙件布置方式两步三跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)1000连墙件截面类型钢管连墙件型号482.8连墙件截面面积Ac(mm2)424连墙件截面回转半径i(mm)15.9连墙件抗压强度设计值f(N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数0.85 Nlw=1.4k2h2la=1.40.53221.521.5=6.703kN 长细比=l0/i=1000/15.9=62.893，查规范表A.0.6得，=0.81 (Nlw+N0)/(Ac)=(6.703+3)103/(0.81424)=28.252N/mm20.85 f=0.85 205N/mm2=174.25N/mm2 满足规定！ 扣件抗滑承载力验算： Nlw+N0=6.703+3=9.703kN0.8512=10.2kN 满足规定！ 十）、立杆地基承载力验算 地基土类型粉土地基承载力特性值fg(kPa)180地基承载力调节系数mf1垫板底面积A(m2)0.25 立柱底垫板底面平均压力pN/(mfA)10.995/(10.25)43.978kPafg180kPa 满足规定！十二、JHA分析登记表工作危害分析(JHA)登记表 施工单位： 北京燕化天钲建筑工程有限责任公司 工程名称： 中华人民共和国石化长城能源化工（宁夏）有限公司高盐水项目600单元作业内容： 高处作业 分析人员： 姚俊峰 张利 王会军 陈建阳 日期：8月10日序号工作环节危害因素重要后果既有安
