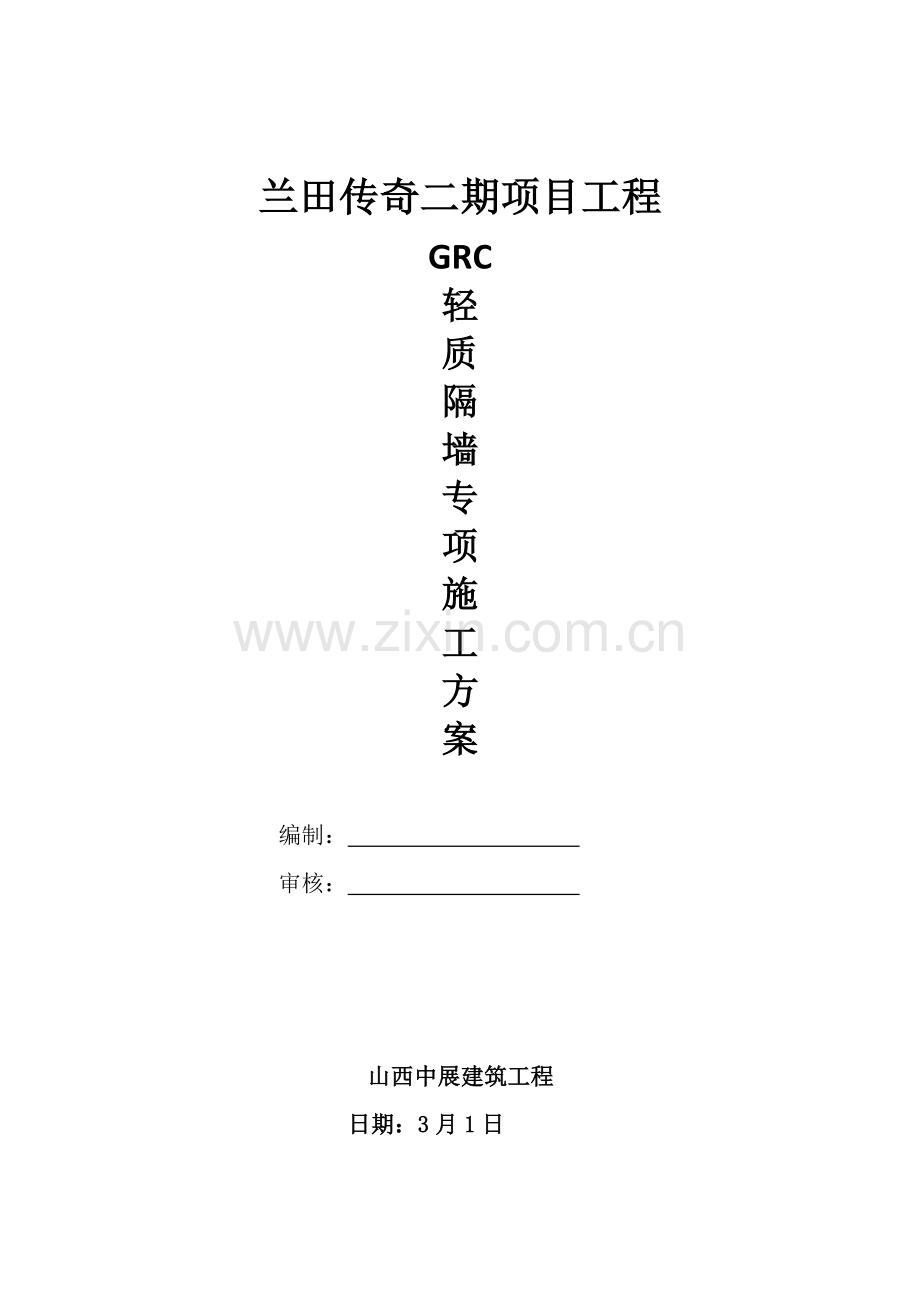

兰田传奇二期项目工程
GRC
轻
质
隔
墙
专
项
施
工
方
案

编制：
审核：

山西中展建筑工程
日期：3月1日

目 录
一、编制依据 3
二、工程概况 3
三、施工准备 3
3.1、技术准备： 3
3.2、材料准备： 4
3.3、机具准备： 4
3.4、人员准备： 5
四、工艺步骤 ： 5
4.1. 施工关键点 5
4.2. 质量确保方法 7
五、成品保护方法 8
六、安全文明施工方法 8
七、冬季施工方法 9
八、施工节点详图 9

一、编制依据
1、《轻质隔墙条板质量检验评定标准》JG3063-1999
2、《建筑隔墙用轻质条板》JGT169-
3、兰田传奇二期项目工程施工组织设计及设计图纸

二、工程概况
兰田传奇二期项目工程，是由山西兰田房地产开发企业投资建设，本工程计划在榆次市王湖村，共2栋楼。山西中展建筑工程承建，GRC轻质隔墙板施工部位为：1#楼卫生间、管道井、6-7轴/2-P、18-19轴/2-P、30-31轴/2-P轴阳台分户隔墙；2#楼卫生间、管道井、5-8轴/1-B轴、17-20轴/1-B轴、29-32轴/1-B轴阳台分户隔墙；1#商铺、2#商铺地下室、1-3层卫生间墙面。
因为本工程工期担心，而GRC轻质隔墙板可锯、可钉、可刨特点。GRC条板通常采取拼装法，这种安装方法施工速度快，安装过程中避免了冲突作业，改善了工作环境，很适合本工程施工特点。项目部采取GRC轻质隔墙板将梁和墙补齐。
本工程采取GRC轻质隔墙板尺寸为：2700mm*800mm*90mm。
三、施工准备
3.1、技术准备：
（1）熟悉工程图纸和资料，掌握依据国家规范、地方性标准制订施工工艺。
（2）了解材料性能，掌握施工关键点，明确施工次序。
（3）提供现场所需技术资料和质量标准，向施工人员进行技术交底，确保工程质量和现场安全无事故。
3.2、材料准备：
（1）主料：
GRC轻质隔墙板：GRC轻质隔墙板2.7m长，0.8m宽，0.09m厚。按施工进度计划运输现场，运输现场GRC轻质隔墙板应确保质量。
（2）辅料：
1、水泥粘结剂：1号水泥粘结剂，用于条板、条板和主体结构粘结，条板上设置吊挂件、构配件粘结。抗剪强度≥1.5mpa，粘结强度≥1.0mpa，初凝时间0.5~1.0h。2号水泥粘结剂，用于在板面粘结玻纤布条。抗剪强度≥2mpa，粘结强度≥3.0mpa，初凝时间0.5~1.0h。
2、玻璃纤维网格布（宽50mm、100mm、200mm）、
3、32.5#一般硅酸盐水泥、砂子
4、万字型钢板卡、u型钢板卡 （钢板件应镀锌或刷防锈漆做处理，具体规格见后图）
3.3、机具准备：
扫帚、水桶、软毛刷、撬棍、开刀、托板、抹子、2m靠尺、钢尺、橡皮锤、铁锤、木楔、手持无齿锯、墨线盒、钢丝刷、小灰槽、脚手架、凳等。
3.4、人员准备：
组织含有丰富GRC轻质隔墙施工经验施工队伍进场，施工队伍人员结构必需科学合理，满足工程施工要求。对新进场人员必需进行安全教育，施工前必需做好技术交底，确保施工安全和施工质量。
四、工艺步骤 ：
结构墙面、板顶面、地面清理、找平
↓
放线
↓
浇筑止水带

↓
配板
↓
安U型卡子
↓
安装隔墙板
↓
铺设电线管、装接线盒、安装卡子、埋件
↓
板缝处理、粘玻纤布
↓
施工验收
4.1、施工关键点
（1）GRC板材运输及堆放应侧立，严防倾倒摔坏，其板下两端应有方木衬垫。
（2）施工前将止水带两侧浮浆凿除，GRC轻质隔墙板安装完成后，墙和梁上接缝处挂200mm宽玻纤网格布，抹一层抗裂砂浆。
（3）施工前将墙面凿毛处理，将墙面上涂抹一层粘结砂浆，以确保GRC隔墙板和主体墙面连接牢靠。
（4）依据排板图，做好隔板顶部和楼板底连接准备工作。地面弹出隔墙板安装位置墨线，按中距800mm（含板缝宽10mm）进行排板，标明门窗洞口尺寸线，门窗洞口非标准板须事先统一加工，并加设埋件，宜先安装门窗板，再安装其它板，最终在阴角处补板应切割整齐。
（5）依据排板图，在条板拼缝处上端，预先将“∩”型钢卡固定在结构顶板上，以满足钢卡将相邻两块条板卡住；立板时板下端留20~30mm缝隙，用木楔背紧。
（6）隔墙板顶部及两侧企口处，用水泥粘结砂浆铺满，按排板图从一头开始（若隔墙上有门窗洞口时，应从门窗洞口向两侧开始），下面对准墨线用撬棍在板底撬起将板上端顶紧，板边揉挤严实，并将挤出粘结砂浆刮平，用靠尺检验，使板呈垂直状态，用两组木楔将板底撑紧。
（7）一面隔墙安装完，经检验合格后，板底缝内用C20细石混凝土填塞密实。待细石混凝土浇灌三天后，撤出木楔，并用同标号细石混凝土将木楔留下孔洞塞严。
（8）板缝间用微膨胀水泥砂浆填实刮平，用50mm宽网格带粘贴，待板缝砂浆干燥后，再抹一层水泥砂浆，同时压入100mm宽玻纤网格布增强抗裂。水电专业必需和隔墙板安装亲密配合，水电埋管敷设应和隔墙板安装同时进行，板面若需开孔，应用云石机切孔，不得任意剔凿，水暖件吊挂必需固定在条板预埋件上（该铁件应在加工订货时提出），且每个吊挂点吊挂重量不得大于80kg。
（9）电气连接盒、插座四面应用Ⅱ型水泥粘结剂粘牢，其表面和隔墙板面平（不能开对穿孔）。
4.2、质量确保方法
（1）条板隔墙不得有起皮、掉角、空鼓和开裂等缺点，不得外露钢丝。
（2）条板接缝应平整、顺直，转交应规整。
（3）条板之间、条板和主体结构之间应牢靠连接，节点做法应符合标准要求。
（4）条板隔墙切割缺口位置应正确，边缘应整齐。
（5）接缝处粘结玻纤布条应紧密牢靠，不得有皱折、翘起现象。
（6）条板隔墙安装许可偏差应符合下表要求。
隔墙安装许可偏差
项目
许可偏差mm
检验方法
墙体轴线位移
4
用经纬仪或拉线和尺检验
表面平整度
3
用2m靠尺和楔形塞尺检验
立面垂直度
3
用2m垂直检测尺检验
接缝高低
2
用直尺和楔形塞尺检验
阴阳角垂直
3
用2m垂直检测尺检验
阴阳角方正
3
用方尺及楔形塞尺检验
门窗洞中心偏差
3
用钢尺检验
门窗洞口尺寸偏差
4
用钢尺检验

在安装时应注意事项：
（1）安装隔墙板时，宜先安装门窗框板，再安装其它板。
（2）隔墙板在搬运和存放时，要立放，严禁平放，
（3）隔墙安装完成，7天内不得在该墙上开设洞槽或进行电气水暖管线安装等作业，需在隔墙上开设洞槽时，要用石材切割机切割或用冲击钻钻孔，不可随意剔凿。
（4）安装好隔墙，要注意保护，不得猛烈碰撞或猛烈震动，不得将重物依靠在墙面上，以免接缝开裂。

五、成品保护方法
（1）施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序施工。
（2）安装埋件时，宜用冲击钻钻孔，对刮完腻子内墙 不得任意剔凿。
（3）严禁施工人员脚踏和小车碰撞轻质隔墙板及窗口。
（4）轻质隔墙板塞进细豆石砼后，三天内不得在轻质隔墙，七天内不许在板上开线管，以免墙板松动，造成墙体开裂。
六、安全文明施工方法
（1）施工现场人员一律责任到人，发觉问题立即处理，确保安全生产，对违反安全操作规程行为含有一票否决权。
（2）施工人员进入施工现场必需戴安全帽，高空作业必需系好安全带，高空人员严禁向下抛掷工具，废料以防伤人。
（3）保护和改善施工现场环境，控制人为噪声、粉尘污染。
（4）健全施工班组工完料具清制度，天天对施工班组进行考评监督，搞好现场文明施工。
七、施工节点详图
条板在转角处，先用粘结剂粘结，再在阴阳角处粘200宽玻纤网格
