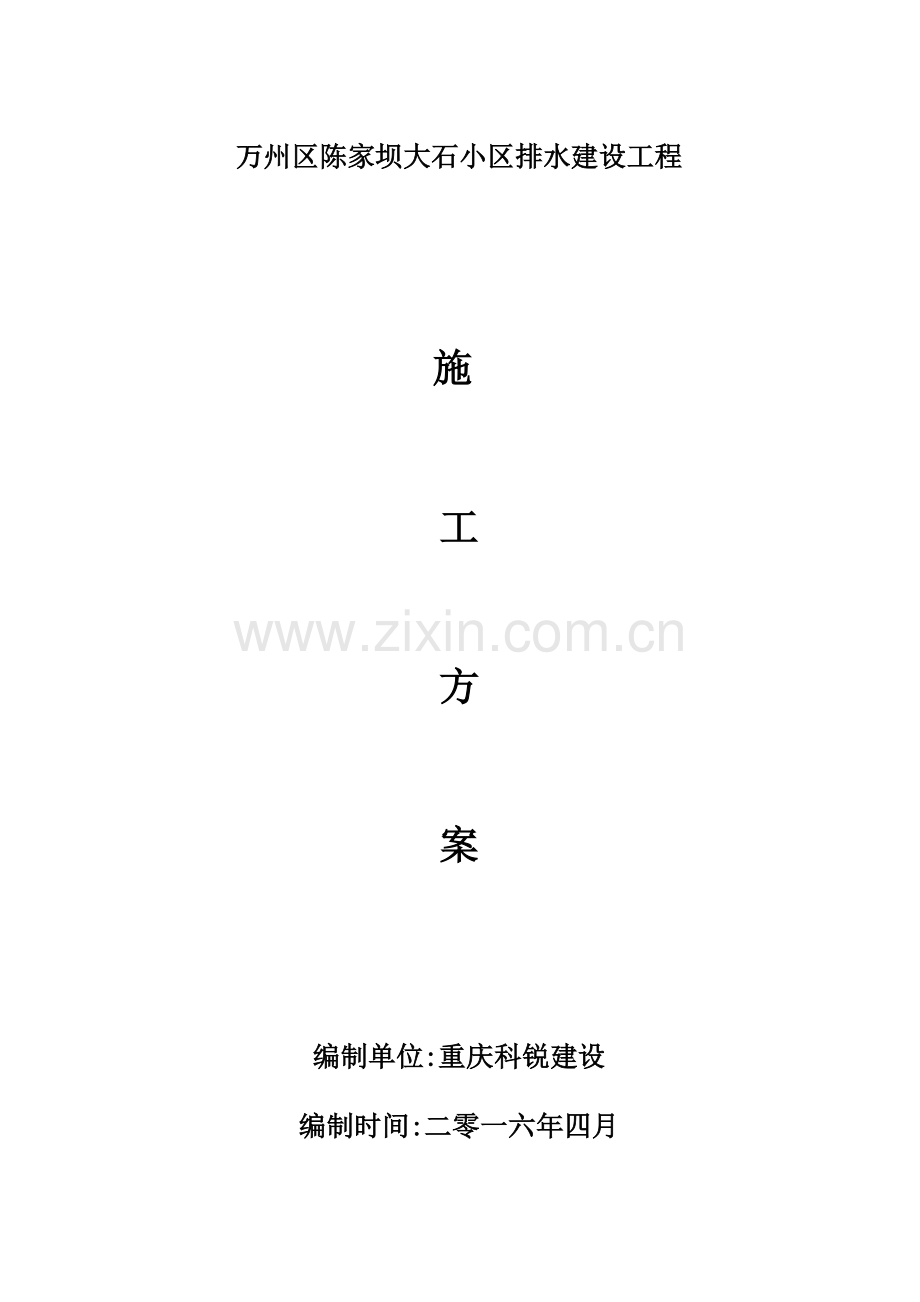

万州区陈家坝大石小区排水建设工程

施

工

方

案

编制单位:重庆科锐建设
编制时间:二零一六年四月

目 录

一、 编制依据
二、 工程概况
三、 施工方案及施工布署
四、 施工工期确保方法
五、 项目组织机构
六、 施工技术方法
七、 质量管理方法

一、编制依据
1、设计施工图、及业关键求；
2、《给排水管道工程设计规范》GB 50268-
3、《城镇给排水设计规范》GB50138—
4、《聚乙稀给排水管道工程技术规程》CJJ101-
二、工程概况
1、本工程是陈家坝大石小区1~6组引水浇灌工程，分四段，用DN200聚乙烯给水管（PE）热熔连接，全长884.283米。每段起点设集水池一座，安装DN200控制阀门1个、DN150冲砂阀1个。整个工程共安装DN200PE×45°弯头31个，DN200*100PE三通26个，DN200PE法兰4套，DN150PE法兰4套，DN200法门4个，DN150法门4个，DN100法门26个，砖砌集水井4座。
2、管道输送介质为天然引用水。
3、管线设计压力为 0.9 MPa。
4、管材为聚乙烯给水管PE100（简称PE管）、管径200。
5、管线主体采取埋地敷设，局部用角铁支架敷设。
6、本工程完全在野外作业，配置5KW发电机一台作施工电源。
三、施工方案及施工布署
1、施工方案：管沟采取人工开挖、夯填、余土拉运。PE管焊接、打压、流水作业。
2、施工程序：施工准备→测量放线→管沟开挖→PE管拉运→布管→组装→焊接→套管制安→穿越→下沟→连头→夯填→地貌恢复→完工。
3、施工布署：
①．针对此项工程由施工方组织施工，全方面负责本工程组织、指挥管理、监督工作；由业主单位负责现场协调工作。
②．建立健全质量确保管理体系，安全管理体系，工程施工管理体系等管理网络，严格遵守业主单位指令、工程技术标准和施工验收规范精心组织施工，并在施工全过程中，实施关键线路控制，确保提前完成施工任务。
③．进行专业分工，坚持“三检制”制度，以提升工序质量来确保工程整体质量，以确保工程质量达成业关键求。
四、施工工期确保方法
1、依据工程情况，编制工程计划，以大局为重，优化组合，确保施工进度按计划完成。
2、计划 年 4 月 20 日开工至 年5 月31日前峻工，工期 41天。
3、加强现场协调，和业主单位立即联络，听取指导，打通关节，确保施工顺利进行。
4、依据现场条件、环境和气候改变，随时调整队伍布署，尽可能降低窝工和停工。
5、加强质量控制、管理，使整个工程不出现质量返工现象。

五、项目组织机构
1、.施工组织机构
项目承接方

技术责任人

项目责任人

测量机组

施工现场责任人

土建机组

采购责任人

核实责任人

安 装
土方开挖

材料采购
后 勤
勘测计划

2、施工任务划分
1
项目责任人
协调管理
协调、管理施工，对工程质量、进度等负责，负责对业主、监理等部门联络工作。
2
测量机组
测量
负责测量放线、管沟复制。
3
安装机组
管道组焊
负责本工程扫线、布管、组焊、下沟、标桩埋设、公路穿越、阀门安装
4

土建机组

土建施工
管沟开挖、回填及施工作业带地貌恢复、标志桩预制、路面开挖恢复、阀门井砌筑。

3、关键设备配置：
序号
设备名称及型号
单位
数量
备注
1
热熔对接焊机DFHJ-250
台
1
PE管焊接
2
5KW发电机
台
1
焊接电源
3

台

4、劳动力资源配置
序号
工种
数量
1
测量工
1人
2
PE管焊工
4人
3
电工
1人
4
普工
10人
六、施工技术方法
1、通常施工方法
①开工前做好施工人员培训工作。
②准备好多种和工程相关标准、技术规程。
2、关键工序技术要求：
①材料及管件
（1）材料、管件、设备应按设计及业主要求规格和技术要求订货，如需更改，必需立即通知业主，并经其同意。
（2）材料、管件、设备到货时，应提供出厂质量合格证书。
（3）严禁使用无质量证实书、出厂合格证和超出使用期材料及其制品。
（4） 业主、施工方对材料、管件产品质量有怀疑时，有权按国家现行相关标准（规范）要求提出复验要求，经业主同意，进行复验合格后方可使用。
（5） 材料、管件运输和布管过程中，采取合适保护方法，避免多种有损于其质量外界影响。
（6） 运至工地材料、管件应依据施工进度合理安排，立即供货，尽可能降低在工地上闲置时间。
②集水井砌筑
(1)集水井定点:和业主、村民代表现场踏勘定点放线；
（2）土石方开挖；
（3）集水井基础砼浇筑、M5.5水泥砂浆U10页岩砖砌筑集水井同时埋设冲砂管和出水管道。
③管道部署
（1） 施工方应按业主单位进行测量放线，必需正确将始点、中点和末点进行控制测量，放线到对应实地上。
（2） 聚乙烯给排水管道不得从建筑物和大型构筑物下面穿越；不得在堆积易燃、易爆材料和含有腐蚀性液体场地下面穿越；不得和其它管道或电缆同沟敷设。
④． 管沟开挖
（1） 管沟开挖前应确定转角位置和连接点位置。
（2） 沿管道中心线放出管沟边线，并将转角桩平移到堆土一侧，距管沟边线0.2m处。
（3） 当管道经过地下障碍物时，应提前找相关部门协商开挖及穿越方案。
（4） 管沟沟底宽度不得小于a（管外径）+0.3m。
⑤． 管道敷设
（1） 给排水管道均采取埋地穿越敷设，按规范要求，管道敷设埋深最小应符合设计及业主单位要求：管道分段焊接，制订出敷设方案，并经业主单位同意后方可施工。
（2） 地下给排水管道穿过其它管道、热力管沟、联合地沟、隧道及其多种用途沟槽时，应将管道敷设于套管内或做管道支墩。
⑥．聚乙烯管道（PE管）组装、连接
（1）通常要求
1）PE管道采取热熔焊接时采取同种牌号、材质相同管材和管件。对性能相同不一样牌号、材质管材和管材或管件和管件之间连接，应经过试验，判定连接质量能得到确保后，方可进行。
2）聚乙烯管采取电熔连接时，可对不一样材质及熔融指数生产出PE管材、管件进行焊接。
3）聚乙烯管道连接操作工上岗前，应经过专门培训后方可上岗操作。
4）聚乙烯管材、管件存放和施工现场温差较大时，将管材和管件在施工现场放置一段时间。使其温度靠近施工现场温度。
5）聚乙烯管道连接时，管道连接口须洁净。每次收工和穿越时，管口须临时堵死。
6）聚乙烯管道连接结束后，进行接口外观质量检验。不合格者必需返工，返工后重新进行接头外观质量检验。
⑦．聚乙烯管道下沟和回填
（1） 管道下沟前，由业主单位监督。弯头处必需采取清除沟中块石，塌入沟中泥土和沟中积水。
（2） 管道下沟后应和沟底吻合，在不受外力情况下就位，要求管道必需紧贴沟底，若有局部悬空部分，如悬空支撑段处，管沟挖深符合设计深度，由可将管底悬空处先行填实。如悬空支撑点处挖深不够，则必需削除该支撑段至悬空段紧贴沟底为止。
（3） 管道下沟时应预防划伤、扭曲或过大拉伸和弯曲。经检验合格后应立即回填。
（4）有地下水渗出管沟，应在沟底最低处用泵排水，管道下沟后继续排水，直至回填完成。回填应由高处向低处进行。排水点回填土应扎实。若渗水较快，除用大排水量泵抽管沟内积水外，还可用草袋装土压管回填。
（5） 管沟回填时，应分层扎实，并达成相关路面扎实要求，以预防路面恢复后不均匀沉降。
（6） 管沟回填完成后，应恢复原有地貌及排水系统等，做到符合当地水利设施和水土保持要求。
⑧. 试验和验收
（1） 聚乙烯燃气管道试验和验收应符合现行行业标准《给排水管道工程施工及验收规范》（GB50268-97）、《埋地聚乙烯给水管道工程技术规程》（CECS15：）要求。
（2） 聚乙烯管道系统安装完成，在外观检验合格后，应对全系统进行分段吹扫。吹扫合格后，方可进行强度试验和气密性试验。在强度试验时，使用洗涤剂或肥皂液检验接头是否漏气，应在检验完成后，立即用水冲去检漏洗涤剂或肥皂液。
（3） 吹扫和试验介质宜用压缩空气，其温度不宜超出40℃。
（4）聚乙烯燃气管道进行强度试验，要求试验压力为 0.9 MPa。
七、质量管理方法
为确保该工程在甲方要求工期内施工出甲方满意工程质量，制订工程质量确保体系，施工中将依据ISO9001质量控制文件进行施工过程质量控制，以确保施工质量。
1、工程质量方针：
强化管理，精心施工，质量创优。
2、工程目标；
①．单位工程交工合格率达100%；
②．工程质量达成合格标准；
③．分项工程一次合格率达成100%；
④．外观检验一次合格率达成70%以上。
3、质量确保组织机构：
组 长：钟伟
副组长： 王会明
组 员：严浩、韩满银、方应良、陆正龙
4、质量确保方法：
认真实施ISO9001标准，加强施工过程控制。
5、工程施工中服从监理依据各项要求进行质量监督。
6、工程施工中关键工序要立即请示业主单位到现场监护。
7、工程完工后，请示业主单位进行验收。
