恒大绿洲载体桩综合项目施工专项方案.doc

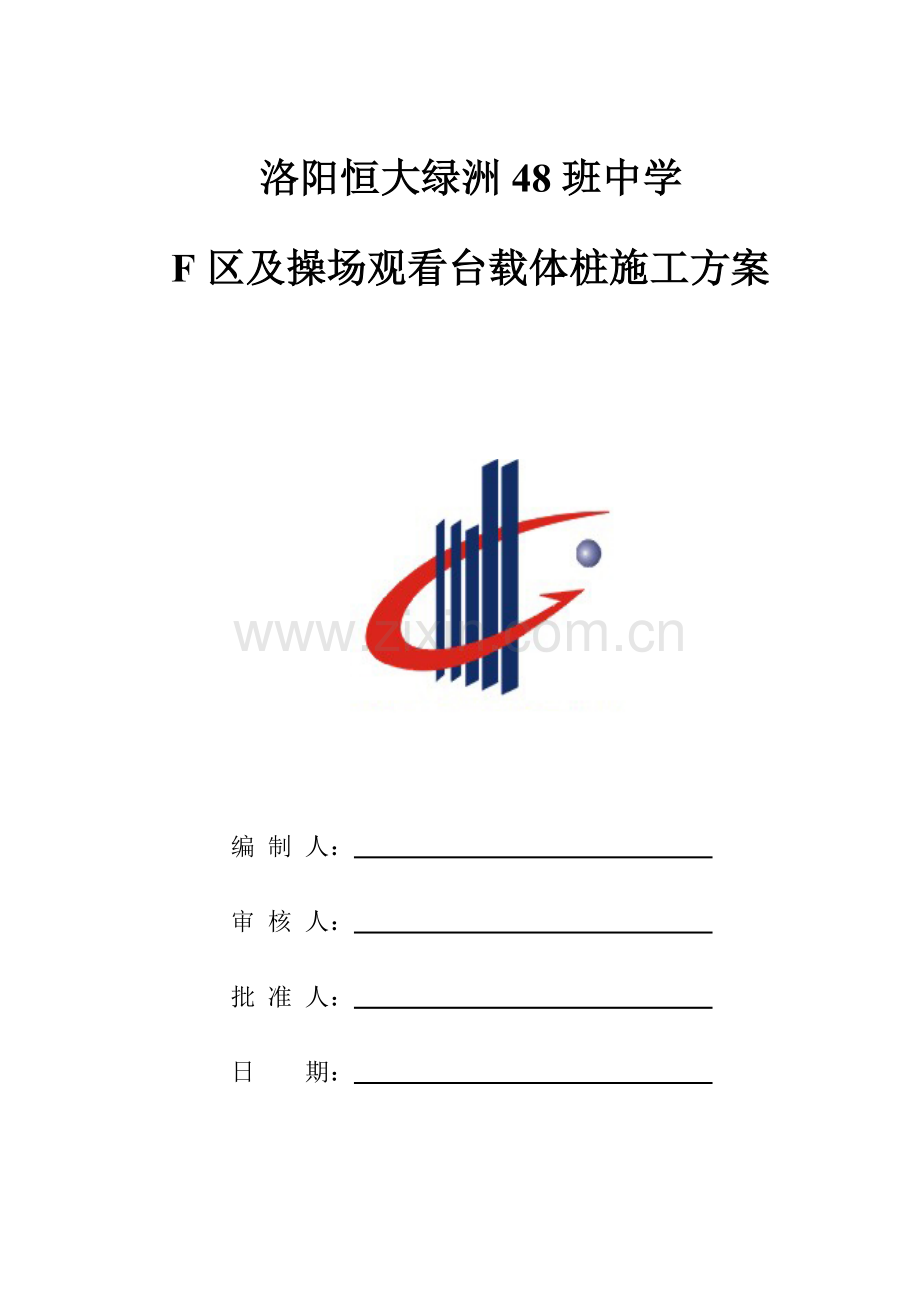

洛阳恒大绿洲48班中学
F区及操场观看台载体桩施工方案

编 制 人：
审 核 人：
批 准 人：
日 期：

河南国安建设集团有限公司

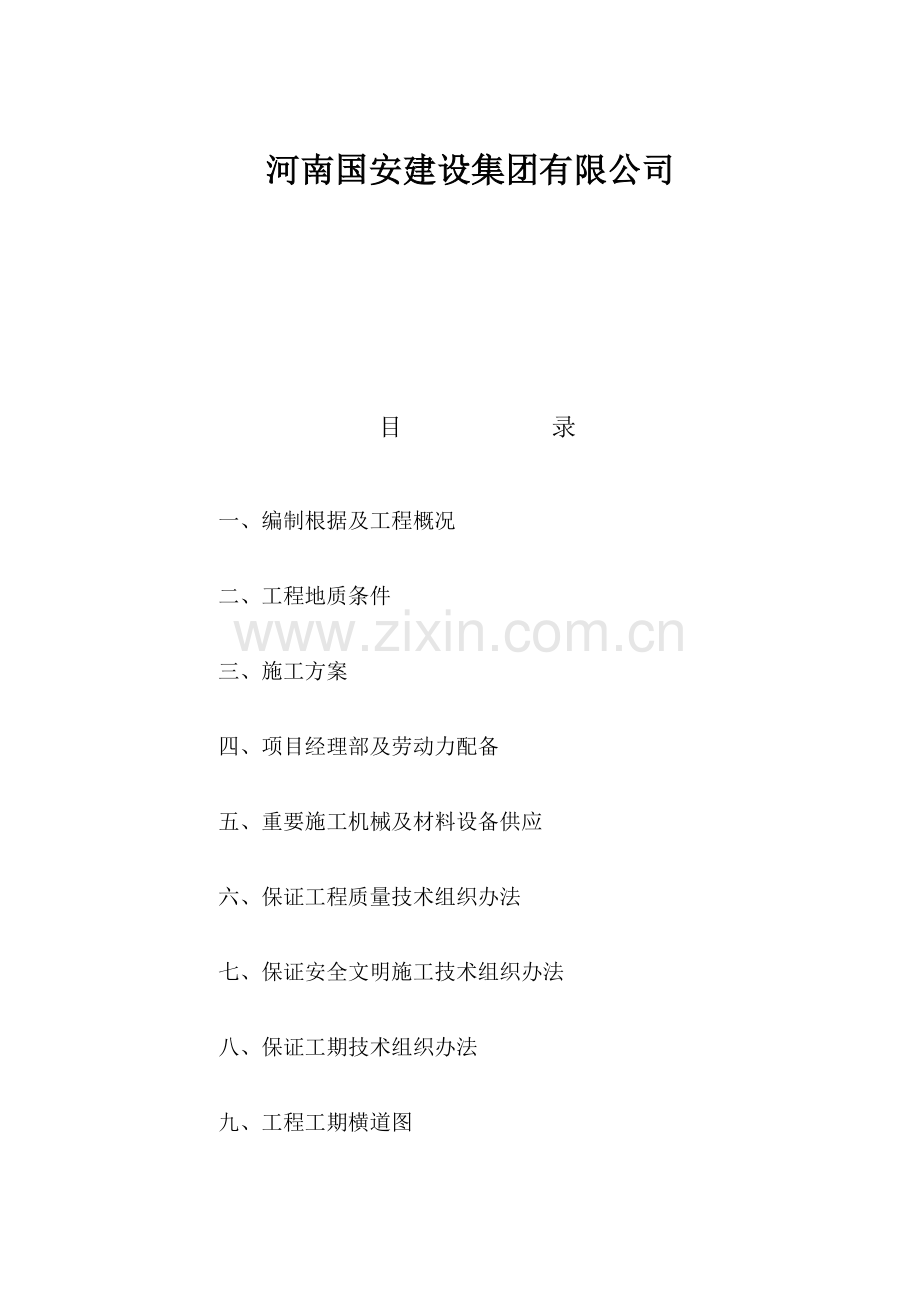

目 录

一、编制根据及工程概况
二、工程地质条件
三、施工方案
四、项目经理部及劳动力配备
五、重要施工机械及材料设备供应
六、保证工程质量技术组织办法
七、保证安全文明施工技术组织办法
八、保证工期技术组织办法
九、工程工期横道图

一、编制根据及工程概况
1、编制根据：
（1）国家颁布规范、规程
序 号
名 称
编 号
1
《建筑地基基本设计规范》
〔GB50007-〕
2
《建筑地基基本工程施工质量验收规范》
〔GB50202-〕
3
《混凝土构造工程施工质量验收规范》
〔GB50204-〕
4
《混凝土构造工程施工规范》
（GB50666-）
5
《建筑工程质量验收统一原则》
〔GB50300-〕
（2）行业颁布规程
序 号
名 称
编 号
1
《载体桩设计规程》
〔JGJ135-〕
2
《建筑桩基技术规范》
〔JGJ94-〕
3
《钢筋焊接及验收规程》
〔JGJ18-〕
4
《混凝土强度评估检查原则》
〔GB/T50107-〕
5
《建筑桩基检测技术规范》
〔JGJ106-〕
6
《施工现场暂时用电安全技术规范》
〔JGJ46-〕
7
《建筑施工安全检查原则》
〔JGJ59-〕
（3）勘察报告、设计图纸
序 号
名 称
编 号
1
《洛阳恒大绿洲48班中学岩土工程勘察报告书（补充勘察）》
(机械工业第四设计研究院提供)
2
洛阳恒大绿洲48班中学F区及操场看台载体桩平面布置图
91748B-302-12-2

2、工程概况
拟建洛阳恒大绿洲48班中学F区及操场看台项目位于洛阳市瀍河区，中州东路与安居路交叉口。拟建建筑物为框架构造。依照拟建场地地质条件结合工程规定，基本设计采用：载体桩基本，本工程共设计载体桩约46根。
二、工程地质条件
本工程原图纸设计基本为独立基本，现场挖至设计标高后，经勘查、设计等有关单位验槽发现，基本标高下土质多为杂填土，且深度较深，无法达到设计承载力规定。后经勘查、设计、建设、监理单位共同协商，本工程基本改为载体桩基本，基坑采用素土分层压实，回填至设计桩顶标高。
三、施工方案
1、基本方案
本工程基本设计采用载体桩基本，该技术获国家专利，为建设部重点推广项目。该桩通过在持力层上持续夯填施工可形成承载力很高复合载体，具备桩长短、承载力高长处，还可通过调节施工参数在一定范畴内调节单桩承载力。
载体桩设计桩径400mm，以⑷卵石夹圆砾、（4-1）中砂夹圆砾层为载体持力层，桩身长度以设计桩长为准（同步依照实际持力层变化状况相应变动），桩身配备通长钢筋笼，主筋6C12，箍筋φ6＠100/200（桩顶1.6 m内加密）,加强筋C12@。设计混凝土强度级别为C25，单桩承载力特性值700KN。
桩位布置图

2、施工工艺及参数
（1）成 孔：桩机就位后调平、稳固，保证护筒垂直度偏差不不不大于1％；然后锤击引孔，压入护筒至规定标高。护筒沉到位后，禁止再次提高护筒。为防止缩径，保证桩位不偏移、提高施工效率，依照地层状况必要时可采用机械洛阳铲预引孔，引孔深度至桩身底部。
（2）复合载体施工：提高细长锤（提高6m）用大能量夯击护筒下部填料（填料为卵石，并保证有机物含量不不不大于3%，填料粒径不不不大于25cm），每填两锹左右，采用不不大于21T·m夯击能量夯击一次，将填料夯出护筒外，经上述重复操作，初步形成夯扩体外形。待细长锤有明显反弹时，测量空打一击贯入量，当贯入量不不不大于4cm左右时，再空打二击，并测量相应贯入量，分析比较三次测量值，当三个数值呈递减或相等，且累积值不不不大于8㎝为合格，否则应再填料夯击，直至合格。最后填C30干硬性砼，每填两锹采用不不大于21T·m夯击能量夯击一次，累积填料不不大于0.3m3，复合载体施工即告结束。
（3）安放钢筋笼：依照图纸规定标高，用水准仪测量基准点高程及钢筋笼标高，将钢筋笼安顿到位，同步，对桩长做好详细记录。
（4）灌桩及振捣：钢筋笼固定就位后，在第一盘砼倒入灰盘之前，要先向桩底部倒入半桶左右水泥浆，然后一次性浇注砼至桩顶以上约1.0 m处，缓慢地提出护筒，护筒提高速度不得不不大于1.0 m/min，护筒提出后，应迅速将振捣棒插至桩底，然后缓慢提高（快插慢拔），均匀振捣至桩顶，为保证桩身质量，应保证施工砼面标高比设计桩顶标高高出约30cm 。
四、项目经理部及劳动力配备
为了出众地完毕项目施工，我公司组织调配精兵强将，构成了以项目经理为首完善项目管理班子。工程实行项目经理负责制，下设项目副经理，技术负责、施工员、质检员、安全员、材料员、维修员等，形成质量管理体系，特殊作业持证上岗，工种齐全，各负其责。项目经理部构造体系如下：

项 目 部 管 理 体 系

项目经理：郭建伟

项目副经理：葛海峰

项目技术负责：张京伟

质检员：李志楠

施工员：金亚千

安全员：徐江波

资料整顿：吕浩

打桩队：汪东升

钢筋班：王海欣

砼搅拌班：陈永利
人 员 配 备 表
岗 位
人 数
岗 位
人 数
项 目 经 理
1
施 工 员
1
项目副经理
1
操 作 手
1
技 术 负 责
1
翻斗车司机
1
质 检 员
1
钢筋笼制作
4
安 全 员
1
桩 机 人 员
4
材 料 员
1

测 量 工
1
合 计
18

依照现场施工条件，工程量及工期规定，为保证工程进度，咱们将配备充分施工作业人员，以发挥施工机械最大潜力，详细人员配备状况详见上页人员配备表；

载体桩施工工艺流程

桩位复核、桩机就位对孔
↓
调直护筒，锤击沉管至设计标高
↓
复合载体夯填施工
↓
制作钢筋笼，安放钢筋笼

↓
向护筒内泼入适量水泥浆
↓
搅拌混凝土，灌注混凝土
↓
桩身混凝土振捣
↓
移 机

五、重要施工机械及材料设备供应
为了高效保质地完毕该工程施工任务，依照场地地质条件，工程量及工期规定，在总结以往工程施工经验基本上，我公司筹划调进1台左右夯扩桩机及其他相应配套机械设备，同步，依照现场实际施工状况及需要再作调节。详细设备配备状况详见下表：
重要设备、材料筹划
名 称
规格及型号
数量
产 地
夯扩桩机
KW—400
1台
北 京
搅 拌 机
JG-350
1台
郑 州
电 焊 机
II—KVA
1台
驻马店
经 纬 仪
ET—02
1台
广 东
水 准 仪

1台
苏 州
切 割 机

1台

翻 斗 车

2辆
郑 州
坍落度筒
100×200×300
1个

商品混凝土
C25
m3

夯填干硬性砼
水 泥
普通32.5R
t

中 砂
中砂
m3
洛 河
卵 石
2～4㎝
m3
洛 河
钢 材
C12螺纹钢
1.79t

钢 材
Φ6圆钢
0.5t

夯 填 料
河卵石
20m3

六、保证工程质量技术组织办法
为了高质量地完毕本工程桩基施工任务，公司成立了：总工程师→项目技术负责→质检员三级质量管理体系，公司总工程师对所有项目质量管理负领导责任，其职能是对所有项目技术质量环节进行指引、检查、督促改进和贯彻执行，项目技术负责对本项目技术质量管理负直接领导责任，其职能是对项目施工过程中技术质量直接控制，使生产作业按照规程、规范或设计规定及公司关于规章制度进行。
1、施工准备阶段质量控制
（1）．做好现场勘察，保证场地三通一平。
（2）．参加图纸会审和技术交底，充分领略设计意图，同步做好各岗位技术交底工作。
（3）．测量定位工作由专职人员负责，经甲方监理单位复核签证后，方可进行施工。放定位主控点误差不得不不大于5mm，桩位点误差不得不不大于20mm，并按关于规定做好控制点保护工作。
（4）．做好材料采购、保管工作，禁止不合格或不符合设计规定材料用于工程中。
（5）．按照监理规定，原材料和半成品进场必要进行报验（钢材、水泥等取样必要通过监理），经检查合格后方可用于施工。
2、施工过程中质量控制
（1）．桩位：开孔前桩位必要精确，桩机就位后，护筒对准引孔，调平桩机并从互相垂直两个方向吊线检查护筒垂直度，保证垂直偏差在规定范畴内（偏差1％）。
（2）．夯扩体：必要严格控制三击贯入量，三击贯入量及干硬性砼填料标号必要符合施工组织设计规定。
（3）．钢筋笼：①进入现场钢材必要有出厂合格证，并经复试合格后方可使用；②加工过程容许偏差：笼长±50mm，笼径±10mm，主筋间距±10mm，箍筋间距±20mm，加强筋间距±100mm。③施工控制：笼顶标高±50mm，移位±10mm；④成品钢筋笼堆放不适当过高，搬运过程中要禁止砸压；⑤会同监理公司做好检查验收工作。
（4）．混凝土：本工程混凝土采用商品混凝土，砼塌落度采用16～18㎝，每根桩头一盘砼按16㎝控制。干硬性砼搅拌要严格按配合比上料配制，原材料必要过磅计量，容许偏差为：水泥、水：±2%；卵石：±3%；砂：±3%。混凝土质量以“手抓成团，落地散开”为宜。在施工过程中，每天每个单体工程要做不少于一组试块并对混凝土塌落度定期抽检。
（5）．钢筋笼定位：钢筋笼应位于桩中心，必要时可在钢筋笼顶部及底部同一平面主筋上对称焊接三个弯曲φ6钢筋“耳朵”，以保证钢筋保护层满足设计规定，钢筋笼标高采用水准仪测量控制。
3、工程竣工后质量管理
（1）．向业主提交完整竣工资料，其内容重要涉及：测量复核签证、设计变更、各种材料实验报告、施工记录、桩基隐蔽验收记录、检查批质量验收记录及竣工平面图等。
（2）．工程施工完毕后做好桩检配合工作；同步，应在规定期间内尽快会同关于部门进行验收。
七、保证安全文明施工技术组织办法
1、施工现场设立专职安全员，负责施工过程中安全检查、防止工作，做到防患于未然。
2、施工现场重要部位要做明显安全标志，同步，由安全员对全体作业人员进行安全技术教诲，贯彻“安全第一，防止为主”方针。
3、施工人员必要服从安全员监督和管理，自觉执行安全生产条例，做到工作时精力集中，不蛮干，禁止酒后开车，杜绝疲劳作业。
4、对违背安全条例施工人员，必要对其进行批评教诲或停工整顿，情节严重予以罚款或除名。
5、施工电线不得私拉乱接，穿越道路电缆应用土覆盖或穿钢管。
6、施工现场要干净整洁，定期进行整顿清扫， 现场垃圾要按甲方指定地点堆放。
7、冬季雨雪天施工期间,要做好现场各种施工设备电器件及电缆防冻、防水保护工作，防止发生漏电安全事故。
8、现场各种施工机具及原材料应摆放整洁、堆放有序，创造安全文明施工环境。
9、做好现场生活区卫生工作，保持生活清洁卫生，注意饮食，防止疾病。
10、现场工作人员必要戴安全帽，高空作业人员必要系好安全带。
八、保证工期技术组织办法
（一）施工进度分析
根据设计图纸，施工桩长不不大于等于6.0m，依照场地地质条件，结合以往施工经验，每台夯扩桩机每天可施工载体桩9根，1台桩机每天可施工桩约9根，46根桩有效工期预测为5个工作日。故公司筹划投入1台左右夯扩桩机，同步投入充分人员及配套设备，在“三通一平”条件具备状况下，并考虑其他不利因素影响，预留2天作为机动时间，则有效总工期为7天。

（二）施工进度保证办法
1．为了避免现场混凝土搅拌速度低以及搅拌设备出故障对桩基施工影响，本工程可采用商品混凝土。
2．公司长年从事载体桩施工，在这方面积累了丰富桩基施工经验，针对本工程地质条件，制定了一套与之相适应施工办法，这样既保证了施工质量，又大大加快了施工进度。
3．施工所用重要设备构配件均有充分仓库储备和现场储备，各种有关设备均有维修人员，基本不会对工程施工导致影响。
4．公司桩机施工队专业从事载体桩施工，作业人员技术娴熟，有类似工程和地质条件施工经验，有助于施工水平正常发挥。
5．施工现场距离公司本部约20Km，便于公司领导经常到现场进行督促检查，遇到疑难技术问题，保证在1小时内派出技术专家进行现场解决。
九、工程工期横道图
依照拟建项目工程量、场地地质条件，结合本项目施工设备、人员投入状况，拟制定工期网络图如下：

工 程 工 期 横 道 图
工程名称：洛阳恒大绿洲48班中学F区及操场看台载体桩工程
作 业
名 称
工 作
内 容
工 作 量
时 间
定 额
（天）
工 作
天 数
（天）
施 工 形 象 进 度
单位
数量
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
施 工准备阶 段
机械设备进场安装、调试；材料进场；测量放线
台次
1
1
1

载 体桩 施工 阶段
钢筋笼制作；砼搅拌；成孔、夯扩、灌桩、振捣等
根
46
5
5

交 工

出 场
设备拆卸、退场；资料整顿、办理交接；桩检配合
台次
1
1
1
