马 集 镇 污 水 收 集 管 线 工 程

穿六马公路顶管施工方案

南京第一建筑工程集团有限公司
马集污水收集管线工程项目部

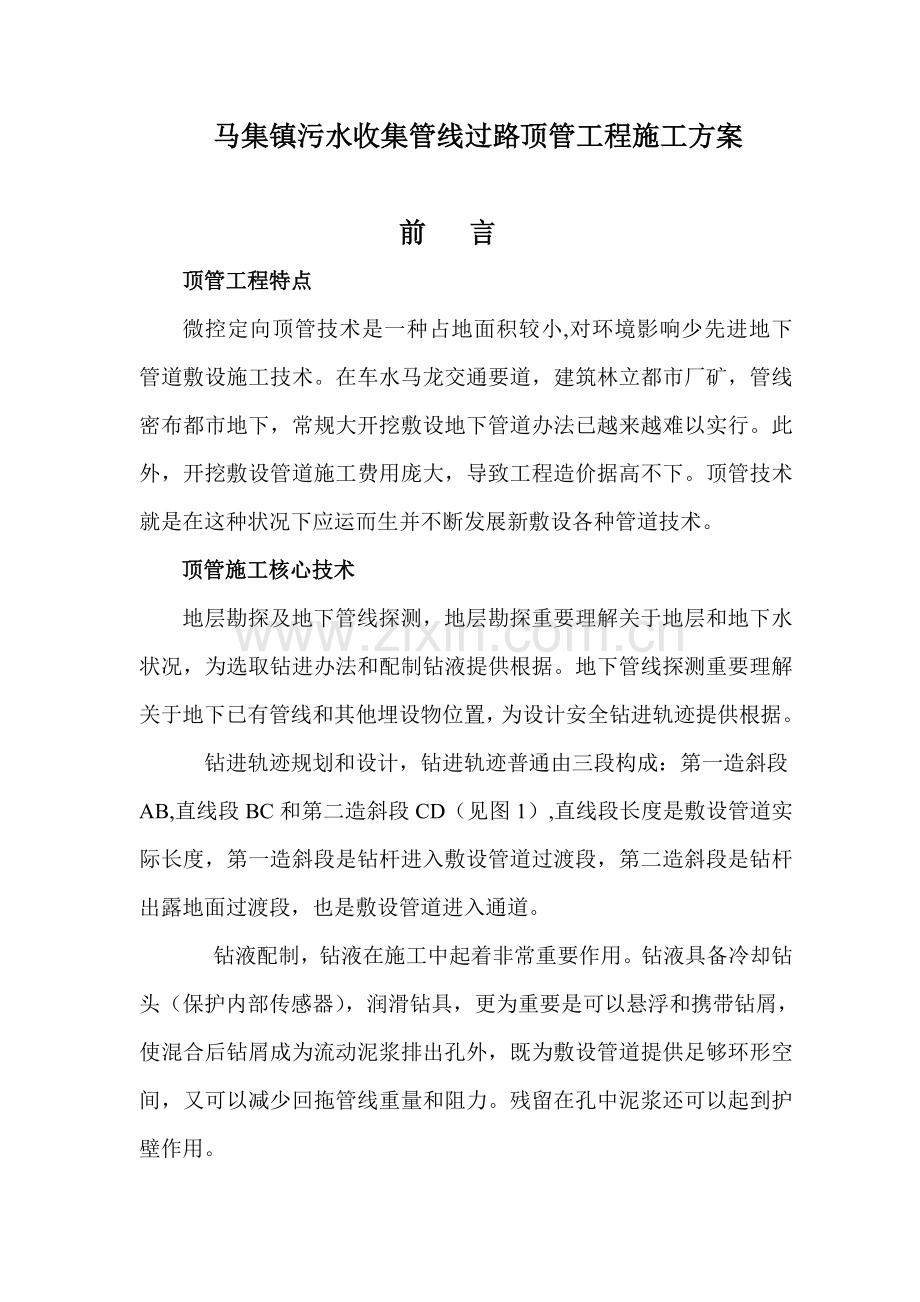

马集镇污水收集管线过路顶管工程施工方案

前 言
顶管工程特点
微控定向顶管技术是一种占地面积较小,对环境影响少先进地下管道敷设施工技术。在车水马龙交通要道，建筑林立都市厂矿，管线密布都市地下，常规大开挖敷设地下管道办法已越来越难以实行。此外，开挖敷设管道施工费用庞大，导致工程造价据高不下。顶管技术就是在这种状况下应运而生并不断发展新敷设各种管道技术。
顶管施工核心技术
地层勘探及地下管线探测，地层勘探重要理解关于地层和地下水状况，为选取钻进办法和配制钻液提供根据。地下管线探测重要理解关于地下已有管线和其他埋设物位置，为设计安全钻进轨迹提供根据。
钻进轨迹规划和设计，钻进轨迹普通由三段构成：第一造斜段AB,直线段BC和第二造斜段CD（见图1）,直线段长度是敷设管道实际长度，第一造斜段是钻杆进入敷设管道过渡段，第二造斜段是钻杆出露地面过渡段，也是敷设管道进入通道。
钻液配制，钻液在施工中起着非常重要作用。钻液具备冷却钻头（保护内部传感器），润滑钻具，更为重要是可以悬浮和携带钻屑，使混合后钻屑成为流动泥浆排出孔外，既为敷设管道提供足够环形空间，又可以减少回拖管线重量和阻力。残留在孔中泥浆还可以起到护壁作用。
排污管顶管施工核心技术
排污管顶管施工第一要点是敷设管道水平标高控制，起始点测量精度对顶管钻进轨迹至关重要，我公司有一流导向控制仪器，可以精准控制每根钻杆在地下钻进方向和深度，保证敷设管道标高达到业主设计规定。
我司拥有英国RD4000管线探测仪器，可以精准 查清所有地下管线埋深和管线方向，为安全施工提供了一种可靠根据。
一、工程概况
六马路污水管微控定向拖拉管顶管，本来设计开挖辅管，由于六马路为205国道、且车流量大无法满足路面破除施工因素，拟采用微控定向拖拉管顶管施工。管材采用Ф600HDPE实壁管。
二、编制根据
1、现场调查状况
2、地址勘探资料
3、施工图
4、《市政排水管渠工程质量检查评估原则》（CJJ3-90）
5、《给排水管道工程施工及验收规范》(GB50268—)
三、工期筹划
每个施工地点工期为3－4天，遇到特殊地质状况除外。
四、施工方案
依照现场检查井位置、土质、埋深、管径等选定（GBS-25）型非开挖铺管钻机为本工程水平导向钻机机型，DigiTrak 定向钻进导向系统为本次工程导向系统。现根据本标段施工环境，和我单位对以往顶管施工经验，提出一套施工方案。
1、 施工方案
依照普通做法，工作井及接受井均采用钢筋砼沉井，混凝土采用C25抗渗级别为S6。顶管完毕后，工作井及接受井内各施工D700（D1000）污水砼检查井一座。
( 1 )采用HDPE实壁管材
本段排污管施工难度比较大，重要是一段水平弧度施工规定比较高，普通中空管材耐拉力较差，因此采用HDPE实壁管材。
（2）测量定位
依照设计资料，对所有导线点和水准点进行复测，依照成果进行管道放样，原地面测量。用白灰标出管道轴线位置，对将要敷设管线所在位置断面、地面和水面标高进行测量，并绘制出标高断面图，以便导向施工时精准控制标高。
（3）工作坑、接受坑
工作坑为2米*2米，井深为4米。接受坑为2米*2米。工作坑要采用钢板或其他安全材料进行护壁解决，保证施工安全。
（4）钻机就位
检查钻机与否工作正常，钻机定位应精确、水平、稳固。只有在钻机定位平稳后才干开机试钻。
（5）泥浆配备：
依照工程施工现场地质勘察，本非开挖牵引管工程所涉土质以中细砂为主，选取复合泥浆、膨润土加稀释剂等添加剂，通过GBS-25型非开挖铺管钻机泥浆混配系统调制均匀后备用。
（6）试钻
启动钻机，钻入1---2根钻杆，检查设备仪器与否运转良好，发现问题及时解决，试钻时还应检查泥浆混配系统与否渗漏。
（7）导向钻孔
依照测量轴线，操作定向钻机水平钻进，路面上部采用美国DigiTrak Eclipse SST定向钻进导向系统控制钻头方向，严格按设计曲线形成导向孔。若发现钻套偏离设计轨迹趋势，通过调节钻头倾角、旋转角等参数变化钻头方向。导向孔完毕后，对发射坑入土口、接受坑出土口标高和方位进行复核，保证按设计曲线成孔。施工过程中，密切注意钻进过程中有扭矩、钻压突变、泥浆漏失等异常状况，发现问题及时停止施工，待查明因素后采用相应办法后施工。
（8）预（回）扩孔
导向孔完毕后，卸下起始杆和导向头，换回扩孔钻头进行回扩。回扩过程中始终保持工作坑内泥浆液面高度高于地下水位标高。回扩过程中使用好泥浆，扩孔时控制好泥浆各性能参数，不定期进行检测，按照施工规定及时调节泥浆性能指标。
由于施工土层为粉沙土（根据附近土质查看）并且过河，选取桶式扩孔器较适当，扩孔器通过旋转，将淤泥挤压到孔壁四周，起到较好固孔作用，依照地层特点，合理控制回扩钻进速度，以利排查。分六次回扩，最后一次回扩合理采用相应挤扩式钻头，如回拖力和回扩扭矩较大，则需多回扩一次，以利孔壁成型和稳定。
钻进过程中，应及时做好施工原始记录，记录内容应涉及钻进时间，轴线角度、扭矩、顶力、土质状况等。密切注意钻进过程中有扭矩、钻压突变等异常状况，发现问题及时停止施工，待查明因素后采用相应办法后施工。
回扩过程中,密切注意底层变化,及时测量水平变化状况,依照地层变化状况和水平变化状况及时采用相应办法,调节施工方按，使回扩控达到设计规定。
回扩工艺完毕后用我单位特制检测工具进行检测，达到设计规定后进行回拖管道施工。
（9）回拖管材
HDPE管管材连接要严格按电热熔接施工规定施焊。回拖前应检查电热熔焊接质量，待焊接自然冷却，检查合格后方能进行拖管。将连接好管材沿施工场地安放好，依次连接接头、钢帽、分动器、钻杆。管材预连接好，接管完毕后立即开始拉管。在回拖管道过程中，密切注意孔内状况、钻机操作手应密切注意钻机回拖力、扭矩变化。回拖应平稳、顺利，禁止蛮拖。管材要一次性拖入已成形孔洞中，半途尽量避免停顿，减少回拖阻力。
（10）现场泥浆解决
施工过程中，入土点泥浆用泥浆泵抽出，将废浆清理干净。
五、施工原理及示意图
1. 将钻机钻杆和导向头在有线导向仪控制下通过入土井精确穿过道路地下到达道路对侧出土井。
道路
钻机

导向头

B侧

入土槽（井）
出土槽（井）
A侧

2. 通过钻杆联接Ф800回扩器作用，在入土井和出土井之间形成一条直径为800mm通道。
道路
钻机

B侧

A侧

入土槽（井）
出土槽（井）

回扩器

3. 将待铺设管线联接在钻杆和回扩器尾部通过出土井与入土井之间通道，从道路B侧牵引至A侧

道路
钻机

待铺设管线

B侧
A侧

入土槽（井）
出土槽（井）

道路
4. 牵引完毕后，对现场进行清理，并将铺设管线接通。

B侧
A侧

入土槽（井）
出土槽（井）

已铺设管线

施工工艺流程图
施工准备工序
导向施工工序
回扩施工工序
拖管施工工序
撤场
现场清理

定位测量放线
开挖工作坑
钻机就位安装
管道沟槽开挖
导向仪跟踪测量
打导向孔
打主孔
反拉扩孔
砂垫层
管道安装
检查井砌筑
闭水实验
沟槽回填
拖管铺设
融接管道
工作坑清淤
倒挂井砌筑
回填工作坑
闭水实验

六.技术办法及施工要点
1. 工程特点
本次工程一次穿越距离短，管径大，段落多，施工范畴狭窄。施工环境复杂，沿六马路施工，施工过程中要不影响交通，
2. 技术办法及施工要点
本工程以国家行业原则为施工根据，结合本工程特点，对本工程施工要点.技术办法陈述如下：
A. 导向某些，造斜阶段控制和水平精度控制非常重要，依照地质状况调节正负参数。
B. 回扩某些，导向工作完毕后，依照导向过程中所理解地质状况，采用不同钻头进行回扩并不断调节施工工艺，使回扩孔达到规定。
C. 由于在管线穿越土层为粉沙土和淤泥质土层，且穿越距离长，成孔质量是工程成败核心。如果成孔质量好，初始拉力将变小，管材沿线阻力也将变小。为保证成孔质量及减少沿线阻力，采用如下技术办法：
（1）泥浆
泥浆系统成孔质量保障核心因素。泥浆具备冷却钻头（冷却和保护其内部传感器）、润滑钻具，更重要是可以选悬浮携带钻屑，使混合后钻屑成为流动泥浆顺利地排出孔外，既为回拖管线提供足够环形空间，又可减少回拖管线重量和阻力。残留在孔中泥浆可以起到护壁作用。
在不同地质条件下，需要不同成分泥浆。泥浆有水、膨润土和聚合物构成。水是泥浆重要成分，膨润土和聚合物普通称为泥浆添加剂。泥浆品质越好于钻屑混合越恰当，所制造泥浆流动性和悬浮性越好，回扩成孔效果越抱负。为改进泥浆性能，泥浆加入稀释粉，该粉具备固化洞壁，润滑钻杆、PE塑管，减小管材阻力等作用以及起到制止管材变形。扩孔时控制好泥浆各性能参数，不定期进行检测，按照施工规定及时调节泥浆性能指标。长距离回拉扩孔铺管中，泥浆作用特别重要，孔中缺少泥浆往往是工程失败重要因素。普通地层泥浆较易漏失后，孔中缺少泥浆，钻杆及管线与孔壁间摩擦力增大，导致拉力增大。要保持在整个钻进过程中有返浆，这对回拉扩孔施工顺利进行特别重要，工程中遇到地层变化，及时调节泥浆以产生不同泥浆。在施工过程中工作坑内泥浆面高度高于地下水位3.5米。施工时派专人负责检测并记录泥浆性能参数和工作坑内泥浆面高度，并及时调节。
（2）扩孔器
在最后一次扩孔采用桶式扩孔器，桶式扩孔器通过旋转，将淤泥挤压到孔壁四周，将起到较好固孔作用。
（3）助拉器
现场规定甲方配备一台推土机助推。工程在扩孔或拉管过程中万一浮现拉力超过ＧＢＳ－2５型非开挖铺管钻机拉力范畴时，立虽然用推土机助推。
（4）导向钻孔
导向孔是管道施工质量核心因素。沿轴线在地面或水面上标出管线为止，每3米设立以点（不是水平段每50㎝设立一点）算出埋深，再导入钻头。施工中依照察看设备反映状况随时作出有效调节，：细微偏差可以微调钻杆导向板以达到纠偏目，偏差较大时可以通过回轴1~2根钻杆重新定位，此种纠偏办法对施工影响小，较为以便解决工程偏差。导向施工时还应注意：水平导向拖拉管技术工作机理，在导向完毕回扩过程中由于回扩头自重而产生一定量成孔下垂现象，导致导向过程精确而实际高程下降问题，但依照咱们长期施工经验积累，通过预先设立变量可以有效解决。依照土质状况，设立10~15㎝变量。使工作坑与接受坑之间形成先导孔。开钻是采用轻压慢转，进入水平段采用轻压快转以保持钻具导向性和稳定性，依照地层变化和钻进深度，适时调节钻进参数。在发射坑内水平段可用垫撑对钻杆进行支撑，以减少钻杆自重影响水平段水平度。导向孔完毕后，对发射坑入土口、接受坑出土口标高和方位进行复核，保证按设计曲线成孔。
（5）回拖管材
为减少管材在地面拖拉时摩擦力和保护管子。管子设立滑轮拖板减阻，滑轮拖办设立在每段管子接头部位，并在工作坑洞口设立五根槽钢以保护管子。工作坑离地面3米左右。
七、也许浮现问题及时防护办法
1、 也许浮现问题
由于在管线穿越土层土质相对不明确，且道路车辆多，也许浮现因扩孔塌方且穿越受车辆行驶导向成孔质量把不好，浮现拉力过大超过GBS-25型非开挖铺管钻机拉力范畴。
马集镇镇是一种工业比较发达地区，像高压电缆、高频数控机械、通信光缆等各种干扰源相对来说也比较多。由于是沿六马路施工汽车干扰也比较多。
2、 防护办法
在钻孔前先对管线周边建筑物和道路实行压密注浆加固。压密注浆深度应严格控制，防止浮现影响钻管施工。
咱们有多套完整施工设计方案和先进技术设备，丰富施工经验，可以克服施工中浮现各种难题。
3、 管道施工时长处
水平定向钻进铺管对管道上面覆盖土层厚度规定不很严；地下水位高低对施工影响不大，因此穿越地层时没有粉沙土层破裂带来施工隐患。地层非均匀性和顶管长度增长不会影响水平定向钻铺管精度；钻孔方向可以控制，若偏离轨迹可及时纠正，水平定向钻进铺管精度较高。
八、劳动力筹划安排

重要工种及数量如下：
项目经理
技术员
现场管理员
导向师
机长
兼安全员
机修工
电工
熔接工
操作工
1
1
1
2
1
1
1
1
2
注：施工时普通5人，高峰11人
九、重要机具筹划安排表
1. GBS-25型非开挖铺管钻机及泥浆混配系统 1套
2. DigiTrak定向钻进导向系统 1套
3. RD4000地下管线探测系统 1套
4. 配套工程车 1辆
5. 潜水泵 2台
6. 发电机 1台
7. 熔接机 1台
8. 泥浆泵 1套
以上设备供需10Kw用电量
十、质量目的及创优规划
1. 质量目的
达优工程
2. 创优规划
严抓工作坑、接受坑施工质量严格按规范规定施工。测量放线力求精确无误，固定水准点互相校对，中心桩需设牢固，水准点和中心线定期校验。勤检勤测，严格原始记录，详细交接班。按ＩＳ０９００２质量管理体系进行各工序质量控制，并保证原材料使用合格。核心工序对作业班组进行书面交底，提高施工操作水平。克服工序质量通病，贯彻施工质量责任，制定奖罚办法。严肃工序报验制度，坚持质量“三报”验收，保证各工序优良等
十一、安全、文明施工管理
1、安全施工办法
安全生产和文明施工是工程施工顺利进展两大保证，缺一不可，一定要做到万无一失。对整个工地现场安全管理要制定安全管理办法，对特殊工序如下管、顶进施工要更加注意安全。
项目经理为安全负责第一人，直接抓安全生产，并设专职安全员分级管理，贯彻三级管理网络，保证安全生产。为此，特提出如下办法：
1岗前对每个职工进行安全教诲，定期召开全体人员大会，做好安全生产、文明施工宣教工作。
2.按施工组织设计规定，布置暂时建筑、暂时电源、管线、运送道路必要符合安全、卫生规定。
3.施工现场人员必要遵守劳动纪律和安全生产制度，工作时间精心操作，不得喜闹。
4.整个工地进行必要隔离和防护，设立示警牌，实行封闭施工，工作坑用围栏隔离防护，夜间设立红灯示警。非施工作业人员不准在作业区逗留或做其他工作，进入现场必要穿戴必要防护用品。
5.工作坑扶梯应加以固定防止滑动。小型设备都应放在工作棚中，以利安全和操作。
6.夜间施工、配备足够照明。
7.易燃易爆物品存储、使用，严格按关于规定执行。操作人员须有上岗证。
8.用电安全要有在专人负责。
9.设立防触电报警系统，一旦地下钻头触及电缆等带电体后，钻机发出触电报警，此时操作手必要坐在座椅上不得离开，以免触电。报警解除后，操作人员方可离开钻机。
10.远距离遥控紧急停机装置，随钻跟踪测量者应时保持与钻机操作手联系，一旦发生意外应及时处置。当前普通采用无线通信联系方式，有时由于受到当时本地环境影响这种方式已不能应付紧急突发事件。因此在施工中应由随钻跟踪者采用紧急办法停止钻机工作，待解决完后，由后者解除对钻机限制后，方可启动钻机。
2、现场文明施工办法：
施工现场文明管理，项目经理亲自抓文明施工。对于暂时房屋要做到规划整洁，使内外清洁、卫生。操作地点周边做到整洁、干净，禁止随意倾倒垃圾。施工现场堆放成品，材料要整洁。保护环境，维护环境卫生，不乱倒垃圾，保持市文明卫生都市形象，争做文明卫生工地。
10月17日
